Terméktípus	Konyhai páraelszívó
Márka	JUNO
Modell	JDF602E9
Telepítési mód	Elszívó (külső kivezetés) vagy recirkulációs (belső keringtetés)
Minimális távolság a főzőlap és a páraelszívó között	65 cm (kivéve, ha a főzőlap utasításai másként rendelkeznek)
Motor fordulatszámok száma	3 (1, 2, 3) + kikapcsolás (0)
Világítás	E14 típusú izzók, 4 W, ø35 mm
Zsírszűrő	Kézzel vagy mosogatógépben mosható semleges mosószerrel, tisztítás 2 havonta
Aktívszén szűrő	Nem mosható, cseréje 4 havonta (vagy gyakrabban intenzív használat esetén)
Elektromos csatlakozás	Lásd a készülék belsejében lévő adattáblát
Szigetelési osztály	II (ha az adattáblán a szimbólum) vagy I (egyébként földelés szükséges)
Külső anyagok	Acél, réz, sárgaréz (modelltől függően) – használjon speciális termékeket
Vezérlés	Teleszkópos csúszka (nyitás/zárás bekapcsolja a világítást)
Felhasználás	Háztartási, tűzhelyek felett
Gyermekbiztonság	8 éven aluli gyermekek felügyelet nélkül nem használhatják
Belső tisztítás	Denaturált szeszbe mártott kendő vagy ecset
Tűzmegelőző karbantartás	Rendszeresen tisztítsa a zsírszűrőket és távolítsa el a zsírlerakódásokat
Tápkábel csere	A gyártó, a szerviz vagy szakképzett személy által
Újrahasznosítás	Ne dobja a háztartási hulladékba, vigye hulladéklerakóba

Gyakran ismételt kérdések - JDF602E9 JUNO

Mi a minimális távolság a páraelszívó és a tűzhely között?

A minimális távolság az edények alátámasztó felülete és a páraelszívó alsó része között 65 cm, kivéve, ha a főzőlap utasításai nagyobb távolságot írnak elő.

A páraelszívó felszerelhető elszívó vagy recirkulációs üzemmódban?

Igen, a páraelszívó felszerelhető elszívó (külső kivezetés) vagy recirkulációs (belső keringtetés) változatban. A jobb hatékonyság érdekében ajánlott az elszívó üzemmódot választani.

Hogyan kell tisztítani a zsírszűrőket?

A zsírszűrőket legalább 2 havonta kézzel vagy mosogatógépben semleges mosószerrel kell tisztítani. Az esetleges elszíneződés nem befolyásolja a hatékonyságukat.

Mikor kell kicserélni az aktívszén szűrőt?

Az aktívszén szűrő nem mosható, és 4 havonta (vagy gyakrabban intenzív használat esetén) kell cserélni. Nem újrafelhasználható.

Hogyan kell cserélni a páraelszívó izzóit?

Húzza ki a páraelszívót, és győződjön meg róla, hogy az izzók lehűltek. Cserélje ki azonos típusú izzókra: E14, 4 W, ø35 mm.

Mit tegyek, ha a tápkábel megsérül?

A sérült kábelt a gyártónak, a műszaki segítségnyújtó szolgálatnak vagy szakképzett személynek kell kicserélnie a veszélyek elkerülése érdekében.

A páraelszívót földelni kell?

Ellenőrizze az adattáblát: ha a ☐ szimbólum jelen van, a páraelszívó II. osztályú, és nem igényel földelést. Ellenkező esetben földelni kell.

Használhatom a páraelszívót gáztűzhellyel?

Igen, de biztosítani kell a helyiség megfelelő szellőzését. A negatív nyomás nem haladhatja meg a 0,04 mbar-t a gáz visszaáramlásának elkerülése érdekében.

Hogyan kell tisztítani a páraelszívó külső felületét?

Festett felületekhez: nedves ruhával meleg víz és semleges mosószer. Acél, réz vagy sárgaréz esetén használjon speciális termékeket, és kövesse azok utasításait.

A páraelszívó alkalmas professzionális használatra?

Nem, ez a páraelszívó háztartási használatra készült, tűzhelyek és hasonló főzőkészülékek felett.

HASZNÁLATI ÚTMUTATÓ JDF602E9 JUNO

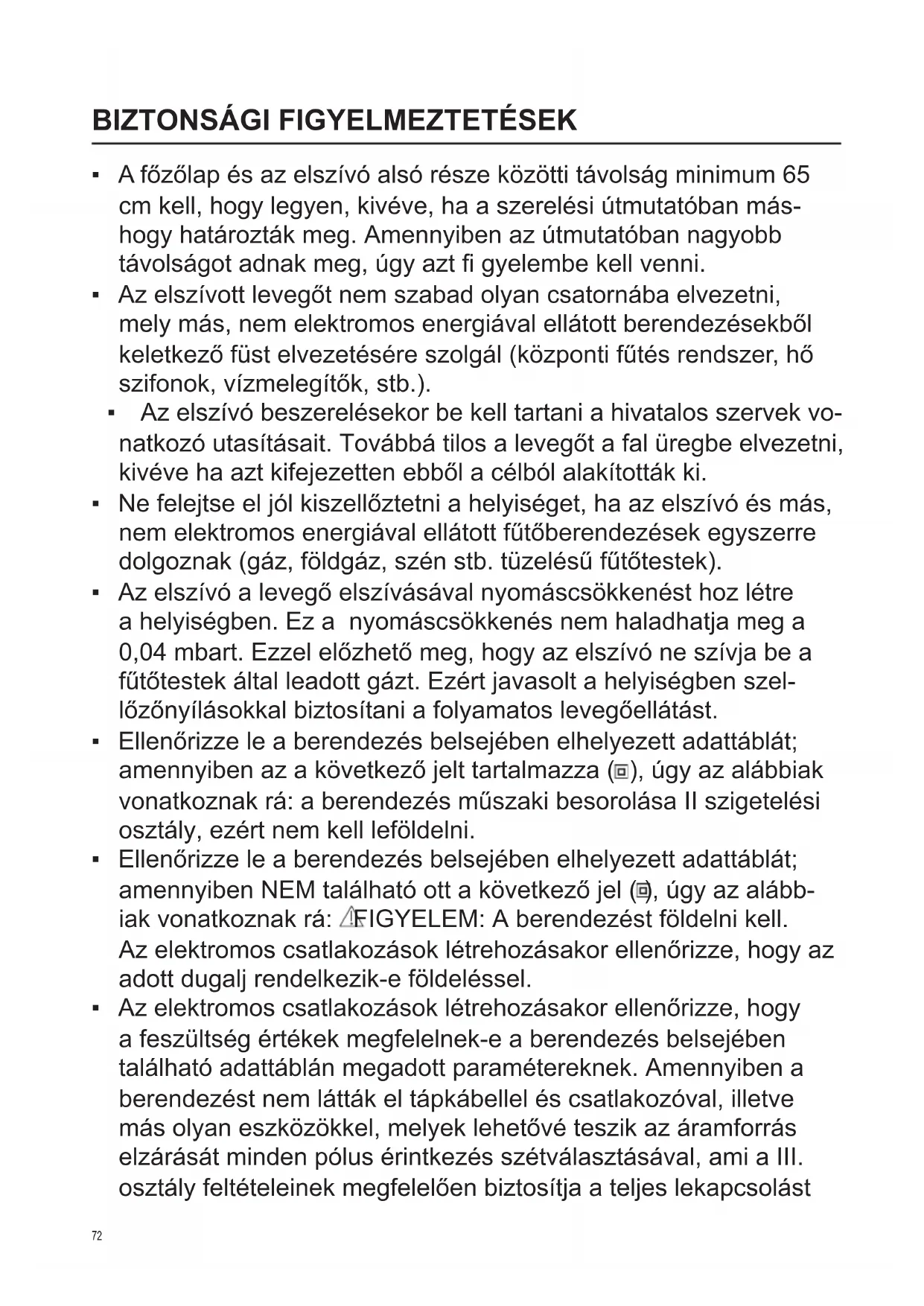

• A főzőlap és az elszívó alsó része közötti távolság minimum 65 cm kell, hogy legyen, kivéve, ha a szerelési útmutatóban más-hogy határozták meg. Amennyiben az útmutatóban nagyobb távolságot adnak meg, úgy azt fi gyelembe kell venni.
• Az elszívott levegőt nem szabad olyan csatornába elvezetni, mely más, nem elektromos energiával ellátott berendezésekből keletkező füst elvezetésére szolgál (központi fűtés rendszer, hő szifonok, vízmelegítők, stb.).

- Az elszívó beszerelésekor be kell tartani a hivatalos szervek vonatkozó utasításait. Továbbá tilos a levegőt a fal üregbe elvezetni, kivéve ha azt kifejezetten ebből a célból alakították ki.

• Ne felejtse el jól kiszellőztetni a helyiséget, ha az elszívó és más, nem elektromos energiával ellátott fűtőberendezések egyszerre dolgoznak (gáz, földgáz, szén stb. tüzelésű fűtőtestek).
• Az elszívó a levegő elszívásával nyomáscsökkenést hoz létre a helyiségben. Ez a nyomáscsökkenés nem haladhatja meg a 0,04 mbart. Ezzel előzhető meg, hogy az elszívó ne szívja be a fűtőtestek által leadott gázt. Ezért javasolt a helyiségben szellőzőnyílásokkal biztosítani a folyamatos levegőellátást.
• Ellenőrizze le a berendezés belsejében elhelyezett adattáblát; amennyiben az a következő jelt tartalmazza (☐), úgy az alábbiak vonatkoznak rá: a berendezés műszaki besorolása II szigetelési osztály, ezért nem kell leföldelni.
• Ellenőrizze le a berendezés belsejében elhelyezett adattáblát; amennyiben NEM található ott a következő jel (☐), úgy az alábbiak vonatkoznak rá: FIGYELEM: A berendezést földelni kell. Az elektromos csatlakozások létrehozásakor ellenőrizze, hogy az adott dugalj rendelkezik-e földeléssel.
• Az elektromos csatlakozások létrehozásakor ellenőrizze, hogy a feszültség értékek megfelelnek-e a berendezés belsejében található adattáblán megadott paramétereknek. Amennyiben a berendezést nem látták el tápkábellel és csatlakozóval, illetve más olyan eszközökkel, melyek lehetővé teszik az áramforrás elzárását minden pólus érintkezés szétválasztásával, ami a III. osztály feltételeinek megfelelően biztosítja a teljes lekapcsolást

túlfeszültség esetén, úgy a leválasztást a huzalozási szabályoknak megfelelően az állandó kábelezésben kell biztosítani. Amennyiben az egysége rendelkezik tápkábellel és csatlakozóval, úgy ezeket helyezze úgy el, hogy könnyen hozzáférhetőek legyenek.

• A berendezés tisztításának vagy karbantartásának megkezdése előtt mindig kapcsolja ki a berendezés áramellátását.
• Balesetveszély elkerülése céljából a sérült tápkábelt kizárólag a gyártó, annak szakszervize vagy hasonló képesítéssel ren-delkező személy cserélheti ki.
• Vigyázat: a csavarok vagy más rögzítő elemek be nem sze-relése balesetveszélyes és elektromos veszéllyel járhat.
• A berendezést a használati útmutatónak megfelelően kizárólag megfelelő képesítéssel rendelkező személy szerelheti be.

A terméken vagy annak csomagolásán feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető szokásos háztartási hulladékként, hanem a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Ha Ön gondoskodik arról, hogy a kiselejtezett termék megfelelő módon kerüljön elhelyezésre, akkor ezzel hozzájárul a hulladékká vált készülék nem szabályos elhelyezése miatti potenciális káros következmények elkerüléséhez. A termék újrahasznosításával kapcsolatban a helyileg illetékes hivatal, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

- Kerülje lángképző anyagok használatát a berendezés mellett (fl ambírozás).

- Ne flambírozzon az elszívó alatt.

- Sütéskor ügyeljen arra, hogy az olaj vagy a zsiradék ne gyulladjon be. A használt olaj különösen veszélyes. Ne használjon bevonat nélküli elektromos rácsokat.

- A tüzveszély elkerülése végett mindig tartsa be az olajszűrő tisztítására és a zsírlerakódások eltávolítására vonatkozó előírásokat.

- Ezt a készüléket 8 éves és idősebb gyerekek, illetve csökkent fi zikai, érzékszervi vagy értelmi képességű, illetve kellő tapasztalattal és tudással nem ren-delkező személyek csak akkor használhatják, ha közben felügyelik őket vagy a készülék biztonságos használatára megtanították őket és megértették a kapcsolódó veszélyeket. A gyerekek nem játszhatnak a készülékkel. A tisztítást és karbantartást nem végezhetik gyerekek felügyelet nélkül.

- Vigyázat: a hozzáférhető elemek felmelegedhetnek a főzéshez használt

eszközökkel való használat során.

- Ez a konyhai páraelszívó otthoni konyhába, főzőlapok, főző berendezések és más konyhai eszközök fölé sze-relhető be.

HASZNÁLAT

- SZÜRÖ VAGY ELVEZETÖ VÁLTOZAT?

- Az elszívó két üzemmódban szerelhető be: szűrő vagy elvezető változatban. Beszerelés előtt el kell döntenie, melyik változatot szándékozik igénybe venni.

- A jobb eredmény érdekében, amennyiben az lehetséges, javasoljuk elvezető üzemmódban beszerelni az elszívót.

Elvezető változat

- Az elszívó megtisztítja a levegőt és az elvezető csatornán keresztül kivezeti a levegőt.

Szürő változat

- Az elszívó megtisztítja a levegőt és a megtisztított levegőt visszaforgatja a helyi-ségbe.

KARBANTARTÁS

- A megfelelő karbantartás

biztosítja a helyes és hosszú távú használatot.

- A használat mértékétől függően minden zsírlerakódást el kell távolítani a berendezésről (legalább kéthavonta). A tisztítás során kerülje a súroló vagy dörzsölő felületű eszközök használatát, nehogy korróziót okozzanak. A kívül festett felületű részeket langyos vízbe mártott és semleges mosogatószerrel átitatott kendővel törölje át. Az acél, réz vagy sárgaréz elemek külsejét legjobb az adott anyag használati utasításában megadott ti-sztítószerekkel tisztítani. A berendezés belsejét de-naturált szeszbe mártott ronggyal vagy kefével lehet tisztítani.

• Tüzveszély megelőzése céljából használattól függően, de legalább 2 havonta.
• Kézileg vagy mosogatógépben semleges mosogatószer használatával. Mosogatógépben való mosás esetén az esetleges elszíneződés semmilyen módon nem befolyásolja a szűrő működését.

- Az aktív szénszűrő se nem tisztítható és se nem újítható fel, ezért kb. 4 havonta (illetve intenzív használat esetén sűrübben) cserélni kell.

1 : motor első fokozat.

0 : Kikapcsolt motor.

• 2 : motor második fokozat.

• 3 : motor harmadik fokozat.

A teleszkópos zárak nyitását ill. zárását a villany kapcsoló szabályozza.

1 2 3

VILÁGÍTÁS

Kapcsolja le az elszívó áramellátását.

⚠ Vigyázat! Bizonyosodjon meg arról, hogy kihültek a villanykörték, mielött megérinti öket.

Kizárólag ugyan olyan típusú lámpákra cserélje öket (ø35, E14, 4W).

ILCOS D code: DRBB/F-4-220-E14-37/105
