Tipo di prodotto	Cappa da cucina
Marca	JUNO
Modello	JDF602E9
Modalità di installazione	Aspirante (evacuazione esterna) o filtrante (riciclo interno)
Distanza minima tra piano cottura e cappa	65 cm (salvo diversa indicazione del piano cottura)
Numero di velocità del motore	3 (1, 2, 3) + arresto (0)
Illuminazione	Lampadine tipo E14, 4 W, ø35 mm
Filtro antigrasso	Lavabile a mano o in lavastoviglie con detergente neutro, pulizia ogni 2 mesi
Filtro al carbone	Non lavabile, sostituzione ogni 4 mesi (o più spesso in caso di uso intensivo)
Alimentazione elettrica	Vedere targhetta segnaletica all'interno dell'apparecchio
Classe di isolamento	II (se simbolo sulla targhetta) o I (altrimenti, necessita messa a terra)
Materiali esterni	Acciaio, rame, ottone (a seconda del modello) – utilizzare prodotti specifici
Comando	Cursore telescopico (apertura/chiusura attiva luci)
Utilizzo	Domestico, sopra fornelli
Sicurezza bambini	Non utilizzare da bambini di età inferiore a 8 anni senza supervisione
Pulizia interna	Panno o spazzola imbevuti di alcool denaturato
Manutenzione preventiva antincendio	Pulire regolarmente i filtri antigrasso e rimuovere i depositi di grasso
Sostituzione cavo di alimentazione	Dal costruttore, servizio assistenza o persona qualificata
Riciclo	Non gettare con i rifiuti domestici, depositare in un centro di raccolta

Domande frequenti - JDF602E9 JUNO

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima tra la superficie di supporto delle pentole e la parte inferiore della cappa è di 65 cm, salvo che le istruzioni del piano cottura indichino una distanza maggiore.

La cappa può essere installata in modalità aspirante o filtrante?

Sì, la cappa può essere installata in versione aspirante (evacuazione esterna) o in versione filtrante (riciclo interno). Si consiglia di scegliere la modalità aspirante per una maggiore efficienza.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti almeno ogni 2 mesi a mano o in lavastoviglie con un detergente neutro. Un'eventuale decolorazione non influisce sulla loro efficacia.

Quando bisogna sostituire il filtro al carbone?

Il filtro al carbone è non lavabile e deve essere sostituito ogni 4 mesi (o più spesso in caso di uso intensivo). Non è rigenerabile.

Come cambiare le lampadine della cappa?

Scollegare la cappa e assicurarsi che le lampadine si siano raffreddate. Sostituirle con lampadine dello stesso tipo: E14, 4 W, ø35 mm.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo danneggiato deve essere sostituito dal costruttore, dal suo servizio di assistenza tecnica o da una persona qualificata per evitare pericoli.

La cappa deve essere collegata a terra?

Controllare la targhetta segnaletica: se è presente il simbolo ☐, la cappa è di classe II e non necessita di messa a terra. Altrimenti, deve essere collegata a terra.

Posso utilizzare la cappa con un piano cottura a gas?

Sì, ma è necessario garantire una aerazione adeguata dell'ambiente. La pressione negativa non deve superare 0,04 mbar per evitare riflussi di gas.

Come pulire l'esterno della cappa?

Per le superfici verniciate: panno umido con acqua tiepida e detergente neutro. Per acciaio, rame o ottone: utilizzare prodotti specifici e seguire le loro istruzioni.

La cappa è adatta per un uso professionale?

No, questa cappa è progettata per un uso domestico, sopra fornelli e apparecchi di cottura simili.

MANUALE UTENTE JDF602E9 JUNO

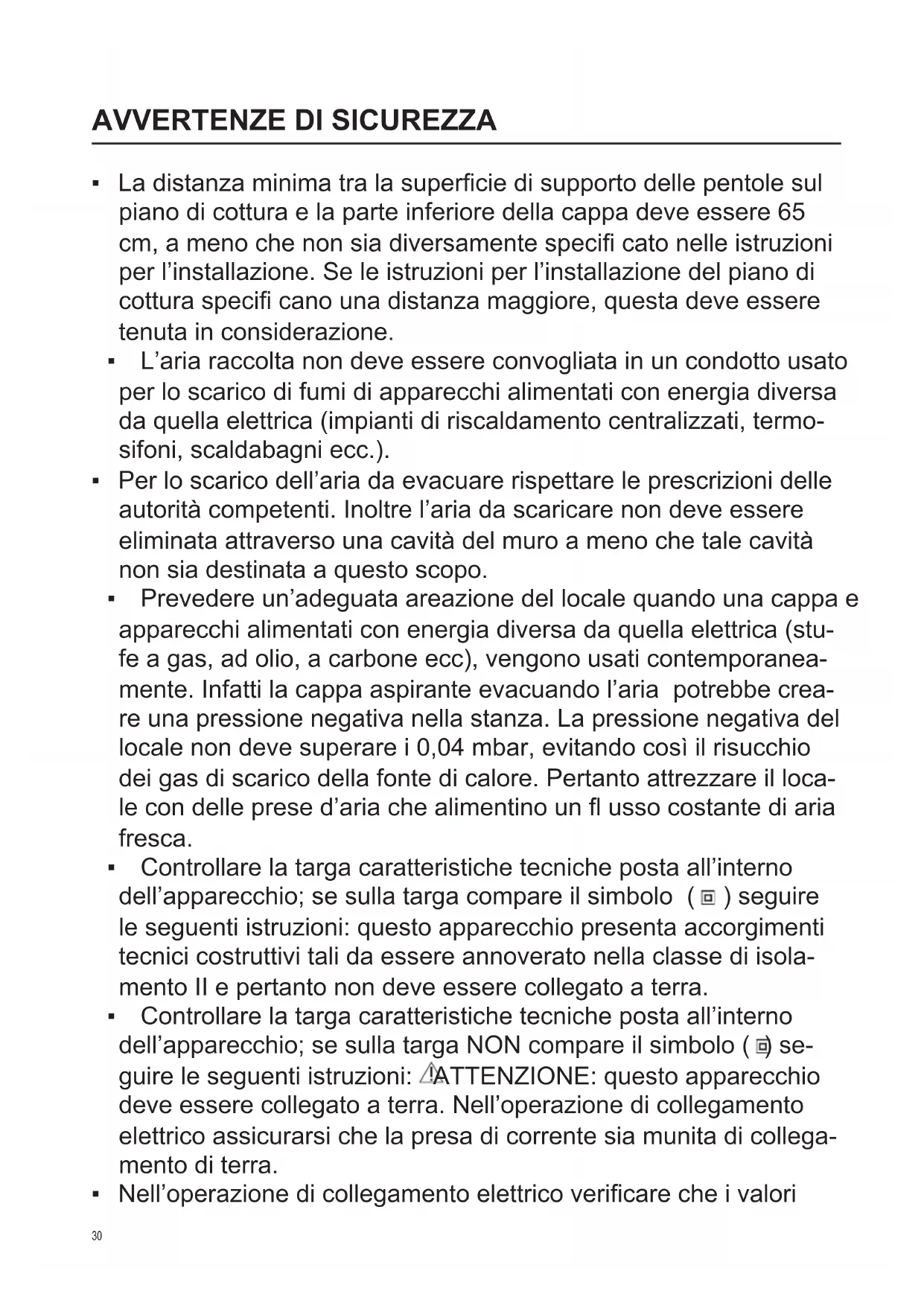

- La distanza minima tra la superficie di supporto delle pentole sul piano di cottura e la parte inferiore della cappa deve essere 65 cm, a meno che non sia diversamente specifi cato nelle istruzioni per l'installazione. Se le istruzioni per l'installazione del piano di cottura specifi cano una distanza maggiore, questa deve essere tenuta in considerazione.

- L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impianti di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).

- Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno che tale cavità non sia destinata a questo scopo.

- Prevedere un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stu-fe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe creare una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitando così il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzare il locale con delle prese d'aria che alimentino un fl usso costante di aria fresca.

- Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa compare il simbolo (☐) seguire le seguenti istruzioni: questo apparecchio presenta accorgimenti tecnici costruttivi tali da essere annoverato nella classe di isolamento II e pertanto non deve essere collegato a terra.

- Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa NON compare il simbolo (☐) seguire le seguenti istruzioni: ⚠ATTENZIONE: questo apparecchio deve essere collegato a terra. Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra.

- Nell'operazione di collegamento elettrico verificare che i valori

di tensione corrispondano con quelli indicati nella targa inserita all'interno dell'apparecchio. Se il Vostro apparecchio non è provvisto di cavo fl essibile non separabile e di spina, o di altro dispositivo che assicuri la onnipolare disinserzione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, allora tali dispositivi di separazione dalla rete devono essere previsti nella rete di alimentazione conformemente alle regole di installazione. Se il Vostro apparecchio è provvisto di cavo alimentazione e di spina, porre l'apparecchio in modo che la spina sia accessibile.

• Prima di procedere a qualsiasi operazione di pulizia o manutenzione è necessario togliere tensione.
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifi ca similare, in modo da prevenire ogni rischio.
• Attenzione: la mancata installazione delle viti o dispositivi di fi ssaggio in conformità con queste istruzioni può comportare rischi di natura elettrica.
• L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualifi cato.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifi uto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'uffi cio comunale, il servizio locale di smaltimento rifi uti o il negozio in cui è stato acquistato il prodotto.

• Evitare l'uso di materiali che causano fiammate (flambè) nelle immediate vicinanze dell'apparecchio.
• Non cucinare “flambè” sotto la cappa.
• Nel caso di fritture fare particolarmente attenzione al pericolo di incendio che costituiscono olio e grassi. Particolarmente pericoloso per la sua infi ammabilità è l'olio già usato. Non usare griglie elettriche scoperte.

- Per evitare un possibile rischio di incendio attenersi alle istruzioni indicate per la pulizia dei fi ltri antigrasso e la rimozione di eventuali depositi di grasso sull'apparecchio.

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fi siche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni da persone responsabili della loro sicurezza relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad es-

sere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• Attenzione: parti accessibili possono diventare calde quando usate con apparecchi di cottura.
• Questa cappa da cucina è destinata ad essere installata sopra cucine per uso domestico, dispositivi di cottura e apparecchi per cucine similari.

USO

• FILTRANTE O ASPIRANTE ?
• La cappa puo' essere in versione aspirante o in versione fi Itrante.
• Decidere sin dall'inizio il tipo di installazione.
• Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).

Versione aspirante.

- La cappa depura l'aria e la espelle all'esterno attraverso un condotto di scarico.

Versione fi Itrante

- La cappa depura l'aria e la re-immette pulita nella stanza.

MANUTENZIONE

- Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

- La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno ogni 2 mesi). Evitare l'uso di prodotti contenenti abrasivi o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e detersivo neutro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifi ci, seguendo le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcool etilico denaturato.

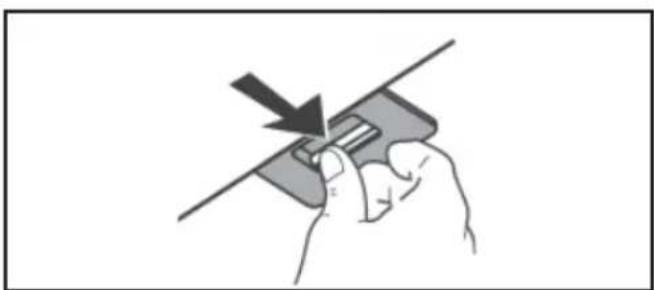

• Pulire i filtri antigrasso in rapporto all'u-so, almeno ogni 2 mesi per evitare rischi di incendio.
• Lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei fi ltri.

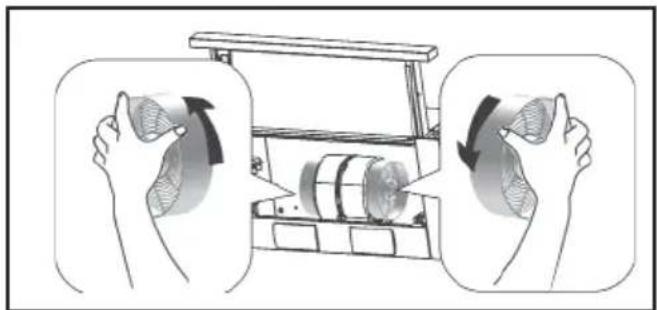

- I filtri al carbone attivo non sono lavabili e non possono essere rigenerati, devono essere sostituiti approssimativamente ogni 4 mesi, o piu' frequentemente secondo l'uso.

1 : motore alla I velocità.
0 : motore spento.

• 2 : seconda velocità.
• 3 : terza velocità.
  L'apertura/chiusura del carrello regola l'accensione/spegnimento della LUCE.

1 2 3

ILLUMINAZIONE

Disinserire l'apparecchio dalla rete elettrica.

⚠ Attenzione! Prima di toccare le lampade sincerarsi che siano fredde. Sostituire con lampade dello stesso tipo (ø35, E14, 4W).

ILCOS D code: DRBB/F-4-220-E14-37/105
