JDF602E9 - Köksfläkt JUNO - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	JUNO
Modell	JDF602E9
Installationsläge	Frånluft (extern ventilation) eller recirkulation (inomhusrecirkulation)
Minsta avstånd mellan spishäll och fläkt	65 cm (om inte spishällen anger annat)
Antal motorhastigheter	3 (1, 2, 3) + stopp (0)
Belysning	Lampor typ E14, 4 W, ø35 mm
Fettfilter	Handtvättbar eller i diskmaskin med neutralt rengöringsmedel, rengöring var 2:e månad
Kolfilter	Ej tvättbar, byte var 4:e månad (eller oftare vid intensiv användning)
Elförsörjning	Se märkplåten på apparatens insida
Isolationsklass	II (om symbol på märkplåten) eller I (annars, kräver jordning)
Yttre material	Stål, koppar, mässing (beroende på modell) – använd specifika produkter
Kontroll	Teleskopisk reglage (öppning/stängning tänder lampor)
Användning	Hushållsbruk, ovanför spisar
Barnsäkerhet	Får inte användas av barn under 8 år utan uppsikt
Invändig rengöring	Trasa eller pensel indränkt i denaturerad alkohol
Brandförebyggande underhåll	Rengör regelbundet fettfiltren och ta bort fettavlagringar
Byte av strömkabel	Av tillverkaren, service eller kvalificerad person
Återvinning	Kasta inte med hushållsavfall, lämna till återvinningscentral

Vanliga frågor - JDF602E9 JUNO

Vilket är minimiavståndet mellan fläkten och spisen?

Minsta avstånd mellan kärlens stödyta och fläktens undersida är 65 cm, om inte spishällens instruktioner anger ett större avstånd.

Kan fläkten installeras i frånlufts- eller recirkulationsläge?

Ja, fläkten kan installeras i frånluftsversion (extern ventilation) eller i recirkulationsversion (inomhusrecirkulation). Det rekommenderas att välja frånluftsläge för bästa effektivitet.

Hur rengör man fettfiltren?

Fettfiltren bör rengöras minst var 2:e månad för hand eller i diskmaskin med neutralt rengöringsmedel. Eventuell missfärgning påverkar inte deras effektivitet.

När ska kolfiltret bytas?

Kolfiltret är ej tvättbart och måste bytas var 4:e månad (eller oftare vid intensiv användning). Det är icke förnybart.

Hur byter man lamporna i fläkten?

Koppla bort fläkten och se till att lamporna har svalnat. Byt ut dem mot lampor av samma typ: E14, 4 W, ø35 mm.

Vad gör jag om strömkabeln är skadad?

Den skadade kabeln måste bytas av tillverkaren, dess tekniska service eller en kvalificerad person för att undvika fara.

Måste fläkten jordas?

Kontrollera märkplåten: om symbolen ☐ finns är fläkten klass II och kräver inte jordning. Annars måste den jordas.

Kan jag använda fläkten med en gasspis?

Ja, men det måste finnas tillräcklig ventilation i rummet. Undertrycket får inte överstiga 0,04 mbar för att undvika gasåterströmning.

Hur rengör man fläktens utsida?

För målade ytor: fuktig trasa med ljummet vatten och neutralt rengöringsmedel. För stål, koppar eller mässing: använd specifika produkter och följ deras instruktioner.

Är fläkten lämplig för professionellt bruk?

Nej, denna fläkt är avsedd för hushållsbruk, ovanför spisar och liknande matlagningsapparater.

BRUKSANVISNING JDF602E9 JUNO

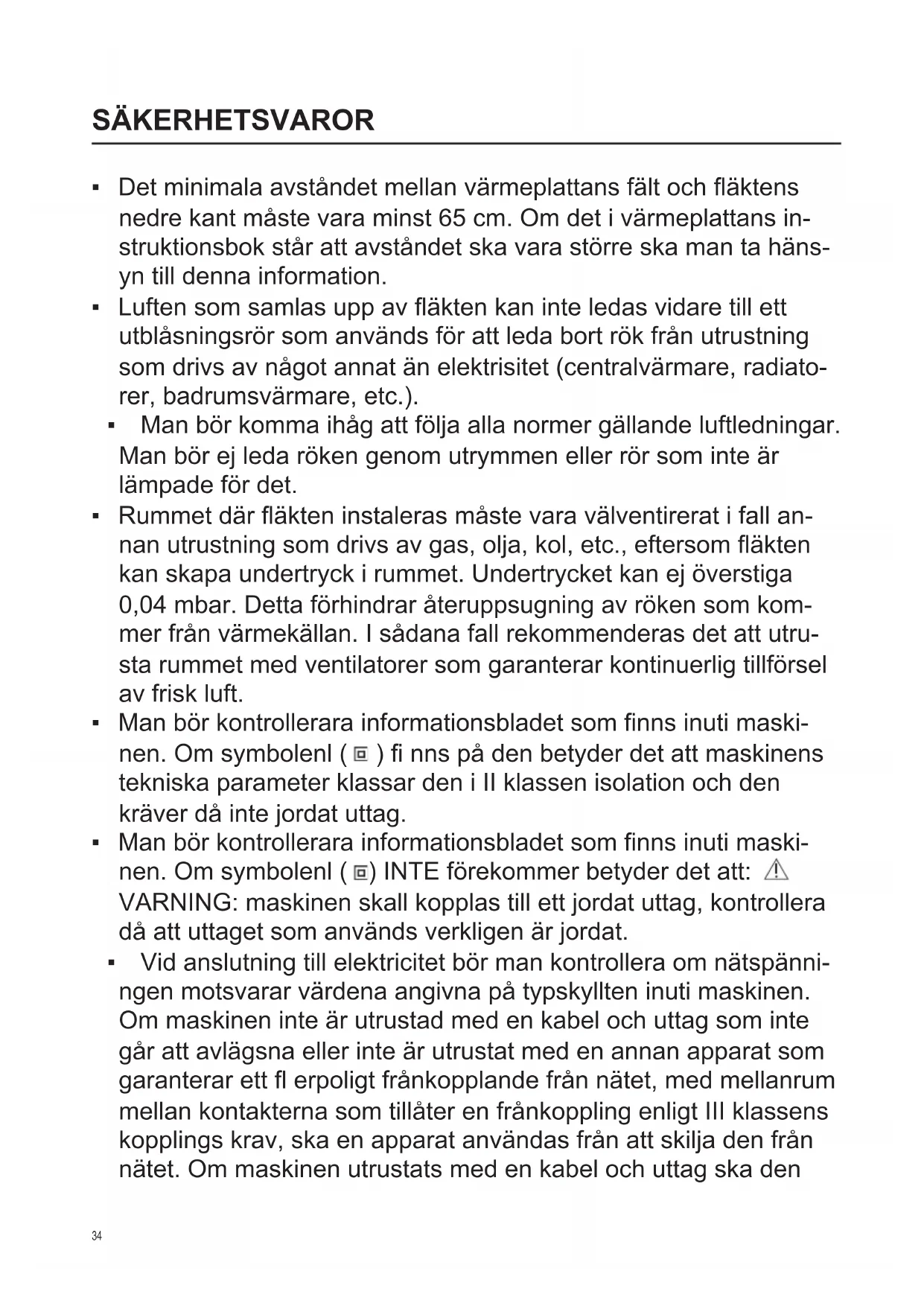

• Det minimala avståndet mellan värmeplattans fält och fläktens nedre kant måste vara minst 65 cm. Om det i värmeplattans instruktionsbok står att avståndet ska vara större ska man ta hänsyn till denna information.
• Luften som samlas upp av fläkten kan inte ledas vidare till ett utblåsningsrör som används för att leda bort rök från utrustning som drivs av något annat än elektrisitet (centralvärmare, radiatorer, badrumsvärmare, etc.).

- Man bör komma ihåg att följa alla normer gällande luftledningar. Man bör ej leda röken genom utrymmen eller rör som inte är lämpade för det.

- Rummet där fläkten instaleras måste vara välventirerat i fall annan utrustning som drivs av gas, olja, kol, etc., eftersom fläkten kan skapa undertryck i rummet. Undertrycket kan ej överstiga 0,04 mbar. Detta förhindrar återuppsugning av röken som kommer från värmekällan. I sådana fall rekommenderas det att utrusta rummet med ventilatorer som garanterar kontinuerlig tillförsel av frisk luft.

- Man bör kontrollerara informationsbladet som finns inuti maskinen. Om symbolenl (☐) fi nns på den betyder det att maskinens tekniska parameter klassar den i ll klassen isolation och den kräver då inte jordat uttag.

- Man bör kontrollerara informationsbladet som finns inuti maskinen. Om symbolenl (☐) INTE förekommer betyder det att: ⚠️ VARNING: maskinen skall kopplas till ett jordat uttag, kontrollera då att uttaget som används verkligen är jordat.

- Vid anslutning till elektricitet bör man kontrollera om nätspänningen motsvarar värdena angivna på typskyllten inuti maskinen. Om maskinen inte är utrustad med en kabel och uttag som inte går att avlägsna eller inte är utrustat med en annan apparat som garanterar ett fl erpoligt frånkopplande från nätet, med mellanrum mellan kontakterna som tillåter en frånkoppling enligt III klassens kopplings krav, ska en apparat användas från att skilja den från nätet. Om maskinen utrustats med en kabel och uttag ska den

placeras så att uttaget är tillgängligt. Innan rengöring ska maskinen kopplas från.

Symbolen på produkten eller emballaanger att produkten inte får hanteras hushållsavfall. Den skall istället lämnån på uppsamlingsplats för återvinning el- och elektronikkomponenter. Genom säkerställa att produkten hanteras på sätt bidrar du till att förebygga even-lla negativa miljö- och hälsoeffekter som uppstå om produkten kasseras som beligt avfall. För ytterligare upplysningar återvinning bör du kontakta lokala mynmeter eller sophämtningstjänst, alternatiaffären där du köpte varan.

• Undvik att använda brännbart material i fl äktens närhet.
• Tillåt inte lågan från spisen att nå fl äkten.
• Var försiktig vid stekning så att oljan eller matfettet inte fattar eld. Matlagningsolja är på grund av sin brännbarhet speciellt farlig. Använd inte elgrill.
• ör att utesluta eldfaran måste man rengöra fettfi ltern och avlägsna fettrester från fl äkten.
• Maskinen kan användas av personer med nedsatt fysi-sk-, kännsel- eller mental förmåga samt av oerfarna personer, om dessa personer gör det under någons uppsikt, och har fått instruktioner samt inser vilka faror som kan uppstå. Man förbjuder barn att leka med maskinen.

Rengöring och underhåll kan ej genomföras av barn utan uppsikt.

• Varning: fläktens yttre delar kan vid användning bli varma.
• Fläkten ska endast användas i hushåll och ska endast installeras över spisar och liknande redskap.
• Om matarkabeln är skadad ska den ersättas av tillverkaren eller av tillverkarens serviceverkstad, eller av en person med liknande behörighet, i syfte att undvika alla typer av risker.
• Varning: Om du inte installerar skruvar eller fjdsten i enlighet med dessa instruktioner kan leda till elektriska faror.
• Installationen ska ske enligt dessa anvisningar och av behörig personal.

ANVÄNDNING

- FILTRERANDE ELLER INSUGANDE ?

- Spiskåpan finns tillgänglig i insugande version eller i fi ltrerande version. Bestäm er redan från början för installationstypen.

- För att öka effektiviteten rekommenderar vi er att installera spiskåpan i den insugande versionen (om detta är möjligt).

Insugande version

- Spiskåpan renar luften och släpper sedan ut den utomhus med hjälp av en utloppsledning.

- Filtrerande version

- Spiskåpan renar luften och släpper återigen ut den rena luften i rummet.

UNDERHÅLL

- Rätt underhåll garanterar en längre livslängd och bättre fungerande.

- Man bör regelbundet rengöra fl äkten från fett, hur ofta det ska göras beror på hur intensivt fl äkten används (dock minst en gång var tredje månad). Man bör undvika

produkter som innehåller frätande och nötande ämnen. För att rengöra de lackade delarna av fl äkten bör man använda en fuktad trasa och ett valfritt rengöringsmedel. För att rengöra stål-, mässing- eller koppardelar bör man alltid använda speciella rengöringsmedel enligt bruk-sanvisningen. För att rengöra insidan bör man använda en trasa eller en borste fuktade med rengöringsmedel.

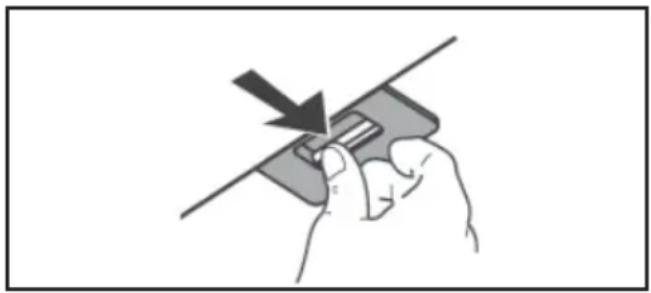

• Rengöring av fettfilter. Rengör åtminstone en gång varannan månad för att undvika brandrisk, i förhållande till användning.
• Tvätta för hand eller i diskmaskin med milt rengöringsmedel. Vid tvätt i diskmaskin kan en eventuell blekning ske som inte påverkar fi Itrens funktion på något sätt.

- Aktivt kolfilter är inte lämpligt för rengöring och kan inte förnyas och måste bytas ungefär var 4: e månad eller ofta-re vid särskilt intensiv användning.

1 : motorns första hastighet.

0 : motorn avstängd.

• 2 : motorns andra hastighet.
• 3 : motorns tredje hastighet.

Man öppnar/stänger teleskopreglage för att styra Belysning Aktivera/Inaktivera.

1 2 3

BELYSNING

Koppla loss köksfl äkten från strömförsörjningen.

⚠ OBS! Innan du nuddar glödlamporna, kontrollera att de har svalnat.

Byt ut med lampor av samma typ (ø35, E14, 4W).

ILCOS D code: DRBB/F-4-220-E14-37/105
