JDF602E9 - Dunstabzugshaube JUNO - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	JUNO
Modell	JDF602E9
Installationsart	Abluft (Außenentlüftung) oder Umluft (Innenrückführung)
Mindestabstand zwischen Kochfeld und Dunstabzugshaube	65 cm (sofern Kochfeldanweisungen nichts anderes vorgeben)
Anzahl Motorstufen	3 (1, 2, 3) + Aus (0)
Beleuchtung	Leuchtmittel Typ E14, 4 W, ø35 mm
Fettfilter	Hand- oder spülmaschinenwaschbar mit mildem Reinigungsmittel, Reinigung alle 2 Monate
Kohlefilter	Nicht waschbar, Austausch alle 4 Monate (bei intensiver Nutzung häufiger)
Stromversorgung	Siehe Typenschild im Geräteinneren
Isolationsklasse	II (wenn Symbol auf Typenschild) oder I (ansonsten Erdung erforderlich)
Außenmaterialien	Edelstahl, Kupfer, Messing (je nach Modell) – spezifische Produkte verwenden
Bedienung	Teleskop-Schieber (Öffnen/Schließen schaltet Beleuchtung ein)
Verwendung	Haushalt, über Kochherden
Kindersicherheit	Nicht von Kindern unter 8 Jahren ohne Aufsicht verwenden
Innenreinigung	Tuch oder Pinsel mit Brennspiritus getränkt
Brandschutzvorbeugung	Fettfilter regelmäßig reinigen und Fettablagerungen entfernen
Austausch Netzkabel	Durch Hersteller, Kundendienst oder qualifizierte Person
Entsorgung	Nicht mit Hausmüll entsorgen, bei Wertstoffhof abgeben

Häufig gestellte Fragen - JDF602E9 JUNO

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand zwischen der Auflagefläche der Töpfe und der Unterseite der Dunstabzugshaube beträgt 65 cm, sofern die Kochfeldanweisungen keinen größeren Abstand vorgeben.

Kann die Dunstabzugshaube in Abluft- oder Umluftbetrieb installiert werden?

Ja, die Dunstabzugshaube kann in Abluft (Außenentlüftung) oder Umluft (Innenrückführung) installiert werden. Es wird empfohlen, die Abluftversion für eine bessere Effizienz zu wählen.

Wie reinige ich die Fettfilter?

Die Fettfilter müssen mindestens alle 2 Monate per Hand oder in der Spülmaschine mit mildem Reinigungsmittel gereinigt werden. Eine eventuelle Verfärbung beeinträchtigt ihre Wirksamkeit nicht.

Wann muss der Kohlefilter ausgetauscht werden?

Der Kohlefilter ist nicht waschbar und muss alle 4 Monate (bei intensiver Nutzung häufiger) ausgetauscht werden. Er ist nicht regenerierbar.

Wie wechsle ich die Lampen der Dunstabzugshaube?

Ziehen Sie den Netzstecker und stellen Sie sicher, dass die Lampen abgekühlt sind. Ersetzen Sie sie durch Lampen desselben Typs: E14, 4 W, ø35 mm.

Was tun, wenn das Netzkabel beschädigt ist?

Das beschädigte Kabel muss vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.

Muss die Dunstabzugshaube geerdet werden?

Überprüfen Sie das Typenschild: Ist das Symbol ☐ vorhanden, ist die Dunstabzugshaube der Klasse II und benötigt keine Erdung. Andernfalls muss sie geerdet werden.

Kann ich die Dunstabzugshaube mit einem Gasherd verwenden?

Ja, aber es muss eine ausreichende Belüftung des Raums gewährleistet sein. Der Unterdruck darf 0,04 mbar nicht überschreiten, um Gasrückstau zu vermeiden.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Für lackierte Oberflächen: feuchtes Tuch mit warmem Wasser und mildem Reinigungsmittel. Für Edelstahl, Kupfer oder Messing: verwenden Sie spezifische Produkte und befolgen Sie deren Anweisungen.

Ist die Dunstabzugshaube für den gewerblichen Gebrauch geeignet?

Nein, diese Dunstabzugshaube ist für den Hausgebrauch über Kochherden und ähnlichen Kochgeräten konzipiert.

BEDIENUNGSANLEITUNG JDF602E9 JUNO

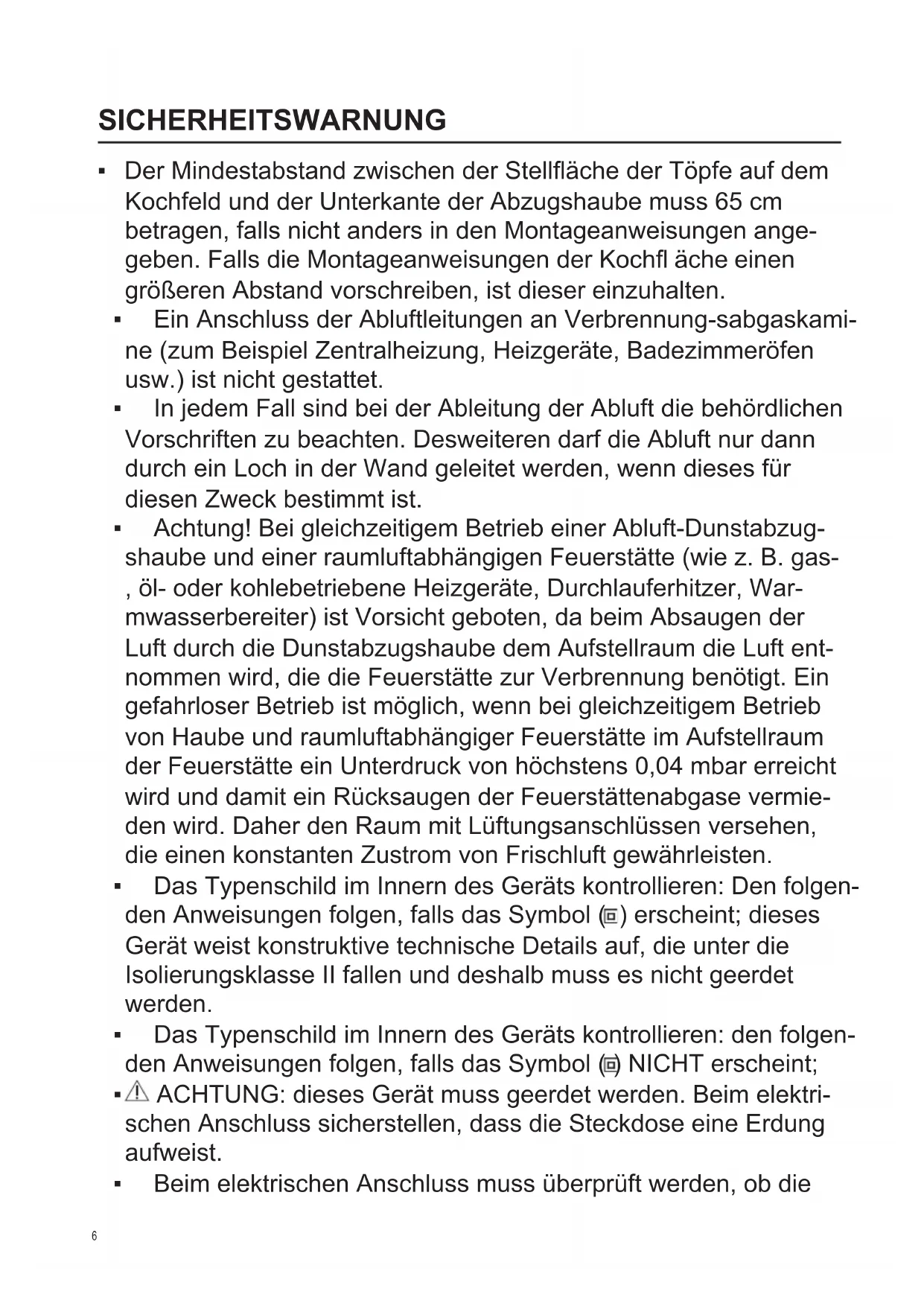

• Der Mindestabstand zwischen der Stellfläche der Töpfe auf dem Kochfeld und der Unterkante der Abzugshaube muss 65 cm betragen, falls nicht anders in den Montageanweisungen angegeben. Falls die Montageanweisungen der Kochfl äche einen größeren Abstand vorschreiben, ist dieser einzuhalten.
• Ein Anschluss der Abluftleitungen an Verbrennung-sabgaskamine (zum Beispiel Zentralheizung, Heizgeräte, Badezimmeröfen usw.) ist nicht gestattet.
• In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten. Desweiteren darf die Abluft nur dann durch ein Loch in der Wand geleitet werden, wenn dieses für diesen Zweck bestimmt ist.
• Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Daher den Raum mit Lüftungsanschlüssen versehen, die einen konstanten Zustrom von Frischluft gewährleisten.
• Das Typenschild im Innern des Geräts kontrollieren: Den folgenden Anweisungen folgen, falls das Symbol (☐) erscheint; dieses Gerät weist konstruktive technische Details auf, die unter die Isolierungsklasse II fallen und deshalb muss es nicht geerdet werden.
• Das Typenschild im Innern des Geräts kontrollieren: den folgenden Anweisungen folgen, falls das Symbol (回) NICHT erscheint;
• ⚠️ ACHTUNG: dieses Gerät muss geerdet werden. Beim elektrischen Anschluss sicherstellen, dass die Steckdose eine Erdung aufweist.
• Beim elektrischen Anschluss muss überprüft werden, ob die

Spannungswerte des Stromnetzes mit den Werten auf dem im Innern des Gerätes angebrachten Typenschilds übereinstimmen. Falls Ihr Gerät nicht mit einem fest angeschlossenem Kabel mit Stecker oder einer sonstigen Vorrichtung, die eine allpolige Unterbrechung mit einer Kontaktöffnung die eine Komplette Trennung in den Konditionen der Kategorie Überspannung III ermöglicht versehen ist, so müssen die entsprechenden Trennvorrichtungen in dem Speisenetz, gemäß den Installationsregeln vorgesehen werden. Das Gerät so aufstellen, dass der Stecker zugänglich ist, falls Ihr Gerät mit einem Netzkabel mit Stecker ausgestattet ist.

• Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden.
• Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einer ähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.
• Warning: Die Nichtbeachtung der Schrauben oder Fixiervorrichtung in Übereinstimmung mit diesen Anweisungen nicht installieren kann zu elektrischen Gefährdungen führen.
• Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recyc-ling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmen-schen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Ge-schäft, in dem Sie das Produkt gekauft haben.

- Fette verursacht wird. Besonders gefährlich ist die Entfl ammbarkeit von bereits benutztem Öl. Keine offenen Elektrogrills verwenden.

- Zur Vermeidung einer möglichen Brandgefahr die Anweisungen zur Reinigung der Fettfi Iter und zur Entfernung eventueller Fettablagerungen auf dem Gerät beachten.

- Dieses Gerät ist nicht zum Gebrauch durch Personen (Kinder bis 8 Jahre inbegriffen) mit beschränkten Körper-, Sinnes- und Geisteskräften oder mit unzulänglicher Erfahrung und Kenntnis geeignet, ausgenommen sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder zum Gebrauch des Gerätes unterwiesen. Kinder müssen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

• Achtung: Zugängliche Teile können sich bei Verwendung mit Kochgeräten erwärmen.
• Diese Küchenabzugshaube ist zur Montage über Küchen für den Hausgebrauch, Kochvorrichtungen und ähnlichen Küchengeräten bestimmt.

GEBRAUCH

- UMLUFT- ODER ABLUFT- VERSION?

- Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden.

- Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluft- oder Abluftversion).

- Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

Abluftversion

- Die Dunstabzugshaube reinigt die Luft und gibt sie über eine Abluftleitung nach außen ab.

Umluftversion

- Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück.

WARTUNG

• Nur eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.
• Die Entfernung eventueller Fettablagerungen vom Gerät erfolgt in regelmäßigen Abständen in Abhängigkeit von der Benutzung (zumindest alle

zwei Monate). Die Verwendung von scheuernden oder korrosiven Produkten vermeiden. Für die äußere Reinigung von lackierten Geräten ein mit lauwarmen Wasser und Neutralreiniger angefeuchtetes Tuch verwenden; für die äußere Reinigung der Geräte aus Stahl, Kupfer und Messing wird die Verwendung von Spezial-produkten empfohlen, wobei die auf dem Produkte angegebenen Anweisungen zu beachten sind; für die innere Reinigung der Geräte einen in denaturalisierten Äthylalkohol eingetauchten Lappen (oder Pinsel) verwenden.

• Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen, In Bezug auf die Verwendung.
• Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der Geschirrspülmaschine waschen. Beim Waschen in der Geschirrspülmaschine wird die Funktionstüchtigkeit der Filter nicht beeinträchtigt, wenn diese evtl. etwas ausbleichen.

- Aktivierter Holzkohlefilter eignet sich nicht zur Reinigung und es kann nicht erneuert werden und es muss ungefähr jede 4 Monate bzw. öfter bei besonders intensivem Betrieb gewechselt werden.

1 : die erste Motorgeschwindigkeit.
0 : Motor ausgeschaltet.

• 2 : die zweite Motorgeschwindigkeit.
• 3 : die dritte Motorgeschwindigkeit..
  Das Öffnen/schließen des Teleskopschlittens steuert die Lichter Ein/Aus.

1 2 3

BELEUCHTUNG

Die Haube ist von der Stromversorgung abzuschalten.

⚠ Warning! Vor Berühren der Birnen muss man sich vergewissern, ob sie abgekühlt sind.

Gegen Lampen des gleichen Typs austauschen (ø35, E14, 4W).

ILCOS D code: DRBB/F-4-220-E14-37/105
