| Termék típusa | Sarokcsiszoló (daráló) |
| Márka | AEG |
| Modell | WS 2200180 |
| Tárcsa átmérője | 180 mm |
| Névleges teljesítmény | 2200 W |
| Üresjárati fordulatszám | 8500 min⁻¹ |
| Tengelymenet | M14 |
| Súly | 5,7 kg |
| Hangnyomásszint (K=3 dB) | 94,3 dB(A) |
| Hangteljesítményszint (K=3 dB) | 105,3 dB(A) |
| Rezgés (darabolás/nagyolás) | 7,6 m/s² (K=1,5 m/s²) |
| Rezgés (csiszolás) | 15,9 m/s² (K=1,5 m/s²) |
| Védelmi osztály | II |
| Tápellátás | Egyfázisú 230 V |
| Fő felhasználási területek | Csiszolás, darabolás, polírozás, fémkefézés |
| Kiegészítő fogantyú | Igen |
| Védőburkolat | Igen (tartozék) |
| Ajánlott hallásvédelem | Igen |
| Karbantartás | Rendszeresen tisztítsa a szellőzőnyílásokat |
| Pótalkatrészek | Elérhetők az AEG vevőszolgálatnál |
| Garancia | Lásd a mellékelt brosúrát |
Gyakran ismételt kérdések - WS 2200180 AEG
Felhasználói kérdések a következőről WS 2200180 AEG
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Daráló PDF formátumban ingyenesen! Találja meg kézikönyvét WS 2200180 - AEG és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WS 2200180 márka AEG.
HASZNÁLATI ÚTMUTATÓ WS 2200180 AEG
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Instrukcijām oriğinālvalodā
Originali instrukcija
Vágási munkálatokhoz!
Za razdvajalna dela!
Za odvajačke radove!
Griešanai!
Pjovimo darbams!
Lõiketöödeks!
Csak a gyártó által javasolt szorítóanyát használja. Ne használjon gyorsszorító anyát!

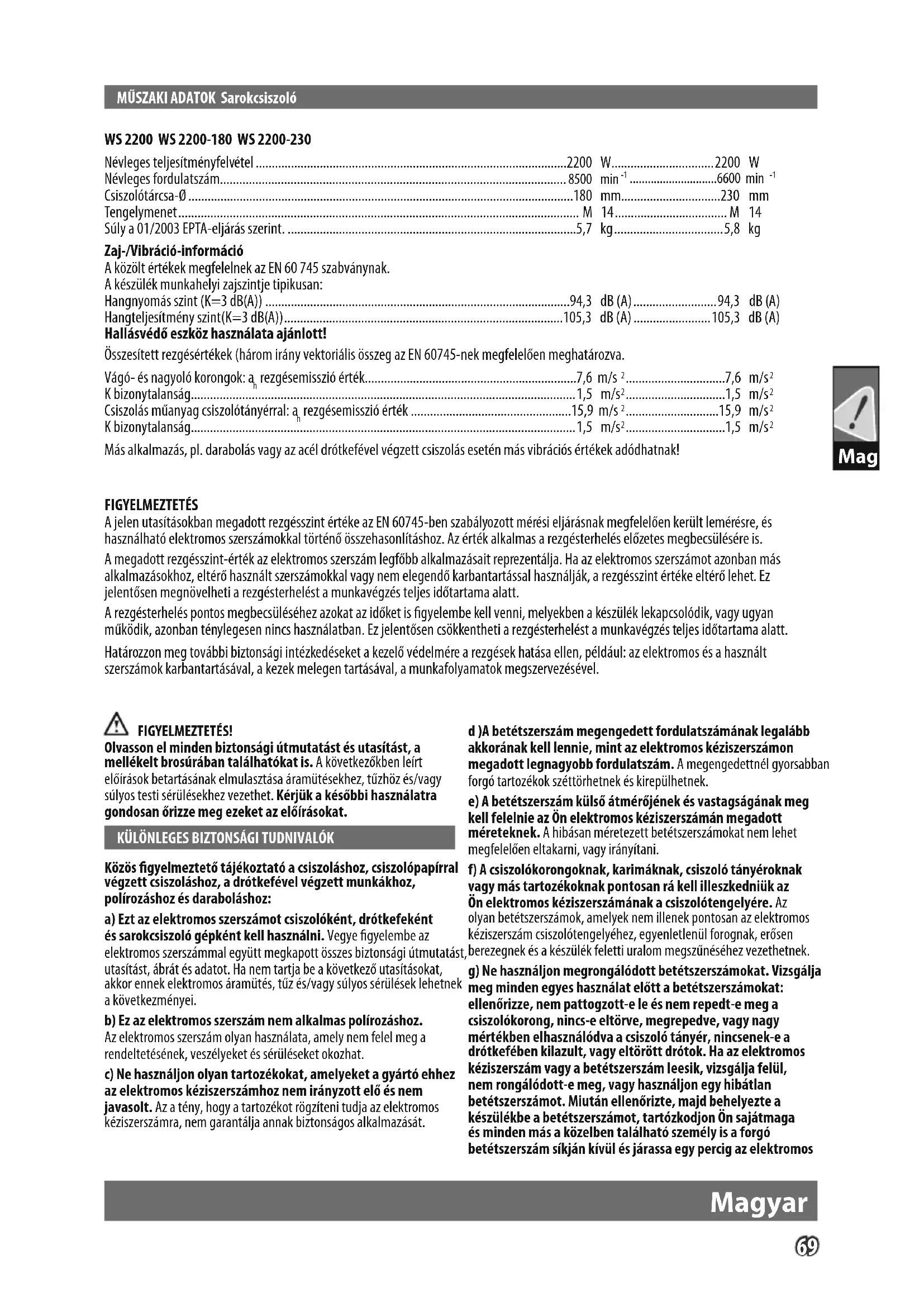

| Névleges teljesítményfelvétel | 2200 | W | 2200 | W |
| Névleges fordulatszám | 8500 | min ^-1 | 6600 | min ^-1 |
| Csiszolótárcsa-∅ | 180 | mm | 230 | mm |
| Tengelymenet | M | 14 | M | 14 |
| Súly a 01/2003 EPTA-eljárás szerint | 5,7 | kg | 5,8 | kg |
Zaj-/Vibráció-információ
A közölt értékek megfelelnek az EN 60 745 szabványnak.
A készülék munkahelyi zajszintje tipikusan:
Hangnyomás szint (K=3 dB(A)) 94,3 dB (A) 94,3 dB (A)
Hangteljesítmény szint(K=3 dB(A))....105,3 dB (A)....105,3 dB (A)
Hallásvédő eszköz használata ajánlott!
Összesített rezgésértékek (három irány vektoriális összeg az EN 60745-nek megfelelően meghatározva.
Vágó- és nagyoló korongok: a rezgésemisszió érték....7,6 m/s ^2 ....7,6 m/s ^2
K bizonytalanság....1,5 m/s ^2 ....1,5 m/s ^2
Csiszolás műanyag csiszolótányérral: a rezgésemisszió érték 15,9 m/s ^2 15,9 m/s ^2
K bizonytalanság....1,5 m/s ^2 ....1,5 m/s ^2
Más alkalmazás, pl. darabolás vagy az acél drótkefével végzett csiszolás esetén más vibrációs értékek adódhatnak!
FIGYELMEZTETÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.
A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást, a mellékelt brosúrában találhatókat is. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.
KÜLÖNLEGES BIZTONSÁGI TUDNIVALÓK
Közös figyelmeztető tájékoztató a csiszoláshoz, csiszolópapírral végzett csiszoláshoz, a drótkefével végzett munkákhoz, polírozáshoz és daraboláshoz:
a) Ezt az elektromos szerszámot csiszolóként, drótkefeként és sarokcsiszoló gépként kell használni. Vegye figyelembe az elektromos szerszámmal együtt megkapott összes biztonsági útmutatást utasítást, ábrát és adatot. Ha nem tartja be a következő utasításokat, akkor ennek elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei.
b) Ez az elektromos szerszám nem alkalmas polírozáshoz.
Az elektromos szerszám olyan használata, amely nem felel meg a rendeltetésének, veszélyeket és sérüléseket okozhat.
c) Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását.
d) A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és kirepülhetnek.
e) A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően eltakarni, vagy irányítani.
f) A csiszolókorongoknak, karimáknak, csiszoló tányéroknak vagy más tartozékoknak pontosan rá kell illeszkedniük az Ön elektromos kéziszerszámának a csiszolótengelyére. Az olyan betétszerszámok, amelyek nem illenek pontosan az elektromos kéziszerszám csiszolótengelyéhez, egyenletlenül forognak, erősen berezegnek és a készülék feletti uralom megszűnéséhez vezethetnek.
g) Ne használjon megrongálódott betétszerszámokat. Vizsgálja meg minden egyes használat előtt a betétszerszámokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos kéziszerszám vagy a betétszerszám leesik, vizsgálja felül, nem rongálódott-e meg, vagy használjon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a betétszerszámot, tartózkodjon Ön sajátmaga és minden más a közelben található személy is a forgó betétszerszám síkján kívül és járassa egy percig az elektromos
kéziszerszámot a legnagyobb fordulatszámmal. A megrongálódott betétszerszámok ezalatt a próbaidő alatt általában már széttörnek.
h) Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szürnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.
i) Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül és személyi sérülést okozhatnak.
j) A készüléket a szigetelt markolatfelületeket fogva tartsa, ha olyan munkálatokat végez, melyeknél a vágószerszám rejtett elektromos vezetékekbe vagy saját vezetékébe ütközhet. A vágószerszám feszültségvezető vezetékkel való érintkezésekor a készülék fém részei is feszültség alá kerülhetnek, és elektromos áramütés következhet be.
k) Tartsa távol a hálózati csatlakozó kábelt a forgó betétszerszámoktól. Ha elveszíti az uralmát az elektromos kéziszerszám felett, az átvághatja, vagy bekaphatja a hálózati csatlakozó kábelt és az Ön keze vagy karja is a forgó betétszerszámhoz érhet.
I) Sohase tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen leállna. A forgásban lévő betétszerszám megérintheti a támasztó felületet, és Ön ennek következtében könnyen elvesztheti az uralmát az elektromos kéziszerszám felett.
m) Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját és a betétszerszám belefúródhat a testébe.
n) Rendszeresen tisztítsa ki az elektromos szerszám szellőzöréseit. A motoros kompresszor port szív a házba, és a jelentős mennyiségű felgyülemlett fémpor elektromos veszélyt okozhat.
o) Ne használja az elektromos szerszámot gyúlékony anyagok közelében. A szikráktól meggyulladhatnak ezek az anyagok.
p) Ne használjon olyan szerszámalkatrészeket, melyekhez folyékony hűtőközeg szükséges. A víz vagy más folyékony hűtőközeg használata áramütést okozhat.
Visszacsapódás és a rávonatkozó biztonsági előírások
A visszacsapódás egy hirtelen reakció, ami akkor lép fel, ha egy forgó szerszámrész – pl. csiszolókorong, csiszolótárcsa, drótkefe, stb. – elakad vagy leblokkol. Az elakadás vagy a leblokkolás a forgó szerszámrész hirtelen leállásához vezet. Ez a kontrollálhatatlanná vált elektromos szerszámot a mozgó szerszámrész forgási irányával ellenkező irányba tolja a blokkolási helyen.
Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba bemerülő éle leáll és így a csiszolókorong kiugorhat vagy egy visszarúgást okozhat. A csiszolókorong ekkor a korongnak a leblokkolási pontban fennálló forgásirányától függően a kezelő személy felé, vagy attól távolodva mozog. A csiszolókorongok ilyenkor el is törhetnek.
Egy visszarugás mindig a fűrész hibás vagy helytelen használatának kövtkezménye. Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni.
a) Tartsa erősen és biztosan az elektromos szerszámot, vegyen fel egy olyan testhelyzetet, és tartsa úgy a karjait, hogy a visszacsapóerővel szemben kellő ellenerőt tudjon kifejteni. Használja mindig a kiegészítő markolatot is – amennyiben rendelkezésre áll – annak érdekében, hogy a lehető legjobban kontrollálni tudja a visszacsapóerőt és a visszaható nyomatékot teljes teljesítménynél. Megfelelő óvintézkedések esetén a kezelő személy számára kontrollálhatóvá válik a fellépő visszacsapóerő és a visszaható nyomaték.
b) Ügyeljen arra, hogy keze soha ne kerüljön a forgó szerszámrész közelébe. Ennek a szerszámrésznek visszacsapódásnál a keze felett kell mozognia.
c) Ügyeljen arra, hogy ne kerüljön testével az elektromos szerszám visszacsapódási tartományába. Visszacsapódáskor az elektromos szerszám a csiszolókorong mozgásával ellenkező irányba mozdul el a blokkolás helyén.
d) Különösen óvatosan kell végezni a munkát a sarkoknál, éles széleknél stb. Akadályozza meg, hogy a szerszám részei visszapattanjanak a munkadarabról, vagy elakadjanak. A forgó szerszámrész hajlamos arra, hogy elakadjon a sarkoknál, éles széleknél, vagy ha visszapattan. Ez kontrollálhatatlanná teszi, vagy visszacsapódást okoz.
e) Nem szabad láncos vagy fogazott fűrészlapot használni. Az ilyen használt szerszámok gyakran visszarúgást okoznak, vagy az elektromos szerszám feletti ellenőrzés elvesztéséhez vezetnek.
Külön figyelmeztetések és tájékoztató a csiszoláshoz és daraboláshoz
a) Kizárólag az Ön elektromos kéziszerszámához engedélyezett csiszolótesteket és az ezen csiszolótestekhez előirányzott védőbúrákat használja. A nem az elektromos kéziszerszámhoz szolgáló csiszolótesteket nem lehet kielégító módon letakarni és ezért ezek nem biztonságosak.
b) Mindig használja a védőburkolatot. A védőburkolatot fel kell szerelni az elektromos szerszámra, és úgy kell beállítani, hogy maximális biztonság legyen elérhető, azaz a vágókorong lehető legkisebb része mutasson burkolatlanul a kezelőszemély felé. A védőburkolatnak meg kell védenie a kezelőszemélyt a letört daraboktól vagy a csiszolótesttel történő véletlen érintkezéstől.
c) A csiszolótesteket csak az azok számára javasolt célokra szabad használni. Például: Sohase csiszoljon egy hasítókorong oldalsó felületével. A hasítókorongok arra vannak méretezve, hogy az anyagot a korong élével munkálják le. Az ilyen csiszolótestekre ható oldalirányú erő a csiszolótest töréséhez vezethet.
d) Használjon mindig hibátlan, az Ön által választott csiszolókorongnak megfelelő méretű és alakú befogókarimát. A megfelelő karimák megtámasztják a csiszolókorongot és így csökkentik a csiszolókorong eltörésének veszélyét. A hasítókorongokhoz szolgáló karimák különbözhetnek a csiszolókorongok számára szolgáló karimáktól.
e) Ne használjon nagyobb elektromos kéziszerszámokhoz szolgáló elhasználódott csiszolótesteket. A nagyobb elektromos kéziszerszámokhoz szolgáló csiszolókorongok nincsenek a kisebb elektromos kéziszerszámok magasabb fordulatszámára méretezve és széttörhetnek.
További különleges figyelmeztető tájékoztató a daraboláshoz a) Ügyeljen arra, hogy ne blokkoljon le a vágókorong, és ne legyen túl nagy a felületi nyomás. Ne végezzen túlságosan mély vágásokat. A vágókorong túlterhelése növeli az igénybevételt és az elakadás, blokkolás esélyét, és ezzel a visszacsapódás vagy a csiszolótest eltörésének lehetőségét.
b) Kerülje el a forgó hasítókorong előtti és mögötti tartományt. Ha a hasítókorongot a munkadarabban magától eltávolodva mozgatja, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül Ön felé pattan.
c) Ha elakad a vágókorong, vagy Ön megszakítja a munkát, kapcsolja ki a készüléket, és tartsa addig nyugodtan, amíg nem szűnik meg teljesen a tárcsa mozgása. Ne próbálja meg soha kihúzni a még mozgó vágókorongot a vágatból, mert ez visszacsapódáshoz vezethet. Derítse ki az elakadás okát, és hárítsa el a hibát.
d) Addig ne kapcsolja be újra az elektromos szerszámot, amíg az a munkadarabban található. A vágás óvatos folytatása előtt először hagyja a vágókorongot teljes fordulatszámát elérni. Ellenkező esetben a korong megakadhat, kiugorhat a munkadarabból vagy visszarúgást okozhat.
e) A lemezeket vagy nagyobb munkadarabokat alá kell támasztani, ezzel csökken a visszacsapódás kockázata illetve, hogy elakad a vágókorong. A nagyobb munkadarabok a saját súlyuknál fogva meghajolhatnak. A munkadarabot mindkét oldalon alá kell támasztani, mégpedig a vágásvonal közelében és a szélénél.
f) Járjon el különösen óvatosan úgynevezett „bemetszéseknél” már meglévő falazatba vagy nem belátható helyeken. A becsúszó vágókorong visszacsapódhat, ha belevág a gáz-, vagy vízvezetékbe, villamos vezetékbe vagy egyéb installációba.
Külön figyelmeztetések és tájékoztató a csiszolópapír alkalmazásával történő csiszoláshoz
a) Ne használjon túl nagy csiszolólapokat, hanem kizárólag a gyártó által előírt méretet. A csiszoló tányéron túl kilógó csiszolólapo személyi sérülést okozhatnak, valamint a csiszolólapok leblokkolásához, széttépődéséhez, vagy visszarúgáshoz vezethetnek.
Külön figyelmeztetések és tájékoztató a drótkefével végzett munkákhoz
a) Vegye tekintetbe, hogy a drótkeféből a normális használat közben is kirepülnek egyes drótdarabok. Ne terhelje túl a berendezésre gyakorolt túl nagy nyomással a drótokat. A kirepülő drótdarabok igen könnyen áthatolhatnak a vékonyabb ruhadarabokon vagy az emberi börön.
b) Ha egy védőbúrát célszerű alkalmazni, akadályozza meg, hogy a védőbúra és a drótkefe megérintse egymást. A tányér- és csészealakú kefék átmérője a berendezésre gyakorolt nyomás és a centrifugális erők hatására megnövekedhet.
Szabadban a dugaljat hibaáram-védőkapcsolóval kell ellátni. Az elektromos készülékek üzembehelyezési útmutatása ezt kötelezően előírja (FI, RCD, PRCD). Ügyeljen erre az elektromos kéziszerszámok használatakor is.
A munka közben keletkezett forgácsokat, szilkánkokat, törmeléket, stb. csak a készülék teljes leállása után szabad a munkaterületről eltávolítani.
A készüléket csak kikapcsolt állapotban szabad ismét áram alá helyezni.
A működő készülék munkaterületére nyúlni balesetveszélyes és tilos.
A készüléket a segédfogantyúval együtt kell használni.
A készüléket azonnal ki kell kapcsolni, ha szokatlanul erős rezgés vagy más, hibára utaló jelenség lépne fel. Vizsgálja meg a készüléket, hogy mi lehet a helytelen működés oka.
A csiszolótárcsát mindig a gyártó útmutatásainak megfelelően kell használni és tárolni.
Fémek csiszolásakor szikra keletkezhet. Ügyeljen a közelben tartózkodó személyek testi épsegére, illetve a gyúlékony anyagokat távolítsa el a munkaterületről. Ne használjon porszívót.
A készüléket mindig úgy kell tartani, hogy a keletkező szikra, illetve a por ne a munkavégzőre szálljon.
Kőzetek vágásához mindig használjon vezetősínt.
A készülék használata előtt vizsgálja meg, hogy a szorítóanya megfelelően meg van-e húzva.
A munkadarabot rögzíteni kell, amennyiben saját súlya nem tartja meg biztonságosan. A munkadarabot nem szabad kézzel vezetni a tárcsa irányába.
Rendkívüli körülmények közötti használat esetén (pl. fémek támasztó tányérral és vulkánfiber-csiszolókoronggal történő simára csiszolásakor) erős szennyeződés keletkezhet a sarokcsiszoló belsejében. Ilyen használati feltételek esetén biztonsági okokból alaposan meg kell tisztítani a sarokcsiszoló belsejét a fémlerakódásoktól, és feltétlenül hibaáram védőkapcsolót (FI-relé) kell a készülék elé kapcsolni. A FI-védőkapcsoló működésbe lépése után a gépet be kell küldeni javításra.
Azoknál a szerszámoknál amelyeket menetes csiszolókkal kíván használni, győződjön meg róla, hogy a csiszoló elég hosszú ahhoz, hogy elfogadja a tengely hosszát.
Vágási munkálatokhoz a tartozékok közül a zárt védőburkolatot kell használni.
RENDELTETÉSSZERÜ HASZNÁLAT
A sarokcsiszoló sok anyag vágására és nagyoló csiszolására használható, pl. fémhez vagy köhöz, valamint műanyag csiszolótányérral való csiszoláshoz. A készülék acél drótkefével is használható. Kétséges esetben fi gyelembe kell venni a tartozék gyártójának útmutatásait.
A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni.
HÁLÓZATI CSATLAKOZTATÁS
A készüléket csak egyfázisú váltóáramra és a teljesítménytáblán megadott hálózati feszültségre csatlakoztassa. A csatlakoztatás védőérintkező nélküli dugaszolóaljzatokra is lehetséges, mivel a készülék felépítése II. védettségi osztályú.
A bekapcsolás rövid feszültségesést idézhet elő. A kedvezőtlen hálózati feltételek más gépek működésében is zavart okozhatnak. Kisebb, mint 0,2 Ohm hálózati impedenzia esetén nem kell zavarral számolni.
KARBANTARTÁS
A készülék szellőzőnyílásait mindig tisztán kell tartani.
Rövidzárlat veszélye miatt a szellőzőnyílásokba nem kerülhetnek fémdarabkák.
Javításhoz, karbantartáshoz kizárólag AEG alkatrészeket és tartozékokat szabad használni. A készülék azon részeinek cseréjét, amit a kezelési útmutató nem engedélyez, kizárólag a javításra feljogosított márkaszervíz végezheti. (Lásd a szervízlistát)
Szükség esetén a készülékek robbantott ábráját - a készülék típusa és tízjegyű azonosító száma alapján a területileg illetékes AEG márkaszervíztől vagy közvetlenül a gyártótól (AEG Electric Tools GmbH, Max-Eyth-Straße 10, D-71364 Winnenden, Germany) lehet kérni.
SZIMBÓLUMOK
Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
FIGYELEM! FIGYELMEZTETÉS! VESZÉLY!
Munkavégzés közben ajánlatos védőszemüveget viselni.
Karbantartás, javítás, tisztítás, stb. előtt előtt a készüléket áramtalanítani kell.
Azokat a tartozékokat, amelyek gyárilag nincsenek a készülékhez mellékelve, külön lehet megrendelni.
Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekrol szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani.
WS 2200 WS 2200-180 WS 2200-230
| Nazivna sprejemna moč | 2200 | W | 2200 | W |
| Nazivno število vrtljajev | 8500 | min^-1 | 6600 | min^-1 |
| Brusilne plošče ø | 180 | mm | 230 | mm |
| Vretenasti navoj | M | 14 | M | 14 |
| Teža po EPTA-proceduri 01/2003 | 5,7 | kg | 5,8 | kg |
Informacije o hrupnosti/vibracijah
Vrednosti merjenja ugotovljene ustrezno z EN 60 745.
