WS 2200180 - Jahvataja AEG - Tasuta kasutusjuhend
Leidke seadme juhend tasuta WS 2200180 AEG PDF-formaadis.
| Toote tüüp | Nurklihvija (veski) |
| Mark | AEG |
| Mudel | WS 2200180 |
| Ketta läbimõõt | 180 mm |
| Nimivõimsus | 2200 W |
| Tühikäigupöörete arv | 8500 min⁻¹ |
| Võlli keerme | M14 |
| Kaal | 5,7 kg |
| Helirõhutase (K=3 dB) | 94,3 dB(A) |
| Helivõimsustase (K=3 dB) | 105,3 dB(A) |
| Vibratsioon (lõikamine/jämetöötlemine) | 7,6 m/s² (K=1,5 m/s²) |
| Vibratsioon (lihvimine) | 15,9 m/s² (K=1,5 m/s²) |
| Kaitseklass | II |
| Toitepinge | Ühefaasiline 230 V |
| Peamised kasutusalad | Lihvimine, lõikamine, poleerimine, metalliharjamine |
| Lisakäepide | Jah |
| Kaitsekate | Jah (kaasas) |
| Soovitatav kuulmiskaitse | Jah |
| Hooldus | Puhastage regulaarselt ventilatsiooniavasid |
| Varuosad | Saadaval AEG teeninduses |
| Garantii | Vaata kaasasolevat brošüüri |
Korduma kippuvad küsimused - WS 2200180 AEG
Kasutajate küsimused teemal WS 2200180 AEG
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Jahvataja PDF-formaadis tasuta! Leidke oma juhend WS 2200180 - AEG ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. WS 2200180 kaubamärgi AEG.

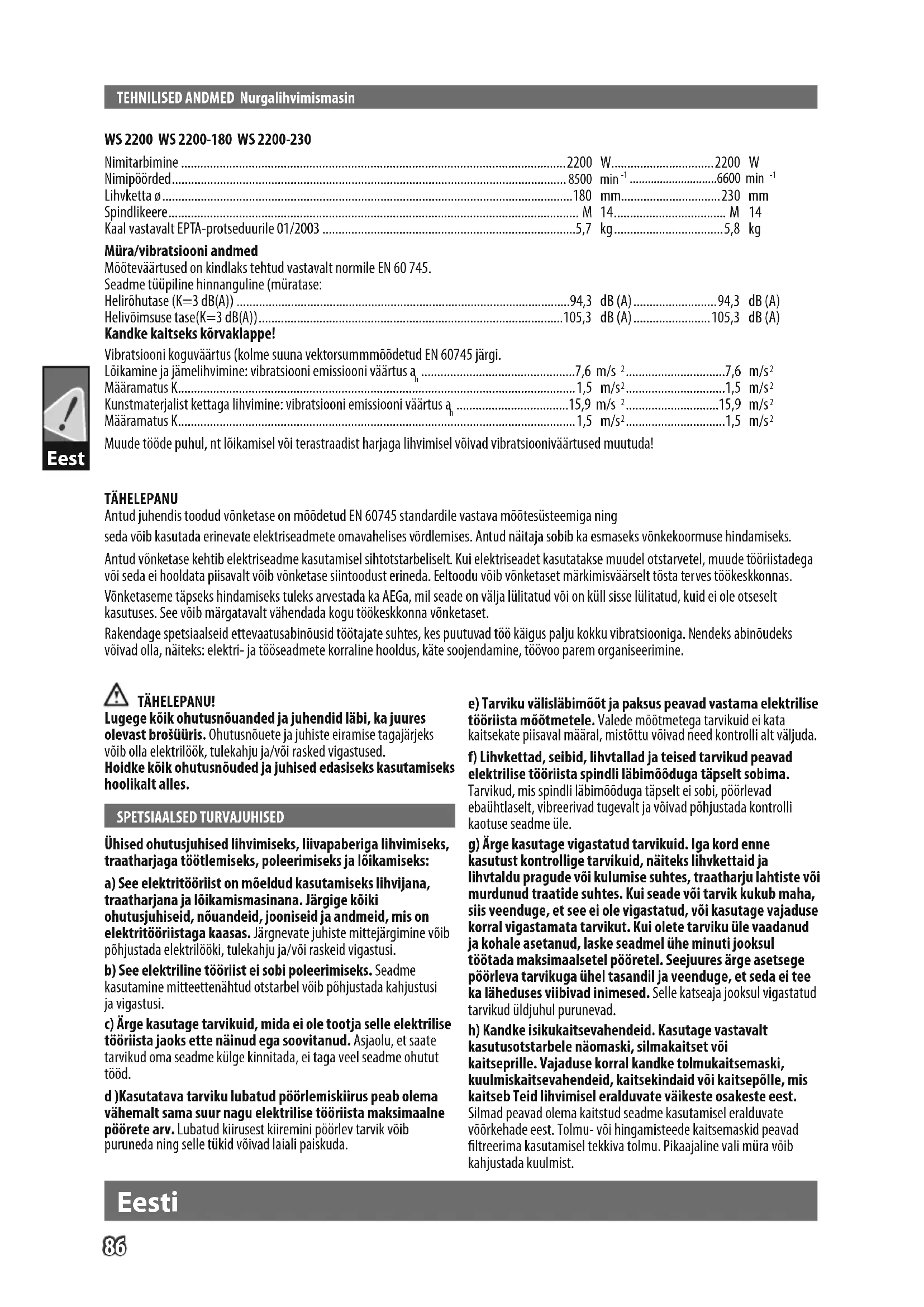

KASUTUSJUHEND WS 2200180 AEG
Algupärane kasutusjuhend
Kasutage ainult tootja ettenähtud völlimutreid. Ärge kasutage kiirmutreid!
Müra/vibratsiooni andmed
Mõõteväärtused on kindlaks tehtud vastavalt normile EN 60 745.
Seadme tüüpiline hinnanguline (müratase:
Helirôhutase (K=3 dB(A)) 94,3 dB (A) 94,3 dB (A)
Helivõimsuse tase(K=3 dB(A))....105,3 dB (A)....105,3 dB (A)
Kandke kaitseks körvaklappe!
Vibratsiooni koguväärtus (kolme suuna vektorsummmöödetud EN 60745 järgi.
Lõikamine ja jämelihvimine: vibratsiooni emissiooni väärtus a _h ....7,6 m/s ^2 ....7,6 m/s ^2
Määramatus K....1,5 m/s ^2 ....1,5 m/s ^2
Kunstmaterjalist kettaga lihvimine: vibratsiooni emissiooni väärtus a. 15,9 m/s ^2 15,9 m/s ^2
Määramatus K....1,5 m/s ^2 ....1,5 m/s ^2
Muude tööde puhul, nt löikamisel vöi terastraadist harjaga lihvimisel vöivad vibratsiooniväärtused muutuda!
TÄHELEPANU
Antud juhendis toodud võnketase on mõõdetud EN 60745 standardile vastava mõõtesüsteemiga ning
seda võib kasutada erinevate elektriseadmete omavahelises võrdlemises. Antud näitaja sobib ka esmaseks võnkekoormuse hindamiseks.
Antud võnketase kehtib elektriseadme kasutamisel sihtotstarbeliselt. Kui elektriseadet kasutatakse muudel otstarvetel, muude tööriistadega või seda ei hooldata piisavalt võib võnketase siintoodust erineda. Eeltoodu võib võnketaset märkimisväärselt tõsta terves töökeskkonnas.
Võnketaseme täpseks hindamiseks tuleks arvestada ka AEGa, mil seade on välja lülitatud või on küll sisse lülitatud, kuid ei ole otseselt kasutuses. See võib märgatavalt vähendada kogu töökeskkonna võnketaset.
Rakendage spetsiaalseid ettevaatusabinõusid töötajate suhtes, kes puutuvad töö käigus palju kokku vibratsiooniga. Nendeks abinõudeks võivad olla, näiteks: elektri- ja tööseadmete korraline hooldus, käte soojendamine, töövoo parem organiseerimine.
TÄHELEPANU!
Lugege köik ohutusnöuanded ja juhendid läbi, ka juures olevast brošüüris. Ohutusnöuete ja juhiste eiramise tagajärjeks vöib olla elektrilöök, tulekahju ja/vöi rasked vigastused.
Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ühised ohutusjuhised lihvimiseks, liivapaberiga lihvimiseks, traatharjaga töötlemiseks, poleerimiseks ja lõikamiseks:
a) See elektritööriist on möeldud kasutamiseks lihvijana, traatharjana ja lõikamismasinana. Järgige kõiki ohutusjuhiseid, nõuandeid, jooniseid ja andmeid, mis on elektritööriistaga kaasas. Järgnevate juhiste mittejärgimine võib põhjustada elektrilööki, tulekahju ja/või raskeid vigastusi.
b) See elektriline tööriist ei sobi poleerimiseks. Seadme kasutamine mitteettenähtud otstarbel võib põhjustada kahjustusi ja vigastusi.
c) Ärge kasutage tarvikuid, mida ei ole tootja selle elektrilise tööriista jaoks ette näinud ega soovitanud. Asjaolu, et saate tarvikud oma seadme külge kinnitada, ei taga veel seadme ohutut tööd.
d) Kasutatava tarviku lubatud pöörlemiskiirus peab olema vähemalt sama suur nagu elektrilise tööriista maksimaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik vöib puruneda ning selle tükid vöivad laiali paiskuda.
e) Tarviku välisläbimõõt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega tarvikuid ei kata kaitsekate piisaval määral, mistõttu võivad need kontrolli alt väljuda.
f) Lihvkettad, seibid, lihvtallad ja teised tarvikud peavad elektrilise tööriista spindli läbimõõduga täpselt sobima.
Tarvikud, mis spindli läbimõõduga täpselt ei sobi, pöörlevad ebäuhtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotuse seadme üle.
g) Ärge kasutage vigastatud tarvikuid. Iga kord enne kasutust kontrollige tarvikuid, näiteks lihvkettaid ja lihvtaldu pragude või kulumise suhtes, traatharju lahtiste või murdunud traatide suhtes. Kui seade või tarvik kukub maha, siis veenduge, et see ei ole vigastatud, või kasutage vajaduse korral vigastamata tarvikut. Kui olete tarviku üle vaadanud ja kohale asetanud, laske seadmel ühe minuti jooksul töötada maksimaalsetel pööretel. Seejuures ärge assetsege pöörleva tarvikuga ühel tasandil ja veenduge, et seda ei tee ka läheduses viibivad inimesed. Selle katseaja jooksul vigastatud tarvikud üldjuhul purunevad.
h) Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest.
Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.
Eesti
i) Veenduge, et teised inimesed on tööpiirkonnast ohutus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku murdunud tükid võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool otsest tööpiirkonda.
j) Tööde puhul, kus löikeseade vöib minna vastu peidetud elektrijuhtmeid vöi seadme enda toitejuhet, hoidke kinni seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmega vöib pingestada ka löikeseadme metallist osad ning pöhjustada elektrilöögi.
k) Hoidke toitejuhe pöörlevatest tarvikutest eemal.
Kontrolli kaotusel seadme üle tekib toitejuhtme läbilõikamise või kaasahaaramise oht ning Teie käsi võib pöörleva tarvikuga kokku puutuda.
I) Ärge pange seadet käest enne, kui seadme spindel on täielikult seiskunud. Pöörlev tarvik vöib aluspinnaga kokku puutuda, mille tagajärjeks vöib olla kontrolli kaotus seadme üle.
m) Seadme transportimise ajal ärge laske seadmel töötada. Teie röivad vöivad pöörleva tarvikuga juhuslikult kokku puutuda ning tarvik vöib tungida Teie kehasse.
n) Puhastage regulaarselt elektritööriista öhutuspilusid. Mootori ventilaator tömbab korpusesse tolmu, ja metalltolmu kogunemine vöib pöhjustada elektrilist ohtu.
o) Ärge kasutage seadet põlevate materjalide läheduses. Seadmest lenduvad sädemed võivad neid materjale süüdata.
p) Ärge kasutage instrumente, mille jaoks on vaja jahutusvedelikke. Vee või muude vedelate jahutusvahendite kasutamine võib põhjustada elektrilöögi.
Tagasilöök ja sellega seonduvad ohutusnõuded
Tagasilöök tekib ootamatu reaktsioonina siis, kui pöörlev instrument, näiteks löikeketas, lihvetas, traathari vms. jääb kuhugi kinni või blokeerub. Kinnijäämise või blokeeringu korral jääb pöörlev instrument järsult seisma, kontrolli alt väljunud elektritööriist aga paiskub suure kiirendusega instrumenti pöörlemisele vastassuunas.
Kui näiteks lihvketas toorikus kinni kiildub, võib tagajärjeks olla tagasilöök või lihvketta murdumine. Lihvketas liigub sõltuvalt ketta pöörlemissuunast kas seadme kasutaja poole või kasutajast eemal. Seejuures võivad lihvkettad ka murduda.
Tagasilöök on tööriista värkasutamise ja/või valede töövõtete tagajärg. Seda saab vältida, võt tes tarvitusele sobivad ettevaatusabinõud, mis on toodud allpool.
a) Hoidke elektritööriista tugevasti kinni ning viige oma keha ja käed asendisse, milles te suudate tagasilöögi jõule vastu seista. Kasutage alati lisakäepidet, kui see on olemas, et te säilitaksite seadme üle tagasilöögi või forsseeritud töötamise reaktsioonimomendi korral maksimaalse kontrolli. Seadme kasutaja on sobivate ettevaatusabinõudega suuteline tagasilöögi- ja reaktsioonijõude valitsema.
b) Ärge pange oma kätt kunagi pöörleva instrumenti lähedusse. Instrument vöib tagasilöögi korral tabada teie kätt.
c) Hoidke oma keha sellest piirkonnast eemal, kuhu elektritööriist vöib tagasilöögi korral liikuda. Tagasilöök paiskab elektritööriista lõikeketta liikumisele vastupidisesse suunda.
d) Olge eriti ettevaatlik nurkade, teravate servade jms. töötlemisel. Vältige instrumentendi tagasipörkumist töödeldavalt materjalilt või sellesse kinnijäämist. Pöörlev instrument kaldub nurkade ja teravate servade töötlemisel või tagasipörkumisel kinni kiiluma. See võib põhjustada seadme üle kontrolli kaotamise või tagasilöögi.
e) Ärge kasutage kett- või hammasketast. Sellised lõikevahendid põhjustavad sageli tagasilööki või kontrolli kaotamist elektritööriista üle.
Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel
a) Kasutage üksnes elektrilise tööriista jaoks ette nähtud lihvimistarvikut ja selle lihvimistarviku jaoks ette nähtud kettakaitset. Lihvimistarvikuid, mis ei ole elektrilise tööriista jaoks ette nähtud, ei kata kettakaitse piisavalt ning seetõttu on need ohtlikud.
b) Kasutage alati kaitsekatet. Kaitsekate peab olema kindlalt tööriistale paigaldatud ja reguleeritud nii, et on tagatud täielik ohutus, s.t et kasutaja poole on suunatud võimalikult väike osa lõikekettast. Kaitsekate peab kaitsma kasutajat eemalepaiskuvate kildude juhusliku kokkupuute eest lõikeketta.
c) Lihvimistarvikuid tohib kasutada üksnes soovitatud kasutusotstarvetel. Näiteks: Ärge kunagi kasutage lihvimiseks lõikeketta külgpinda. Lõikekettad on ette nähtud materjali lõikamiseks ketta servaga. Külgsuunas rakendatavate jõudude toimel võivad need kettad puruneda.
d) Kasutage valitud lihvketta jaoks alati öige suuruse ja kujuga ning vigastamata seibi. Sobivad seibid kaitsevad lihvcetast ja vähendavad lihvketta purunemise ohtu.
Lõikeketaste seibid võivad lihvcetaste seibidest erineda.
e) Ärge kasutage suuremate elektriliste tööriistade kulunud lihvkettaid. Suuremate elektriliste tööriistade lihvkettad ei ole ette nähtud kasutamiseks väiksemate seadmete körgematel pööretel ja vöivad puruneda.
Täiendavad spetsiifilised ohutusnöuded lõikamiseks
a) Vältige lõikeketta blokeerumist või kettale ülemäärase suure surve rakendamist. Ärge üritage lõigata liiga sügavalt. Lõikeketta ülekoormamine kiirendab selle kulumist ning suurendab viltuvajumise ja blokeerumisohtu ning seeläbi tagasilöögi või lõikeketta purunemise võimalust.
b) Vältige pöörleva lõikeketta ette ja taha jäävat piirkonda. Kui juhite lõikeketast toorikus endast eemale, võib seade tagasilöögi korral koos pöörleva kettaga otse Teie suunas paiskuda.
c) Kui lõikeketas jääb kinni või te katkestate töö, lülitage seade välja ja oodake, kuni ketas on täielikult seisma jäänud. Ärge üritage veel pöörlevat lõikeketast lõigatavast materjalist välja tömmata, sest sellega võite esile kutsuda tagasilöögi. Tehke kindlaks ja kõrvaldage kinnikiilumise põhjus.
d) Ärge lülitage elektritööriista uuesti sisse, kuni see on veel töödeldava detaili sees. Laske löikekettal esmalt täisvõimsusel pöörlema hakata ja jätkake siis ettevaatlikult löikamist. Vastasel juhul võib ketas kinni jääda, töödeldavast detailist välja hüpata või põhjustada tagasilööki.
e) Toestage suured plaadid või detailid, et vähendada kinnikiilunud lõikekettast tuleneva tagasilöögi ohtu. Suured detailid võivad omaenda raskuse alla läbi vajuda. Töödeldav detail peab olema toestatud mõlemalt poolt: nii lõike kui ka serva läheduses.
f) Olge eriti ettevaatlik „taskute” lõikamisel olemasolevatesse seintesse või muudesse kohtadesse, kus teil puudub nähtavus. Materjalisse sisenev lõikeketas võib lõigata puruks gaasi-, vee- või elektrijuhtmed või muud objektid ning põhjustada tagasilöögi.
Eesti
Spetsiifilised ohutusnõuded liivapaberiga lihvimisel
a) Ärge kasutage liiga suurte möötmetega lihvpabereid, juhinduge tootja andmetest lihvpaberi suuruse kohta. Üle lihvtalla ulatuvad lihvpaberid võivad põhjustada vigastusi, samuti lihvpaberi kinnijäämist, rebenemist või tagasilööki.
Spetsiifilised ohutusjuhised traatharjade kasutamisel
a) Pidage silmas, et traatharjadest eraldub traaditükke ka tavapärasel kasutamisel. Ärge rakendage liiga tugevat survet. Eemalepaiskuvad traaditükid võivad läbi õhukeste riiete Teie kehasse tungida.
b) Kettakaitse kasutamisel vältige kettakaitse ja traatharja kokkupuute võimalust. Taldrik- ja kaussharjade läbimõõt võib rakendatava surve ja tsentrifugaaljõudude toimel suureneda.
Välitingimustes asuvad pistikupesad peavad olema varustatud rikkevoolukaitselülititega (FI, RCD, PRCD). Seda nõutakse Teie elektriseadme installeerimiseeskirjas. Palun pidage sellest meie seadme kasutamisel kinni.
Puru ega pilpaid ei tohi eemaldada masina töötamise ajal.
Masin peab pistikupessa ühendamisel olema alati väljalülitatud seisundis.
Ärge pange kätt töötava masina ohupiirkonda.
Kasutage alati lisakäepidet.
Lülitage seade välja kohe, kui tekib märgatav vibratsioon või märkate muid puudusi. Kontrollige masin üle, et põhjus kindlaks teha.
Kasutage ja säilitage lihvkettaid alati vastavalt valmistaja juhistele.
Metallide lihvimisel tekib sädemeid. Veenduge selles, et inimesed poleks ohustatud. Tuleohu töttu ei tohi lähedal (sädemete piirkonnas) olla tuleohtlikke materjale. Ärge kasutage tolmu äraimemist.
Hoidke seadet alati nii, et sädemed või lihvimistolm lendaksid kehast eemale.
Kivi lõikamisel on kohustuslik kasutada juhtrööbast.
Ääriku mutter peab enne masina käikulaskmist olema pingutatud.
Töödeldav toorik tuleb kinnitada, kui ta ei seisa oma kaaluga. Ärge kunagi juhtige toorikut ketta vastu käega.
Ekstreemsetes tingimustes (nt tugiketta ja vulkaanfiiber-lihvkettaga metallide siledaks lihvimine) töötamisel vöib nurklihvijasse koguneda rohkesti puru ja prahti. Ohutuse tagamiseks tuleb niisugustes tingimustes töötamisel metallpindu seest korralikult puhastada, tingimata tuleb paigaldada rikkevoolukaitselüliti. Kui rikkevoolukaitselüliti reageerib, tuleb masin saata ülekontrollimisele.
Keermestatud kettaga varustada tulevate lihvimisvahendite puhul tagage kettas oleva keerme piisav pikkus spindli jaoks.
Lõiketöödel kasutada kinnist kaitsekatet lisatarvikute programmist.
KASUTAMINE VASTAVALT OTSTARBELE
Nurklihvija sobib erinevate materjalide (nt metall, kivi) löikamiseks ja jämelihvimiseks, kunstmaterjalist kettaga lihvimiseks ja terastraadist harjaga töötamiseks. Kahtluse korral järgida tarvikute tootja öpetusi.
Antud seadet tohib kasutada ainult vastavalt äranäidatud otstarbele.
VÖRKU ÜHENDAMINE
Ühendage ainult ühefaasilise vahelduvvooluga ning ainult andmesildil toodud vörgupingega. Ühendada on vöimalik ka kaitsekontaktita pistikupesadesse, kuna nende konstruktsioon vastab kaitseklassile II.
Sisselülitusprotsessid tekitavad lühiajalisi pingelange. Ebasoodsate võrgutingimuste korral võib see mõjuda ka teistele seadmetele. Väiksemate võrgu näivtakistuste puhul kui 0,2 oomi pole häireid oodata.
HOOLDUS
Hoidke masina õhutuspilud alati puhtad.
Lühiseohu töttu ei tohi öhutuspiludesse sattuda metallosi.
Kasutage ainult AEG tarvikuid ja tagavaraosi. Detailid, mille väljavahetamist pole kirjeldatud, laske välja vahetada AEG klienditeeninduspunktis (vaadake brošüüri garantii / klienditeeninduste aadressi.
Vajaduse korral võite tellida seadme läbilõikejoonise, näidates ära masina tüübi ja andmesildil oleva kümnekohalise numbri. Selleks pöörduge klienditeeninduspunkti või otse: AEG Electric Tools GmbH, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SÜMBOLID
Palun lugege enne käikulaskmist kasutamisjuhend hoolikalt läbi.
TÄHELEPANU! OHUD!
Masinaga töötades kandke alati kaitseprille.
Enne kõiki töid masina kallal tömmake pistik pistikupesast välja.
Tarvikud - ei kuulu tarne komplekti, soovitatav täiendus on saadaval tarvikute programmis.
Ärge käidelge kasutuskölbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb asutuskölbmatuks muutunud elektrilised tööriistad koguda eraldija keskkonnasäästlikult korduskasutada või ringlusse võtta.
Eesti
WS 2200 WS 2200-180 WS 2200-230
