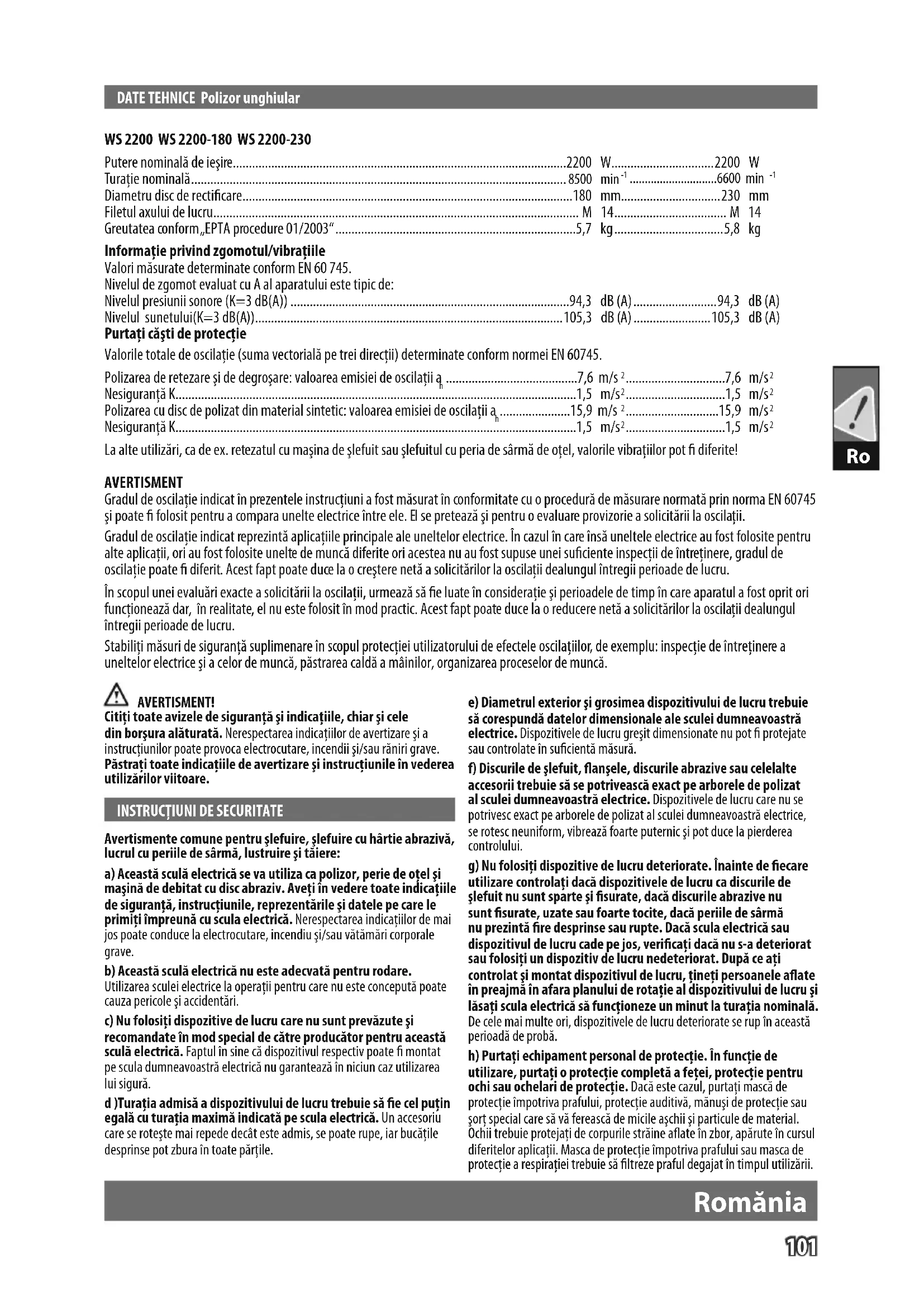

MANUAL DE UTILIZARE WS 2200180 AEG
Instrucțiuni de folosire originale
Pentru lucrări de retezare!
Utilizați numai piulițele de strângere recomandate de către producător. Nu utilizați niciodată piulițe de strângere rapidă!
| Putere nominală de ieșire | 2200 | W | 2200 | W |
| Turație nominală | 8500 | min^-1 | 6600 | min^-1 |
| Diametru disc de rectificare | 180 | mm | 230 | mm |
| Filetul axului de lucru | M | 14 | M | 14 |
| Greutatea conform „EPTA procedure 01/2003“ | 5,7 | kg | 5,8 | kg |
Informatie privind zgomotul/vibratiile
Valori măsurate determinate conform EN 60 745.
Nivelul de zgomot evaluat cu A al aparatului este tipic de:
Nivelul presiunii sonore (K=3 dB(A)) 94,3 dB (A) 94,3 dB (A)
Nivelul sunetului(K=3 dB(A))....105,3 dB (A)....105,3 dB (A)
Purtați căști de protectie
Valorile totale de oscilație (suma vectorială pe trei direcții) determinate conform normei EN 60745.
Polizarea de retezare și de degroșare: valoarea emisiei de oscilații a 7,6 m/s ^2 7,6 m/s ^2
Nesiguranță K....1,5 m/s ^2 ....1,5 m/s ^2
Polizarea cu disc de polizat din material sintetic: valoarea emisiei de oscilatii a 15,9 m/s ^2 15,9 m/s ^2
Nesiguranță K....1,5 m/s ^2 ....1,5 m/s ^2
La alte utilizări, ca de ex. retezatul cu mașina de șlefuit sau șlefuitul cu peria de sărmă de oțel, valorile vibrațiilor pot fi diferite!
AVERTISMENT
Gradul de oscilație indicat în prezentele instrucțiuni a fost măsurat în conformitate cu o procedură de măsurare normată prin norma EN 60745 și poate fi folosit pentru a compara unelte electrice între ele. El se pretează și pentru o evaluare provizorie a solicitării la oscilații.
Gradul de oscilație indicat reprezintă aplicațiile principale ale uneltelor electrice. În cazul în care însă uneltele electrice au fost folosite pentru alte aplicații, ori au fost folosite unelte de muncă diferite ori acestea nu au fost supuse unei suficiente inspecții de întreținere, gradul de oscilație poate fi diferit. Acest fapt poate duce la o creștere netă a solicitărilor la oscilații dealungul întregii perioade de lucru.
În scopul unei evaluări exacte a solicitării la oscilații, urmează să fie luate în considerație și perioadele de timp în care aparatul a fost oprit ori funcționează dar, în realitate, el nu este folosit în mod practic. Acest fapt poate duce la o reducere netă a solicitărilor la oscilații dealungul întregii perioade de lucru.
Stabiliti măsuri de siguranță suplimenare în scopul protecției utilizatorului de efectele oscilațiilor, de exemplu: inspectie de întreținere a uneltelor electrice și a celor de muncă, păstrarea caldă a mâinilor, organizarea proceselor de muncă.
AVERTISMENT!
Citiți toate avizele de siguranță și indicațiile, chiar și cele din borșura alăturată. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
INSTRUCTIUNI DE SECURITATE
Avertismente comune pentru șlefuire, șlefuire cu hârtie abrazivă, lucrul cu periile de sărmă, lustruire și tăiere:
a) Această sculă electrică se va utiliza ca polizor, perie de oțel și mașină de debitat cu disc abraziv. Aveți în vedere toate indicațiile de siguranță, instrucțiunile, reprezentările și datele pe care le primiți împreună cu scula electrică. Nerespectarea indicațiilor de mai jos poate conduce la electrocutare, incendiu și/sau vătămări corporale grave.
b) Această sculă electrică nu este adecvată pentru rodare. Utilizarea sculei electrice la operații pentru care nu este concepută poate cauza pericole și accidentări.
c) Nu folosiți dispositive de lucru care nu sunt prevăzute și recomandate în mod special de către producător pentru această sculă electrică. Faptul în sine că dispositivul respectiv poate fi montat pe scula dumneavoastră electrică nu garantează în niciun caz utilizarea lui sigură.
d) Turația admisă a dispozitivului de lucru trebuie să fie cel puțin egală cu turația maximă indicată pe scula electrică. Un accesoriiu care se rotește mai repede decât este admis, se poate rupe, iar bucățile desprinse pot zbura în toate părțile.
e) Diametrul exterior și grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greșit dimensionate nu pot fi protejate sau controlate în suficientă măsură.
f) Discurile de șlefuit, flanșele, discurile abrazive sau celelalte accesorii trebuie să se potrivească exact pe arborele de polizat al sculei dumneavoastră electrice. Dispozitivele de lucru care nu se potrivesc exact pe arborele de polizat al sculei dumneavoastră electrice, se rotesc neuniform, vibrează foarte puternic și pot duce la pierderea controlului.
g) Nu folosiți dispozitive de lucru deteriorate. Înainte de fiecare utilizare controlați dacă dispozitivele de lucru ca discurile de șlefuit nu sunt sparte și fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte tocite, dacă periile de sărmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificați dacă nu s-a deteriorat sau folosiți un dispozitiv de lucru nedeteriorat. După ce ați controlat și montat dispozitivul de lucru, țineți persoanele aflate în preajmă în afara planului de rotație al dispozitivului de lucru și lăsați scula electrică să funcționeze un minut la turația nominală. De cele mai multe ori, dispozitivele de lucru deteriorate se rup în această perioadă de probă.
h) Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material. Ochii trebuie protejați de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării.
Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
i) Aveți grijă ca celelalte persoane să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.
j) Tineți aparatul de mânerele izolate când executați lucrări la care scula tăietoare poate nimeri peste conductori electrici ascunși sau peste cablul propriu. Intrarea în contact a sculei tăietoare cu o linie electrică prin care circulă curent poate pune sub tensiune și componente metalice ale aparatului și să ducă la electrocutare.
k) Tineți cablul de alimentare departe de dispozitivele de lucru care se rotesc. Dacă pierdeți controlul asupra mașinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau brațul dumneavoastră poate nimeri sub dispozitivul de lucru care se rotește.
I) Nu puneți niciodată jos scula electrică înainte ca dispozitivul de lucru să se fi oprit complet. Dispozitivul de lucru care se rotește poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.
m) Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu dispozitivul de lucru care se rotește, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.
n) Curățați în mod regulat fantele de ventilație ale mașinii electrice. Suflanta motorului trage praf în carcasă, iar o acumulare accentuată de praf metallic poate cauza pericole electrice.
o) Nu utilizati aparatul în apropierea materialelor inflamabile. Scânteile pot aprinde aceste materiale.
p) Nu utilizați accesorii de lucru care necesită agenți de răcire fluizi. Utilizarea apei sau a altor agenți de răcire fluizi poate provoca scurtcircuit.
Reculul și indicații de siguranță corespunzătoare
Reculul reprezintă reacția bruscă rezultată ca urmare a rotirii unui accesoriu de lucru prins sau blocat, precum disc de șlefuit, suport de șlefuit, perie de sărmă etc. Prinderea sau blocarea duce la oprirea abruptă a accesoriuului de lucru aflat în rotație. Prin aceasta, un aparat necontrolat aflat în rotație este accelerat în locul unde s-a produs blocarea în sens opus direcției de rotație a accesoriuului de lucru.
Dacă, de exemplu, un disc de șlefuit se agață sau se blochează în piesa de lucru, marginea discului de șlefuit care penetrează direct piesa de lucru se poate agață în aceasta și duce astfel la smulgerea discului de șlefuit sau poate provoca recul. Discul de șlefuit se va deplasa către operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În această situație discurile de șlefuit se pot chiar rupe.
Reculul este consecința utilizării greșite sau defectuoase a ferăstrăului. El poate fi împiedicat prin măsuri de prevedere adecvate, conform celor descrise în cele ce urmează.
a) Tineți bine și strâns scula electrică și ajustați-vă poziția corpului și a brațelor într-o poziție în care puteți contracara forțele de recul. Dacă există, utilizați întotdeauna mânerul suplimentare pentru a controla cât mai bine forțele de recul sau momentele de reacțiune în cazul în care mașina este la turație maximă. Prin măsuri preventive adecvate, operatorul poate controla forțele de recul și de reacțiune.
b) Nu puneti mâna în apropierea unei componente aflate în rotație. În caz de recul, scula se poate mișca peste mâna dumneavoastră.
c) Evitați poziționarea corpului în aceeași zonă în care este mișcat aparatul în cazul unui recul. Forța de recul antrenează aparatul în direcția opusă mișcării discului de șlefuit, în zona în care s-a blocat.
d) Lucrați cu deosebită atenție în zona colțurilor, muchiilor ascuțite etc. Evitați ricoșeul sau înțepenirea accesoriiului de lucru în piesa de prelucrat. Accesoriiul de lucru aflat în rotație are tendința de a se înțepeni în zona colțurilor, a muchiilor ascuțite sau atunci când ricoșează. Acest lucru provoacă pierderea controlului sau un recul.
e) Nu folosiți pânze de ferăstrău cu lanț sau dințate. Asemenea scule pot produce frecvent un recul sau pot duce la pierderea controlului asupra mașinii electrice.
Avertismente speciale privind şlefuirea şi tăierea
a) Folosiți numai corpuri abrazive admise pentru scula dumneavoastră electrică și o apărătoare de protecție prevăzută pentru aceste corpuri abrasive. Corpurile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot fi acoperite și protejate suficient, fiind nesigure.
b) Folosiți întotdeauna capacul de protecție. Capacul de protecție trebuie să fie bine fixat de mașină și astfel reglat încât să fie asigurată siguranța maximă, adică, înspre persoana care deservește mașina să fie deschisă cea mai mică porțiune posibilă a discului tăietor. Capacul de protecție trebuie să protejeze persoana care deservește de fragmente și de un contact accidental cu scula de șlefuire.
c) Corpurile abrazive trebuie folosite numai pentru posibilitățile de utilizare recomandate. De exemplu: nu șlefuiți cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea unei forțe laterale asupra acestui corp abraziv poate duce la ruperea sa.
d) Folosiți întotdeauna flanșe de prindere nedeteriorate având dimensiuni și forme corespunzătoarte discului de șlefuit ales de dumneavoastră. Flanșele adecvate sprijină discul de șlefuit diminuând astfel pericolul ruperii acestuia. Flanșele pentru discuri de tăiere pot fi diferite față de flanșele pentru alte discuri de șlefuit.
e) Nu întrebuințați discuri de șlefuit uzate provenind de la scule electrice mai mari. Discurile de șlefuit pentru sculele electrice mai mari nu sunt concepute pentru turațiile mai ridicate ale sculelor electrice mai mici și se pot rupe.
Alte avertismente speciale privind tăierea
a) Evitați blocarea discului sau o forță de apăsare prea mare. Nu efectuați tăieturi prea adânci. Suprasarcina discului crește solicitarea acestuia și incidența teșirii sau blocării, și astfel apariția unui recul sau unei rupturi a corpului de șlefuit.
b) Evitați zona din fața și din spatele discului de tăiere care se rotește. Dacă deplasați discul de tăiere în piesa de lucru în direcție opusă dumneavoastră, în caz de recul, scula electrică împreună cu discul care se rotește pot fi proiectate direct spre dumneavoastră.
c) Dacă discurile se înțepenesc sau dacă întrerupeți lucrul, opriți aparatul și țineți-l în mână până la oprirea definitivă. Nu încercați niciodată să scoateți discul aflat în mișcare din tăietură, altfel se poate provoca un recul. Identificați și remediați cauza înțepenirii.
d) Nu reporniți mașina electrică atât timp cât se află în piesă. Lăsați discul tăietor să ajungă la turația sa maximă și apoi continuați cu grijă debitarea. În caz contrar, discul se poate agăța, poate sări din piesă sau poate provoca un recul.
e) Sprijiniti plăcile sau piesele de dimensiuni mai mari, pentru a evita riscul unui recul provocat de un disc înțepenit. Piesele mari se pot îndoi sub greutatea dumneavoastră. Piesa trebuie sprijinită pe ambele părți, și anume atât în apropierea discului, cât și la muchie.
f) Procedați cu deosebită atenție în cazul decupărilor în pereți preexistenți sau alte zone în spatele cărora nu aveți vizibilitate. Discul intrat în material poate provoca un recul la contactul cu conductele de gaz, de apă sau electrice, sau alte obiecte.
Avertismente speciale privind şlefuirea cu hârtie abrazivă
a) Nu întrebuințați foi abrazive supradimensionate ci respectați indicațiile fabricantului privitoare la dimensiunile foilor abrasive. Foile abrazive care depășesc marginile discului abraziv, pot cauza răniri precum și agățarea, ruperea foilor abrazive, sau pot duce la recul.
Avertismente speciale privind lucrul cu periile de sârmă
a) Tineți seama de faptul că peria de sărmă pierde bucăți de sărmă chiar în timpul utilizării obișnuite. Nu suprasolicitați
România
firele de sârmă printr-o apăsare prea puternică. Bucățile de sărmă desprinse pot pătrunde cu ușurință prin îmbrăcămintea subțire și/sau în piele.
b) Dacă se recomandă o apărătoare de protecție, împiedicați contactul dintre apărătoarea de protecție și peria de sărmă.
Discurile-perie și periile-oală își pot mări diametrul sub acțiunea presiunii de apăsare și a forțelor cenrifuge.
Aparatele utilizate în multe locații diferite inclusiv în aer liber trebuie conectate printr-un disjuncor (FI, RCD, PRCD) care previne comutarea.
Rumegușul și spanul nu trebuie îndepărtate în timpul funcționării mașinii. Conectați la rețea numai când mașina este oprită.
Nu intrați niciodată în zona de pericol a plăcii când este în mișcare.
Utilizati întotdeauna mânerul auxiliar.
Opriti imediat mașina în caz de vibrății puternice sau dacă apar alte defectiuni. Verificati mașina pentru depistarea cauzei.
Întotdeauna utilizati și păstrați discurile de șlefuire numai în conformitate cu instrucțiunile producătorului.
Când se şlefuieşte metal, se produc scântei zburatoare. Aveți grijă că nici o persoana să nu fie pusă în pericol. Datorită pericolului de încendiu , nici un material combustibil nu trebuie să fie amplasat în vecinătate (în zona de zbor a scânteilor)
Aveți grijă că nci o scânteie sau praf de șlefuit să nu
Când se taie piatra, trebuie utilizat papucul de ghidare!
Piulița de reglare trebuie să fie stransă înainte de începerea lucrului cu această mașina.
Piesa de prelucrat trebuie fixată dacă nu este suficient de grea pentru a fi stabilă. Nu îndreptați niciodată piesa de prelucrat către discul polizorului cu mîna dvs.
În condiții extreme de utilizare (de ex. lustruirea metalelor cu platanul de reazem și cu discurile de șlefuit din fibră vulcanizată), în interiorul polizorului unghiular poate apărea murdărie în cantitate mare. În asemenea condiții de utilizare, din motive de siguranță este necesară o curățare temeinică a depunerilor metalice din interior și, obligatoriu, înserierea unui întrerupător diferențial. În caz de declanșare a întrerupătorului diferențial, mașina se va trimite la reparat.
Pentru sculele care se intenționează a fi dotate cu roți cu orificiu filetat, asigurați-vă că filetul roții este destul de lung pentru a accepta lungimea axului.
Pentru lucrări de retezare folosiți casca de protecție din programul de accesorii.
CONDITII DE UTILIZARE SPECIFICATE
Mașina de șlefuit unghiuri poate fi utilizată la retezarea și la rectifi carea de degroșare a numeroase materiale, ca de ex. metale sau piatră, precum și pentru polizatul cu disc de polizat din material plastic, de asemenea pentru lucrul cu peria de sărmă de oțel. În caz de dubiu, țineți cont de indicațiile fabricanților de accesorii.
Nu utilizați acest produs în alt mod decât cel stabilit pentru utilizare normală
ALIMENTARE DE LA RETEA
Conectați numai la priza de curent alternativ monofazat și numai
la tensiunea specificată pe placuța indicatoare. Se permite conectarea și la prize fără impamantare dacă modelul se conformează clasei II de securitate.
Socurile de curent pot produce câderi de tensiune pe termen scurt. În condiții nefavorabile de alimentare cu energie, alte echipamente pot fi afectate. Dacă impedanța sistemului de alimentare este mai mica de 0,2 Ohm, sunt puține șanse să apară defectiuni.
INTRETINERE
Fantele de aerisire ale mașinii trebuie să fie menținute libere tot timpul Nu lăsați nici o piesă metalică să intre în fantele de aerisire - pericol de scur circuit.
Utilizați numai accesorii și piese de schimb AEG. Dacă unele din componente care nu au fost descrise trebuie înlocuite, vă rugăm contactați unul din agenții de service AEG (vezi lista noastră pentru service / garanți
Dacă este necesară, se poate comanda o imagine descompusă a sculei. Vă rugăm menționați numărul art. Precum și tipul mașinii tipărit pe etichetă și comandați desenul la agenții de service locali sau direct la AEG Electric Tools GmbH, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SIMBOLURI
Va rugăm citiți cu atenție instrucțiunile înainte de pornirea mașinii
ATENTIE! AVERTISMENT! PERICOL!
Purtați întotdeauna ochelari de protecție când utilizați mașina.
Întotdeauna scoateți stecherul din priză înainte de a efectua intervenții la mașină.
Accesoriu - Nu este inclus în echipamentul standard, disponibil ca accesoriu
Nu aruncați scule electrice în gunoiul menajer! Conform directivei europene nr. 2002/96/EC referitor la aparate electrice și electronice uzate precum și la transpunerea acesteia în drept național, sculele electrice trebuiec colectate separat și introduse într-un circuit de reciclare ecologic.
WS 2200 WS 2200-180 WS 2200-230
输入功率....2200 W....2200 W
额定转速....8500 min ^-1 ....6600 min ^-1
磨片直径....180 mm....230 mm
主轴螺纹....M 14....M 14
重量符合EPTA - Procedure01 / 2003....5,7 kg....5,8 kg
