WS 2200180 - Trituratore AEG - Manuale utente e istruzioni gratuiti

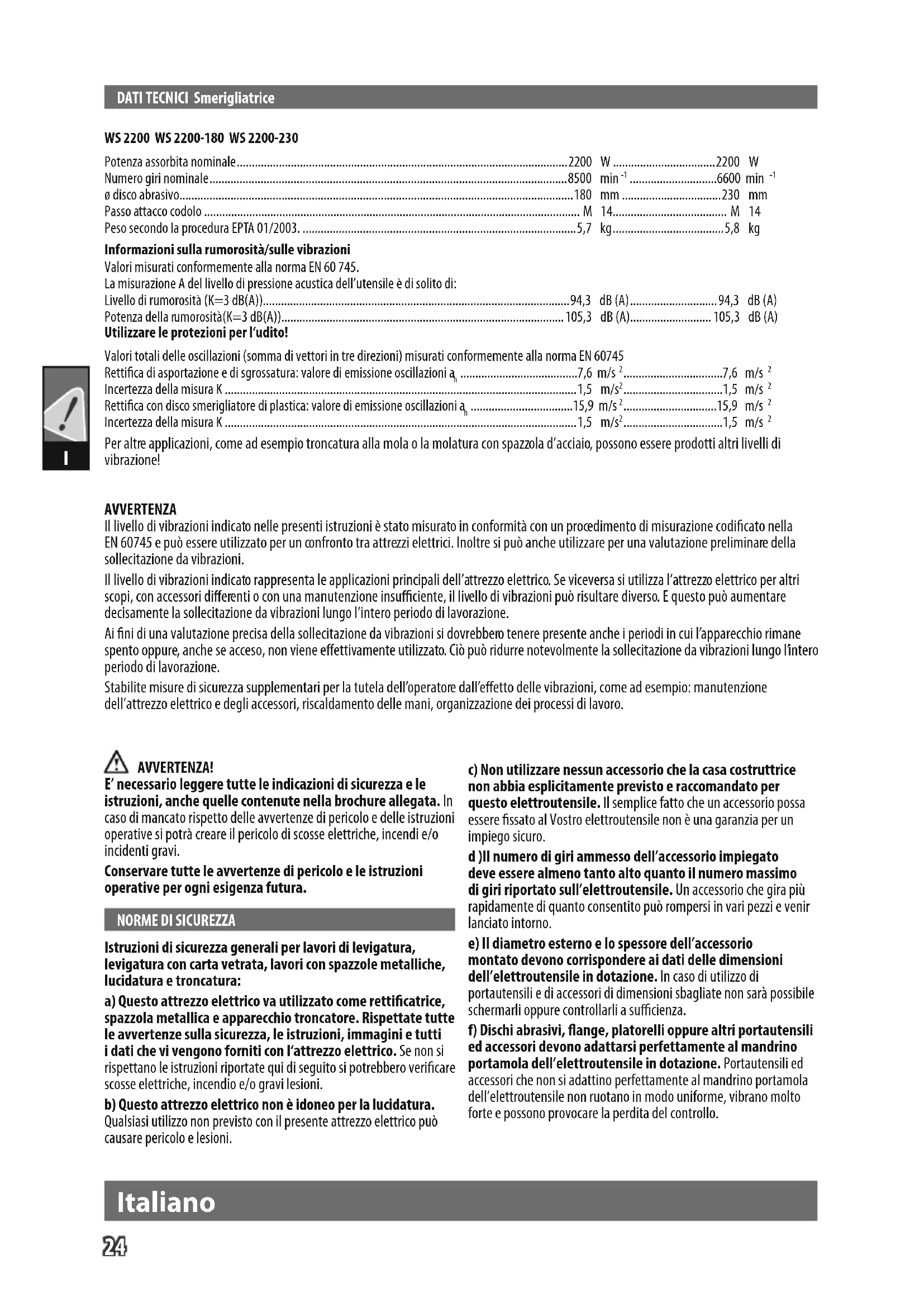

MANUALE UTENTE WS 2200180 AEG

Rettica con disco smerigliatore di plastica: valore di emissione oscillazioni a

Per altre applicazioni, come ad esempio troncatura alla mola o la molatura con spazzola d’acciaio, possono essere prodotti altri livelli di vibrazione! AVVERTENZA Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codicato nella EN 60745 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta le applicazioni principali dell’attrezzo elettrico. Se viceversa si utilizza l’attrezzo elettrico per altri scopi, con accessori dierenti o con una manutenzione insuciente, il livello di vibrazioni può risultare diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione. Ai ni di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l’apparecchio rimane spento oppure, anche se acceso, non viene eettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione. Stabilite misure di sicurezza supplementari per la tutela dell’operatore dall’eetto delle vibrazioni, come ad esempio: manutenzione dell’attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro. AVVERTENZA! E’ necessario leggere tutte le indicazioni di sicurezza e le istruzioni, anche quelle contenute nella brochure allegata. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche, lucidatura e troncatura: a) Questo attrezzo elettrico va utilizzato come retticatrice, spazzola metallica e apparecchio troncatore. Rispettate tutte le avvertenze sulla sicurezza, le istruzioni, immagini e tutti i dati che vi vengono forniti con l‘attrezzo elettrico. Se non si rispettano le istruzioni riportate qui di seguito si potrebbero vericare scosse elettriche, incendio e/o gravi lesioni. b) Questo attrezzo elettrico non è idoneo per la lucidatura. Qualsiasi utilizzo non previsto con il presente attrezzo elettrico può causare pericolo e lesioni. c) Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere ssato al Vostro elettroutensile non è una garanzia per un impiego sicuro. d )Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. e) Il diametro esterno e lo spessore dell’accessorio montato devono corrispondere ai dati delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sucienza. f) Dischi abrasivi, ange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola dell’elettroutensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portamola dell’elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.25 Italiano

g) Non utilizzare mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano li metallici allentati oppure rotti. Se l’elettroutensile oppure l’accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l’elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova. h) Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di ltrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito.

i) Avere cura di evitare che altre persone possano avvicinarsi

alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. j) Impugnare l’apparecchio sulle superci di tenuta isolate mentre si eseguono lavori durante i quali l’utensile da taglio potrebbe entrare in contatto con cavi di corrente o con il proprio cavo d’alimentazione. L’eventuale contatto dell’utensile da taglio con un cavo sotto tensione potrebbe mettere sotto tensione le parti metalliche dell’apparecchio e provocare una folgorazione. k) Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull’elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione. l) Mai poggiare l’elettroutensile prima che il portautensili o l’accessorio impiegato non si sia fermato completamente. L’utensile in rotazione può entrare in contatto con la supercie di appoggio facendoVi perdere il controllo sulla macchina pneumatica. m) Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. n) Pulite periodicamente le fessure di ventilazione del vostro attrezzo elettrico. Il soante del motore attira polvere nell‘alloggiamento, e il forte accumulo di polveri metalliche può causare pericoli di natura elettrica. o) Mai utilizzare l’utensile elettrico nelle vicinanze di materiali inammabili, in quanto scintille potrebbero incendiare il materiale. p) Non utilizzare mai utensili elettrici che richiedono refrigeranti liquidi. L’uso di acqua od altri refrigeranti liquidi possono causare scosse elettriche. Contraccolpo e avvertenze sulla sicurezza in merito Il contraccolpo è la reazione improvvisa in seguito ad un utensile agganciato, bloccatoe rotante, come il disco per la mola, il piatto per la molla, la spazzola metallica ecc. L’agganciamento oppure il bloccaggio comporta lo stop improvviso dell‘utensile rotante, accelerando in questo modo un utensile elettrico non controllato, contro la direzione della rotazione dell‘inserto, al punto del bloccaggio. Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in questo modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto della sega. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. a) Tenere saldamento l’utensile elettrico e portare il corpo ed il braccio in una posizione adatta per trattenere le forze del contraccolpo. A tale scopo utilizzare sempre – se presente - la maniglia aggiuntiva, in modo da avere il miglior controllo possibile sulle forze del contraccolpo e sulla coppia di reazione al momento del runup. In questo modo, con i provvedimenti adeguati l’operatore può dominare le forze del contraccolpo e quelle di reazione. b) Non portare mai la mano nelle vicinanze degli utensili rotanti. Nel contraccolpo l‘utensile può saltare sulla la mano. c) Evitare di spostare il corpo nella zona, nella quale l’utensile si muove durante il contraccolpo. Il contraccolpo spinge l’utensile elettrico della direzione opposta al movimento della mola, al punto del bloccaggio. d) Lavorare con particolare attenzione nella zona degli angoli, di spigoli taglienti ecc. Evitare che gli utensili elettrici possano rimbalzare oppure incastrarsi. In caso di angoli, spigoli taglienti oppure di rimbalzo, l‘utensile rotante tende ad incastrarsi, causando la perdita del controllo dell’apparecchio oppure un contraccolpo. e) Non utilizzate lame a catena o dentate. Simili accessori provocano spesso un contraccolpo oppure la perdita del controllo sull‘attrezzo elettrico. Particolari avvertenze di pericolo per operazioni di levigatura e di troncatura a) Utilizzare esclusivamente utensili abrasivi che siano esplicitamente ammessi per l’elettroutensile in dotazione e sempre in combinazione con la cua di protezione prevista per ogni utensile abrasivo. Utensili abrasivi che non sono previsti per l’elettroutensile non possono essere sucientemente schermati e sono insicuri. b) Utilizzate sempre la cappa di protezione. La cappa di protezione deve essere applicata saldamente all‘attrezzo elettrico e deve essere regolata in modo tale che sia garantito il massimo della sicurezza, vale a dire che una parte minima del disco troncatore sia apertamente rivolta verso l‘operatore. La cappa di protezione deve proteggere l‘operatore da frammenti e contatto involontario con l‘abrasivo. c) Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: Mai eseguire lavori di levigatura con la supercie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l’asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli.26

Italiano d) Per la mola abrasiva selezionata, utilizzare sempre ange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva. È possibile che vi sia una dierenza tra ange per mole abrasive da taglio diritto e ange per mole abrasive di altro tipo. e) Non utilizzare mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi. Ulteriori avvertenze di pericolo speciche per lavori di troncatura a) Evitare il blocco del disco troncante come pure una pressione troppo elevata. Non eseguire tagli troppo profondi. Un sovraccarico del disco troncante aumenta lo sforzo dello stesso ed il pericolo che possa colpire gli angoli oppure bloccarsi, aumentando in questo modo anche la possibilità di un contraccolpo oppure di una rottura del corpo abrasivo. b) Evitare di avvicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l’operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, può capitare che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l’elettroutensile verso l’operatore. c) Se il disco troncante si incastra oppure in caso di un‘interruzione della lavorazione, spegnere la macchine e tenerla ferma, no a quando non si è fermato completamente il disco. Non tentare mai di estrarre il disco ancora in movimento dal tagli, altrimenti si può vericare un contraccolpo. Individuare ed eliminare la causa del blocco. d) Non riaccendete l‘attrezzo elettrico nché si trova inserito nel pezzo da lavorare. Aspettate che il disco troncatore raggiunga la piena velocità prima di continuare il taglio con delicatezza. In caso contrario il disco potrebbe incagliarsi, saltare fuori dall‘attrezzo o provocare un contraccolpo. e) Grandi pannelli oppure pezzi da lavorare devono essere supportati, onde evitare il rischio del contraccolpo a causa di un disco troncante incastrato. I grandi pezzi possono piegarsi sotto il proprio peso. Il pezzo da lavorare deve essere supportato da entrambe le parte, sia nelle vicinanze del taglio sia sullo spigolo. f) Procedere con cautela particolare per i ‘tagli a tasca’, in pareti erette oppure altre zone non visibili. Il disco tranciante che entra nel pezzo potrebbe causare contraccolpi quando incontra tubazioni di gas od acqua, li elettrici oppure altri oggetti. Avvertenze di pericolo speciche per lavori di levigatura con carta vetro a) Non utilizzare mai fogli abrasivi troppo grandi ma attenersi alle indicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere oltre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi. Avvertenze di pericolo speciche per lavori con spazzole metalliche a) Tenere presente che la spazzola metallica perde pezzi di l di ferro anche durante il comune impiego. Non sottoporre i li metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di l di ferro espulsi in aria possono penetrare molto facilmente attraverso indumenti sottili e/o la pelle. b) Impiegando una cua di protezione si impedisce che la cua di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza possono essere aumentati attraverso forze di pressione e tramite l’azione di forze centrifugali. Gli apparecchi mobili usati all’aperto devono essere collegati interponendo un interruttore di sicurezza (FI, RCD, PRCD) per guasti di corrente. Non rimuovere trucioli o schegge mentre l’utensile è in funzione. Inserire la spina solo con interruttore su posizione “OFF”. Non entrare nel raggio d’azione dell’utensile mentre è in funzione. Utilizzare sempre l’impugnatura laterale. Disinserire immediatamente la macchina in caso che si vericano delle forti oscillazioni oppure se si riscontrano altri difetti. Controllare la macchina per cercare di identicarne le cause. Utilizzare e conservare le mole abrasive conformemente alle indicazioni della casa costruttrice. Smerigliando metalli si producono scintille. Attenzione a non mettere in pericolo l’incolumità di persone. Per via del pericolo di incendio, nessun tipo di materiale inammabile può trovarsi nelle vicinanze (potenziale raggio delle scintille). Non utilizzare aspirapolveri. Tenere sempre l’utensile in modo tale che le scintille e polveri di molatura volino lontano dal corpo. La slitta di guida è prescritta per la taglio della pietra. Il dado angiato deve essere serrato prima dell’utilizzo della macchina. Il pezzo in lavorazione deve essere ben bloccato in posizione a meno che non resti stabile per via del proprio peso. Mai applicare a mano sulla mola il pezzo in lavorazione. In condizioni di utilizzo estreme (ad es. nella rettica liscia di metalli con il piatto di appoggio e dischi smerigliatori in bra vulcanizzata) si può accumulare molta sporcizia all’interno della smerigliatrice angolare. Con simili condizioni di utilizzo, per motivi di sicurezza, è necessaria una pulizia a fondo all’interno per eliminare i depositi di metallo ed è assolutamente indispensabile inserire un interruttore di sicurezza per corrente di guasto a monte. Quando scatta l’interruttore di sicurezza la macchina va spedita alla riparazione. Per gli utensili previsti per il montaggio con mola con foro lettato, vericare che la lettatura della mola sia sucientemente lunga da consentire l’inserimento del mandrino. Per i lavori di separazione utilizzare la cappa di protezione chiusa dal programma accessori. UTILIZZO CONFORME La smerigliatrice angolare può essere utilizzata per l’asportazione e la retti ca di sgrossatura di molti materiali, ad es. metallo o pietra, nonché per la retti ca con dischi smerigliatori di plastica e per lavorare con la spazzola di acciaio. In caso di dubbi vanno rispettate le indicazioni dei produttori degli accessori. Utilizzare il prodotto solo per l’uso per cui è previsto.27 Italiano

Connettere solo corrente alternata mono fase e solo al sistema di voltaggio indicato sulla piastra. E‘ possibile anche connettere la presa senza un contatto di messa a terra così come prevede lo schema conforme alla norme di sicurezza di classe II. Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può capitare che altre macchine possono subire dei disturbi. In caso di impedenze di rete minori di 0,2 Ohm non ci si aspetta nessun disturbo. MANUTENZIONE Tener sempre ben pulite le fessure di ventilazione dell‘apparecchio. Non lasciare che nessuna parte metallica venga a contatto con l‘apertura dell‘areazione - pericolo di corto circuito Utilizzare esclusivamente accessori e pezzi di ricambio AEG. L‘installazione di pezzi di ricambio non specicamente prescritti dall‘AEG va preferibilmente eettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica). In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: AEG Electric Tools GmbH, Max-Eyth-Straße10, D-71364Winnenden, Germany. SIMBOLI Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile. ATTENZIONE! AVVERTENZA! PERICOLO! Durante l‘uso dell‘apparecchio utilizzare sempre gli occhiali di protezione. Prima di eettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente. Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio. Non gettare le apparecchiature elettriche tra i riuti domestici. Secondo la Direttiva Europea 2002/96/CE sui riuti di pparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere accolte separatamente, al ne di essere reimpiegate in modo eco-compatibile.28
