| Terméktípus | Sarokcsiszoló |
| Modell | WS 22230 E (WS 22-230 E) |
| Névleges teljesítmény | 2200 W |
| Névleges fordulatszám | 6600 min⁻¹ |
| Maximális tárcsaátmérő | 230 mm |
| Furatátmérő | 22,2 mm |
| Tengelymenet | M 14 |
| Súly (EPTA 01/2003 szerint) | 5,2 kg |
| Védelmi osztály | II (dupla szigetelés) |
| Újraindulás elleni védelem | Igen |
| Indítási áram korlátozás | Igen |
| Lágy indítás | Igen (elektronikus) |
| Funkciók | Csiszolás, vágás, polírozás, fémkefézés |
| Hangnyomásszint | 96 dB(A) (K=3 dB) |
| Hangteljesítményszint | 107 dB(A) (K=3 dB) |
| Rezgés (felületi csiszolás) | 8,7 m/s² (K=1,5 m/s²) |
| Rezgés (polírozás) | 4,1 m/s² (K=1,5 m/s²) |
| Karbantartás | Rendszeresen tisztítsa a szellőzőnyílásokat; a sérült kábelt cseréltesse ki hivatalos szervizben |
| Tartozékok | Nincs megadva (a tartozékok külön kaphatók) |
| Garancia | Lásd a garanciális füzetet |
Gyakran ismételt kérdések - WS 22230 E AEG
Felhasználói kérdések a következőről WS 22230 E AEG
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Daráló PDF formátumban ingyenesen! Találja meg kézikönyvét WS 22230 E - AEG és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WS 22230 E márka AEG.
HASZNÁLATI ÚTMUTATÓ WS 22230 E AEG
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Csak a gyártó által javasolt szorítóanyát használja.
Ne használjon gyorsszorító anyát!
A kapcsoló nem rögzíthető
Stikalo ni nastavljivo
Prekidač se ne može aretirati
A kapcsoló rögzíthető
Stikalo je nastavljivo
Újraindulás elleni védelem
A'bekapcsolt gép feszültségkimaradás után ismét elindul. A munka folytatásához a gépet ki és újra be kell kapcsolni.
Zaščita pred ponovnim zagonom
Vklopljen stroj se po izpadu napetosti ponovno ne zažene. Za nadaljevanje dela stroj izklopite in ponovno vklopite.

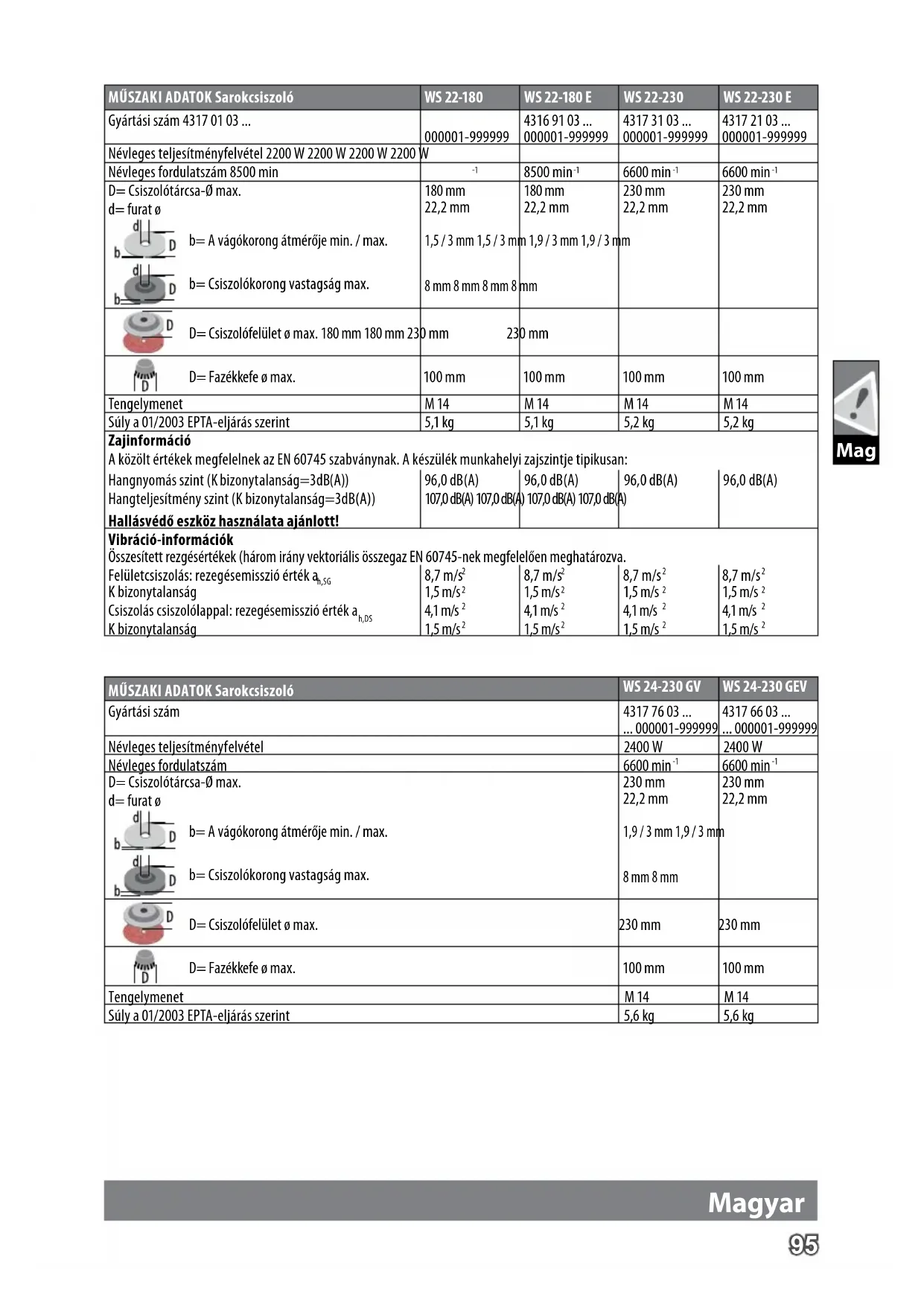

| MŰSZAKI ADATOK Sarokcsiszóló | WS 22-180 | WS 22-180 E | WS 22-230 | WS 22-230 E | |
| Gyártási szám 4317 01 03 ... | 000001-999999 | 4316 91 03 ...000001-999999 | 4317 31 03 ...000001-999999 | 4317 21 03 ...000001-999999 | |
| Névleges teljesítményfelvétel 2200 W 2200 W 2200 W 2200 W | |||||
| Névleges fordulatszám 8500 min | -1 | 8500 min^-1 | 6600 min^-1 | 6600 min^-1 | |
D=Csiszolótárcsa-∅ max.d=furat ø | 180 mm22,2 mm | 180 mm22,2 mm | 230 mm22,2 mm | 230 mm22,2 mm | |
| b=A vágókorong átmérője min. / max.b=Csiszolókorong vastagság max. | 1,5/3 mm 1,5/3 mm8 mm 8 mm 8 mm 8 mm | 1,9/3 mm 1,9/3 mm | |||
 | D=Csiszolófelület ø max. 180 mm 180 mm 230 mm | 230 mm | |||
| [Hc48] | D=Fazékkefe ø max. | 100 mm | 100 mm | 100 mm | 100 mm |
| Tengelymenet | M 14 | M 14 | M 14 | M 14 | |
| Súly a 01/2003 EPTA-eljárás szerint | 5,1 kg | 5,1 kg | 5,2 kg | 5,2 kg | |
| ZajinformációA közölt értékek megfelelnek az EN 60745 szabványnak. A készülék munkahelyi zajszintje tipikusan:Hangnyomás szint (K bizonytalanság=3dB(A)) Hangteljesítmény szint (K bizonytalanság=3dB(A)) Hallásvédő eszköz használata ajánlott! | 96,0 dB(A)107,0 dB(A) 107,0 dB(A) | 96,0 dB(A)107,0 dB(A) 107,0 dB(A) | 96,0 dB(A) | 96,0 dB(A) | |
| Vibráció-információkÖsszesített rezgésértékek (három irány vektoriális összegaz EN 60745-nek megfelelően meghatározva.Felületcsiszolás: rezegésemisszió érték a_n,SG K bizonytalanságCsiszolás csiszolólappal: rezegésemisszió érték a_h,D5 K bizonytalanság | 8,7 m/s^2 1,5 m/s^2 4,1 m/s^2 1,5 m/s^2 | 8,7 m/s^2 1,5 m/s^2 4,1 m/s^2 1,5 m/s^2 | 8,7 m/s^2 1,5 m/s^2 4,1 m/s^2 1,5 m/s^2 | 8,7 m/s^2 1,5 m/s^2 4,1 m/s^2 1,5 m/s^2 | |
| MÜSZAKI ADATOK Sarokcsiszoló | WS 24-230 GV | WS 24-230 GEV | |
| Gyártási szám | 4317 76 03 ... ... 000001-999999 | 4317 66 03 ... ... 000001-999999 | |
| Névleges teljesítményfelvétel | 2400 W | 2400 W | |
| Névleges fordulatszám | 6600 min^-1 | 6600 min^-1 | |
| D= Csiszolótárcsa-∅ max. | 230 mm | 230 mm | |
| d= furat ø | 22,2 mm | 22,2 mm | |
 | b= A vágókorong átmérője min. / max. | 1,9 / 3 mm | 1,9 / 3 mm |
| b= Csiszolókorong vastagság max. | 8 mm | 8 mm | |
 | D= Csiszolófelület ø max. | 230 mm | 230 mm |
 | D= Fazékkefe ø max. | 100 mm | 100 mm |
| Tengelymenet | M 14 | M 14 | |
| Súly a 01/2003 EPTA-eljárás szerint | 5,6 kg | 5,6 kg | |
| MŰSZAKI ADATOK Sarokcsiszoló | WS 24-230 GV WS 24-230 GEV | |
| ZajinformációA közölt értékek megfelelnek az EN 60745 szabványnak. A készülék munkahelyi zajszintje tipikusan: | ||
| Hangnyomás szint (K bizonytalanság=3dB(A)) 96,0 dB(A) 96,0 dB(A) | 107,0 dB(A) 107,0 dB(A) | |
| Hangteljesítmény szint (K bizonytalanság=3dB(A)) | ||
| Hallásvédő eszköz használata ajánlott! | ||
| Vibráció-információkÖsszesített rezgésértékek (három irány vektoriális összegaz EN 60745-nek megfelelően meghatározva. | ||
| Felületcsiszolás: rezegésemisszió érték a_h,SG | 8,3 m/s ^2 | 8,3 m/s ^2 |
| K bizonytalanság | 1,5 m/s ^2 | 1,5 m/s ^2 |
| Csiszolás csiszolólappal: rezegésemisszió érték a_h,DS | 4,1 m/s ^2 | 4,1 m/s ^2 |
| K bizonytalanság | 1,5 m/s ^2 | 1,5 m/s ^2 |
Más alkalmazás, pl. darabolás vagy az acél drótkefével végzett csiszolás esetén más vibrációs értékek adódhatnak!
FIGYELMEZTETÉS!
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást.
A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.
BIZTONSÁGI TUDNIVALÓK SAROKCSISZOLÓHOZ
Közös figyelmeztető tájékoztató a csiszoláshoz, csiszolópapírral végzett csiszoláshoz, a drótkefével végzett munkákhoz, polírozáshoz és daraboláshoz:
a) Ez az elektromos kéziszerszám csiszológépként, csiszolópapiros csiszológépként, drótkefeként és daraboló csiszológépként használható.. Ügyeljen minden figyelmeztető jelzésre, előírásra, ábrára és adatra, amelyet az elektromos kéziszerszámmal együtt megkapott. Ha nem tartja be a következő előírásokat, akkor ez áramütéshez, túzhöz és/vagy súlyos személyi sérülésekhez vezethet.
b) Ez az elektromos szerszám nem alkalmas polírozásra. Az elektromos kéziszerszám számára elő nem irányzott használat veszélyeztetésekhez és személyi sérülésekhez vezethet.
c) Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását.
d) Az alkalmazott szerszámalkatrész megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon megadott legnagyobb fordulatszám. Az olyan tartozék, ami a megengedett fordulatszámnál gyorsabban forog, eltörhet vagy lerepülhet.
e) A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően eltakarni, vagy irányítani.
f) A tartozékok menetének egyeznie kell a köszörűorsó menetével. Olyan tartozékoknál, amelyek peremesen illeszkednek, a befogótüskéhez való furatnak a tartozékban egyeznie kell a pozicionáló csőkarima átmérőjével. Azok a tartozékok, amelyek nem illenek a készülék szerelőtükéjére, excentrikusan mozognak, túlságosan erősen vibrálnak, és a szerszám feletti kontroll elvesztését eredményezhetik.
g) Ne használjon megrongálódott betétszerszámokat. Vizsgálja meg minden egyes használat előtt a betétszerszá- mokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos kéziszerszám vagy a betétszerszám leesik, vizsgálja felül, nem rongálódott-e meg, vagy használjon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a betétszerszámot, tartózkodjon Ön sajátmaga és minden más a közelben található személy is a forgó betétszerszám sikján kívül és járassa egy percig az elektromos kéziszerszámot a legnagyobb fordulatszámmal. A megrongálódott betétszerszámok ezalatt a próbaidő alatt általában már széttörnek.
h) Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álcrot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szürnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.
Magyar
i) Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül és személyi sérülést okozhatnak.
j) Az elektromos kéziszerszámot csak a szigetelt fogantyú-felületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. A vágószerszám feszültségvezető vezetékkel való érintkezésekor a készülék fém részei is feszültség alá kerülhetnek, és elektromos áramütés következhet be.
k) Tartsa távol a hálózati csatlakozó kábelt a forgó betétszerszámoktól. Ha elveszíti az uralmát az elektromos kéziszerszám felett, az átvághatja, vagy bekaphatja a hálózati csatlakozó kábelt és az Ön keze vagy karja is a forgó betétszerszámhoz érhet.
I) Ne tegye le soha addig az elektromos szerszámot, amíg a mozgó szerszámrész nem állt le teljesen. A forgásban lévő betétszerszám megérintheti a támasztó felületet, és Ön ennek következtében könnyen elvesztheti az uralmát az elektromos kéziszerszám felett.
m) Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját és a betétszerszám belefúródhat a testébe.
n) Tisztítsa meg rendszeresen az elektromos kéziszerszáma szellőzőnyilásait. A motor ventillátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyek-hez vezethet.
o) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják.
p) Ne használjon olyan betétszerszámokat, amelyek alkalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb folyékony hűtőanyagok alkalmazása áramütéshez vezethet.
Visszarúgás és megfelelő figyelmeztető tájékoztatók
A visszarúgás a beékelődő vagy leblokkoló forgó betétszerszám, például csiszolókorong, csiszoló tányér, drótkefe stb. hirtelen reakciója. A beékelődés vagy leblokkolás a forgó betétszerszám hirtelen leállásához vezet. Ez az irányítatlan elektromos kéziszerszámot a betétszerszámnak a leblokkolási ponton fennálló forgási irányával szembeni irányban felgyorsítja.
Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba bemerülő éle leáll és így a csiszolókorong kiugorhat vagy egy visszarúgást okozhat. A csiszolókorong ekkor a korongnak a leblokkolási pontban fennálló forgásirányától függően a kezelő személy felé, vagy attól távolodva mozog. A csiszolókorongok ilyenkor el is törhetnek.
Egy visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni.
a) Tartsa szorosan fogva az elektromos kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszaütő erőket. Használja mindig a pótfogantyút, amennyiben létezik, hogy a lehető legjobban tudjon uralkodni a visszarugási erők, illetve felfutáskor a reakciós nyomaték felett. A kezelő személy megfelelő óvatossági intézkedésekkel uralkodni tud a visszarúgási és reakcióerők felett.
b) Sohase vigye a kezét a forgó betétszerszám közelébe. A betétszerszám egy visszarúgás esetén a kezéhez érhet.
c) Kerülje el a testével azt a tartományt, ahová egy visszarugás az elektromos kéziszerszámot mozgatja. A visszarúgás az elektromos kéziszerszámot a csiszolókorongnak a leblokkolási pontban fennálló forgásirányával ellentétes irányba hajtja.
d) A sarkok és élek közelében különösen óvatosan dolgozon, akadályozza meg, hogy a betétszerszám lepattanjon a munkadarabról, vagy beékelődjön a munkadarabba. A forgó betétszerszám a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a készülék feletti uralom elvesztéséhez, vagy egy visszarúgáshoz vezet.
e) Ne használjon láncfűrészlapot vagy fogazott fűrészlapot. Az ilyen szerszámalkatrészek gyakran visszacsapódást okoznak, vagy ahhoz vezetnek, hogy kontrollálhatatlanná válik az elektromos szerszám.
Külön figyelmeztetések és tájékoztató a csiszoláshoz és daraboláshoz
a) Kizárólag az Ön elektromos kéziszerszámához engedélyezett csiszolótesteket és az ezen csiszolótestekhez előirányzott védőbúrákat használja. A nem az elektromos kéziszerszámhoz szolgáló csiszolótesteket nem lehet kielégító módon letakarni és ezért ezek nem biztonságosak.
b) A hajlított csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelületük ne érjen túl a védőburkolat szélének síkján. A szakszerűtlenül felszerelt csiszolókorong, amely túlnyúlik a védőburkolat szélének síkján, nem fedhető el megfelelő mértékben.
c) Mindig csak azt a védőbúrát használja, amely az Ön által beszerelt csiszolótesthez van előirányozva. A védőbúrát biz - tonságosan kell felszerelni az elektromos kéziszerszámra és úgy kell beállítani, hogy az a lehető legnagyobb biztonságot nyújtsa, vagyis a csiszolótestnek csak a lehető legkisebb része mutasson a kezelő felé. A védőbúrának meg kell óvnia a kezelőt a letörött, kirepülő daraboktól és a csiszolótest véletlen megérintésétől.
d) A csiszolótesteket csak az azok számára javasolt célokra szabad használni. Például: Sohase csiszoljon egy hasítókorong oldalsó felületével. A hasítókorongok arra vannak méretezve, hogy az anyagot a korong élével munkálják le. Az ilyen csiszolótestekre ható oldalirányú erő a csiszolótest töréséhez vezethet.
e) Használjon mindig hibátlan, az Ön által választott csiszolókorongnak megfelelő méretű és alakú befogókarimát. A megfelelő karimák megtámasztják a csiszolókorongot és így csökkentik a csiszolókorong eltörésének veszélyét. A hasítókorongokhoz szolgáló karimák különbözhetnek a csiszolókorongok számára szolgáló karimáktól.
f) Ne használjon nagyobb elektromos kéziszerszámokhoz szolgáló elhasználódott csiszolótesteket. A nagyobb elektromos kéziszerszámokhoz szolgáló csiszolókorongok nincsenek a kisebb elektromos kéziszerszámok magasabb fordulatszámára méretezve és széttörhetnek.
További különleges figyelmeztető tájékoztató a daraboláshoz
a) Kerülje el a hasítókorong leblokkolását, és ne gyakoroljon túl erős nyomást a készülékre. Ne végezzen túl mély vágást. A túlterhelés megnöveli a csiszolótest igénybevételét és beékelődési vagy leblokkolási hajlamát és visszarugáshoz vagy a csiszolótest töréséhez vezethet.
b) Kerülje el a forgó hasítókorong előtti és mögötti tartományt. Ha a hasítókorongot a munkadarabban magától eltávolodva mozgatja, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül Ön felé pattan.
c) Ha a hasítókorong beékelődik, vagy ha Ön megszakítja a munkát, kapcsolja ki az elektromos kéziszerszámot és tartsa azt nyugodtan, amíg a korong teljesen leáll. Sohase próbálja meg kihúzni a még forgó hasítókorongot a vágásból, mert ez visszarugáshoz vezethet. Határozza meg és hárítsa el a beékelődés okát.
d) Addig ne kapcsolja ismét be az elektromos kéziszerszámot, amíg az még benne van a munkadarabban. Várja meg, amíg a hasítókorong eléri a teljes fordulatszámát, mielőtt óvatosan folytatná a vágást. A korong ellenkező esetben beékelődhet, kiugorhat a munkadarabból, vagy visszarúgáshoz vezethet.
e) Támassza fel a lemezeket vagy nagyobb munkadarabokat, hogy csökkentse egy beékelődő hasítókorong következtében fellépő visszarúgás kockázatát. A nagyobb munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot mindkét oldalán, és mind a vágási vonal közelében, mind a szélénél alá kell támasztani.
f) Különösen óvatosan kell eljárni, ha meglévő falakba vagy más nem belátható területeken „zsebeket vágnak“.
Az anyagba behatoló hasítókorong gáz- vagy vízvezetékbe, elektromos vezetékekbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhatnak.
Külön figyelmeztetések és tájékoztató a csiszolópapír alkalmazásával történő csiszoláshoz:
a) Ne használjon túl nagy csiszolólapokat, hanem kizárólag a gyártó által előírt méretet. A csiszoló tányéron túl kilógó csiszolólapok személyi sérülést okozhatnak, valamint a csiszolólapok leblokkolásához, széttépődéséhez, vagy visszarúgáshoz vezethetnek.
Külön figyelmeztetések és tájékoztató a drótkefével végzett munkákhoz:
a) Vegye figyelembe, hogy a drótkefe szokásos használat esetén is veszít drótdarabokat. Túl erős rányomással ne terhelje túl a drótokat. A szétrepülő drótdarabok nagyon könnyen áthatolhatnak a vékony ruházaton és/vagy a börön.
b) Ha egy védőbúrát célszerű alkalmazni, akadályozza meg, hogy a védőbúra és a drótkefe megérintse egymást. A tányér- és csészealakú kefék átmérője a berendezésre gyakorolt nyomás és a centrifugális erők hatására megnövekedhet.
További biztonsági és munkavégzési utasítások
Fémek csiszolásakor szikra keletkezhet. Ügyeljen a közelben tartózkodó személyek testi épsegére, illetve a gyúlékony anyagokat távolítsa el a munkaterületről. Ne használjon porszívót.
Kerülje el, hogy a szikrahullás és a csiszoláskor keletkező por a testével érintkezzen.
A működő készülék munkaterületére nyúlni balesetveszélyes és tilos.
A munka közben keletkezett forgácsokat, szilkánkokat, törmeléket, stb. csak a készülék teljes leállása után szabad a munkaterületről eltávolítani.
A készüléket azonnal ki kell kapcsolni, ha szokatlanul erős rezgés vagy más, hibára utaló jelenség lépne fel. Vizsgálja meg a készüléket, hogy mi lehet a helytelen működés oka.
Rendkívüli körülmények közötti használat esetén (pl. fémek támasztó tányérral és vulkánfiber-csiszolókoronggal történő simára csiszolásakor) erős szennyeződés keletkezhet a sarokcsiszoló belsejében. Ilyen használati feltételek esetén biztonsági okokból alaposan meg kell tisztítani a sarokcsiszoló belsejét a fémlerakódásoktól, és feltétlenül hibaáram védőkapcsolót (FI-relé) kell a
készülék elé kapcsolni. A Fl-védőkapcsoló működésbe lépése után a gépet be kell küldeni javításra.
Rövidzárlat veszélye miatt a szellőzőnyilásokba nem kerülhetnek fémdarabkák.
HÁLÓZATI CSATLAKOZTATÁS
A készüléket csak egyfázisú váltóáramra és a teljesítménytáblán megadott hálózati feszültségre csatlakoztassa. A csatlakoztatás védőérintkező nélküli dugaszolóaljzatokra is lehetséges, mivel a készülék felépítése II. védettségi osztályú.
Szabadban a dugaljat hibaáram-védőkapcsolóval kell ellátni. Az elektromos készülékek üzembehelyezési útmutatása ezt kötelezően előírja (FI, RCD, PRCD). Ügyeljen erre az elektromos kéziszerszámok használatakor is.
A készüléket csak kikapcsolt állapotban szabad ismét áram alá helyezni.
WS 22-180, WS 22-230, WS 24-230 GV: A bekapcsolás rövid feszültségesést idézhet elő. A kedvezőtlen hálózati feltételek más gépek működésében is zavart okozhatnak. Kisebb, mint 0,2 Ohm hálózati impedenzia esetén nem kell zavarral számolni.
RENDELTETÉSSZERÜ HASZNÁLAT
A sarokcsiszoló sok anyag vágására és nagyoló csiszolásárahasználható, pl. fémhez vagy köhöz, valamint műanyagcsiszolótányérral való csiszoláshoz. A készülék acéldrótkefével is használható. Kétséges esetben fi gyelembe kellvenni a tartozék gyártójának útmutatásait.
Vágási munkálatokhoz a tartozékok közül a zárt védőburkolatot kell használni.
Kétséges esetben fi gyelembe kellvenni a tartozék gyártójának útmutatásait.
Az elektromos szerszám csak száraz megmunkálásra alkalmas.
A HASZNÁLATRA VONATKOZÓ ÚTMUTATÁSOK
Azoknál a szerszámoknál amelyeket menetes csiszolókkal kíván használni, győződjön meg róla, hogy a csiszoló elég hosszú ahhoz, hogy elfogadja a tengely hosszát.
A vágó- és csiszolókorongokat mindig a gyártó útmutatásainak megfelelően kell használni és tárolni.
Köszörüléshez és vágáshoz a védőburkolatot mindig használni kell.
A hajlított csiszolókorongokat úgy kell felszerelni, hogy a csiszoló-felületük ne érjen túl a védőburkolat szélének síkján.
A készülék használata előtt vizsgálja meg, hogy a szorítóanya megfelelően meg van-e húzva.
A készüléket a segédfogantyúval együtt kell használni.
A munkadarabot rögzíteni kell, amennyiben saját súlya nem tartja meg biztonságosan. A munkadarabot soha nem szabad kézzel vezetni a korong irányába.
ÚJRAINDULÁS ELLENI VÉDELEM
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
A rögzíthető kapcsolóval rendelkező gépek újraindulás elleni védelemmel vannak felszerelve, mely megakadályozza a gép áram-kimaradás utáni újraindulását. A munka újrakezdésekor a gépet ki majd ismét be kell kapcsolni.
Magyar
INDÍTÓÁRAM KORLÁTOZÁS
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Bekapcsoláskor a készülék áramfelvétele többszöröse a névleges áramfelvételnek. Az indítóáram korlátozás segítségével a bekapcsolási áramfelvétel olyan mértékben csökken, hogy a 16 A-es biztosíték nem kapcsol le.
LÁGYINDÍTÁS
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Elektronikus lágyindítás a biztonságos használat érdekében; megelőzi a gép lökésszerű felfutását.
KARBANTARTÁS
A készülék szellőzőnyílásait mindig tisztán kell tartani.
Ha az elektromos szerszám tápkábele sérült, úgy speciálisan előkészített tápkábelre kell cserélni, amely a vevőszolgálaton keresztül szerezhető be.
Javításhoz, karbantartáshoz kizárólag AEG alkatrészeket és tartozékokat szabad használni. A készülék azon részeinek cseréjét, amit a kezelési útmutató nem engedélyez, kizárólag a javításra feljogosított márkaszervíz végezheti. (Lásd a szervízlistát)
Szükség esetén a készülékek robbantott ábráját - a készülék típusa és azonosító száma alapján a területileg illetékes Milwaukee márkaszervíztől vagy közvetlenül a gyártótól (Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany) lehet kérni.
CE-AZONOSSÁGI NYILATKOZAT
Kizárólagos felelősségünk alapján kijelentjük, hogy a „Műszaki adatok” fejezetben leírt termék megfelel a irányelvek összes vonatkozó rendelkezésének
2011/65/EU (RoHS), 2006/42/EK, 2014/30/EU
harmonizált szabvány és a
EN 60745-1:2009 + A11:2010
EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 50581:2012
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
EN 61000-3-2:2014
EN 61000-3-3:2013
WS 22-180, WS 22-230, WS 24-230 GV:
EN 61000-3-11:2000
Müszaki dokumentáció összeállításra felhatalmazva
Techtronic Industries GmbH
Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
Munkavégzés közben ajánlatos védőszemüveget viselni.
Hordjon védőkesztyűt!
Bármilyen jellegű karbantartás vagy javítás előtt a készüléket áramtalanítani kell.
Ne alkalmazzon erőt.
Csak vágási munkákhoz.
Csak csiszolási munkákhoz.
Azokat a tartozékokat, amelyek gyárilag nincsenek a készülékhez mellékelve, külön lehet megrendelni.
Az elektromos eszközöket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Az elektromos és elektronikus eszközöket szelektíven kell gyűjteni, és azokat környezetbarát ártalmatlanítás céljából hulladékhasznosító üzemben kell leadni. A helyi hatóságoknál vagy szakkereskedőjénél tájékozódjon a hulladékudvarokról és gyűjtőhelyekról.
II. védelmi osztályú elektromos szerszám. Olyan elektromos szerszám, amelynél az elektromos áramütés elleni védelem nem csak az alapszigeteléstől függ, hanem amelyben kiegészítő védőintézkedéseket, mint pl. kettős szigetelés vagy megerősített szigetelés, alkalmaznak. Nincs lehetőség védőérintkező csatlakoztatására.
CE-jelölés
UkrSEPRO megfelelőségi jelzés.
Eurázsiai megfelelőségi jelzés.
| TEHNIČNI PODATKI Kotni brusilniki | WS 22-180 | WS 22-180 E | WS 22-230 | WS 22-230 E | |
| Proizvodna številka 4317 01 03 ... | 000001-999999 | 4316 91 03 ...000001-999999 | 4317 31 03 ...000001-999999 | 4317 21 03 ...000001-999999 | |
| Nazivna sprejemna moč 2200 W 2200 W 2200 W 2200 W | |||||
| Nazivno število vrtljajev 8500 min | -1 | 8500 min^-1 | 6600 min^-1 | 6600 min^-1 | |
D= Brusilne plošče ø maks.d= vrtanje - ø | 180 mm22,2 mm | 180 mm22,2 mm | 230 mm22,2 mm | 230 mm22,2 mm | |
| b= Debelina rezalne plošče min. / maks.b= Debelina brusne plošče maks. | 1,5/3 mm 1,5/3 mm8 mm 8 mm 8 mm 8 mm | 1,9/3 mm 1,9/3 mmmm | |||
 | D= Brusne površine-ø maks. 180 mm 180 mm | 230 mm 230 mm | |||
 | D= Žične ščetke-ø maks. | 100 mm | 100 mm | 100 mm | |
| Vretenasti navoj | M 14 | M 14 | M 14 | M 14 | |
| Teža po EPTA-proceduri 01/2003 | 5,1 kg | 5,1 kg | 5,2 kg | 5,2 kg | |
| Informacije o hrupnostiVrednosti merjenja ugotovljene ustrezno z EN 60745. Raven hrupnosti naprave ovrednotena z A, znaša tipično:Nivo zvočnega tlaka (Nevarnost K=3dB(A))Višina zvočnega tlaka (Nevarnost K=3dB(A))Nosite zaščito za sluh! | |||||
| Informacije o vibracijahSkupna vibracijska vrednost (Vektorska vsota treh smerdoločena ustrezno EN 60745.Brušenje površin: Vibracijska vrednost emisij a_h,56 Nevarnost K=Brušenje s smirkovim papirjem: Vibracijska vrednost emisij a_h,05 Nevarnost K= | 96,0 dB(A)107,0 dB(A) | 96,0 dB(A)107,0 dB(A) | 96,0 dB(A)107,0 dB(A) | 96,0 dB(A)107,0 dB(A) | |
| TEHNIČNI PODATKI Kotni brusilniki | WS 24-230 GV | WS 24-230 GEV | |
| Proizvodna številka | 4317 76 03 ... ... 000001-999999 | 4317 66 03 ... ... 000001-999999 | |
| Nazivna sprejemna moč | 2400 W | 2400 W | |
| Nazivno število vrtljajev | 6600 min^-1 | 6600 min^-1 | |
| D= Brusilne plošče ø maks. | 230 mm | 230 mm | |
| d= vrtanie - ø | 22,2 mm | 22,2 mm | |
 | b= Debelina rezalne plošče min. / maks. | 1,9 / 3 mm | 1,9 / 3 mm |
| b= Debelina brusne plošče maks. | 8 mm | 8 mm | |
 | D= Brusne površine-ø maks. | 230 mm | 230 mm |
 | D= Žične ščetke-ø maks. | 100 mm | 100 mm |
| Vretenasti navoj | M 14 | M 14 | |
| Teža po EPTA-proceduri 01/2003 | 5,6 kg | 5,6 kg | |
