| Тип на производ | Аголна брусилка |
| Модел | WS 22230 E (WS 22-230 E) |
| Номинална моќност | 2200 W |
| Номинална брзина на вртење | 6600 min⁻¹ |
| Макс. дијаметар на брусница | 230 mm |
| Дијаметар на отворот | 22,2 mm |
| Навој на вратило | M 14 |
| Тежина (според EPTA 01/2003) | 5,2 kg |
| Класа на заштита | II (двојна изолација) |
| Уред за заштита од повторно стартување | Да |
| Ограничување на стартната струја | Да |
| Мек старт | Да (електронски) |
| Функции | Брусење, сечење, шмирглање, метално четкање |
| Ниво на звучен притисок | 96 dB(A) (K=3 dB) |
| Ниво на звучен интензитет | 107 dB(A) (K=3 dB) |
| Вибрации (површинско брусење) | 8,7 m/s² (K=1,5 m/s²) |
| Вибрации (полирање) | 4,1 m/s² (K=1,5 m/s²) |
| Одржување | Редовно чистете ги отворите за вентилација; заменете го оштетениот кабел во овластен сервис |
| Вклучени додатоци | Не е специфицирано (додатоците се продаваат одделно) |
| Гаранција | Видете гаранциска брошура |
Frequently Asked Questions - WS 22230 E AEG
Прашања на корисниците за WS 22230 E AEG
0 прашање за овој уред. Одговорете на оние што ги знаете или поставете свое.
Поставете ново прашање за овој уред
Преземете ги упатствата за вашиот мелница во PDF формат бесплатно! Пронајдете го вашиот прирачник WS 22230 E - AEG и земете го вашиот електронски уред назад во раце. На оваа страница се објавени сите документи потребни за користење на вашиот уред. WS 22230 E на марката AEG.
КОРИСНИЧКИ ПРИРАЧНИК WS 22230 E AEG
Употребувајте само разделна навртка што е предвидена од страна на производителот. Не употребувајте брзи разделни навртки!

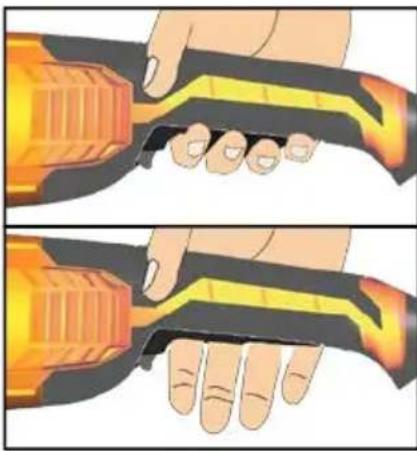

Прекинувачот не може да се заклучи
Прекинувачот може да се заклучи
Перемикач з замком
يمكن قفل المفتاح


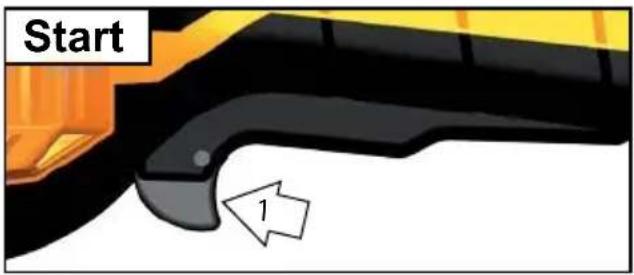

Start 1


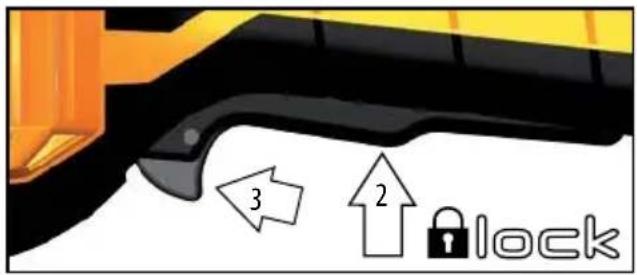

3 2 lock
Заштита од повторно придвижување
Вклучената машина во случај на снемување струја не се вклучува повторно. За да продолжите со работа исключете ја машината и включете ја повторно.

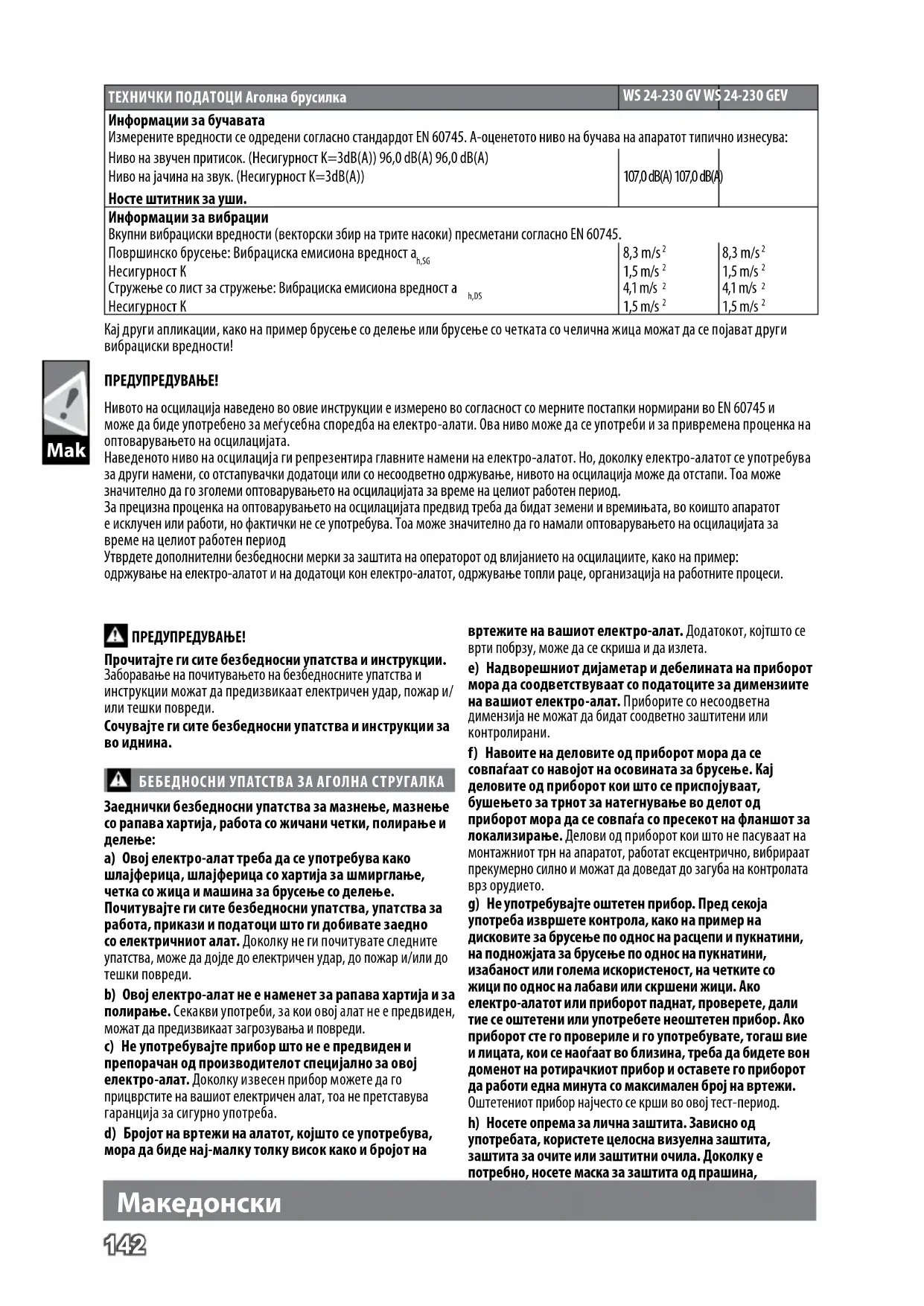

| ТЕХНИЧКИ ПОДАТОЦИ Аголна брусилка | WS 24-230 GV | WS 24-230 GEV | |
| Производен број | 4317 76 03 ... ... 000001-999999 | 4317 66 03 ... ... 000001-999999 | |
| Определен внес | 2400 W | 2400 W | |
| Номинална брзина | 6600 min^-1 | 6600 min^-1 | |
D= Дијаметар на дискот за глодање макс.d= бушење-ø | b= Дебелина на плочата за сечење мин. / макс.b= Дебелина на стружниот диск макс. | 230 mm22,2 mm1,9/3 mm 1,9/3 mm8 mm 8 mm | 230 mm22,2 mm |
| D= Површини за стругање-ø макс. | 230 mm 230 mm | ||
 | D= Лончести четки-ø макс. | 100 mm | 100 mm |
| Срце на работната оска | M 14 | M 14 | |
| Тежина според ЕПТА-процедурата 01/2003 | 5,6 kg | 5,6 kg | |
| ТЕХНИЧКИ ПОДАТОЦИ Аголна брусилка | WS 24-230 GV WS 24-230 GEV | |
| Информации за бучаватаИзмерените вредности се одредени согласно стандартот EN 60745. А-оценетото ниво на бучава на апаратот типично изнесува:Ниво на звучен притисок. (Несигурност K=3dB(A)) 96,0 dB(A) 96,0 dB(A)Ниво на јачина на звук. (Несигурност K=3dB(A))Носте штитник за уши. | 107,0 dB(A) 107,0 dB(A) | |
| Информации за вибрацииВкупни вибрациски вредности (векторски збир на трите насоки) пресметани согласно EN 60745.Површинско брусење: Вибрациска емисиона вредност ah,SGНесигурност КСтружење со лист за стружење: Вибрациска емисиона вредност ah,DSНесигурност К | 8,3 m/s ^2 1,5 m/s ^2 4,1 m/s ^2 1,5 m/s ^2 | 8,3 m/s ^2 1,5 m/s ^2 4,1 m/s ^2 1,5 m/s ^2 |
Кај други апликации, како на пример брусење со делење или брусење со четката со челична жица можат да се појават други вибрациски вредности!
ПРЕДУПРЕДУВАЊЕ!
Нивото на осцилација наведено во овие инструкции е измерено во согласност со мерните постапки нормирани во EN 60745 и може да биде употребено за меѓусебна споредба на електро-алати. Ова ниво може да се употреби и за привремена проценка на оптоварувањето на осцилацијата.
Наведеното ниво на осцилација ги репрезентира главните намени на електро-алатот. Но, доколку електро-алатот се употребува за други намени, со отстапувачки додатоци или со несоодветно одржување, нивото на осцилација може да отстапи. Тоа може значително да го зголеми оптоварувањето на осцилацијата за време на целиот работен период.
За прецизна проценка на оптоварувањето на осцилацијата предвид треба да бидат земени и времињата, во коишто апаратот е исключен или работи, но фактички не се употребува. Тоа може значително да го намали оптоварувањето на осцилацијата за време на целиот работен период
Утврдете дополнителни безбедносни мерки за заштита на операторот од влијанието на осцилациите, како на пример: одржување на електро-алатот и на додатоци кон електро-алатот, одржување топли раце, организација на работните процеси.
ПРЕДУПРЕДУВАЊЕ!
Прочитајте ги сите безбедносни упатства и инструкции.
Заборавање на почитувањето на безбедносните упатства и инструкции можат да предизвикаат електричен удар, пожар и/или тешки повреди.
Сочувајте ги сите безбедносни упатства и инструкции за во иднина.
Заеднички безбедносни упатства за мазнење, мазнење со рапава хартија, работа со жичани четки, полирање и делење:
а) Овој електро-алат треба да се употребува како шлајферица, шлајферица со хартија за шмирглање, четка со жица и машина за брусење со делење.
Почитувајте ги сите безбедносни упатства, упатства за работа, прикази и податоци што ги добивате заедно со електричниот алат. Доколку не ги почитувате следните упатства, може да дојде до електричен удар, до пожар и/или до тешки повреди.
b) Овој електро-алат не е наменет за рапава картија и за полирање. Секакви употреби, за кои овој алат не е предвиден, можат да предизвикаат загрозувања и повреди.
с) Не употребувајте прибор што не е предвиден и препорачан од производителот специјално за овој електро-алат. Доколку извесен прибор можете да го прицврстите на вашиот електричен алат, тоа не претставува гаранција за сигурно употреба.
d) Бројот на вртежи на алатот, којшто се употребува, мора да биде нај-малку толку висок како и бројот на
вртежите на вашиот електро-алат. Додатокот, којтшто се врти побрзу, може да се скриша и да излета.
e) Надворешниот дијаметар и дебелината на приборот мора да соодветствуваат со податоците за димензиите на вашиот електро-алат. Приборите со несоодветна димензија не можат да бидат соодветно заштитени или контролирани.
f) Навоите на деловите од приборот мора да се совпагаат со навојот на осовината за брусење. Кај деловите од приборот кои што се приспојуваат, бушењето за трнот за натегнување во делот од приборот мора да се совпага со пресекот на фланшот за локализирање. Делови од приборот кои што не пасуваат на монтажниот трн на апаратот, работат ексцентрично, вибрираат прекумерно силно и можат да доведат до загуба на контролата врз орудието.
g) Не употребувајте оштетен прибор. Пред секоја употреба извршете контрола, како на пример на дисковите за брусење по однос на расцепи и пукнатини, на подножјата за брусење по однос на пукнатини, изабаност или голема искористеност, на четките со жици по однос на лабави или скршени жици. Ако електро-алатот или приборот паднат, проверете, дали тие се оштетени или употребете неоштетен прибор. Ако приборот сте го провериле и го употребувате, тогаш вие и лицата, кои се наогаат во близина, треба да бидете вон доменот на ротирачкиот прибор и оставете го приборот да работи една минута со максимален број на вртежи. Оштетениот прибор најчесто се крши во овој тест-период.
h) Носете опрема за лична заштита. Зависно од употребата, користете целосна визуелна заштита, заштита за очите или заштитни очила. Доколку е потребно, носете маска за заштита од прашина,
Македонски
заштита за ушите, заштитни ракавици или специјална престилка, со која се заштитувате од ситни честички од шлајфувањето и од материјалот. Очите треба да бидат заштитени од страни тела што се разлетуваат наоколу, а кои настануваат при различни употреби. Заштита маска од прашина и за дишење мора да ја филтрираат прашината што се создава при работата. Доколку сте подолго време изложени на гласна бучава, тоа може да предизвика губење на слухот.
i) Кај лицата што стојат во близина внимавајте на тоа да се почитува безбедно растојание од вашиот делокруг на работа. Секој што ќе пристапи во делокругот на работа, мора да носи опрема за лична заштита. Можат да се разлетаат парчиња од работниот материјал или од скршен прибор и да предизвикаат повреди, исто така и надвор од директниот делокруг на работа.
j) Фаќајте го електро-алатот само на изолирани површини за држење, додека извршувате работи, кај кои приборот може да погоди сокриени струјни водови или сопствениот кабел за напојување со струја. Контакт со жица под напон исто така ќе направи проводници од металните делови и оној кој ракува со алатот ќе доживее струен удар.
k) Кабелот за напојување со струја чувајте го настрана од прибор што се врти. Доколку ја изгубите контролата над електро-алатот, кабелот за напојување со струја може да се исече или да се закачи и вашата рака или вашата дланка да бидат повлечени во приборот што се врти.
I) Никогаш не го оставајте електро-орудието ако орудието за применување не е дојдено во потполно мирување. Електро-алатот што се врти може да дојде во контакт со површината, на којашто се остава, а на тој начин можете да ја изгубите контролата над електро-алатот.
m) Не оставајте го електро-алатот да работи додека го носите. Вашата облека може да биде закачена преку случаен контакт со приборот што се врти, при што тој може да навлезе во вашето тело.
п) Редовно чистете го отворот за проветрување на вашиот електро-алат. Вентилаторот на моторот влече прашина во кукиштето, а големо насобирање на метална прашина може да предизвика електрични опасности.
о) Не употребувајте го електро-алатот во близина на материјали што горат. Таквите материјали можат да се запалат од искри.
р) Не употребувајте прибор, за којшто се потребни течни средства за ладење. Употребата на вода или на други течни средства за ладење може да доведе до електричен удар.
Повратен удар и референтни безбедносни упатства
Повратниот удар претставува неочекувана реакција како последица на заглавен или блокиран прибор што се врти, како на диск за брусење, подножје за брусење, четка со жица итн. Заглавувањето или блокирањето доведува до неодложно стопирање на ротирачкиот прибор. На тој начин неконтролираниот електро-алат се забрзува во спротивна насока од насоката на вртење на приборот во точката на спојување.
Доколку, на пример, диск за брусење е заглавен или блокиран во материјалот, работ на дискот за брусење што навлегува во материјалот, може да се закачи и на тој начин да дојде до излегување на дискот или да се предизвика повратен удар. Во таков случај дискот за брусење се движи или кон операторот или настрана од него, зависно од насоката на вртење на дискот во точката на спојување. Притоа дисковите за брусење можат исто така и да се скршат.
Повратен удар претставува последица од погрешна или неисправна употреба на електро-алатот. Тој може да биде избегнат со соодветни мерки на претпазливост, како што се опишани подолу.
a) Држете го електро-алатот цврсто и поставете ги вашето тело и вашите раце во позиција, со која ќе можете да дадете отпор на силите од повратиот удар. Секогаш употребувајте ја додатната рачка, доколку постои, за да можете да имате максимальна можна контрола над силите од повратниот удар или на моментите на реакција при пуштање во работа. Операторот може да ги контролира силите на повратниот удар и реакционите сили со преземање соодветни мерки на претпазливост.
b) Никогаш не поставувајте ја вашата рака во близина на прибор што се врти. Во случај на повратен удар, приборот може да биде исфрлен врз вашата рака.
с) Избегнувајте го со вашето тело местото, во кое електро-алатот се движи во случај на повратен удар. Повратниот удар го води електро-алатот во спротивна насока од насоката на движење на дискот за брусење на местото за спојување.
d) Работете особено внимателно кај агли, остри рабови итн. Спречувајте ситуации, во кои приборот се одбива од и заглавува во материјалот за обработка. Кај агли, остри рабови или во случај на одбивање ротирачкиот прибор е склон кон заглавување. Тоа предизвикува губење на контролата или повратен удар.
e) Не употребувајте лист за пилење со ланци или запчаници. Таквите орудија за примена честопати предизвигуваат повратен удар или губење на котролата врз електро-орудието.
Специјални безбедносни упатства за шлајфување и шлајфување со делење
a) Употребувајте ги исключително алатите за брусење што се одобрени за вашиот електро-алат како и заштитната капа што е предвидена за таквите алати за брусење. Алати за брусење, коишто не се предвидени за електро-алатот, не можат да бидат довольно заштитени и се несигурни.
b) На косо сечени листови за стружење мора да бидат монтирани на тој начин што нивната површина за стружење нема да излегува надвор од нивото на работ на заштитната хауба. Нестручно монтиран диск за стружење кој што излегува надвор од нивото на работ на заштитната хауба не може да биде довольно заштитен.
с) Заштитната капа мора да биде сигурно поставена на електро-алатот и да биде така нагодена, што ќе се постигне максимально ниво на безбедност, тоа значи најмал дел од алатот за брусење да е насочен кон операторот. Заштитната капа треба да го штити операторот од парчиња и од случаен контакт со телото за брусење.
d) Телата за брусење смеат да се употребуваат само за препорачаните можности за употреба. На пример: никогаш не брусење со страничната површина од диск за делење. Дисковите за делење се наменети за отстранување на материјал со работ на дискот. Дејството на странична сила врз овие тела за брусење може да ги скрши истите.
e) Секогаш употребувајте за дисковите за брусење што сте ги одбрале неоштетени фланши за стегање, со исправна големина и форма. Соодветните фланши го заштитуваат дискот за брусење и на тој начин ја намалуваат опасноста од кршење на дискот за брусење. Фланшите за дискови за делење можат да се разликуваат од фланшите за други дискови за брусење.
f) Не употребувајте искористени дискови за брусење од поголеми електро-алати. Дисковите за брусење за поголеми електро-алати не се погодни за повисоките броеви на вртежи кај помалите електро-алати и можат да се скршат.
Други специјални безбедносни упатства за брусење со делење:
a) Избегнувајте заглавување на дискот за делење или премногу висок контактен притисок. Не изведувајте претерано длабоки засеци. Преоптоварувањето на дискот за делење го зголемува неговиот напор и чувствителноста за извртување или блокирање, а со тоа и на можноста за повратен удар или за кршење на телото за брусење.
b) Избегнувајте го доменот пред и зад ротирачки диск за делење. Доколку дискот за делење го движите во материјалот за обработка во насока подалеку од себе, во случај на повратен удар електро-алатот со дискот што се врти, може да се насочи директно кон вас.
с) Доколку дискот за делење се заглави или доколку прекинете со работа, исключете го електро-алатот и држете го мирно се додека дискот не постигне состојба на мирување. Никогаш не обидувајте се, да го извлечете дискот од засекот додека се врти, во спротивно може да дојде до повратен удар. Констатирајте и отстранете ја причината за заглавувањето.
d) Не вклучувајте го електро-алатот повторно, сё додека истиот се наоға во материјалот за обработка. Дозволете дискот да го достигне целиот број на вртежи, пред внимателно да го продолжите сечењето. Во спротивно дискот може да заглави, да отскокне од материјалот за обработка или да предизвика повратен удар.
e) Потпрете ги плочите или големите материјали за обработка, за да го намалите ризикот од повратен удар како резултат на заглавен диск за делење. Големи материјали за обработка може да свијат како последица на својата тежина. Материјалот за обработка мора да биде потпран на двете страни и тоа како во близина на засекот за делење така и на работ.
f) Бидете посебно внимателни при „Цебни засеци„ во постоечки сидови или други подрачја каде што се нема увид. Дискот што навлегува може да предизвика повратен удар при сечење во гасоводи или водоводи, понатаму во електрични водови или други објекти.
Специјални безбедносни упатства за мазнење со хартија за шмирглање:
a) Не употребувајте прекудимензионирани листови за мазнење. Следете ги податоците на производителот по однос на големината на листот за мазнење. Листови за шмирглање што зјаат надвор од подлогата за мазнење, можат да предизвикаат повреди како и блокирање, кинење на листовите или да доведат до повратен удар.
Специјални безбедносни упатства во врска со работата со четките со жица:
a) Обратете внимание на тоа, дека челичната четка и за време на вообичаената употреба губи парчиња жица. Не ги преоптоварувајте жиците со премногу висок притисок на притиснување. Парчиња жица кои што се разлетуват, би можеле многу лесно да продрат низ лесна облека и/или кожата.
b) Доколку е препорачана заштитна капа, спречете да дојде до можност за допир помеѓу заштитната капа и четката со жица. Кај четките со подножје и за четкање може да дојде до зголемување на нивниот дијаметар како резултат на притисокот при допир и на центрифугалните сили.
Останати безбедносни и работни упатства
При глодање на метал, се создаваат летечки искри. Погрижете се лујето да не бидат загрозени. Поради ризик од пожар, запалливи матери не смеат да бидат лоцирани во близина (зона на искрење). Не користете издув за прав.
Избегнувајте искри и прашина од брусењето да го погодат телото.
Никогаш не посегнувајте во зоната на опасната работна површина при включена машина.
Прашината и струготините не смеат да се одстрануваат додека е машината работи.
Во случај на значителни вибрации или појава на други неправилности веднаш исключете ја машината со цел да ја најдете причината за нив.
При екстремни услови (пр: фино глодање метали со вретено или глодачко тркало со вулканизирани влакна), значително загадување може да се насобере одвнатре на аголната глодалка. Од безбедносни причини, во вакви услови, внатрешноста мора да биде комплетно исчистена од метални остатоци а прекинувачот на колото на моторот мора да биде сериски поврзан. Доколку прекинувачот на колото на моторот ја расипе машината мора да биде пратена.
Не дозволувајте какви и да се метални делови да дојдат до отворите за вентилација-ризик од куршлус!
ГЛАВНИ ВРСКИ
Да се спои само за една фаза АС коло и само на главниот напон наведен на плочката. Можно е исто така и поврзување на приключок без заземјување доколку изведбата соодветствува на безбедност од 2 класа.
Уредите кои се користат на многу различни локации вклучувајки и отворен простор мора да бидат поврзани за струја преку направата за поврзување (FI, RCD, PRCD).
Вклучувањето на кабелот во струја се прави ислучиво машината е исклучена.
WS 22-180, WS 22-230, WS 24-230 GV: предизвивува краткотрајни падови на напонот. При неповолни услови на напојување, останатата опрема може да биде оштетена. Дококу отпорот на системот на снабдувањето е помал од 0,20hm, мала е веројатноста за појава на пречки.
СПЕЦИФИЦИРАНИ УСЛОВИ НА УПОТРЕБА
Аголната брусилка се употребува за делење и брусење согребење (грубо гребење) на голем број материјали како например на метал или камен, како и за мазнење на подлогиза мазнење на пластика и за работа со четка со челичнажица. Во секој случај почитувајте ги упатствата напроизводителите на приборот.
За работи со делење употребувајте ја заштитната капа од програмата за прибор.
Во секој случај почитувајте ги упатствата напроизводителите на приборот.
Електричното орудие е прикладно само за сува обработка.
РАБОТНИ УПАТСТВА
За алатите кои се наменати за опремување со шилесто тркало за дупчење, осигурете се дека жицата во тркалото е довольно долга за да ја прифати должината на вретеното.
Сечени и брусени плочи да се употребуваат и чуваат секогаш према податоците на производителот.
Во случај на груба обработка и пресекување секогаш се работи со заштитна капа.
Македонски
На косо сечени листови за стружење мора да бидат монтирани на тој начин што нивната површина за стружење нема да излегува надвор од нивото на работ на заштитната хауба.
Шрафот за штелување мора да биде затегнат пред да се почне со работа со машината.
Секогаш користете ја помошната рачка.
Работни предмети кои што се обработуваат мора да бидат цврсто стегнати доколку не се држи со самата своја тежина.
Работните предмети никогаш да не се водат рачно према плочата.
ЗАШТИТА ОД ПОВТОРНО ПРИДВИЖУВАЊЕ
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Машините со аретирачки прекинувач се опремени со заштита од повторно придвижување. Таа заштита спречува да дојде до повторно придвижување на машината по снемување струја. Во случај на повторно започнување со работа, исключете ја машината и потоа включете ја повторно.
ОГРАНИЧУВАЧ НА СТАРТНАТА СТРУЈА-КОЛО
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Стартната струја за машината е неколку пати повисока просечната струја. Ограничувачот на стартната струја произведува почетна струја до таква мера што осигурувачот (16А, спор-...) не се вклучува.
МАЗЕН СТАРТ
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Електронски контролиран мазен старт за безбедно користење кој штити од почетното нагло задвижување на машината.
ОДРЖУВАЊЕ
Вентилациските отвори на машината мора да бидат комплетно отворени постојано.
Доколку приклучниот вод на електричното орудие е оштетено, ќе мора да се замени со специјално подесен вод кој што може да се добие преку сервисната организација.
Користете само AEG додатоци и резервни делови. Доколку некои од компонентите кои не се опишани треба да бидат заменети, Ве молиме контактирајте ги сервисните агенти на AEG (консултирајте ја листата на адреси).
Доколку е потребно можно е да биде набавен детален приказ на алатот. Ве молиме наведете го бројот на артиклот како и типот на машина кој е отпечатен на етикетата и порачajте ја скицата кај локалниот застапник или директно кaj: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
ЕУ-ДЕКЛАРАЦИЈА ЗА СООБРАЗНОСТ
Под целосна лична одговорност изјавуваме дека производот опишан во „Технички податоци“ е во сообразност со сите релевантни прописи од директивите
2011/65/EU (RoHS), 2006/42/EC, 2014/30/EU
и дека се применети следните хармонизирани стандарди
EN 60745-1:2009 + A11:2010
EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 50581:2012
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
EN 61000-3-2:2014
EN 61000-3-3:2013
WS 22-180, WS 22-230, WS 24-230 GV:
EN 61000-3-11:2000
Ополномоштен за составување на техничката документација.
Techtronic Industries GmbH
Ве молиме пред да ја стартувате машината обрнете внимание на упатствата за употреба.
Секогаш при користење на машината носете ракавици.
Носете ракавици!
Секогаш кога преземате активности врз машината исклучете го кабелот од струјата.
Не употребувајте сила.
Само за работи на сечење.
Само за работи на брусење.
Дополнителна опрема - Не е включена во стандардната, а достапна е како додаток.
Електричните апарати не смеат да се фрлат заедно со домашниот отпад. Електричните и електронсите апарати треба да се собираат одделно и да се однесат во соодветниот погон заради нивно фрлање во склад со начелата за заштита на околината. Информирајте се кај Вашите местни служби или кај специјализираниот трговски претставник, каде има такви погони за рециклажа и собирни станици.
Електрично орудие од заштитната категорија II. Електрично орудие чијашто заштита од електричен удар не зависи само од основната изолација туку и од тоа дали ќе се применат дополнителните заштитни мерки како што се двоструките изолации или појачаната изолација. Не постои никаква направа за приклучување на некој заштитен вод.
СЕ-знак
UkrSEPRO знак на конформитет.
TR 066
EurAsian (Евроазиски) знак на конформитет.
