| Produkta veids | Leņķa slīpmašīna |
| Modelis | WS 22230 E (WS 22-230 E) |
| Nominālā jauda | 2200 W |
| Nominālais apgriezienu skaits | 6600 min⁻¹ |
| Maksimālais diska diametrs | 230 mm |
| Urbšanas diametrs | 22,2 mm |
| Vārpstas vītne | M 14 |
| Svars (pēc EPTA 01/2003) | 5,2 kg |
| Aizsardzības klase | II (dubultā izolācija) |
| Aizsardzība pret atkārtotu iedarbināšanu | Jā |
| Iedarbināšanas strāvas ierobežojums | Jā |
| Mīksta iedarbināšana | Jā (elektroniska) |
| Funkcijas | Slīpēšana, griešana, pulēšana, metāla tīrīšana ar suku |
| Akustiskā spiediena līmenis | 96 dB(A) (K=3 dB) |
| Akustiskās jaudas līmenis | 107 dB(A) (K=3 dB) |
| Vibrācija (virsmas slīpēšana) | 8,7 m/s² (K=1,5 m/s²) |
| Vibrācija (pulēšana) | 4,1 m/s² (K=1,5 m/s²) |
| Apkope | Regulāri tīrīt ventilācijas atveres; bojātu kabeli jānomaina pilnvarotā servisā |
| Iekļautie piederumi | Nav norādīts (piederumi tiek pārdoti atsevišķi) |
| Garantija | Skatīt garantijas brošūru |
Bieži uzdotie jautājumi - WS 22230 E AEG
Lietotāju jautājumi par WS 22230 E AEG
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Dzirnaviņas PDF formātā bez maksas! Atrodiet savu rokasgrāmatu WS 22230 E - AEG un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. WS 22230 E zīmola AEG.
LIETOŠANAS INSTRUKCIJA WS 22230 E AEG
Izmantojiet tikai vārpstu uzgriežnus, kā to paredz ražotājs.
Neizmantojiet uzgriežnus bez atslēgas palīdzības
Slēdzis nav labojams
Aizsardzība pret atkārtotu palaišanu
Pärtrükstot strāvas padevei, ieslēgtā ierīce no jauna neieslēdzas. Darba turpināšanai ierīci izslēgt un ieslēgt no jauna.
Apsauga nuo pakartotinio jsijungimo

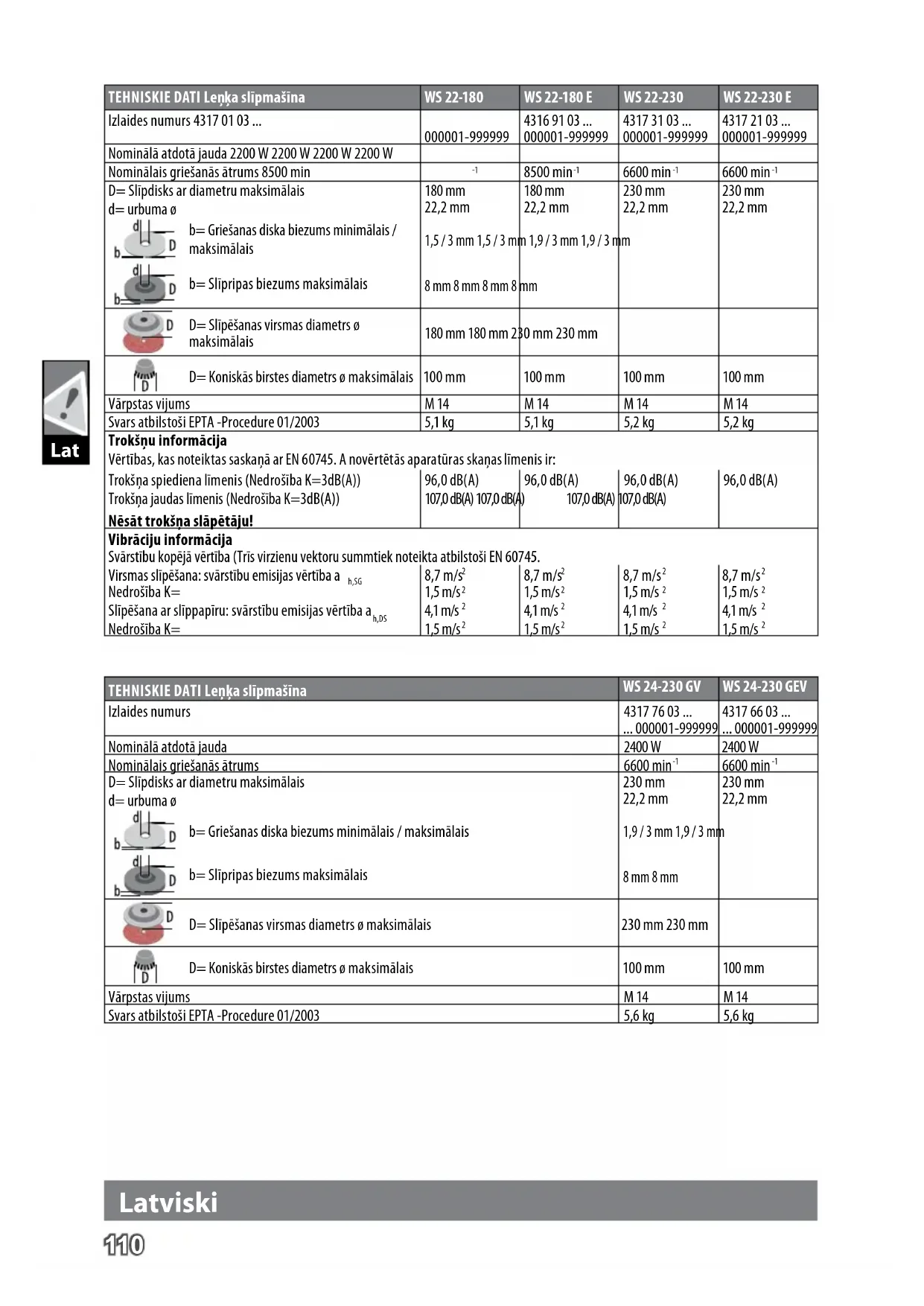

| TEHNISKIE DATI Lenka slipmašina | WS 22-180 | WS 22-180 E | WS 22-230 | WS 22-230 E | |
| Izlaides numurs 4317 01 03 ... | 000001-999999 | 4316 91 03 ...000001-999999 | 4317 31 03 ...000001-999999 | 4317 21 03 ...000001-999999 | |
| Nominālā atdotā jauda 2200 W 2200 W 2200 W 2200 W | |||||
| Nominālais griešanās ātrums 8500 min | -1 | 8500 min^-1 | 6600 min^-1 | 6600 min^-1 | |
| D=Slipdisks ar diametru maksimālais | 180 mm | 180 mm | 230 mm | 230 mm | |
| d=urbuma ø | 22,2 mm | 22,2 mm | 22,2 mm | 22,2 mm | |
 | b=Griešanas diska biezums minimālais /maksimālais | 1,5/3 mm 1,5/3 mm | 1,9/3 mm 1,9/3 mm | ||
| b=Slīpripas biezums maksimālais | 8 mm 8 mm 8 mm 8 mm | ||||
 | D=Slīpēšanas virsmas diametrømaksimālais | 180 mm 180 mm 230 mm 230 mm | |||
 | D=Koniskās birstes diametrømaksimālais | 100 mm | 100 mm | 100 mm | 100 mm |
| Vārpstas vijums | M 14 | M 14 | M 14 | M 14 | |
| Svars atbilstoši EPTA -Procedure 01/2003 | 5,1 kg | 5,1 kg | 5,2 kg | 5,2 kg | |
| Trokšņu informācijaVērtības, kas noteiktas saskaņā ar EN 60745. A novērtētās aparatūras skaņas līmenis ir: | |||||
| Trokšņa spiediena līmenis (Nedrošība K=3dB(A)) | 96,0 dB(A) | 96,0 dB(A) | 96,0 dB(A) | 96,0 dB(A) | |
| Trokšņa jaudas līmenis (Nedrošība K=3dB(A)) | 107,0 dB(A) 107,0 dB(A) | 107,0 dB(A) | 107,0 dB(A) | ||
| Nēsāt trokšņa slāpētāju! | |||||
| Vibrāciju informācijaSvārstību kopējā vērtība (Trīs virzienu vektoru summtiek noteikta atbilstoši EN 60745. | |||||
| Virsmas slipēšana: svārstību emisijas vērtība a _h,sg | 8,7 m/ s^2 | 8,7 m/ s^2 | 8,7 m/ s^2 | 8,7 m/ s^2 | |
| Nedrošība K= | 1,5 m/ s^2 | 1,5 m/ s^2 | 1,5 m/ s^2 | 1,5 m/ s^2 | |
| Slīpēšana ar slippapīru: svārstību emisijas vērtība a _h,os | 4,1 m/ s^2 | 4,1 m/ s^2 | 4,1 m/ s^2 | 4,1 m/ s^2 | |
| Nedrošība K= | 1,5 m/ s^2 | 1,5 m/ s^2 | 1,5 m/ s^2 | 1,5 m/ s^2 | |
| TEHNISKIE DATI Lenka slipmašina | WS 24-230 GV | WS 24-230 GEV | |
| Izlaides numurs | 4317 76 03 ... ... 000001-999999 | 4317 66 03 ... ... 000001-999999 | |
| Nominālā atdotā jauda | 2400 W | 2400 W | |
| Nominālais griešanas ātrums | 6600 min^-1 | 6600 min^-1 | |
| D= Slipdisks ar diametru maksimālais | 230 mm | 230 mm | |
| d= urbuma ø | 22,2 mm | 22,2 mm | |
 | b= Griešanas diska biezums minimālais / maksimālais | 1,9/3 mm | 1,9/3 mm |
| b= Slīpripas biezums maksimālais | 8 mm | 8 mm | |
 | D= Slīpēšanas virsmas diamets ø maksimālais | 230 mm | 230 mm |
 | D= Koniskās birstes diamets ø maksimālais | 100 mm | 100 mm |
| Vārpstas vijums | M 14 | M 14 | |
| Svars atbilstoši EPTA -Procedure 01/2003 | 5,6 kg | 5,6 kg | |
| TEHNISKIE DATI Lenka slipmašina | WS 24-230 GV WS 24-230 GEV | |
| Trokšnu informacijaVērtības, kas noteiktas saskaņā ar EN 60745. A novērtētās aparatūras skaņas līmenis ir:Trokšna spiediena līmenis (Nedrošība K=3dB(A)) 96,0 dB(A) 96,0 dB(A)Trokšna jaudas līmenis (Nedrošība K=3dB(A))Nēsāt trokšna slāpētāju! | 107,0 dB(A) 107,0 dB(A) | |
| Vibrāciju informacijaSvārstību kopējā vērtība (Tris virzienu vektoru summtiek noteikta atbilstoši EN 60745.Virsmas slīpēšana: svārstību emisijas vērtība ah,SGNedrošība K=Slīpēšana ar slippapīru: svārstību emisijas vērtība ah,DSNedrošība K= | 8,3 m/s ^2 1,5 m/s ^2 4,1 m/s ^2 1,5 m/s ^2 | 8,3 m/s ^2 1,5 m/s ^2 4,1 m/s ^2 1,5 m/s ^2 |
Izmantojot citur, piem., veicot abrazīvo griešanu vai slīpējot ar tērauda birsti, vibrācijas lielumi var būt citādi!
UZMANIBU!
Instrukcijā norāditā svārstību robežvērtība ir izmērīta mērijumu procesā, kas veikts atbilstoši standartam EN 60745, un to var izmantot elektroinstrumentu savstarpējai salīdzināšanai. Tā ir piemērota arī svārstību noslogojuma pagaidu izvērtēšanai.
Norādītā svārstību robežvērtība ir reprezentatīva elektroinstrumenta pamata pielietojuma jomām. Tomēr, ja elektroinstruments tiek pielietots citās jomās, papildus izmantojot neatbilstošus elektroinstrumentus vai pēc nepietiekamas tehniskās apkopes, tad svārstību robežvērtība var atšķirties. Tas var ievērojami palielināt svārstību noslogojumu visa darba laikā.
Precizai svārstību noslogojuma noteikšanai, ir jāņem vērā arī laiks, kad ierīces ir izslēgta vai arī ir ieslēgta, tomēr faktiski netiek lietota. Tas var ievērojami samazināt svārstību noslogojumu visa darba laikā.
Integrëjiet papildus drošibas pasākumus pret svārstību ietekmi lietotājam, piemēram: elektroinstrumentu un darba instrumentu tehniskā apkope, roku siltuma uzturēšana, darba procesu organizācija.
UZMANIBU!
Izlasiet visu drošības instrukciju un lietošanas pamācību klāt. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
DROŠĪBAS TEHNIKAS NOTEIKUMI LENKA SLĪPMAŠĪNAI
Kopējie drošības noteikumi slīpēšanai, slīpēšanai ar smilšpapīra loksnī, darbam ar stieplu suku, pulēšanai un griešanai:
a) Šis elektroinstruments ir lietojams kā slīpmašina, kas piemērota ari slipēšanai ar smilšpapīra loksnī, darbam ar stieplu suku, pulēšanai un griešanai.. Nemiet vērā visas elektroinstrumentam pievienotās instrukcijas, norādījumus, attēlus un citu informāciju. Turpmāk sniegto norādījumu neievērošana var klūt par cēloni elektriskajam triecienam, ugunsgrēkam un/vai smagam savainojumam.
b) Šis elektroinstruments nav piemērots pulēšanai. Elektroinstrumenta izmantošana tādu uzdevumu veikšanai, kuriem tas nav paredzēts, var būt bīstama un izraisīt savainojumus.
c) Neizmantojiet piederumus, kurus ražotājfirma nav paredzējusi šim elektroinstrumentam un ieteikusi lietošanai kopā ar to. lespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu.
d) lesaistāmā instrumenta pieļaujamajam apgriezienu skaitam jābūt vismaz tik augstam kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam.
Aprikojums, kurš rotė ātrāk par pieļaujamo ātrumu, var salūzt un tikt atmests atpakal
e) Darbinstrumentu ārējam diametram un biezumam jāatbilst elektroinstrumenta konstrukcijai un izmēriem. Ja darbinstrumenta izmēri ir izvēlēti nepareizi, tas pilnībā nenovietojas zem aizsarga un darba laikā apgrūtina instrumenta vadību.
f) Papildpiederumu vītnei ir jāsakrīt ar slīpēšanas vārpstas vītni. Piederumiem, kas tiek piestiprināti ar atloku, fiksācijas serdeņa urbumam papildpiederumā ir jāsakrīt ar lokalizācijas atloka diametru. Papildpiederumi, kas neder uz montāžas serdeņa, griežas ekscentriski, pārmērīgi spēcīgi vibrē un var izraisīt kontroles zudumu pār darba rīku.
g) Neizmantojiet bojātus darbinstrumentus. Ik reizi pirms darbinstrumentu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vai slīpēšanas diski nav atslānojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un vai stieplu suku veidojošas stieples nav valigas vai atlūzušas. Ja elektroinstruments vai darbinstruments ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai ari izmantojiet darbam nebojātu darbinstrumentu. Pēc darbinstrumenta apskates un iestiprināšanas laujiet elektroinstrumentam darboties ar maksimālo griešanās ātrumu vienu minūti ilgi, turot rotējošo darbinstrumentu drošā attālumā no sevis un citām tuvumā esošajām personām. Bojātie darbinstrumenti šādas pārbaudes laikā parasti salūst.
h) Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām slipēšanas darbinstrumenta un apstrādājamā materiāla daļinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas celi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra troksņa iespaidā, var rasties paliekoši dzirdes traucējumi.
i) Sekojiet, lai citas personas atrastos droša attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša darbinstrumenta daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas.
j) Ja darbinstruments var skart slēptu elektropārvades līniju vai instrumenta elektrokabeli, darba laikā turiet elektroinstrumentu aiz izolētajiem rokturiem, nepieskaroties metāla daļām. Šī instrumenta saskare ar strāvu vadošiem kabeliem var radit spriegumu ari ierīces metāliskajās daļās un var izraisīt elektrisko triecienu.
k) Netuviniet rotējošu darbinstrumentu elektrokabelim.
Zūdot kontrolei pār instrumentu, darbinstruments var pārgriezt kabeli vai iekerties tajā, kā rezultātā kāda no lietotāja ķermeņa dalām var saskarties ar rotējošo darbinstrumentu.
I) Nekad nenolieciet elektroinstrumentu malā, pirms nav pilnībā apstājies darba instruments. Rotējošais darbinstruments var skart atbalsta virsmu, kā rezultātā elektroinstruments var klūt nevadāms.
m) Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs vai mati var nejauši nonākt saskarē ar rotējošo darbinstrumentu un iekerties tajā, izraisot darbinstrumenta saskaršanos ar lietotāja kermenī.
n) Regulāri tīriet elektroinstrumenta ventilācijas atveres. Dzinēju ventilējošā gaisa plūsma ilevelk puteklus instrumenta korpusā, bet liela metāla puteklu daudzuma uzkrāšanās var būt par cēloni elektrotraumai.
o) Nelietojiet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošās dzirksteles var izraisīt šādu materiālu aizdegšanos.
p) Nelietojiet nomaināmos darbinstrumentus, kuriem jäpievada dzesējošais škidrums. Údens vai citu škidro dzesēšanas līdzekļu izmantošana var būt par cēloni elektriskajam triecienam.
Atsitiens un ar to saistitie norādījumi
Atsitiens ir specifiska instrumenta reakcija, pēkšni iekeroties vai iestrēgstot rotējošam darbinstrumentam, piemēram, slīpēšanas diskam, slīpēšanas pamatnei, stieplu sukai u. t. t. Rotējoša darbinstrumenta iekeršanās vai iestrēgšana izraisa tā pēkšnu apstāšanos. Tā rezultātā elektroinstruments pārvietojas virzienā, kas pretējs darbinstrumenta kustības virzienam iestrēguma vietā, un nereti klūst nevadāms.
Ja, piemēram, slīpēšanas disks iekeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā slīpēšanas disks pārvietojas lietotāja virzienā vai arī prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu, Turklāt slīpēšanas disks var salūzt.
Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai. No tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.
a) Stingri turiet elektroinstrumentu un ienemiet tādu kermana un roku stāvokli, kas vislabāk lautu pretoties atsitiena spēkam. Vienmēr izmantojiet papildrokturi, kas lauj optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot zināmus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitienam un reaktivajam griezes momentam.
b) Netuviniet rokas rotējošam darbinstrumentam. Atsitiena gadījumā darbinstruments var skart ar lietotāja roku.
c) Izvairieties atrasties vietā, kurp varētu pārvietoties elektroinstruments atsitiena brīdī. Atsitiena brīdī elektroinstruments pārvietojas virzienā, kas pretējs darbinstrumenta kustības virzienam iestrēguma vietā.
d) levērojiet īpašu piesardzību, strādājot stūru un asu malu tuvumā. Nepieļaujiet, lai darbinstruments atlektu no apstrādājamā priekšmeta vai iestrēgtu tajā. Saskaroties ar stūriem vai asām malām rotējošais darbinstruments izliecas un atlec no apstrādājamā priekšmeta vai iestrēgst tajā. Tas var būt par cēloni kontroles zaudēšanai pār instrumentu vai atsitienam.
e) Neizmantojiet kēdes vai zobu ripzāgi. Šādi darba instrumenti bieži izraisa atsitienu vai kontroles zaudēšanu pār elektroinstrumentu.
Ipašie drošības noteikumi, veicot slīpēšanu un griešanu
a) Lietojiet vienīgi jūsu rīcibā esošajam elektroinstrumentam piemērotus slīpēšanas darbinstrumentus un šādiem darbinstrumentiem paredzētu aizsargu. Aizsargs var nepietiekami nosegt nepiemērotus slīpēšanas darbinstrumentus, līdz ar to nelaujot panākt vēlamo darba drošibu.
b) Slīpdiski, kas parasti ir augstāki par slīpripām, ir jāuzstāda tā, lai to slīpējamā virsma neatrastos ārpus diska aizsarga. Neatbilstoši noteikumiem uzstādītu slīpdisku, kas sniedzas pāri aizsarga malai, nav iespējams pilnībā nosegt.
c) Vienmēr izmantojiet aizsargu, kas paredzēts lietošanai kopā ar attiecīgā tipa slīpēšanas darbinstrumentiem. Aizsargam jābūt uzstādāmam un nostiprināmam uz elektro-instrumenta tā, lai tas ľautu panākt iespējami lielāku darba drošību, t. i., lai lietotāja virzienā būtu vērsta iespējami mazāka slīpēšanas darbinstrumenta nenosegtā daļa.
Aizsarga uzdevums ir pasargāt lietotāju no lidojošajām daļinām un saskaršanās ar slīpēšanas darbinstrumentu.
d) Slīpēšanas darbinstrumentu drīkst izmantot vienīgi tādā veidā, kādam tas ir paredzēts. Piemēram, nekad neizmanto-jiet slīpēšanai griešanas diska sānu virsmu. Griešanas disks ir paredzēts materiālu apstrādei ar malas griezejšķautni. Stiprs spiediens sānu virzienā var salauzt šo darbinstrumentu.
e) Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu piespiedējuzgriezni ar piemērotu formu un izmēriem. Piemērota tipa piespiedējuzgrieznis darba laikā droši balsta slīpēšanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamie piespiedējuzgriežni var atškirties no piespiedējuzgriežniem, kas lietojami kopā ar citu veidu slīpēšanas diskiem.
f) Neizmantojiet nolietotus slipēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lielākiem elektroinstrumentiem paredzētie slipēšanas diski nav piemēroti darbam mazākos elektroinstrumentos, kuru griešanās ātrums parasti ir lielāks, un tāpēc tie darba laikā var salūzt.
Citi ipašie drošības noteikumi, veicot griešanu
a) Neizdariet pārlieku lielu spiedienu uz griešanas disku un nepielaujiet tā iestrēgšanu. Neveidojiet pārāk dzilus grie-zumus. Pārslogojot griešanas disku, tas biežāk iekeras vai iestrēgst griezumā, un līdz ar to pieaug ari atsitiena vai darbinstrumenta salūšanas iespēja.
b) Izvairieties atrasties rotējošā griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotējošu griešanas disku tiks sviests tieši lietotāja virzienā.
Latviski
c) Pärtraucot darbu vai iestrëgstot griešanas diskam, izslëdziet elektroinstrumentu un turiet to nekustīgi, līdz griešanas disks pilnīgi apstājas. Nemēginiet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda darbība var būt par cēloni atsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni.
d) Neieslēdziet elektroinstrumentu no jauna, ja tajā iestiprinātais darbinstruments atrodas griezuma vietā. Pēc ieslēgšanas nogaidiet, līdz darbinstruments sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi turpiniet griešanu. Pretējā gadījumā griešanas disks var iekerties griezumā vai izlekt no tā, kā ari var notikt atsitiens.
e) Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti var saliekties paši sava svara iespaidā. Apstrādājamais priekšmets jāatbalsta abās pusēs – gan griezuma tuvumā, gan arī priekšmeta malā.
f) Esiet ipaši piesardzīgs, ja jums ir jāveic izzāgējums sienā vai kādā citā jums nezināmā vietā. legremdējot griešanas disku materiālā, tas var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, kas savukārt var izraisīt atsitienu un/vai būt par cēloni savainojumam.
Ipašie drošības noteikumi, veicot slīpēšanu ar smilšpapīra loksnī:
a) Neizmantojiet lielāka izmēra sliploksnes, izvēlieties darbam slīploksnes ar izmēriem, ko norādījusi ražotājfirma. Ja sliploksne sniedzas pāri slīpēšanas pamatnes malām, tas var būt par cēloni savainojumam, izsaukt slīploksnes iestrēgšanu vai plīšanu, kā arī izraisīt atsitienu.
Ipašie drošības noteikumi, veicot apstrādi ar stieplu suku:
a) Pat veicot parastas operācijas, pārliecinieties, lai stieplu sari tiktu pārklāti ar birsti. Attīrot vadus, neizdariet uz birsti pārlieku lielu spiedienu. Stieplu sari viegli var izdurties cauri vieglam audumam un savainot ādu.
b) Заштитната капа мора да биде сигурно поставена на електро-алатот и да биде така нагодена, што ће се постигне максимально ниво на безбедност, тоа значи најмал дел од алатот за брусење да е насочен кон операторот. Kausveida un diskveida stiepļu sukām spiediena un centrbēdzes spēka iespaidā war palielināties diametrs.
Citas drošibas un darba instrukcijas
Slipējot metālu, rodas dzirkstes. Vajag uzmanīties, lai netiktu apdraudētas personas. Sakarā ar ugunsgrēka draudiem, tuvumā (dzirkstelu tuvumā) nedrīkst atrasties viegli degošas vielas vai priekšmeti. Nedrikst izmantot putekļu sūcēju.
Izvairieties, lai dzirksteles un slīpēšanas putekļi nekrīt uz galvas.
Nelikt rokas mašinas darbības laukā.
Skaidas un atlūzas nedrīkst ṣemt ārā, kamēr mašīna darbojas.
Ja parādās stipras svārstības vai citi defekti, mašinu vajag nekavējoties izslēgt. Mašinu vajag nekavējoties pārbaudīt, lai noteiktu traucējumu cēloņus.
Izmantojot ekstrēmos lietošanas apstāklos (piem., metālu slīpējot ar škīvjveida disku un vulkanizētas fibras slīpēšanas diskiem), lenka slīpmašinas iekšpusē var rasties spēcīgs piesārņojums. Šādos lietošanas apstāklos drošības apsvērumu dēļ ir nepieciešama kārtīga ierīces iekšpuses attīrīšana no metāla nogulsnējumiem, un ir obligāta noplūdstrāvas aizsargslēdža (Fl) iepriekšēja ieslēgšana. Ja Fl aizsargslēdzis iedarbojas, ierīce jānodod remontā.
Sakarā ar to, ka var izraisīt īsslēdzienu, dzesēšanas atverēs nedrīkst iekļūt nekādi metāla priekšmeti.
TĪKLA PIESLĒGUMS
Pieslēgt tikai vienpola mainstrāvas tīklam un tikai spriegumam, kas norādīts uz jaudas panela. Pieslēgums iespējams arī kontaktligzdām bez aizsargkontaktiem, jo runa ir par uzbūvi, kas atbilst ll. aizsargklasei.
Kontaktligzdām, kas atrodas ārpus telpām jābūt aprīkotām ar automatāiskiem drošinātājslēdžiem, kas nostrādā, ja strāvas plūsmā radušies (FI, RCD, PRCD) bojājumi. To pieprasa jūsu elektroiekārtas instalācijas noteikumi. Lūdzu, to ṣemt vārā, izmantojot mūsu instrumentus.
Mašinu pievienot kontaktligzdai tikai izslēgtā stāvokli.
WS 22-180, WS 22-230, WS 24-230 GV: leslēgšanas process izraisa īslaicīgu sprieguma pazemināšanos. Pie nelabvėlīgiem tikla nosacījumiem var tikt ietekmēti arī citi instrumenti. Pie tikla atkarības zem 0,2 Ohm nevajadzētu būt traucējumiem.
NOTEIKUMIEM ATBILSTOŠS IZMANTOJUMS
Lenka slīpmašinu var pielietot metāla vai citu marerīlupārgriešanai vai slīpēšanai, kā arī slīpējot ar plastmasas ripuvai drāšu birsti. Visos gadījumos ievērojiet ražotāja noteiktosdrošības noteikumus.
Griežot materiālu, izmantojiet piederumos esošo aizsargu.
Visos gadījumos ievērojiet ražotāja noteiktosdrošības noteikumus.
Elektriskais instruments ir paredzēts tikai sausai apstrādei.
DARBA NORĀDĪJUMI
Attiecibā uz slīpēšanas materiāliem, ko paredzēts izmantot ar ripu, kurai ir vītne, vajag pārliecināties par to, ka ripas vītnes izmērs atbilst vārpstas izmēram.
Atdalīšanas un slīpēšanas diskus izmantot un uzglabāt, ievērojot ražotāja norādījumus.
Veicot rupjo slīpēšanu un zāgējot instrumentam vienmēr nepieciešams aizsargpārvalks.
Slīpdiski, kas parasti ir augstāki par slīpripām, ir jāuzstāda tā, lai to slīpējamā virsma neatrastos ārpus diska aizsarga.
Disku saturošo uzgriezni pirms mašinas darba uzsākšanas vajag pievilkt.
Vienmēr vajag izmantot papildus rokturi.
Apstrādājamā detaļa, ja to netur pašsvars, ir stingri jānostiprina. Nekādā gadījumā apstrādājamo detaļu nedrikst spiest pie diska ar roku.
AIZSARDZĪBA PRET ATKĀRTOTU PALAIŠANU
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Mašinas ar nofiksējamu slēdzi ir aprikotas ar aizsardzibu pret atkārtotu palaišanu. Pateicoties tai tiek novērsta mašinas atkārtota palaišana pēc elektrības padeves pārtraukuma. No jauna atsākot darbu, mašina ir jāizslēdz un atkal jāieslēdz.
PALAIDES STRĀVAS IEROBEŽOJUMS
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Mašinas ieslēgšanas strāva daudzkārt pārsniedz nominālo strāvu. Pateicoties palaides strāvas ierobežojumam, ieslēgšanas strāva tiek samazinta tik tālu, ka drošinātājs (16 A lēnais) nenostrādā.
REGULËTÄ PAKÄPENISKÄ
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Elektroniski regulētā pakāpeniskā iedarbināšana novērš grūdienveida iedarbošanos pēc mašīnas iedarbināšanas.
APKOPE
Vajag vienmēr uzmanīt, lai būtu tīras dzesēšanas atveres.
Ja elektroinstrumenta savienojuma kabelis ir bojāts, tas jānomaina pret speciāli sagatavotu kabeli, ko var iegādāties klientu apkalpošanas centrā.
Izmantojiet tikai firmu AEG piederumus un firmas rezerves daļas. Lieciet nomainīt detaljas, kuru nomaina nav aprakstīta, kādā no firmu AEG klientu apkalpošanas servisiem. (Skat. brošūru „Garantija/klientu apkalpošanas serviss“.)
Ja nepieciešams, klientu apkalpošanas servisā vai tieši pie firmas Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, var pieprasīt instrumenta numurs, kas norādīts uz jaudas panela.
ATBILSTĪBA CE NORMĀM
Mēs ar pilnu atbildību paziņojam, ka izstrādājums, kas raksturots sadalā „Tehniskie dati“, atbilst visām attiecīgajām prasībām direktīvās
2011/65/EU (RoHS), 2006/42/EK, 2014/30/EU
un ir piemēroti šādi saskaņotie standarti
EN 60745-1:2009 + A11:2010
EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 50581:2012
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
EN 61000-3-2:2014
EN 61000-3-3:2013
WS 22-180, WS 22-230, WS 24-230 GV:
EN 61000-3-11:2000
Pilnvarotais tehniskās dokumentācijas sastādīšanā.
Techtronic Industries GmbH
Pirms säkt lietot instrumentu, lūdzu, izlasiet lietošanas pamācību.
Strādājot ar mašīnu, vienmēr jānēsā aizsargbrilles.
Jāvalkā aizsargcimdi!
Pirms jebkādiem darbiem, kas attiecas uz mašinas apkopi, mašinu noteikti vajag atvienot no kontaktligzdas.
Nepielietot spēku
Tikai atdalīšanai
Tikai slīpēšanai
Piederumi - standartaprikojumā neietvertās, bet ieteicamās papildus komplektācijas detaļas no piederumu programmas.
Elektroiekārtas nedrīkst izmest kopā ar sadzīves atkritumiem. Elektriskās un elektroniskās iekārtas ir jāsavāc atseviški un jānodod pārstrādes uznēmumam, kas no tām atbrīvosies dabai draudzīgā veidā. Meklējiet otrreizējās pārstrādes poligonus un savākšanas punktus vietējās pārvaldes iestādēs vai pie preces pārdevēja.
Il aizsardzības klases elektroinstruments. Elektroinstruments, kuram aizsardzība pret elektrisko triecienu ir atkarīga ne tikai no pamata izolācijas, bet arī no tā, ka tiek piemēroti papildu aizsardzības pasākumi, piemēram, dubultā izolācija vai pastiprināta izolācija. Aizsarga pieslēgšanai instrumenti nav paredzēti.
CE markējums
UkrSEPRO atbilstības markējums.
EurAsian atbilstības markējums.
Latviski
| TECHNINIAI DUOMENYS Kampinis šlifuoklis | WS 22-180 | WS 22-180 E | WS 22-230 | WS 22-230 E | |
| Produkto numeris 4317 01 03 ... | 000001-999999 | 4316 91 03 ...000001-999999 | 4317 31 03 ...000001-999999 | 4317 21 03 ...000001-999999 | |
| Vardinė imamoji galia | 2200 W | 2200 W | 2200 W | 2200 W | |
| Nominalus sūkių skaičius | 8500 min ^-1 | 8500 min ^-1 | 6600 min ^-1 | 6600 min ^-1 | |
D= šlifavimo diskų ø maks.d= Grežimo-ø | b= Pjovimo disko storis min. / maks.b= Šlifavimo disko storis maks. | 180 mm22,2 mm1,5/3 mm 1,5/3 mm8 mm 8 mm 8 mm 8 mm | 180 mm22,2 mm1,9/3 mm 1,9/3 mmmm | 230 mm22,2 mm | 230 mm22,2 mm |
| [DYT53] | D= Šlifavimo paviršiaus ø maks. 180 mm 180 mm 230 mm 230 mm | ||||
 | D= Šveitimo šepečio ø maks. 100 mm 100 mm | 100 mm 100 mm | |||
| Suklio sriegis | M 14 | M 14 | M 14 | M 14 | |
| Prietaiso svoris įvertintas pagal EPTA 2003/01 tyrimų metodiką | 5,1 kg | 5,1 kg | 5,2 kg | 5,2 kg | |
| Informacija apie keliamą triukšmąVertės matuotos pagal EN 60745. Įvertintas A įrenginio keliamo triukšmo lygis dažniausiai sudaro:Garso slėgio lygis (Paklaida K=3dB(A))Garso galios lygis (Paklaida K=3dB(A))Nešioti klausos apsaugines priemones! | 96,0 dB(A)107,0 dB(A) 107,0 dB(A) | 96,0 dB(A)107,0 dB(A) | 96,0 dB(A)107,0 dB(A) | 96,0 dB(A) | |
Lietojiet aizsardzības cimdus!
