| Tuotetyyppi | Kulmahiomakone |
| Malli | WS 22230 E (WS 22-230 E) |
| Nimellisteho | 2200 W |
| Nimellisnopeus | 6600 min⁻¹ |
| Hiomalaikan enimmäishalkaisija | 230 mm |
| Porausreikä | 22,2 mm |
| Akselin kierre | M14 |
| Paino (EPTA 01/2003 mukaan) | 5,2 kg |
| Suojausluokka | II (kaksoiseristys) |
| Uudelleenkäynnistyksen estolaite | Kyllä |
| Käynnistysvirran rajoitus | Kyllä |
| Pehmeä käynnistys | Kyllä (elektroninen) |
| Toiminnot | Hionta, katkaisu, hionta, teräsharjaus |
| Äänenpainetaso | 96 dB(A) (K=3 dB) |
| Äänen tehotaso | 107 dB(A) (K=3 dB) |
| Tärinä (pintahionta) | 8,7 m/s² (K=1,5 m/s²) |
| Tärinä (kiillotus) | 4,1 m/s² (K=1,5 m/s²) |
| Huolto | Puhdista tuuletusaukot säännöllisesti; vaihdata vaurioitunut johto valtuutetussa huollossa. |
| Mukana tulevat tarvikkeet | Ei määritelty (tarvikkeet myydään erikseen) |
| Takuu | Katso takuuesite |
Usein kysytyt kysymykset - WS 22230 E AEG
Käyttäjien kysymyksiä aiheesta WS 22230 E AEG
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Murskain PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi WS 22230 E - AEG ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. WS 22230 E merkiltä AEG.
KÄYTTÖOHJE WS 22230 E AEG
Käytä vain valmistajan määräämiä kiinnitysmuttereita.
Älä käytä pikakiinnitysmuttereita!
Katkaisinta ei voi lukita.
Katkaisimen voi lukita.
Uudelleenkäynnistyssuoja
Päällekytketty kone ei käynnisty sähkökatkon jälkeen uudestaan. Työn jatkamiseksi tulee kone sammuttaa ja käynnistää uudelleen.
| TEKNISET ARVOT Kulmahiomakone | WS 22-180 | WS 22-180 E | WS 22-230 | WS 22-230 E | |
| Tuotantonumero 4317 01 03 ... | 000001-999999 | 4316 91 03 ...000001-999999 | 4317 31 03 ...000001-999999 | 4317 21 03 ...000001-999999 | |
| Nimellinen teho 2200 W 2200 W 2200 W 2200 W | |||||
| Nimellinen kierrosluku 8500 min | -1 | 8500 min^-1 | 6600 min^-1 | 6600 min^-1 | |
| D= Hiomalaikan ∅ maks.d= porausreikä-ø | 180 mm22,2 mm | 180 mm22,2 mm | 230 mm22,2 mm | 230 mm22,2 mm | |
 | b= Katkaisulaikan paksuus min. / maks.b= Hiomalaikan paksuus maks. | 1,5/3 mm 1,5/3 mm8 mm 8 mm 8 mm 8 mm | 1,9/3 mm 1,9/3 mmmm | ||
 | D= Hiomapinnan ø maks. 180 mm 180 mm 230 mm 230 mm | ||||
 | D= Kuppiharjan ø maks. | 100 mm | 100 mm | 100 mm | 100 mm |
| Karan kierre | M 14 | M 14 | M 14 | M 14 | |
| Paino EPTA-menettelyn 01/2003 mukaan | 5,1 kg | 5,1 kg | 5,2 kg | 5,2 kg | |
| MelunpäästötiedotMitta-arvot määritetty EN 60745 mukaan. Koneen tyypillinen A-luokitettu melutaso:Melutaso (Epävarmuus K=3dB(A))Äänenvoimakkuus (Epävarmuus K=3dB(A))Käytä kuulosuojaimia! | 96,0 dB(A)107,0 dB(A) 107,0 dB(A) | 96,0 dB(A)107,0 dB(A) 107,0 dB(A) | 96,0 dB(A)96,0 dB(A) | 96,0 dB(A) | |
| TärinätiedotVärähtelyn yhteisarvot (kolmen suunnan vektorisummmitattuna EN 60745 mukaan. | |||||
| Pintahionta: Värähtelyemissioarvo a_h,SG Epävarmuus K=Hionta hiomapaperilla: Värähtelyemissioarvo a_h,DS Epävarmuus K= | 8,7 m/s^2 1,5 m/s^2 4,1 m/s^2 1,5 m/s^2 | 8,7 m/s^2 1,5 m/s^2 4,1 m/s^2 1,5 m/s^2 | 8,7 m/s^2 1,5 m/s^2 4,1 m/s^2 1,5 m/s^2 | 8,7 m/s^2 1,5 m/s^2 4,1 m/s^2 1,5 m/s^2 | |
| TEKNISET ARVOT Kulmahiomakone | WS 24-230 GV | WS 24-230 GEV | |
| Tuotantonumero | 4317 76 03 ... ... 000001-999999 | 4317 66 03 ... ... 000001-999999 | |
| Nimellinen teho | 2400 W | 2400 W | |
| Nimellinen kierrosluku | 6600 min^-1 | 6600 min^-1 | |
| D= Hiomalaikan ∅ maks. | 230 mm | 230 mm | |
| d= porausreikä-∅ | 22,2 mm | 22,2 mm | |
 | b= Katkaisulaikan paksuus min. / maks. | 1,9/3 mm 1,9/3 mm | |
| b= Hiomalaikan paksuus maks. | 8 mm 8 mm | ||
 | D= Hiomapinnan ø maks. | 230 mm 230 mm | |
 | D= Kuppiharjan ø maks. | 100 mm | 100 mm |
| Karan kierre | M 14 | M 14 | |
| Paino EPTA-menettelyn 01/2003 mukaan | 5,6 kg | 5,6 kg | |

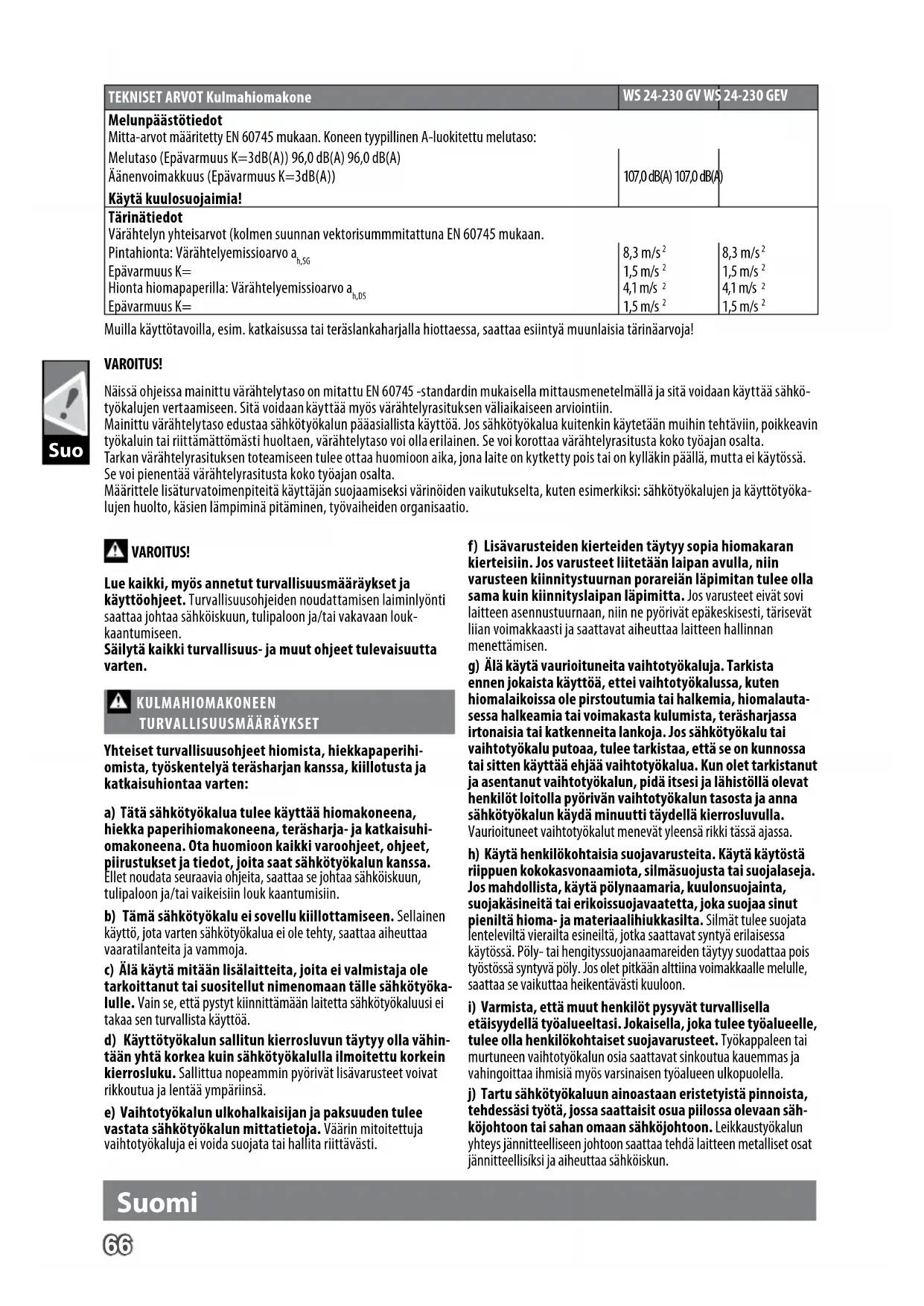

| TEKNISET ARVOT Kulmahiomakone | WS 24-230 GV WS 24-230 GEV | |
| MelunpäästötiedotMitta-arvot määritetty EN 60745 mukaan. Koneen tyypillinen A-luokitettu melutaso:Melutaso (Epävarmuus K=3dB(A)) 96,0 dB(A) 96,0 dB(A)Äänenvoimakkuus (Epävarmuus K=3dB(A))Käytä kuulosuojaimia! | 107,0 dB(A) 107,0 dB(A) | |
| TärinätiedotVärähtelyn yhteisarvot (kolmen suunnan vektorisummmitattuna EN 60745 mukaan.Pintahionta: Värähtelyemissioarvo a_h,SG Epävarmuus K=Hionta hiomapaperilla: Värähtelyemissioarvo a_h,DS Epävarmuus K= | 8,3 m/s ^2 1,5 m/s ^2 4,1 m/s ^2 1,5 m/s ^2 | 8,3 m/s ^2 1,5 m/s ^2 4,1 m/s ^2 1,5 m/s ^2 |
Muilla käyttötavoilla, esim. katkaisussa tai teräslankaharjalla hiottaessa, saattaa esiintyä muunlaisia tärinäarvoja!
VAROITUS!
Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 -standardin mukaisella mittausmenetelmällä ja sitä voidaan käyttää sähkötyökalujen vertaamiseen. Sitä voidaan käyttää myös värähtelyrasituksen väliaikaiseen arviointiin.
Mainittu värähtelytaso edustaa sähkötyökalun pääasiallista käyttöä. Jos sähkötyökalua kuitenkin käytetään muihin tehtäviin, poikkeavin työkaluin tai riittämättömästi huoltaen, värähtelytaso voi olla erilainen. Se voi korottaa värähtelyrasitusta koko työajan osalta.
Tarkan värähtelyrasituksen toteamiseen tulee ottaa huomioon aika, jona laite on kytketty pois tai on kylläkin päällä, mutta ei käytössä. Se voi pienentää värähtelyrasitusta koko työajan osalta.
Määrittele lisäturvatoimenpiteitä käyttäjän suojaamiseksi värinöiden vaikutukselta, kuten esimerkiksi: sähkötyökalujen ja käyttötyöka-lujen huolto, käsien lämpiminä pitäminen, työvaiheiden organisaatio.
VAROITUS!
Lue kaikki, myös annetut turvallisuusmääräykset ja käyttöohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
KULMAHIOMAKONEEN TURVALLISUUSMÄÄRÄYKSET
Yhteiset turvallisuusohjeet hiomista, hiekkapaperihiomista, työskentelyä teräsharjan kanssa, kiillotusta ja katkaisuhiontaa varten:
a) Tätä sähkötyökalua tulee käyttää hiomakoneena, hiekka paperihiomakoneena, teräsharja- ja katkaisuhiomakoneena. Ota huomioon kaikki varoohjeet, ohjeet, piirustukset ja tiedot, joita saat sähkötyökalun kanssa. Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköiskuun, tulipaloon ja/tai vaikeisiin louk kaantumisiin.
b) Tämä sähkötyökalu ei sovellu kiillottamiseen. Sellainen käyttö, jota varten sähkötyökalua ei ole tehty, saattaa aiheuttaa vaaratilanteita ja vammoja.
c) Älä käytä mitään lisälaitteita, joita ei valmistaja ole tarkoittanut tai suositellut nimenomaan tälle sähkötyökalulle. Vain se, että pystyt kiinnittämään laitetta sähkötyökaluusi ei takaa sen turvallista käyttöä.
d) Käyttötyökalun sallitun kierrosluvun täytyy olla vähintään yhtä korkea kuin sähkötyökalulla ilmoitettu korkein kierrosluku. Sallittua nopeammin pyörivät lisävarusteet voivat rikkoutua ja lentää ympäriinsä.
e) Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Väärin mitoitettuja vaihtotyökaluja ei voida suojata tai hallita riittävästi.
f) Lisävarusteiden kierteiden täytyy sopia hiomakaran kierteisiin. Jos varusteet liitetään laipan avulla, niin varusteen kiinnitystuurnan porareiän läpimitan tulee olla sama kuin kiinnityslaipan läpimitta. Jos varusteet eivät sovi laitteen asennustuurnaan, niin ne pyörivät epäkeskisesti, tärisevät liian voimakkaasti ja saattavat aiheuttaa laitteen hallinnan menettämisen.
g) Älä käytä vaurioituneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hiomalautasessa halkeamia tai voimakasta kulumista, teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkötyökalu tai vaihtotyökalu putoaa, tulee tarkistaa, että se on kunnossa tai sitten käyttää ehjää vaihtotyökalua. Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivän vaihtotyökalun tasosta ja anna sähkötyökalun käydä minuutti täydellä kierrosluvulla. Vaurioituneet vaihtotyökalut menevät yleensä rikki tässä ajassa.
h) Käytä henkilökohtaisia suojavarusteita. Käytä käytöstä riippuen kokokasvonaamiota, silmäsuojusta tai suojalaseja. Jos mahdollista, käytä pölynaamaria, kuulonsuojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasilta. Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka saattavat syntyä erilaisessa käytössä. Pöly- tai hengityssuojanaamareiden täytyy suodattaa pois työstössä syntyvä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saattaa se vaikuttaa heikentävästi kuuloon.
i) Varmista, että muut henkilöt pysyvät turvallisella etäisyydellä työalueeltasi. Jokaisella, joka tulee työalueelle, tulee olla henkilökohtaiset suojavarusteet. Työkappaleen tai murtuneen vaihtotyökalun osia saattavat sinkoutua kauemmas ja vahingoittaa ihmisiä myös varsinaisen työalueen ulkopuolella.
j) Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa saattaisit osua pillossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Leikkaustyökalun yhteys jännitteelliseen johtoon saattaa tehdä laitteen metalliset osat jännitteellisíksi ja aiheuttaa sähköiskun.
Suomi
k) Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät sähkötyökalun hallinnan, saattaa verkkojohto tulla katkaistuksi tai tarttua kiinni ja vetää kätesi tai käsivartesi kiinni pyörivään vaihtotyökaluun.
I) Älä koskaan laske sähkötyökalua pois, ennen kuin käytötyökalu on pysähtynyt täydellisesti. Pyörivä vaihtotyökalu saattaa koskettaa lepopintaa ja voit menettää sähkötyökalusi hallinnan.
m) Älä koskaan pidä sähkötyökalua käynnissä sitä kantaessasi. Vaatteesi voi hetkellisen kosketuksen seurauksena tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa porautua kehoosi.
n) Puhdista sähkötyökalusi tuuletusaukot säännöllisesti.
Moottorin tuuletin imee pölyä työkalun koteloon, ja voimakas metallipölyn kasautuma voi synnyttää sähköisiä vaaratilanteita.
o) Älä käytä sähkötyökalua palavien aineiden lähellä. Kipinät voivat sytyttää näitä aineita.
p) Älä käytä vaihtotyökaluja, jotka tarvitsevat nestemäistä jähdytysainetta. Veden tai muiden nestemäisten jähdytysaineiden käyttö saattaa johtaa sähköiskuun.
Takaisku ja vastaavat varo-ohjeet
Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihtotyökalun, kuten hiomalaikan, hiomalautasen tai teräsharjan tarttuessa kiinni tai jäädessä puristukseen. Tarttuminen tai puristukseen joutuminen johtaa pyörivän vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitsematon sähkötyökalu sinkoutuu tarttumakohdasta vaihtotyökalun kiertosuunnasta vastakkaiseen suuntaan.
Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työkappa-leeseen, saattaa hiomalaikan reuna, joka on uponnut työkappa-leeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos työkappaleesta tai aiheuttaa takaiskun. Hiomalaikka liikkuu silloin käyttävää henkilöä vasten tai poispäin hänestä, riippuen laikan kiertosuunnasta tarttumakohdassa. Tällöin hiomalaikka voi myös murtua.
Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä vääraän tarkoitukseen. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa.
a) Pitele sähkötyökalua tukevasti ja saata kehosi ja käsivartesi asentoon, jossa pystyt vastaamaan takaiskuvoimiin. Käytä aina lisäkahvaa, jos sinulla on sellainen, jotta pystyisit parhaalla mahdollisella tavalla hallitsemaan takaiskuvoimia tai vastamomentteja työkalun ryntökäynnissä. Käyttävä henkilö pystyy hallitsemaan takaisku ja vastamomenttivoimat noudattamalla sopivia suojatoimenpiteitä.
b) Älä koskaan tuo kättäsi lähelle pyörivää vaihtotyökalua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua kätesi yli.
c) Vältä pitämästä kehoasi alueella, johon sähkötyökalu liikkuu takaiskun sattuessa. Takaisku pakottaa sähkötyökalun vastakkaiseen suuntaan hiomalaikan liikkeeseen nähden tarttumiskohdassa.
d) Työskentele erityisen varovasti kulmien, terävien reunojen jne. alueella, estä vaihtotyökalua ponnahtamasta takaisin työkappaleesta ja juuttumasta kiinni. Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä johtaa hallinnan pettämiseen tai takaiskuun.
e) Älä käytä ketjusahan tai hammastettua sahan terää. Sellaiset käyttötyökalut aiheuttavat usein takaiskun tai sähkötyökalun hallinnan menettämisen.
Erityiset varoohjeet hiontaan ja katkaisuhiontaan
a) Käytä yksinomaan sähkötyökalullesi sallittuja hiomatyökaluja ja näitä hiomatyökaluja varten tarkoitettuja suojuksia. Hiomatyökaluja, jotka eivät ole tarkoitettuja sähkötyökalun kanssa käytettäviksi ei voida suojata riittävästi ja ne ovat turvattomia.
b) Taivutetut hiomalaikat täytyy asentaa niin, ettei niiden hiomapinta ulotu suojakuvun reunatason ulkopuolelle. Virheellisesti asennettua hiomalaikkaa, joka ulottuu suojakuvun reunatason ulkopuolelle, ei voida suojata riittävän hyvin.
c) Käytä aina suojusta, joka on tarkoitettu käytettävälle hiomatyökalulle. Suojuksen täytyy olla tukevasti kiinni sähkötyökalussa ja niin asennettu, että suurin mahdollinen turvallisuus saavutetaan. Hiomatyökalun tulee siis olla mahdollisimman vähän avoin käyttäjää kohti. Suojuksen tulee suojata käyttävää henkilöä murtokappaleilta ja tahattomalta hiomatyökalun koskettamiselta.
d) Hiomatyökaluja saa käyttää ainoastaan siihen käyttöön mihin niitä suositellaan. Esim.: Älä koskaan hio hiomalaikan sivupintaa käyttäen. Hiomalaikat on tarkoitettu hiontaan laikan ulkokehällä. Sivuttain kohdistuva voima saattaa murtaa hiomalaikan.
e) Käytä aina virheetöntä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa muitten hiomalaikkojen laipoista.
f) Älä käytä isompiin sähkötyökaluihin kuuluneita kuluneita hiomalaikkoja. Suurempien sähkötyökalujen hiomalaikat eivät sovellu pienempien sähkötyökalujen suuremmille kierrosluvuille, ja ne voivat murtua.
Muita katkaisuhiontaan liittyviä erityisvaro-ohjeita
a) Vältä katkaisulaikan juuttumista kiinni ja liian suurta syöttöpainetta. Älä tee liian syviä leikkauksia. Katkaisulaikan ylikuormitus kasvattaa sen rasitusta ja sen alttiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtumisen mahdollisuutta.
b) Vältä aluetta pyörivän katkaisulaikan edessä ja takana. Jos katkaisulaikka liikkuu työkappaleessa sinusta poispäin, saattaa sähkötyökalu takaiskun sattuessa singota suoraan sinua kohti pyörivällä laikalla.
c) Jos katkaisulaikka joutuu puristukseen tai keskeytät työn, tulee sinun pysäyttää sähkötyökalu ja pitää se rauhallisesti paikoillaan, kunnes laikka on pysähtynyt. Älä koskaan koeta poistaa vielä pyörivää katkaisulaikkaa leikkauksesta, se saattaa aiheuttaa takaiskun. Määrittele ja poista puristukseen joutumisen syy.
d) Älä käynnistä sähkötyökalua uudelleen, jos laikka on kiinni työkappaleessa. Anna katkaisulaikan ensin saavuttaa täysi kierroslukunsa, ennen kuin varovasta jatkat leikkausta. Muussa tapauksessa saattaa laikka tarttua kiinni, ponnahtaa ulos työkappaleesta tai aiheuttaa takaiskun.
e) Tue litteät tai isot työkappaleet, katkaisulaikan puristuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat taipua oman painonsa takia. Työkappaletta tulee tukea molemmilta puolilta, sekä katkaisuleikkauksen vierestä, että reunoista.
f) Ole erityisen varovainen tehdessäsi „taskuleikkauksia“ pystyssä oleviin seiniin tai muihin alueisiin, joita et voi nähdä. Uppoava katkaisulaikka saattaa aiheuttaa takaiskun osuessaan kaasutai vesiputkiin, sähköjohtoihin tai muihin kohteisiin.
Erityiset varoohjeet hiekkapaperihiontaan:
a) Älä käytä ylisuuria hiomapyöröjä, vaan noudata valmistajan ohjeita hiomapyöröjen koosta. Hiomapyöröt jotka ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapyörön repeytymiseen tai takaiskuun.
Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa:
a) Muista, että teräsharjasta irtoilee langanpätkiä myös tavallisen käytön aikana. Älä ylirasita teräslankoja liian voimakkaalla puristuksella. Poissinkoilevat langanpalat voivat tunkeutua hyvin helposti ohuiden vaatteiden ja/tai ihon läpi.
b) Jos suojusta suositellaan, tulee sinun varmistaa, ettei suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja kuppi-harjojen halkaisijat voivat laajeta puristuspaineen ja keskipako-voiman johdosta.
Täydentäviä turvallisuusmääräyksiä ja työskentelyohjeita
Metallien hionnassa syntyy kipinöintiä. Tarkista, ettei kenellekään aiheuteta vaaraa. Tulipalovaaran takia ei lähistöllä saa olla mitään palavia aineita (kipinäetäisyydellä). Pölynpoistoa ei käytetä.
Vältä sinkoilevien kipinöiden ja hiomapölyn osumista kehoosi. Älä tartu käynnistetyn laitteen työskentelyalueelle.
Lastuja tai puruja ei saa poistaa koneen käydessä.
Pysäytä laite välittömästi jos siinä esiintyy huomattavaa värähtelyä tai huomaat muuta puutetta. Tarkista kone vian aiheuttajan määrittelemiseksi.
Äärimmäisen vaikeissa käyttöolosuhteissa (esim. kiilloitettaessa metalleja tukilautasella ja vulkaanikuitu-hiomalaikoilla) saattaa kulmahiomalaitteen sisäpuolelle kertyä runsaasti likaa. Tällaisissa käyttöolosuhteissa on turvallisuussyistä tarpeen puhdistaa metallikertymät laitteen sisäosista perusteellisesti ja lisäksi tulee ehdottomasti kytkeä laitteen eteen vuotovirtavaroke (Fl-katkaisin).
Kun FI-katkaisin on lauennut, tulee kone lähettää korjattavaksi.
Älä päästä metalliesineitä tuuletusaukkoihin - oikosulkuvaara
VERKKOLIITÄNTÄ
Yhdistä ainoastaan yksivaiheiseen vaihtovirtaan, jonka verkko-jännite on sama kuin tyyppikilvessä ilmoitettu. Myös liittäminen maadoittamattomiin pistorasioihin on mahdollista, sillä rakenne vastaa turvallisuusluokkaa II.
Ulkokäytössä olevat pistorasiat on varustettava vikavirta-suojakytkimillä (FI, RCD PRCD) sähkölaitteistosi asennusmääräyksen mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa.
Varmista, että kone on sammutettu ennen kytkemistä sähköverkkoon.
WS 22-180, WS 22-230, WS 24-230 GV: Kytkentätapahtumat aikaansaavat lyhytaikaisia jännitteen alenemisia. Huonoissa verkko-olosuhteissa saattaa tämä vaikuttaa haitallisesti muihin laitteisiin. Verkkoimpedanssin ollessa alle 0,2 Ohm ei häiriöitä ole odotettavissa.
TARKOITUKSENMUKAINEN KÄYTTÖ
Kulmahiomakonetta voidaan käyttää monien materiaalien, kuten esim. metallin tai kiven, katkaisuleikkaukseen jakarkeaan hiontaan, sekä hiontaan muovihiomalautastakäyttäen ja työskentelyyn teräslankaharjan kanssa. Epäselvissä tapauksissa noudata lisävarusteiden valmistajienantamia ohjeita.
Käytä katkaisuleikkauksessa lisävarusteohjelmaan kuuluvaa suljettua suojakupua.
Epäselvissä tapauksissa noudata lisävarusteiden valmistajienantamia ohjeita.
Konetta saa käyttää ainoastaan kuivatyöskentelyyn.
TYÖSKENTELYOHJEITA
Varmista sellaisissa työkaluissa, joihin on tarkoitus kiinnittää kier-teisreikäinen laikka, että laikan kierre on riittävän pitkä sopimaan karan pituuteen.
Käytä ja säilytä katkaisu-ja hiomalaikat aina valmistajan ohjeiden mukaan.
Rouhehionta- ja katkaisutyössä on aina käytettävä laikan suojakupua.
Taivutetut hiomalaikat täytyy asentaa niin, ettei niiden hiomapinta ulotu suojakuvun reunatason ulkopuolelle.
Laippamutterin on oltava kunnolla kiristetty ennen koneen käyttöönottoa.
Käytä aina lisäkädensijaa.
Työstettävä kappale on kiinnitettävä, ellei se omapainonsa vuoksi pysy paikallaan. Älä koskaan vie työkappaletta kädelläsi hiomalaikkaa vasten.
UUDELLEENKÄYNNISTYSSUOJA
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Koneet, joissa on paikalleen lukittava kytkin, on varustettu uudelleenkäynnistyssuojalla. Sillä estetään koneen uudelleenkäynnistyminen virtakatkon jälkeen. Työtä jatkettaessa tulee kone ensin sammuttaa ja sitten käynnistää uudelleen.
KÄYNNISTYSVIRRANRAJOITUS
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Koneen käynnistysvirta on monta kertaa suurempi kuin käyntivirta. Käynnistysvirranrajoitin suojaa käynnistysvirtaa ettei 16 A hidassulake laukea.
PEHMEÄKÄYNNISTYKSEN
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
Elektronisen pehmeäkäynnistyksen vuoksi kone kiihtyy jatkuvasti kunnes ennalta valittu nopeus on saavutettu
HUOLTO
Pidä moottorin ilmanottoaukot puhtaina.
Jos sähkötyökalun verkkoliitäntäjohto on vahingoittunut, se täytyy korvata erityisvalmisteisella verkkoliitäntäjohdolla, joka on saatavana teknisen asiakaspalvelun kautta.
Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo).
Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven numeron seuraavasta osoitteesta: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
Suomi
TODISTUS CE-STANDARDINMUKAISUUDESTA
Vakuutamme täten olevamme yksin vastuussa siitä, että kohdassa "Tekniset tiedot" kuvattu tuote vastaa kaikkia direktiivien merki-tyksellisiä säädöksiä
2011/65/EU (RoHS), 2006/42/EY, 2014/30/EU
ja seuraavia yhdenmukaistettuja standardeja
EN 60745-1:2009 + A11:2010
EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 50581:2012
WS 22-180 E, WS 22-230 E, WS 24-230 GEV:
EN 61000-3-2:2014
EN 61000-3-3:2013
WS 22-180, WS 22-230, WS 24-230 GV:
EN 61000-3-11:2000
on käytetty.
Valtuutettu kokoamaan tekniset dokumentit.
Techtronic Industries GmbH
Lue käyttöohjeet huolelleisesti, ennen koneen käynnistämistä.
Käytä laitteella työskennellessäsi aina suojalaseja.
Käytä suojakäsineitä!
Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä.
Älä käytä väkivoimaa.
Vain katkaisutöihin.
Vain hiontatöihin.
Lisälaite - Ei sisälly vakiovarustukseen, saatavana lisätervikkeena.
Sähkölaitteita ei saa hävittää yhdessä kotitalousjätteiden kanssa. Sähkö- ja elektroniset laitteet tulee kerätä erikseen ja toimittaa kierrätysliikkeeseen ympäristöystävällistä hävittämistä varten. Pyydä paikallisilta viranomaisilta tai alan kauppiaaltasi tarkemmat tiedot kierrätyspisteistä ja keräyspaikoista.
Suojaluokan II sähkötyökalu. Sähkötyökalu. jonka sähköiskunsuojaus ei ole riippuvainen ainoastaan peruseristyksestä, vaan myös siitä, että käytetään lisäturvatoimia, kuten kaksinkertaista eristystä tai vahvistettua eristystä. Laitteessa ei ole suojajohtimen liittämiseen tarvittavia varusteita.
CE-merkki
UkrSEPRO -vaatimustenmukaisuusmerkki.
EurAsian-vaatimustenmukaisuusmerkki.
