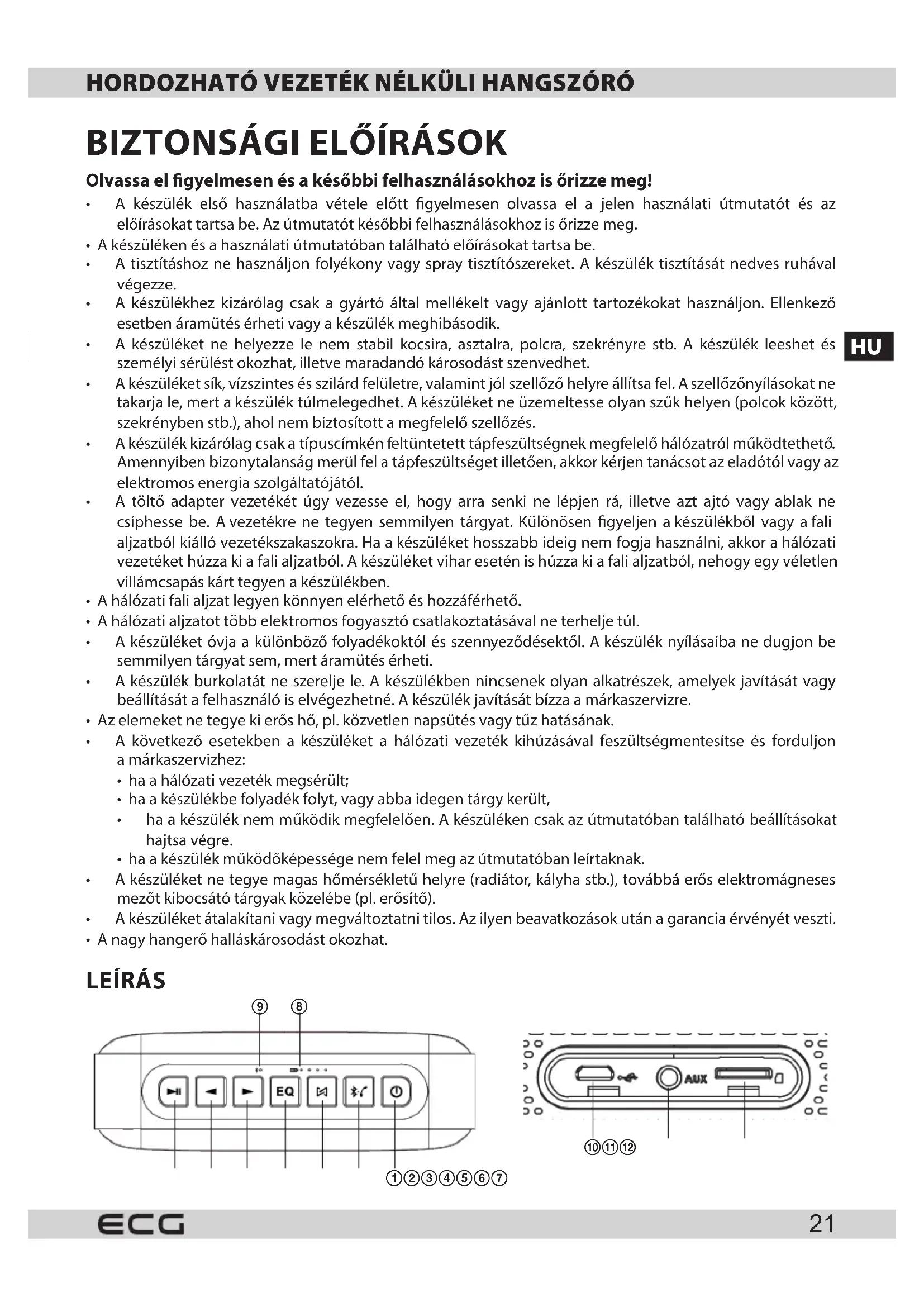

HASZNÁLATI ÚTMUTATÓ BTS Elysium M1 ECG

Olvassa el figyelmesen és a későbbi felhasználásokhoz is örizze meg!

• A készülék első használatba vétele előtt figyelmesen olvassa el a jelen használati útmutatót és az előírásokat tartsa be. Az útmutatót későbbi felhasználásokhoz is őrizze meg.
• A készüléken és a használati útmutatóban található előírásokat tartsa be.
• A tisztításhoz ne használjon folyékony vagy spray tisztítószereket. A készülék tisztítását nedves ruhával végezze.
• A készülékhez kizárólag csak a gyártó által mellékelt vagy ajánlott tartozékokat használjon. Ellenkező esetben áramütés érheti vagy a készülék meghibásodik.
• A készüléket ne helyezze le nem stabil kocsira, asztalra, polcra, szekrényre stb. A készülék leeshet és személyi sérülést okozhat, illetve maradandó károsodást szenvedhet.
• A készüléket sík, vízszintes és szilárd felületre, valamint jól szellőző helyre állítsa fel. A szellőzőnyílásokat ne takarja le, mert a készülék túlmelegedhet. A készüléket ne üzemeltesse olyan szük helyen (polcok között, szekrényben stb.), ahol nem biztosított a megfelelő szellőzés.
• A készülék kizárólag csak a típuscímkén feltüntetett tápfeszültségnek megfelelő hálózatról működtethető. Amennyiben bizonytalanság merül fel a tápfeszültséget illetően, akkor kérjen tanácsot az eladótól vagy az elektromos energia szolgáltatójától.
• A töltő adapter vezetékét úgy vezesse el, hogy arra senki ne lépjen rá, illetve azt ajtó vagy ablak ne csíphesse be. A vezetékre ne tegyen semmilyen tárgyat. Különösen figyeljen a készülékből vagy a fali aljzatból kiálló vezetékszakaszokra. Ha a készüléket hosszabb ideig nem fogja használni, akkor a hálózati vezetéket húzza ki a fali aljzatból. A készüléket vihar esetén is húzza ki a fali aljzatból, nehogy egy véletlen villámcsapás kárt tegyen a készülékben.
• A hálózati fali aljzat legyen könnyen elérhető és hozzáférhető.
• A hálózati aljzatot több elektromos fogyasztó csatlakoztatásával ne terhelje túl.
• A készüléket óvja a különböző folyadékoktól és szennyeződésektől. A készülék nyílásaiba ne dugjon be semmilyen tárgyat sem, mert áramütés érheti.
• A készülék burkolatát ne szerelje le. A készülékben nincsenek olyan alkatrészek, amelyek javítását vagy beállítását a felhasználó is elvégezhetné. A készülék javítását bízza a márkaszervizre.
• Az elemeket ne tegye ki erős hő, pl. közvetlen napsütés vagy tűz hatásának.
• A következő esetekben a készüléket a hálózati vezeték kihúzásával feszültségmentesítse és forduljon a márkaszervizhez:

- ha a hálózati vezeték megsérült;

- ha a készülékbe folyadék folyt, vagy abba idegen tárgy került,

- ha a készülék nem működik megfelelően. A készüléken csak az útmutatóban található beállításokat hajtsa végre.

- ha a készülék működőképessége nem felel meg az útmutatóban leírtaknak.

• A készüléket ne tegye magas hömérsékletű helyre (radiátor, kályha stb.), továbbá erős elektromágneses mezőt kibocsátó tárgyak közelébe (pl. erősítő).
  • A készüléket átalakítani vagy megváltoztatni tilos. Az ilyen beavatkozások után a garancia érvényét veszti.
• A nagy hangerő halláskárosodást okozhat.

LEÍRÁS

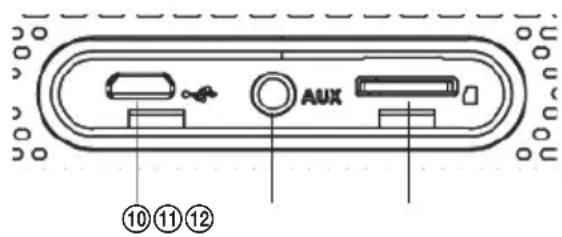

⑨ ⑧ EQ # ①②③④⑤⑥⑦

AUX ⑩⑪⑫

1. Hosszú megnyomás: hangszóró be- és kikapcsolása Rövid megnyomás: üzemmód váltás
2. Rövid megnyomás: Bluetooth üzemmód bekapcsolása / telefonhívás fogadása / telefonálás befejezése Hosszú megnyomás: párosított eszköz leválasztása / telefonhívás visszautasítása Dupla rövid megnyomás: utolsó telefonszám felhívása
3. TWS („True wireless stereo“ vezeték nélküli sztereó) Rövid megnyomás: TWS funkció be- és kikapcsolása Hosszú megnyomás: elmentett TWS párosítás törlése
4. Hangszínszabályzó Rövid megnyomás: hangszínszabályzó profil kiválasztása - normál, mély hang, magas hang
5. Rövid megnyomás: következő szám / következő FM állomás / telefonbeszélgetés átkapcsolása a telefon és a vezeték nélküli hangszóró között Hosszú megnyomás: hangerő növelése
6. Rövid megnyomás: előző szám / előző FM állomás / telefonbeszélgetés átkapcsolása a telefon és a vezeték nélküli hangszóró között Hosszú megnyomás: hangerő csökkentése
7. Rövid megnyomás: lejátszás / szünet / elnémítás Hosszú megnyomás 3 másodpercig: automatikus FM állomáskeresés (FM üzemmódban), mappa váltás az SD kártyán (memóriakártyáról való lejátszás üzemmódban)
8. Akkumulátor töltöttség kijelző
9. Bluetooth kijelző
10. Töltő aljzat
11. AUX analóg bemenet
12. Micro USB memóriakártya foglalat

Tulajdonságok

• Vezeték nélküli lejátszás (Bluetooth 4.2 sztereó) és „handsfree“ funkció
• Teljesítmény erősítő DSP-vel (digitális jelprocesszorral)
• AUX-IN analóg bemenet: lejátszás számítógépről, mobiltelefonról, PSP/MP3/MP4 stb. lejátszókról
• TWS funkció támogatása: 2 azonos hangszóró párosítása után lejátszás sztereóban
• Lejátszás Micro USB memóriakártyáról
• FM rádió, beépített antennával, automatikus állomáskeresés
• Kártyaolvasó és USB töltés
• Hangszínszabályzó profilok elmentése: normál, mély hang, magas hang
• Hangos navigáció: az üzemmód váltást és a működtetést hangos navigáció támogatja

A doboz tartalma

Vezeték nélküli Bluetooth hangszóró, micro USB kábel, AUX-IN kábel, használati útmutató

A KÉSZÜLÉK HASZNÁLATA

Az első használatba vétel előtt a beépített akkumulátort töltse fel.

Ha a hangszórót nem használja, akkor azt havonta egyszer töltse fel, amivel megelőzheti az akkumulátor mély lemerülését, illetve az akkumulátor meghibásodását.

1. A hangszóró be- és kikapcsolása

Hosszan, legalább 2 másodpercig nyomja be a ① gombot (a hangszóró be- vagy kikapcsolásához).

A hangszóróba épített memória tárolja a hangszóró utolsó beállításait, a lejátszási üzemmódot és a hangerő szintet.

Minden töltés után a hangerő 40%-os szintre áll be.

2. Bluetooth üzemmód

1) Bluetooth eszközök párosítása

Kapcsolja be a hangszórót és kapcsolja be a Bluetooth üzemmódot, a LED kijelző villogni kezd. A mobiltelefonján (vagy más készüléken) kapcsolja be a Bluetooth funkciót, és indítsa el a Bluetooth eszközök keresését. A „BTS Elysium M1“ a hangszóró, ezt jelölje ki a telefonján. A csatlakoztatás után a hangszóró „Device paired“ (készülék párosítva) bemondásával, és a LED kijelző villogásának a megszűnésével jelzi a sikeres párosítást.

A ② gomb rövid megnyomásával gyorsan lehet a Bluetooth üzemmódot bekapcsolni.

2) Zenelejátszás vezeték nélkül

A mobiltelefonján (vagy más csatlakoztatott készüléken) indítsa el a lejátszást, a zene a hangszórón keresztül hallatszik.

3) Mobiltelefon handsfree

Bejövő hívás fogadása

A bejövő hívást a ② gomb rövid megnyomásával fogadhatja.

Telefonbeszélgetés befejezése

A telefonbeszélgetés befejezéséhez nyomja meg röviden a ② gombot.

Az utolsó szám hívása

Duplán és röviden nyomja meg a ② gombot az utolsó telefonszám felhívásához.

Kihangosítás kikapcsolása

A ⑤ vagy ⑥ gomb megnyomásával a hívást átkapcsolhatja a mobiltelefon és a hangszóró között.

Hívások visszautasítása

A bejövő hívást a ② gomb hosszú megnyomásával utasíthatja vissza.

4) Meglévő Bluetooth csatlakozás törlése

A hangszóró automatikusan csatlakozik az utoljára párosított Bluetooth készülékkel. Hosszan nyomja meg a ② gombot, amivel törli az aktuális Bluetooth csatlakozást. A hangszóróból „Device disconnected" (készülék leválasztva) bemondás hallatszik. Ezt követően a hangszórót másik eszközzel párosíthatja.

3. Hangbemondások

A hangszóró bekapcsolása után az aktuális lejátszási üzemmódhoz kapcsolódó információkat mondja be a készülék: pl. Bluetooth mode (Bluetooth üzemmód), Aux in mode (lejátszás analóg bemenetről), device paired (készülék párosítva), device disconnected (készülék leválasztva) stb.

A hangbemondásokat az EQ ④ gomb hosszú megnyomásával kapcsolhatja ki.

4. TWS (lejátszás sztereó üzemmódban)

Kapcsoljon be egyszerre két BTS Elysium M1 hangszórót, és mindkettőt kapcsolja át Bluetooth üzemmódba. Röviden nyomja meg a ③ gombot valamelyik hangszórón. A készülék keresi a másik BTS Elysium M1 hangszórót. Keresés közben a hangszóró LED kijelző váltakozva narancssárga és kék színnel világít, valamint hangjelzést ad ki. A hangszórók egymással párosulnak. A sikeres kapcsolódás és párosítás után a bal csatorna jeleit lejátszó hangszórón a LED kék színnel, a jobb csatorna jeleit lejátszó LED narancssárga színnel világít. Kapcsolja be a Bluetooth funkciót a mobiltelefonján (vagy más készüléken), és indítsa el a Bluetooth eszközök keresését. Jelölje ki a „BTS Elysium M1”-t, amivel csatlakozik a hangszóróhoz. A bal hangszóróból „Device paired“ (készülék párosítva) bemondás hallatszik, a LED világítása kék színre kapcsol át. A készüléken indítsa el a lejátszást, a két hangszóróból sztereóban hallatszik a zene.

A két hangszóró leválasztásához (a mobiltelefonról vagy más készülékről), nyomja meg röviden a ③ gombot. A hangszóróból „TWS disconnected” (TWS leválasztva) bemondás hallatszik.

A TWS funkció törléséhez hosszan nyomja meg valamelyik hangszórón a ③ gombot. A hangszóróból „TWS Cleared” (TWS törölve) bemondás hallatszik.

Megjegyzés:

1. Mindegyik hangszórót saját adapterról kell tölteni, illetve tápfeszültséggel ellátni.

2. A TWS funkció használatához egyik hangszóró sem lehet párosítva valamilyen más készülékkel. Mindkét hangszórón kék színnel kell villognia a LED kijelzőnek.

3. Amennyiben valamelyik hangszóró egy harmadik BTS Elysium M1 hangszóróval van párosítva, akkor ezt a párosítást előbb törölni kell, különben nem lehet a két hangszóró párosítását végrehajtani. Mindkét hangszórón nyomja meg hosszan a ③ gombot, a meglévő TWS párosítások törléséhez.

5. A hangszínszabályzó beállítása

A normal üzemmód az alapértelmezett állapot. Röviden nyomja meg a ④ gombot a mély, majd egy újabb ④ gombnyomás után a magas hang beállítás üzemmódba való belépéshez.

6. Zene lejátszása Micro SD memóriakártyáról

A Micro SD kártyát dugja az aljzatba, majd röviden nyomja meg a ① gombot. A készülék átkapcsol Micro SD kártyáról való lejátszásra, és elindul a kártya tartalmának a lejátszása. A lejátszás indítása előtt a hangszóró még bemondja a következőt: „Memory card mode” (lejátszás memóriakártyáról).

Megjegyzés: memóriakártyáról való lejátszás üzemmódban a következő mappa (album) kiválasztásához hosszan nyomja meg a ⑦ gombot.

7. AUX IN bemenet

A hangszóróhoz csatlakoztasson külső jelforrást (PC, MP3/MP4, mobiltelefon) 3,5 mm-es audió kábel segítségével. Röviden nyomja meg a ① gombot, amivel belép az AUX IN üzemmódba. A hangszóróból az „AUX IN” bemondás hangzik el. A külső készüléken indítsa el a lejátszást, a hang a hangszóróból hallatszik.

Megjegyzés

• Amennyiben a hangszóróval a 3,5 mm-es audió kábelen keresztül érkező jeleket kívánja kihangosítani, akkor javasoljuk, hogy az USB kábeles tápellátás helyet használjon 5 V / 1 A-es adaptert. Az USB-n keresztüli tápellátás nem lesz elegendő.
• Ha röviden megnyomja a ⑦ gombot a hangszórón, akkor a hang elnémul, de a készülék tovább játssza a zenét.

8. FM rádió

Az FM rádió bekapcsolásához nyomja meg röviden a ① gombot, a hangszóróból a „Mode FM” (FM üzemmód) bemondás hangzik el. FM üzemmódban hosszan nyomja meg a ⑦ gombot, a készülék automatikusan megkeresi és elmenti az elérhető FM rádióállomásokat. A ⑤ / ⑥ gomb rövid megnyomásával az előző / következő rádióállomásra léphet át.

9. Kártyaolvasó

A hangszóróba dugjon be egy Micro SD kártyát, majd a hangszórót kapcsolja ki. Csatlakoztassa a hangszórót a számítógéphez egy USB kábel segítségével. A hangszóró kártyaolvasóként működik tovább, a számítógépről kezelni (másolni, olvasni stb.) lehet a kártya tartalmát (pl. fájlokat).

Megjegyzés: amikor először használja ezt a funkciót, akkor előbb automatikusan áttöltődik a számítógépre a működést támogató meghajtó program.

10. Intelligens energiatakarékos üzemmód

A hangszóró az alábbi esetekben automatikusan kikapcsol:

• Bluetooth üzemmódban, ha a párosítás 10 percnél tovább tart,
• ha a ⑦ gombbal lejátszás üzemmódban (lejátszás memóriakártyáról / FM üzemmód / AUX IN lejátszás) leállítja a lejátszást, és 10 percnél hosszabb ideig egy gombot sem nyom meg.

Megjegyzés:a⑦ gomb hosszú megnyomásával a hangszóró ismét bekapcsol.

11. Akkumulátor töltés

Amikor a hangszóróból a „Battery low” (lemerült elem) bemondást hallja, akkor a készüléket azonnal töltse fel az USB adapter segítségével. Teljes feltöltés után mind a 4 kijelző világít.

Megjegyzés

• A készüléket csak minőségi adapterről töltse fel.
• Ajánlott adapter paraméterek: 5 V / 1 A, a teljes feltöltés ideje kb. 4 óra.
• A hangszóró akkumulátorát azonnal töltse fel, ha elhangzik a „lemerült elem” figyelmeztetés.
• A hangszórót kisebb árammal is lehet tölteni. Amennyiben a hangszórót számítógépről (500 mA árammal) tölti fel, akkor a töltés hosszabb ideig tart.

HIBAELHÁRÍTÁS

Probléma Megoldások
A hangszóró nem csatlakozik a Bluetooth eszközhöz és nem játssza le a zenét.	1. Ellenőrizze le a Bluetooth eszköz (mobiltelefon, laptop stb.) specifikációját, és keresse meg, hogy a készülék támogatja-e az A2DP sztereó átvitelt. Ha igen, akkor kapcsolja be az A2DP sztereó üzemmódot.2. Ellenőrizze le, hogy a hangszórót átkapcsolta-e Bluetooth üzemmódba. Ha sok Bluetooth eszköz van a közelben, akkor probléma lehet a helyes eszköz megtalálása. Ilyen esetben kapcsolja ki a felesleges eszközöket.
A Micro SD kártya nem működik.	1. Ellenőrizze le a Micro SD kártya állapotát. Ellenőrizze le, hogy a zenei fájlok kiterjesztése megfelel-e az alábbi kiterjesztéseknek: MP3/WMA/WAV/APE/FLAC.2. A zenei fájlok támogatása mellett probléma lehet a Micro SD kártya kompatibilitásával is.A Micro SD vagy USB memóriák formázásához használja a FAT 32 fájlrendszert.
A hangszóró nem játssza le az FM rádióállomásokat.	1. Győződjön meg arról, hogy a készülék tudja-e venni az FM sugárzásokat.2. Fordítsa el a hangszórót (a beépített antennát), amivel javíthat a vételen.3. FM üzemmódban hosszan nyomja meg a 7 gombot az FM rádióállomások automatikus kereséséhez.

MÜSZAKI ADATOK

Bluetooth verzió: 4.2

Tápellátás: DC 5 V / 1 A (max.)

Impedancia: 6 Ω × 2 + 4 Ω

Teljesítmény: 2,5 W × 2 + 10 W

Beépített akkumulátor: 3,7 V / 4400 mAh

Méret: 205 × 128 × 64 mm

Töltési idő: 5-6 óra (5 V / 1 A adapter használata esetén)

Lejátszási idő: 8 óra, 70 %-os hangerővel

Súly: 970 g

A HULLADÉKOK MEGSEMMISÍTÉSE

A papírt és a hullámpapírt dobja a papírgyűjtő konténerbe. A műanyag fóliákat, PE zacskót és egyéb műanyag csomagolóanyagokat a műanyag gyűjtő konténerbe dobja ki.

A TERMÉK MEGSEMMISÍTÉSE AZ ÉLETTARTAMA VÉGÉN

Az elektromos és elektronikus hulladékok kezelésére vonatkozó információk (érvényes az EU tagországokban és a hulladékok szelektálását előíró országokban)

A terméken, vagy a termék csomagolóanyagán feltüntetett jel azt jelenti, hogy az elektromos és elektronikus készüléket a háztartási hulladékok közé kidobni tilos. A terméket az elektromos és elektronikus hulladékok gyűjtésére kijelölt hulladékgyűjtő helyen kell leadni újrahasznosításhoz. Az elhasználódott termék előírásszerű újrafeldolgozásával Ön is hozzájárul a környezetünk védelméhez. A hulladékok megfelelő újrahasznosítása fontos szerepet játszik a természeti erőforrások kímélésében. A termék hulladékgyűjtőbe való leadásáról, és az anyagok újrahasznosításáról további információkat a polgármesteri hivatalban, a hulladékgyűjtő helyen, vagy a termék eladási helyén kaphat.

08/05

A K+B Progres, a.s. igazolja, hogy az ECG BTS Elysium M1 típusú rádió-berendezés megfelel a 2014/53/EU irányelvnek. Az EU megfelelőségi nyilatkozat teljes szövege a következő honlapon található meg: www.ecg-electro.eu.

A használati útmutatót a www.ecg-electro.eu honlapról töltheti le. A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva.
