13281 - Ragasztópisztoly Erba - Ingyenes használati útmutató

Termék típusa	Melegítő ragasztópisztoly
Márka	Erba
Modell	13281
Tápfeszültség	220-240 V ~ 50/60 Hz
Névleges teljesítmény	60 W
Ragasztópálcikák átmérője	11 mm
Melegítési hőmérséklet	Körülbelül 190 °C
Ragasztó típusa	Hőre olvadó ragasztópálcikák
Melegítési idő	Néhány perc (nincs meghatározva)
Felhasználás	Különféle darabok ragasztása különböző anyagokon
Biztonság	Ne használjon folyékony ragasztót; égési sérülés veszélye; ne hagyja felügyelet nélkül; tartsa gyermekektől elzárva
Alkatrészek	Csak eredeti Erba alkatrészek
Garancia	Törvényes garanciák
Ártalmatlanítás	Helyi előírásoknak megfelelő újrahasznosítás
Használati környezet	Háztartási, nem ipari
Fúvóka	Fém fúvóka precíz alkalmazáshoz
Ragasztó adagoló	Ragasztópálcika előtoló ravasz
Támasztó láb	Beépített támasztó láb függőleges helyzetben tartáshoz
Ablak	Ragasztószint-ellenőrző ablak

Gyakran ismételt kérdések - 13281 Erba

Hogyan használjam az Erba 13281 ragasztópisztolyt?

Szerelje fel a támasztó lábat, helyezzen be egy 11 mm-es ragasztópálcát a betöltőnyílásba, nyomja meg a ragasztó adagolót az előtoláshoz. Csatlakoztassa a készüléket, várjon néhány percet, amíg eléri a 190 °C-ot, majd vigye fel a ragasztót a darabokra. Nyomja össze a darabokat 3-5 percig.

Milyen hőmérsékletet ér el a ragasztópisztoly?

A pisztoly körülbelül 190 °C-ra melegszik. Ne érintse meg a fúvókát használat közben.

Milyen típusú ragasztópálcikákat használjak?

Csak 11 mm átmérőjű hőre olvadó ragasztópálcikákat használjon. Ne használjon folyékony vagy gyúrható ragasztót.

Hogyan tisztítsam meg a pisztoly fúvókáját?

Várja meg, amíg a fúvóka lehűl, majd távolítsa el a felesleges ragasztót. Alapos tisztításhoz használjon száraz ruhát. Soha ne merítse a készüléket vízbe.

A ragasztópisztoly biztonságos gyermekek számára?

Nem, a pisztoly 190 °C-ra melegszik, és égési sérülés veszélye áll fenn. Tartsa gyermekektől elzárva.

Mit tegyek, ha a ragasztópálca elakad?

Ne erőltesse. Várja meg, amíg a készülék teljesen felmelegszik, majd óvatosan nyomja meg a ragasztó adagolót. Ha az elakadás továbbra is fennáll, húzza ki a készüléket, és hagyja lehűlni, mielőtt szétszereli.

Használhatom a pisztolyt minden anyagon?

Igen, a melegítő ragasztópisztoly szinte minden anyagon működik, mint a fa, műanyag, fém vagy szövet.

Mennyi idő kell a pisztoly felmelegedéséhez?

Számoljon körülbelül 2-5 percrel, amíg a pisztoly eléri a 190 °C üzemi hőmérsékletet.

Hogyan cseréljek ragasztópálcát?

Egyszerűen helyezzen be egy új pálcát a betöltőnyílásba. A használt pálca előre tolódik. Soha ne húzza ki a forró pálcát.

Hol találok pótalkatrészeket a 13281 modellhez?

Csak eredeti Erba alkatrészeket használjon. Lépjen kapcsolatba az ügyfélszolgálattal vagy egy hivatalos viszonteladóval.

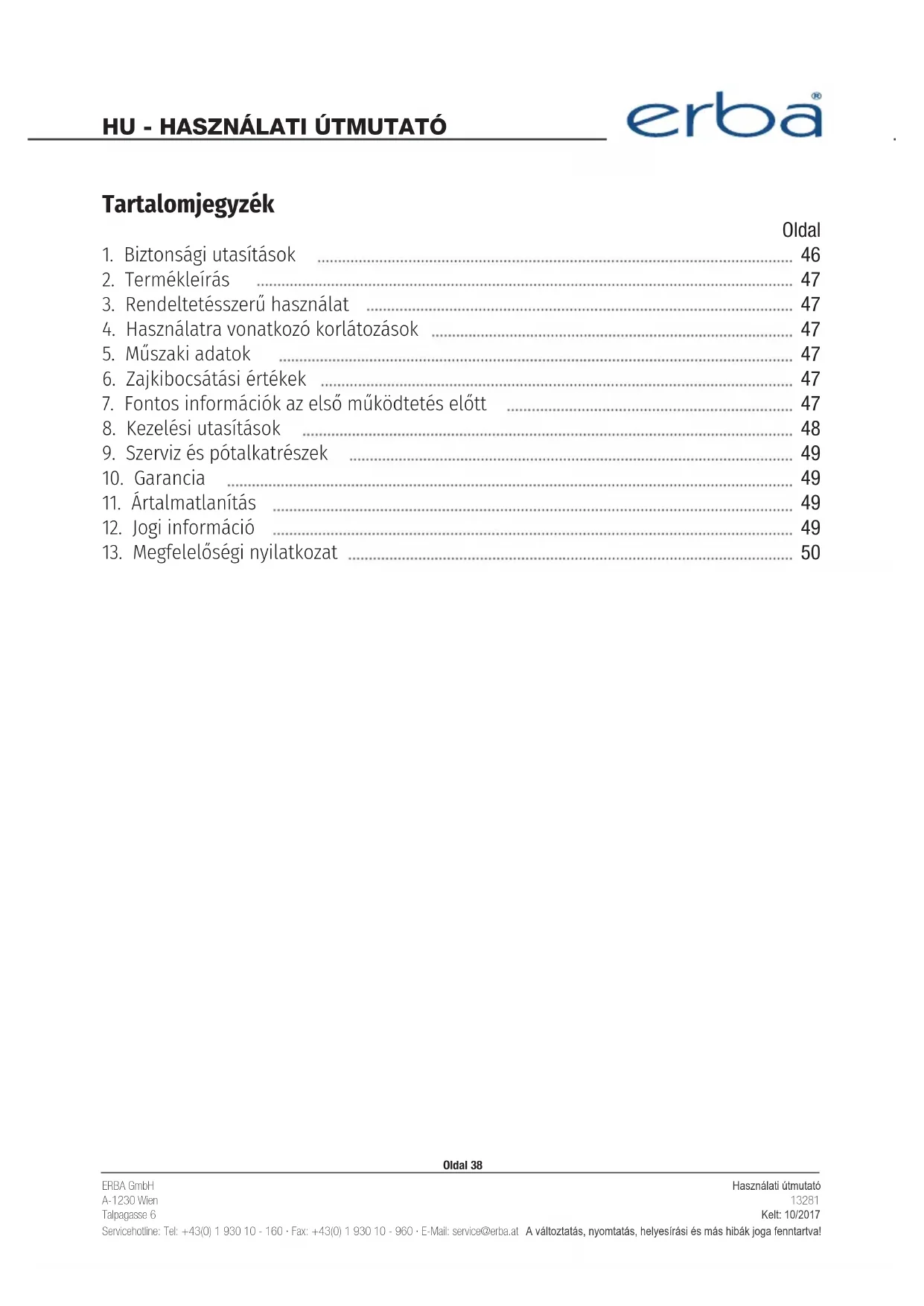

HASZNÁLATI ÚTMUTATÓ 13281 Erba

1. Biztonsagiutasitasok 46
2. Termékleiras 47
3. Rendeltetesszeru hasznalat 47
4. Hasznalatra vonatkozó korlatozások 47
   5.Muszaki adatok 47
   6.Zajkibocsatasi ertekek 47
5. Fontos informaciok az elso mukodtetes elott 47
6. Kezelesiutasitasok 48
   9.Szerviz es potalkatreszek 49
   10.Garancia 49
7. Artilmatlanitas 49
8. Jogi informação 49
   13.Megfeleloségi nyilatkozat 50

Oldal 38

1. BIZTONSAGI UTASITASOK

A keszülék használata el'tt olvassa el a termek utmutatóját. Ellenkező esetben súlyos serülést okozhat. TARTSA MEG A HASZNÁLATI UTMUTATÖT. Amikor harmadik felnek továbbadja a gépet, akkor adja oda a használati utmutatót is. Nem vällalunk felelosséget a nem megfelelo használatból eredö balesetekér tavy serülsekér. ABiztonsagi egységek eltavolitasa/módisitasa, vagy általanosságban a gep modosítasa a garancia elvesztését vonja maga után. A vevő vällal minden, azeredeti termek vagy potalkatreszek javitasaból/módosítasaból, vagy a potalkatreszek felszereléséból szármaszo kockázatot és felelosséget.

Ne hasznaljon folyekony vagy képlékeny ragasztôt.
A ragaszto akar 190^ -ra is felmelegszik -egesi serulés veszelye!
Soha ne huzza ki a ragasztórudat a ragasztópisztolyból.
Ne hagyja a ragasztópisztolyt felügyelet nélkül, ha be van dugva.
Ne hasznaljon gyulekony anyagokat.
Gyermekek elol elzarva tartando.
Sérulés esétén a ragasztópisztoly nem hasznáhlato.
Ne nyissa fel a terméket!
Hosszabb szünetek (20 perc vagy tobb) alatt húzza ki a csatlakozódupôt.
Ne fejtsen ki erot, amikor uy ragasztóudat helyez be. Ovatosan esBiztosan csusztassa be.
A felesleges ragasztót akkor tudja a legjobban eltávolítani, amikor a fúvóka lehult.

2. A TERMEK LEÍRÁSA

1-Fuvoka
2 - Ragasztorud adagoló
3 - Ablak
4 - Adagoló trigger
5 - Támaszték

3. RENDELTÉSSZERÜ HASZNÁLAT

A forró ragasztópisztoly megfelelo' forró ragasztó különboző munkadarabokra való felvitelère keszült. Egyéb jellegü használata tilos. A vevő vallal minded jogi és egyéb jellegü felelo'sseget minded oyan sérulésert, amely a termek nem megfelelo' használatábal ered (pl. nem a fent megadott, rendeltetésszeru használat).

4. KORLÁTOZÁSOK

Kérjuk, jegyezze meg, hovy a termek kereskedelmi vagy ipari használatra nem alkalmas. Nem fogadunk el garanciaigényeket, amennyiben a terméket kereskedelmi és/vagy ipari celra használjak.

5. MUSZAKI ADATOK

Áramellatas: 220/240V ~50/60Hz

Nevleges teljesitmény: 11 mm

Ragasztórud 60w

Hömér séklet: ca. 190 °C

6. ZAJKIBOCSATASI ERTEKEK

Lásd a műszaki adatokat.

7. FONTOS INFORMÁCIÖK AZ ELSÖ MÜKÖDTÉS ELOTT

Lásd a kezelési utasításokat.

Oldal 40

8. KEZELESI UTASITÁSOK

Csatlakoztassa a tamasztékot (5) a forró ragasztópisztoly vázra.
Helyezzen be egy ragasztórudat a ragasztórud adagolóba (2), és nyomja meg az adagoló triggert (4), hogy a ragasztórud előrefelé mozogjön.
■ Csatlakoztassa a forro ragasztópisztolyt, helyezze stabil és nem gyúlékony felületre, és varjon pár percet, amig eléri a mücködési homérsékletet. A forro ragasztópisztoly körülbelül 190 °C-ra melegszik fel, igy legyen övatos, ne érjen a forro ragasztópisztoly fuvokajához.
■ Tisztítsa meg a munkadarabot, és vigye fel a forró ragasztoi.
Erosen nyomja ossze a két munkadarabot, es hagyja kihulni (3-5 perc altaban eleg).
A forro ragasztópisztolyt majdnem minded anyagon használatja.

9. SZERVIZ ÉS PÔTALKATRÉSZEK

Csakeredeti potalkatreszeket hasznaljon.

10. GARANCIA

A jog szerint meghatározott garancia érvényes.

11. ARTALMATLANITÁS

A termékeinket becsomagoljuk, hogy szállitas kozben ne serüljenek meg. A csomagolóanyagok ertékes források, ezert ujrahasznosithatok. A termék maga is szamos anyagot tartalmaz (fěmeket, olajokat, muányagot stb.), ezert ovatosan kell artalmatlanitani oket az allami és helyi artilmatlanitasi szabályozásoknak megfeleloen.

12. JOGI INFORMÁCIO

Minden jog fenntartva. A jelen hasznalati utasitas szerzoi joggal védett. A masolása (digitalan, nyomtatva stb.) szigoruan tilos az ERBA GmbH irásbeli engedélye nélkül.

MEGFELELOSEGI NYILATKOZAT

Modell: 13281 Forró ragasztópisztoly

Az ERBA GmbH, Talpagasse 6, 1230 Wien, ezennel kijelenti, hovy a megadott modell megfelel a kovetkező CE/RoHS (egyes veszélyes anyagok elektromos és elektronikus berendezesekben való alkalmazásanak korlátozasáról szoló) irányelvben elórt szabványoknak, engedélyezeseknek és releváns biztonsági kovetelmenyeknek:

EMC Elektromagneses összeferhetösegröl szoló irányelv: 2014/30/EK

• EN 60335-2-45:2002+A1
• EN 60335-1:2002+A1+A11+A12+A13+A14+A15
• EN 62233:2008

Viden, 01.06.2017

Az ERBA GmbH képviceletében es megbizásaból (hivatalos aláirás)

Dominik Schilling

Muszaki coordinator

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria
