13281 - Heißklebepistole Erba - Kostenlose Bedienungsanleitung

Produkttyp	Heißklebepistole
Marke	Erba
Modell	13281
Stromversorgung	220-240 V ~ 50/60 Hz
Nennleistung	60 W
Durchmesser der Klebestifte	11 mm
Heiztemperatur	ca. 190 °C
Klebertyp	Schmelzklebestifte
Aufheizzeit	Einige Minuten (nicht spezifiziert)
Verwendung	Kleben verschiedener Teile auf unterschiedlichen Materialien
Sicherheit	Keine flüssigen Klebstoffe verwenden; Verbrennungsgefahr; nicht unbeaufsichtigt lassen; außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile	Nur Original-Erba-Teile
Garantie	Gesetzliche Garantien
Entsorgung	Recycling gemäß den örtlichen Vorschriften
Einsatzumgebung	Haushalt, nicht industriell
Düse	Metalldüse für präzise Anwendung
Abzug	Vorschubabzug für den Klebestift
Ständer	Integrierter Ständer zum Aufrechtstellen
Fenster	Sichtfenster für den Klebstoffstand

Häufig gestellte Fragen - 13281 Erba

Wie benutze ich die Erba 13281 Heißklebepistole?

Montieren Sie den Ständer, stecken Sie einen 11 mm Klebestift in die Einführöffnung, drücken Sie den Abzug, um ihn vorzuschieben. Schließen Sie das Gerät an, warten Sie einige Minuten, bis es 190 °C erreicht hat, und tragen Sie dann den Kleber auf die Teile auf. Drücken Sie die Teile 3 bis 5 Minuten lang zusammen.

Welche Temperatur erreicht die Klebepistole?

Die Pistole heizt auf ca. 190 °C auf. Berühren Sie die Düse während des Gebrauchs nicht.

Welche Arten von Klebestiften verwenden?

Verwenden Sie nur Schmelzklebestifte mit einem Durchmesser von 11 mm. Keine flüssigen oder knetbaren Klebstoffe verwenden.

Wie reinige ich die Düse der Pistole?

Warten Sie, bis die Düse abgekühlt ist, und entfernen Sie überschüssigen Kleber. Für eine gründliche Reinigung verwenden Sie ein trockenes Tuch. Tauchen Sie das Gerät niemals in Wasser.

Ist die Klebepistole sicher für Kinder?

Nein, die Pistole heizt auf 190 °C und stellt eine Verbrennungsgefahr dar. Halten Sie sie von Kindern fern.

Was tun, wenn der Klebestift blockiert?

Nicht erzwingen. Warten Sie, bis das Gerät vollständig aufgeheizt ist, und drücken Sie dann leicht auf den Abzug. Wenn die Blockade bestehen bleibt, ziehen Sie den Stecker und lassen Sie es abkühlen, bevor Sie es zerlegen.

Kann ich die Pistole auf allen Materialien verwenden?

Ja, die Heißklebepistole funktioniert auf fast allen Materialien wie Holz, Kunststoff, Metall oder Stoff.

Wie lange dauert es, bis die Pistole aufgeheizt ist?

Rechnen Sie mit etwa 2 bis 5 Minuten, bis die Pistole ihre Arbeitstemperatur von 190 °C erreicht.

Wie wechsele ich einen Klebestift?

Stecken Sie einfach einen neuen Stift in die Einführöffnung. Der verbrauchte Stift wird nach vorne geschoben. Ziehen Sie niemals am heißen Stift.

Wo finde ich Ersatzteile für das Modell 13281?

Verwenden Sie nur Original-Erba-Teile. Kontaktieren Sie den Kundendienst oder einen autorisierten Händler.

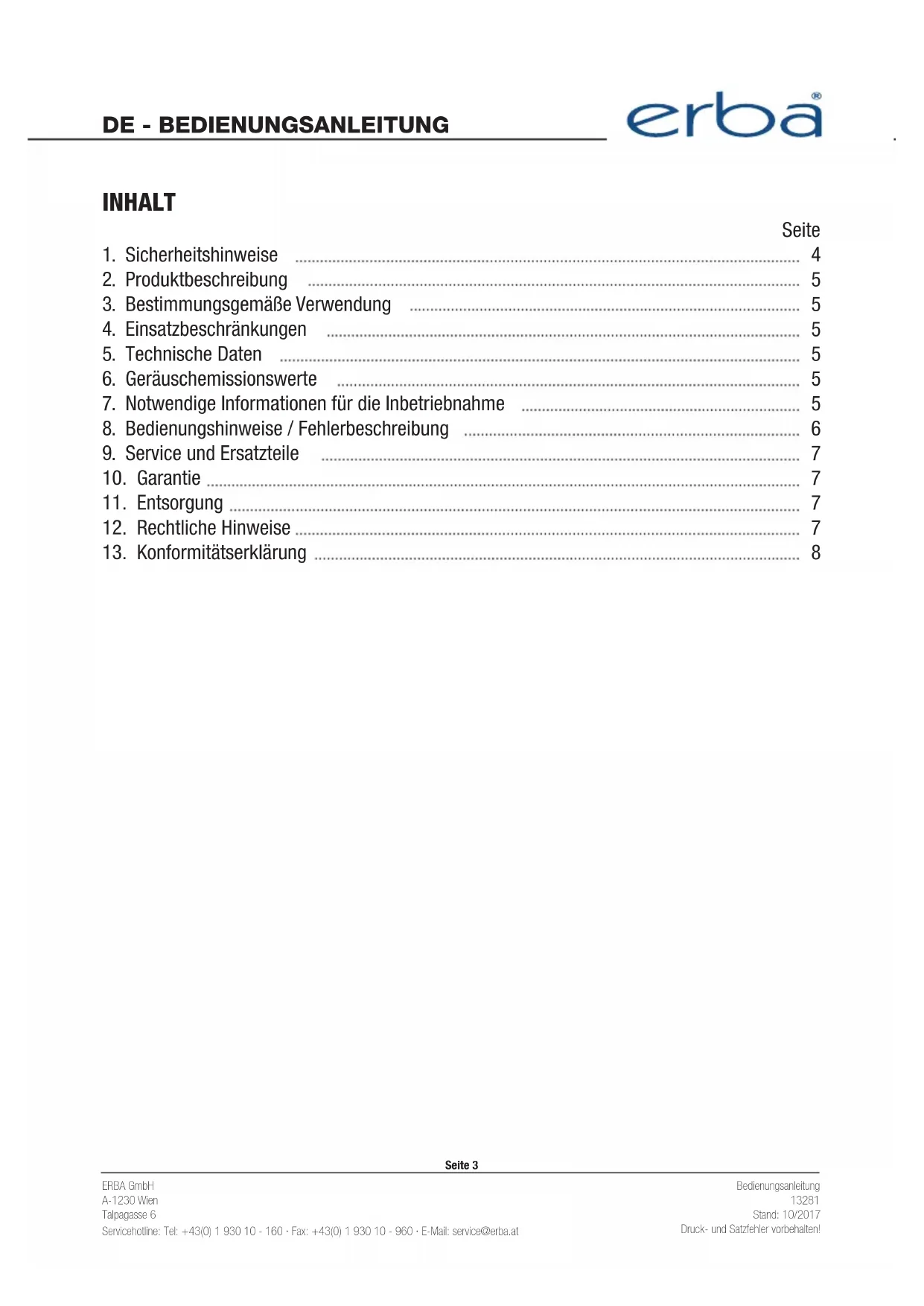

BEDIENUNGSANLEITUNG 13281 Erba

1. Sicherheitshinweise 4
2. Produktbeschreibung 5
3. Bestimmungsgemäß Verwendung 5
4. Einsatzbeschränkungen 5
5. Technische Daten 5
   6.Gerauschemissionswerte 5
   7.Notwendige Informationen fur die Inbetriebnahme 5
6. Bedienungshinweise / Fehlerbeschreibung 6
7. Service und Ersatzteile 7
   10.Garantine 7
8. Entsorgung 7
9. Rechtliche Hinweise 7
10. Konformitätserklung 8

Seite 3

1. SICHERHEITSHINWEISE

Bitte lessen Sie vor der Inbetriebnahme des Gerätes zu ihrer eigenen Sicherheit these Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanleitung immer bei. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachtung dieser Anleitung und den Sicherheitshinweisen entstehen.

Wenn Sie Schutzvorrichtungen entfern, verändern oder andere bauliche Veränderungen vornehmen entfällt jegliche Haftung des Herstellers!!

Keine flüssigen oder pastosen Klebstoffe verwenden.
Die Klebemasse wird bis 190 Grad Celsius heiß - Verbrennungsgefahr!
Ziehen Sie den Klebestick nicht aus dem Gerät.
Lassen sie die Klebepistole nicht unbeaufsichtig undziehen sie den Netzstecker bei Nichtgebrauch.
Nicht in Reichweite von Kindern aufbewahren.
■ Verwenden Sie keine Geräte mit beschädigter Anschlussleitung.
Öffnen Sie das Gerät nicht. Reparaturen dürfen nur von davon autorisierten Werkstätten und Elektrounenmethern durchgeführt werden.
■ Beschädigte Kabel nur von einem Kundendienst auswechseln halten.
■ Klebestellen müssen absolut fettfrei, trocken und sauber sein.
■ Bei längeren Arbeitspausen (von mehr als ca. 20 Minuten) Netzsteckerziehen.
■ Beim Nachschieben neuer Klebesticksitte einen Moment warten, damit sich der kalte Klebestick erwärmen kann. Auf keinen Fall mit Gewalt nachträcken!
■ Überstehende Klebstoffreste kann man problemos mit erwärmtem Messer entfernen.
Klebstofftropfen entfernt man am besten in kaltem Zustand.
■ Übermäßiger Druck kann dazu führen, dass der Klebestick in der Pistole klemmt und der Vorschub blockiert.
- In thisem Fall ca. 10 Minuten lang aufheizen und die Klebepatrone zurückziehen.
- Sollte der Klebestick zu tief in der Pistole stecken, neuen Stick an der
■ Pistolenspitze erhitzen, mit dem festsitzenden Stick verschmelzen und unter leichtem Druck Herausziehen.

Seite 4

2.PRODUKTBESCHREIBUNG

1-Duse
2-Führungshülse
3 - Sichtfenster
4-Vorschub
5 - Standbügel

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Heißklebepistole dient zum Auftragen von geeigneten Klebstoffen. Jede andere Verwendung ist nicht bestimmungsgemäß. Für alle Schäden/Verletzungen, die aus nicht bestimmungsgemäßer Verwendung resultieren haftet der Benutzer des Gerätes, nicht jedoch der Hersteller/Händler.

4. EINSATZBESCHRÄNKUNGEN

Bitte beachten Sie, dass these Gerät bestimmungsgemäß nicht für den gewerblichen Einsatz konstruiert wurde. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks-oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. TECHNISCHE DATEN

Spannung:	220/240V ~50/60Hz
Ø Klebepatrone:	11 mm
Leistung:	60W
Temperatur:	ca. 190 °C

6. GERAUSCHEMISSIONSWERTE

Siehe Technische Daten.

7. NOTWENDIGE INFORMATIONEN FÜR DIE INBETRIEBNAHME

Das Produkt wird in betriebsfertigem Zustand gefelwert. Beachten Sie jedoch die Bedienungs- und Wartungshinweise.

Seite 5

8. BEDIENUNGSHINWEISE / FEHLERBEHEBUNG

Standbügel anbringen.
■ Klebestick einschieben, durch Betätigten des Vorschubhebels (4) den Klebestick ganz in die Führungshülse einschieben.
■ Pistole auf Standbügel stellen (evtl. Pappe oder Holzunterlage verwenden).
Warten Sie bis die Heiss-Klebepistole die Betriebstemperatur errecht hat.
Achtung! Die Düse erreicht eine Temperatur von ca. 190^ . Berühren Sie dazu die Spitze niemals mit den Fingern!
■ Reinigen Sie die zu verklebenden Flächen gründlich. Kleber einseitig auftragen. Ein Verteilen des Klebers ist nicht nötig.
- Nach dem Auftragen des Klebers die zu klebenden Materialien kährig anpressen und eventuell körrigieren.
Die Verwendung von Zwingen oder ähnlichen Haltevorrichtungen ist nicht notwendig.
Bereits nach kürzester Zeit (ca. 2 min.) ist die Klebestelle voll belastbar.
■ Punktförmige Klebung empfeht sich bei großflächigen, langen Werkstücken.
Auch Hartschaum (z.B. Styropor) lassst sich problemlos verarbeiten. Dabei ist ledigious zu berücksichtigigen, dass der heiße Kleber auf den Untergrund und nicht etwa auf das Styropor aufgetragen wird.
Zum Verkleben von Textilien o.a. Materialien den Kleber in „Schlangenlinien“ auftragen

9. SERVICE UND ERSATZTEILE

Bei ordnungsgemäß Verwendung ist diese Produkt wartungsfrei.

10. GEWÄHRLEISTUNG

Es geltendie gesetzlichen Gewährleistungsbestimmungen.

11. ENTSORGUNG

Das Produkt befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und wiederverwendbar oder kann wieder dem Rohstoffkreislauf zugeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metalle, Kunststoffe, Flüssigkeiten, Öle, etc. Führten Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach.

12. RECHTliche HINWEISE

Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Seite 6

KONFORMITÄTSERKLÄRUNG

Model: 13281 Heissklebepistole

ERBA GmbH, Talpagasse 6, 1230 Wien, erklart hiermit dass das angeführte Modell den folgenden CE Qualitätsstandards, Prüfungen und maßgeblichen Sicherheitsanforderungen entspricht:

Niederspannungsrichtlinie: 2006/95/EC

• EN 60335-2-45:2002+A1
• EN 60335-1:2002+A1+A11+A12+A13+A14+A15
• EN 62233:2008

Wien, 01.06.2017

Dominik Schilling

Technischer Koordinator

ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

Seite 7
