HASZNÁLATI ÚTMUTATÓ KS 1096 Wamsler
Kandalló használati útmutató

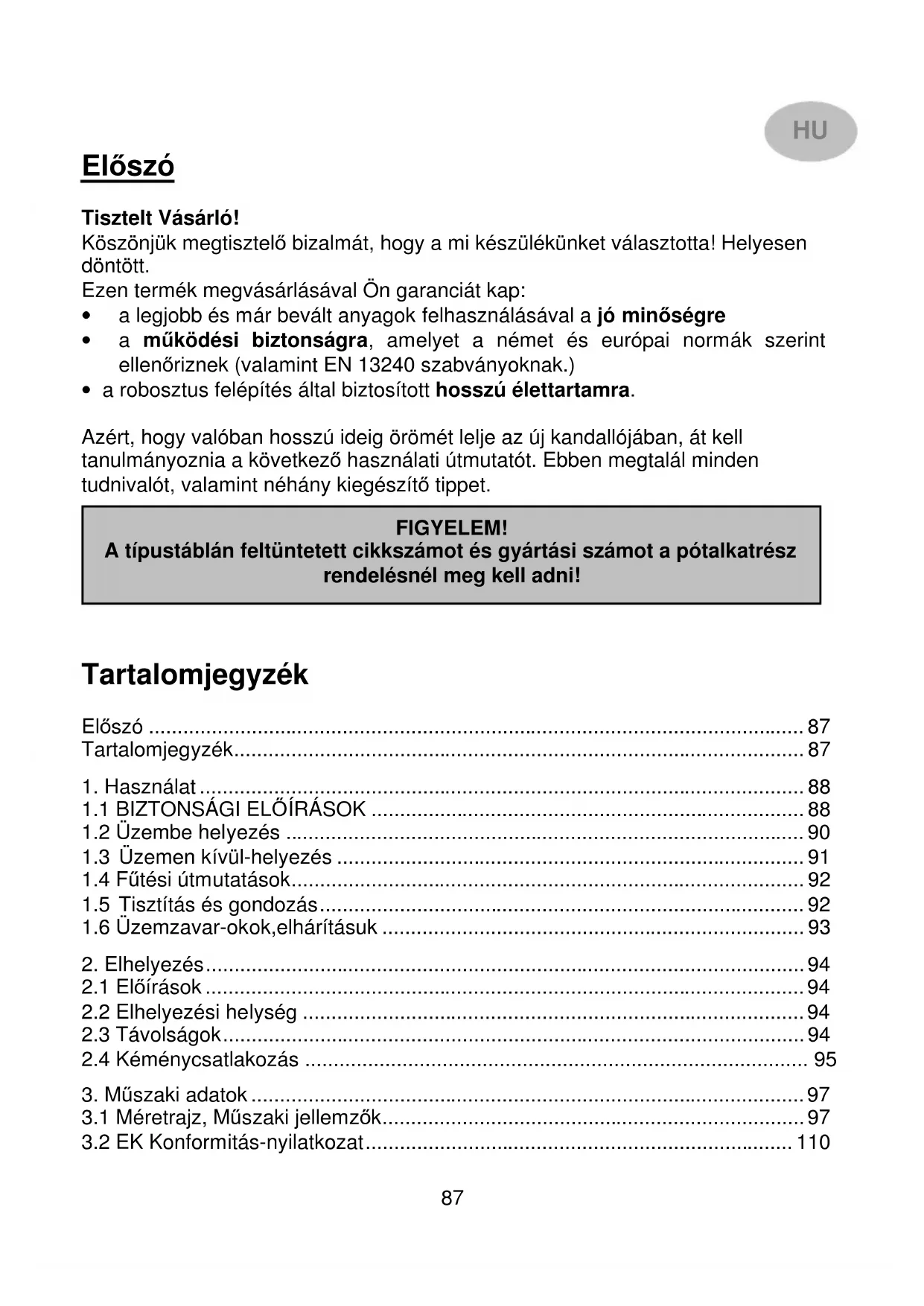

Előszó Tisztelt Vásárló! Köszönjük megtisztelő bizalmát, hogy a mi készülékünket választotta! Helyesen döntött. Ezen termék megvásárlásával Ön garanciát kap:
- a legjobb és már bevált anyagok felhasználásával a jó minőségre
- a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (valamint EN 13240 szabványoknak.)
- a robosztus felépítés által biztosított hosszú élettartamra. Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.
1.5 Tisztítás és gondozás..................................................................................... 92
A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!88
1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra
kerültek (készülék típusát meghatározó tábla).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi
rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati
útmutatót alaposan át kell olvasni, és az illetékes kéményseprőt tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyű használni, hogy a
később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban
megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani,különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
6. A készülék ajtajainak működés közben mindig zárva kell lenniük.
7. Engedélyezett tüzelőanyagok:
- természetes faanyag (max. 33 cm hosszúságban) - esetlegesen barnaszén-brikett (ld. használati utasítás)
8. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális
gyújtóanyagot vagy száraz aprófát kell használni.
9. Hulladék,finom faapríték, fakéreg, széntörmelék, forgácslapmaradékok,
nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.
10. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül
gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.
11. A kezelési elemeket és a beállító egységeket a használati útmutatóban
leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.
12. A fűtőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet.
Feltétlenül ügyeljen arra, hogy a fűtőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyen láthatók.89
13. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon
felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a készüléktől.
14. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és
különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tűzveszély).
15. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek
következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy szárazgyúróssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.
16. Minden fűtési szezon után érdemes a berendezést szakemberrel átnézetni.
Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
17. Ha javításokat vagy felújításokat kell végezni, kérjük időben forduljon
szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
18. A szilárd tüzelésű készülék, amely az égéshez szükséges levegőt, az azt
körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő- összeköttetés teremthető más helyiségekkel (min. 150cm
19. Ügyeljen az éghető alkatrészektől és anyagoktól való oldal- és hátsó irányú
távolságok betartására. Ezeket a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
20. A készüléket tilos átalakítani.
21. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél
alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
22. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és
értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.90
Tüzelőanyagok: A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.
Töltési mennyiségek 6 kW: Hasábfa: max. hossz.: 33 cm, max.: 1-2 hasáb töltésenként kb. 1,4 kg. Barnaszén – brikett max: 1,7kg (2db)
Töltési mennyiségek 8 kW: Hasábfa: max. hossz.: 33 cm, max.: 2 hasáb töltésenként kb. 2,0 kg. Barnaszén – brikett max: 2,2kg (2-3db)
Levegőszabályozó-beállítás: A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.
Primerlevegő szabályzó állása Szekunderlevegő szabályzó Tüzelőanyag választó állása Tüzelőanyag Ajtó lenn Ajtó fenn hátlap Névleges teljesítmény 2 2 H (fa)
0 2 H (fa) Névleges teljesítmény 2,5 2 K (szén) Barna- szén kicsi teljesítmény
0 2 K (szén) Üzemen kívül helyezés 0 0 K (szén)
Automata levegőszabályozós készülék beállítása: Automata primer levegőszabályzóval ellátott készülékek begyújtáskor az oldalfalon található szabályzógombot a „KÉZI” szabályzásra, és a 2-es fokozatra kell állítani . Kézi beállításnál: Tüzelőanyag-fajták
Fűtőérték kb. kJ/kg Keményfa 19.500 Puhafa 14.600 Barnaszén - brikett 11.50091
1. állás: kis teljesítmény
2. állás: közepes teljesítmény
3. állás: nagy teljesítmény
Kb. 1 óra működés után a gombot az „AUTOMATA” szabályzásra, és a kívánt teljesítménynek megfelelően 1-6 fokozatra állítjuk.
1. állás: legkisebb, 6. állás: legnagyobb teljesítmény.
TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst,faforgácsot vagy grillbegyújtót kell felhasználni, de semmi esetben sem szabad folyékony segédanyagot!
- Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren át el kell távolítani. Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőteljesítményen fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.
- Az ajtót a fogantyú emelésével nyissa ki (11. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
- Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (9.,10.,15. kép) a 2. táblázat alapján
- Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (9.,10.,15. kép) és tüzelőanyag választót a
2. táblázatnak megfelelően be kell állítani
1.3 Üzemen kívül-helyezés
- A parazsat elhamvasztani és a kályhát lehűlni hagyni.
- A tűzteret és a hamuládát kiüríteni!
- Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a
2. táblázatnak megfelelően beállítani.
- Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.92
1.4 Fűtési útmutatások
A készüléket csak zárt tűztérajtóval szabad üzemeltetni. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél). Figyelem! Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne. A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (14. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva. Figyelem! A levegő tisztasága és a készülék érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.
1.5 Tisztítás és gondozás
A fűtési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készülék üzemeltetésekor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye.A tisztításhoz a terelőlapot (samott) előre (ferdén felfelé) kell húzni. Ezáltal a füstutak belülről, vagy ha a füstcsövet eltávolítjuk,a füstcsonk felől kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni!. A rostély hideg állapotban kivehető, tisztítható. Figyelem! Minden fűtési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán). Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.93 A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni. A hőálló - üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán. A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít a tisztántartásában és rendszeresen megismételve- megkönnyíti a tisztítást. A kerámia tisztítása: A szennyeződés és zsiradék szappannal és vízzel távolítható el. A zsírkő tisztítása: a zsírkő természetes kő,ezért kis színeltérések normálisak és nem alap a reklamációhoz. Szennyeződés és zsír szappannal és vízzel kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el. Figyelem! Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószereket használni!
1.6 Üzemzavar-okok,elhárításuk
Üzemzavar fajtája Lehetőséges okai: Elhárítás: Szagképződés: A felhasznált védőfesték kikeményedése Olajmaradékok kigőzölgése A kandallót a használati utasítás szerint több órán át kis fokozaton üzemeltetni. Ezek után több órára maximális teljesítményre felfűteni. Túl kis készülékteljesítményt választottuk Szakemberrel vizsgáltassuk meg az Ön hősszükségletét. Túl csekély a kéményhuzat A kémény huzatnak min.10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó tűzhelyek ajtajai tömítetten (jól) záródnak. Mindenek előtt ügyeljen a tömítetlen kéménytisztító becsatlakozásokra. Túl hosszú és tömítetten füstcső. Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie. Tömítetlenség az ajtóüvegnél Tömítést ellenőrizni, az ajtót jól bezárni. Esetlegesen a tömítő zsinórt felújíttatni. Túl kevés hő leadás
Túl nedves fa használata
Csak jól kiszárított fát alkalmazzunk.94 Teendők kéménytűz esetén A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél égési levegőt és azonnal hívja a tűzoltókat. A víz használata az oltáshoz tilos !
Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni. Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.
2.2 Elhelyezési helység
Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 24 / 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. mérete 150 cm³)
Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni kell. Berendezési tárgyak a sugárzási tartományban A kandalló sugárzási tartományában 1m min. távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között. A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. Berendezési tárgyak a sugárzási tartományon kívül A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt „3. táblázat” és hátul „3. táblázat”. A fa- és műanyag-bútorok esetén hasonlóan „3. táblázat” oldaltávolságot kell betartani. Típus hátul oldalt elöl OF 604 Kamino Elite 30 cm 30 cm 100 cm OF 604 Kamino Mátra/Csobánc/Medves 30 cm 50 cm 100 cm OF 604 Kamino Nosztalgia/Classic 30 cm 50 cm 100 cm OF 804 Kamino Elite 30 cm 50 cm 100 cm OF 804 Kamino Nosztalgia/Elite 30 cm 50 cm 100 cm OF 804 Kamino Kandalló 30 cm 50 cm 100 cm WO 109-8 Kamino CLIFF 20 cm 30 cm 80 cm
A kandalló alatti padlózat Az éghető anyagokból készült padlót, mint pl. szőnyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kő-, üveg-padló, vagy fém
2.4 Kéménycsatlakozás
Figyelem! A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni. Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak. Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0,5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min. 2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet. Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül
1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.
Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több, mint 85ºC. Figyelem! Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb. A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.
Rendszerint egy ívvel csatlakoztatható a kandalló a kéményhez. Csekély kéményhuzatnál a kandallót egy függőleges füstcsővel kell a kéménnyel összekötni.96
alatt A tetőgerincnél alacsonyabb
min.30cm Kémény keresztmetszet szűkítésa túlzottan betolt füstcső miatt.
Torlódás az egymással szembe bevezetett füstcsövek miatt. Hibás huzat a nem használt tűzhely nyitott ajtaja miatt. Fals levegő nyitott csőcsatlakozó miatt. Fals levegő tö- mítetlen csőcsat- lakozás miatt.
Hamis levegő beáram- lása nyitott vagy tömítetlen kémény- tisztító ajtón keresztül. Helyes Helytelen97

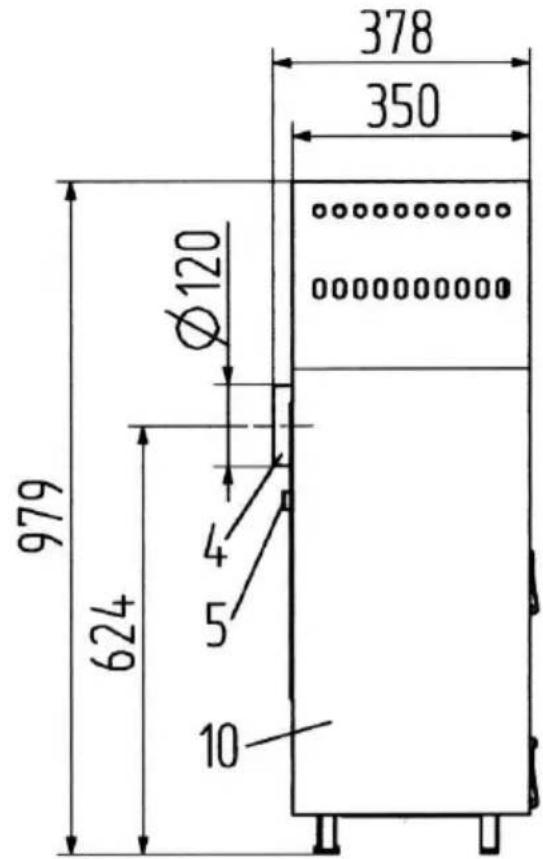

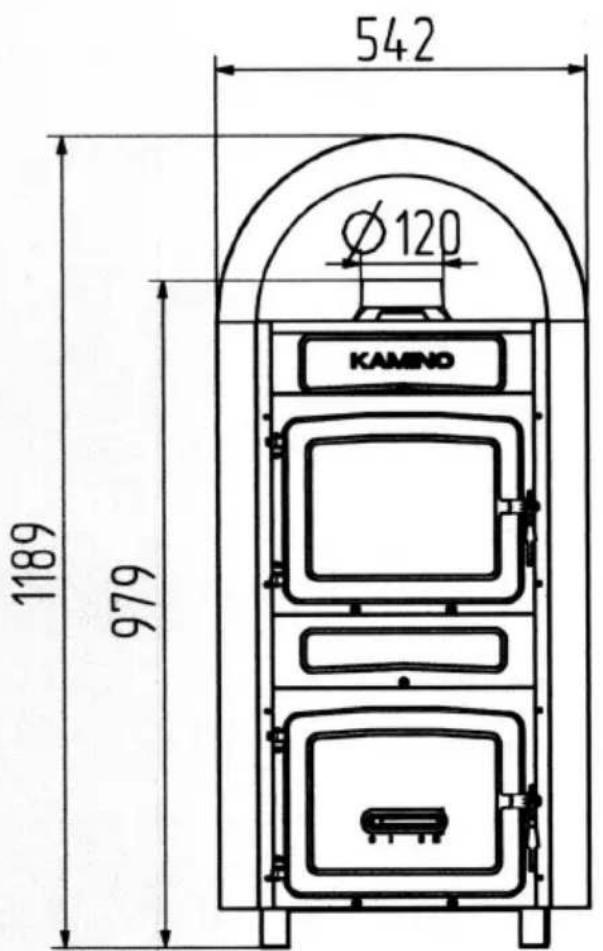

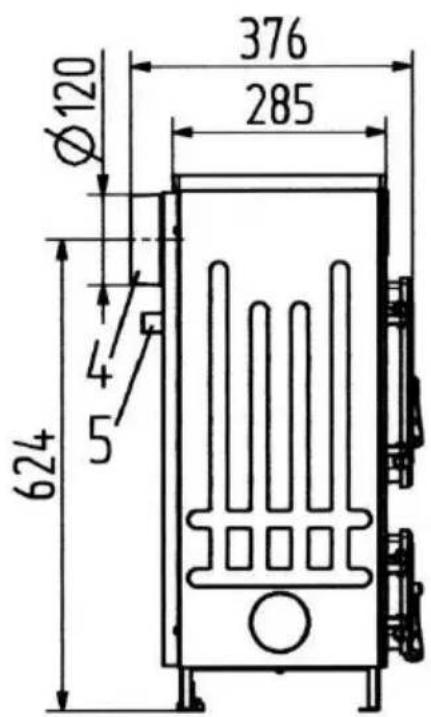

3.1 Méretrajz, Műszaki jellemzők
KAMINO 6kW Típus megnevezése KANDALLÓK ELITE KÁLYHA
KERMI engedély száma E-2004/001675-1 Névleges teljesítmény kW 6 Füstcső csatlakozás mm Ø 120 Fűtésre ajánlott lég m³ 100-140 Huzatigény minimum Névleges teljesítménynél Pa 13 Mennyiség g/s 7,1 Füstgáz átlag paraméterek Hőmérséklet (füstcsonknál mérve) C° 320 Tömeg bruttó / nettó kg 102 / 95 101 / 94 92 / 86 95 / 89 165/150 97/90 Csomagolás: Széles x mély x magas
KAMINO 8kW Típus megnevezése KANDALLÓ
CLIFF UNIO KÁLYHA KERMI engedély száma R-247495 Névleges teljesítmény kW 8 Füstcső csatlakozás mm Ø 120 Fűtésre ajánlott lég m³ 140-180 Huzatigény minimum Névleges teljesítménynél Pa 12 Mennyiség g/s 6,6 / 7,2 Füstgáz átlag paraméterek (Fa / Barnaszén) Hőmérséklet (füstcsonknál mérve) C° 353 / 366 Tömeg bruttó / nettó kg 133/125 134/126 121/114 124/117 148/160 128/120 Csomagolás: Széles x mély x magas
1140 / 79798 Magyarázat
Típustábla a hátfalon („2” = Fa, „1” = Szen) (9.kép)
Primer levegőszabályzó (10.kép)
Szekunderlevegő szabályzó (15.kép)
9. Zománcozott lemezburkolat
Rostélymozgató kar (13.kép)
1.kép: OF604 Kamino Mátra kandalló 5.kép:OF 804 Kamino Nosztalgia kályha 2.kép: OF 604 Kamino Classic kályha 6.kép:OF 604 Kamino Elite kályha 3.kép: OF 604 Kamino Nosztalgia kályha 7.kép:OF 804 Kamino Elite kályha 4.kép: OF 804 Kamino Nosztalgia kályha 7/a kép: OF804 Kamino kandalló 18.kép: WO109-8 Kamino CLIFF
A feltüntetett súly- és méretadatok tájékoztató jellegűek! Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.
.kép106 A 16. sz. ábra tartalmazza a 6kW-os, a 17.sz ábra a 8kW-os készülékek és a falazatainak robbantott ábráit. Ennek segítségével esetleges meghibásodás esetén ki tudja választani a kérdéses alkatrész megnevezését, kódszámát. Pótalkatrész rendelésnél kérjük, hogy adja meg a készülék típusát, gyártási számát (a jótállási jegyről vagy a készülékre ragasztott adattábláról), az alkatrész nevét és kódszámát: 6kW-os készülékek alkatrészei:
1. Samott tégla alsó 243x134x35, 7 db/készülék (51122140100)
2. Samott tégla első felső idom 405x126x35 samott, 1 db/készülék (51122140510)
3. Samott tégla oldalidom 209x260x35 samott, 2 db/készülék (51122140210)
4. Samott tégla hátsó felső idom, 209x75x35 samott, 2 db/készülék (51122140610)
5. Samott tégla lángterelő idom 170x346x35 samott, 1 db/készülék (51122140400)
6. Samott tégla első alsó idom 346x55x35 samott, 1 db/készülék (51122140700)
7. Tömítő zsinór hamuajtóba átm. 10mm, 1m (0118790000002)
8. Tömítő zsinór tüzelőajtóhoz átm. 10mm, 1,2m (011879000002)
9. Tömítő zsinór felső betét alá, átm. 4mm, 0,6m (0100600126008)
10. Tömítő zsinór tüzelőajtó keret alá átm. 4mm, 1,05m (0100600126008)
11. Tömítő zsinór hamuajtó keret alá átm. 4mm, 0,8 m (0100600126008)
12. Tömítő zsinór füstcsonkhoz átm. 4mm, 0,4m (0100600126008)
13. Tömítő zsinór fedlaphoz átm. 6mm, 1,35m ( 22011260054)
14. Tüzelőajtó üveg 305x211x4 (csak ablakos változatnál 5112200430000)
18. Tüzelőajtó tele szerelt
19. Tüzelőajtó ablakos szerelt
24. Szénfogó (csak Classic és Elite kályhánál)
25. Parázsfogó (minden ablakos kivitelnél )107
8kW-os készülékek alkatrészei:
