Termék típusa	Fatüzelésű kályha
Márka	Wamsler
Modell	Stratos
Kategória	Fűtés
Névleges teljesítmény	6 kW vagy 8 kW (modelltől függően)
Engedélyezett tüzelőanyagok	Hasábfa (max 33 cm, nedvesség < 20%) és lignitbrikett
Hatásfok (fa, 6 kW)	82 %
Hatásfok (fa, 8 kW)	80,3 %
Átlagos füsthőmérséklet (6 kW)	268 °C
Átlagos füsthőmérséklet (8 kW)	295 °C
Szükséges minimális huzat	12 Pa
Méretek (Sz x Mé x Ma) modelltől függően	Lásd táblázat: A=591 mm, B=534 mm, C=12 mm, D=41 mm, E=150 mm, F=891 mm (8 kW esetén)
Tömeg	136-137 kg modelltől függően
Füstkivezetés átmérője	150 mm
Égési levegőellátás	Belső vagy külső (Ø 100 mm)
Belső anyagok	Vermikulit lemezek (szigetelő, fogyóeszköz)
Megfelelőségi szabvány	EN 13240
Biztonsági távolság (elöl)	80 cm (védőburkolattal 40 cm-re csökkenthető)
Biztonsági távolság (hátul)	20 cm
Biztonsági távolság (oldalt)	40 cm
Padlóvédelem	Éghetetlen lemez a tűztér előtt (50 cm előre, 30 cm oldalt)
Karbantartás	Üveg tisztítása speciális szerrel, kéményseprés évente legalább 2 alkalommal, hamu eltávolítása
Vermikulit lemezek garanciája	6 hónap gyártási hibára
Pótalkatrészek	Csak eredeti Wamsler alkatrészeket használjon, adja meg a típusszámot, hivatkozási számot és sorozatszámot

Gyakran ismételt kérdések - Stratos Wamsler

Milyen tüzelőanyagokat használhatok a Stratos kályhában?

Az engedélyezett tüzelőanyagok a természetes tűzifa (legfeljebb 33 cm hosszú hasábok) és a lignitbrikett. A fa nedvességtartalmának 20% alatt kell lennie. Tilos hulladékot, kezelt vagy nedves fát használni.

Hogyan gyújtsam be a kályhát először?

Az első begyújtás előtt távolítsa el a szállítási védőelemeket. Nyissa ki a külső levegőbevezetést, nyissa ki az ajtót és az elsődleges levegőszabályzót. Helyezzen papírt vagy gyújtóst, apró fát, majd nagyobb fadarabokat. Gyújtsa meg és csukja be az ajtót. Az első használatok során szag érezhető; szellőztesse ki a helyiséget.

Mi a maximális tüzelőanyag-töltet?

A 6 kW-os modell esetén legfeljebb 2 darab 1,4 kg-os fahasáb (vagy 1,6 kg lignit). A 8 kW-os modell esetén 2-3 darab 2,0 kg-os fahasáb (vagy 2,2 kg lignit). Soha ne töltse túl az égéstért.

Hogyan tisztítsam a kályha üvegét?

Használjon speciális fatüzelésű készülékekhez való üvegtisztító szereket, csak a belső oldalon. A szennyeződés elkerülése érdekében száraz fát, kis hasábokat használjon, és a tüzet az üvegtől távol rakja. Ne használjon súrolószereket.

Miért van szag az első fűtések során?

Ez normális: a festék megköt és az olajmaradványok elpárolognak. Fűtse a kályhát minimális teljesítményen néhány óráig, majd maximális teljesítményen néhány óráig. Jól szellőztesse ki a helyiséget.

Milyen gyakran kell kéményt tisztítani?

Legalább évente 2 alkalommal, intenzív használat esetén gyakrabban. A kéményseprés elengedhetetlen a megfelelő működéshez és biztonsághoz.

Mit tegyek kéménytűz esetén?

Zárja el a készülék összes nyílását, és azonnal értesítse a tűzoltóságot. Ne próbálja meg saját maga eloltani. Ezután szakemberrel vizsgáltassa meg a kéményt.

Milyen biztonsági távolságokat kell betartani?

A kályha előtt (sugárzási zóna): legalább 80 cm távolság gyúlékony anyagoktól, védőburkolattal 40 cm-re csökkenthető. Hátul: 20 cm. Oldalt: 40 cm. A padlót éghetetlen lemezzel kell védeni (50 cm előre, 30 cm oldalt).

Használhatok külső levegőbevezetést?

Igen, a kályha külső levegőbevezetésre csatlakoztatható (100 mm átmérő). Ez ajánlott szellőzőrendszerrel ellátott házakban. Ellenkező esetben az égési levegő a helyiségből származik; gondoskodjon megfelelő szellőzésről.

Hogyan karbantartsam a talköveket?

Tisztítsa a talköveket szappanos vízzel. Makacs foltok esetén használjon 240-es szemcseméretű csiszolópapírt. Ne használjon agresszív tisztítószereket vagy súrolószivacsokat.

HASZNÁLATI ÚTMUTATÓ Stratos Wamsler

HU Kandalló használati útmutató

TYP10180 LOFT

TYP11180 LOFT

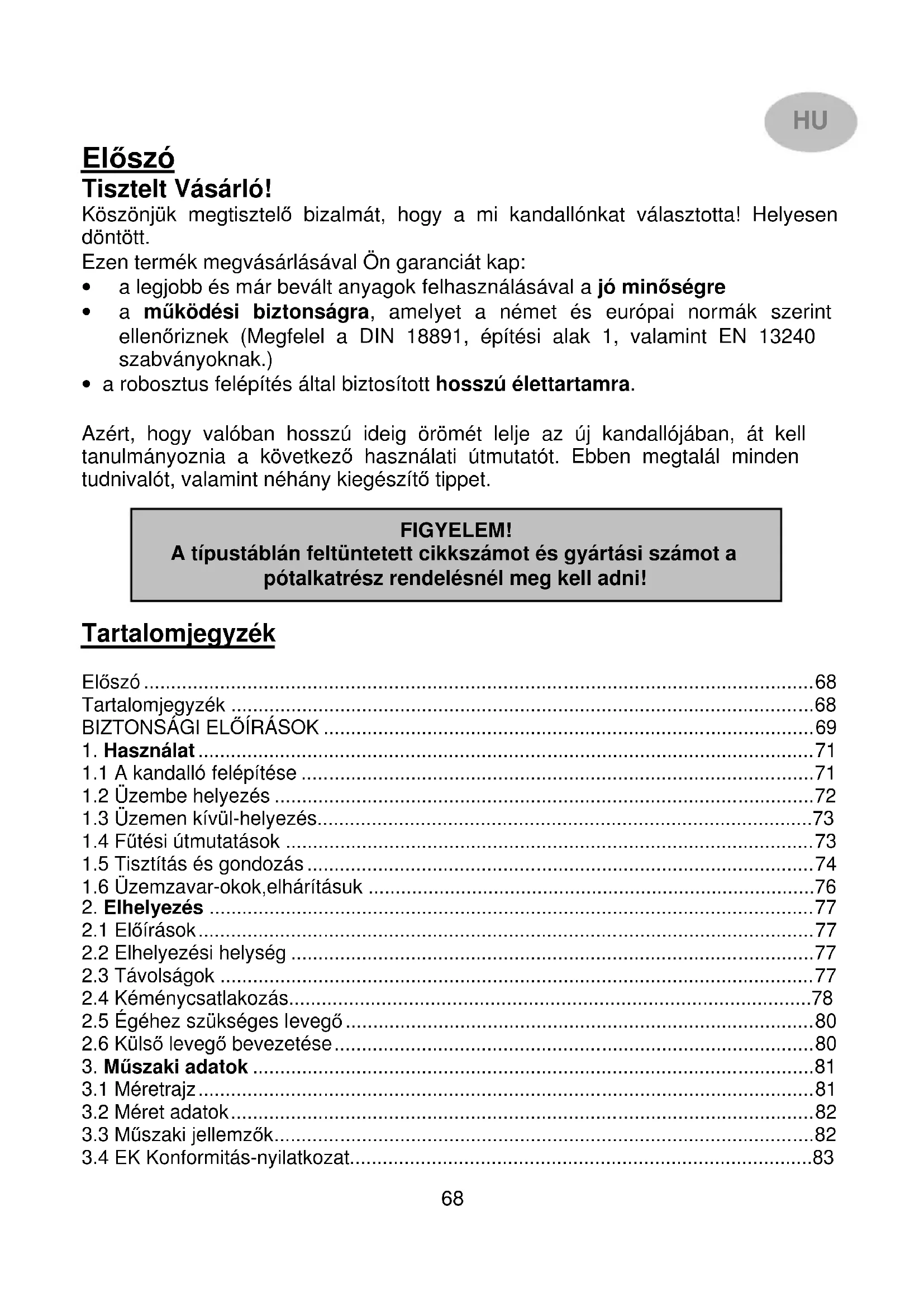

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó 68

Tartalomjegyzék 68

BIZTONSÁGI ELŐÍRÁSOK 69

1. Használat....71

1.1 A kandalló felépítése ....71

1.2 Üzembe helyezés 72

1.3 Üzemen kívül-helyezés....73

1.4 Fütési útmutatások 73

1.5 Tisztítás és gondozás 74

1.6 Üzemzavar-okok,elhárításuk 76

1. Elhelyezés ....77

2.1 Előírások....77

2.2 Elhelyezési helység 77

2.3 Távolságok 77

2.4 Kéménycsatlakozás....78

2.5 Égéhez szükséges levegő 80

2.6 Külső levegő bevezetése 80

1. Műszaki adatok 81

3.1 Méretrajz 81

3.2 Méret adatok....82

3.3 Műszaki jellemzők....82

3.4 EK Konformitás-nyilatkozat....83

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprőtől tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
6. A készülék ajtajainak működés közben mindig zárva kell lenniük.
7. Engedélyezett tüzelőanyagok:
8. természetes faanyag (max. 33 cm hosszúságban)
9. esetlegesen barnaszén-brikett (Id. használati utasítás)
10. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot, vagy száraz gyújtóst lehet használni.
11. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.
12. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.
13. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.
14. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyenek láthatók.

15. Fütő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

16. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).

17. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.
18. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
19. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
20. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm²).
21. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
22. A készüléket tilos átalakítani.
23. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
24. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.

1. Használat

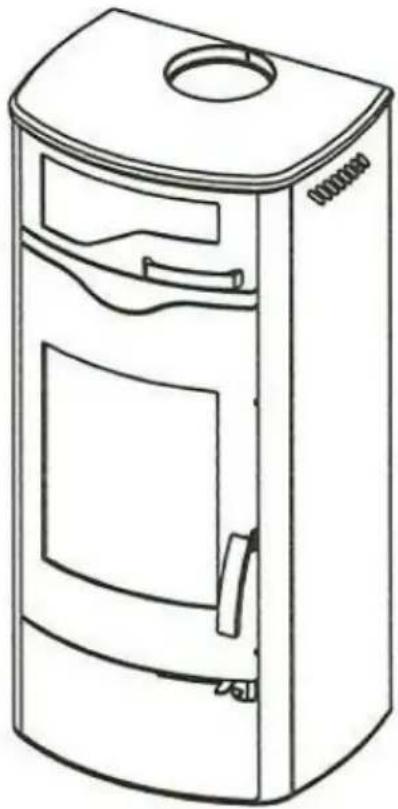

1.1 A kandalló felépítése

Tüzelőanyagválasztó

Típustábla a hátfalon

Külső levegő

bevezető nyílás

Füstcsőcsonk

Hőtároló ajtó

Hőtároló ajtó

fogantyú

Falazat

Ajtó

Ajtó fogantyú

Hamuláda

Fatároló

Fatároló ajtó

Primer

levegőszabályzó

1.2 Üzembe helyezés

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Keményfa	19.500
Puhafa	15.900
Barnaszén - brikett	11.500

1. táblázat

Levegőszabályozó-beállítás:

A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hőteljesítményen való üzemeltetésére (6 ill. 8 kW).

A hôteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza.

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

		Primerlevegő szabályzó állása Tüzelőanyag választó állása		Tüzelőanyag választó állása	Égési idő
		8 kW 6 kW
Felfűtés, begyújtás		IIIII IIIII H			-
Fa	Névleges hőtelj.	II	●●	H ca. 0,75 h
Barna-szén	Névleges hőtelj.	III	●●●	K ca. 1 h
Üzemen kívül helye-zés		I I K			-

2. táblázat

Töltési mennyiségek:

6 kW:

Hasábfa: max. hossz.: 35 cm, max.: 2 hasáb töltésenként kb. 1,4 kg.

Barnaszén – brikett max: 1,6 kg (2db)

8 kW:

Hasábfa: max. hossz.: 35 cm, max.: 3 hasáb töltésenként kb. 2,1 kg.

Barnaszén – brikett max: 2,2 kg (3db)

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!

ELSŐ BEGYÚJTÁS

- Üzembe helyezés előtt a szállítási biztosítót a felső tüztér falazattól, a tüztéren át el kell távolítani (6. kép).

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képzódhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fütöteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehülni hagyni.
• A tüzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély

lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (4. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyagbekészítés megengedett. Alacsonyabb hôteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (7. kép) előre kell húzni. Ezáltal a füstutak belülröl, vagy ha a füstcsövet eltávolítjuk, akkor felülröl kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (7. kép).

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást.

A kerámia tisztítása:

A szennyeződés és zsiradék szappannal és vízzel távolítható el.

A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz!

Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!
Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószerekethasználni!

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája	Lehetőséges okai: Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzölgése	A kandallót több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfűteni.
Túl kevés hő leadás, füstképződés:	Csak jól kiszárított fát alkalmazzunk.	Szakemberrel vizsgáltassa meg a fűteni kívánt helyiség hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min. 10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó készülékek ajtajai tömítetten (jól) záródnak. Ügyeljen a tömítetlen kéménytisztító becsatlakozásokra.
	Túl hosszú, vagy tömítetlen füstcső.	Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni. Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni, kell.

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 80 cm min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között. A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).

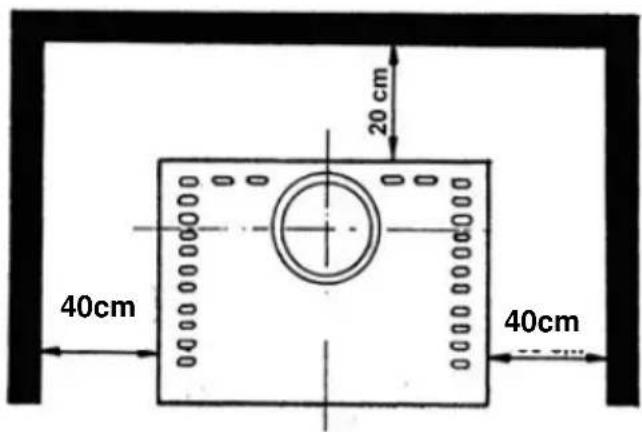

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 40 cm és hátul 20 cm.

A fa- és műanyag-bútorok esetén hasonlóan 40 cm oldaltávolságot kell betartani, (lásd a 9. kép).

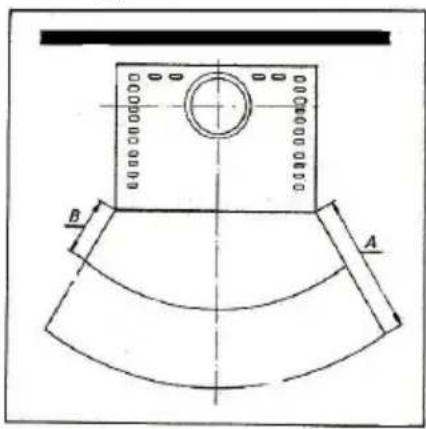

B A

8.kép

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hömérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 87. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.


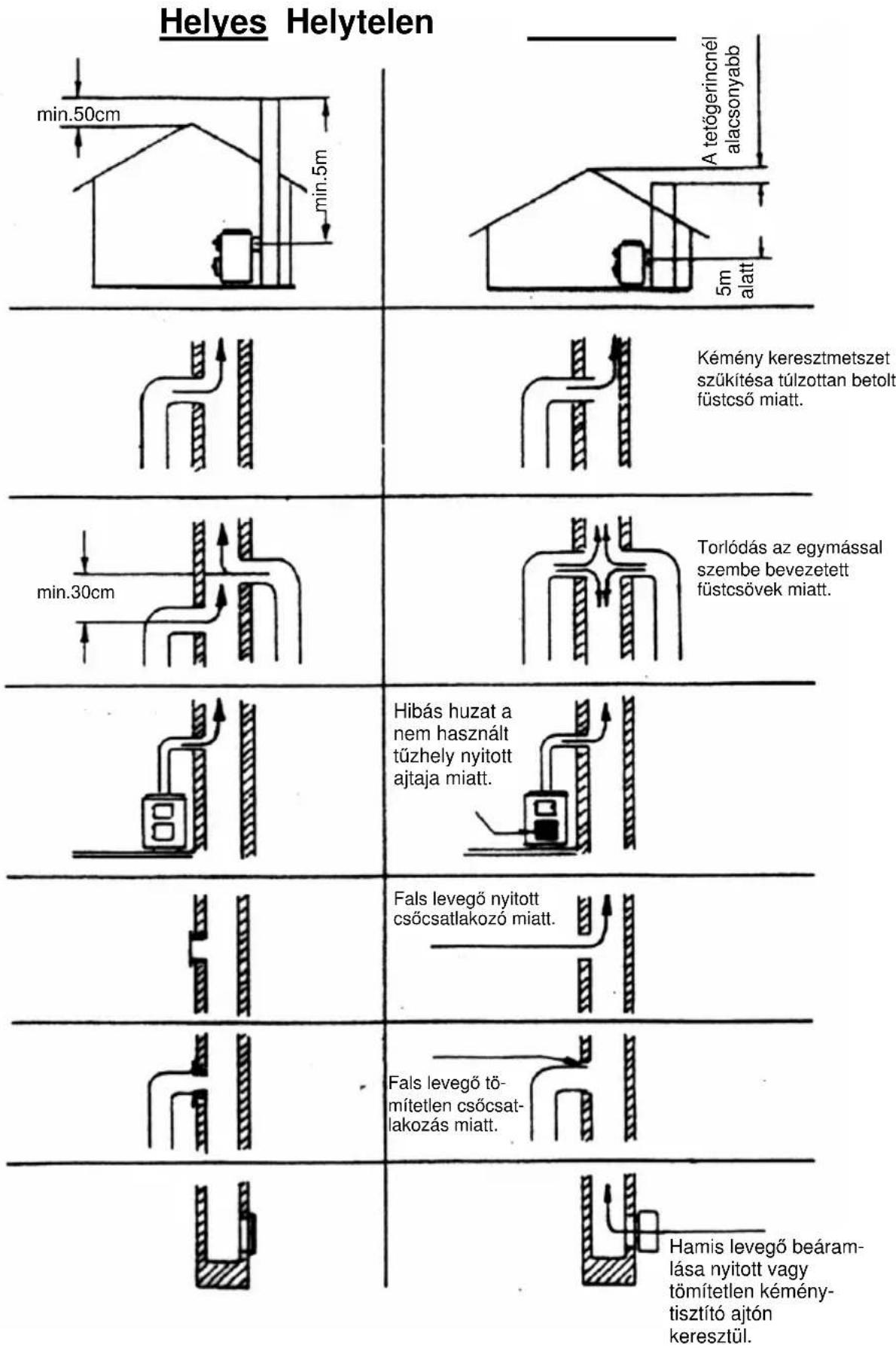

Helyes Helytelen min.50cm min.5m A tetögerincnél alacsonyabb 5m alatt Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt. min.30cm Torlódás az egymással szembe bevezetett füstcsövek miatt. Hibás huzat a nem használt tűzhely nyitott ajtaja miatt. Fals levegő nyitott csőcsatlakozó miatt. Fals levegő tö-mítetlen csőcsatlakozás miatt. Hamis levegő beáram-lása nyitott vagy tömítetlen kémény-tisztító ajtón keresztül.

2.5 Égéhez szükséges levegő

A folyamatos égéshez oxigénre, vagyis levegőre van szükség. Alapesetben, a hely-ségben található levegő mennyisége elég. A lakásban található jól tömített ablakok, ajtók valamint mechanikus szellőztető berendezéseknél (konyha, fürdő) vagy to-vábbi tüzelésre használt eszközök (gáz is), a kifogástalan levegőellátottságot érzékenyen befolyásolják. Ha ez az eset áll elő akkor lehetőség van az égéshez szükséges levegőt direkt kívülről vagy egy jól levegővel ellátott helységből bevezet-ni (pl. pince).

Ehhez a kandallókon szériaszerűen található egy 100mm átmérőjű központi csatlakozási lehetőség a hátoldalon.

A levegő bevezetéséhez csak sima, minimum 100mm-es átmérővel rendelkező csöveket lehet használni. A levegő bevezetést el kell látni a kandalló közelében egy szakszerűen felszerelt zárólemezzel, valamint az ívekben revíziós nyílásoknak kell lenniük a kéményseprő részére, és szakszerűen tömítettnek kell lenniük a kondenz-víz ellen. A csőrendszer nem lehet 4m-nél hosszabb, és nem tartalmazhat 3-nál több ívet. Ha a csőrendszer a szabadba vezet a szélvédelmet is meg kell oldani.

Fontos tanács a helységlevegő függő vagy helységlevegő független működtetésről:

(érvényes Németországban. 2005. január)

Pont 1.

A kandallók DIN 13240 szerint, mint helységlevegő függő készülékek vannak bevizsgálva. A kandallók a teljes égéshez szükséges levegőt a központi levegő csonkon keresztül kapják. Ehhez a csonkhoz egy tömített levegő bevezetés csatlakoz-tatható. A tömített bevezetés ellenére a kandallók nem teljesítik a helységlevegő független működés feltételeit.

Pont 2.

Levegőtechnikai berendezésekkel (pl. szellőztető berendezések, páraelszívó)

kombinálva Németországban a §4 tűzvédelmi rendelet (FeuVo) az irányadó. A rendelet tartalmazza, hogy a kandallót és a levegőtechnikai berendezéseket közös ellenőrzés alatt kell tartani (pl. nyomáskülönbség figyelővel) vagy egy levegőztető berendezést kell beépíteni, mely rendelkezik a szilárd tüzelésű készülékek engedélyével, és a helységben a készüléket az égéshez szükséges (kb. 40 m ^3 /h) további levegővel képes ellátni.

Pont 3.

Kérem, kövesse mindig – a kerületi kéményseprő mesterrel egyeztetve – a helyi érvényes előírásokat. Módosításokra mely e használati nyomdába való adása után történnek, nem tudunk felelősséget vállalni. A módosítás jogát fenntartjuk.

2.6 Külső levegő bevezetése

Ennél a készüléknél az égéslevegő hozzávezetése kívülről is lehetséges. Ez megkönnyíti a passzív és alacsony energiafelhasználású lakóházakban az ellenőrzött lakótér-szellőzés melletti felállítást. A csatlakozás 100 mm. Átmérőjű csőelemmel történhet. Az égéslevegő hozzávezetést a kályha közelében elzáró

csappantyúval kell ellátni. Természetesen a helyiség levegőjével történő fűtés is lehetséges. Lásd ehhez a 2.2 pontot.

LUFTANSCHLUB Ø 98 MM AUSSEN 347

3. Műszaki adatok

3.1 Méretrajz

3.2 Méret adatok

Kódszám8 kW	Kódszám6 kW	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	súly(kg)
W20001018043	W20001118043 591		534	1241	150	891	347	136
W20001018044	W20001118044 591		534	1241	150	891	347	137

A feltüntetett súly- és méretadatok tájékoztató jellegűek!

Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.

3.3 Műszaki jellemzők

Típus	TYP11180 TYP10180
Névleges teljesítmény 6 kW 8 kW
18893/TAB 2 DIN szabvány szerinti fűtőképesség m3-kedvező-kevésbé kedvező-kedvezőtlen fűtési feltételeknél	1166947	18210571
Fűtőanyag: Füstgázértékek:- füstgáz áramlás:- átlagos füstgáz hőmérséklet- a névleges teljesítményhez szükséges huzatnyomás:- Portartalom (13% O2-re vonakoztatva):- CO kibocsátás (13% O2-re vonakoztatva):- hatásfok:	Fa / Barnaszénbrikett
	6,2 / 7,2 g/s268 / 271°C12 Pa≤ 40 mg/m31032 / 769 mg/Nm382 / 79,7 %	7,9 / 8,6 g/s295 / 316°C12 Pa≤ 40 mg/m31078 / 729 mg/Nm380,3 / 78,6 %

3.4 EK Konformitás-nyilatkozat

6 kW-os típusok:

8 kW-os típusok:

WAMSLER
