HASZNÁLATI ÚTMUTATÓ Chicago Wamsler

BEJELENTETT SZERVEZET (Regisztrációs szám: 1420)

3100 Salgótarján Rákóczi út 53-55.

Geprüfter Typ:

Vizsgált típus:

10160 - 10179 / Andor (Raumhelzer)

10160-10179/Andor (Helyiség fütő

Minta beérkezésének kelle:

18.05.2011.

Vizsgálat végzésének ideje:

23.05-07.06.2011.

Fachdirektorin:

Szakigazgató:

Cuihi-le Liu-cu'Va#d

Gabriella Süvegøsné Váradi

Produktspezialist:

Témafelelős:

Ym Cell

József Nagy

A müszaki dokumentációt archiváltuk

B019K

Email: [e-mail]

www.lcm.hz

TÜV SÜD KERM LID

Tel: [phone]

Fax: [phone]

H-1043 Batapent, Dugonica a.11.

R:247401

Soto 3/23

Geprüfter Typ:

11150 - 11160 / M - Line (Raumheizer)

Vizsgált típus:

11150-11160/M-Line (Helyiség fütő)

Előirás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emisszió	Grenzwert Határérték	Gemesst / Mért érték		Erfüllt megfelel	Brennstoffe Fütőanyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	686/486	1086/394	ja/igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (slut)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	54/66		ja/igen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	33/44	48/63	ja/igen
Staubgehalt Portartalom	≤60/35* ≤50/35* mg/MJ	24/21		ja/igen
Wirkungsgrad Hatásfok	≥80 % ≥78 %	82,2/79,4	80,7/79,7	ja/igen
Leistung Teljesirmény	kW	5,2/5,3	2,4/2,6	ja/igen

*geplant ab 2015; érvényes 2015-töl

Jövőbeni előírás Németországban a 2. lépcső szerint (érvényes 2015-től)

CO-Gehalt CO-tartalom	≤1250 mg/Nm ^3	13%	1069 / 825	jal/igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasabfa (felül) / Barnaszén brikett (alul)
Staubgehalt Portartalom	≤40 mg/Nm ^3		37/35	jal/igen
Wirkungsgrad Hatásfok	≥73 %		82,2 / 79,4	jal/igen

Foreword

Dear Customer!

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel az EN 13240 szabványnak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó 86
Tartalomjegyzék....86
BIZTONSÁGI ELŐÍRÁSOK 87

1. Használat 89
   1.1 A kandalló felépítése....89
   1.2 Üzembe helyezés 89
   1.3 Üzemen kívül-helyezés....92
   1.4 Fütési útmutatások....92
   1.5 Tisztítás és gondozás ....93
   1.6 Üzemzavar-okok, elhárításuk .....95
2. Elhelyezés....96
   2.1 Előírások....96
   2.2 Elhelyezési helység 96
   2.3 Távolságok....96
   2.4 Kéménycsatlakozás....97
   2.5 Külső levegő bevezetése....99
3. Müszaki adatok....100
   3.1 Méretrajzok ....100
   3.2 Műszaki jellemzők....103
   3.3 EK Konformitás nyilatkozat....103

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprőt tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyű használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.

6. A készülék ajtajainak működés közben mindig zárva kell lenniük.

7. Engedélyezett tüzelőanyagok:

- természetes faanyag (max. 25 cm hosszúságban) - esetlegesen barnaszén-brikett (ld. használati utasítás)

1. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot vagy száraz gyújtóst lehet használni.

2. Hulladék, széntörmelék, forgácslapmaradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.

3. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.

4. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.

5. A fütőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok, legyen láthatók.

6. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

7. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).
8. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.
9. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
10. Ha javításokat vagy felújításokat kell végezni, kérjük időben forduljon szakservizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
11. A szilárd tüzelésű készülék, amely az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
12. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
13. A készüléket tilos átalakítani.

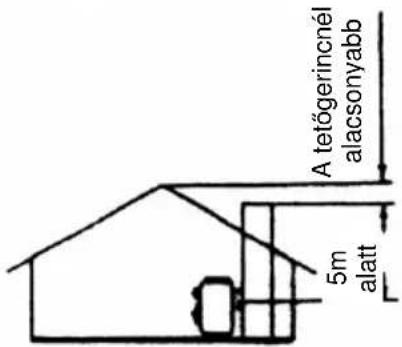

14. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
15. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.

1. Használat

1.1 A kandalló felépítése

Típustábla a hátfalon Füstcsonk Külső levegő bevezetés Füstcsonk Tüzelőajtó Fogantyú Tüzelőanyag választó "A" Primerlevegő szab."B" Falazat Hamuláda

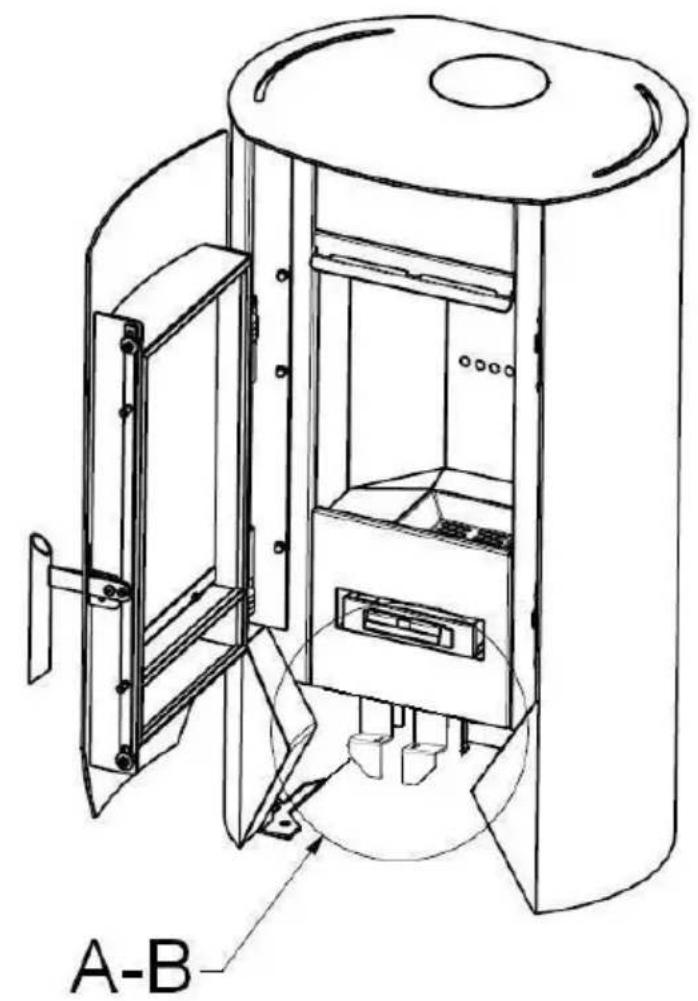

1.2 Üzembe helyezés

A kandalló üzemmódjai (begyújtás /üzemen kívül helyezés) illetve a tüzelőanyag kiválasztása (szén /fa), az „A” és „B” jelű szabályzókarok kihúzásával vagy betolásával állíthatók be.

A-B

A B KE BE KI

120/150 füstcső adapter Ø120 füstcsonk

Figyelem!

∅120mm-es füstcső bekötés esetén a 120/150 füstcső adaptert el kell távolítani a készülékről! A füstcsonk hátsó kivezetésre szerelésekor szerelje le a füstcsonkot, a hátlapon található zárólapot, és a kandallótestről a hátsó füst kivezetés zárólemezét. A füstcsonkot szerelje fel a hátsó helyzetbe, a zárólemezt pedig a füstcsonk helyére a kandallótest felső részére.

Ha kémény csatlakozása150 mm-es, a mellékelt füstcső adaptert szerelje fel füstcsonkra, és rögzítse a használati útmutató tasakjában található csavarral.

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. KJ/kg
Keményfa 19.500
Puhafa 14.600
Barnaszén - brikett	11.500

1. táblázat

Töltési mennyiségek:

Hasábfa: max. hossz.: 25 cm, max.: 2 hasáb töltésenként kb. 1,2 kg.

Barnaszén – brikett max: 1,4 kg (2db)

Tüzelőanyag		Tüzelőanyag választó „A” állása	Primerlevegő szabályzó „B” állása
Felfűtés, begyújtás		KI	KI
Fa	Névleges hőtelj.	KI	BE
Barna-szén	Névleges hőtelj.	BE	KI
Üzemen kívül helyezés		BE	BE

2. táblázat

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst,faforgácsot vagy grillbegyújtót kell felhasználni, de semmi esetben sem szabad folyékony segédanyagot!

ELSŐ BEGYÚJTÁS

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fütőteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani
• Begyújtásnál teljesen normális, de szellőztetés szükséges.

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehülni hagyni.
• A tüzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (4. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készülék üzemeltetésekor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (7. kép) előre kell húzni és felemelve kivenni. Ezáltal a füstutak belülröl, vagy ha a füstcsövet eltávolítjuk, akkor felülröl kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (7. kép).

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervízhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló - üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és rendszeresen megismételve- megkönnyíti a tisztítást.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószereket használni!

1.6 Üzemzavar-okok, elhárításuk:

Üzemzavar fajtája	Lehetőséges okai: Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzőlgése	A kandallót a használati utasítás szerint több órán át kis fokozaton üzemeltetni. Ezek után több órára maximális teljesítményre felfüteni.
Túl kevés hő leadási füstképződés:	Túl kis készülékteljesítményt választottuk	Szakemberrel vizsgáltassuk meg az Ön hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min.10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó tűzhelyek ajtajai tömítetten (jól) záródnak. Mindenek előtt ügyeljen a tömítetlen kéménytisztító becsatlakozásokra.
	Túl hosszú és tömítetten füstcső.	Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni, az ajtót jól bezárni. Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos !

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegőutánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 20 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek, összenyitásával kell létrehozni a szellőzőnyílásokat (Összekötő nyílások min. mérete 150 cm²).

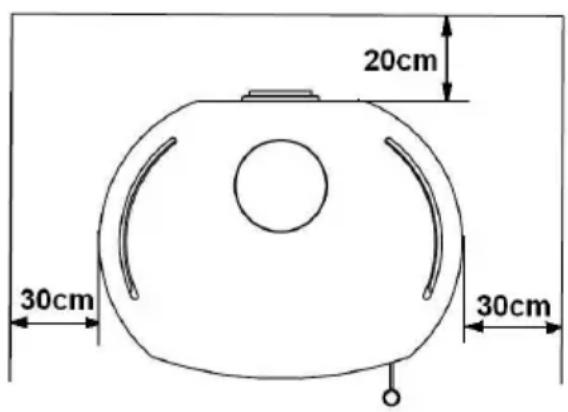

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni, kell.

Berendezési tárgyak a suqárzási tartományban

A kandalló sugárzási tartományában 80cm min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 50 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 30 cm és hátul 20 cm.

A fa- és műanyag-bútorok esetén hasonlóan 30 cm oldaltávolságot kell betartani, (lásd a 9. kép).

B A

8.kép

20cm 30cm 30cm

9.kép

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0,5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hömérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 96. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

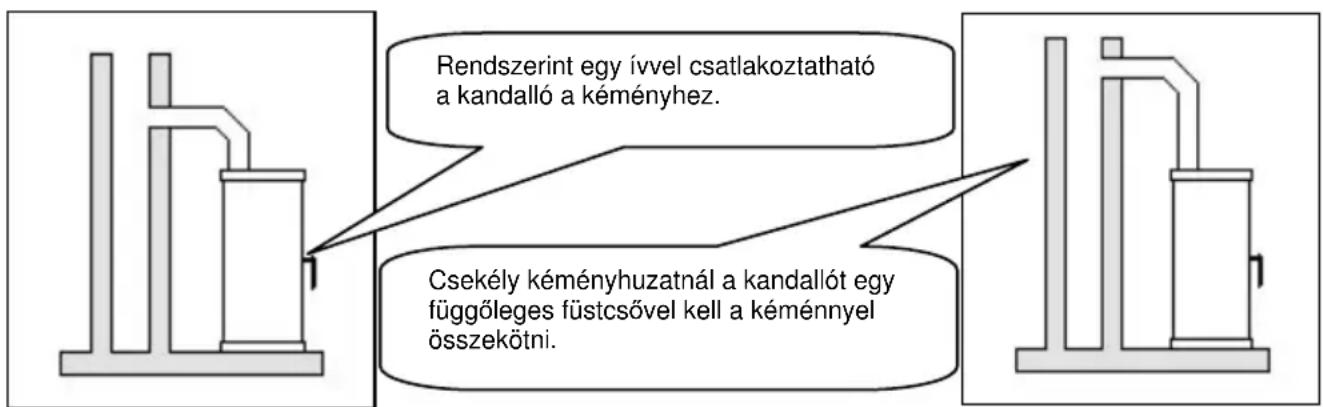


Helyes	Helytelen
	Kémény keresztmetszet szúkitésa túlzottan betolt füstcső miatt.
min.	Torlódás az egymással zembe bevezetettüstcsövek miatt.
	Hibás hinem has tűzhely ajtaja m
	Fals csőc
	Fals mítelako
	Hamis levegő beáramlása nyitott vagy tömítetlen kémény-tisztító ajtón keresztül.

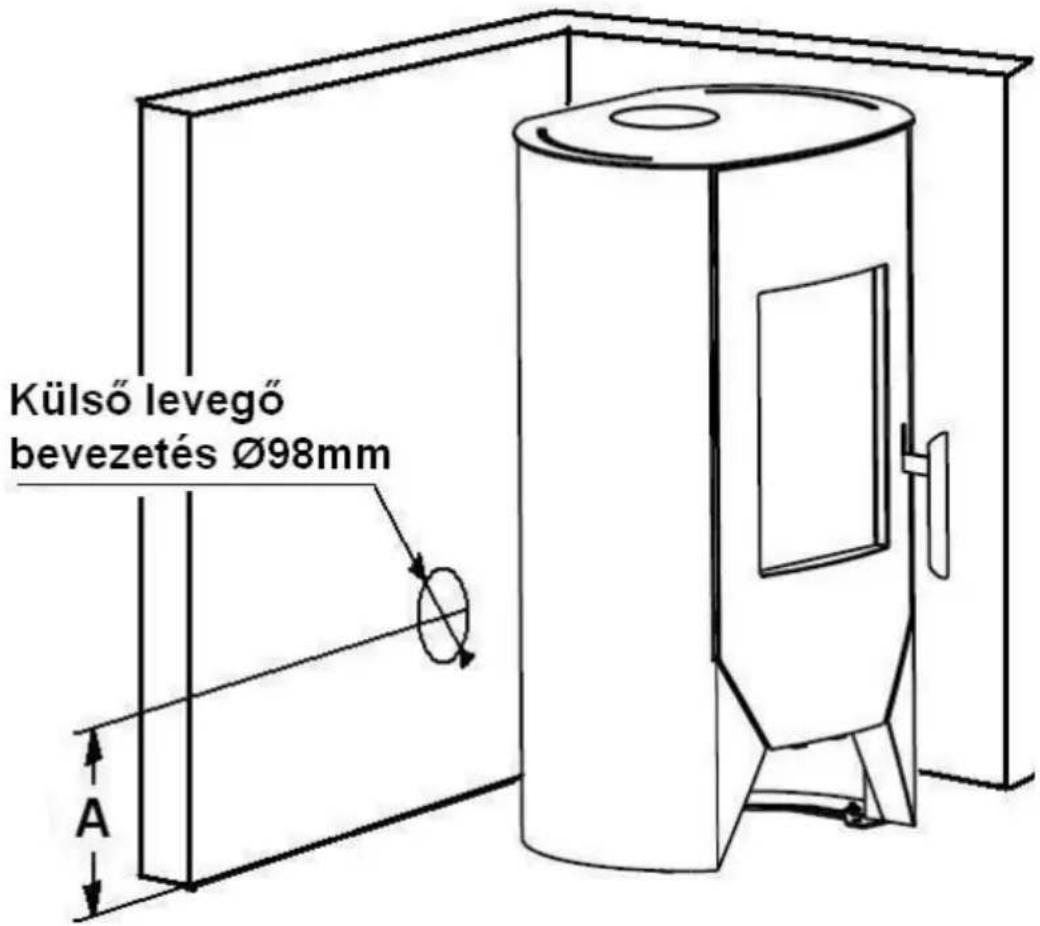

2.5 Külső levegő bevezetése

Ennél a készüléknél az égéslevegő hozzávezetése kívülröl is lehetséges. Ez megkönnyíti a passzív és alacsony energiafelhasználású lakóházakban az ellenőrzött lakótér-szellőzés melletti felállítást. A csatlakozás 100 mm. Átmérőjű csőelemmel történhet. Az égéslevegő hozzávezetést a kályha közelében elzáró csappantyúval kell ellátni. Természetesen a helyiség levegőjével történő fűtés is lehetséges. Lásd ehhez a 2.2 pontot.

Külső levegő bevezetés Ø98mm A

Kandalló típus	„A“
111 50 BOSTON 266mm
111 51 CHICAGO 266mm
111 53 MANHATTAN 266mm

3. Müszaki adatok

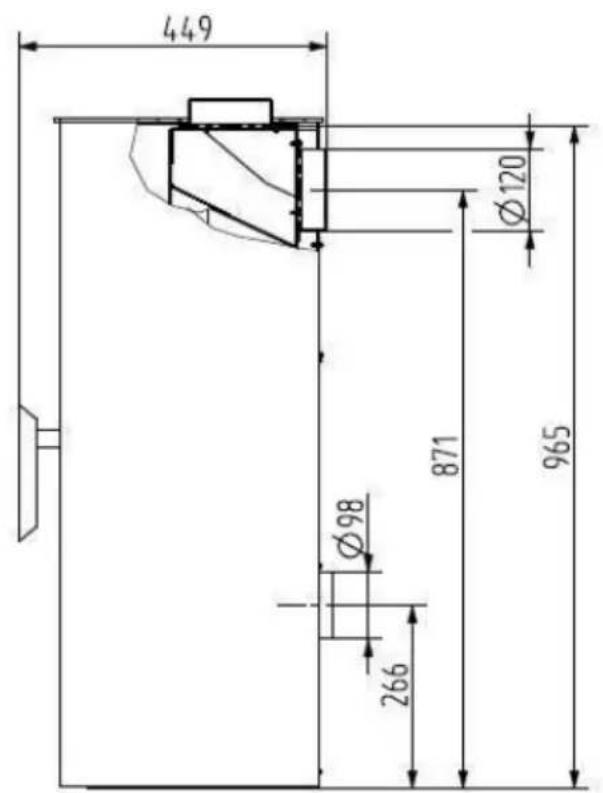

3.1 Méretrajzok

111 50 BOSTON

449 Ø120 871 965 Ø98 266

3.2 Műszaki jellemzők

Típus	111 50 / 51 / 53
Névleges teljesítmény 5 kW
18893/TAB 2
DIN szabvány szerinti fűtőképesség m3
-kedvező	88
-kevésbé kedvező	53
-kedvezőtlen fűtési feltételeknél	34
Fűtőanyag:	Bükkfa/ BB7
-füstgázáramlás:	5,6 / 5,4 g/s
-füstgázhőmérséklet:	234 / 320 °C
-a névleges teljesítményhez szükséges huzatnyomás:	12 Pa
Portartalom (13% O2):	< 40mg/m3
CO (13% O2):	1069 / 825mg/m3
Hatásfok:	82,2 / 79,4 %

A feltüntetett méretadatok tájékoztató jellegűek!

Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik, vagy a minőséget javítják.

3.3 EK Konformitás nyilatkozat

WAMSLER

Megfelelőségi nyilatkozat

Gyártó: Wamsler SE, 3100 Salgótarján, Rákóczi út 53-55.

Termékmegnevezés: szilárdtüzelésü fütökészülék (kandalló)

Tipus: M-LINE 5 kW (BOSTON; CHICAGO; MANHATTAN; MEDIAMANT)

A megnevezett termékek a következő európai irányelveknek felelnek meg:

89/106 EEC

A megnevezett termékek azonosságát a fenti irányelvekkel a következő szabványok betartása bizonyítja:

EN 13240:2001/A2:2004/AC:2007

Vizsgáló intézet: TÜV SÜD KERMI KFT. (Jel. sz:1420)

Engedély száma: 247491 (2011)

Salgótarján, 2012. február 21.

Rivnyák József gyártási és műszaki igazgató és Fodor Nándor főkonstruktőr

Ez a nyilatkozat a fenti irányelveknek való megfelelőséget igazolja, nem biztosíték a tulajdonságokra. A kiállitott termékdokumentációk biztonsági előirásait be kell tartani. A fenti készülékek harmadik személy által történő módosításával a nyilatkozat érvényét veszti.
