Márka	Wamsler
Modell	Pluto (108 60-67, 108 40-47 típusok)
Terméktípus	Fatüzelésű kályha
Engedélyezett tüzelőanyagok	Hasáb fa (max. 25 cm hosszúság, nedvességtartalom < 20%) és lignit brikett
Névleges teljesítmény	6 kW
Méretek (kb.)	Magasság 867 mm, Szélesség 300 mm, Mélység 300 mm
Súly (kb.)	80 kg
Füstcsatlakozás	Átmérő Ø 150 mm vagy Ø 160 mm típustól függően
Minimális szükséges huzat	12 Pa
Hatásfok	≥ 80 %
Füstgáz átlaghőmérséklete	343 °C (fa) / 245 °C (lignit)
Füstgáz tömegáram	7,4 g/s (fa) / 7,6 g/s (lignit)
CO-kibocsátás (13% O₂ mellett)	≤ 40 mg/m³
Szállópor-kibocsátás (13% O₂ mellett)	1206 mg/m³ (fa) / 761 mg/m³ (lignit)
Levegőellátás	Állítható primer levegő; külső levegő bevezetése kötelező (min. 50 cm² keresztmetszet)
Biztonsági távolság (elöl, sugárzó rész)	80 cm (védőburkolattal 40 cm-re csökkenthető)
Biztonsági távolság (hátul)	20 cm
Biztonsági távolság (oldal)	30 cm
Padlóvédelem	Éghetetlen lap a készülék alatt és előtt (elöl 50 cm, oldalt 30 cm)
Rendszeres karbantartás	Üveg tisztítása, hamuürítés, kéményseprő évente 2 alkalommal
Kopóalkatrészek	Vermikulit lapok (6 hónap garancia), ajtótömítések és üvegtömítések
Szabványok	EN 13240, DTU 24.1
Garancia	Lásd a feltételeket; túlterhelés vagy helytelen használat esetén nem érvényes

Gyakran ismételt kérdések - Pluto Wamsler

Milyen tüzelőanyagokat használhatok a Wamsler Pluto kályhában?

Használhat természetes tűzifát (max. 25 cm hosszú hasábok) és lignit brikettet. A fa nedvességtartalma legyen kevesebb, mint 20%. Tilos kezelt fát, hulladékot, papírt, kartont vagy gyúlékony folyadékokat használni.

Hogyan gyújtsam be megfelelően a kályhát?

Nyissa ki a primer levegő bevezetőt és az ajtót. Helyezzen papírt vagy kénmentes gyújtóst a rostélyra, majd apró fadarabokat, végül nagyobb hasábokat. Gyújtsa meg és csukja be az ajtót. Soha ne használjon gyúlékony folyadékokat! Begyújtás után állítsa be a primer levegőt a használati utasítás táblázata szerint.

Miért érződik szag az első begyújtásokkor?

Az első használatok során a festék megkeményedik és az olajmaradványok elpárolognak, ami szagot és füstöt okozhat. Javasoljuk a helyiség alapos szellőztetését (nyitott ajtók és ablakok mellett) és legalább egy órán át maximális teljesítményen történő fűtést. Ezek a szagok néhány begyújtás után eltűnnek.

Hogyan tisztítsam a kályha üvegét?

Használjon speciális fatüzelésű berendezések üvegéhez való tisztítószert. Csak az üveg belső oldalára alkalmazza. Más üvegfelületekhez használjon nedves ruhát vagy hagyományos ablaktisztítót. Kerülje, hogy a tisztítószer a festett részekre kerüljön. A szennyeződés csökkentése érdekében használjon száraz fát, kisebb hasábokat, és ne helyezze a tüzet túl közel az üveghez.

Milyen biztonsági távolságokat kell betartani a kályha körül?

A kályha előtt (sugárzási zóna): minimum 80 cm (szellőztetett védelemmel 40 cm-re csökkenthető). Hátul: 20 cm. Oldalt: 30 cm. A kályha alatti és előtti padlót éghetetlen anyaggal kell védeni, elöl 50 cm, oldalt 30 cm távolságban.

Hogyan állítsam be a primer levegőt az optimális égéshez?

A primer levegő beállítása a kályha hátulján lévő választóval történik. Begyújtáshoz nyissa ki a primer levegőt (A vagy H állás, a tüzelőanyagtól függően). Névleges teljesítményen állítsa a megfelelő állásba (H fa esetén, K lignit esetén). Eloltáskor zárja el a primer levegőt (K állás). Kövesse a használati utasítás táblázatát.

Mit tegyek kéménytűz esetén?

Azonnal zárja el a készülék összes nyílását (ajtó, levegőbevezetők) és értesítse a tűzoltóságot. Ne próbálja meg eloltani a tüzet egyedül. Az eset után ellenőriztesse a kéményt szakemberrel.

Hogyan karbantartsam a kályhát és a kéményt?

Rendszeresen ürítse a hamutálcát (ügyeljen a forró parázsra). Tisztítsa az üveget megfelelő tisztítószerrel. A festett felületeket puha, nedves ruhával tisztítsa (nem használjon mosószert). A szappankövet szappanos vízzel vagy 240-es szemcséjű csiszolópapírral tisztíthatja a makacs foltokhoz. A kéményt évente legalább kétszer kell kéményseperni.

Miért koszolódik gyorsan az üveg?

Az üveg gyors koszolódása gyakran a túl nedves fa, a túl alacsony égési teljesítmény, a kémény elégtelen huzata vagy a helyiség nem megfelelő szellőzése miatt következik be. Használjon száraz fát (nedvességtartalom < 20%), kezdetben fűtsön erősebben, majd csökkentse, ellenőrizze a kéményseprést, és biztosítson külső levegő bevezetést.

Hogyan rendelhetek pótalkatrészeket?

Pótalkatrészek rendeléséhez adja meg a készülék adattábláján (hátul található) szereplő típusszámot, referenciaszámot és sorozatszámot. Kizárólag eredeti Wamsler alkatrészeket használjon.

HASZNÁLATI ÚTMUTATÓ Pluto Wamsler

HU Kandalló használati útmutató

PLUTO / JUPITER /

NINO / YUNA / ERES

/ GRANDE

BEJELENTETT SZERVEZET (Regisztrációs szám: 1417)

EM-TUN
Kölenzern a Söckenségret Savonztass: árbbett

Auftraggeber

Megbizó:

Wameler SE

3100 Salgótarján Rákóczi úl 53-55.

KDERM Department

Burdspent.

Sr: B-532325

Date: 2014.08.21

Se## 1723

Geprüfter Typ:

Vizsgált típus:

Typ 10860 Pluto, Neptun, Luxor, Rondo, Radiant, Panorama, Country,

Country-H, Zürich, Zürich II, Galaxy, Hamburg (Raumheizer)

305/2011/EU rendelat V. Mollékiel 3. rendszer b. pontás és MSZ EN 13240:2001/A2:2004/AC:2007 szerinti vizsgélat

Minta beérkezésonek kalle:

27.05.2014.

Vizsgálat vógzésének ideje:

1. 1. 2014 - 14. 08. 2014

Fachdirektorin:

Osztályvezető:

Gabriella Süvegesné Váradi

Produktspezialist:

Szakértő:

József Nagy

Pam Tly 1500 m.

A műszaki dokumentációt archiváltuk

10860 - Pluto (Helyiség főló)

Előirás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emissziö	Grenzwert Határérték	Gemessen / Mért érték		Erfüll megfelel	Brennstoffe Fütőenyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	78/399	1048/908	jal igen	Scheilholz (oben)/ Braunkohlebriketts (unten)Hasábifa (felöl) / Barnaozón brilkott (akul)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	57/86		jal igen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	44/33	30/41	jal igen
Staubgehalt Portartalom	≤80/35* ≤50/35* mg/MJ	25/20		jal igen
Wirkungsgrad Hatásfok	≥80 %	80,0/80,5	80,1/81,0	jal igen
Leistung Teljesírmény	kW	6,1/6,4	2,9/3,2	jal igen

*geplant ab 2015; érvényes 2015-töl

Zukünftige Anforderung für Deutschland 1.8lmSchV 2.Sluje (geplant ab 2015) Jövőbeni előirás Németországban a 2.lépcső szerint (érvényes 2015-tól)

Emissionen Emisszió	Grenzwert Határérték	Bezugssauerstoffgehalt Vonatkoztatási O_2 tart.	Gemessen Mért érték	Erfüllt megfelel	Brennstoffe Fütőanyag
CO-Gehalt CO-tartalom	≤1250 mg/Nm ^3	13%	1206/761	jaligen	Scheiltholtz (oben)/ Braunkohlebrikelts (unlen) Hassábte (felül) / Bernaszén brikelt (ahul)
Staubgehalt Portartalom	≤40 mg/Nm ^3		38/33	jaligen
Wirkungsgrad Hatásfok	≥73 %		80,0/80,5	jaligen

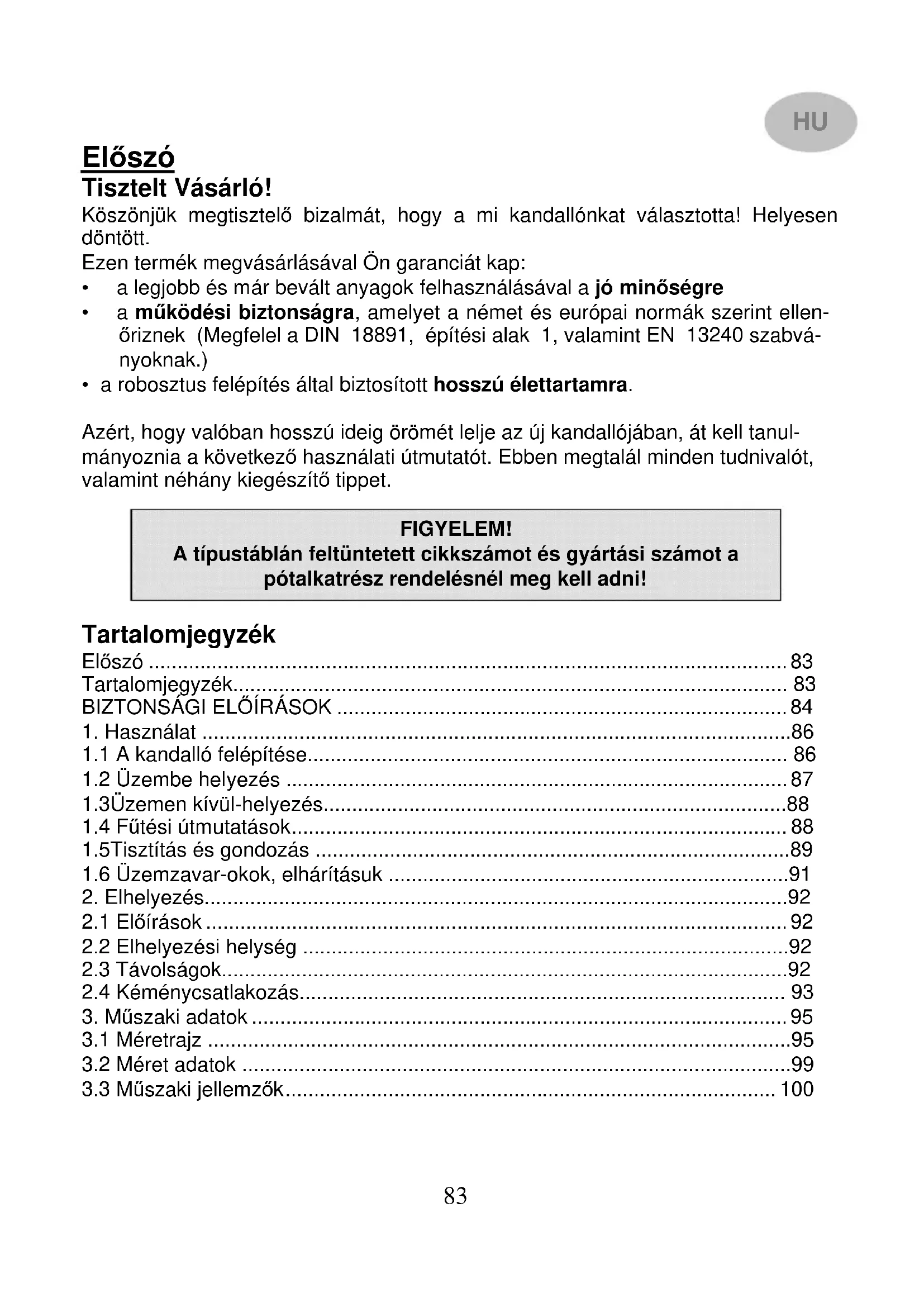

Foreword

Dear Customer!

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó 83

Tartalomjegyzék....83

BIZTONSÁGI ELÓÍRÁSOK 84

1. Használat 86

1.1 A kandalló felépítése.... 86

1.2 Üzembe helyezés 87

1.3Üzemen kívül-helyezés....88

1.4 Fütési útmutatások....88

1.5Tisztítás és gondozás 89

1.6 Üzemzavar-okok, elhárításuk 91

1. Elhelyezés....92

2.1 Előírások 92

2.2 Elhelyezési helység 92

2.3 Távolságok....92

2.4 Kéménycsatlakozás.... 93

1. Müszaki adatok 95

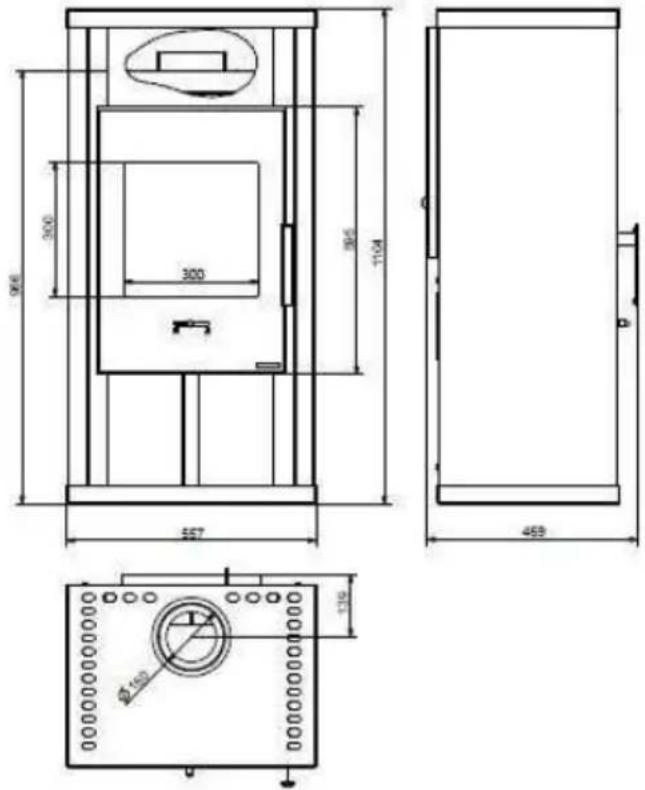

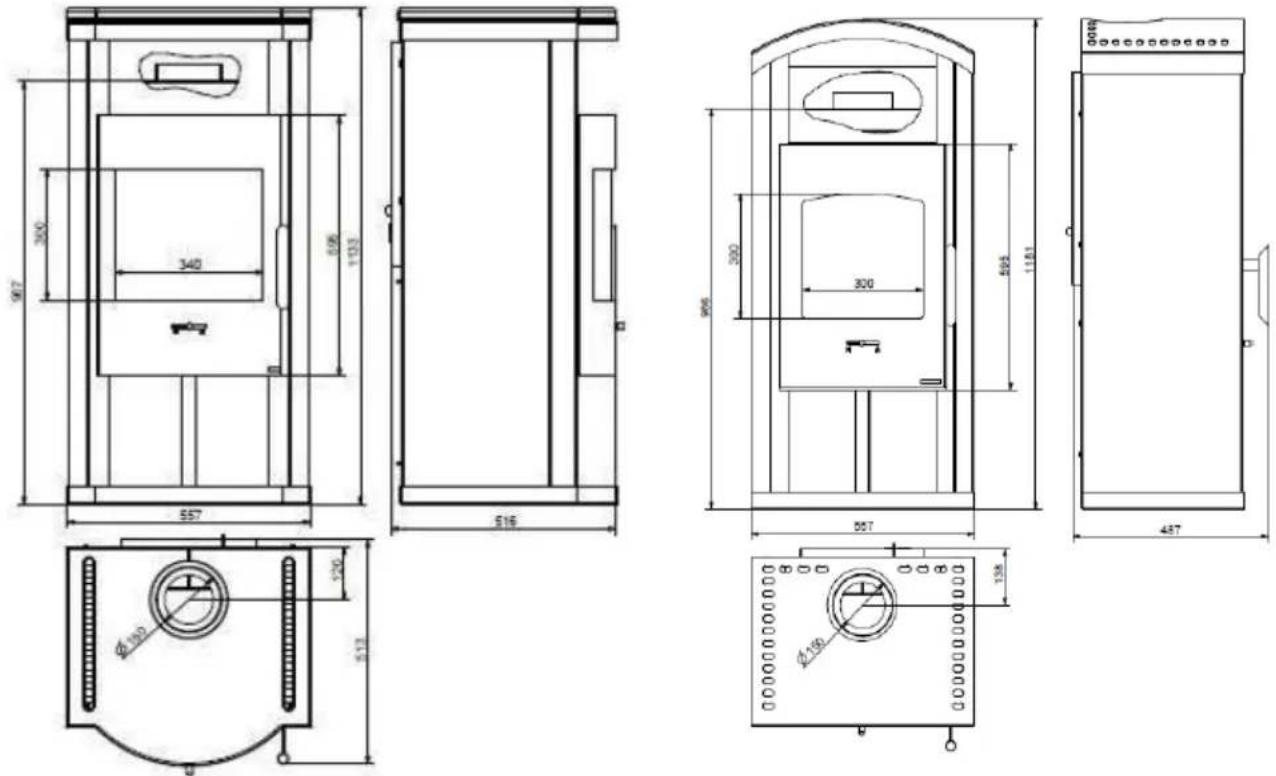

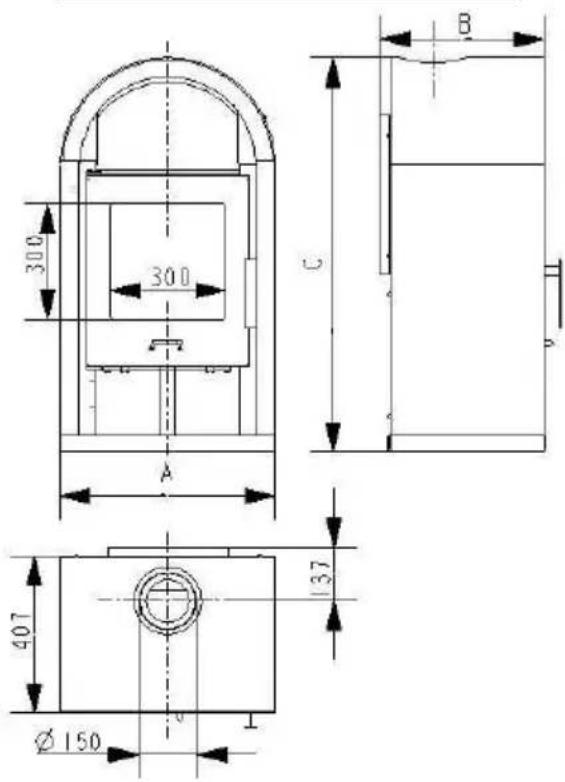

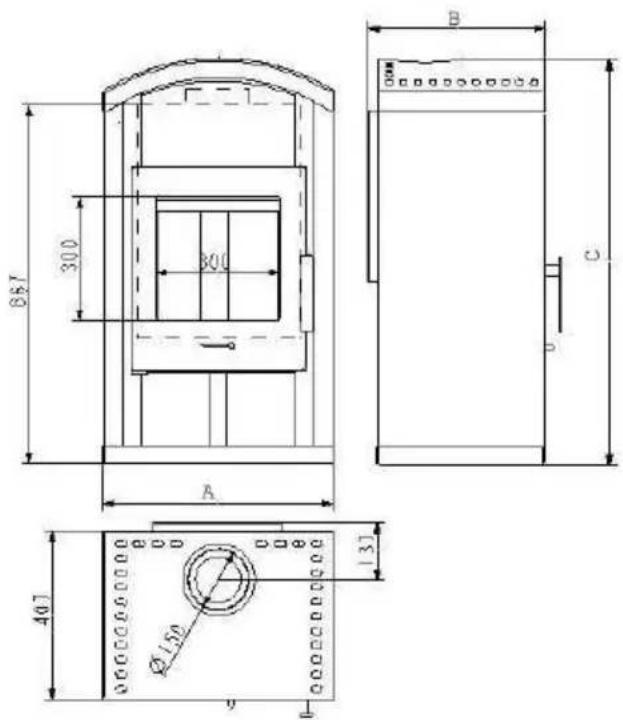

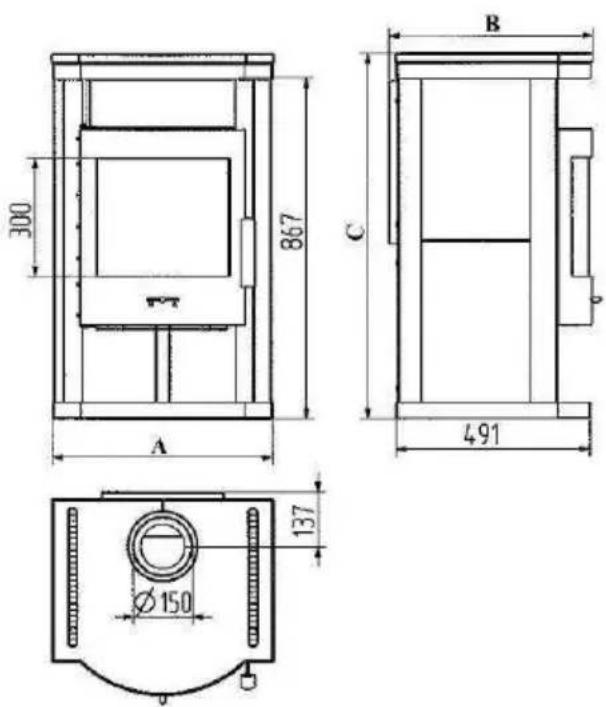

3.1 Méretrajz 95

3.2 Méret adatok 99

3.3 Műszaki jellemzők....100

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tűzvédelmi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprótöl tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtaját zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
6. A készülék ajtójának működés közben mindig zárva kell lenniük.
7. Engedélyezett tüzelőanyagok:
8. természetes faanyag (max. 33 cm hosszúságban)
9. esetlegesen barnaszén-brikett (ld. használati utasítás)
10. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot, vagy száraz gyújtóst lehet használni.
11. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.
12. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a névleges hőteljesítményen fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.
13. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.
14. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyenek láthatók.

15. Fütő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

16. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).

17. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuza-tot stabilizálni. A rostély legyen mindig tiszta.
18. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
19. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakservizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
20. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
21. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
22. A készüléket tilos átalakítani.
23. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfel- jebb két másik készülék csatlakozható.
24. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.
25. A készülék kicsomagolása után a papír és műanyag alapú csomagolóanyagokat helyezze a szelektív hulladékgyűjtőbe.
26. A készülék elhasználódás utáni megsemmisítése. A készülék veszélyes anyagot nem tartalmaz, ezért javasoljuk, hogy elhasználódás után szerelje szét, és az elemeket a megfelelő hulladéklerakó helyre szállítsa el.

1. Használat

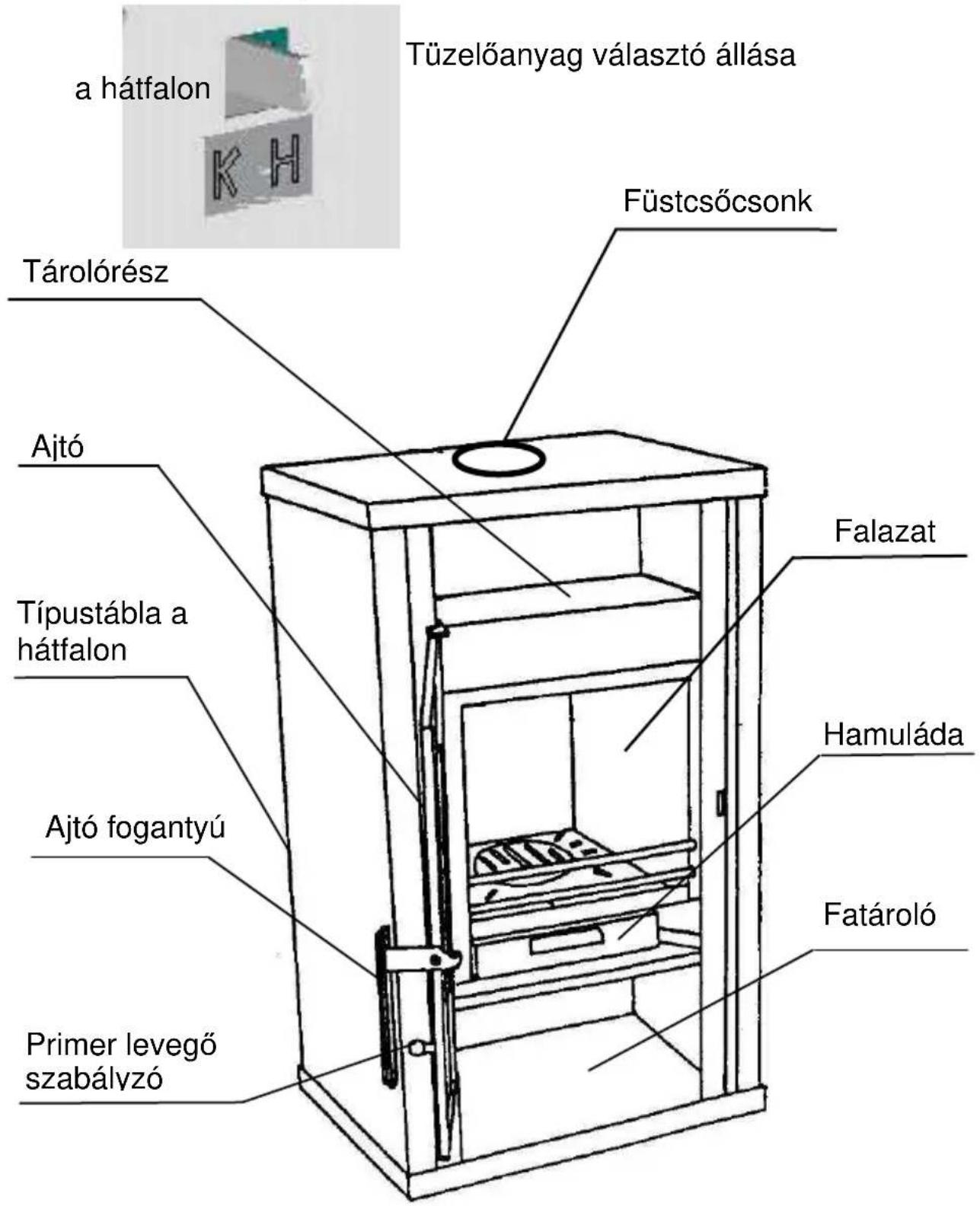

1.1 A kandalló felépítése

a hátfalon Tüzelőanyag választó állása Füstcsőcsonk Tárolóresz Ajtó Típustábla a hátfalon Ajtó fogantyú Primer levegő szabályzó Falazat Hamuláda Fatároló

1.2 Üzembe helyezés

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Barnaszénbrikett	19.500
Kemény fa	15.900
Puhafa	11.500

1. táblázat

Levegőszabályozó-beállítás:

A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hőteljesítményen való üzemeltetésére.

A hôteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza.

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

		Primerlevegő szabályzó állása Tüzelőany	Tüzelőanyag választó állása	Égési idő
		6 kW
Felfűtés, begyújtás		A H		-
Fa	Névleges hőtelj.	H H ca. 0,75 h
Barna-szén	Névleges hőtelj.	A K ca. 1 h
Üzemen kívül helye-zés		H K		-

2. táblázat

Töltési mennyiségek:

6 kW:

Hasábfa: max. hossz.: 25 cm, max.: 2 hasáb töltésenként kb. 1,4 kg.

Barnaszén – brikett max: 1,7 kg (2db)

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!

ELSŐ BEGYÚJTÁS

- Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren át el kell távolítani (6. kép).

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális fütőteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hómérsékletet, úgy ezek a jelenségek később is felléphetnek még.

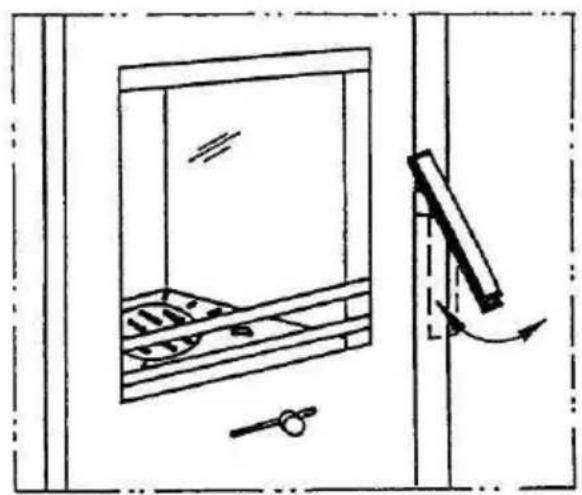

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehülni hagyni.
• A tüzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivacscsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti.

Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (5. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (6. kép) előre kell húzni. Ezáltal a füst utak belülröl, vagy ha a füstcsövet eltávolítjuk, akkor felülröl kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (6. kép).

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemét-gyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást.

A kerámia tisztítása:

A szennyeződés és zsiradék szappannal és vízzel távolítható el.

A zsírkő tisztítása: a zsírkő természetes kő, ezért kis színeltérések normálisak és nem alap a reklamációhoz!

Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítósze- reket használni!

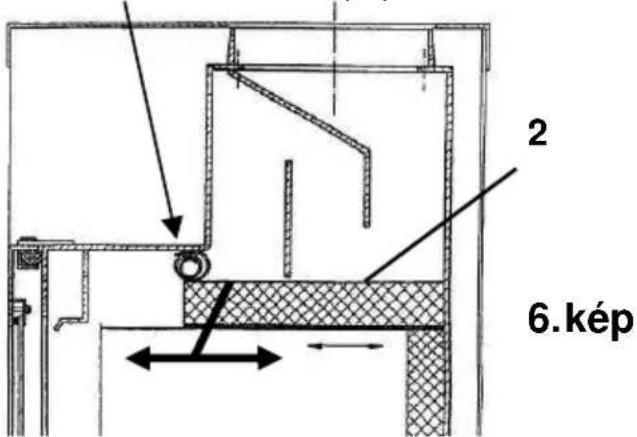

Szállítási biztosító kartonpapír

2 6.kép

H A

3.kép

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája Lehetőséges okai: Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzölgése	A kandallót több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfüteni.
Túl kevés hő leadás, füstképződés:	Csak jól kiszárított fát alkal-mazzunk.	Szakemberrel vizsgáltassa meg a füteni kívánt helyiség hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min. 10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó készülékek ajtajai tömítetten (jól) záródnak. Ügyel-jen a tömítetlen kéménytisztító becsatla-kozásokra.
	Túl hosszú, vagy tömítetlen füstcső.	Az összes füstcsőkötésnek jól tömített-nek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni.Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 24 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni, kell.

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 80 cm min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 30 cm és hátul 20 cm.

A fa- és műanyag-bútorok esetén hasonlóan 30 cm oldaltávolságot kell betartani, (lásd a 9. kép).

B A

8.kép

20 cm 30cm 30cm

9.kép

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötő-elemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 89. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

Helyes Helytelen min.50cm min.5m A tetőgerincnél alacsonyabb 5m alatt Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt. min.30cm Torlódás az egymással szembe bevezetett füstcsövek miatt. Hibás huzat a nem használt tűzhely nyitott ajtaja miatt. Fals levegő nyitott csőcsatlakozó miatt. Fals levegő tö- mítetlen csőcsat- lakozás miatt. Hamis levegő beáram- lása nyitott vagy tömítetlen kémény- tisztító ajtón keresztül.

3. Műszaki adatok

3.1 Méretrajz

TYP 108 63 Jupiter TYP 108 65 Java

300 300 867 C A 13.7 Ø 150 427 B

TYP 108 62 Saturn / Stella / Kosmos

6.7 30.0 80.0 A B C 40.7 Ø150 13.7 Ø200000000000 Ø200000000000 Ø200000000000

TYP 108 61 Mars

300 300 A C B 407 Ø150 137

TYP 108 60 Radiant

300 86.7 A B C 507 Ø150 14.8

TYP 108 60 Zürich

337 300 867 C A Ø150 137 497 B

TYP 108 60 Country

C 300 300 A 166 448 409 Ø150 137 B

TYP 108 66 Eos

300 867 A B C 467 Ø150 137

TYP 108 67 Calypso

300 867 A C B 491 Ø150 137 C

TYP 108 40 Yuna / Eres TYP 108 40 Salzburg

300 962 300 557 1104 488 Ø160 Ø160 Ø160

306 333 567 426 1103 518 Ø100 Ø100 Ø100

TYP 108 40 Lilith

300 340 595 1/22 588 526 Ø1500 Ø00000000000 Ø00000000000 Ø00000000000

TYP 108 43 Nino / Jupiter Grande / Taurus Grande

300 300 1104 557 459 Ø150

TYP 108 47 Zinith TYP 108 42 Kasar

TYP 108 42 Gron TYP 108 42 Morith

500 300 556 1127 558

*-al jelölt típusok jellemzői a burkolatok nélküli alapkészülékekre vonatkoznak.

A feltüntetett súly- és méretadatok tájékoztató jellegűek!

3.3 Műszaki jellemzők

Típus	108 60 / 61 / 62 / 63 / 65 / 66 / 67108 40 / 108 42 / 108 43 / 108 47
Névleges teljesítmény 6 kW
18893/TAB 2 DIN szabvány szerinti fütőképesség m3-kedvező-kevésbé kedvező-kedvezőtlen fütési feltételeknél	1327852
Fűtőanyag:Füstgázértékek:- füstgáz áramlás:- átlagos füstgáz hőmérséklet- a névleges teljesítményhez szükséges huzatnyomás:- Portartalom (13% O_2 -re vonatkoztatva):- CO kibocsátás (13% O_2 -re vonatkoztatva):- hatásfok:	Fa / Barnaszénbrikett7,4 / 7,6 g/s343 / 245 °C12 Pa≤ 40 mg/m31206 / 761 mg/m30,096 / 0,061%≥ 80 % / 80,5 %

Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.

WAMSLER

Wamsler SE

Háztartástechnikai Európai Részvénytársaság

Rákóczi út 53-55.

H - 3100 Salgótarján

Telefon [phone]

Telefax [phone]

www.wamsler.hu

WAMSLER
