HASZNÁLATI ÚTMUTATÓ WF1602NHWGYLE SAMSUNG

• Veenduge, et veevoolik poleks külmunud.

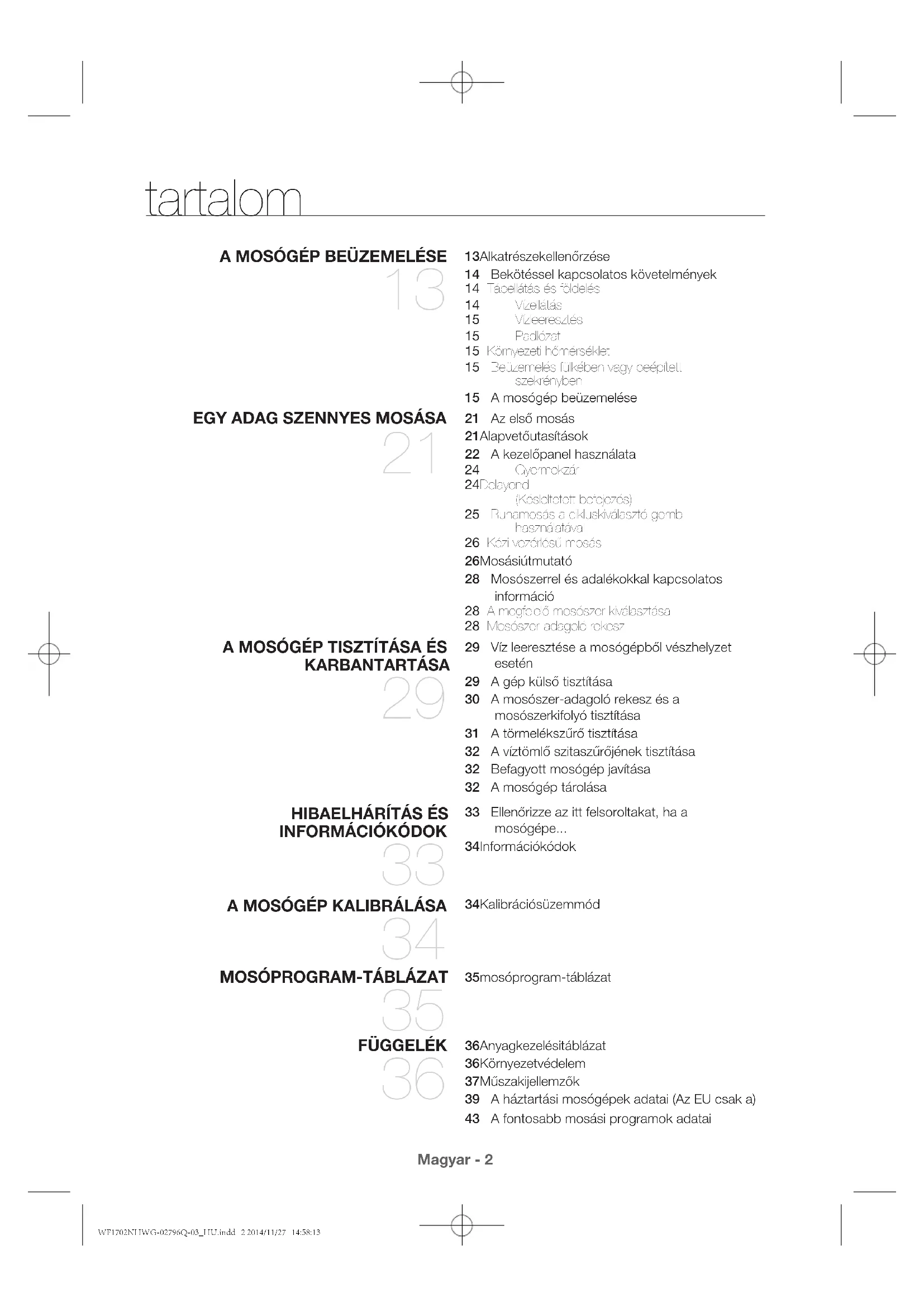

13 Alkatrészek ellenőrzése 14 Bekötéssel kapcsolatos követelmények 14 Tápellátás és földelés 14 Vízellátás 15 Vízleeresztés 15 Padlózat 15 Környezeti hőmérséklet 15 Beüzemelés fülkében vagy beépített szekrényben 15 A mosógép beüzemelése

21 Az első mosás 21 Alapvető utasítások 22 A kezelőpanel használata 24 Gyermekzár 24 Delay end (Késleltetett befejezés) 25 Ruhamosás a cikluskiválasztó gomb használatával 26 Kézi vezérlésű mosás 26 Mosási útmutató 28 Mosószerrel és adalékokkal kapcsolatos információ 28 A megfelelő mosószer kiválasztása 28 Mosószer-adagoló rekesz A MOSÓGÉP TISZTÍTÁSA ÉS KARBANTARTÁSA

29 Víz leeresztése a mosógépből vészhelyzet esetén 29 A gép külső tisztítása 30 A mosószer-adagoló rekesz és a mosószerkifolyó tisztítása 31 A törmelékszűrő tisztítása 32 A víztömlő szitaszűrőjének tisztítása 32 Befagyott mosógép javítása 32 A mosógép tárolása

33 Ellenőrizze az itt felsoroltakat, ha a mosógépe... 34 Információkódok A MOSÓGÉP KALIBRÁLÁSA

34 Kalibrációs üzemmód

35 mosóprogram-táblázat

36 Anyagkezelési táblázat 36 Környezetvédelem 37 Műszaki jellemzők 39 A háztartási mosógépek adatai (Az EU csak a) 43 A fontosabb mosási programok adatai WF1702NHWG-02796Q-03_HU.indd 2 2014/11/27 14:58:13Magyar - 3 biztonsági információ Gratulálunk az új Samsung ActivFresh™ mosógépe megvásárlásához! A használati útmutató fontos információt tartalmaz új készülékének üzembe helyezésével, használatával és karbantartásával kapcsolatban. Kérjük, figyelmesen olvassa el az útmutatót, hogy teljes mértékben kihasználhassa a mosógép számos előnyét és funkcióját. AMIT A BIZTONSÁGI ELŐÍRÁSOKRÓL TUDNIA KELL Olvassa el alaposan az útmutatót, hogy megismerje az új készülék széles körű funkcióinak biztonságos és hatékony kezelését. Tartsa az útmutatót olyan helyen, a készülék közelében, hogy bármikor fellapozhassa, ha szükséges. A készüléket csak rendeltetésszerűen, a jelen útmutatóban leírt módon használja.Az útmutatóban olvasható Figyelmeztetések és Biztonsági utasítások nem térnek ki minden lehetséges helyzetre. A mosógép üzembe helyezése, karbantartása és működtetése során a felhasználó felelőssége, hogy ésszerűen, körültekintően és elővigyázatosan járjon el.Mivel ezek a kezelési utasítások többféle típusra vonatkoznak, előfordulhat, hogy az Ön mosógépe kis mértékben eltér az útmutatóban bemutatott típustól, és lehetséges, hogy nem érvényes az összes figyelmeztető jelzés. Ha kérdése vagy panasza van, forduljon a legközelebbi szervizközponthoz vagy kérjen segítséget és tájékoztatást online, a www.samsung.com oldalon. FONTOS BIZTONSÁGI SZIMBÓLUMOK ÉS ÓVINTÉZKEDÉSEK A használati útmutatóban található ikonok és jelzések jelentése: FIGYELEMVeszélyes vagy nem biztonságos üzemeltetés, mely súlyos személyi sérülést, halált és/vagy vagyoni kárt okozhat.VIGYÁZATVeszélyes vagy nem biztonságos üzemeltetés, mely személyi sérülést és/vagy vagyoni kárt okozhat.VIGYÁZATA mosógép használata közben előforduló tűz- és robbanásveszély, áramütés vagy egyéb személyi sérülés elkerülése érdekében kövesse az alábbi alapvető biztonsági előírásokat:NE kísérelje meg.NE szerelje szét.NE érintse meg.Pontosan kövesse az utasításokat.Húzza ki a tápkábelt a fali aljzatból.Az áramütés elkerülése érdekében gondoskodjon a készülék megfelelő földeléséről.Segítségért forduljon a szervizközponthoz.MegjegyzésEzek a figyelmeztető jelzések a személyi sérülések elkerülése érdekében állnak itt.Pontosan kövesse a figyelmeztetésekben leírtakat.Miután elolvasta ezt a részt, tartsa biztonságos helyen, hogy mindig kéznél legyen, ha szükség van rá.A készülék használata előtt olvassa el az összes utasítást.Az elektromossággal működő, mozgó alkatrészeket tartalmazó készülékek mindegyikénél fennáll a sérülés veszélye. A készülék biztonságos működtetéséhez ismerje meg a készülék működését, és használata során kellő óvatossággal járjon el. WF1702NHWG-02796Q-03_HU.indd 3 2014/11/27 14:58:14Magyar - 4 biztonsági információ FIGYELEM: Amikor a készüléket használja, a tűz, elektromos áramütés és személyi sérülés kockázatának csökkentése érdekében tartsa az alapvető óvintézkedéseket, az alábbiakat is beleértve: Ne hagyja, hogy gyermekek (vagy háziállatok) játsszanak a mosógépen vagy annak belsejében. A mosógép ajtaja belülről nehezen nyitható, és a gyermekek súlyosan megsérülhetnek, ha bennragadnak a mosógép belsejében. A készüléket nem üzemeltetheti olyan személy (beleértve a gyerekeket is), aki korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkezik, vagy aki nem rendelkezik a megfelelő tapasztalattal és jártassággal, kivéve, ha a biztonságáért felelős személy biztosítja számára a felügyeletet és elmagyarázza neki az eszköz használatát. Ügyeljen rá, hogy gyermekek ne játszhassanak a készülékkel. Európai használatra: A készüléket 8 év fölötti gyerekek és korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a megfelelő tapasztalattal és jártassággal nem rendelkező személyek csak akkor használhatják, ha a biztonságukért felelős személy biztosítja számukra a felügyeletet, és elmagyarázza nekik az eszköz használatát és annak lehetséges veszélyeit. Gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és karbantartását gyerekek csak felügyelettel végezhetik. Ha a tápkábel megsérül, a fennálló balesetveszély miatt cseréjét kizárólag a gyártó, a márkaszerviz munkatársa vagy hasonlóan szakképzett személy végezheti. FiGYeleM WF1702NHWG-02796Q-03_HU.indd 4 2014/11/27 14:58:14Magyar - 5 A készüléket úgy kell elhelyezni, hogy a tápcsatlakozó, a vízcsapok és a vízelvezető csövek könnyen hozzáférhetőek legyenek. Az olyan készülékek esetében, amelyek alja szellőzőnyílásokat tartalmaz, ügyeljen arra, hogy a padlószőnyeg nem takarja el a nyílásokat. A készülékhez mellékelt új tömlőkészleteket kell felhasználni, és tilos a régieket újból felhasználni. VIGYÁZAT: Annak érdekében, hogy elkerülje a túlhevülés esetén működésbe lépő megszakító nem szándékos visszaállítása miatt fellépő veszélyt, a készüléket tilos táplálni külső kapcsolóeszközön, pl. időzítőn keresztül, illetve olyan áramkörhöz csatlakoztatni, amelyet rendszeresen be- és kikapcsol a közműszolgáltató. WF1702NHWG-02796Q-03_HU.indd 5 2014/11/27 14:58:14Magyar - 6 AZ ÜZeMbe HelYeZéSRe VoNATkoZó FoNToS FiGYelMeZTeTő JelZéSek A készülék üzembe helyezését csak képzett szakember vagy szervizvállalat végezheti. - Ennek elmulasztása áramütéshez, tűzhöz, robbanáshoz, a termékkel kapcsolatos problémákhoz vagy sérülésekhez vezethet. A készülék nehéz, ezért óvatosan emelje. Csatlakoztassa a tápkábelt 220-240V/50Hz/15A vagy erősebb váltóáramú fali aljzathoz, amelyet csak ehhez a készülékhez használ. Ne használjon hosszabbítót. - A fali aljzat más készülékekkel való megosztása elosztó vagy hosszabbító használatával áramütést vagy tüzet okozhat. - Ellenőrizze, hogy a tápfeszültség, a frekvencia és az áramerősség megfelel-e a termék műszaki leírásában foglaltaknak. Ennek elmulasztása áramütést vagy tűzet okozhat. Szorosan csatlakoztassa a dugaszt a fali aljzathoz. Rendszeresen távolítson el minden idegen anyagot, pl. port vagy vizet a csatlakozódugasz érintkezőiről száraz rongy segítségével. - Húzza ki a csatlakozódugaszt, és tisztítsa meg egy száraz ronggyal. - Ennek elmulasztása áramütést vagy tűzet okozhat. A dugaszt úgy csatlakoztassa a fali aljzathoz, hogy a vezeték a padló felé essen. - Ha fordítva dugja be a csatlakozódugaszt az aljzatba, megsérülhetnek az elektromos vezetékek a kábelben, ami áramütéshez vagy tűzhöz vezethet. Minden csomagolóanyagot tartson a gyermekektől távol, mivel a csomagolóanyagok veszélyesek lehetnek a gyermekekre nézve. - Ha a gyermekek zacskót húznak a fejükre, megfulladhatnak. A készülék vagy a tápkábel meghibásodása esetén forduljon a legközelebbi szervizközponthoz. A készüléket megfelelően földelni kell. Ne földelje a készüléket gázcsőhöz, műanyag vízcsőhöz vagy telefonvonalhoz. - Ez áramütéshez, tűzhöz, robbanáshoz, a termékkel kapcsolatos problémákhoz vezethet - Soha ne csatlakoztassa a tápkábelt olyan aljzathoz, amely nincs megfelelően földelve, és győződjön meg arról, hogy az megfelel a helyi és nemzetközi szabványoknak. Ne telepítse a készüléket fűtőberendezés vagy gyúlékony anyag közelébe. Ne telepítse a készüléket nedves, olajos vagy poros helyre, valamint közvetlen napsugárzásnak vagy víznek (esőnek) kitett helyre. Ne telepítse a készüléket alacsony hőmérsékletű helyre - A fagy a csövek szétrepedéséhez vezethet Ne telepítse a készüléket olyan helyre, ahol gázszivárgás léphet fel. - Ez áramütést vagy tüzet okozhat. Ne használjon elektromos transzformátort. - Ez áramütést vagy tüzet okozhat. Ne használjon sérült csatlakozódugaszt, sérült tápkábelt vagy laza fali aljzatot. - Ez áramütést vagy tüzet okozhat. Ne húzza vagy hajlítsa meg túl erősen a tápkábelt. Ne csavarja vagy kösse meg a tápkábelt. biztonsági információ FiGYeleM WF1702NHWG-02796Q-03_HU.indd 6 2014/11/27 14:58:14Magyar - 7 Ne akassza a tápkábelt fémtárgyra, ne tegyen súlyos tárgyat a tápkábelre, ne szorítsa be a tápkábelt tárgyak közé és ne nyomja be a tápkábelt a készülék mögé. - Ez áramütést vagy tüzet okozhat. A tápkábelt ne a vezetéknél fogva húzza ki a fali aljzatból. - A tápkábelt a csatlakozódugasznál fogva húzza ki. - Ennek elmulasztása áramütést vagy tűzet okozhat. Ne tegye olyan helyre a tápkábelt és a csöveket, ahol eleshet azokban. AZ ÜZeMbe HelYeZéSRe VoNATkoZó FiGYelMeZTeTő JelZéSek A készüléket úgy kell elhelyezni, hogy a hálózati csatlakozódugó könnyen hozzáférhető legyen. - Ennek elmulasztása a szigetelés meghibásodása révén áramütéshez vagy tűzhöz vezethet. Csak egyenes felületű és megfelelő keménységű padlón helyezze el a készüléket. - Ennek elmulasztása a mosógép rendellenes rezgéséhez, elmozdulásához, zörgéséhez vagy meghibásodásához vezethet. A HASZNálATRA VoNATkoZó, FoNToS FiGYelMeZTeTő JelZéSek Ha a készüléket elárasztja a víz, azonnal szüntesse meg a víz- és áramellátást, és forduljon a legközelebbi szervizközponthoz. - Ne érjen nedves kézzel a csatlakozóaljzathoz. - Ennek elmulasztása áramütést okozhat. Ha a készülékből furcsa hang hallható, égett szag érezhető vagy füst száll fel, azonnal szakítsa meg az áramellátást, és lépjen kapcsolatba a legközelebbi szervizközponttal. - Ennek elmulasztása áramütést vagy tűzet okozhat. Gázszivárgás esetén (pl. PB-gáz, LP-gáz stb.) azonnal szellőztessen ki anélkül, hogy a tápcsatlakozóhoz érne. Ne érjen hozzá a készülékhez vagy a tápvezetékhez. - Ne használjon ventilátort. - Egy kipattanó szikra robbanást vagy tüzet okozhat. A gyermekeknek ne engedje meg, hogy a mosógépen vagy annak belsejében játsszanak. A készülék leselejtezésekor távolítsa el a mosógép ajtajának nyitókarját. - Ha a gyerekek belemásznak, bent rekedhetnek és megfulladhatnak. Használat előtt mindig távolítsa el a csomagolást (szivacs, polisztirolhab) a mosógép aljáról. FiGYeleM ViGYáZAT WF1702NHWG-02796Q-03_HU.indd 7 2014/11/27 14:58:14Magyar - 8 Ne mosson a készülékkel gázolajjal, kerozinnal, benzinnel, hígítóval, alkohollal, illetve egyéb gyúlékony vagy robbanásveszélyes anyaggal szennyezett ruhadarabokat. - Ez áramütést, tüzet vagy robbanást okozhat. Ne nyissa ki erővel a mosógép ajtaját működés (magas hőmérsékletű mosás/szárítás/ centrifugálás) közben. - A mosógépből kifolyó víz égési sérüléseket okozhat vagy csúszóssá teheti a padlót. Ez sérülést okozhat. - Az ajtó erővel történő kinyitása károsíthatja a terméket vagy sérülést okozhat. Ne tegye a kezét a mosógép alá. - Ez sérülést okozhat. Ne érjen nedves kézzel a csatlakozódugaszhoz. - Ez áramütést okozhat. Működés közben ne kapcsolja ki úgy a készüléket, hogy kihúzza a tápcsatlakozót. - A tápcsatlakozó újbóli csatlakoztatása a fali aljzathoz szikrát idézhet elő, és áramütést vagy tüzet okozhat. Ne hagyja, hogy gyermekek vagy fogyatékos személyek felügyelet nélkül kezeljék a mosógépet. Ne hagyja, hogy gyermekek felmásszanak a készülékre. - Ennek elmulasztása áramütést égési vagy személyi sérülést okozhat. Működés közben ne nyúljon a mosógép alá a kezével vagy fémtárggyal. - Ez sérülést okozhat. A készüléket ne a tápkábelnél fogva húzza ki, hanem minden esetben erősen fogja meg a dugót és egyenesen húzza ki az aljzatból. - A kábel sérülése rövidzárlatot, tüzet és/vagy áramütést okozhat Ne próbálja önállóan megjavítani, szétszerelni vagy átalakítani a készüléket. - Ne használjon az előírttól eltérő biztosítékot (például réz-, acéldrótot stb.). - Ha meg kell javítani vagy újra üzembe kell helyezni a készüléket, forduljon a legközelebbi szervizközponthoz. - Ennek elmulasztása áramütéshez, tűzhöz, a termék meghibásodásához vagy sérüléshez vezethet. Ha idegen anyag, pl. víz jut a készülékbe, húzza ki a tápkábelt és vegye fel a kapcsolatot a legközelebbi szervizközponttal. - Ennek elmulasztása áramütést vagy tűzet okozhat. Ha a vízcső lecsúszik a vízcsapról, és elárasztja a készüléket, húzza ki a csatlakozódugót. - Ennek elmulasztása áramütést vagy tűzet okozhat. Ha hosszabb ideig nem használja a készüléket, vagy ha villámlik/mennydörög, húzza ki a csatlakozódugaszt. - Ennek elmulasztása áramütést vagy tűzet okozhat. biztonsági információ WF1702NHWG-02796Q-03_HU.indd 8 2014/11/27 14:58:14Magyar - 9 A HASZNálATRA VoNATkoZó FiGYelMeZTeTő JelZéSek Ha a mosógép idegen anyaggal, például mosószerrel, sárral, ételmaradékkal stb. szennyezett, húzza ki a csatlakozódugaszt, és tisztítsa ki a mosógépet nedves, puha ronggyal. - Ennek elmulasztása elszíneződéshez, eldeformálódáshoz, károsodáshoz vagy rozsdásodáshoz vezethet. Az ajtóüveg erős ütés hatására betörhet. Legyen óvatos a mosógép használata során. - A törött üveg sérülést okozhat. Vízellátási hiba vagy a vízbemeneti tömlő újracsatlakoztatása esetén lassan nyissa meg a vízcsapot. Ha hosszú ideig nem használta a gépet, lassan nyissa meg a vízcsapot. - A vízellátó tömlőben vagy a vízcsőben lévő levegő nyomása károsíthatja az alkatrészeket vagy vízszivárgáshoz vezethet. Ha a víz leengedésével kapcsolatos hiba lép fel működés közben, ellenőrizze, nincs-e leengedési probléma. - A leengedési probléma miatt vízzel elárasztott mosógép használata a szigetelés meghibásodása révén áramütéshez vagy tűzhöz vezethet. Helyezze a mosnivalót teljesen a mosógép belsejébe, nehogy az beszoruljon az ajtóba. - Ha mosnivaló szorul az ajtóba, az a mosnivaló vagy a mosógép károsodásához vagy vízszivárgáshoz vezethet. Ha nem használja a mosógépet, zárja el a vízcsapot. - Ellenőrizze, hogy a vízellátó tömlő csatlakozójának csavarja megfelelően meg van-e húzva. - Ennek elmulasztása vagyoni kárhoz vagy sérüléshez vezethet. Ellenőrizze, hogy a gumitömítést nem szennyezték-e be idegen anyagok (szövetmaradványok, szövetfonalak stb.). - Ha az ajtó nincs teljesen becsukva, az vízszivárgáshoz vezethet. A termék használata előtt nyissa meg a vízcsapot, és ellenőrizze, hogy a vízellátó tömlő csatlakozója szorosan meg van-e húzva, és nincs-e vízszivárgás. - Ha a vízellátó tömlő csatlakozójának csavarjai lazák, az vízszivárgáshoz vezethet. A tűz- és robbanásveszély csökkentése érdekében: - Bizonyos körülmények között hidrogéngáz keletkezhet olyan meleg vizes rendszerekben – mint amilyen például a háztartásban használatos vízmelegítő –, amelyeket két hétig vagy ennél hosszabb ideig nem használtak. A HIDROGÉNGÁZ ROBBANÁSVESZÉLYES. Ha a vízmelegítő rendszert két hétig vagy ennél hosszabb ideig nem használta, a mosógép használatba vételét megelőzően nyissa meg az otthonában lévő összes melegvíz-csapot, és folyassa a vizet jó néhány percig. Ezzel a művelettel eltávolíthatja az esetlegesen felgyülemlett hidrogéngázt. Mivel a hidrogéngáz gyúlékony, a művelet ideje alatt ne dohányozzon, és kerülje a nyílt láng használatát. Gázszivárgás esetén a tápkábel megérintése nélkül azonnal szellőztessen ki. A megvásárolt készüléket kizárólag háztartási használatra tervezték. Üzleti célokra történő használata nem rendeltetésszerű használatnak minősül. Ebben az esetben a készülékre nem vonatkozik a Samsung által biztosított általános garancia, és a Samsung nem vonható felelősségre az ilyen, nem rendeltetésszerű használatból eredő meghibásodásokért és károkért. ViGYáZAT WF1702NHWG-02796Q-03_HU.indd 9 2014/11/27 14:58:14Magyar - 10 Ne álljon a készülék tetejére és ne tegyen rá semmit (pl. mosnivalót, égő gyertyát, égő cigarettát, edényeket, vegyszereket, fémtárgyakat stb.). - Ez áramütéshez, tűzhöz, a termékkel kapcsolatos problémákhoz vagy sérüléshez vezethet. Ne fújjon illékony anyagot, például rovarirtót a készülék felületére. - Ennek elmulasztása áramütéshez, tűzhöz, a termékkel kapcsolatos problémákhoz vagy sérülésekhez vezethet. Ne tegyen a készülék közelébe olyan tárgyat, amely elektromágneses mezőt hoz létre. - Ez hibás működés következtében sérülést okozhat. Mivel magas hőmérsékletű mosás esetén a leengedett víz forró, ne érjen a vízhez. - Ez égési vagy egyéb sérülést okozhat. Ne mosson, centrifugáljon vagy szárítson vízálló üléseket, szőnyegeket vagy ruhákat (*), kivéve, ha készüléke rendelkezik különleges programmal ezek mosásához. - Ne mosson vastag, merev szőnyegeket, még akkor se, ha mosógép jel látható azok címkéjén. - Ez sérüléshez vagy a mosógép, a falak, a padló vagy a ruha károsodásához vezethet a rendellenes rezgések következtében.

• Gyapjú ágynemű, esőponyva, horgászruha, sínadrág, hálózsák, guminadrág, tréningruha vagy kerékpár-, motorkerékpár-, gépkocsiponyva stb. Ne működtesse a mosógépet a mosószeres rekesz nélkül. - Ez a vízszivárgás következtében áramütést vagy sérülést okozhat. Ne érintse meg a mosódob belsejét szárítás közben vagy közvetlenül azután, mivel az forró. - Ez égési sérülést okozhat. Ne tegye a kezét a mosószeres rekeszbe annak kinyitása után. - Ez sérülést okozhat, mivel beszorulhat a keze a mosószer-adagolóba. A szennyes ruhán kívül ne tegyen a mosógépbe mást (például cipőt, ételmaradékot, állatot). - Ez a mosógép károsodásához, vagy a háziállatok sérüléséhez vagy halálához vezethetnek a rendellenes rezgések következtében. Ne nyomja a gombokat éles tárgyakkal, például tollal, késsel, körömheggyel stb. - Ez áramütést vagy sérülést okozhat. Ne mosson az általában kozmetikai üzletekben kapható vagy masszőrök által használt, olajjal, krémmel vagy testápolóval szennyezett mosnivalót. - Ez a gumitömítés eldeformálódásához és vízszivárgáshoz vezethet. Ne hagyjon fémtárgyakat (például biztosítótűt és hajcsatot) vagy fehérítőt hosszabb ideig a mosódobban. - Ez a mosódob rozsdásodásához vezethet. - Ha a mosódob felületén rozsda jelenne meg, öntsön (semleges) tisztítószert a felületre, és tisztítsa meg szivaccsal. Soha ne használjon drótkefét. Ne használjon közvetlenül súrolóport, és ne mosson, öblítsen vagy centrifugáljon súrolóporral szennyezett mosnivalót. - Ez az olaj oxidációjának hője miatt spontán égéshez vagy gyulladáshoz vezethet. Ne használjon vízhűtő/vízmelegítő készülékekből származó melegvizet. - Ez a mosógép meghibásodásához vezethet. biztonsági információ WF1702NHWG-02796Q-03_HU.indd 10 2014/11/27 14:58:14Magyar - 11 Ne használjon természetes kézmosószappant a mosógépben. - Ez a mosógép belsejében megkeményedve és összegyűlve problémákat okozhat a termékkel kapcsolatosan, és elszíneződéshez, rozsdához vagy kellemetlen szaghoz vezethet. Ne mosson nagy méretű mosnivalót, például ágyneműt a mosóhálóban. - A zoknikat és melltartókat tegye mosóhálóba, és mossa ezeket a többi mosnivalóval együtt. - Ellenkező esetben a rendellenes rezgések sérüléshez vezethetnek. Ne használjon megkeményedett mosószert. - Ez a mosógép belsejében összegyűlve vízszivárgáshoz vezethet. Ha a mosógép szellőzőnyílásai az alsó részen találhatók, ügyeljen arra, hogy a nyílásokat ne fedje el szőnyeg vagy egyéb akadály. Ürítse ki a mosásra kerülő ruhadarabok zsebeit. - A kemény, éles tárgyak, például pénzérmék, biztosítótűk, szögek, csavarok vagy kövek komoly sérülést okozhatnak a készülékben. Ne mosson a gépben nagy kapcsokkal, gombokkal vagy egyéb nehéz fémtárggyal ellátott ruhadarabokat. A TiSZTíTáSRA VoNATkoZó, FoNToS FiGYelMeZTeTő JelZéSek Ne tisztítsa a készüléket úgy, hogy közvetlenül vizet permetez bele. Ne használjon erős savat tartalmazó tisztítószert. Ne használjon benzint, hígítót vagy alkoholt a készülék tisztításához. - Ez elszíneződést, eldeformálódást, károsodást, áramütést vagy tüzet okozhat. Tisztítás vagy karbantartás előtt húzza ki a készüléket a fali aljzatból. - Ennek elmulasztása áramütést vagy tűzet okozhat. FiGYeleM WF1702NHWG-02796Q-03_HU.indd 11 2014/11/27 14:58:14Magyar - 12 biztonsági információ A Weee JelZéSSel kAPCSolAToS uTASíTáSok A termék hulladékba helyezésének módszere (WEEE – Elektromos és elektronikus berendezések hulladékai) (A szelektív gyűjtő rendszerekkel rendelkező országokban használható) Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából. Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni. WF1702NHWG-02796Q-03_HU.indd 12 2014/11/27 14:58:14Magyar - 13 01 beüzemelés a mosógép beüzemelése Ügyeljen arra, hogy a bekötést végző szakember pontosan kövesse ezeket az utasításokat, hogy az új mosógép megfelelően működjön, és használat közben ne álljon fenn személyes sérülés veszélye.

ALKATRÉSZEK ELLENŐRZÉSE

Óvatosan csomagolja ki a mosógépet, és ellenőrizze, hogy az alább látható alkatrészek mindegyikét megkapta-e. Ha a mosógép a szállítás során károsodott, illetve ha vannak hiányzó alkatrészek, forduljon a Samsung ügyfélszolgálathoz vagy Samsung márkakereskedőjéhez. Csavarkulcs Csavarnyílás tömítések Vízellátó tömlő Csővezető Zárófedél

• Csavarnyílás tömítések : A csavarnyílás-tömítések száma a modelltõl függ (3–5 tömítés). Mosószer-adagoló rekeszKezelőpanel Ajtó SzintezőlábakFedélCsatlakozóKifolyótömlőTörmelékszűrőBiztonsági kifolyótömlőSzűrőfedél Dob KioldókarWF1702NHWG-02796Q-03_HU.indd 13 2014/11/27 14:58:15Magyar - 14 a mosógép beüzemelése BEKÖTÉSSEL KAPCSOLATOS KÖVETELMÉNYEK Tápellátás és földelés A tűzveszély, áramütés, illetve a személyi sérülés elkerülésének érdekében a kábelezést és a földelést a Nemzeti elektronikus törvény ANSI/FNPA 70. számú, legújabb módosításának, valamint a helyi törvényeknek és rendelkezéseknek megfelelően kell elvégezni. A készülék tulajdonosának személyes felelőssége, hogy megfelelő elektromos szervizelést biztosítson a készülékhez. Ne használjon hosszabbítót. Kizárólag a mosógéphez mellékelt tápkábelt használja. A bekötés előtt győződjön meg arról, hogy a tápellátás megfelel-e a következő feltételeknek:

• 220V~240V 50Hz 15 amperes biztosíték vagy áramkör-megszakító

• Különálló mellékáramkör, amely kizárólag a mosógépet látja el. A mosógépet megfelelően földelni kell. A mosógép meghibásodása vagy műszaki hibája esetén a földelés csökkenti az áramütés veszélyét úgy, hogy az elektromos áram számára a legkisebb ellenállással rendelkező áramköri útvonalat biztosítja. A mosógéphez háromágú, földelt csatlakozóval ellátott tápkábel tartozik, amelyet megfelelően bekötött és földelt aljzatban kell használni. Ne csatlakoztassa a földvezetéket műanyag vízvezetékcsövekhez, gázcsövekhez vagy melegvíz-csövekhez. A készülék földelő csatlakozójának nem megfelelő csatlakoztatása áramütést eredményezhet. Ha nem biztos abban, hogy a mosógép megfelelően földelve van, konzultáljon szakképzett villanyszerelővel vagy szervizessel. Ne módosítsa a mosógéphez mellékelt csatlakozót. Ha az nem illeszkedik az aljzatba, megfelelő hálózati csatlakozóaljzat bekötéséhez hívjon szakképzett villanyszerelőt. Vízellátás A mosógép akkor fog megfelelően feltöltődni vízzel, ha a víznyomás 50 kPa ~ 800 kPa között van. Az 50 kPa-nál alacsonyabb víznyomás a vízszelep hibás működését okozhatja, mivel nem teszi lehetővé, hogy a vízszelep teljesen zárjon. Az is előfordulhat, hogy a mosógépnek a vezérlők által a megengedettnél tovább tart a feltöltés, melynek eredményeként a mosógép kikapcsol. (A vezérlőkbe feltöltési időre vonatkozó korlátot építettek be, amely a túlfolyás/ elárasztás megakadályozására szolgál az egyik belső tömlő kilazulása esetén.) A vízcsapoknak a mosógép hátoldalától számított 122 cm távolságra kell lenniük ahhoz, hogy a mellékelt bemeneti víztömlők elérjenek a mosógépig. A legtöbb vízvezeték-szaküzletben különböző hosszúságú, akár 305 cm hosszú bemeneti víztömlőket is lehet kapni. Csökkentheti a szivárgások és a vízkárok kockázatát a következők betartásával:

• Avízcsapoklegyenekkönnyenhozzáférhetők.

• Haamosógépéppnincshasználatban,zárjaelavízcsapokat.

• Rendszeresidőközönkéntellenőrizze,hogyészlelhető-eszivárgásabemenetivíztömlő illesztékeinél. A mosógép első használata előtt ellenőrizze, hogy észlelhető-e szivárgás a vízszelep és a csapok csatlakozásainál. FIGYELEMFIGYELEMWF1702NHWG-02796Q-03_HU.indd 14 2014/11/27 14:58:15Magyar - 15 01 beüzemelés Vízleeresztés A Samsung 65cm magasságú függőleges nyomásszabályozó cső használatát javasolja.A kifolyótömlőt a csővezetőn keresztül kell vezetni a függőleges nyomásszabályozó csőhöz. A függőleges nyomásszabályozó csőnek elég nagynak kell lennie ahhoz, hogy befogadja a kifolyótömlő külső átmérőjét. A kifolyótömlőt gyárilag rögzítik. Padlózat A legjobb teljesítmény érdekében a mosógépet szilárd szerkezetű padlózaton kell elhelyezni. Előfordulhat, hogy a fapadlót meg kell erősíteni a vibráció és/vagy nem kiegyenlített terhelés minimálisra csökkentéséhez. A szőnyeg, illetve sima felületű csempe hozzájárul a vibrációhoz, és megnő annak az esélye, hogy a mosógép némileg elmozduljon a centrifugálási ciklus során. Ne üzemelje be a mosógépet dobogón, illetve nem megfelelően alátámasztott építményen. Környezeti hőmérséklet Ne üzemelje be a mosógépet olyan helyeken, ahol a víz esetleg megfagyhat, mivel a mosógép mindig visszatart valamennyi vizet a vízszelepben, szivattyúban és a tömlők környékén. A vezetékekben megfagyott víz károsíthatja az ékszíjakat, a szivattyút, illetve egyéb alkatrészeket. Beüzemelés fülkében vagy beépített szekrényben A biztonságos és megfelelő üzemeltetéshez legalább a következő méretű szabad helyet kell biztosítani az új mosógépnek: Oldalt: 25 mm Hátul: 51 mm Fönt: 25 mm Elöl: 465 mm Ha a mosógépet szárítógéppel együtt üzemelik be, a fülke vagy beépített szekrény elülső részénél legalább 465 milliméter akadálymentes szabad légterületet kell biztosítani. A mosógép önálló beüzemelésénél nincs szükség ilyen szabvány méretű légtérre. A MOSÓGÉP BEÜZEMELÉSE

A mosógép helyének kiválasztása A mosógép beüzemelése előtt győződjön meg arról, hogy a helyszín rendelkezik a következő jellemzőkkel:

• Kemény,vízszintesfelület,aszellőzéstakadályozószőnyegvagypadlózatnélkül

• Közvetlennapfénytőlvédett

• Megfelelőszellőzésselrendelkezik

• Ahőmérsékletnemlesz0˚Calatti

• Hőforrásoktól,példáulolaj-,vagygáztüzhelytőltávolvan

• Elegendőszabadterülettelrendelkezikahhoz,hogyamosógépneatápkábelrelegyen ráhelyezve WF1702NHWG-02796Q-03_HU.indd 15 2014/11/27 14:58:15Magyar - 16

Szállítási csavarok eltávolítása A mosógép üzembe helyezése előtt távolítsa el az öt szállítási csavart a készülék hátuljáról.

1. A tartozékként kapott kulccsal lazítsa meg az összes

2. Fogja meg a csavart a csavarkulcs segítségével, és húzza

ki a nyílás széles részén keresztül. Ugyanezt ismételje meg az összes csavarral.

3. A mellékelt műanyag tömítésekkel tömje be a nyílásokat.

4. Őrizze meg a szállítási csavarokat arra az esetre, ha a mosógépet a jövőben el kellene

szállítania. A csomagolóanyagok veszélyesek lehetnek a gyermekekre nézve; minden csomagolóanyagot (műanyag zacskók, polisztirén stb.) tartson a gyermekektől távol. Helyezze a biztonsági zárófedelet (a műanyag csomagban található tartozék) a nyílásra, ahonnan eltávolította a készülék hátulján található tápkábelt. a mosógép beüzemelése FIGYELEM WF1702NHWG-02796Q-03_HU.indd 16 2014/11/27 14:58:15Magyar - 17 01 beüzemelés

Szintezőlábak beállítása A mosógép beüzemelésekor ügyeljen arra, hogy a tápkábel csatlakozója, valamint a vízellátó-, és a kifolyótömlő könnyen hozzáférhető legyen.

1. Csúsztassa a helyére a mosógépet.

2. Igazítsa a mosógépet

vízszintes helyzetbe a szintezőlábak szükség szerinti, kézzel történő be-, illetve kicsavarásával.

3. Ha a mosógép vízszintes helyzetben van, húzza meg a

biztosítóanyákat a mosógéphez mellékelt kulccsal.

Víz-, és lefolyó csatlakoztatása A vízellátó tömlő bekötése

1. A hidegvíz-tömlő L-alakú illesztékét

csatlakoztassa a mosógép hátulján található hidegvíz-bemenethez. Kézzel szorítsa meg. A vízellátó tömlő egyik végét a mosógéphez, másik végét a vízcsaphoz kell csatlakoztatni. Ne nyújtsa meg a tömlőt. Ha a tömlő túl rövid, cserélje ki egy hosszabb, magasnyomású tömlőre.

2. A hidegvíz-tömlő másik végét csatlakoztassa

a mosdó hidegvíz-csapjára, és kézzel szorítsa meg. Ha szükséges, elforgathatja a hidegvíz- tömlő mosógép felőli végét: lazítsa meg az illesztéket, forgassa el a csövet, majd húzza meg újra az illesztéket. Meghatározott, egy további melegvíz- bemenettel rendelkező modelleknél:

1. A melegvíz-tömlő vörös, L-alakú illesztékét csatlakoztassa a mosógép hátulján található

vörös melegvízbemenethez. Kézzel szorítsa meg.

2. A melegvíz-tömlő másik végét csatlakoztassa a mosdó melegvízcsapjára, és kézzel szorítsa

3. Ha csak hideg vizet kíván használni, alkalmazzon Y-elosztót.

WF1702NHWG-02796Q-03_HU.indd 17 2014/11/27 14:58:16Magyar - 18 a mosógép beüzemelése A vízellátó tömlő bekötése (meghatározott modellek)

1. A vízellátó tömlő végéről távolítsa el az illesztőegységet.

2. Először egy + típusú csillagcsavarhúzóval lazítsa meg

az illesztőegység négy csavarját. Ezután fogja meg az illesztőegységet, és a nyíl irányában forgassa el a (2) jelű alkatrészt, míg 5 mm-es rés nem keletkezik.

3. A csavarokkal szorosan rögzítse a vízcsaphoz az

illesztőegységet az illesztőegység felfelé emelése közben. A nyíl irányába forgassa el a (2) jelű alkatrészt, majd csatlakoztassa az (1) és a (2) jelű alkatrészt.

4. Csatlakoztassa a vízellátó tömlőt az illesztő-

egységre. A (3) jelű alkatrész elengedésekor a tömlő automatikusan csatlakozik az illesztőegységhez, és a művelet közben kattanás hallható. Miután csatlakoztatta a vízellátó tömlőt az illesztékhez, a vízellátó tömlő lefelé húzásával győződjön meg arról, hogy az megfelelően csatlakozik.

5. A vízellátó tömlő másik végét csatlakoztassa a mosógép

hátulján lévő bejövő vízszelephez. A csövet az óra járásával megegyező irányban teljesen csavarja be. illesztőegység Vízellátó tömlő

6. Engedje meg a csapot, és győződjön meg arról, hogy nem

szivárog a víz a vízszelepnél, a csapnál vagy az illesztéknél. Ha vízszivárgást észlel, ismételje meg az előző lépéseket. Vízszivárgás esetén ne használja a mosógépet. Ez áramütést vagy sérülést okozhat.

• Ha a vízcsapnak csavarmenetű foglalata van, a vízcsövet a jelzett módon csatlakoztassa a csaphoz. A vízellátáshoz az általánosan elterjedt típusú foglalatot használja. Ha a csap foglalata négyszögletű, illetve túl nagy, az illesztőegységre való csatlakoztatás előtt távolítsa el róla a gyűrűt.

FiGYeleM WF1702NHWG-02796Q-03_HU.indd 19 2014/11/27 14:58:16Magyar - 20 A kifolyótömlő csatlakoztatása A kifolyótömlő végét háromféle módon lehet elhelyezni:

1. A mosdókagyló pereme fölött: A kifolyótömlőt 60 és 90 cm közötti magasságban kell

elhelyezni. A mellékelt műanyag csővezető használatával biztosítsa a tömlő kiöntőnyakának meghajlását. A csővezetőt rögzítse kampóval a falhoz, vagy zsineggel a csaptelephez úgy, hogy a kifolyótömlő ne tudjon elmozdulni.

2. Csőelágazással a mosdókagylónál: A kifolyócső-elágazás a mosdókagyló szifonjánál

magasabban helyezkedjen el úgy, hogy a cső vége legalább 60 cm-re legyen a talajtól.

3. Külön kifolyócsőben: 65 cm hosszúságú függőleges cső használata javasolt. A cső nem

lehet 60 cm-nél rövidebb, de a hossza ne lépje túl a 90 cm-t. A függőleges kifolyócsőhöz szükséges követelmények:

• minimum60liter/percszállításiteljesítmény.

A mosógép energiaellátásának biztosítása Csatlakoztassa a tápkábelt egy hálózati aljzathoz, 220-240 V / 50Hz jóváhagyott elektromos hálózati csatlakozóhoz, amelyet biztosíték vagy ezzel egyenértékű áramkör-megszakító véd. (Elektromossággal és földeléssel kapcsolatos további információt lásd a 14. oldalon.) Tesztelés Az üzembe helyezés befejezése után az Öblítés+Centrifuga program futtatásával győződjön meg róla, hogy a mosógépet megfelelően helyezte üzembe. a mosógép beüzemelése 60 ~ 90 cmKifolyótömlőCsővezető60 ~ 90 cmWF1702NHWG-02796Q-03_HU.indd 20 2014/11/27 14:58:17Magyar - 21 02 Egy adag szEnnyEs mosása egy adag szennyes mosása Új Samsung mosógépével a szennyes ruhák mosásának legnehezebb része annak eldöntése lesz, hogy melyik adagot mossa ki elsőként.

Az első ruhamosás előtt egy teljes mosási ciklust üres készülékkel kell lefolytatnia (tehát szennyes ruhák behelyezése nélkül).

1. Nyomja meg a Power(Be-/kikapcsoló) gombot.

2. Töltsön egy kis mosószert a mosószer-adagoló rekesz

3. Nyissa meg a mosógép vízellátását biztosító vízcsapot.

4. Nyomja meg az Start/Pause (Indítás/Szünet) gombot.

Ezzel távozik a gyártó által végzett tesztelés során esetlegesen a gépben maradt vízmennyiség. Mosószer-adagoló rekesz jelű része: Mosószer előmosáshoz vagy keményítéshez. Mosószer-adagoló rekesz jelű része: Mosószer főmosáshoz, vízlágyító, előáztató-, fehérítő- és folttisztító szerek. Mosószer-adagoló rekesz jelű része: Adalékok, pl. textilöblítő vagy -formáló (legfeljebb az „A” jelű rész alsó pereméig (MAX) töltse meg)

1. Töltse be a szennyes ruhát a mosógépbe.

Ne töltse túl a mosógépet. Az adott ruhafajtának megfelelő mosótöltet-kapacitás meghatározásához lásd a 27. oldalon lévő táblázatot.

• Ügyeljenarra,hogyamosnivalóruhaazajtóbecsukásakornecsípődjönoda,mertez szivárgást okozhat.

• Előfordulhat,hogyegymosásiciklustkövetőenmosószermaradamosógépelülsőgumi részében. Távolítsa el az összes mosószermaradványt, mivel ez vízszivárgást okozhat.

• Nemossonagépbenvízhatlandolgokat.

2. Csukja be az ajtót, amíg kattanó hangot nem hall.

3. Kapcsolja be a készüléket.

4. Töltsön mosószert és adalékokat az adagoló rekeszébe.

5. Válassza ki a mosótöltetnek megfelelő ciklust és beállítás(oka)t.

A mosás folyamatjelzője világítani kezd, és a várható mosási idő megjelenik a kijelzőn.

6. Nyomja meg az Start/Pause (Indítás/Szünet) gombot.

DIGITÁLIS, GRAFIKUS KIJELZŐ Jelzi a ciklusból hátralévő mosási időt, a ciklussal kapcsolatos összes információt, valamint a hibaüzeneteket. CIKLUSKIVÁLASZTÓ GOMB Válassza ki a ciklushoz használni kívánt forgatási sémát és centrifugasebességet. Részletes információt lásd a „Mosás a programválasztó gomb használatával” című részt (25. oldal). Cotton (Pamut)( ) - Átlagosan vagy enyhén szennyezett pamut, ágynemű, terítő, alsónemű, törülköző, ingek stb. Synthetics (Műszálas)( ) - Átlagosan vagy enyhén szennyezett blúzok, ingek stb., poliészter (diolén, trevira), poliamid (perlon, nejlon) vagy más hasonló anyagból. Hand Wash For Wool ( ) - Kizárólag géppel mosható gyapjú mosásához alkalmazható. A maximális mosótöltet 2 kg.

• A gyapjú program gyengéd, ringató mozgással mossa a ruhaneműt. Mosás közben folytatódik a gyengéd ringató és áztató mozgás, hogy megvédje a gyapjúszálakat a zsugorodástól/torzulástól, és rendkívül gyengéden kimossa a ruhát. A leállás nem a meghibásodás jele.

• A gyapjú programhoz semleges mosószer javasolt a hatékonyabb mosás és a gyapjúszálak kímélete érdekében. Baby Care (Babaruha)( )- Magas hőmérsékletű mosás, valamint extra öblítés biztosítja, hogy ne maradjon mosópor a vékony ruhadarabokon. Daily Wash (Mindennapi mosás)( ) - Naponta használatos ruhadarabok, például alsónemű és ingek mosására. Rövid program tesztelést végző intézetek számára. 15’ Quick Wash (15’Gyorsmosás)( ) - Enyhén szennyezett ruhákhoz, melyekre mindjárt szüksége van.

• Az értékek (15 perc) a víznyomástól, a vízkeménységtől, a bemeneti vízhőmérséklettől, a helyiség hőmérsékletétől, a mosás jellegétől, mennyiségétől és szennyezettségétől, a felhasznált mosószertől, az áramforrás ingadozásaitól és a kiválasztott további opcióktól függően eltérhetnek a jelzett értékektől.

• Kismennyiségű (legfeljebb 2 kg) mosás esetén csak kevés mosószert adagoljon, ha a 15’ Gyorsmosás programot használja, mivel túladagolás esetén a mosószer a textíliákban maradhat. egy adag szennyes mosása

WF1702NHWG-02796Q-03_HU.indd 22 2014/11/27 14:58:18Magyar - 23 02 Egy adag szEnnyEs mosása Spin (Centrifuga)( ) - Egy további centrifugálási ciklus végrehajtása még több víz eltávolításához. Rinse + Spin(öblítés + Centrifuga)( ) - Olyankor használja, amikor csak öblítésre van szükség, illetve textilöblítőt szeretne hozzáadni a töltethez. DELAY END (KÉSLELTETETT BEFEJEZÉS)

A gomb ismételt megnyomásával választhat a késleltetett befejezési opciók közül (3 - 19 óra, egyórás léptékekben növelve). A kijelzett óra a mosási ciklus befejezésének időpontját jelzi. TEMP. (HŐMÉRSÉKLET)

A gomb ismételt megnyomásával választhat a vízhőmérsékletre vonatkozókülönbözőlehetőségekközül:(20˚C(Egylámpasemvilágít), 30˚C,40˚C,60˚Cés95˚C). SPIN (CENTRIFUGA)

A gomb ismételt megnyomásával választhat a centrifugálási ciklushoz rendelkezésre álló különböző sebességek közül. WF1702 / WF1602 Egy lámpa sem világít, , 400, 800, 1200 ford/perc WF1700 / WF1600 Egy lámpa sem világít, , 400, 800, 1000 ford/perc „Nincs centrifuga ” - A mosótöltet a mosógép által végzett utolsó vízleeresztés után centrifugázás nélkül marad a dobban. „Öblítőstop (Egy lámpa sem világít)” - A mosott ruha benne marad az utolsó öblítővízben. A mosógép kinyitása előtt le kell futtatni egy Vízleeresztés vagy egy Centrifuga ciklust. MOSÁSI FOLYAMAT KIVÁLASZTÓ GOMBJA A gomb ismételt megnyomásával választhat a különböző mosási lehetőségek közül: Pre-Wash (Előmosás) Rinse+ (Öblítés+) Intensive (Intenzív)

Pre-Wash (Előmosás) + Rinse+ (Öblítés+) Pre-Wash (Előmosás) + Intensive (Intenzív) Rinse+ (Öblítés+) + Intensive (Intenzív) Pre-Wash (Előmosás) + Rinse+ (Öblítés+) + Intensive (Intenzív) (ki) Pre-Wash (Előmosás): Az előmosás kiválasztásához nyomja meg a gombot.Az előmosás csak a következő programokhoz áll rendelkezésre: Cotton (Pamut)( ), Synthetics (Műszálas)( ), Baby Care (Babaruha)( ), Daily Wash (Mindennapi mosás)( ). Rinse+ (Öblítés+): Öblítési ciklusok hozzáadásához nyomja meg ezt a gombot. Intensive (Intenzív): Erősen szennyezett, intenzív mosást igénylő mosnivaló esetén nyomja meg ezt a gombot. A rendszer mindegyik ciklus időtartamát megnöveli. START/PAUSE (INDÍTÁS/SZÜNET)

Egy ciklus szüneteltetéséhez és újraindításához nyomja meg ezt a gombot. POWER (BE-/ KIKAPCSOLÁS) GOMB A mosógép beindításához egyszer, a kikapcsoláshoz pedig még egyszer nyomja meg ezt a gombot. Ha a mosógép több mint 10 percig bekapcsolt állapotban van úgy, hogy nem nyom meg rajta más gombokat, a gép automatikusan kikapcsol.

WF1702NHWG-02796Q-03_HU.indd 23 2014/11/27 14:58:19Magyar - 24 Gyermekzár A gyermekzár funkció lehetővé teszi a gombok lezárását, hogy a kiválasztott mosási ciklus ne legyen módosítható. Bekapcsolás/Kikapcsolás A gyermekzár funkció be- illetve kikapcsolásához nyomja meg egyszerre a Spin (Centrifuga) ( ) és az Option (Opció)

) gombot, és tartsa lenyomva 3 másodpercig. „Child Lock (Gyermekzár) ” világítani kezd a funkció bekapcsolása esetén. A gyermekzár funkció bekapcsolása esetén kizárólag a Power

) (Be-/kikapcsoló) gomb működik. gyermekzár funkció még a készülék be- és kikapcsolása, illetve a tápkábel kihúzása, majd csatlakoztatása esetén is aktív marad. Delay end (Késleltetett befejezés) Beállíthatja, hogy a mosógép automatikusan egy későbbi időpontban fejezze be a mosást; a késleltetési idő 3 -19 óra lehet (egyórás léptékekben növelve). A kijelzett óra a mosás befejezésének időpontját jelzi.

1. Automatikusan vagy kézi vezérléssel állítsa be a mosógépet a mosni kívánt ruhatípusnak

2. A késleltetési idő beállításához ismételten nyomja meg a Delay End( ) (Késleltetett

3. Nyomja meg az Start/Pause(

) (Indítás/Szünet) gombot. A „Delay End (Késleltetett befejezés) ” jelzőfénye világítani kezd, és az óra megkezdi a visszaszámlálást a beállított időpontig.

4. A késleltetett befejezés funkció törléséhez nyomja meg a Power(

) (Be-/kikapcsoló) gombot, majd ismét kapcsolja be a mosógépet. egy adag szennyes mosása 3 MÁSODPERCWF1702NHWG-02796Q-03_HU.indd 24 2014/11/27 14:58:20Magyar - 25

02 EGY ADAG SZENNYES MOSÁSA

Ruhamosás a cikluskiválasztó gomb használatával Ez a mosógép a Samsung „Fuzzy Control” automatikus vezérlőrendszerével könnyebbé teszi a ruhamosást. A mosóprogram kiválasztásakor a gép beállítja a megfelelő hőmérsékletet, a mosás időtartamát és sebességét.

1. Nyissa meg a vízcsapot.

2. Nyomja meg a Power(

)(Be-/kikapcsoló) gombot.

3. Nyissa ki a mosógép ajtaját.

4. Töltse be a mosnivaló ruhákat egyenként, lazán megtöltve a dobot anélkül, hogy túl sok ruhát

5. Csukja be a mosógép ajtaját.

6. Adagoljon mosószert, öblítőt, valamint (szükség esetén) előmosószert a kijelölt rekeszekbe.

Az előmosás funkció csak a következő mosási programok kiválasztása esetén áll rendelkezésre: Cotton (Pamut)( ), Synthetics (Műszálas)( ), Baby Care (Babaruha)( ), Daily Wash (Mindennapi mosás)( ). Erre csak akkor van szükség, ha a mosnivaló erősen szennyezett.

7. A Cikluskiválasztó gomb használatával válassza ki a mosnivaló típusának megfelelő ciklust:

. A kezelőpanelon világítani kezdenek a megfelelő jelzőfények.

8. Ekkor a megfelelő gomb segítségével beállíthatja a mosási hőmérsékletet, az öblítések

számát, a centrifugálás sebességét és a késleltetés idejét.

9. Nyomja meg az Start/Pause (Indítás/Szünet) gombot, és megkezdődik a mosási folyamat. A

folyamatjelző világítani kezd, és a hátralévő mosási idő megjelenik a kijelzőn. Szünet opció A mosás indításától számított 5 percen belül lehetőség van további mosnivalók hozzáadására, illetve mosnivalók eltávolítására.

1. Nyomja meg az Start/Pause(

) (Indítás/Szünet) gombot az ajtó zárjának kioldásához. Az ajtót nem lehet kinyitni ha a víz túl FORRÓ vagy a víz szintje túl MAGAS.

2. Az ajtó bezárása után nyomja meg az Start/Pause(

) (Indítás/Szünet) gombot a mosás újraindításához. A mosás végeztével: A teljes mosási ciklus végén a gép automatikusan kikapcsol.

1. Nyissa ki a mosógép ajtaját.

2. Vegye ki a mosott ruhát.

WF1702NHWG-02796Q-03_HU.indd 25 2014/11/27 14:58:21Magyar - 26 Kézi vezérlésű mosás Végezhet kézi vezérlésű mosást a cikluskiválasztó gomb használatának mellőzésével.

1. Nyissa meg a vizet.

2. Nyomja meg a mosógép Power(

) (Be-/kikapcsoló) gombját.

3. Nyissa ki a mosógép ajtaját.

4. Töltse be a mosnivaló ruhákat, lazán megtöltve a dobot anélkül, hogy túl sok ruhát tenne

5. Csukja be a mosógép ajtaját.

6. Adagoljon mosószert, valamint (szükség esetén) öblítőt és előmosószert a megfelelő

7. Nyomja meg a Temp.(

)(Hőmérséklet)gombotahőmérsékletkiválasztásához.(20˚C(Egy lámpasemvilágít),30˚C,40˚C,60˚Cés95˚C)

8. Válassza az Option (Opció) (

) gombot az Rinse+ (Öblítés+) program kiválasztásához, amivel további öblítési időt adhat hozzá. A mosás időtartama ennek megfelelően hosszabb lesz.

9. A Spin( ) (Centrifuga) gombbal állítsa be a centrifuga sebességét.

Az öblítőstop funkció lehetővé teszi, hogy a mosógépből még vizes állapotban vehesse ki a ruhákat. ( : Nincs centrifuga (Egy lámpa sem világít): Öblítőstop)

10. A Delay End( ) (Késleltetett befejezés) gomb többszöri megnyomásával végighaladhat a

késleltetett befejezés lehetséges időpontjain (3 - 19 óra, egyórás léptékekben növelve). A kijelzett óra a mosás befejezésének időpontját jelzi.

11. Nyomja meg a Start/Pause(

) (Indítás/Szünet) gombot, és a mosógép elindítja a mosási ciklust.

A lehető legtisztább mosott ruháért és leghatékonyabb mosásért kövesse az alábbi egyszerű útmutatót. Mosás előtt mindig ellenőrizze a ruhán lévő anyagkezelési címkét. A mosnivalót a következő szempontoknak megfelelően válogassa szét, illetve mossa ki:

• Anyagkezelési címke: Válogassa szét a pamut-, kevertszálas, műszálas, selyem-, gyapjú- és műselyem ruhákat.

• Szín: Válogassa szét a fehér és színes ruhát. Az új, színes ruhadarabokat külön mossa.

• Méret: Ha különböző méretű ruhadarabokat mos együtt, a mosás hatékonyabb lesz.

• Finom anyagok: A finom anyagokat mossa külön; az új, tiszta gyapjúból készült ruhadarabokhoz, valamint a függönyökhöz és selyemanyagokhoz használja a kímélő mosás programot. Ellenőrizze a mosni kívánt ruhadarabokon lévő címkéket, vagy nézze meg a függelékben található anyagkezelési táblázatot. A zsebek ürítése Mosás előtt minden alkalommal ürítse ki a mosnivaló ruhák zsebeit. A kisméretű, szabálytalan alakú, kemény tárgyak, például érmék, kések, tűk és gemkapcsok károsíthatják a mosógépet. Ne mosson a gépben nagy kapcsokkal, gombokkal vagy egyéb nehéz fémtárggyal ellátott ruhadarabokat. A ruhákon lévő fém a ruházaton kívül a mosódobot is károsíthatja. Mosás előtt fordítsa a visszájára a gombokkal ellátott, illetve hímzett ruhadarabokat. Ha a nadrágokon és kabátokon lévő cipzár a mosás során lehúzott állapotban van, károsodhat a centrifugakosár. A cipzárakat mosás előtt fel kell húzni, és zsineggel rögzíteni kell. Előfordulhat, hogy a hosszabb zsinórokkal ellátott ruhadarabok belegabalyodnak más ruhadarabokba, mely által károsítják azokat. Mosás előtt mindenképp ügyeljen a zsinórok rögzítésére. Pamut előmosása Az új mosógépet korszerű mosószerekkel együtt használva kiváló mosási eredményt érhet el: energiát, időt, vizet és mosószert takaríthat meg. Ha a pamut mosnivaló erősen szennyezett, végezzen előmosást fehérjetartalmú mosószerrel. egy adag szennyes mosása WF1702NHWG-02796Q-03_HU.indd 26 2014/11/27 14:58:21Magyar - 27

02 EGY ADAG SZENNYES MOSÁSA

A töltési kapacitás meghatározása Ne töltse túl a mosógépet, mert ezzel csökken a mosás hatékonysága. Az alábbi táblázat alapján megállapíthatja az adott ruhafajtának megfelelő mosótöltetet. Ruhaanyag típusa Töltési kapacitás Modell WF1702 WF1700 WF1602 WF1600 Cotton (Pamut) - átlagosan/enyhén szennyezett - erősen szennyezett 7,0 kg 6,0 kg Synthetics (Műszálas) 3,0 kg 2,5 kg Hand Wash For Wool (Kézi gyapjúmosás) 2,0 kg 2,0 kg

• Haamosótöltetnincsegyensúlyban(akijelzőnvilágítanikezdaz„UE” (Kiegyenlítetlen) jelzőfénye), rendezze át a töltetet. Ha a mosótöltet nincs kiegyenlítve, jelentősen csökkenhet a centrifugálás hatékonysága.

• Ágyneművagyágytakarókmosásaeseténamosásiidőhosszabblehet,illetve jelentősen csökkenhet a centrifugálás hatékonysága.

• Ágyneművagyágytakarókmosásáhozajavasolttöltésikapacitás1,8kgvagyennél kevesebb. Ügyeljen arra, hogy a melltartókat (a vízben moshatókat) mosóhálóba tegye (külön megvásárolható).

• Amelltartókfémrészeiáttörhetikazanyagot,éskárttehetneka mosógép belsejében. Tehát ne feledje finom szövésű mosóhálóba tenni a melltartókat.

• Akisméretűéskönnyűruhadarabokat,példáulazoknikat, kesztyűket, harisnyákat és zsebkendőket becsípheti a mosógép ajtaja. Helyezze ezeket finom szövésű mosóhálóba. A mosóhálót ne mossa önmagában, más szennyes ruha nélkül. Ez esetleg rendellenes vibrációt okoz, amitől a mosógép elmozdulhat és sérülést okozhat. VIGYÁZAT WF1702NHWG-02796Q-03_HU.indd 27 2014/11/27 14:58:21Magyar - 28 MOSÓSZERREL ÉS ADALÉKOKKAL KAPCSOLATOS INFORMÁCIÓ A megfelelő mosószer kiválasztása A felhasznált mosószer legyen a ruhaanyagnak (pamut, műszál, finom anyagok, gyapjú), a színnek, a mosási hőmérsékletnek, a mosási foknak és a szennyezettség mértékének megfelelő. Mindig automata mosógéphez ajánlott, fékezett habzású mosószert használjon. Kövesse a mosószergyártó mosási súlyra, a szennyezettség mértékére és a helyi vízkeménységre vonatkozó előírásait. Ha nincs tisztában a a vízkeménység mértékével, érdeklődjön a helyi vízműveknél. Ne használjon megkeményedett vagy megszilárdult mosószert, mert az ilyen mosószer bennmaradhat az öblítési ciklusban. Előfordulhat, hogy ennek következtében a mosógép nem öblít megfelelően, illetve eltömődhet a túlfolyó. Kérjük, a gyapjúmosó-program használatakor tartsa be az alábbiakat.

• Csakgyapjúmosásáhozkészültsemleges,folyékonymosószerthasználjon.

• Poralakúmosószerhasználatakoramosószeraruhánmaradhat,éskárosíthatjaaz anyagot (gyapjút). Mosószer-adagoló rekesz A mosógép külön adagolórekeszekkel rendelkezik a mosószer és a textilöblítő adagolásához. A mosógép beindítása előtt töltse be az mosáshoz szükséges összes adalékot a megfelelő rekeszbe. A mosógép működése közben NE nyissa ki a mosószer-adagoló rekeszt.

1. Húzza ki a kezelőpanel bal oldalán található mosószer-

2. A mosógép beindítása előtt töltse be a javasolt mennyiségű

mosószert a mosószer-adagoló jelű rekeszébe.

3. Ha szükséges, töltse be a javasolt mennyiségű textilöblítőt

az adagoló jelű rekeszébe. NE TEGYEN se por alakú, se folyékony mosószert a vízlágyító rekeszébe (

4. Az előmosás opció használata esetén töltse be a javasolt

mennyiségű mosószert a mosószer-adagoló jelű rekeszébe. Nagyobb méretű ruhadarabok mosása esetén NE használja az alábbi típusú mosószereket.

• Tablettaéskapszulatípusúmosószerek

• Labdátéshálótalkalmazómosószerek A koncentrátum típusú vagy sűrű textilöblítő- vagy kondicionálószert az adagolóba való betöltés előtt egy kis vízzel hígítani kell (ezzel megelőzi a túlfolyó eltömődését) Miután textilöblítőt tett az öblítőrekeszbe, vigyázzon, hogy az ne löttyenjen ki, amikor becsukja a mosószerfiókot. egy adag szennyes mosása MAX VIGYÁZATWF1702NHWG-02796Q-03_HU.indd 28 2014/11/27 14:58:22Magyar - 29

03 TISZTÍTÁS ÉS KARBANTARTÁS

a mosógép tisztítása és karbantartása A mosógép tisztántartása javítja annak teljesítményét, kivédi a szükségtelen javításokat, és meghosszabbítja a gép élettartamát. VÍZ LEERESZTÉSE A MOSÓGÉPBŐL VÉSZHELYZET ESETÉN

1. Áramtalanítsa a mosógépet.

2. Pénzérme vagy kulcs segítségével nyissa fel a szűrő

3. Húzza ki a biztonsági kifolyócsövet, és válassza le a

4. A biztonsági kifolyócsőből vegye ki a záródugót.

5. Várja meg, míg az összes víz kifolyik egy tálba.

A visszamaradó víz lehet, hogy több, mint amire számít. Készítsen elő egy nagyobb edényt.

6. Helyezze vissza a dugót a biztonsági kifolyócsőre, majd

illessze vissza a biztonsági kifolyócsövet a vezetőhorogra.

7. Illessze a helyére a szűrő fedelét.

A GÉP KÜLSŐ TISZTÍTÁSA

1. Puha kendővel és kímélő, nem karcoló háztartási tisztítószerrel törölje le a mosógép minden

felületét és a kezelőpanelt.

2. Puha ronggyal törölje szárazra a megtisztított felületeket.

3. Ne öntsön vizet a mosógépre.

SzűrőfedélBiztonsági kifolyótömlőBiztonsági vízleeresztő záródugóWF1702NHWG-02796Q-03_HU.indd 29 2014/11/27 14:58:22Magyar - 30 A MOSÓSZER-ADAGOLÓ REKESZ ÉS A MOSÓSZERKIFOLYÓ

1. Nyomja le a mosószer-adagoló rekesz belső

oldalán lévő kioldókart, és húzza ki a rekeszt.

2. Távolítsa el a mosószer-adagoló rekeszből a

folyékony mosószer-elosztót

3. Folyó víz alatt mosson meg minden alkatrészt.

4. A mosószer-kifolyót egy használt fogkefével tisztítsa meg.

5. Egy erőteljes nyomással helyezze vissza a folyékony

mosószer-elosztót a rekeszbe.

6. Tolja a helyére a rekeszt.

7. A mosószermaradék eltávolításához indítson egy öblítési

ciklust anélkül, hogy szennyes ruhát helyezne a dobba. a mosógép tisztítása és karbantartása Kioldókar Folyékony mosószer- elosztó WF1702NHWG-02796Q-03_HU.indd 30 2014/11/27 14:58:22Magyar - 31

03 TISZTÍTÁS ÉS KARBANTARTÁS

A TÖRMELÉKSZŰRŐ TISZTÍTÁSA Javasoljuk, hogy évente 5 - 6 alkalommal tisztítsa meg a törmelékszűrőt, illetve akkor, ha megjelenik az „5E” hibaüzenet. (Lásd a „Víz leeresztése a mosógépből vészhelyzet esetén” című részt az előző szakaszban.) Az ürítőszűrő tisztítása előtt ellenőrizze, hogy kihúzta-e a hálózati csatlakozódugót.

1. Először távolítsa el a maradék vizet (nézze meg „Víz

leeresztése a mosógépből vészhelyzet esetén” c. részt a

A maradék víz kiszivároghat, ha azt nem ereszti le, mielőtt kiveszi a szűrőt.

2. Pénzérme vagy kulcs segítségével nyissa fel a szűrő

3. Balra forgatva csavarja le a biztonsági vízleeresztő-sapkát,

és folyassa ki az összes vizet.

4. Csavarja ki a törmelékszűrő-sapkát.

5. Mossa ki az összes szennyeződést a törmelékszűrőből.

Ellenőrizze, hogy az vízleeresztő szivattyú hajtócsavarja a törmelékszűrő mögött nincs-e eltömődve.

6. Illessze a helyére a törmelékszűrő-sapkát.

7. Helyezze vissza a szűrő fedelét.

Ne nyissa ki az ürítőszelep-sapkát, ha a mosógép még mozgásban van, vagy ha a forró víz kifolyhat.

• Aszűrőtisztításautánellenőrizze,hogyvisszatette-ea szűrősapkát.. Ha a mosógépben nincs benne a szűrő, hibás működés vagy vízszivárgás léphet fel.

• Aszűrőtatisztításutánkomplettenvisszakellszerelni. Törmelékszűrő- sapka

WF1702NHWG-02796Q-03_HU.indd 31 2014/11/27 14:58:22Magyar - 32 A VíZTöMlő SZiTASZűRőJéNek TiSZTíTáSA A víztömlő szitaszűrőjét legalább évente egyszer tisztítsa ki, illetve akkor, ha megjelenik a „4E” hibaüzenet:

1. Zárja el a mosógép vízellátását.

2. Csavarja le a mosógép hátulján lévő tömlőt. Annak érdekében, hogy a tömlőben lévő

légnyomás miatt a víz ne áramolhasson ki hirtelen, fedje le a tömlő nyílását egy törlőruhával.

3. Fogóval óvatosan húzza ki a szitaszűrőt a tömlő végéből, és víz alatt öblítse tisztára. A

menetes csatlakozót is tisztítsa meg kívül-belül.

4. Tolja a helyére a szűrőt.

5. Rögzítse újra a tömlőt a mosógépre.

6. Győződjön meg arról, hogy a csatlakozási pontok nem szivárognak-e.

beFAGYoTT MoSóGéP JAVíTáSA Ha a hőmérséklet fagypont alá kerül és a mosógépbe befagy a víz, tegye a következőket:

1. Húzza ki a mosógépe elektromos csatlakozóját a hálózati aljzatból.

2. Öntsön meleg vizet a csapra, így kilazul a vízellátó tömlő.

3. Szerelje le a vízellátó tömlőt, és áztassa meleg vízben.

4. Öntsön meleg vizet a mosógép dobjába, és hagyja állni 10 percig.

5. Csatlakoztassa a vízellátó tömlőt a vízcsapra, majd ellenőrizze, hogy a vízellátás és a

vízleeresztés szabályosan működik-e. A MoSóGéP TáRoláSA Ha hosszabb ideig kell tárolnia a mosógépet, ajánlatos leereszteni belőle a vizet, és kihúzni a hálózati aljzatból. A mosógépek károsodhatnak, ha a tárolás előtt benne hagyják a vizet a tömlőkben és a belső részekben.

1. Válassza ki a gyorsmosás ciklust, és adagoljon fehérítőt a fehérítő-adagoló rekeszbe.

Futtassa le a mosógépen a ciklust mosnivaló ruhák betöltése nélkül.

2. Zárja el a vízcsapokat, és csatlakoztassa le a bemeneti tömlőket.

3. Húzza ki a mosógépet az elektromos hálózatból, és hagyja nyitva a mosógép ajtaját, hogy a

levegő szabadon átjárhassa a forgódobot. Ha a mosógépet fagypont alatti hőmérsékleten tárolta, használat előtt hagyjon időt arra, hogy a mosógépben visszamaradt jég kiolvadjon. a mosógép tisztítása és karbantartása WF1702NHWG-02796Q-03_HU.indd 32 2014/11/27 14:58:23Magyar - 33

hibaelhárítás és információkódok ELLENŐRIZZE AZ ITT FELSOROLTAKAT, HA A MOSÓGÉPE...

Nem indul be • Ellenőrizze, hogy a mosógép csatlakozik-e elektromos hálózathoz.

• Ellenőrizze, hogy a mosógép ajtaja jól be van-e csukva.

• Győződjön meg arról, hogy a vízellátó csap(ok) meg van(nak) nyitva.

• Nyomja meg a Indítás/Szüneteltetés gombot. Nincs víz, illetve nincs elég víz a mosógépben

• Nyissa meg a vízcsapot teljesen.

• Ellenőrizze, hogy a vízellátó tömlő nincs-e befagyva.

• Egyenesítse ki a vízellátó tömlőket.

• Tisztítsa meg a vízellátó tömlőn lévő szűrőt. Mosószer-adagoló rekeszében a mosási ciklus végeztével mosószermaradék van

• Ügyeljen arra, hogy a mosógép megfelelő víznyomással működjön.

• Ügyeljen arra, hogy a betöltött mosószer a mosószer-adagoló rekesz középső részéhez kerüljön. Rezeg vagy túl zajos • Győződjön meg arról, hogy a mosógép egyenletes, sík felületen áll. Ha a felület egyenetlen, állítsa be a mosógép szintezőlábait.

• Ellenőrizze, hogy a szállítási csavarok el vannak-e távolítva.

• Ellenőrizze, hogy a mosógép nem ér-e hozzá egyéb tárgyakhoz.

• Ellenőrizze, hogy a mosótöltet egyensúlyban van-e. A mosógép nem engedi le a vizet és/vagy nem centrifugál

• Egyenesítse ki a kifolyótömlőt. Cserélje ki a megcsavarodott tömlőket.

• Ellenőrizze, hogy a törmelékszűrő nincs-e eltömődve. Ajtaja be van zárva, és nem nyitható

• Ellenőrizze, hogy a dobban lévő összes víz ürítése megtörtént-e.

• Ellenőrizze, hogy az ajtózár jelzőfénye kialudt-e. Az ajtózár jelzőfénye az ürítést követően alszik ki. Ha a probléma továbbra is fennáll, forduljon a helyi Samsung ügyfélszolgálathoz. WF1702NHWG-02796Q-03_HU.indd 33 2014/11/27 14:58:23Magyar - 34 iNFoRMáCiókóDok A mosógép meghibásodása esetén információkód jelenhet meg a kijelzőn. Ebben az esetben az ügyfélszolgálat felhívása előtt ellenőrizze ezt a táblázatot, és próbálja végrehajtani a javasolt megoldást.

• Ellenőrizze, hogy a berendezés ajtaja jól be van-e csukva.

• Ügyeljen arra, hogy a mosnivaló ruha az ajtó becsukásakor ne csípődjön oda.

• Ellenőrizze, hogy a vízcsap meg van-e nyitva.

• Ellenőrizze a víznyomást.

• Tisztítsa meg a víztömlő szitaszűrőit. Ha a mosógép a „4E” kódot jeleníti meg, 3 percig vízleeresztést végez. A Power (Be-/kikapcsoló) gomb ilyenkor nem működik.

• Tisztítsa meg a törmelékszűrőt.

• Ellenőrizze, hogy a kifolyótömlő helyesen van-e felszerelve.

• A mosótöltet nincs egyensúlyban. Rendezze át a töltetet. Ha csak egy ruhadarabot kíván kimosni, például egy fürdőköpenyt vagy egy farmert, előfordulhat, hogy a centrifugálás végső eredménye nem elégséges, és a kijelzőn az „UE” hibaüzenet jelenik meg. cE/3E

• Hívja fel a márkaszervizt.

• Ez akkor fordul elő, ha túl nagy habképződést érzékel. Akkor is kijelzésre kerül, mialatt a habot eltávolítják. Amikor a hab eltávolítása befejeződött, tovább folytatódik a normál ciklus. (Ez egyike a normál műveleteknek. Ez a hibakód a nem-érzékelésből eredő hibák megelőzésére szolgál.)

• Ha a tápfeszültség nem stabil, a mosógép - elektromos egységeinek védelme érdekében - megszakítja működését.

• Ha visszatér a megfelelő tápfeszültség, a ciklus automatikusan folytatódik. Ha az itt felsoroltaktól eltérő kód jelenik meg, illetve ha a javasolt megoldás nem segít a problémán, forduljon a Samsung szervizközponthoz vagy a helyi Samsung márkakereskedőhöz. a mosógép kalibrálása kAlibRáCióS ÜZeMMóD A Samsung mosógép automatikusan érzékeli a töltet súlyát. Az érzékelés pontosságának növelése érdekében üzembe helyezés után futtassa a Kalibrációs üzemmódot. A Kalibrációs üzemmód az alábbi lépések szerint működik.

1. Vegye ki a mosnivalót és minden egyéb dolgot a mosógépből, és kapcsolja ki a gépet.

2. Nyomja meg a Temp (Hőmérséklet) és a Delay End (Késleltetett befejezés) gombot, majd

nyomja meg a Power (Bekapcsoló) gombot is. A gép bekapcsol.

3. A „Kalibrációs üzemmód” elindításához nyomja meg a Start (Indítás) gombot.

4. A dob körülbelül 3 percig forog az óra járásával megegyező és ellentétes irányba.

5. Ha a „Kalibrációs üzemmód” befejeződik, a kijelzőn megjelenik az „End(En)” (Vége) felirat, és

a gép automatikusan kikapcsol. Most már használhatja a mosógépet. hibaelhárítás és információkódok WF1702NHWG-02796Q-03_HU.indd 34 2014/11/27 14:58:23Magyar - 35

05 MOSÓPROGRAM-TÁBLÁZAT

mosóprogram-táblázat

MOSÓPROGRAM-TÁBLÁZAT

( felhasználói változat) MOSÓPROGRAM Maximális mosótöl- tet (kg) MOSÓSZER Maximális hőmérséklet

Centrifuga sebessége (MAX) ford./perc Delay end (Késlel- tetett befejezés) WF1702 WF1700 WF1602 WF1600 Előmo- sás Mosás Öblítő WF1702 WF1602 WF1700 WF1600 Cotton (Pamut)(

Synthetics (Műszálas)(

Hand Wash For Wool (Kézi gyapjúmosás)

1. Az előmosással futtatott ciklus kb. 15 perccel tovább tart.

2. A ciklusok időtartama az IEC 60456 / EN 60456 számú szabvány feltételeinek megfelelően került

megállapításra. Üzembe helyezés után futtassa a Kalibrációs üzemmódot (lásd 34. oldal).

3. A táblázatban megadott időtartamok háztartásonként eltérőek lehetnek, a különböző víznyomás,

vízhőmérséklet, mosótöltet és a mosnivaló típusa szerint.

4. Az intenzív mosás funkció kiválasztása esetén a rendszer mindegyik ciklus időtartamát megnöveli.

WF1702NHWG-02796Q-03_HU.indd 35 2014/11/27 14:58:23Magyar - 36 függelék ANYAGkeZeléSi TábláZAT A következő szimbólumok anyagkezeléssel kapcsolatos útmutatóval szolgálnak. Az anyagkezelési címkék négy szimbólumot tartalmaznak, a következő sorrendben: mosás, fehérítés, szárítás és vasalás, szükség esetén vegytisztítás. A szimbólumok használata egységes jelölést biztosít a honi és külföldi ruházati gyártók termékeinél. A ruházati cikkek lehető leghosszabb élettartamának biztosításához, valamint a mosással kapcsolatos problémák csökkentéséhez kövesse az anyagkezelési címkéken található útmutatót. Ellenálló anyag Vasalásmax.100˚C-on Finom anyag Ne vasalja 95˚C-onmosható Bármilyen oldószerrel szárazon tisztítható 60˚C-onmosható Csak perkloriddal, könnyűbenzinnel, tiszta alkohollal vagy R113 tisztítószerrel szárazon tisztítható 40˚C-onmosható Csak repülő-üzemanyaggal, tiszta alkohollal vagy R113 tisztítószerrel szárazon tisztítható 30˚C-onmosható Vegytisztítással nem tisztítható Kézzel mosható Kiterítve szárítsa Csak vegytisztítással tisztítható Felakasztva szárítható Hideg vízben fehéríthető Vállfára akasztva szárítsa Fehéríteni tilos Gépi szárítás normál hőmérsékleten Vasalásmax.200˚C-on Gépi szárítás csökkentett hőmérsékleten Vasalásmax.150˚C-on Szárítógépben szárítani tilos köRNYeZeTVéDeleM

• A készülék újrafelhasználható anyagokból készült. Ha meg akar válni a készüléktől, kövesse a helyi hulladék-elhelyezési előírásokat. Vágja le a tápkábelt, hogy a készüléket ne lehessen rákötni áramforrásra. Távolítsa el a mosógép ajtaját, hogy állatok és kisgyermekek ne szorulhassanak be a készülékbe.

• Ne lépje túl a mosószergyártó által ajánlott mosószermennyiséget.

• A mosási ciklus előtt csak akkor használjon folttisztító- és fehérítőszert, ha erre feltétlenül szükség van.

• Vizet és áramot takaríthat meg, ha csak teli géppel mos (a mosótöltet pontos mennyisége az adott mosóprogramtól függ). WF1702NHWG-02796Q-03_HU.indd 36 2014/11/27 14:58:24Magyar - 37 06 FÜGGelék MűSZAki JelleMZők TÍPUS ELÖLTÖLTŐS MOSÓGÉP MÉRETADATOK WF1702 / WF1700 Szé 600mm x Mé 550mm x Ma 850mm VÍZNYOMÁS 50 kPa ~ 800 kPa

VÍZTÖLTŐ KAPACITÁS 56ℓ

fordulat/perc 1200 1000 A termék külseje és műszaki jellemzői a hatékonyabb működtetés érdekében előzetes figyelmeztetés nélkül módosulhatnak. WF1702NHWG-02796Q-03_HU.indd 37 2014/11/27 14:58:24Magyar - 38 függelék MűSZAki JelleMZők TÍPUS ELÖLTÖLTŐS MOSÓGÉP MÉRETADATOK WF1602 / WF1600 Szé 600mm x Mé 450mm x Ma 850mm VÍZNYOMÁS 50 kPa ~ 800 kPa

VÍZTÖLTŐ KAPACITÁS 48ℓ

fordulat/perc 1200 1000 A termék külseje és műszaki jellemzői a hatékonyabb működtetés érdekében előzetes figyelmeztetés nélkül módosulhatnak. WF1702NHWG-02796Q-03_HU.indd 38 2014/11/27 14:58:24Magyar - 39

A HÁZTARTÁSI MOSÓGÉPEK ADATAI (AZ EU CSAK A) Az 1061/2010 (EU) rendelet szerint A „*” csillag eltérő modelleket jelöl, értéke pedig 0-9 vagy A-Z között változhat. Samsung A modell neve WF1702NHW WF1702NHWG WF1700*** Kapacitás kg 7 7 Energiahatékonyság A+++-tól (legmagasabb hatékonyság) D-ig (legkevésbé hatékony) A+ A+ Energiafogyasztás Éves energiafogyasztás (AE_C)

kWh/év 220 220 Energiafogyasztás (E_t.60) „Cotton 60 ˚C” (Pamut 60 ˚C) teli töltettel kWh 1,23 1,23 Energiafogyasztás (E_t.60.1/2) „Cotton 60 ˚C” (Pamut 60 ˚C) féltöltettel kWh 0,89 0,89 Energiafogyasztás (E_t.40.1/2) „Cotton 40 ˚C” (Pamut 40 ˚C) féltöltettel kWh 0,69 0,69 Mért teljesítmény kikapcsolt üzemmódban (P_o) W 0,45 0,45 Mért teljesítmény bekapcsolva hagyott üzemmódban (P_I) W 5 5 Éves vízfogyasztás (AW_c)

l/év 10010 10010 Centrifuga hatékonysági osztály

A-tól (leghatékonyabb) G-ig (legkevésbé hatékony) B C Maximális centrifuga-sebesség fordulat/perc 1200 1000 Maradék nedvesség % 53 62 A programok, amelyekre a címkén és az itt található adatok vonatkoznak Pamut60˚Cés40˚C+Intenzív

A normál programok időtartama „Cotton 60 ˚C” (Pamut 60 ˚C) teljes töltettel perc 205 205 „Cotton 60 ˚C” (Pamut 60 ˚C) féltöltettel perc 162 162 „Cotton 40 ˚C” (Pamut 40 ˚C) féltöltettel perc 157 157 A bekapcsolva hagyott mód időtartama perc 2 2 Levegőben terjedő zajkibocsátás Mosás dB (A) re 1 pW 59 59 Centrifuga dB (A) re 1 pW 78 74 Méretek A készülék méretei Magasság mm 850 Szélesség mm 600 Mélység

mm 550 Nettó tömeg kg 56 Össztömeg kg 58 Csomagolás tömege kg 2 Víznyomás kPa 50-800 Elektromos bekötés Feszültség V 220-240 Teljesítményfelvétel W 2000-2400 Frekvencia Hz 50 Vállalat megnevezése Samsung Electronics Co., Ltd. WF1702NHWG-02796Q-03_HU.indd 39 2014/11/27 14:58:25Magyar - 40 függelék

1. Az al, teljes és féltöltettel végeztek, továbbá mérték a kikapcsolt, valamint a bekapcsolva hagyott mód

fogyasztását is. A tényleges energiafogyasztás a készülék használatától függ.

2. Az éves vízfogyasztás 220 normál mosási ciklus alapján került meghatározásra, amelyeket 40 és 60

°C-os Pamut programmal, amelyeket teljes és féltöltettel végeztek. A tényleges vízfogyasztás a készülék használatától függ.

3. A centrifugálás nagyon fontos, ha szárítógépben szárítja a ruháit.

A ruhaszárító sokkal több energiát fogyaszt, mint a mosógép. Energiát takaríthat meg a ruhaszárításnál, ha előtte magas fordulattal kicentrifugázza a ruhákat.

4. Az általánosan szennyezet pamut mosnivaló tisztításához a víz- és energiatakarékosság szempontjából

leghatékonyabb program a „Normál pamut 60 °C” és a „Normál pamut 40 °C”, amelyet úgy választhat ki, hogy hozzáadja az „Intensive” (Intenzív) funkciót a „Cotton 60 °C” (Pamut 60 °C) és a „Cotton 40 °C” (Pamut 40 °C) programhoz. Üzembe helyezés után futtassa a Kalibrációs üzemmódot (lásd 34. oldal). Ezeknél a programoknál a tényleges vízhőmérséklet eltérhet a megállapított hőmérséklettől.

5. A berendezés faltól való távolsága nem számít bele a feltüntetett mélységbe.

A HÁZTARTÁSI MOSÓGÉPEK ADATAI (AZ EU CSAK A) Az 1061/2010 (EU) rendelet szerint A „*” csillag eltérő modelleket jelöl, értéke pedig 0-9 vagy A-Z között változhat. Samsung A modell neve WF1602NHW WF1602NHWG WF1600*** Kapacitás kg 6 6 Energiahatékonyság A+++-tól (legmagasabb hatékonyság) D-ig (legkevésbé hatékony) A+ A+ Energiafogyasztás Éves energiafogyasztás (AE_C)

kWh/év 195 195 Energiafogyasztás (E_t.60) „Cotton 60 ˚C” (Pamut 60 ˚C) teli töltettel kWh 1,06 1,06 Energiafogyasztás (E_t.60.1/2) „Cotton 60 ˚C” (Pamut 60 ˚C) féltöltettel kWh 0,79 0,79 Energiafogyasztás (E_t.40.1/2) „Cotton 40 ˚C” (Pamut 40 ˚C) féltöltettel kWh 0,65 0,65 Mért teljesítmény kikapcsolt üzemmódban (P_o) W 0,45 0,45 Mért teljesítmény bekapcsolva hagyott üzemmódban (P_I) W 5 5 Éves vízfogyasztás (AW_c)

l/év 8580 8580 Centrifuga hatékonysági osztály

A-tól (leghatékonyabb) G-ig (legkevésbé hatékony) B C Maximális centrifuga-sebesség fordulat/perc 1200 1000 Maradék nedvesség % 53 62 A programok, amelyekre a címkén és az itt található adatok vonatkoznak Pamut60˚Cés40˚C+Intenzív

A normál programok időtartama „Cotton 60 ˚C” (Pamut 60 ˚C) teljes töltettel perc 225 225 „Cotton 60 ˚C” (Pamut 60 ˚C) féltöltettel perc 162 162 „Cotton 40 ˚C” (Pamut 40 ˚C) féltöltettel perc 157 157 A bekapcsolva hagyott mód időtartama perc 2 2 Levegőben terjedő zajkibocsátás Mosás dB (A) re 1 pW 57 57 Centrifuga dB (A) re 1 pW 77 74 Méretek A készülék méretei Magasság mm 850 Szélesség mm 600 Mélység

mm 450 Nettó tömeg kg 54 Össztömeg kg 56 Csomagolás tömege kg 2 Víznyomás kPa 50-800 Elektromos bekötés Feszültség V 220-240 Teljesítményfelvétel W 2000-2400 Frekvencia Hz 50 Vállalat megnevezése Samsung Electronics Co., Ltd. WF1702NHWG-02796Q-03_HU.indd 41 2014/11/27 14:58:25Magyar - 42 függelék

1. Az al, teljes és féltöltettel végeztek, továbbá mérték a kikapcsolt, valamint a bekapcsolva hagyott mód

fogyasztását is. A tényleges energiafogyasztás a készülék használatától függ.

2. Az éves vízfogyasztás 220 normál mosási ciklus alapján került meghatározásra, amelyeket 40 és 60

°C-os Pamut programmal, amelyeket teljes és féltöltettel végeztek. A tényleges vízfogyasztás a készülék használatától függ.

3. A centrifugálás nagyon fontos, ha szárítógépben szárítja a ruháit.

A ruhaszárító sokkal több energiát fogyaszt, mint a mosógép. Energiát takaríthat meg a ruhaszárításnál, ha előtte magas fordulattal kicentrifugázza a ruhákat.

4. Az általánosan szennyezet pamut mosnivaló tisztításához a víz- és energiatakarékosság szempontjából

leghatékonyabb program a „Normál pamut 60 °C” és a „Normál pamut 40 °C”, amelyet úgy választhat ki, hogy hozzáadja az „Intensive” (Intenzív) funkciót a „Cotton 60 °C” (Pamut 60 °C) és a „Cotton 40 °C” (Pamut 40 °C) programhoz. Üzembe helyezés után futtassa a Kalibrációs üzemmódot (lásd 34. oldal). Ezeknél a programoknál a tényleges vízhőmérséklet eltérhet a megállapított hőmérséklettől.

5. A berendezés faltól való távolsága nem számít bele a feltüntetett mélységbe.

Modell Program Hőmérséklet (°C) Kapacitás (kg) Program időtartama (perc) Maradék nedvességtartalom

Vízfogyasztás (ℓ/program) Energiafogyasztás (kWh/program) WF1702**** Cotton (Pamut) 20 3,5 131 57 38 0,30 Cotton (Pamut) + Intensive (Intenzív) 40 3,5 157 53 38 0,67
