NAUDOJIMO INSTRUKCIJA WF1602NHWGYLE SAMSUNG

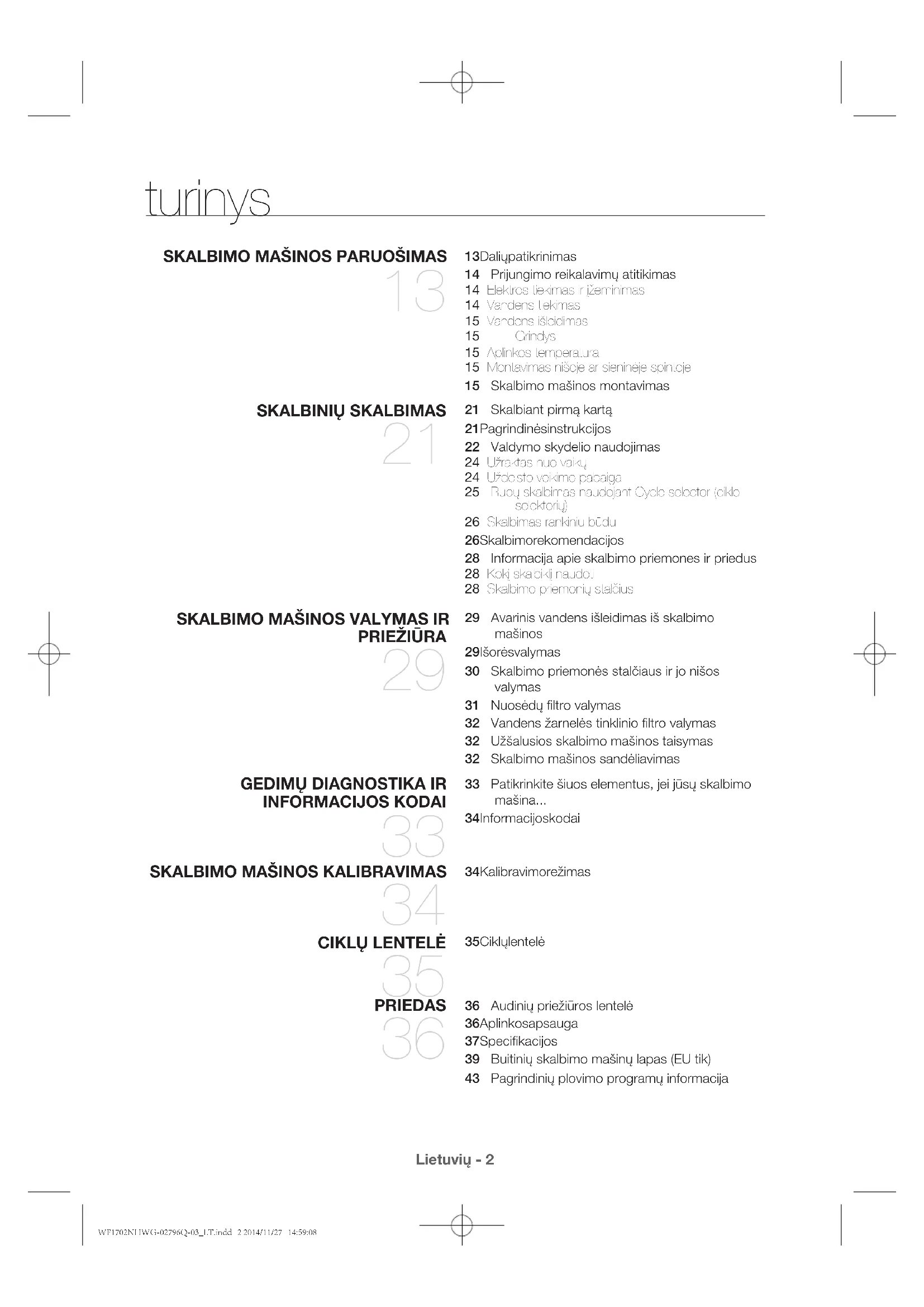

13 Dalių patikrinimas 14 Prijungimo reikalavimų atitikimas 14 Elektros tiekimas ir įžeminimas 14 Vandens tiekimas 15 Vandens išleidimas 15 Grindys 15 Aplinkos temperatūra 15 Montavimas nišoje ar sieninėje spintoje 15 Skalbimo mašinos montavimas SKALBINIŲ SKALBIMAS

21 Skalbiant pirmą kartą 21 Pagrindinės instrukcijos 22 Valdymo skydelio naudojimas 24 Užraktas nuo vaikų 24 Uždelsto veikimo pabaiga 25 Rūbų skalbimas naudojant Cycle selector (ciklo selektorių) 26 Skalbimas rankiniu būdu 26 Skalbimo rekomendacijos 28 Informacija apie skalbimo priemones ir priedus 28 Kokį skalbiklį naudoti 28 Skalbimo priemonių stalčius

29 Avarinis vandens išleidimas iš skalbimo mašinos 29 Išorės valymas 30 Skalbimo priemonės stalčiaus ir jo nišos valymas 31 Nuosėdų filtro valymas 32 Vandens žarnelės tinklinio filtro valymas 32 Užšalusios skalbimo mašinos taisymas 32 Skalbimo mašinos sandėliavimas

33 Patikrinkite šiuos elementus, jei jūsų skalbimo mašina... 34 Informacijos kodai

35 Ciklų lentelė PRIEDAS

36 Audinių priežiūros lentelė 36 Aplinkos apsauga 37 Specifikacijos 39 Buitinių skalbimo mašinų lapas (EU tik) 43 Pagrindinių plovimo programų informacija WF1702NHWG-02796Q-03_LT.indd 2 2014/11/27 14:59:08Lietuvių - 3 saugos informacija Sveikiname įsigijus „Samsung ActivFresh™“ skalbyklę. Šiame vadove pateikiama svarbi informacija apie šio prietaiso įrengimą, naudojimą ir priežiūrą. Tam, kad išnaudotumėte visus šios skalbyklės privalumus bei savybes, perskaitykite šį vadovą.

KĄ REIKIA ŽINOTI APIE SAUGOS INSTRUKCIJAS

Perskaitykite visą šį vadovą – tada žinosite, kaip saugiai ir našiai naudoti savo naujojo prietaiso savybes ir funkcijas; vadovą laikykite saugioje vietoje netoli prietaiso, kad jį galėtumėte paskaityti ateityje. Prietaisą naudokite tik numatyta paskirtimi, kaip aprašyta šiame instrukcijų vadove. Šiame vadove pateikti perspėjimai ir svarbios saugos instrukcijos nenumato visų įmanomų sąlygų ir aplinkybių, kurios gali susiklostyti. Skalbyklę įrengdami, prižiūrėdami ir naudodami privalote vadovautis sveika nuovoka, būti atsargūs ir rūpestingi. Toliau pateiktos instrukcijos taikomos įvairiems modeliams.Jūsų skalbyklės savybės gali šiek tiek skirtis nuo šiame vadove aprašomų skalbyklių savybių, taip pat šiai skalbyklei gali būti taikome ne visi perspėjamieji ženklai. Jei kiltų klausimų, kreipkitės į artimiausią techninės priežiūros centrą arba pagalbos bei informacijos ieškokite internete, tinklalapyje www.samsung.com. SVARBŪS SAUGOS SIMBOLIAI IR ĮSPĖJIMAI Šiame naudotojo vadove naudojamų piktogramų ir ženklų reikšmė: ĮSPĖJIMAS Pavojai arba nesaugus eksploatavimas, dėl kurio galite patirti rimtą traumą, žūtį ir (arba) sugadinti turtą. DĖMESIO Pavojai arba nesaugus eksploatavimas, dėl kurio galite patirti traumą ir (arba) sugadinti turtą. DĖMESIO Tam, kad naudodami skalbyklę sumažintumėte gaisro, sprogimo, elektros smūgio arba traumos tikimybės, paisykite šių pagrindinių saugos instrukcijų: Nebandykite. Neišardykite. Nelieskite. Tiksliai laikykitės nurodymų. Ištraukite maitinimo laido kištuką iš sienos lizdo. Įsitikinkite, kad skalbyklė būtų įžeminta, kad išvengtumėte elektros šoko. Pagalbos kreipkitės į aptarnavimo centrą. Pranešimas. Šie perspėjamieji ženklai skirti jus ir kitus asmenis apsaugoti nuo traumų. Prašom nepriekaištingai jų paisyti. Perskaitę šį skyrių, jį laikykite saugioje vietoje, kad galėtumėte paskaityti vėliau. Prieš eksploatuodami prietaisą perskaitykite visas instrukcijas. Šis prietaisas, kaip ir bet kuri kita elektros ar judamųjų dalių turinti įranga, kelia potencialų pavojų. Tam, kad prietaisą galėtumėte eksploatuoti saugiai, susipažinkite su jo eksploatavimo procedūromis ir jį naudodami būkite atsargūs. WF1702NHWG-02796Q-03_LT.indd 3 2014/11/27 14:59:09Lietuvių - 4 ĮSPĖJIMAS saugos informacija ĮSPĖJIMAS: Siekiant skalbimo metu sumažinti gaisro, sprogimo, elektros smūgio arba susižeidimo pavojų, laikykitės toliau išvardintų pagrindinių atsargumo priemonių. Neleiskite vaikams (ar gyvūnams) žaisti su skalbykle arba ant jos. Skalbyklės durelės iš vidaus atsidaro sunkiai, todėl vaikai gali rimtai susižeisti, jei įstrigtų viduje. Šis prietaisas neskirtas naudotis asmenims (įskaitant ir vaikus) su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis arba asmenims, neturintiems pakankamai patirties ir žinių, nebent jie, naudojantis šiuo prietaisu, būtų prižiūrimi ar vadovaujami asmens, atsakingo už jų saugumą. Vaikus prižiūrėkite, neleiskite jiems žaisti su prietaisu. Naudojimui Europoje: Šį prietaisą gali naudoti vyresni nei 8 metų vaikai ir asmenys su ribotais fiziniais, jutimo ar protiniais gebėjimais arba asmenys, neturintys pakankamai patirties ir žinių, nebent jie, naudodamiesi šiuo prietaisu, būtų prižiūrimi ar susipažinę su naudojimo instrukcijomis. Prietaisas nėra skirtas žaisti vaikams. Vaikai, jei nėra prižiūrimi suaugusiųjų asmenų, negali valyti prietaiso ar atlikti techninių priežiūros darbų. Jei maitinimo laidas pažeistas, kad išvengtumėte pavojų, jį turi pakeisti gamintojas ar įgaliotasis atstovas, arba atitinkamai kvalifikuotas asmuo. WF1702NHWG-02796Q-03_LT.indd 4 2014/11/27 14:59:09Lietuvių - 5 Šis įrenginys turėtų būti pastatytas taip, kad būtų lengva pasiekti maitinimo lizdą, vandentiekio ir vandens ištekėjimo vamzdžius. Jei prietaiso pagrinde yra vėdinimo angos, kilimas neturi jų uždengti. Reikia naudoti naujus su prietaisu pateikiamus žarnelių rinkinius, o senų žarnelių rinkinių pakartotinai nenaudoti. PERSPĖJIMAS: kad išvengtumėte pavojų dėl netyčinio šilumos saugiklio išjungimo, šio prietaiso nereikėtų maitinti per išorinį perjungimo įrenginį, pvz., laikmatį ar prijungiant prie elektros grandinės, kurią komunalinė įmonė dažnai įjungia ir išjungia. WF1702NHWG-02796Q-03_LT.indd 5 2014/11/27 14:59:09Lietuvių - 6 ITIN SVARBŪS ĮRENGIMO PERSPĖJAMIEJI ŽENKLAI Būtina, kad šį prietaisą įrengtų kvalifikuotas specialistas arba techninių paslaugų bendrovė. - Jei nebus paisoma šio nurodymo, asmuo gali patirti elektros smūgį, gali kilti gaisras, sprogimas, sutrikti prietaiso veikimas arba asmuo gali patirti traumą. Šis prietaisas sunkus, jį kelkite atsargiai. Maitinimo laido kištuką įkiškite į AC 220-240V / 50 Hz / 15 A sieninį arba aukštai esantį elektros lizdą; šį lizdą naudokite tik šiam prietaisui prijungti. Nenaudokite ilginamojo laido. - Jei sieninis lizdas bus naudojamas ir kitiems prietaisams jungti per šakotuvą arba naudojant ilginamąjį laidą, asmuo gali patirti elektros smūgį arba gali kilti gaisras. - Patikrinkite, ar maitinimo įtampos, dažnio ir srovės stiprumo vertės yra tokios pačios, kaip ir vertės, nurodytos gaminio specifikacijose. Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. Elektros kištuką tvirtai įkiškite į sieninį elektros lizdą. Nuo elektros kištuko išvadų ir kontakto taškų sausu audiniu reguliariai valykite visas pašalines medžiagas, pavyzdžiui, dulkes ir vandenį. - Ištraukite elektros kištuką ir jį nuvalykite sausu audiniu. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. Elektros kištuką į sieninį lizdą kiškite tinkama kryptimi, kad laidas eitų link grindų. - Jei elektros kištuką į lizdą kišite priešinga kryptimi, gali būti pažeisti kabelyje esantys elektros laidai ir asmuo gali patirti elektros smūgį arba gali kilti gaisras. Visas pakavimo medžiagas laikykite vaikams nepasiekiamoje vietoje, nes jos vaikams gali kelti pavojų. - Jei vaikas ant galvos užsimaus maišelį, jis gali uždusti. Pažeidus prietaisą, elektros kištuką arba elektros laidą, kreipkitės į artimiausią techninės priežiūros centrą. Šį prietaisą būtina tinkamai įžeminti. Prietaisui įžeminti nenaudokite dujų vamzdžio, plastikinio vandentiekio vamzdžio ar telefono linijos. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį, gali kilti gaisras, sprogimas arba sutrikti prietaiso veikimas. - Elektros kištuko niekada nekiškite į lizdą, kuris nėra tinkamai įžemintas; taip pat pasirūpinkite, kad lizdas tenkintų vietos ir valstybinius reikalavimus. Prietaiso negalima įrengti arti šildytuvo ir lengvai užsiliepsnojančių medžiagų. Prietaiso negalima įrengti drėgnoje, tepaluotoje, dulkėtoje vietoje, taip pat tiesioginiams saulės spinduliams ar vandeniui (lietui) atviroje vietoje. Prietaiso negalima įrengti vietoje, kurioje temperatūra yra žema. - Dėl šerkšno gali sprogti vamzdžiai. Prietaiso negalima įrengti vietoje, kurioje gali nutekėti dujų. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. Nenaudokite elektros transformatoriaus. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. Nenaudokite pažeisto elektros kištuko, elektros laido ar neįtvirtinto sieninio elektros lizdo. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. saugos informacija ĮSPĖJIMAS WF1702NHWG-02796Q-03_LT.indd 6 2014/11/27 14:59:09Lietuvių - 7 Netemkite paėmę už elektros laido, jo smarkiai nesulenkite. Elektros laido nesusukite, neužmegzkite mazgo. Elektros laido nekabinkite ant metalinio daikto, ant elektros laido nedėkite sunkių daiktų, jo nekiškite tarp daiktų, jo negrūskite į tarpą už prietaiso. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. Ištraukdami elektros kištuką, netraukite paėmę už elektros laido. - Elektros kištuką ištraukite suėmę už kištuko. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. Elektros laido ir vamzdžių neklokite tokiose vietose, kur galėtumėte už jų užkliūti.

ĮSPĖJAMIEJI ĮRENGIMO ŽENKLAI

Prietaisą reikia įrengti taip, kad galėtumėte pasiekti elektros kištuką. - Jei nepaisysite šio nurodymo, dėl elektros srovės nuotėkio asmuo gali patirti elektros smūgį arba gali kilti gaisras. Prietaisą įrenkite ant lygių, tvirtų grindų, galinčių išlaikyti prietaiso svorį. - Jei nepaisysite šio nurodymo, gali atsirasti nenormali vibracija, prietaisas gali imti judėti, kelti triukšmą arba gali sutrikti jo veikimas. ITIN SVARBŪS NAUDOJIMO PERSPĖJAMIEJI ŽENKLAI Jei prietaisas užtvindomas, nedelsdami atjunkite vandens tiekimą bei elektros maitinimą ir kreipkitės į artimiausią techninės priežiūros centrą. - Elektros kištuko nelieskite drėgnomis rankomis. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį. Jei prietaisas skleidžia keistus garsus, degėsių kvapą arba atsiranda dūmų, nedelsdami ištraukite elektros kištuką ir kreipkitės į artimiausią techninės priežiūros centrą. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. Atsiradus dujų nuotėkiui (pavyzdžiui, propano dujų, suskystintųjų dujų ir kt.), patalpą nedelsdami išvėdinkite ir nelieskite elektros kištuko. Nelieskite prietaiso ir elektros laido. - Nenaudokite ventiliatoriaus. - Dėl žiežirbos gali kilti sprogimas arba gaisras. Neleiskite vaikams žaisti skalbyklėje arba ant jos. Prietaisą išmesdami nuimkite skalbyklės durelių svirtį. - Jei nepaisysite šio nurodymo, vaikas prietaise gali užsitrenkti ir uždusti. Prieš naudodami prietaisą būtinai nuimkite skalbyklės apačioje pritvirtintas pakavimo medžiagas (kempinę, polistirolą). ĮSPĖJIMAS DĖMESIO WF1702NHWG-02796Q-03_LT.indd 7 2014/11/27 14:59:09Lietuvių - 8 Neskalbkite benzinu, žibalu, benzolu, dažų skiedikliu, alkoholiu ar kitomis lengvai užsiliepsnojančiomis ar sprogiomis medžiagomis užterštų gaminių. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį, gali kilti gaisras arba sprogimas. Naudodami prietaisą (kai vyksta skalbimas esant aukštai temperatūrai, džiovinimas, gręžimas) nebandykite naudodami jėgą atidaryti skalbyklės durelių. - Iš skalbyklės ištekėjęs vanduo gali nudeginti, grindys gali tapti slidžios. Galite patirti traumą. - Dureles atidarant naudojant jėgą, galite sugadinti gaminį arba patirti traumą. Nekiškite rankų po skalbykle. - Galite patirti traumą. Elektros kištuko nelieskite drėgnomis rankomis. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį. Kai prietaisas veikia, jo neišjunkite ištraukdami elektros kištuką. - Elektros kištuką vėl įkišant į sieninį elektros lizdą, jis gali imti kibirkščiuoti, todėl galite patirti elektros smūgį arba gali kilti gaisras. Neleiskite vaikams arba asmenims su negalia prietaiso naudoti be priežiūros. Neleiskite vaikams lipti į prietaiso vidų. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį, nudegti arba patirti traumą. Po veikiančia skalbykle nekiškite rankų arba metalinių daiktų. - Galite patirti traumą. Prietaiso nebandykite išjungti traukdami už elektros laido – visada tvirtai suimkite kištuką ir jį iš lizdo traukite tiesiai. - Dėl pažeisto elektros laido gali susidaryti trumpasis jungimas, kilti gaisras ir (arba) galite patirti elektros smūgį. Prietaiso nebandykite patys remontuoti, išmontuoti arba modifikuoti. - Nenaudokite jokio saugiklio (pavyzdžiui, varinio, plieno laidų ir kt.); naudokite tik standartinį saugiklį. - Prireikus prietaisą remontuoti arba pakartotinai įrengti, kreipkitės į artimiausią techninės priežiūros centrą. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį, gali sutrikti prietaiso veikimas arba asmuo gali patirti traumą. Jei į prietaisą pateko pašalinių medžiagų, pavyzdžiui, vandens, ištraukite elektros kištuką ir kreipkitės į artimiausią techninės priežiūros centrą. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. Jei vandens tiekimo žarna atsijungia nuo čiaupo ir prietaisą užtvindo vanduo, ištraukite elektros kištuką. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. Ištraukite elektros kištuką, jei prietaisas ilgą laiką nenaudojamas arba griaudint / žaibuojant. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. saugos informacija WF1702NHWG-02796Q-03_LT.indd 8 2014/11/27 14:59:09Lietuvių - 9

ĮSPĖJAMIEJI NAUDOJIMO ŽENKLAI

Jei skalbyklė užteršiama pašalinėmis medžiagomis, pavyzdžiui, plovikliu, nešvarumais, maisto atliekomis ir pan., ištraukite elektros kištuką ir skalbyklę nuvalykite drėgnu, minkštu audiniu. - Jei nepaisysite šio nurodymo, gali nublukti prietaiso spalva, jis gali deformuotis, būti pažeistas arba surūdyti. Nuo stipraus smūgio gali sudūžti priekinis stiklas. Skalbyklę naudokite atsargiai. - Sudužus stiklui galite susižeisti. Pašalinus vandens tiekimo triktį arba pakartotinai prijungiant vandens tiekimo žarną, čiaupą atsukite lėtai. Čiaupą atsukite lėtai ir po to, kai prietaisas ilgą laiką buvo nenaudojamas. - Vandens tiekimo žarnoje arba vandentiekio vamzdyje esantis slėgis gali pažeisti kokią nors prietaiso dalį arba gali atsirasti vandens nuotėkis. Jei prietaisui veikiant sutrinka vandens išleidimas, patikrinkite, ar neatsirado gedimo, susijusio su išleidimu. - Jei dėl gedimo, susijusio su išleidimu, skalbyklė užtvindoma ir toliau naudojama, asmuo gali patirti elektros smūgį, o dėl elektros nuotėkio gali kilti gaisras. Skalbinius gerai sudėkite į skalbyklę, kad jų neprispaustų durelės. - Jei durelės prispaudžia skalbinius, skalbiniai arba skalbyklė gali būti pažeisti, taip pat gali ištekėti vanduo. Kai skalbyklė nenaudojama, būtinai užsukite čiaupą. - Pasirūpinkite, kad būtų tinkamai priveržtas vandens tiekimo žarnos jungties varžtas. - Jei nepaisysite šio nurodymo, gali būti apgadintas turtas arba asmuo gali patirti traumą. Patikrinkite, ar guminiai tarpikliai neužteršti pašalinėmis medžiagomis (atliekomis, siūlais ir kt.). - Jei blogai uždaromos durelės, gali atsirasti vandens nuotėkis. Prieš eksploatuodami gaminį atsukite čiaupą ir patikrinkite, ar tvirtai priveržtas vandens tiekimo žarnos jungtis ir ar nėra vandens nuotėkio. - Jei varžtas arba vandens tiekimo žarnos jungtis blogai priveržti, gali atsirasti vandens nuotėkis. Nurodymai gaisro arba sprogimo tikimybei sumažinti: - Esant tam tikroms sąlygoms karšo vandens sistemoje, pavyzdžiui, dvi ar daugiau savaičių nenaudojamame karšto vandens kaitintuve, gali atsirasti vandenilio dujų. VANDENILIO DUJOS YRA SPROGSTAMOSIOS. Jei karšto vandens sistema nebuvo naudota dvi ar daugiau savaičių, prieš naudodami skalbyklę atsukite visus namuose esančius karšto vandens čiaupus ir leiskite vandeniui kelias minutes tekėti. Taip išleisite visas susikaupusias vandenilio dujas. Vandenilio dujos lengvai užsiliepsnoja, todėl atlikdami šią procedūrą nerūkykite ir neuždekite atviros liepsnos.Nutekėjus dujoms, patalpą nedelsiant išvėdinkite; nelieskite elektros kištuko. Gaminys, kurį įsigijote, skirtas naudoti tik buityje. Gaminio naudojimas verslo tikslais laikomas netinkamu. Tokiu atveju gaminiui netaikoma standartinė „Samsung“ garantija, ir „Samsung“ neprisiima jokios atsakomybės už gedimus ar žalą dėl tokio netinkamo naudojimo. DĖMESIO WF1702NHWG-02796Q-03_LT.indd 9 2014/11/27 14:59:09Lietuvių - 10 Ant prietaiso nesistokite, ant jo nedėkite jokių daiktų (pavyzdžiui, skalbinių, degančių žvakių, degančių cigarečių, lėkščių, chemikalų, metalinių daiktų ir pan.). - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį, gali sutrikti prietaiso veikimas arba asmuo gali patirti traumą. Ant prietaiso paviršiaus nepurkškite lakių medžiagų, pavyzdžiui, priemonių vabzdžiams naikinti. - Jos ne tik kenksmingos žmogui, bet asmuo gali patirti elektros smūgį, gali kilti gaisras arba sutrikti prietaiso veikimas. Arti skalbyklės nelaikykite daiktų, kurie sukuria elektromagnetinį lauką. - Jei nepaisysite šio nurodymo, gali sutrikti prietaiso veikimas ir dėl to galite patirti traumą. Vykstant skalbimui aukštos temperatūros vandenyje arba džiovinimo metu išleidžiamas karštas vanduo, todėl jo nelieskite. - Galite nusideginti arba patirti traumą. Skalbti, gręžti arba džiovinti vandens nepraleidžiančius sėdynių užvalkalus, kilimėlius arba drabužius (*) galima tik tuo atveju, jei prietaisas turi tokių gaminių skalbimo programą. - Neskalbkite storų, kietų kilimėlių, net jei ant jų priežiūros etiketės yra skalbyklės ženklas. - Jei nepaisysite šio nurodymo, dėl stiprios vibracijos asmuo gali patirti traumą arba gali būti pažeista skalbyklė, sienos, grindys arba drabužiai.

• Vilnonė patalynė, apsiaustai nuo lietaus, žvejybos liemenės, slidinėjimo kelnės, miegamieji maišai, sauskelnių apdangalai, maudymosi kostiumėliai, dviračių, motociklų, automobilių uždengimo gaminiai ir kt. Skalbyklės nenaudokite išėmę skalbiklio dėžutę. - Jei nepaisysite šio nurodymo, dėl vandens nuotėkio asmuo gali patirti elektros smūgį arba traumą. Džiovinimo metu arba vos pasibaigus džiovinimui nelieskite būgno vidinių paviršių – jie karšti. - Galite nusideginti. Atidarę skalbiklio dėžutę, į ją nekiškite rankos. - Jei nepaisysite šio nurodymo, ranką gali sugriebti skalbiklio ėmimo įtaisas ir galite patirti traumą. Į skalbyklę dėkite tik skalbinius (nedėkite batų, maisto atliekų, gyvūnų). - Jei nepaisysite šio nurodymo, dėl stiprios vibracijos galite sugadinti skalbyklę, gyvūnai gali patirti traumą arba žūti. Mygtukų nespaudykite aštriais daiktais, pavyzdžiui, smeigtukais, peiliais, nagais ir pan. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba traumą. Neskalbkite gaminių, užterštų aliejais, kremais ar losjonais, kurie paprastai parduodami odos priežiūros parduotuvėse arba masažo centruose. - Jei nepaisysite šio nurodymo, gali deformuotis guminis tarpiklis ir atsirasti vandens nuotėkis. Būgne ilgam laikui nepalikite metalinių daiktų, pavyzdžiui, sąsagų arba plaukų smeigtukų, taip pat baliklio. - Dėl jų būgnas gali pradėti rūdyti. - Jei būgno paviršiuje atsiranda rūdžių, paviršių sutepkite valomąja priemone (neutralaus poveikio) ir ją nuvalykite kempine. Niekada nenaudokite metalinio šepečio. Niekada tiesiogiai nenaudokite sauso valymo priemonių ir neskalbkite, nemirkykite ir negręžkite skalbinių, kurie užteršti sauso valymo priemonėmis. - Dėl jų gali įvykti spontaniškas užsidegimas, nes alyvai oksiduojantis susidaro karštis. Nenaudokite karšto vandens iš aušinamųjų / kaitinamųjų prietaisų. - Jei nepaisysite šio nurodymo, gali sutrikti skalbyklės veikimas. saugos informacija WF1702NHWG-02796Q-03_LT.indd 10 2014/11/27 14:59:09Lietuvių - 11 Skalbyklėje nenaudokite natūralaus rankų muilo. - Jam sukietėjus ir susikaupus skalbyklės viduje, gali sutrikti gaminio veikimas, jis gali prarasti spalvą, imti rūdyti arba gali atsirasti blogas kvapas. Didelių gaminių, pavyzdžiui, patalynės neskalbkite skalbinių tinklelyje. - Į skalbinių tinklelį dėkite kojines ir liemenėles; skalbkite kartu su kitais skalbiniais. - Jei nepaisysite šio nurodymo, dėl stiprios vibracijos galite patirti traumą. Nenaudokite sukietintųjų skalbiklių. - Jei skalbyklėje jų susikaups, gali atsirasti vandens nuotėkis. Jei skalbyklės pagrinde yra ventiliacijos angos, pasirūpinkite, kad jų neuždengtų kilimas ar kitos kliūtys. Pasirūpinkite, kad visų drabužių, kuriuos skalbsite, kišenės būtų tuščios. - Kieti, aštrūs daiktai, pavyzdžiui, monetos, sąsagos, vinys, varžtai ar akmenukai, prietaisą gali smarkiai apgadinti. Neskalbkite drabužių su didelėmis sagtimis, sagomis ar kitomis sunkiomis metalinėmis detalėmis. ITIN SVARBŪS VALYMO PERSPĖJAMIEJI ŽENKLAI Prietaiso nevalykite tiesiai ant jo purkšdami vandenį. Nenaudokite valiklio, kurio sudėtyje yra daug rūgšties. Prietaiso nevalykite benzolu, skiedikliu arba alkoholiu. - Jei nepaisysite šio nurodymo, gali pakisti prietaiso spalva, atsirasti deformacijų, pažeidimų, asmuo gali patirti elektros smūgį arba gali kilti gaisras. Prieš valydami arba vykdydami techninę priežiūrą, iš sieninio elektros lizdo ištraukite prietaiso elektros kištuką. - Jei nepaisysite šio nurodymo, asmuo gali patirti elektros smūgį arba gali kilti gaisras. ĮSPĖJIMAS WF1702NHWG-02796Q-03_LT.indd 11 2014/11/27 14:59:09Lietuvių - 12 INSTRUKCIJOS DĖL EEĮ ATLIEKŲ (WEEE) ŽYMĖJIMO Tinkamas šio gaminio išmetimas (elektros ir elektroninės įrangos atliekos) (Valstybėse, kuriose yra atskiros surinkimo sistemos) Šis ženklas, pateiktas ant gaminio, jo priedų ar dokumentacijoje, nurodo, kad gaminio ir jo elektroninių priedų (pvz., įkroviklio, ausinių, USB kabelio) negalima išmesti kartu su kitomis buitinėmis atliekomis gaminio naudojimo laikui pasibaigus. Kad būtų išvengta galimos nekontroliuojamo atliekų išmetimo žalos aplinkai arba žmonių sveikatai ir skatinamas aplinką tausojantis antrinių žaliavų panaudojimas, atskirkite šiuos elementus nuo kitų rūšių atliekų ir atiduokite perdirbti. Informacijos kur ir kaip pristatyti šiuos elementus saugiai perdirbti, privatūs vartotojai turėtų kreiptis į parduotuvę, kurioje šį gaminį pirko, arba į vietos valdžios institucijas. Verslo vartotojai turėtų kreiptis į savo tiekėją ir peržiūrėti pirkimo sutarties sąlygas. Tvarkant atliekas, šio gaminio ir jo elektroninių priedų negalima maišyti su kitomis pramoninėmis atliekomis. saugos informacija WF1702NHWG-02796Q-03_LT.indd 12 2014/11/27 14:59:09Lietuvių - 13 01 parengimas naudojimui skalbimo mašinos paruošimas Pasirūpinkite, kad jūsų montuotojas atidžiai laikytųsi šių instrukcijų tam, kad jūsų nauja skalbimo mašina dirbtų tinkamai ir kad nebūtų pavojaus susižeisti skalbiant. DALIŲ PATIKRINIMAS Saugiai išpakuokite savo skalbimo mašiną ir įsitikinkite, kad gavote visas žemiau nurodytas dalis. Jei skalbimo mašinai padaryta žala transportavimo metu arba komplekte trūksta dalių, kreipkitės į „Samsung“ klientų aptarnavimo centrą ar savo „Samsung“ atstovą. Veržliaraktis Varžtų angų dangteliai Vandens tiekimo žarnelė Žarnelės kreiptuvas Gaubtelio fiksatorius

• Varžtų angų dangteliai: Varžtų angų dangtelių skaičius priklauso nuo modelio (3-5 dangteliai). Skalbimo priemonių stalčiusValdymo skydelisDurelėsReguliuojamos kojelėsViršusKištukasVandens išleidimo žarnelėNuosėdų filtrasAvarinio išleidimo vamzdelisFiltro dangtelisBūgnasFiksatoriaus svirtelėWF1702NHWG-02796Q-03_LT.indd 13 2014/11/27 14:59:09Lietuvių - 14 skalbimo mašinos paruošimas

PRIJUNGIMO REIKALAVIMŲ ATITIKIMAS

Elektros tiekimas ir įžeminimas Kad išvengtumėte nereikalingo gaisro, elektros šoko ar susižeidimų pavojaus, visas elektros laidų vedimas ir įžeminimas turi būti atliktas remiantis nacionalinio elektros kodo „ANSI/FNPA“ Nr.70 naujausia pataisa bei vietiniais kodais ir potvarkiais. Tinkama šio prietaiso elektros priežiūra yra prietaiso savininko asmeninė atsakomybė. Niekada nenaudokite pailginimo laido. Naudokite tik tą maitinimo laidą, kuris pateikiamas su jūsų skalbimo mašina. Ruošiantis prijungimui, įsitikinkite, kad jūsų el. maitinimo lizdas siūlo:

• 220V~240V 50Hz 15 AMP saugiklį ar srovės pertraukiklį

• Atskirą linijos grandinę, teikiančią elektrą tik jūsų skalbimo mašinai Jūsų skalbimo mašina turi būti įžeminta. Jei jūsų skalbimo mašina blogai veiktų ar sugestų, jos įžeminimas, elektros srovę nuvesdamas mažiausios varžos keliu, sumažins elektros šoko galimybę. Prie jūsų skalbimo mašinos pridedamas maitinimo laidas, turintis trišakį įžeminimo laidą, skirtą naudoti tinkamai įmontuotam ir įžemintam lizdui. Niekada nejunkite įžeminimo laido prie plastikinių vandentiekio sistemos dalių, dujų tinklų ar karšto vandens vamzdžių. Neteisingas įrenginio įžeminimo laido prijungimas gali baigtis elektros šoku. Pasikonsultuokite su kvalifikuotu elektriku ar aptarnavimo specialistu, jei nesate tikri, ar skalbimo mašina tinkamai įžeminta. Nemodifikuokite kištuko, kuris pateikiamas su skalbimo mašina. Jei jis neatitinka lizdo, kvalifikuotas elektrikas turėtų įmontuoti tinkamą lizdą. Vandens tiekimas Jūsų skalbimo mašina tinkamai prisipildys, jei vandens slėgis yra 50 kPa ~ 800 kPa. Vandens slėgis, mažesnis nei 50 kPa, gali sukelti vandens vožtuvo gedimą ir neleisti vandens vožtuvui iki galo užsidaryti. Arba skalbimo mašina gali užtrukti ilgiau nei numatyta prisipildyti vandeniu, ko pasekoje skalbimo mašina išsijungia. (Valdyme įdiegtas prisipildymo laiko limitas, suprojektuotas taip, kad atsilaisvinus vidinei žarnelei, išvengtumėte persipildymo/patvinimo.) Vandens čiaupai turi būti 122cm atstumu nuo jūsų skalbimo mašinos nugaros, kad pridedamos įleidimo žarnelės pasiektų jūsų skalbimo mašiną. Dauguma santechnikos reikmenų parduotuvių parduoda įvairių ilgių įleidimo žarneles, iki 305cm ilgio. Galite sumažinti pratekėjimo ir vandens padarytos žalos riziką:

• Jeivandensčiaupailengvaipasiekiami.

• Užsukdamičiaupus,kaiskalbimomašinanenaudojama.

• Periodiškaipatikrindami,arvandensįleidimožarnosnepraleidžiavandens. Prieš naudodami skalbimo mašiną pirmą kartą, patikrinkite visus vandens vožtuvo sujungimus ir ar nekiauri čiaupai. ĮSPĖJIMASĮSPĖJIMASWF1702NHWG-02796Q-03_LT.indd 14 2014/11/27 14:59:10Lietuvių - 15 01 parengimas naudojimui Vandens išleidimas „Samsung“ rekomenduoja 65cm ilgio slėgimo vamzdį.Išleidimo žarnelė turi būti nuvesta iki slėgimo vamzdžio per išleidimo žarnelės sąvaržą. Slėgimo vamzdis turi būti pakankamai didelis, kad jame tilptų išorinis išleidimo vamzdžio skersmuo. Išleidimo žarnelė pritvirtinama gamykloje. Grindys Kad skalbimo mašina gerai veiktų, turi būti statoma ant tvirtai išklotų grindų. Gali prireikti sutvirtinti medines grindis, kad sumažintumėte vibraciją ir/ar nesubalansuotą apkrovą. Kilimai ir minkšti plytelių paviršiai yra pagalbiniai vibracijų ir jūsų skalbimo mašinos polinkio šiek tiek judėti sukimosi ciklo metu faktoriai. Niekada nemontuokite savo skalbimo mašinos ant pakylos ar menkai paremtos konstrukcijos. Aplinkos temperatūra Nemontuokite savo skalbimo mašinos vietose, kur vanduo gali užšalti, kadangi jūsų skalbimo mašinos vandens vožtuve, siurblyje ir žarnelėse visada lieka šiek tiek vandens. Linijose užšalęs vanduo gali pažeisti dirželius, siurblį ir kitus komponentus. Montavimas nišoje ar sieninėje spintoje Kad tinkamai ir saugiai veiktų, jūsų naujoji skalbimo mašina turėtų stovėti tokiu atstumu nuo kitų daiktų: Iš šonų - 25 mm Iš galo - 51 mm Iš viršaus - 25 mm Iš priekio - 465 mm Jei ir skalbimo mašina, ir džiovintuvas yra montuojami kartu, nišos ar sieninės spintos priekis turi turėti mažiausiai 465 mm nekliudomą oro angą. Tik jūsų skalbimo mašinai nebūtina atskira oro anga.

SKALBIMO MAŠINOS MONTAVIMAS

1 ŽINGSNIS Vietos parinkimas Prieš montuodami skalbimo mašiną, įsitikinkite, kad vieta:

• Turitvirtą,lygųpaviršiųbekiliminėsargrindųdangos,kurikliudytųventiliacijai

• Yraapsaugotanuotiesioginėssaulėsšviesos

• Yratolinuošilumosšaltinių,tokiųkaipbenzinasardujos

• Turipakankamaivietostam,kadskalbimomašinanestovėtųantsavomaitinimolaido. WF1702NHWG-02796Q-03_LT.indd 15 2014/11/27 14:59:10Lietuvių - 16 2 ŽINGSNIS Transportavimo varžtų pašalinimas Prieš naudodami skalbimo mašiną, iš galinės jos dalies išimkite penkis transportavimo varžtus.

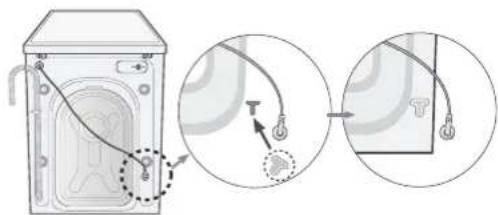

1. Atlaisvinkite visus varžtus pridedamu veržliarakčiu.

2. Prilaikykite varžtą veržliarakčiu ir ištraukite jį per plačiąją

angos dalį. Procedūrą kartokite kiekvienam varžtui.

3. Uždenkite angas su tam skirtais plastikiniais dangteliais.

4. Saugokite transportavimo varžtu, jei dar kartą prireiktų transportuoti jūsų skalbimo mašiną

ateityje. Pakavimo medžiagos gali būti pavojingos vaikams; visas pakavimo medžiagas (plastikinius maišus, polistirolą ir t. t.) laikykite vaikams nepasiekiamoje vietoje. Įstatykite gaubtelio fiksatorių (viena iš papildomų dalių, esančių plastikiniame įpakavime) į skylę gaminio gale, iš kurios pašalinote maitinimo laidą. skalbimo mašinos paruošimas ĮSPĖJIMAS WF1702NHWG-02796Q-03_LT.indd 16 2014/11/27 14:59:10Lietuvių - 17 01 parengimas naudojimui 3 ŽINGSNIS Stabilizavimo kojelių reguliavimas Montuodami savo skalbimo mašiną, įsitikinkite, kad maitinimo laidas, vandens tiekimas ir išleidimas yra lengvai prieinami.

1. Įstumkite skalbimo mašiną į vietą.

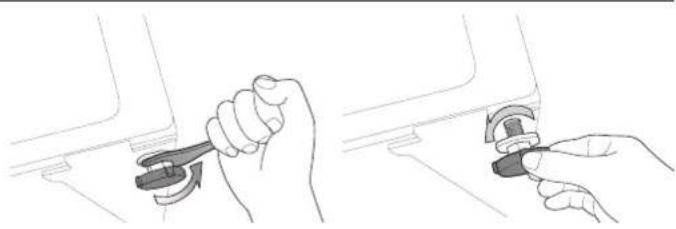

2. Stabilizuokite skalbimo

mašiną ranka įsukdami ir išsukdami stabilizavimo kojeles tiek, kiek reikia.

3. Kai jūsų skalbimo mašina stabiliai stovi, priveržkite veržles

naudodamiesi veržliarakčiu, pridedamu su jūsų skalbimo mašina. 4 ŽINGSNIS Vandens tiekimo ir išleidimo prijungimas Vandens tiekimo žarnelės prijungimas

1. Paimkite L formos alkūninę jungiamąją detalę,

skirtą šalto vandens tiekimo žarnai, ir prijunkite ją prie šalto vandens įsiurbimo įrenginio, esančio skalbyklės gale. Priveržkite ranka. Vieną vandens tiekimo žarnelės galą reikia prijungti prie skalbimo mašinos, o kitą – prie vandens čiaupo. Neįtempkite vandens tiekimo žarnelės. Jei žarnelė per trumpa, ją pakeiskite ilgesne, aukštam slėgiui tinkama žarnele.

2. Kitą šalto vandens tiekimo žarnelės galą

prijunkite prie kriauklės šalto vandens tiekimo čiaupo ir priveržkite ranka. Jei reikia, galite pakeisti vandens tiekimo žarnelės padėtį skalbimo mašinos gale, atlaisvindami jungiamąją detalę, sukdami žarnelę ir iš naujo priverždami jungiamąją detalę. Rinktiniams modeliams su papildomu karšto vandens įsiurbimu:

1. Paimkite raudoną L formos alkūninę jungiamąją detalę, skirtą karšto vandens tiekimo žarnelei

ir ją prijunkite prie raudono, karšto vandens įsiurbimo įrenginio, esančio skalbyklės gale. Priveržkite ranka.

2. Kitą karšto vandens tiekimo žarnelės galą prijunkite prie kriauklės karšto vandens tiekimo

čiaupo ir priveržkite ranka.

3. Naudokite Y formos dalį, jei norite naudoti šaltą vandenį.

WF1702NHWG-02796Q-03_LT.indd 17 2014/11/27 14:59:10Lietuvių - 18 skalbimo mašinos paruošimas Vandens tiekimo žarnelės prijungimas (rinktiniai modeliai)

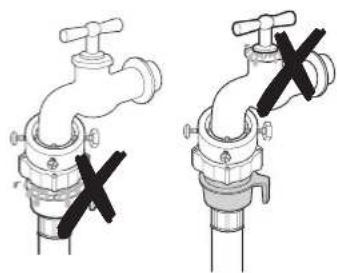

1. Nuo vandens tiekimo žarnelės nuimkite adapterį.

2. Pirmiausia kryžminiu atsuktuvu atlaisvinkite keturis

adapterio varžtus. Po to laikydami adapterį, rodyklės kryptimi sukite (2) dalį tol, kol atsiras 5 mm tarpelis.

3. Užmaukite adapterį ant čiaupo ir stumiant jį į viršų, stipriai

priveržkite varžtus. Rodyklės kryptimi sukite (2) dalį ir sujunkite (1) ir (2).

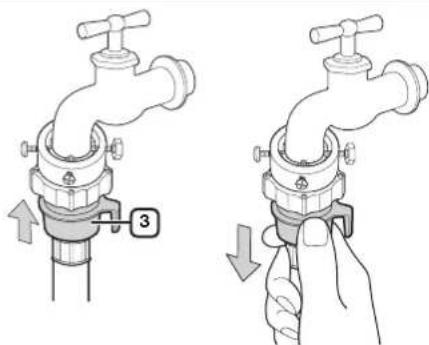

4. Prie adapterio prijunkite vandens tiekimo žarnelę.

Kai atleisite (3) dalį, žarnelė spragteldama automatiškai prisijungs prie adapterio. Vandens tiekimo žarnelę prijungus prie adapterio, įsitikinkite, kad ji prijungta teisingai patraukdami vandens tiekimo žarnelę žemyn.

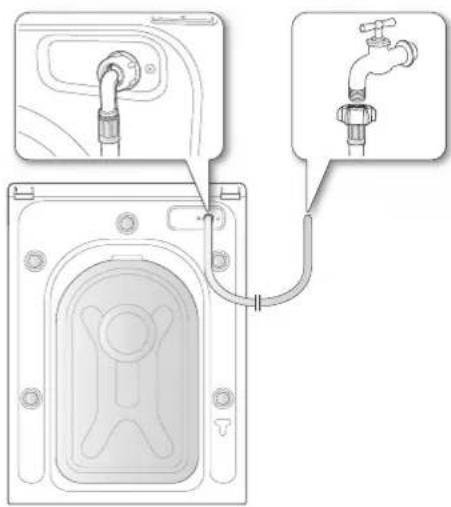

5. Kitą vandens tiekimo žarnelės galą prijunkite prie vandens

įleidimo vožtuvo, esančio skalbimo mašinos gale. Sukdami pagal laikrodžio rodyklę, iki galo prisukite žarną. Adapteris Vandens tiekimo žarnelė

Vandens čiaupas WF1702NHWG-02796Q-03_LT.indd 18 2014/11/27 14:59:11Lietuvių - 19 01 parengimas naudojimui

6. Atsukite vandenį ir įsitikinkite, kad vanduo neprateka pro

vandens vožtuvą, čiaupą ar adapterį. Jei vanduo prateka, pakartokite ankstesnius žingsnius. Nenaudokite savo skalbimo mašinos, jei vanduo prateka. Tai gali sukelti elektros šoką ar sužeidimą.

• Jei vandens čiaupas turi užsukamo tipo čiaupą, prijunkite vandens tiekimo žarną kaip parodyta. Vandens tiekimui naudokite įprastinį čiaupą. Jei čiaupas yra kvadratinis arba per didelis, prieš kišdami čiaupą į adapterį, nuimkite tarpinę.

ĮSPĖJIMAS WF1702NHWG-02796Q-03_LT.indd 19 2014/11/27 14:59:11Lietuvių - 20 Vandens išleidimo žarnelės prijungimas Vandens išleidimo žarnelės galas gali būti naudojamas trijose pozicijose:

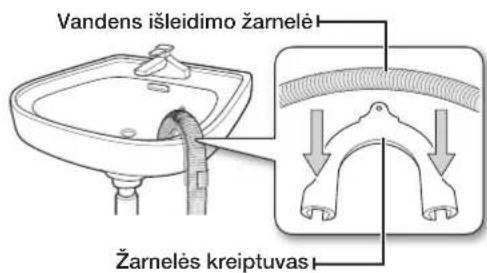

1. Uždėjus ant kriauklės krašto: Vandens išleidimo žarnelė turi būti 60 – 90 cm aukštyje.

Norėdami, kad jos galas būtų sulenktas, naudokite tam skirtą plastikinį žarnelės laikiklį. Kad žarnelė negalėtų judėti, pritvirtinkite laikiklį prie sienos kabliu arba prie čiaupo virve.

2. Pritvirtinus prie kriauklės vandens išleidimo vamzdžio atšakos: Išleidimo vamzdžio atšaka

turi būti virš kriauklės sifono, o žarnelės galas – ne mažesniame kaip 60 cm aukštyje virš žemės.

3. Išleidimo vamzdyje: Mes rekomenduojame naudoti 65 cm aukščio vertikalų vamzdį; jis turi

būti ne trumpesnis kaip 60 cm ir ne ilgesnis kaip 90 cm. Slėgimo vamzdis turi būti:

• mažiausiai5cmskersmens.

• jominimalitėkmėsgaliaturibūti60litrųperminutę. 5 ŽINGSNIS Jūsų skalbimo mašinos prijungimas prie maitinimo Maitinimo laidą prijunkite prie sieninio lizdo – kintamos srovės 220-240 V / 50 Hz patvirtinto elektros lizdo, apsaugoto saugikliu arba grandinės pertraukikliu. (Norėdami daugiau informacijos apie elektros ir įžeminimo reikalavimus, žr. 14 psl.) Bandomasis paleidimas Sumontavę skalbimo mašiną, paleiskite skalavimo ir gręžimo ciklą, kad patikrintumėte, ar mašina veikia tinkamai. skalbimo mašinos paruošimas 60 ~ 90 cmVandens išleidimo žarnelėŽarnelės kreiptuvas60 ~ 90 cmWF1702NHWG-02796Q-03_LT.indd 20 2014/11/27 14:59:11Lietuvių - 21 02 Skalbinių krūvoS SkalbimaS skalbinių skalbimas Naudojantis naująja „Samsung“ skalbimo mašina, sunkiausia bus nuspręsti, kuriuos skalbinius skalbti pirmiausia.

SKALBIANT PIRMĄ KARTĄ

Prieš pirmąjį skalbimą būtina atlikti visą skalbimo ciklą tuščia mašina (t.y. be skalbinių).

1. Paspauskite mygtuką Power (maitinimas).

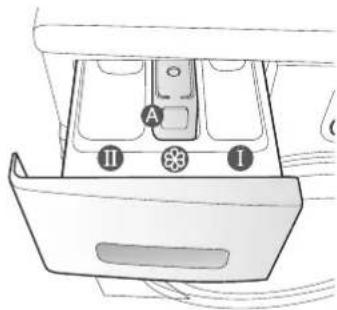

2. Į skalbimo priemonių stalčiaus skalbiklio skyrių

įpilkite šiek tiek skalbiklio.

3. Įjunkite vandens tiekimą skalbimo mašinai.

4. Paspauskite mygtuką Start/Pause (paleidimas /

pristabdymas). Taip pašalinsite visą vandenį, kuris galėjo likti skalbyklėje po gamintojo atlikto bandomojo ciklo. Skyrius : Nuskalbimo priemonė arba krakmolas. Skyrius : Pagrindinio skalbimo priemonė, vandens minkštiklis, išankstinio mirkymo priemonė, baliklis ir dėmių išėmiklis. Skyrius : Priedai, pvz., audinių minkštiklis arba formavimo priemonė (pilkite ne daugiau nei apatinis įdėklo „A“ kraštas (MAX)).

PAGRINDINĖS INSTRUKCIJOS

1. Įdėkite skalbinius į skalbimo mašiną.

Neperkraukite skalbimo mašinos. Naudodamiesi lentele 27 psl. nustatykite skalbinių partijos dydį, atsižvelgdami į skalbinių tipą.

• Įsitikinkite,kadtarpdureliųnepatekoskalbinių,nestaigalisukeltivandenspratekėjimą.

• Pasibaigusskalbimocikluiantpriekinėsguminėsskalbyklėsdaliesgaliliktiskalbiklio. Pašalinkite bet kokį užsilikusį skalbiklį, nes jis gali sukelti vandens pratekėjimą.

• Neskalbkitenepralaidžiųvandeniuigaminių.

2. Uždarykite dureles taip, kad jos užsisklęstų.

3. Įjunkite maitinimą.

4. Į dozatoriaus stalčių įpilkite skalbiklio ir priedų.

5. Pasirinkite skalbinių partijai tinkamą ciklą ir parinktis.

Užsidegs skalbimo indikatorius ir ekrane bus parodyta apytikslė ciklo trukmė.

6. Paspauskite mygtuką Start/Pause (paleidimas / pristabdymas).

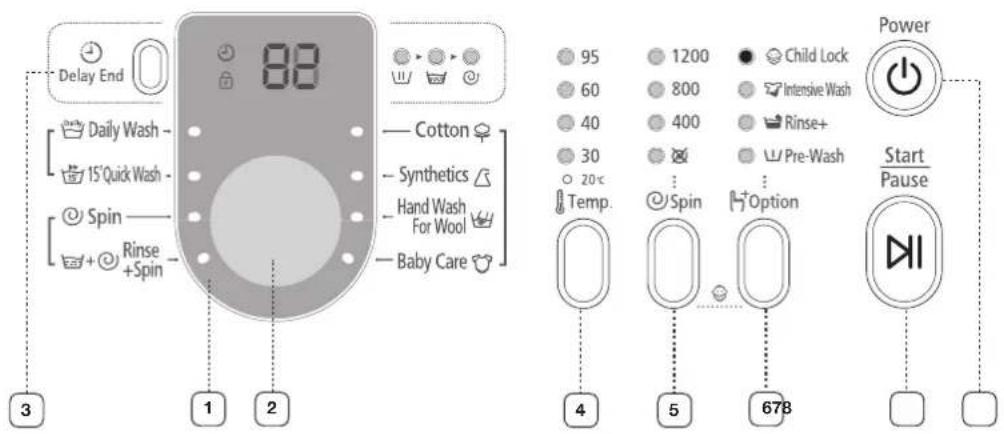

SKAITMENINIS GRAFINIS EKRANAS Parodo likusį skalbimo ciklo laiką, visą ciklo informaciją ir klaidų pranešimus. Ciklo selektorius Parinkite ciklui vartymo būdą ir apsisukimų greitį. Išsamios informacijos ieškokite skyriuje „Rūbų skalbimas naudojant Cycle selector (ciklo selektorių)“ (25 psl.). Cotton (medvilnė)( ) - Vidutiniškai ar mažai suteptiems medvilniniams audiniams, paklodėms ir užvalkalams, staltiesėms, apatiniams rūbams, rankšluosčiams, marškiniams ir pan. Synthetics (sintetika)( ) - Vidutiniškai ar mažai suteptoms palaidinėms, marškiniams ir pan., pagamintiems iš poliesterio (dioleno, treviros), poliamido (perlono, nailono) ar panašių derinių. Hand Wash for Wool (skalbimas rankomis skalbiant vilną)( ) - Tik skalbimo mašina skalbiamiems vilnos gaminiams. Skalbinių partija turi būti mažesnė nei 2 kg.

Vilnos skalbimo ciklo metu skalbiniai skalbiami nesmarkiu supimu. Skalbimo metu vykdomas nesmarkus supimas ir mirkymas, kad vilnos pluoštas nesusitrauktų, nebūtų deformuotas ir skalbiniai būtų išskalbti itin švelniu būdu. Toks skalbyklės veikimo pertrūkis nėra triktis.

• Vilnos skalbimo ciklo metu rekomenduojama naudoti neutralų skalbiklį – tada skalbimas bus kokybiškesnis, bus labiau tausojamas vilnos pluoštas. Baby Care (kūdikių drabužėliai)( ) - Skalbimas aukšta vandens temperatūra su papildomu skalavimu, kad neliktų skalbiklio liekanų plonuose drabužėliuose. Daily Wash (įprastas skalbimas)( ) – naudokite kasdien nešiojamiems gaminiams, kaip apatiniai drabužiai ir marškiniai. Trumpa programa testavimo institutams. 15’Quick Wash(15 min. spartusis skalbimas)( ) - Lengvai suteptiems drabužiams, kurių jums reikia greitai.

• Vertės (15 minučių) gali skirtis nuo nurodytų verčių – tai priklauso nuo vandens slėgio, vandens kietumo, įleidžiamo vandens temperatūros, patalpos temperatūros, skalbinių tipo ir kiekio, sutepimo lygio, naudojamo skalbiklio, įtampos svyravimų elektros tinkle ir parinktų papildomų parinkčių. skalbinių skalbimas

WF1702NHWG-02796Q-03_LT.indd 22 2014/11/27 14:59:12Lietuvių - 23 02 Skalbinių krūvoS SkalbimaS

• Kai skalbiate naudodami 15 min. sparčiojo skalbimo programą, nedideliam kiekiui (mažiau nei 2 kg) skalbinių skalbti naudokite nedidelį kiekį skalbiklio. Jei naudosite pernelyg daug skalbiklio, po skalbimo jo gali likti. Spin (gręžimas)( ) – Atlieka papildomą gręžimo ciklą, kad išgręžtų dar geriau. Rinse + Spin (skalauti ir išgręžti)( ) - naudokite partijoms, kurias tereikia išskalauti arba skalavimui su audinių minkštikliu. UŽDELSTO VEIKIMO PABAIGOS PASIRINKIMO MYGTUKAS Pakartotinai spauskite šį mygtuką, kol įjungsite reikiamą uždelsto veikimo pabaigos parinktį (nuo 3 iki 19 valandų vienos valandos žingsniu). Rodoma valanda reiškia skalbimo ciklo pabaigos laiką. TEMPERATŪROS PASIRINKIMO MYGTUKAS Pakartotinai spausdami šį mygtuką, pasirinkite vieną iš galimų vandens temperatūros parinkčių: (20˚C(Visoslemputėsužgęsta),30˚C,40˚C,60˚Cir95˚C). GRĘŽIMO PASIRINKIMO MYGTUKAS Pakartotinai spauskite šį mygtuką ir pasirinkite vieną iš galimų gręžimo greičių. WF1702 / WF1602 Visos lemputės užgęsta,

400, 800, 1200+ a/m WF1700 / WF1600 Visos lemputės užgęsta,

400, 800, 1000+ a/m „No spin (be gręžimo) “ - Skalbiniai lieka būgne, bet paskutinį kartą išleidus vandenį gręžimas nevykdomas. „Rinse Hold (skalavimo sulaikymas) (Visos lemputės užgęsta) “ – Skalbiniai kurį laiką mirksta galutinio skalavimo vandenyje. Kad skalbinius būtų galima išimti, turi būti atliktas ciklas Drain (vandens išleidimas) arba Spin (gręžimas). SKALBIMO PARINKČIŲ PASIRINKIMO MYGTUKAS Paspauskite šį mygtuką, kad pakartotinai įjungtumėte galimas skalbimo parinktis: Pre-Wash (nuskalbimas) Rinse+(skalavimas+) Intensive (intensyvus) Pre-Wash (nuskalbimas) + Rinse+(skalavimas+) Pre-Wash (nuskalbimas) + Intensive (intensyvus) Rinse+(skalavimas+) Intensive (intensyvus) Pre-Wash (nuskalbimas) + Rinse+(skalavimas+) Intensive (intensyvus) (išjungti) Pre-Wash (nuskalbimas): Paspauskite šį mygtuką, kad pasirinktumėte prewash (nuskalbimo) funkciją.Prewash (nuskalbimas) galimas tik šiuose cikluose: Cotton (medvilnė)( ), Synthetics (sintetika) ( ), Baby care (kūdikių drabužėliai)( ), Daily Wash (įprastas skalbimas)

Rinse+(skalavimas+): Paspauskite šį mygtuką, jei norite pridėti papildomus skalavimo ciklus. Intensive (intensyvus): Spauskite šį mygtuką, jei skalbiniai yra labai purvini ir jiems reikalingas intensyvus skalbimas. Kiekvienas ciklas yra prailginamas. PALEIDIMO/ SUSTABDYMO PASIRINKIMO MYGTUKAS Spauskite, jei norite laikinai sustabdyti ir vėl paleisti skalbimo ciklą. MAITINIMO MYGTUKAS Paspaudę vieną kartą - įjungsite skalbimo mašiną, paspaudę dar kartą – išjungsite. Jei įjungus skalbimo mašinos elektros tiekimą ilgiau kaip 10 minučių nepaspaudžiamas joks mygtukas, mašinos maitinimas automatiškai išsijungia.

WF1702NHWG-02796Q-03_LT.indd 23 2014/11/27 14:59:13Lietuvių - 24 Užraktas nuo vaikų Funkcija Child Lock (užraktas nuo vaikų) leidžia užrakinti mygtukus, kad nebūtų galima pakeisti jūsų pasirinkto skalbimo ciklo. Įjungimas/išjungimas Jei norite įjungti arba išjungti funkciją Child Lock (užraktas nuo vaikų), kartu nuspauskite mygtukus Spin (gręžimas)( ) ir Option (parinkčių)( ) ir palaikykite 3 sekundes. „Child Lock (užraktas nuo vaikų) “ užsižiebs, kai įjungsite šią funkciją. Įjungus funkciją Child Lock (užraktas nuo vaikų), veikia tik Power (maitinimas)( ) mygtukas. Funkcija Child Lock (užraktas nuo vaikų) lieka įjungta net išjungus ir vėl įjungus maitinimą arba atjungus ir vėl prijungus maitinimo laidą Uždelsto veikimo pabaiga Uždelsto veikimo pabaigaGalite nustatyti skalbimo mašiną, kad automatiškai pabaigtų skalbimą vėliau, pasirinkdami delsą nuo 3 iki 19 valandų (1 valandos žingsniu). Rodomas laikas reiškia skalbimo pabaigos laiką.

1. Rankiniu arba automatiniu būdu nustatykite skalbimo mašiną, atsižvelgdami į skalbiamų

2. Pakartotinai spauskite mygtuką Delay End(uždelsto veikimo pabaiga)( ) tol, kol

nustatysite delsos laiką.

3. Paspauskite mygtuką Start/Pause (paleidimas / pristabdymas)(

). Užsidegs „Delay End (uždelsto veikimo pabaiga) “ indikatorius ir laikrodis pradės skaičiuoti atgal, kol bus pasiektas nustatytas laikas.

4. Norėdami atšaukti funkciją Delay End (uždelsto veikimo pabaiga), paspauskite mygtuką

Power (maitinimas)( ), tada vėl įjunkite skalbimo mašiną. skalbinių skalbimas 3 SEK.WF1702NHWG-02796Q-03_LT.indd 24 2014/11/27 14:59:14Lietuvių - 25

02 SKALBINIŲ KRŪVOS SKALBIMAS

Rūbų skalbimas naudojant Cycle selector (ciklo selektorių) Jūsų naujoji skalbimo mašina palengvina drabužių skalbimą, nes naudoja bendrovės „Samsung“ automatinę valdymo sistemą „Fuzzy Control“. Kai pasirenkate skalbimo programą, mašina nustato reikiamą temperatūrą, skalbimo trukmę ir skalbimo greitį.

1. Atsukite kriauklės vandens čiaupą.

2. Paspauskite mygtuką Power (maitinimas)(

4. Po vieną laisvai sudėkite skalbinius į būgną, neprikraudami per daug.

5. Uždarykite dureles.

6. Į atitinkamą skyrių įpilkite skalbiklio, minkštiklio ir nuskalbimo priemonės (jei reikia).

Prewash (nuskalbimas) galimas tik šiuose cikluose: Cotton (medvilnė)( ), Synthetics (sintetika)( ), Baby Care (kūdikių drabužėliai)( ), ir Daily Wash (įprastas skalbimas)( ). Jis būtinas tik tada, kai drabužiai labai sutepti.

7. Naudodamiesi Cycle Selector (ciklo selektorių), pasirinkite tinkamą ciklą pagal audinio

tipą: Cotton (medvilnė)( ), Synthetics (sintetika)( ), Hand Wash For Wool (skalbimas rankomis skalbiant vilną)( ), Baby Care (kūdikių drabužėliai)( ), Daily Wash (įprastas skalbimas)( ), 15’Quick Wash(15 min. spartusis skalbimas)(

. Valdymo skyde užsidegs atitinkami indikatoriai.

8. Šiuo metu, paspausdami atitinkamą mygtuką, galite nustatyti skalbimo temperatūrą,

skalavimų skaičių, gręžimo greitį, delsimo trukmę.

9. Paspauskite Start/Pause (paleidimas/sustabdymas) mygtuką ir prasidės skalbimas.

Užsidegs proceso indikatorius ir ekrane pasirodys likęs ciklo laikas. Pauzės parinktis 5 minučių laikotarpyje nuo skalbimo pradžios, galite pridėti / išimti skalbiamus daiktus.

1. Paspauskite mygtuką Start/Pause (paleidimas/sustabdymas)(

) kad atrakintumėte dureles. Durelių atidaryti negalima, jei skalbyklėje vanduo per KARŠTAS arba jo lygis per AUKŠTAS.

2. Uždarykite dureles ir paspauskite mygtuką Start/Pause (paleidimas/sustabdymas)(

kad tęstumėte skalbimą. Kai ciklas baigiamas: Visam ciklui pasibaigus, maitinimas išsijungs automatiškai.

1. Atidarykite dureles.

2. Išimkite skalbinius.

WF1702NHWG-02796Q-03_LT.indd 25 2014/11/27 14:59:15Lietuvių - 26 Skalbimas rankiniu būdu Drabužius galite skalbti rankiniu būdu, nenaudodami ciklo parinkimo.

1. Atsukite vandenį.

2. Paspauskite skalbyklės mygtuką Power (maitinimas)(

4. Po vieną laisvai sudėkite skalbinius į būgną, neprikraudami per daug.

5. Uždarykite dureles.

6. Į atitinkamus skyrius įpilkite skalbimo priemonės, jei reikia, minkštiklio arba nuskalbimo

7. Paspauskite mygtuką Temp.(temperatūra)(

)kadpasirinktumėtetemperatūrą.(20˚C(Visos lemputėsužgęsta),30˚C,40˚C,60˚Cir95˚C).

8. Paspauskite mygtuką Option (Parinkčių)(

), kad galėtumėte išrinkti „Rinse+“ papildomam skalavimo laikui pridėti Atitinkamai pailgės skalbimo trukmė.

9. Paspauskite mygtuką Spin (gręžimas)( ) kad pasirinktumėte gręžimo greitį.

Skalavimo sulaikymo programa leidžia išimti iš skalbimo mašinos dar šlapius drabužius. ( : No Spin (be gręžimo), Visos lemputės užgęsta: Rinse Hold (skalavimo sulaikymas) )

10. Pakartotinai spauskite mygtuką Delay End (uždelsto veikimo pabaiga)( ) kad

pasirinktumėte galimą užlaikymo parinktį (nuo 3 iki 19 valandų vienos valandos žingsniu). Rodomas laikas reiškia skalbimo pabaigos laiką.

11. Paspauskite Start/Pause (paleidimas/sustabdymas)(

) mygtuką ir skalbyklė pradės vykdyti ciklą. SKALBIMO REKOMENDACIJOS Vadovaukitės šiomis paprastomis rekomendacijomis, kad skalbiniai būtų skalbiami kuo švariau ir efektyviau. Prieš skalbdami visada patikrinkite ant rūbų esančią priežiūros etiketę. Rūšiuokite ir skalbkite skalbinius pagal šias savybes:

• Priežiūros etiketę: rūšiuokite skalbinius į medvilninius, mišraus pluošto, sintetinius, šilkinius, vilnonius ir dirbtinio šilko.

• Spalvą: atskirkite baltus ir spalvotus drabužius. Naujus spalvotus drabužius skalbkite atskirai.

• Dydį: skalbimas pagerės, jei kartu skalbsite įvairių dydžių gaminius.

• Jautrumą: gležnus audinius skalbkite atskirai, naujiems gaminiams iš grynos vilnos, užuolaidoms ir šilkiniams gaminiams skalbti naudokite programą Delicate (švelnūs audiniai). Žr. skalbiamų gaminių etiketes arba šios instrukcijos priede pateiktą audinių priežiūros schemą. Kišenių ištuštinimas Prieš kiekvieną skalbimą ištuštinkite visas skalbinių kišenes. Maži, kieti netaisyklingos formos daktai, tokie kaip monetos, peiliai, segtukai ir sąvaržėlės gali pakenkti jūsų skalbimo mašinai. Neskalbkite skalbinių su didelėmis sagtimis, sagomis ar kitomis sunkiomis metalinėmis dalimis. Metalinės drabužių dalys gali sugadinti ir drabužius, ir skalbyklę. Drabužius su dekoratyvinėmis sagomis ir išsiuvinėtus drabužius prieš skalbiant išverskite į kitą pusę. Jei skalbiant kelnių arba švarkų užtrauktukai yra atsegti, gali būti pažeistas gręžimo krepšys. Skalbiant užtrauktukai turi būti užsegti ir įtvirtinti virvele. Drabužiai su ilgais raiščiais gali susipinti su kitais drabužiais ir juos pažeisti. Būtinai pririškite raiščius prieš pradėdami skalbti. Medvilnės nuskalbimas Naudodami naująją skalbimo mašiną ir modernias skalbimo priemones, pasieksite geriausių skalbimo rezultatų, taip pat sutaupysite energijos, laiko, vandens ir skalbimo priemonių. Tačiau, jei medvilnė ypač nešvari, naudokite nuskalbimo funkciją su fermentų pagrindu pagaminta skalbimo priemone. skalbinių skalbimas WF1702NHWG-02796Q-03_LT.indd 26 2014/11/27 14:59:15Lietuvių - 27

02 SKALBINIŲ KRŪVOS SKALBIMAS

Skalbinių partijos dydžio nustatymas Neperkraukite skalbimo mašinos, antraip skalbiniai gali būti prastai išskalbti. Naudodamiesi toliau pateikta lentele nustatykite skalbinių partijos dydį atsižvelgdami į skalbinių tipą. Audinio tipas Skalbinių partijos svoris Modelis WF1702 WF1700 WF1602 WF1600 Cotton (medvilnė) - vidutiniškai/mažai sutepti - labai sutepti 7,0 kg 6,0 kg Synthetics (sintetika) 3,0 kg 2,5 kg Hand Wash For Wool (skalbimas rankomis skalbiant vilną) 2,0 kg 2,0 kg

• Jeiskalbiniainesurūšiuoti(ekranedega„UE“), perskirstykite partiją. Esant nesurūšiuotiems skalbiniams, gali sumažėti gręžimo efektyvumas.

• Skalbiantpatalynęarantklodes,skalbimolaikasgalipailgėtiarbasumažėtigręžimo efektyvumas.

• Patalyneiirantklodėmsrekomenduojamaspartijosdydisyra1,8kgarmažiau. Liemenėles (skalbiamas vandeniu) būtinai įdėkite į skalbimo tinklą (įsigyjamas atskirai).

• Metalinėsliemenėliųdalysgaliišlystiperaudinįirsugadinti skalbinius. Todėl būtinai įdėkite jas į tankų skalbimo tinklą.

• Maži,lengvidrabužiai,pvz.,puskojinės,pirštinės,kojinėsirnosinės, gali patekti tarp durelių. Įdėkite juos į tankų skalbimo tinklą. Neskalbkite skalbimo tinklo vieno be kitų skalbinių. Tai gali sukelti nenormalias vibracijas, dėl kurių gali pasislinkti mašina ir sužeisti žmones. DĖMESIO WF1702NHWG-02796Q-03_LT.indd 27 2014/11/27 14:59:15Lietuvių - 28

INFORMACIJA APIE SKALBIMO PRIEMONES IR PRIEDUS

Kokį skalbiklį naudoti Skalbimo priemonę rinkitės atsižvelgdami į audinio tipą (medvilniniai, sintetiniai, jautrūs, vilnoniai gaminiai), spalvą, skalbimo temperatūrą ir jų nešvarumą. Visada naudokite „mažai putojantį“ skalbiklį, skirtą automatinėms skalbimo mašinoms. Vadovaukitės skalbimo priemonės gamintojo rekomendacijomis, atsižvelgdami į skalbinių svorį, jų nešvarumą ir vandens kietumą jūsų regione. Jei nežinote, koks yra vandens kietumas, kreipkitės į vandens tiekėją. Nenaudokite sukietėjusio skalbiklio, nes jis gali likti skalavimo cikle. Dėl to mašina gali skalauti netinkamai arba užsikimšti nutekamasis vamzdis. Kai skalbiate naudodami vilnos programą, paisykite toliau pateiktų instrukcijų.

• Vilnaiskalbtinaudokitetikneutralauspoveikioskystąskalbiklį

• Jeinaudositeskalbimomiltelius,jųgaliliktiskalbiniuoseirjiegalipažeistimedžiagą (vilną). Skalbimo priemonių stalčius Jūsų skalbimo mašinoje yra atskiri skyriai skalbiklio ir audinių minkštiklio dozavimui. Prieš paleisdami mašiną, supilkite visas skalbimo priemones į atitinkamus skyrius. NEATIDARYKITE skalbimo priemonių stalčiaus veikiant skalbimo mašinai.

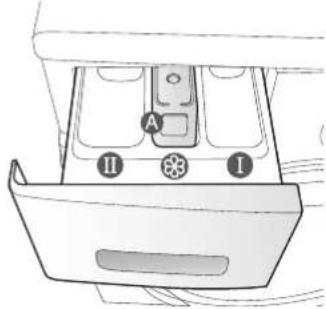

1. Ištraukite skalbimo priemonių stalčių, esantį kairėje valdymo skydelio pusėje.

2. Prieš paleisdami mašiną, supilkite rekomenduojamą skalbimo priemonės kiekį tiesiai į

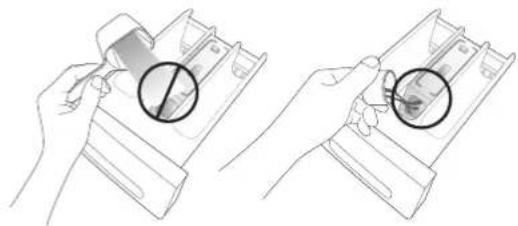

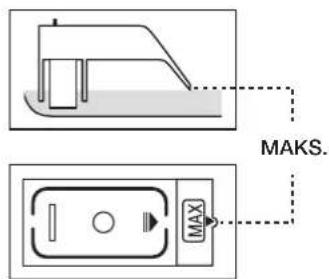

3. Įpilkite rekomenduojamą audinių minkštiklio kiekį į

minkštiklio skyrių , jei būtina. Į minkštiklio skyrių (

NEPILKITE jokių skalbiklio miltelių / skystų skalbiklių.

4. Jei naudojate nuskalbimo funkciją, įpilkite

rekomenduojamą skalbiklio kiekį į nuskalbimo skyrių

Jei skalbiate didelius gaminius, NENAUDOKITE šių tipų skalbiklių.

• Tablečiųarbakapsuliųtiposkalbiklių

• Skalbiklių,naudojančiųkamuolįarbatinklelį Prieš pilant į dozatorių, koncentruotą arba tirštą audinių minkštiklį reikia atskiesti trupučiu vandens(kad neužsikimštų nutekamasis vamzdelis). Į skalavimo priemonės skyrių įpylę medžiagos minkštiklio ir uždarydami skalbimo priemonės stalčių būkite atsargūs, kad medžiagos minkštiklis neišsilietų. skalbinių skalbimas MAKS.DĖMESIOWF1702NHWG-02796Q-03_LT.indd 28 2014/11/27 14:59:15Lietuvių - 29

03 VALYMAS IR PRIEŽIŪRA

skalbimo mašinos valymas ir priežiūra Palaikydami skalbimo mašiną švarią, pagerinsite jos darbą, išvengsite nereikalingų taisymų ir prailginsite jos tarnavimo laiką. AVARINIS VANDENS IŠLEIDIMAS IŠ SKALBIMO MAŠINOS

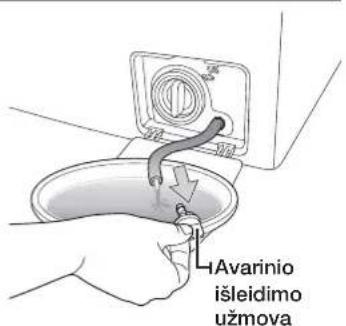

1. Atjunkite skalbimo mašiną nuo el. lizdo.

2. Moneta arba raktu atidarykite filtro dangtelį.

3. Ištraukite avarinio išleidimo vamzdelį ir atskirkite jį nuo

kreiptuvo laikiklio.

4. Nuimkite avarinio išleidimo vamzdelio užmovą.

5. Išleiskite visą vandenį į dubenį.

Likusio vandens gali būti daugiau nei tikėjotės. Paruoškite didelį dubenį.

6. Vėl ant avarinio išleidimo vamzdelio uždėkite užmovą ir

pritvirtinkite vamzdelį prie kreiptuvo laikiklio.

7. Uždarykite filtro dangtelį.

1. Išorinius skalbimo mašinos paviršius, įskaitant valdymo skydelį, nušluostykite minkšta šluoste

ir neabrazyviniu buitiniu valikliu.

2. Nusausinkite paviršius švelnia šluoste.

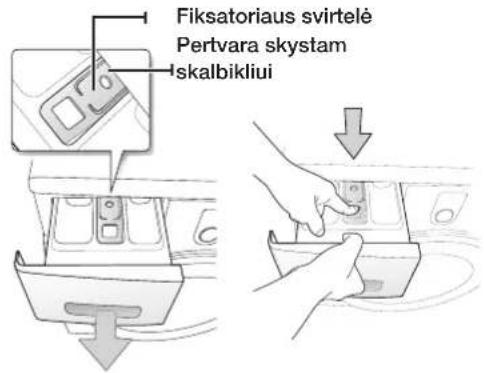

1. Skalbimo priemonės stalčiaus viduje

paspauskite fiksatoriaus svirtelę ir ištraukite stalčių.

2. Išimkite iš skalbimo priemonių stalčiaus

pertvarą skystam skalbikliui.

3. Visas dalis nuplaukite tekančiu vandeniu.

4. Stalčiaus nišas valykite senu dantų šepetėliu.

5. Tvirtai įstatykite pertvarą skystam skalbikliui į stalčių.

6. Įstumkite stalčių atgal į vietą.

7. Kad pašalintumėte visus skalbiklio likučius, įjunkite

skalavimo ciklą be skalbinių būgne. skalbimo mašinos valymas ir priežiūra Fiksatoriaus svirtelė Pertvara skystam skalbikliui WF1702NHWG-02796Q-03_LT.indd 30 2014/11/27 14:59:16Lietuvių - 31

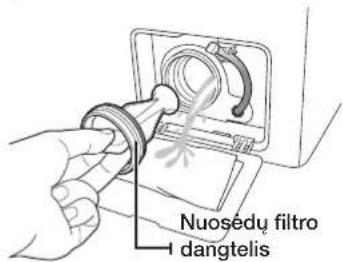

Rekomenduojame valyti nuosėdų filtrą 5 arba 6 kartus per metus, arba kai rodomas klaidos pranešimas „5E“. (Žr. „Avarinis vandens išleidimas iš skalbimo mašinos“, ankstesniame puslapyje.) Prieš valydami nešvarumų filtrą, būtinai ištraukite maitinimo laido kištuką.

1. Pirmiausiai išleiskite likusį vandenį (skaitykite 29 puslapyje

esantį skyrelį „Avarinis vandens išleidimas iš skalbimo mašinos“). Jei filtrą ištrauksite neišleidę likusio vandens, vanduo gali ištekėti.

2. Moneta arba raktu atidarykite filtro dangtelį.

3. Sukdami į kairę atsukite vandens avarinio išleidimo užmovą

ir išleiskite visą vandenį.

4. Atsukite nuosėdų filtro dangtelį.

5. Nuplaukite nuo filtro visus nešvarumus ir kitas medžiagas.

Patikrinkite, ar neužblokuotas už filtro esantis išleidimo siurblio sraigtas.

6. Įsukite atgal filtro dangtelį.

7. Uždarykite filtro dangtelį.

Nešvarumų filtro dangtelio neatidarykite skalbyklei veikiant, nes gali pradėti tekėti karštas vanduo.

• Išvalęltrą,būtinaiuždėkiteltrodangtelį.Jeiltrasišskalbyklės išimtas, skalbyklė gali blogai veikti arba iš jos gali tekėti vanduo.

• Filtrąišvalius,jireikiageraisumontuoti. Nuosėdų filtro dangtelis

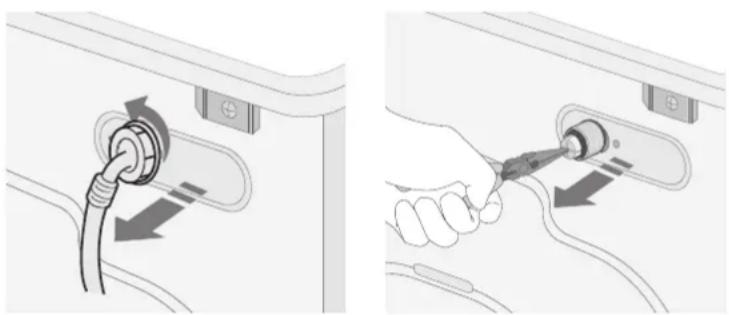

Rekomenduojame valyti vandens žarnelės tinklinį filtrą bent kartą per metus, arba kai rodomas klaidos pranešimas „4E“:

1. Užsukite skalbimo mašinos vandens tiekimą.

2. Atsukite žarnelę nuo skalbimo mašinos galinės dalies. Kad dėl oro slėgio iš žarnelės

nepasipiltų vanduo, užkimškite ją skuduru.

3. Replėmis atsargiai ištraukite tinklinį filtrą iš žarnelės galo ir skalaukite jį vandeniu, kol išvalysite.

Taip pat nuvalykite srieginės jungiamosios dalies vidų ir išorę.

4. Įstatykite filtrą į vietą.

5. Prisukite žarnelę skalbimo mašinos galinėje dalyje.

6. Įsitikinkite, kad visi sujungimai yra sandarūs ir atsukite čiaupą.

UŽŠALUSIOS SKALBIMO MAŠINOS TAISYMAS

Jei yra neigiama temperatūra ir jūsų skalbimo mašina užšalo:

1. Atjunkite skalbimo mašiną nuo elektros tinklo.

2. Pilkite šiltą vandenį ant vandens čiaupo, kad atšiltų vandens tiekimo žarnelė.

3. Atjunkite vandens tiekimo žarnelę ir užmerkite ją šiltame vandenyje.

4. Įpilkite šilto vandens į skalbimo mašinos būgną ir palikite 10 minučių.

5. Vėl prijunkite vandens tiekimo žarną prie vandens čiaupo ir patikrinkite, ar vanduo tiekiamas ir

išleidžiamas normaliai.

SKALBIMO MAŠINOS SANDĖLIAVIMAS

Jei ilgesnį laiką nenaudosite skalbimo mašinos, geriausiai išleisti vandenį ir ją atjungti nuo elektros tinklo. Skalbimo mašinos gali sugesti, jei sandėliuojant žarnelėse ir vidiniuose mazguose paliekamas vanduo.

1. Pasirinkite ciklą Quick Wash (Greitasis skalbimas) ir įpilkite baliklio į baliklio skyrių. Atlikite

skalbimo ciklą be skalbinių.

2. Užsukite čiaupus ir atjunkite vandens tiekimo žarnas.

3. Atjunkite skalbimo mašiną nuo elektros lizdo ir palikite atviras skalbimo mašinos dureles, kad į

būgną galėtų patekti oras. Jei laikėte skalbimo mašiną neigiamoje temperatūroje, prieš naudodami ją vėl, palaukite, kol atitirps vandens likučiai skalbimo mašinoje. skalbimo mašinos valymas ir priežiūra WF1702NHWG-02796Q-03_LT.indd 32 2014/11/27 14:59:16Lietuvių - 33 04 GEDIMŲ DIAGNOSTIKA gedimų diagnostika ir informacijos kodai PATIKRINKITE ŠIUOS ELEMENTUS, JEI JŪSŲ SKALBIMO MAŠINA... PROBLEMA SPRENDIMAS Nepasileidžia • Patikrinkite, ar skalbimo mašina prijungta prie elektros tinklo.

• Patikrinkite, ar durelės gerai uždarytos.

• Patikrinkite, ar atsuktas vandens tiekimo čiaupas.

• Paspauskite mygtuką Start/Pause (paleidimas/sustabdymas). Mašinoje nėra vandens arba jo per mažai

• Pilnai atsukite vandens čiaupą.

• Patikrinkite, ar neužšalusi vandens tiekimo žarnelė.

• Ištiesinkite vandens tiekimo žarneles.

• Išvalykite filtrą vandens tiekimo žarnelėje. Baigus skalbimo ciklą, skalbimo priemonių stalčiuje liko skalbiklio

• Įsitikinkite, kad skalbimo mašina veikia esant pakankamam vandens slėgiui.

• Patikrinkite, ar skalbiklį pilate į skalbimo priemonių stalčiaus vidurį. Skalbimo mašina vibruoja arba veikia pernelyg triukšmingai

• Įsitikinkite, kad skalbimo mašina pastatyta ant lygaus paviršiaus. Jei grindų paviršius nelygus, sureguliuokite skalbimo mašinos kojeles, kad ji stovėtų lygiai.

• Patikrinkite, ar išimti transportavimo varžtai.

• Patikrinkite, ar skalbimo mašina nesiliečia su šalia esančiais daiktais.

• Įsitikinkite, kad skalbinių partija subalansuota. Skalbimo mašina neišleidžia vandens ir / arba negręžia

• Ištiesinkite vandens išleidimo žarnelę. Ištiesinkite žarnelių kilpas.

• Patikrinkite, ar neužsikimšęs nuosėdų filtras. Durelės neatsirakina arba neatsidaro

• Patikrinkite, ar iš būgno išleistas visas vanduo.

• Patikrinkite, ar nešviečia durų užrakinimo funkcijos lemputė. Durų užrakinimo funkcijos lemputė užgęsta ištekėjus vandeniui. Jei vis dar neatsidaro, kreipkitės į vietinį „Samsung“ klientų aptarnavimo centrą. WF1702NHWG-02796Q-03_LT.indd 33 2014/11/27 14:59:16Lietuvių - 34 INFORMACIJOS KODAI Kai mašinos darbas sutrinka, ekrane galite pažiūrėti informacijos kodą. Jei taip atsitiko, išbandykite šioje lentelėje siūlomą sprendimą, tada kreipkitės į klientų aptarnavimo centrą.

• Patikrinkite, ar durelės gerai uždarytos.

• Įsitikinkite, kad už durelių neužkibo skalbinių.

• Patikrinkite, ar vandens tiekimo čiaupas yra atsuktas.

• Patikrinkite vandens slėgį.

• Išvalykite vandens žarnos tinklinį filtrą. Kai skalbimo mašinos ekrane yra rodomas kodas „4E“, 3 minutes yra išleidžiamas vanduo. Tuo metu, Power(maitinimas) mygtukas neveikia.

• Išvalykite nuosėdų filtrą.

• Patikrinkite, ar tinkamai prijungta vandens išleidimo žarnelė.

• Skalbinių partija nesubalansuota. Perskirstykite skalbinius. Jei reikia skalbti tik vieną drabužį, pvz., chalatą ar džinsus, baigiamasis gręžimas gali prastai išgręžti, o ekrane atsirasti „UE“ klaidos pranešimas. cE/3E

• Skambinkite klientų aptarnavimo centrui.

• Klaida rodoma aptikus pernelyg daug putų. Ji taip pat rodoma putų šalinimo metu. Putas pašalinus, pradedamas vykdyti įprastas ciklas. (Toks veikimas yra normalus. Ši klaida skirta apsaugoti nuo trikčių aptikimo funkcijos neveikimo).

• Jei tiekiamos elektros įtampa nestabili, skalbyklės veikimas bus pristabdytas siekiant apsaugoti jos elektros prietaisus.

• Kai įtampa tampa normali, ciklas automatiška tęsiamas. Dėl visų čia neišvardintų kodų arba nepadėjus siūlomam sprendimui, kreipkitės į „Samsung“ klientų aptarnavimo centrą arba vietinį „Samsung“ atstovą. skalbimo mašinos kalibravimas

Samsung“ skalbimo mašina skalbinių svorį nustato automatiškai. Norėdami tiksliau nustatyti skalbinių svorį, sumontavę mašiną įjunkite kalibravimo režimą. Kalibravimo režimas įjungiamas atlikus toliau išvardytus veiksmus.

1. Išimkite iš mašinos visus skalbinius ir išjunkite mašiną.

2. Vienu metu paspauskite mygtuką Temp (temperatūros pasirinkimo) ir Delay End (uždelsto

veikimo pabaigos) ir tuomet Power (maitinimo įjungimo) mygtuką. Mašina įsijungia.

3. Paspauskite mygtuką Start (įjungti), ir įjunkite Calibration Mode (kalibravimo režimą).

4. Būgnas sukasi pagal ir prieš laikrodžio rodyklę apie 3 minutes.

5. Baigus Calibration Mode (kalibravimo režimą), ekrane pasirodo užrašas End(En) (pabaiga) ir

mašina automatiškai išsijungia. Dabar skalbimo mašina paruošta naudoti. gedimų diagnostika ir informacijos kodai WF1702NHWG-02796Q-03_LT.indd 34 2014/11/27 14:59:16Lietuvių - 35 05 CIKLO LENTELĖ ciklų lentelė CIKLŲ LENTELĖ ( vartotojo pasirinkimas) PROGRAMA Maksimalus kiekis(kg) SKALBIKLIS Maks. temp.

Baby Care (kūdikių drabužėliai)(

1. Ciklas su nuskalbimu užtrunka apie 15 minučių ilgiau.

2. Ciklo trukmės duomenys buvo išmatuoti standarte IEC 60456 / EN 60456 nurodytomis sąlygomis.

Sumontavę mašiną įjunkite kalibravimo režimą (žr. 34 psl.).

3. Skalbimo trukmė konkrečiose naudojimo vietose gali skirtis nuo lentelėje nurodytų verčių dėl tiekiamo

vandens slėgio ir temperatūros skirtumų, dėl skalbinių kiekio ir tipo.

4. Pasirinkus funkciją Intensive Wash (intensyvus skalbimas), prailginamas kiekvienas ciklas.

Šie simboliai nurodo kaip prižiūrėti drabužius. Priežiūros etiketėje pateikiami keturi simboliai tokia tvarka: skalbimas, balinimas, džiovinimas / lyginimas ir valymas, jei būtina. Šiuos simbolius vienodai naudoja vietiniai ir užsienio drabužių gamintojai. Vadovaukitės nurodymais priežiūros etiketėje, kad drabužiai tarnautų kaip galima ilgiau ir turėtumėte kuo mažiau priežiūros rūpesčių. Atspari medžiaga Galima lyginti ne didesne kaip 100 ˚Ctemperatūra Švelnus audinys Nelyginti Galimaskalbti95˚Ctemperatūroje Galima valyti sausai naudojant bet kokį valiklį Galimaskalbti60˚Ctemperatūroje Galima valyti sausai tik perchloridu, švelnesniais degalais, grynu alkoholiu ar R113 Galimaskalbti40˚Ctemperatūroje Galima valyti sausai tik aviaciniu kuru, grynu alkoholiu ar R113 Galimaskalbti30˚Ctemperatūroje Sausas valymas draudžiamas Galima skalbti rankomis Džiovinti ištiesus Tik sausas valymas Džiovinti galima pakabinus Galima balinti šaltame vandenyje Džiovinti ant pakabos Nebalinti Galima džiovinti skalbyklėje, įprastinis karštis Galima lyginti ne didesne kaip 200 ˚Ctemperatūra Galima džiovinti skalbyklėje, mažesnis karštis Galima lyginti ne didesne kaip 150 ˚Ctemperatūra Džiovinti skalbyklėje draudžiama APLINKOS APSAUGA

• Ši skalbyklė pagaminta iš perdirbamų medžiagų. Nusprendę išmesti skalbyklę, laikykitės vietinių atliekų išmetimo taisyklių. Nupjaukite maitinimo laidą, kad skalbyklės nebūtų galima prijungti prie maitinimo šaltinio. Išimkite dureles, kad gyvūnai ir maži vaikai negalėtų užsitrenkti skalbyklės viduje.

• Nenaudokite daugiau skalbimo priemonių nei rekomenduojama jų gamintojo instrukcijose.

• Dėmių išėmėjus ir baliklius naudokite prieš skalbimo ciklą, tik jei būtina.

• Taupykite vandenį ir elektrą skalbdami tik pilnas skalbinių partijas (tikslus skalbinių kiekis priklauso nuo naudojamos programos). WF1702NHWG-02796Q-03_LT.indd 36 2014/11/27 14:59:18Lietuvių - 37 06 PRIEDAS SPECIFIKACIJOS TIPAS SKALBYKLĖ SU PRIEKINĖMIS DURELĖMIS MATMENYS WF1702 / WF1700 W600mm X D550mm X H850mm VANDENS SLĖGIS 50 kPa ~ 800 kPa VANDENS KIEKIS 56ℓ GRYNASIS SVORIS WF1702 / WF1700 56 kg SKALBIMO IR GRĘŽIMO GALIA 7,0 kg

aps./min. 1200 1000 Tobulinant gaminį, jo išvaizda ir techniniai duomenys gali būti keičiami be išankstinio perspėjimo. WF1702NHWG-02796Q-03_LT.indd 38 2014/11/27 14:59:18Lietuvių - 39 06 PRIEDAS BUITINIŲ SKALBIMO MAŠINŲ LAPAS (EU TIK) Pagal (ES) reglamentą Nr. 1061/2010 „ * “ žvaigždutė (-ės) nurodo modelio variantą – jos (jų) reikšmė gali būti nuo 0 iki 9 arba nuo A iki Z. „Samsung“ Modelio pavadinimas WF1702NHW WF1702NHWG WF1700*** Talpa kg 7 7 Energijos vartojimo efektyvumas A + + + (didžiausias suvartojimas) iki D (mažiausias suvartojimas) A+ A+ Energijos suvartojimas Metinis energijos suvartojimas (AE_C)

kWh / metus 220 220 Energijos suvartojimas (E_t.60) „Cotton 60 ˚C“ (medvilnė 60 °C) visa apkrova kWh 1,23 1,23 Energijos suvartojimas (E_t.60.1/2) „Cotton 60 ˚C“ (medvilnė 60 °C) daline apkrova kWh 0,89 0,89 Energijos suvartojimas (E_t.40.1/2) „Cotton 40 ˚C“ (medvilnė 40 °C) daline apkrova kWh 0,69 0,69 Išmatuota elektros galia išjungus maitinimą (P_o) W 0,45 0,45 Išmatuota elektros galia palikus maitinimą įjungtą (P_I) W 5 5 Metinis vandens suvartojimas (AW_c)

l / metus 10010 10010 Gręžimo efektyvumo klasė

Nuo A (didžiausias efektyvumas) iki G (mažiausias efektyvumas) B C Didžiausias gręžimo greitis aps./min. 1200 1000 Likutinis drėgnis % 53 62 Programos, kurioms taikoma informacija etiketėje ir lape „Cotton“(medvilnė)60˚Cir40˚C+„Intensive“(intensyvus)

Programos trukmė – standartinė programa „Cotton 60 ˚C“ (medvilnė 60 °C) visa apkrova min 205 205 „Cotton 60 ˚C“ (medvilnė 60 °C) daline apkrova min 162 162 „Cotton 40 ˚C“ (medvilnė 40 °C) daline apkrova min 157 157 Svertinis palikto laiko režimas min 2 2 Skleidžiamas triukšmas Skalbimas dB (A) re 1 pW 59 59 Gręžimas dB (A) re 1 pW 78 74 Matmenys Prietaiso matmenys Aukštis mm 850 Plotis mm 600 Gylis

mm 550 Grynasis svoris kg 56 Bendras svoris kg 58 Pakuotės svoris kg 2 Vandens slėgis kPa 50-800 Elektros jungtis Įtampa V 220-240 Energijos suvartojimas W 2000-2400 Dažnis Hz 50 Kompanijos pavadinimas Samsung Electronics Co., Ltd. WF1702NHWG-02796Q-03_LT.indd 39 2014/11/27 14:59:18Lietuvių - 40 priedas

1. Metinės energijos sąnaudos nustatomos pagal 220 standartinio skalbimo ciklus, skalbiant medvilnei

skirtomis 60 °C ir 40 °C laipsnių temperatūros programomis pilnu ir daliniu apkrovimu bei atsižvelgiant į išjungtos ir įjungtos skalbyklės režimus. Faktinės energijos sąnaudos priklausys nuo to, kaip skalbyklė bus naudojama.

2. Metinės vandens sąnaudos nustatomos pagal 220 standartinio skalbimo ciklus, skalbiant medvilnei

skirtomis 60 °C ir 40 °C laipsnių temperatūros programomis pilnu ir daliniu apkrovimu. Faktinės vandens sąnaudos priklausys nuo to, kaip skalbyklė bus naudojama.

3. Centrifugos ištraukimas labai svarbus, kai naudojate drabužių džiovintuvą džiovinti drabužiams.

Džiovinimui reikia gerokai daugiau energijos nei skalbimui. Skalbimas ir gręžimas dideliu sukimosi dažniu sutaupo kur kas daugiau energijos drabužių džiovinimui, kurią kitu atveju sunaudotų drabužių džiovintuvas.

4. „Standard Cotton 60 °C program“ (standartinė medvilnės 60 °C programa) ir „Standard Cotton 40

°C program“ (standartinė medvilnės 40 °C programa), kurias galima pasirinkti pridedant intensyvaus funkciją medvilnės 60 °C ir 40 °C programai, yra tinkamos normaliai suteptiems medvilnės audiniams skalbti. Taip pat yra efektyviausios (vandens ir energijos suvartojimo atžvilgiu) šio tipo skalbiniams. Sumontavę mašiną įjunkite kalibravimo režimą (žr. 34 psl.). Šiuose kursuose faktinė vandens temperatūra gali skirtis nuo nurodytos temperatūros.

5. Atstumas nuo prietaiso iki sienos į gylio matmenį neįtrauktas.

WF1702NHWG-02796Q-03_LT.indd 40 2014/11/27 14:59:18Lietuvių - 41 06 PRIEDAS BUITINIŲ SKALBIMO MAŠINŲ LAPAS (EU TIK) Pagal (ES) reglamentą Nr. 1061/2010 „ * “ žvaigždutė (-ės) nurodo modelio variantą – jos (jų) reikšmė gali būti nuo 0 iki 9 arba nuo A iki Z. „Samsung“ Modelio pavadinimas WF1602NHW WF1602NHWG WF1600*** Talpa kg 6 6 Energijos vartojimo efektyvumas A + + + (didžiausias suvartojimas) iki D (mažiausias suvartojimas) A+ A+ Energijos suvartojimas Metinis energijos suvartojimas (AE_C)

kWh / metus 195 195 Energijos suvartojimas (E_t.60) „Cotton 60 ˚C“ (medvilnė 60 °C) visa apkrova kWh 1,06 1,06 Energijos suvartojimas (E_t.60.1/2) „Cotton 60 ˚C“ (medvilnė 60 °C) daline apkrova kWh 0,79 0,79 Energijos suvartojimas (E_t.40.1/2) „Cotton 40 ˚C“ (medvilnė 40 °C) daline apkrova kWh 0,65 0,65 Išmatuota elektros galia išjungus maitinimą (P_o) W 0,45 0,45 Išmatuota elektros galia palikus maitinimą įjungtą (P_I) W 5 5 Metinis vandens suvartojimas (AW_c)

l / metus 8580 8580 Gręžimo efektyvumo klasė

Nuo A (didžiausias efektyvumas) iki G (mažiausias efektyvumas) B C Didžiausias gręžimo greitis aps./min. 1200 1000 Likutinis drėgnis % 53 62 Programos, kurioms taikoma informacija etiketėje ir lape „Cotton“(medvilnė)60˚Cir40˚C+„Intensive“(intensyvus)

Programos trukmė – standartinė programa „Cotton 60 ˚C“ (medvilnė 60 °C) visa apkrova min 225 225 „Cotton 60 ˚C“ (medvilnė 60 °C) daline apkrova min 162 162 „Cotton 40 ˚C“ (medvilnė 40 °C) daline apkrova min 157 157 Svertinis palikto laiko režimas min 2 2 Skleidžiamas triukšmas Skalbimas dB (A) re 1 pW 57 57 Gręžimas dB (A) re 1 pW 77 74 Matmenys Prietaiso matmenys Aukštis mm 850 Plotis mm 600 Gylis

mm 450 Grynasis svoris kg 54 Bendras svoris kg 56 Pakuotės svoris kg 2 Vandens slėgis kPa 50-800 Elektros jungtis Įtampa V 220-240 Energijos suvartojimas W 2000-2400 Dažnis Hz 50 Kompanijos pavadinimas Samsung Electronics Co., Ltd. WF1702NHWG-02796Q-03_LT.indd 41 2014/11/27 14:59:18Lietuvių - 42 priedas

1. Metinės energijos sąnaudos nustatomos pagal 220 standartinio skalbimo ciklus, skalbiant medvilnei

skirtomis 60 °C ir 40 °C laipsnių temperatūros programomis pilnu ir daliniu apkrovimu bei atsižvelgiant į išjungtos ir įjungtos skalbyklės režimus. Faktinės energijos sąnaudos priklausys nuo to, kaip skalbyklė bus naudojama.

2. Metinės vandens sąnaudos nustatomos pagal 220 standartinio skalbimo ciklus, skalbiant medvilnei

skirtomis 60 °C ir 40 °C laipsnių temperatūros programomis pilnu ir daliniu apkrovimu. Faktinės vandens sąnaudos priklausys nuo to, kaip skalbyklė bus naudojama.

3. Centrifugos ištraukimas labai svarbus, kai naudojate drabužių džiovintuvą džiovinti drabužiams.

Džiovinimui reikia gerokai daugiau energijos nei skalbimui. Skalbimas ir gręžimas dideliu sukimosi dažniu sutaupo kur kas daugiau energijos drabužių džiovinimui, kurią kitu atveju sunaudotų drabužių džiovintuvas.

4. „Standard Cotton 60 °C program“ (standartinė medvilnės 60 °C programa) ir „Standard Cotton 40

°C program“ (standartinė medvilnės 40 °C programa), kurias galima pasirinkti pridedant intensyvaus funkciją medvilnės 60 °C ir 40 °C programai, yra tinkamos normaliai suteptiems medvilnės audiniams skalbti. Taip pat yra efektyviausios (vandens ir energijos suvartojimo atžvilgiu) šio tipo skalbiniams. Sumontavę mašiną įjunkite kalibravimo režimą (žr. 34 psl.). Šiuose kursuose faktinė vandens temperatūra gali skirtis nuo nurodytos temperatūros.

5. Atstumas nuo prietaiso iki sienos į gylio matmenį neįtrauktas.

Modelis Kursas Temp (°C) Talpa (kg) Programos laikas (min.) Likusios drėgmės talpa (%) Vandens suvartojimas (ℓ/ciklas) Energijos suvartojimas (kWh/ ciklas) WF1702**** Cotton (Medvilnė) 20 3,5 131 57 38 0,30 Cotton (Medvilnė) + Intensive (Intensyvus) 40 3,5 157 53 38 0,67
