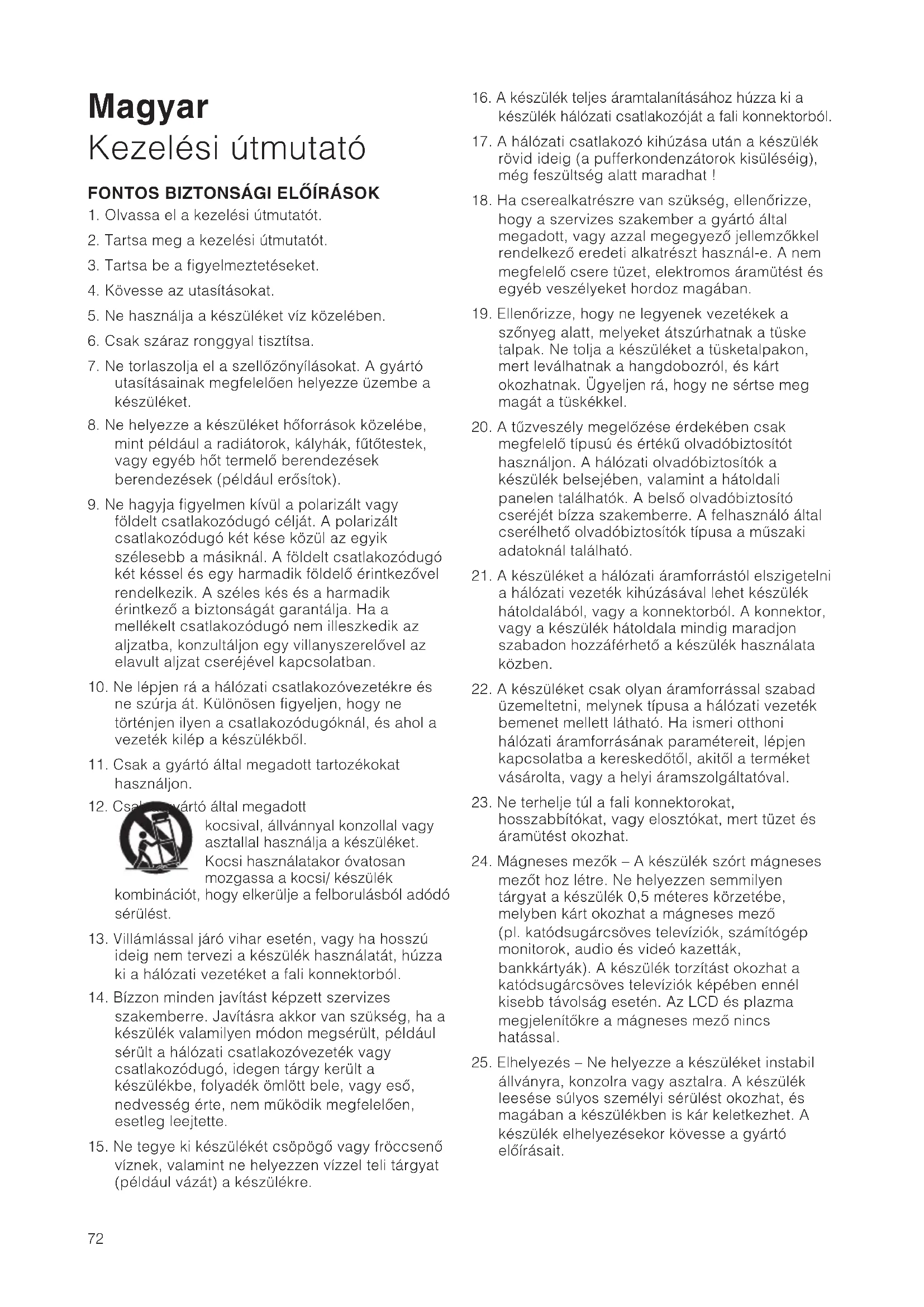

HASZNÁLATI ÚTMUTATÓ ASW 610XP B&W

1. Olvassa el a kezelési útmutatót.

2. Tartsa meg a kezelési útmutatót.

3. Tartsa be a figyelmeztetéseket.

4. Kövesse az utasításokat.

5. Ne használja a készüléket víz közelében.

6. Csak száraz ronggyal tisztítsa.

7. Ne torlaszolja el a szellµzµnyílásokat. A gyártó

utasításainak megfelelµen helyezze üzembe a készüléket.

8. Ne helyezze a készüléket hµforrások közelébe,

mint például a radiátorok, kályhák, f∑tµtestek, vagy egyéb hµt termelµ berendezések berendezések (például erµsítok).

9. Ne hagyja figyelmen kívül a polarizált vagy

földelt csatlakozódugó célját. A polarizált csatlakozódugó két kése közül az egyik szélesebb a másiknál. A földelt csatlakozódugó két késsel és egy harmadik földelµ érintkezµvel rendelkezik. A széles kés és a harmadik érintkezµ a biztonságát garantálja. Ha a mellékelt csatlakozódugó nem illeszkedik az aljzatba, konzultáljon egy villanyszerelµvel az elavult aljzat cseréjével kapcsolatban.

10. Ne lépjen rá a hálózati csatlakozóvezetékre és

ne szúrja át. Különösen figyeljen, hogy ne történjen ilyen a csatlakozódugóknál, és ahol a vezeték kilép a készülékbµl.

11. Csak a gyártó által megadott tartozékokat

12. Csak a gyártó által megadott

kocsival, állvánnyal konzollal vagy asztallal használja a készüléket. Kocsi használatakor óvatosan mozgassa a kocsi/ készülék kombinációt, hogy elkerülje a felborulásból adódó sérülést.

13. Villámlással járó vihar esetén, vagy ha hosszú

ideig nem tervezi a készülék használatát, húzza ki a hálózati vezetéket a fali konnektorból.

14. Bízzon minden javítást képzett szervizes

szakemberre. Javításra akkor van szükség, ha a készülék valamilyen módon megsérült, például sérült a hálózati csatlakozóvezeték vagy csatlakozódugó, idegen tárgy került a készülékbe, folyadék ömlött bele, vagy esµ, nedvesség érte, nem m∑ködik megfelelµen, esetleg leejtette.

15. Ne tegye ki készülékét csöpögµ vagy fröccsenµ

víznek, valamint ne helyezzen vízzel teli tárgyat (például vázát) a készülékre.

16. A készülék teljes áramtalanításához húzza ki a

készülék hálózati csatlakozóját a fali konnektorból.

17. A hálózati csatlakozó kihúzása után a készülék

rövid ideig (a pufferkondenzátorok kisüléséig), még feszültség alatt maradhat !

18. Ha cserealkatrészre van szükség, ellenµrizze,

hogy a szervizes szakember a gyártó által megadott, vagy azzal megegyezµ jellemzµkkel rendelkezµ eredeti alkatrészt használ-e. A nem megfelelµ csere tüzet, elektromos áramütést és egyéb veszélyeket hordoz magában.

19. Ellenµrizze, hogy ne legyenek vezetékek a

szµnyeg alatt, melyeket átszúrhatnak a tüske talpak. Ne tolja a készüléket a tüsketalpakon, mert leválhatnak a hangdobozról, és kárt okozhatnak. Ügyeljen rá, hogy ne sértse meg magát a tüskékkel.

20. A t∑zveszély megelµzése érdekében csak

megfelelµ típusú és érték∑ olvadóbiztosítót használjon. A hálózati olvadóbiztosítók a készülék belsejében, valamint a hátoldali panelen találhatók. A belsµ olvadóbiztosító cseréjét bízza szakemberre. A felhasználó által cserélhetµ olvadóbiztosítók típusa a m∑szaki adatoknál található.

21. A készüléket a hálózati áramforrástól elszigetelni

a hálózati vezeték kihúzásával lehet készülék hátoldalából, vagy a konnektorból. A konnektor, vagy a készülék hátoldala mindig maradjon szabadon hozzáférhetµ a készülék használata közben.

22. A készüléket csak olyan áramforrással szabad

üzemeltetni, melynek típusa a hálózati vezeték bemenet mellett látható. Ha ismeri otthoni hálózati áramforrásának paramétereit, lépjen kapcsolatba a kereskedµtµl, akitµl a terméket vásárolta, vagy a helyi áramszolgáltatóval.

23. Ne terhelje túl a fali konnektorokat,

hosszabbítókat, vagy elosztókat, mert tüzet és áramütést okozhat.

24. Mágneses mezµk – A készülék szórt mágneses

mezµt hoz létre. Ne helyezzen semmilyen tárgyat a készülék 0,5 méteres körzetébe, melyben kárt okozhat a mágneses mezµ (pl. katódsugárcsöves televíziók, számítógép monitorok, audio és videó kazetták, bankkártyák). A készülék torzítást okozhat a katódsugárcsöves televíziók képében ennél kisebb távolság esetén. Az LCD és plazma megjelenítµkre a mágneses mezµ nincs hatással.

25. Elhelyezés – Ne helyezze a készüléket instabil

állványra, konzolra vagy asztalra. A készülék leesése súlyos személyi sérülést okozhat, és magában a készülékben is kár keletkezhet. A készülék elhelyezésekor kövesse a gyártó elµírásait. 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 7273 Az elektromos áramütés kockázatának csökkentése érdekében ne távolítsa el a hátlapot. Nem találhatók belül a felhasználó által javítható alkatrészek. A javítást bízza képzett szakemberre. A fekete háromszögben elhelyezett villámszimbólum a készülék belsejében lévµ szigeteletlen feszültség jelenlétére hívja fel a felhasználó figyelmét, amely áramütés veszélyét rejti magában. A fekete háromszögben elhelyezett felkiáltójel a készülék kezelési útmutatójában található fontos üzemeltetési és karbantartási intstrukciókra hívja fel a figyelmet. FIGYELMEZTETÉS: T∑z vagy áramütés kockázatának csökkentése érdekében védje a készüléket esµ vagy nedvesség (magas páratartalom) ellen. Ne tegye ki a készüléket esµnek, ne használja víz közelében, nyirkos, nedves helyen, valamint ne helyezzen rá folyadékkal teli edényeket, melyek folyadéka a készülékbe kerülhet a nyílásokon keresztül. A készülék beállításakor ellenµrizze, hogy a használt hálózati csatlakozóaljzat könnyen hozzáférhetµ-e. Probléma és meghibásodás esetén azonnal kapcsolja ki a készülék üzemi kapcsolóját, és húzza ki a csatlakozódugót a hálózati aljzatból. A készülék az üzemi kapcsoló kikapcsolása után is áram alatt van minimális szinten. Ha hosszú ideig nem tervezi a készülék használatát, húzza ki a csatlakozóvezetéket a fali konnektoraljzatból. Bevezetµ Kedves Vásárló! Köszönjük, hogy Bowers & Wilkins terméket vásárolt. Kérjük, olvassa el figyelmesen ezt az útmutatót a termék kicsomagolása és üzembe helyezése elµtt, mert segíteni fog az optimális használatban. A B&W több mint 60 országban tart fenn értékesítµ hálózatot, mely segít bármilyen probléma megoldásában, amire kereskedµje nem tud válaszolni. Környezeti információk A B&W termékeket az elektromos és elektronikus berendezésekben elµforduló veszélyes alapanyagokra vonatkozó korlátozó (RoHS), valamint az elektronikus és elektromos berendezések hulladékként történµ elhelyezésére vonatkozó nemzetközi elµírásoknak (WEE) megfelelµen tervezték. Ezek a szimbólumok megfelelµséget jelölnek, valamint azt, hogy a terméket ezeknek az elµírásoknak megfelelµen kell újrahasznosítani, feldolgozni. Lépjen kapcsolatba a helyi hatóságokkal, ha tanácsra van szüksége. A doboz tartalma Ellenµrizze, hogy a dobozban megtalálhatók-e a következµ tartozékok: 1 darab hálózati csatlakozóvezeték 1 darab tartozékcsomag a következµkkel: 4 darab M6-os tüsketalp 4 darab M6-os gumitalp 4 darab rögzítµ anyacsavar (10 mm-es, lapos) Üzembe helyezés A mélysugárzót házi mozi rendszerekhez és 2-csatornás hangrendszerek „szélessávú“ hangsugárzóinak mélyhang alátámasztására tervezeték. Minden hangrendszer üzembe helyezésekor átgondoltan kell eljárni, ha teljesen ki szeretné használni a rendszer teljesítményét. Ebben a folyamatban segítségére lehet ez az útmutató. A mélysugárzót csatlakoztatni kell a hálózati áramforráshoz, ezért tanulmányozza át a biztonsági elµírásokat, és tartson be minden figyelmeztetést. Tartsa meg ezt az útmutatót, mert késµbb még szüksége lehet rá. A mélysugárzó csatlakoztatása és a vezérlµpanel (1. ábra)

2. Be, automatikus üzemmód, készenléti állapot

3. Vonalszint∑ bemenet hangerµszabályzója

4. Hangsugárzó szint∑ bemenet

5. Aluláteresztµ sz∑rµ frekvenciája

6. Aluláteresztµ sz∑rµ választó kapcsolója

7. Mélyhang kiterjesztés kapcsoló

8. Hangzáskiegyenlítµ kapcsoló

9. Fázisfordító kapcsoló

10. 12V-os indítójel bemenet

11. Vonalszint∑ bemeneti aljzatok (bal és jobb)

12. Hangsugárzó jelszint∑ csavaros bemeneti

aljzatok (bal és jobb)

13. Hálózati áramforrás bemenet

14. Külsµ olvadóbiztosító tartó

A mélysugárzó alkalmazása A mélysugárzó elsµdleges funkció egy audio-vizuális jelfeldolgozó alacsony frekvenciás effekt csatornája (LFE) jeleinek reprodukálása. Mindezek mellett a jelfeldolgozót be lehet úgy állítani, hogy egyes vagy minden csatorna mélyhangjának egy részét az LFE információk közé irányítsa. Ez történik rendszerint a „kis méret∑“ hangsugárzó kiválasztásakor a jelfeldolgozó beállítása eljárása során. 2-csatornás hangrendszerek esetében mélysugárzóval terjeszthetµ ki a szatellit CAUTION

VIGYÁZAT! ÁRAMÜTÉSVESZÉLY. NE NYISSA KI! 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 7374 hangsugárzók mélyhang átvitele tartomány. A mélysugárzó aluláteresztµ sz∑rµjét úgy kell beállítani, hogy a mélysugárzó onnantól vegye át a mélyhangokat, ahol a szatellit hangsugárzók kimenete csökken. Mélysugárzó elhelyezése és üzembe helyezése A fül gyengén érzékeli az alacsonyfrekvenciás hangok forrásának helyét, így a mélysugárzó elhelyezése kevésbé kritikus a szélessávú hangsugárzókhoz képest. Mindezek ellenére a legjobb eredményt úgy érheti el, ha a mélysugárzót a bal és jobb hangsugárzók között, vagy egyikük közelében helyezi el. Amennyiben két mélysugárzót használ, az egyiket célszer∑ a bal, a másikat a jobb hangsugárzó mellé helyezni. A hallgatási pozíció mögött elhelyezett mélysugárzó még többcsatornás surround hangrendszerek esetében is rossz minµség∑ hangképet eredményez, de elfogadható kompromisszum lehet, ha a szoba berendezése mást nem tesz lehetµvé. Mint minden hangsugárzó esetén, a szoba falainak közelsége befolyásolja a hangsugárzó hangját. A mélyhangok mennyisége növekszik, ahogy több felület kerül közel a hangsugárzóhoz. A szélessávú hangsugárzóktól eltérµen, a rendszer egyensúlya korrigálható a mélysugárzó szintjének beállításával. Minél jobban erµsít a szoba, annál kisebb hangerµt kell beállítani, és annál kevesebbet kell dolgozni a mélysugárzónak. Ennek természetesen van hátránya is. A sarkokban elhelyezett mélysugárzók gyakran több alacsony frekvenciás szoba rezonanciát hoznak létre, egyenlµtlenebbé téve a basszust frekvenciában. A kísérletezés semmivel sem helyettesíthetµ a végleges pozíció megválasztása elµtt, mivel minden szoba másképp viselkedik. A basszus kiegyensúlyozottságának megítélésére hasznos lehet olyan zenedarabot hallgatni, ahol a mélyhangok vonala a zenei skálán süllyed és emelkedik. Figyelje meg a hangos és halk hangjegyeket. Ha a mélysugárzót sz∑k térben szeretné használni (pl. beépített bútorban), a helyet szellµztetni kell, hogy megfelelµ mennyiség∑ levegµ h∑thesse a készüléket. Kérje kereskedµje tanácsát. A mélysugárzó csak a padlóra helyezhetµ. Fontos biztosítani a mélysugárzó stabilitását a padlón a tüsketalpak használatával, ahol lehetséges. A tüsketalpakat úgy tervezték, hogy átszúrják a szµnyeget, és a padló felületére támaszkodjanak. Elµször csavarja az anyacsavarokat a tüskékre annyira, hogy az anyák éppen a szµnyeg felett legyenek, amikor a tüskék a padlóhoz érnek. Csavarja a tüskéket teljesen a menetes lyukakba a hangdobozon. Ha a hangdoboz billeg a padlón, csavarja ki a padlóval nem érintkezµ két tüskét, hogy hangdoboz ne billegjen. Végül csavarja be az anyákat a hangdobozig. Célszer∑bb a tüskéket akkor felszerelni és beállítani, miután megtalálta a hangsugárzó optimális helyét. Ha nincs szµnyeg, és szeretné elkerülni a padló karcolását, használjon védµ fémlemezt (például egy pénzérme) a tüske és a padló között, vagy használja a mellékelt gumitalpakat. Csavarjon be egy-egy gumitalpat a hangdoboz alján található menetekbe. A mélysugárzó elµlapján található selyem eltávolítható. Ne érintse meg a hangszóró mozgó részeit, mert sérülést okozhat. Több hangsugárzó használata Több mélysugárzó használatával egyetlen térben kétféle módon fokozható a teljesítmény:

• A sztereó szeparáció fenntartása az alacsony frekvenciákon is.

• Az alacsonyfrekvenciás szoba rezonanciák hatásának kiküszöbölése.

• Nagyobb maximális hangteljesítmény létrehozása. Ha két mélysugárzót használ egy 2-csatornás hangrendszerben, a sztereó szeparáció csak akkor javul, ha a csatornákhoz tartozó mélysugárzót a megfelelµ szatellit hangsugárzóhoz közel helyezi el. Elektromos csatlakozások Szüntesse meg minden, az audio rendszerbe tartozó készülék csatlakozását a hálózati áramforrással, amíg nem csatlakoztatta a jelvezetékeket, és nem ellenµrizte le a csatlakozásokat. Ezzel elkerülheti károkozás veszélyét csatlakoztatás közben. A mélysugárzó képes vonalszint∑ jelek fogadására körkörös RCA aljzatokkal (az 1. ábra 11-es eleme), és hangsugárzó szint∑ jelek fogadására csavaros aljzatokkal (az 1. ábra 12-es eleme). A következµ segédletet használva válassza ki a megfelelµ csatlakozási módot: Alkalmazás: Házi mozi Mélysugárzó az AV jelfeldolgozóhoz csatlakoztatva, különálló végerµsítµkkel: 2. ábra Mélysugárzó az AV jelfeldolgozóhoz csatlakoztatva, integrált végerµsítµkkel:

• vonalszint∑ bemenetet használva: 3. ábra

• hangsugárzó szint∑ bemenetet használva:

Megjegyzés: A hangsugárzót mindig jobb a vonalszint∑ bemenetein keresztül csatlakoztatni a házi mozi rendszerhez. Alkalmazás: 2-csatornás hang Mélysugárzó integrált erµsítµhöz csatlakoztatva:

• vonalszint∑ bemenetet használva: 5. ábra

• hangsugárzó szint∑ bemenetet használva:

Két mélysugárzó integrált erµsítµhöz castlakoztatva:

• vonalszint∑ bemenetet használva: 7. ábra

• hangsugárzó szint∑ bemenetet használva:

Mélysugárzó elµ/végerµsítµhöz csatlakoztatva:

• vonalszint∑ bemenetet használva: 9. ábra

• hangsugárzó szint∑ bemenetet használva:

7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 7475 Két mélysugárzó elµ/végerµsítµhöz csatlakoztatva:

• vonalszint∑ bemenetet használva: 11. ábra

• hangsugárzó szint∑ bemenetet használva:

Meghallgatás elµtt Üzembe helyezett, új mélysugárzójának meghallgatása és finomhangolása elµtt ellenµrizze le a csatlakozásokat. Különösképpen figyeljen a következµkre:

1. A fázis megfelelµ legyen. Ha a hangsugárzó

szint∑ bemeneteket használta, gyµzµdjön meg róla, hogy a mélysugárzó pozitív aljzata (+ jelzés∑ és piros szín∑) az erµsítµ pozitív kimeneti aljzatához, a mélysugárzó negatív aljzata (- jelzés∑ és fekete szín∑) pedig az erµsítµ negatív kimeneti aljzatához csatlakozzon. A helytelen csatlakoztatás zavaros hangot eredményezhet, gyenge basszussal.

2. A bal és jobb csatornák ne legyenek felcserélve.

A bal/jobb csatornák felcserélése a zenekari elemek rossz helyen történµ megjelenését okozhatja a sztereó képben, vagy a házi mozi effektek nem fognak megegyezni a képernyµn látott jelenettel. Be- és kikapcsolás A mélysugárzókat a legcélszer∑bb az összes egyéb komponens után bekapcsolni, és elµször kikapcsolni. A be/automatikus/készenléti kapcsoló (2-es elem az 1. ábrán) a következµk szerint m∑ködik: On: Ha az On pozícióba állítja a kapcsolót, a mélysugárzó teljesen aktív marad, és a jelzµ zölden világít. Auto: Ha az Auto pozícióba állítja a kapcsolót, a mélysugárzó kezdetben teljesen aktív lesz, és a jelzµ zölden világít. Ha körülbelül 5 percig nincs bemeneti jel, a mélysugárzó „alvó“ üzemmódba kapcsol. A jelzµ pirosan világít. Ha bemeneti jelet érzékel, a mélysugárzó automatikusan aktív lesz, és a jelzµ zölden világít. A mélysugárzó körülbelül 5 perc múlva ismét alvó üzemmódba kapcsol, ha nincs bemeneti jel. Az „automatikus“ beállító eljárást használó jelfeldolgozókat zavarhatja az automatikus bekapcsolás/alvás funkció. Elképzelhetµ, hogy olyan helyzet alakul ki, mely kárt okoz a rendszerben. A beállítási folyamat során a legjobb teljesen aktív állapota kapcsolni a mélysugárzót, ha jelfeldolgozót használ. Standby: Ha a kapcsolót Standby pozícióba állítja , a mélysugárzó akkor lesz aktív, amikor 12V feszültséget érzékel az indító bemenetén (10-es elem az 1. ábrán). A bemeneti nulla volt feszültség hatására a mélysugárzó alvó üzemmódba kapcsol. A jelzµ zölden világít, ha a mélysugárzó aktív, és pirosan, ha alvó üzemmódban van. A mélysugárzó szabályzóinak beállítása 7 kezelµszerv áll rendelkezésre:

• A VOLUME (LINE) szabályzó (3-as elem az

• A VOLUME (SPEAKER) szabályzó (4-es elem az

• A LOW-PASS FREQ (frekvencia) szabályzó (5-ös elem az 1. ábrán)

• A LOW-PASS FILTER kapcsoló (6-es elem az

Megjegyzés: Ez kizárólag a LINE bemenetre vonatkozik. A SPEAKER LEVEL bemenetnél állandóan bekapcsolt üzemmódban van.

• A BASS Extension kapcsoló (7-es elem az

• Az EQ (hangzáskiegyenlítµ) kapcsoló (8-as elem az 1. ábrán)

• A PHASE kapcsoló (9-es elem az 1. ábrán) A megfelelµ beállítás a mélysugárzóval használ készülékektµl és a csatlakoztatás módjától függ. Ha egynél több mélysugárzót használ, ellenµrizze, hogy mindegyik mélysugárzó ugyanúgy legyen beállítva. Megjegyzés: A VOLUME (LINE) és VOLUME (SPEAKER) szabályzók csak a hozzájuk tartozó bemenetet befolyásolják. A használaton kívüli hangerµszabályzót a leghelyesebb a minimumra állítani. Házi mozi beállítások Állítsa kezdeti helyzetben a VOLUME (LINE vagy SPEAKER) szabályzót 9 óra pozícióba. Állítsa a LOW-PASS FILTER kapcsolót OUT pozícióba. Állítsa az EQ kapcsolót az A pozícióba. Állítsa a PHASE kapcsolót a 0° pozícióba. Állítsa a LOW-PASS FREQ (frekvencia) szabályzót 140-re, ha a hangsugárzó szint∑ bemeneteket használja. A beállítás nincs hatással a m∑ködésre, ha a vonalszint∑ bemenetet használja. Lásd a „Finomhangolás“ cím∑ fejezetet a további információk tekintetében. A mélysugárzó nem THX

minµsítés∑ komponens, de használható THX

minµsítés∑ vezérlµvel. Ha THX

minµsítés∑ vezérlµt használ, kapcsolja be a mélysugárzó funkciót. Ez magában foglal minden sz∑rés és jelszint beállítást minden üzemmódban, mely a mélysugárzóhoz szükséges. A jelszint kalibráláshoz a THX

vezérlµ belsµ tesztzaját és csatorna jelszint szabályzóit kell használni. Minden esetben úgy kell beállítani a szinteket, hogy 75dB SPL (C-súlyozás) legyen mérhetµ a hallgatási pozícióban a vezérlµ belsµ tesztzajával. Más vezérlµknél konfigurálja az elsµ és surround hangsugárzókat „nagynak“ vagy „kicsinek“, mielµtt beállítja a szinteket. A vezérlµ belsµ zaj tesztjelét és 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 7576 a hangerµszabályzóit használja a hangsugárzók szintjének beállításához. Csak akkor módosítsa a mélysugárzó hangerµ szabályzóját, ha a vezérlµn nem lehet már megeflelµ szintet beállítani. Olcsó hangnyomás mérµt vásárolhat elektronikai üzletekben, és ezt használhatja a jelszintek kalibrálásához. Olvassa el a vezérlµ kezelési útmutatóját az jelszintek beállításának további részleteivel kapcsolatban. 2-csatornás hangrendszer beállításai Állítsa kezdeti helyzetben a VOLUME (LINE vagy SPEAKER) szabályzót 9 óra pozícióba. Állítsa a LOW-PASS FILTER kapcsolót IN pozícióba. Állítsa az EQ kapcsolót az A pozícióba. Állítsa a PHASE kapcsolót a 0° pozícióba. Úgy állítsa be a LOW-PASS FREQ (frekvencia) szabályzót, hogy illeszkedjen a szatellit hangsugárzók -6dB-es alsó frekvenciahatárához. Megjegyzés: Mind a -6dB-es, mind pedig a -3dB-es érték megtalálható minden B&W hangsugárzó m∑szaki adatai között. Ha a szatellit hangsugárzó gyártója csak -3dB-es értéket ad meg, akkor az optimális LOW-PASS FREQ szabályzó beállítás az érték 0,9-szerese. Minél meredekebb a szatellit hangsugárzók alsó határfrekvenciája, annál alacsonyabb értéket kell beállítani Lásd a „Finomhangolás“ cím∑ fejezetet a további információk tekintetében. Finomhangolás Házi mozi Házi mozi rendszerekben a mélysugárzó jele (LFE) különálló csatorna, nem pedig a szatellit hangsugárzók jelének kiterjesztése. A LOW-PASS FILTER kikapcsolásra kerül (vagy maximumra kell állítani), mert a jelfeldolgozó végez minden sz∑rést a „kis méret∑“ hangsugárzók esetén. A PHASE kapcsoló pozícióját továbbra is be kell állítani. A fázis normál esetben 0°, de ha a mélysugárzó jelentµs távolságban helyezkedik el a többi hangsugárzótól, vagy a többi hangsugárzót meghajtó erµsítµ megfordítja a jelet, akkor jobb lehet a 180° pozíció. Hallgassa meg a rendszert a kapcsoló mindkét állásában, és válassza ki a teltebb hangot adó beállítást. Ha kicsi a különbség, hagyja a kapcsolót a 0° beállításnál. A surround hang jelfeldolgozók általában rendelkeznek kalibrált zajjellel, mely használható az egyes hangsugárzók relatív jelszintjének beállításához, egyszer∑bbé téve a beállítást, mint a 2-csatornás hang esetében. Ennek ellenére nyugodtan módosítsa a beállításokat tetszés szerint. Nagyon könnyen elragadhatja a mélysugárzó képessége, különösen néhány alacsony frekvenciás effekt esetén. Gyakran sokkal életh∑bb a hatás, és hosszú távon hallgathatóbb, ha alacsonyabb szintre állítja a mélysugárzót, mint a kalibrált szint. 2-csatornás hang Állítsa be a rendszert kívánt szerint, majd játszon le mélyhangot tartalmazó m∑sort. A PHASE kapcsoló optimális beállítása és a LOW- PASS FREQ szabályzó függ egymástól, valamint a szatellit hangsugárzók alsó határfrekvenciájától is. A korábban ajánlott LOW PASS FREQ szabályzó és PHASE kapcsoló beállításokat úgy választottuk meg, hogy a legtöbb szatellit hangsugárzóval használhatók. A kezdeti beállítások használatánál elµször ellenµrizze a PHASE kapcsoló állását. A teltebb hangot nyújtó pozíciót válassza. Általános esetben az ajánlott opció lesz az optimális, de nem minden körülmények között. Ilyen lehet például, ha a szatellit hangsugárzókat meghajtó erµsítµ megfordítja a jelet, vagy a mélysugárzó nincs elég közel a hangsugárzókhoz. Következµ lépésként állítsa be a mélysugárzó VOLUME (LINE vagy SPEAKER) szabályzóját a szatellit hangsugárzóknak és ízlésének megfelelµen. Hallgasson meg számos m∑sort, hogy egy átlagosan jó beállítást készíthessen. Elképzelhetµ, hogy egy adott zeneszámon jó beállítás, túlzás lehet más zeneszámoknál. Normál hangerµn hallgassa a rendszert, mert az egyensúly a hangerµtµl függµen változik. Végül állítsa be a LOW-PASS FREQ szabályzót a legfinomabb átvitel érdekében a mélysugárzó és a szatellit hangsugárzók között. Minden alkalmazásra A BASS EXTENSION kapcsoló három opciót kínál a mélysugárzó mélyhangjának kiterjesztésére. Az „A“ pozíció nyújtja a legnagyobb kiterjesztést, míg a „C“ a legkisebbet. A „B“ pozíció közepes beállításnak felel meg. Ha a rendszert nagyon magas hangerµn használja, vagy nagy helyiségben, a mélyhang kiterjesztés korlátozása biztosíthatja, hogy a mélysugárzót nem terheli túl. A legtöbb helyzetben a BASS EXTENSION kapcsolót „A“ pozícióban kell használni. Az EQ kapcsoló befolyásolja a mélysugárzó basszus határfrekvenciáját. A hallott mélyhangok a mélysugárzó és a szoba hatásából létrejövµ hangok kombinációja. Ki kell választania azt a pozíciót, mely legjobban megfelel a szobának és a mélysugárzó pozíciójának. Az „A“ pozíció „szárazabb“ beállítást jelent, jobban megfelel a mélysugárzó sarokban történµ elhelyezésének, vagy kompenzálja a szoba rezonanciáját. A pozíció kevésbé rezonáns helyiségben használható, saroktól távol. Ha a kiegyensúlyozatlan basszus problémát okoz – egyes mélyhangok sokkal erµteljesebbek másoknál – akkor valószín∑leg szobaillesztési problémája van, és megéri kísérletezni a mélysugárzó elhelyezésével. A pozícióban történt kis mérték∑nek t∑nµ változtatás – 15cm, és hasonló értékek – nagy hatással lehet a hangra. Több mélysugárzó használatával kiegyenlítheti a szoba rezonanciáját, mivel minden mélysugárzó máshol kelt rezonanciát. Ha jelentµsen módosítja a relatív távolságot a mélysugárzóktól és szatellit hangsugárzóktól, újra végezze el a PHASE kapcsoló beállítását. Ellenµrizze a mélysugárzó hangerejét is (a jelfeldolgozó kimeneti szintjét vagy a mélysugárzó 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 7677 VOLUME szabályzóját használva), de csak a fázis megfelelµ beállítása után. Gondozás A hangsugárzót rendszerint csak le kell porolni. Ha aeroszolos vagy egyéb tisztítószert szeretne használni, távolítsa el elµször az elµlapot, óvatosan elhúzva a hangsugárzótól. Az aeroszolos tisztítószert a törlµkendµre fújja, ne közvetlenül a hangsugárzóra. Elµször kis területen próbálja ki, mert egyes tisztítószerek kárt okozhatnak a felületben. Kerülje a súroló vagy savat, alkáli, anti- bakteriális anyagokat tartalmazó szerek használatát. Ne használjon tisztítószert a hangszórókon. Az elµlap szövet részét ruhakefével tisztíthatja, miután eltávolította az elµlapot a hangsugárzóról. Kerülje a hangszóró érintését, mert kárt okozhat benne. Tisztítás elµtt kapcsolja ki a mélysugárzót. Ne használja asztalként a mélysugárzót. Használat közben a mélysugárzón hagyott tárgyak zöröghetnek. Különösképpen fennáll a folyadékok kiömlésének veszélye (pl. italok, vagy virágvázák). Ha hosszú ideig nem tervezi a rendszer használatát, húzza ki a mélysugárzó hálózati vezetékének csatlakozódugóját a fali konnektoraljzatból. Korlátozott garancia Ezt a terméket a legmagasabb minµségi színvonalon tervezték és gyártották. Ha azonban a termék elromlik, a B&W Loudspeakers és annak hivatalos forgalmazói garantálják a térítésmentes javítást (ez alól adódhatnak kivételek) és cserealkatrészeket bármely olyan országban, amelyet egy hivatalos B&W forgalmazó lát el. Ez a korlátozott garancia a vásárlás dátumától számított öt évig érvényes illetve elektronikai berendezésekre vonatkozóan (beleértve az erµsítµt tartalmazó hangsugárzókat is) két évig. Feltételek 1 A garancia csak a berendezés javítására vonatkozik. A termékeknek sem szállítási és egyéb költségei, sem leszerelése, szállítása és üzembe helyezése nem tartozik ezen garancia hatásköre alá. 2 Ez a garancia csak az eredeti tulajdonos számára érvényes. Nem átruházható. 3 Ez a garancia csak a vásárlás idµpontjában már fennálló, az anyagokban és/vagy a kivitelezésben bekövetkezett hibákra vonatkozik, és nem vonatkozik az alábbiakra: a a helytelen üzembe helyezés, csatlakoztatás vagy csomagolás okozta károkra, b a használati útmutatóban helyes használatként feltüntetett használati módtól eltérµ felhasználásból, hanyagságból, módosításból vagy a B&W által jóvá nem hagyott alkatrészek alkalmazásából eredµ károkra, c hibás vagy nem megfelelµ csatlakozó eszközök által okozott károkra, d baleset, villámcsapás, beázás, t∑z, háború, helyi zavargások vagy más, a B&W és kijelölt forgalmazói ésszer∑ hatáskörén kívül esµ események okozta károkra, e azokra a termékekre, amelyek sorozatszámát megváltoztatták, törölték, eltávolították vagy más módon olvashatatlanná tették, f ha a javításokat vagy módosításokat egy arra fel nem hatalmazott személy végezte el. 4 Ez a garancia kiegészít minden más, a helyi szakkereskedµkre vagy országos forgalmazókra vonatkozó egyéb törvényt és nem érintik az Ön alapvetµ vásárlói jogait. Hogyan igényelje a garanciális javítást Amennyiben javítás válik szükségessé, kérjük kövesse az alábbi eljárást: 1 Ha a terméket a vásárlás országában használják, akkor lépjen kapcsolatba azzal a hivatalos B&W szakkereskedµvel, akitµl a berendezést vásárolta. 2 Ha a terméket nem a vásárlás országában használják, akkor lépjen kapcsolatba a tartózkodási ország B&W forgalmazójával, aki megadja Önnek a legközelebbi szerviz adatait. Felhívhatja még a B&W-t is az Egyesült Királyságban vagy meglátogathatja honlapunkat a helyi forgalmazó kapcsolat felvételi adatainak kiderítése érdekében. A garancia érvényesítéséhez fel kell mutatnia ezt a garanciafüzetet, amit a szakkereskedµnek a vásárlás napján ki kell töltenie és le kell bélyegeznie. Ehelyett szüksége lehet az eredeti kereskedelmi számlára vagy a tulajdonosi viszonyt bizonyító más dokumentumra és a vásárlás dátumára. 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 7778 Polski Instrukcja uÃytkownika
