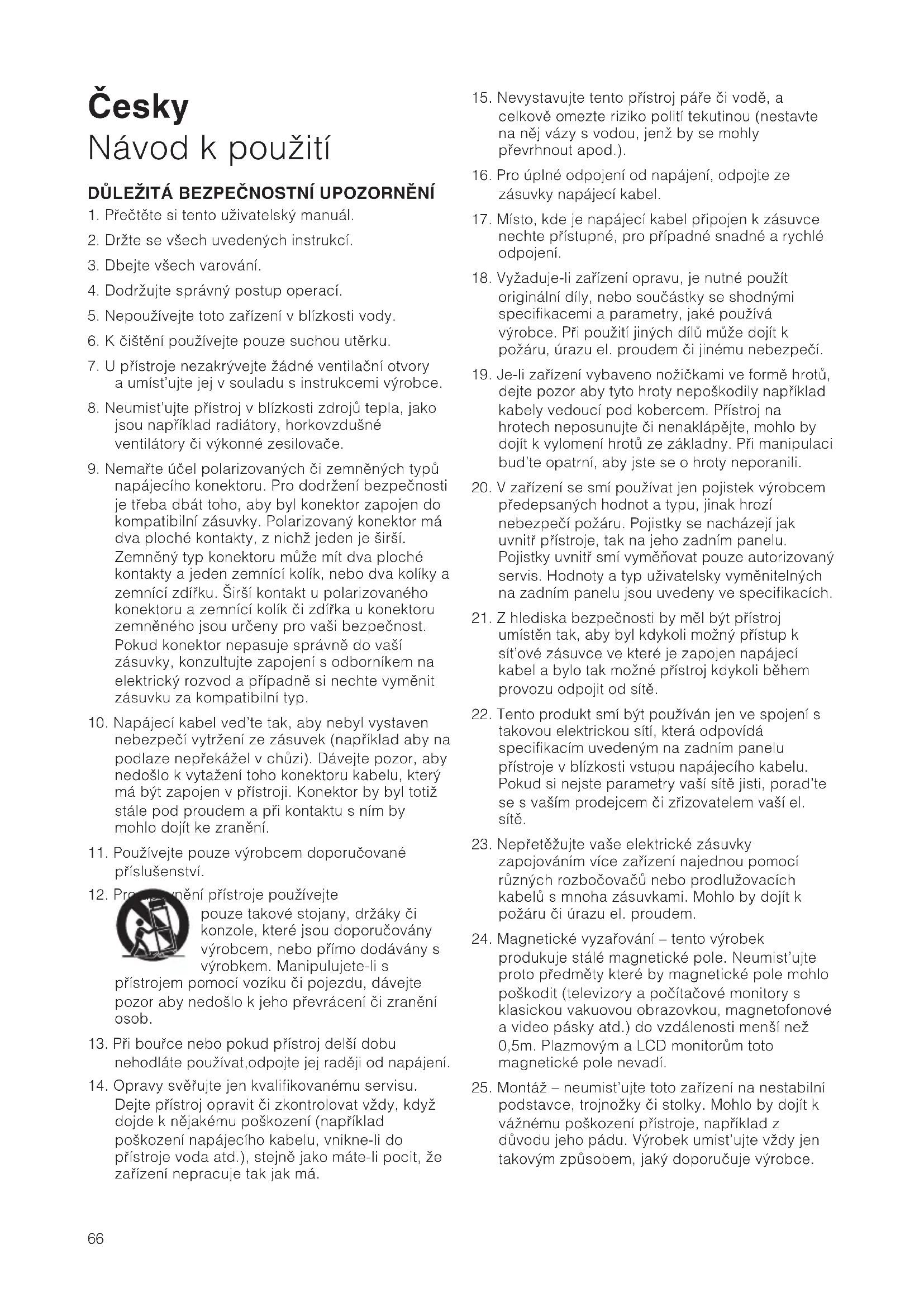

NÁVOD K OBSLUZE ASW 610XP B&W

2. Drãte se v|ech uveden≥ch instrukcí.

3. Dbejte v|ech varování.

4. Dodrãujte správn≥ postup operací.

5. Nepouãívejte toto za_ízení v blízkosti vody.

6. K #i|t>ní pouãívejte pouze suchou ut>rku.

7. U p_ístroje nezakr≥vejte ãádné ventila#ní otvory

a umíst’ujte jej v souladu s instrukcemi v≥robce.

8. Neumist’ujte p_ístroj v blízkosti zdrojÅ tepla, jako

jsou nap_íklad radiátory, horkovzdu|né ventilátory #i v≥konné zesilova#e.

9. Nema_te ú#el polarizovan≥ch #i zemn>n≥ch typÅ

napájecího konektoru. Pro dodrãení bezpe#nosti je t_eba dbát toho, aby byl konektor zapojen do kompatibilní zásuvky. Polarizovan≥ konektor má dva ploché kontakty, z nichã jeden je |ir|í. Zemn>n≥ typ konektoru mÅãe mít dva ploché kontakty a jeden zemnící kolík, nebo dva kolíky a zemnící zdí_ku. {ir|í kontakt u polarizovaného konektoru a zemnící kolík #i zdí_ka u konektoru zemn>ného jsou ur#eny pro va|i bezpe#nost. Pokud konektor nepasuje správn> do va|í zásuvky, konzultujte zapojení s odborníkem na elektrick≥ rozvod a p_ípadn> si nechte vym>nit zásuvku za kompatibilní typ.

10. Napájecí kabel ved’te tak, aby nebyl vystaven

nebezpe#í vytrãení ze zásuvek (nap_íklad aby na podlaze nep_ekáãel v chÅzi). Dávejte pozor, aby nedo|lo k vytaãení toho konektoru kabelu, kter≥ má b≥t zapojen v p_ístroji. Konektor by byl totiã stále pod proudem a p_i kontaktu s ním by mohlo dojít ke zran>ní.

11. Pouãívejte pouze v≥robcem doporu#ované

12. Pro upevn>ní p_ístroje pouãívejte

pouze takové stojany, drãáky #i konzole, které jsou doporu#ovány v≥robcem, nebo p_ímo dodávány s v≥robkem. Manipulujete-li s p_ístrojem pomocí vozíku #i pojezdu, dávejte pozor aby nedo|lo k jeho p_evrácení #i zran>ní osob.

13. P_i bou_ce nebo pokud p_ístroj del|í dobu

nehodláte pouãívat,odpojte jej rad>ji od napájení.

14. Opravy sv>_ujte jen kvalifikovanému servisu.

Dejte p_ístroj opravit #i zkontrolovat vãdy, kdyã dojde k n>jakému po|kození (nap_íklad po|kození napájecího kabelu, vnikne-li do p_ístroje voda atd.), stejn> jako máte-li pocit, ãe za_ízení nepracuje tak jak má.

16. Pro úplné odpojení od napájení, odpojte ze

zásuvky napájecí kabel.

17. Místo, kde je napájecí kabel p_ipojen k zásuvce

nechte p_ístupné, pro p_ípadné snadné a rychlé odpojení.

18. Vyãaduje-li za_ízení opravu, je nutné pouãít

originální díly, nebo sou#ástky se shodn≥mi specifikacemi a parametry, jaké pouãívá v≥robce. P_i pouãití jin≥ch dílÅ mÅãe dojít k poãáru, úrazu el. proudem #i jinému nebezpe#í.

19. Je-li za_ízení vybaveno noãi#kami ve form> hrotÅ,

dejte pozor aby tyto hroty nepo|kodily nap_íklad kabely vedoucí pod kobercem. P_ístroj na hrotech neposunujte #i nenakláp>jte, mohlo by dojít k vylomení hrotÅ ze základny. P_i manipulaci bud’te opatrní, aby jste se o hroty neporanili.

20. V za_ízení se smí pouãívat jen pojistek v≥robcem

p_edepsan≥ch hodnot a typu, jinak hrozí nebezpe#í poãáru. Pojistky se nacházejí jak uvnit_ p_ístroje, tak na jeho zadním panelu. Pojistky uvnit_ smí vym>[ovat pouze autorizovan≥ servis. Hodnoty a typ uãivatelsky vym>niteln≥ch na zadním panelu jsou uvedeny ve specifikacích.

21. Z hlediska bezpe#nosti by m>l b≥t p_ístroj

umíst>n tak, aby byl kdykoli moãn≥ p_ístup k sít’ové zásuvce ve které je zapojen napájecí kabel a bylo tak moãné p_ístroj kdykoli b>hem provozu odpojit od sít>.

22. Tento produkt smí b≥t pouãíván jen ve spojení s

takovou elektrickou sítí, která odpovídá specifikacím uveden≥m na zadním panelu p_ístroje v blízkosti vstupu napájecího kabelu. Pokud si nejste parametry va|í sít> jisti, porad’te se s va|ím prodejcem #i z_izovatelem va|í el. sít>.

23. Nep_et>ãujte va|e elektrické zásuvky

zapojováním více za_ízení najednou pomocí rÅzn≥ch rozbo#ova#Å nebo prodluãovacích kabelÅ s mnoha zásuvkami. Mohlo by dojít k poãáru #i úrazu el. proudem.

24. Magnetické vyza_ování – tento v≥robek

produkuje stálé magnetické pole. Neumist’ujte proto p_edm>ty které by magnetické pole mohlo po|kodit (televizory a po#íta#ové monitory s klasickou vakuovou obrazovkou, magnetofonové a video pásky atd.) do vzdálenosti men|í neã 0,5m. Plazmov≥m a LCD monitorÅm toto magnetické pole nevadí.

25. Montáã – neumist’ujte toto za_ízení na nestabilní

podstavce, trojnoãky #i stolky. Mohlo by dojít k váãnému po|kození p_ístroje, nap_íklad z dÅvodu jeho pádu. V≥robek umist’ujte vãdy jen takov≥m zpÅsobem, jak≥ doporu#uje v≥robce. 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 6667 P_ítomnost tohoto symbolu na produktu upozor[uje na moãnost úrazu elektrick≥m proudem v p_ípad>, ãe p_ístroj rozeberete #i odstraníte jeho ochrann≥ kryt. Nikdy tedy p_ístroj neotevírejte, uvnit_ nejsou ãádné sou#ásti, které by jste mohli sami opravovat. Ve|ker≥ servis sv>_te kvalifikovanému prersonálu. Symbol blesku v trojúhelníku upozor[uje uãivatele na p_ítomnost neizolovaného “nebezpe#ného nap>tí” uvnit_ p_ístroje, které mÅãe p_i neodborné manipulaci zpÅsobit závaãná poran>ní. Symbol vyk_i#níku v trojúhelníku upozor[uje uãivatele na dÅleãitou instrukci spojenou s obsluhou #i servisem p_ístroje. VAROVÁNÍ : Pro sníãení rizika poãáru #i úrazu el. proudem, nevystavujte v≥robek de|ti #i vlhkosti. Nevystavujte p_ístroj pÅsobení de|t> a nepouãívejte jej v blízkosti vody #i ve vlhkém prost_edí. Také p_ístroj neumist’ujte do blízkosti nádob s tekutinami, ze kter≥ch by se mohla po jejich p_evrácení tekutina rozlít. P_i nastavování za_ízení dbejte, aby byl konektor napájecího kabelu zapojen≥ v AC zásuvce dob_e p_ístupn≥. Zjistíte-li n>jakou závadu v chování p_ístroje, okamãit> jej vypn>te sít’ov≥m vypína#em a poté odpojte napájecí kabel ze zásuvky. M>jte na pam>ti, ãe je-li p_ístroj vypnut sít’ov≥m vypína#em ale napájecí kabel není odpojen, jsou n>které #ásti za_ízení stále pod proudem. Nebudete-li p_ístroj del|í dobu pouãívat, odpojte jej rad>ji od napájecí zásuvky. Úvod Váãen≥ zákazníku, d>kujeme vám, ãe jste si vybral v≥robek firmy Bowers & Wilkins. D_íve neã v≥robek rozbalíte a nainstalujete, p_e#t>te si prosím pozorn> cel≥ tento manuál. PomÅãe Vám optimalizovat v≥sledn≥ efekt. Firma B&W udrãuje ve více neã 60ti zemích sít’ autorizovan≥ch distributorÅ, kte_í Vám pomohou vy_e|it problém v p_ípad>, ãe Vám nemÅãe pomoci Vá| prodejce. Informace k ãivotnímu prost_edí Produkty B&W jsou konstruovány tak, aby byly zcela v souladu s mezinárodními p_edpisy upravujícími pouãití nebezpe#n≥ch materiálÅ v elektrick≥ch a elektronick≥ch za_ízeních (RoHS) a aby umoã[ovaly ekologickou likvidaci opot_eben≥ch elektrick≥ch a elektronick≥ch za_ízení (WEEE). Symbol p_e|krtnuté popelnice zna#í soulad s na_ízeními na recyklovatelnost v≥robku #i moãnost jiného zpracování, poãadovaného p_íslu|n≥mi p_edpisy. V p_ípad> nejasností jak naloãit s v≥robky ur#en≥mi k likvidaci se prosím obrat’te na místn> p_íslu|n≥ orgán státní správy, nebo na va|eho prodejce. Obsah kartonu Zkontrolujte p_íslu|enství: 1 napájecí kabel 1 balí#ek p_íslu|enství obsahující: 4 hroty se závitem M6 4 gumové noãi#ky se závitem M6 4 pojistné matice Instalace Tento subwoofer je ur#en jak pro pouãití v sestavách domácího kina, tak i pro roz|í_ení rozsahu nízk≥ch frekvencí v klasick≥ch dvoukanálov≥ch aplikacích. V obou p_ípadech je v|ak pot_eba instalaci provést promy|len>, aby byl v≥sledn≥ efekt co nejlep|í. K tomu by vám m>l pomoci i tento manuál. Aktivní subwoofer vyãaduje p_ipojení k elektrické síti, proto je v zájmu va|í bezpe#nosti dÅleãité se dob_e seznámit se v|emi bezpe#nostními pravidly a dÅsledn> je dodrãovat. Uschovejte si prosím tento manuál pro budoucí pouãití. Ovládací prvky subwooferu a terminály pro p_ipojení (obrázek 1)

4. Regulace hlasitosti pro vstup reproduktorové

7. P_epína# roz|í_ení basÅ

8. P_epína# ekvalizace

9. P_epína# oto#ení fáze

10. Vstup 12V spínání

11. Linkov≥ vstup (prav≥ a lev≥)

12. Vstup pro reproduktorovou úrove[

13. Vstup pro napájecí kabel

14. Uloãení externí pojistky

Aplikace Primární funkcí subwooferu je reprodukce separátního basového kanálu, do kterého AV procesor posílá nízkofrekven#ní efekty (LFE). AV procesor v|ak do subwooferu mÅãe posílat také #ást nízk≥ch frekvencí z kteréhokoli jiného kanálu a k signálÅm LFE ji p_imíchat. Obvykle se tak stane, pokud v nastavení AV procesoru zadáte u n>kter≥ch reprosoustav „small“, tedy ãe jsou maloobjemové a nemají tak pln≥ rozsah basÅ. V p_ípad> dvoukanálov≥ch systémÅ pak mÅãe b≥t subwoofer pouãit k posílení a roz|í_ení basového pásma, nap_íklad jsou-li hlavní reprosoustavy men|í a CAUTION

7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 6768 jejich reprodukce basÅ je omezená. Dolnopropustn≥ filtr s regulovatelnou frekvencí umoã[uje bezproblémové slad>ní subwooferu s reprosoustavami. Umíst>ní a instalace subwooferu Protoãe pro lidsk≥ sluch je obtíãné sm>rov> lokalizovat zdroj nízk≥ch frekvencí, není obvykle volba umíst>ní subwooferu aã tak kritická jako v p_ípad> klasick≥ch, plnorozsahov≥ch reprosoustav. Nicmén> nejlep|ího v≥sledku se v>t|inou dosáhne, je-li subwoofer umíst>n mezi pravou a levou p_ední reprosoustavou, nebo alespo[ blízko jedné z nich. Pokud pouãíváte dva subwoofery, je nejlep|í umístit jeden blízko levé a druh≥ blízko pravé reprosoustavy. Umíst>ní subwooferu za poslechové místo má obvykle za následek hor|í zobrazení basÅ, je v|ak stále akceptovateln≥m kompromisem. Stejn> jako v p_ípad> klasick≥ch reprosoustav, ovliv[uje reprodukci subwooferu v≥razn> také akustika místnosti. Basy mohou b≥t zdÅrazn>né díky rezonan#ním modÅm místnosti a odrazÅm od st>n (#ím blíãe je reprosoustava zdi, tím více jsou basy zdÅrazn>ny). V p_ípad> instalací se subwooferem je sice moãno úrove[ basÅ doladit pomocí regulace zesílení na subwooferu (zdÅraz[uje-li místnost nízké frekvence, mÅãeme je na subwooferu ubrat), nicmén> lépe je tyto rezonance zpÅsobující frekven#ní nevyrovnanost odstranit. Snaãte se tedy neumist’ovat subwoofer blízko rohÅ místnosti. Tato doporu#ení v|ak nemusí platit vãdy, akustické podmínky místností jsou velmi rÅznorodé a proto se p_i hledání nejlep|ího místa pro instalaci subwooferu vyplatí experimentovat a vyzkou|et rÅzné moãnosti. Pro testování je dobré pouãít takovou nahrávku, která obsahuje |iroké spektrum frekvencí. Basová #ást této nahrávky by pak p_i poslechu nem>la b≥t um>le zdÅrazn>na ani potla#ena. Pokud má b≥t subwoofer umíst>n v n>jakém omezeném prostoru (nap_. zabudován v nábytku), musí tento prostor dovolovat volné proud>ní vzduchu nutné pro chlazení p_ístroje. Umíst>ní mÅãete konzultovat se sv≥m prodejcem. Subwoofer je navrãen pro umíst>ní p_ímo na podlahu. Je velmi dÅleãité, aby na podlaze stál pevn> a proto – je-li to alespo[ trochu moãné – pouãijte dodávané hroty. Tyto hroty jsou navrãeny tak, aby pronikly kobercem aã na pevn≥ povrch podlahy. Za|roubujte hroty aã na doraz do otvorÅ se závity, které se nacházejí na spodní st>n> subwooferu. MÅãe se stát, ãe se subwoofer na hrotech kolébá. V takovém p_ípad> povy|roubujte vãdy dva z hrotÅ, které na podlahu nedosedají, dokud subwoofer nebude stát pevn>. Pak op>t utáhn>te pojistné matice sm>rem k základn> subwooferu. Nastavování hrotÅ je nejlépe provád>t aã tehdy, kdyã je subwoofer postaven na míst> kde bude hrát. Pokud nepouãíváte koberec a máte obavu z po|kození povrchu podlahy, pouãijte mezi podlahu a hrot n>jakou kovovou podloãku, nebo místo hrotÅ pouãijte dodávané gumové noãi#ky. Tyto noãi#ky pak na|roubujte do otvorÅ pro hroty. Chcete-li, mÅãete demontovat m_íãku uchycenou na p_ední stran> reprosoustavy. Dejte v|ak pozor, aby jste se nedotkli membrány reproduktoru, mohlo by dojít k jejímu po|kození. Pouãití více neã jednoho subwooferu Pouãití více subwooferÅ v jedné instalaci vylep|uje dojem z reprodukce v následujících bodech:

• Udrãuje separaci kanálÅ na nízk≥ch frekvencích.

• PrÅb>h basÅ v místnostech s velk≥mi rezonancemi je vyrovnan>j|í.

• Umoã[uje v>t|í maximální zvukovou úrove[, coã je dob_e vyuãitelné pro neomezenou reprodukci speciálních efektÅ v aplikaci domácího kina. V p_ípad> pouãití dvou subwooferÅ ve dvoukanálovém audio systému bude separace kanálÅ nejlep|í, pokud kaãd≥ kanál bude vyuãívat jeden subwoofer umíst>n≥ v blízkosti reprosoustavy. Elektrické p_ipojení Odpojte v|echny p_ístroje v systému od napájení, dokud nebude signálové propojení zcela hotovo. Zabráníte tak moãnému po|kození systému. Subwoofer umoã[uje jak linkové p_ipojení pomocí konektorÅ RCA Phono (poloãka 11 na obrázku 1.), tak i propojení p_es reproduktorovou úrove[ (poloãka 12 na obrázku 1.). Následující instrukce vám mohou b≥t vodítkem pro nalezení nejlep|ího propojení ve va|í instalaci. Aplikace: Domácí kino Subwoofer p_ipojen≥ na AV procesor s odd>len≥mi koncov≥mi zesilova#i: Obrázek 2. Subwoofer p_ipojen≥ na AV procesor s integrovan≥mi koncov≥mi zesilova#i:

• pomocí linkového vstupu: Obrázek 3

• p_es reproduktorovou úrove[: Obrázek 4 Upozorn>ní: V instalaci domácího kina je vãdy lep|í p_ipojovat subwoofer p_es linkov≥ vstup. Aplikace: 2-kanálové stereo Subwoofer zapojen≥ na integrovan≥ zesilova#:

• pomocí linkového vstupu: Obrázek 5

• p_es reproduktorovou úrove[: Obrázek 6 Dva subwoofery zapojené na integrovan≥ zesilova#:

• pomocí linkového vstupu: Obrázek 7

• p_es reproduktorovou úrove[: Obrázek 8 Subwoofer zapojen≥ na p_edzesilova# / konc. zesilova#:

• pomocí linkového vstupu: Obrázek 9

• p_es reproduktorovou úrove[: Obrázek 10 Dva subwoofery zapojené na p_edzesilova# / konc. zesilova#:

• pomocí linkového vstupu: Obrázek 11

• p_es reproduktorovou úrove[: Obrázek 12 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 6869 P_ed prvním poslechem D_íve neã vá| systém s nov≥m subwooferem zapnete a za#nete provád>t finální dolad>ní, rad>ji dvakrát prov>_te v|echna propojení. Zkontrolujte p_edev|ím:

1. Zda je v po_ádku fáze. Pokud pouãíváte

propojení p_es reproduktorovou úrove[, zkontrolujte zda je kladn≥ terminál u subwooferu (ozna#en≥ #erven> a znaménkem +) p_ipojen ke kladnému a negativní (ozna#en≥ #ern> a znaménkem -) k negativnímu terminálu u zesilova#e. Nesprávné zapojení by m>lo za následek nep_ehledn≥ zvuk se |patn≥mi basy.

2. Zda není zam>n>n lev≥ a prav≥ kanál. P_i

zám>n> jednoho kanálu za druh≥ budete chybn> vnímat rozmíst>ní nástrojÅ v hudební scén> a v p_ípad> domácího kina nebude sm>r zvuku korespondovat s d>ním na zobrazova#i. Zapínání a vypínání Subwoofery je nejlépe zapínat aã po tom, co byly zapnuty v|echny ostatní p_ístroje v systému. P_epína# On/Auto/Standby a indikátor stavu pracují následovn>: On (zapnuto): V tomto reãimu je subwoofer stále aktivní a indikátor svítí zelen>. Auto: Po p_epnutí do tohoto reãimu je subwoofer aktivní a indikátor svítí zelen>. Pokud v|ak do subwooferu není déle neã 5 minut p_ivád>n signál, automaticky se vypne do pohotovostního reãimu a indikátor za#ne svítit #erven>. Jakmile subwoofer na svém vstupu detekuje p_íchozí signál, automaticky se zapne a indikátor za#ne op>t svítit zelen>. Po skon#ení signálu je subwoofer je|t> 5 minut aktivní a vypne se op>t aã kdyã b>hem této doby neobdrãí ãádn≥ signál. Pouãíváte-li procesor, kter≥ má funkci automatického nastavení pomocí mikrofonu, je dobré mít subwoofer po dobu nastavování p_epnut≥ trvale do zapnutého stavu. Funkce automatického spínání by totiã b>hem nastavování mohla d>lat procesoru problémy. Standby: S p_epína#em v pozici Standby je subwoofer vypnut≥ do pohotovostního stavu a indikátor svítí #erven>. Pokud má vá| systém 12V spínací v≥stup a subwoofer je k n>mu pomocí svého 12V vstupu (poloãka 10 na obrázku 1.) p_ipojen, mÅãe systém subwoofer spínat. Je-li na tento vstup p_ivedeno 12V, subwoofer se zapne a indikátor svítí zelen>, 0V pak znamená vypnutí subwooferu, p_i#emã indikátor za#ne svítit #erven>. Nastavení ovládacích prvkÅ subwooferu Na zadním panelu je 7 ovlada#Å:

• P_epína# dolnopropustného filtru (poloãka 6 na obr. 1.) Poznámka: Tato funkce je dostupná pouze p_i pouãití linkového (LINE) vstupu. P_i pouãití vstupu pro reproduktorovou úrove[ (SPEAKER LEVEL) je filtr stále zapnut.

• P_epína# fáze (poloãka 9 na obr. 1.) Správné nastavení je závislé na za_ízeních pouãívan≥ch v systému spole#n> se subwooferem a také na zpÅsobu propojení. Pouãíváte-li více stejn≥ch subwooferÅ v jednom systému, dbejte aby nastavení u v|ech subwooferÅ bylo shodné. Upozorn>ní: Regulace hlasitosti pro linkov≥ vstup a pro vstup reproduktorové úrovn> pracují nezávisle, kaãdá pro ur#it≥ vstup. Hlasitost u nepouãívaného vstupu je nejlépe nastavit na „Min.“. Nastavení pro domácí kino Ovlada# hlasitosti „VOLUME“ (dle pouãívaného vstupu – LINE nebo SPEAKER) nastavte zhruba na pozici devíti hodin. P_epína# dolnopropustného filtru „LOW-PASS FILTER“ p_epn>te do pozice OUT. P_epína# ekvalizace „EQ“ p_epn>te pro za#átek do pozice A. P_epína# fáze „PHASE“ p_epn>te pro za#átek do pozice 0°. Pokud je pouãito propojení p_es reproduktorovou úrove[, nastavte ovlada# frekvence dolnopropustného filtru „LOW-PASS FREQ“ na hodnotu 140. Toto nastavení nemá v≥znam v p_ípad> pouãití linkového propojení. Pro více informací si p_e#t>te si kapitolu „Finální dolad>ní“. Tento subwoofer sice není THX

za_ízením pouãívat. Pokud pouãíváte THX

za_ízení, ujist>te se, zda je funkce subwooferu v nastavení aktivována. To zahrnuje v|echna nastavení filtrace a úrovn> poãadované pro subwoofer ve v|ech modech. Pro kalibraci úrovn> mÅãe b≥t pouãit testovací |umov≥ signál a ovlada#e pro nastavení úrovn> kanálÅ u THX

za_ízení. Ve v|ech p_ípadech by nastavení úrovní m>lo b≥t takové, aby |lo testovacím |umov≥m signálem v míst> poslechu docílit 75dB SPL (C-váãeno). U ostatních procesorÅ nap_ed v nastavení nakonfigurujte p_ední a surroundové reprosoustavy, podle toho zda jsou „malé“ #i „velké“ a teprve potom nastavte úrovn> kanálÅ. Pouãijte |umov≥ testovací signál a p_íslu|né ovládací prvky k nastavení úrovn> jednotliv≥ch kanálÅ. Ovlada# hlasitosti na subwooferu p_enastavte jen tehdy, neposta#uje-li rozsah nastavení na procesoru k docílení správné úrovn>. Na trhu jsou také cenov> dostupné p_ístroje pro m>_ení úrovn> zvuku, které lze pro kalibraci pouãít. Pro nastavení úrovní si p_e#t>te také manuál od svého procesoru. 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 6970 Nastavení pro dvoukanálové stereo Ovlada# hlasitosti VOLUME (dle pouãívaného vstupu – LINE nebo SPEAKER) nastavte zhruba na pozici „devíti hodin“. P_epína# LOW-PASS FILTER p_epn>te do pozice IN. P_epína# EQ p_epn>te pro za#átek do pozice A. P_epína# PHASE p_epn>te pro za#átek do pozice 0°. Ovlada# LOW-PASS FREQ (nastavení frekvence dolnopropustného filtru) nastavte na hodnotu, která odpovídá dolnímu konci frekven#ního rozsahu satelitních reprosoustav, udávanému na poklesu - 6db. DÅleãité: firma B&W udává u sv≥ch reprosoustav spodní frekvenci jak na poklesu -6db, tak i na -3db. Pokud v|ak budete pouãívat reprosoustavy jiného v≥robce, kter≥ udává dolní konec rozsahu jen na - 3db, m>lo by b≥t optimální nastavení n>kde mezi 0,6 aã 0,9 násobku uvedené hodnoty. Pro více informací si p_e#t>te si kapitolu „Finální dolad>ní“. Finální dolad>ní Domácí kino V systémech domácího kina je hlavní úlohou subwooferu p_edev|ím reprodukce samostatného basového kanálu (LFE), obsahujícího nízkofrekven#ní efekty. Nízkopropustn≥ filtr (LOW- PASS FILTER) je tedy lep|í vypnout (nebo nastavit jeho frekvenci na maximum), protoãe LFE kanál není t_eba filtrovat a pouãíváte-li jako satelity maloobjemové reprosoustavy, lze je nakonfigurovat jako „malé“ p_ímo na AV procesoru, kter≥ filtraci obstará sám. Na subwooferu je v|ak t_eba správn> nastavit fázi. Normáln> je fáze nastavena na 0°, je-li ov|em subwoofer umíst>n daleko od ostatních reprosoustav, nebo otá#í-li zesilova# pouãit≥ pro ostatní reprosoustavy fázi signálu, mÅãe b≥t pro zvuk systému lep|í u subwooferu zvolit variantu 180°. Poslechn>te si ob> varianty a zvolte tu, p_i které je zvuk na basech pln>j|í. Pokud je rozdíl minimální, nechte p_epína# v pozici 0°. Surroundové procesory obvykle pouãívají kalibra#ní |umov≥ signál, kter≥ je ur#en pro relativní nastavení hlasitosti v|ech reprosoustav na stejnou úrove[, coã je v≥hodou oproti 2 kanálov≥m sestavám. Pro zdÅrazn>ní basov≥ch efektÅ n>kter≥ch nahrávek mÅãe b≥t lep|í zvolit pro subwoofer vy||í úrove[ neã je kalibra#ní, naopak pro realisti#t>j|í nebo dlouh≥ poslech mÅãe b≥t p_íjemn>j|í úrove[ niã|í. Dvoukanálové audio Umíst>te subwoofer na pozici kde má hrát. Optimální nastavení „PHASE“ a „LOW-PASS FREQ“ je závislé na dolní mezní frekvenci pouãit≥ch satelitních reprosoustav. D_íve neã za#nete s jemn≥m dolad’ováním je t_eba, aby bylo provedeno základní nastavení popsané v≥|e v kapitole „Nastavení pro dvoukanálové stereo“. Pro dolad’ování si vyberte n>jakou nahrávku se stálou basovou linkou. Ponechte v|e v základním nastavení a nejprve vyzkou|ejte zm>nu p_i p_epínání „PHASE“. Vyberte variantu, p_i které je zvuk na basech pln>j|í. Obvykle je lep|í základní nastavení na 0°, je-li v|ak subwoofer umíst>n daleko od ostatních reprosoustav, nebo otá#í-li zesilova# pouãit≥ pro ostatní reprosoustavy fázi signálu, mÅãe b≥t lep|ím _e|ením p_epnout na 180°. Dále je t_eba doladit úrove[ hlasitosti subwooferu ovlada#em ozna#en≥m „VOLUME“ (záleãí na zpÅsobu propojení zda LINE #i SPEAKER) vÅ#i satelitním reprosoustavám. Pouãijte více rÅzn≥ch nahrávek, aby jste docílili optimálního zvuku. Nastavení které nejvíce vyhovuje jedné nahrávce, nemusí b≥t optimální pro nahrávku jinou. Poslouchejte p_i reálné hlasitosti a nastavte subwoofer tak, aby byl zvuk celého systému co nejvíce vyváãen≥. Na záv>r dolad’te frekvenci filtru ovlada#em „LOW- PASS FREQ“ tak, aby byl p_echod mezi subwooferem a satelitními reprosoustavami co nejhlad|í. Pro v|echny aplikace P_epína# „BASS EXTENSION“ nabízí t_i moãnosti roz|í_ení basÅ. Pozice A poskytuje nejv>t|í a pozice C nejmen|í roz|í_ení. Pozice B je pak kompromisním nastavením. Je-li systém pouãíván p_i velmi vysok≥ch hlasitostech, nebo ve velké místnosti, lze omezením roz|í_ení basÅ pomocí p_epnutí na B #i C zabránit tomu, aby byl p_ekro#en limit #isté a nezkreslené reprodukce. Proto je v mnoha situacích dobré zvolit p_epína#em „BASS EXTENSION“ jinou variantu neãli A. Pomocí p_epína#e EQ lze zm>nit také frekven#ní prÅb>h basÅ u subwooferu. Basy které sly|íte jsou kombinací zvuku subwooferu a efektÅ, zpÅsoben≥ch akustikou místnosti. Je tedy t_eba zvolit nastavení v závislosti na místnosti a umíst>ní subwooferu. Nastavení na A poskytuje spí|e „su||í“ reprodukci a je tak vhodné spí|e p_i umíst>ní subwooferu v rohu místnosti, #i pro kompenzaci nízkofrekven#ních rezonancí. Varianta B je vhodná p_i mén> rezonující akustice, #i p_i umíst>ní subwooferu dále od rohÅ místnosti. Máte-li problém s nevyrovnan≥mi basy – n>které tóny jsou v≥razn>j|í neã ostatní – jedná se s nejv>t|í pravd>podobností o rezonance zpÅsobené akustikou místnosti a je pak dobré experimentovat s pozicí pro umíst>ní subwooferu. I malá zm>na pozice subwooferu – t_eba jen 15 cm – mÅãe znateln> ovlivnit zvuk. P_i pouãití více subwooferÅ v místnosti s rezonující akustikou mohou basy pÅsobit vyrovnan>j|ím dojmem, protoãe kaãd≥ ze subwooferÅ mÅãe vybuzovat rezonance na jin≥ch frekvencích. Pokud b>hem dolad’ování v≥razn>ji zm>níte vzdálenost subwooferu od satelitních reprosoustav, nezapome[te znovu vyzkou|et nastavení p_epína#e PHASE. Také mÅãete znovu zkontrolovat správnost nastavení úrovn> subwooferu (za pouãití nastavování úrovn> kanálÅ u procesoru #i pomocí ovlada#e VOLUME na zadním panelu 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 7071 subwooferu). To v|ak provád>jte aã tehdy, jste-li si jisti správn≥m nastavením fáze. Údrãba Povrch subwooferu obvykle vyãaduje jen ob#asné set_ení prachu. Pokud chcete pouãít aerosolov≥ #í jin≥ #istící prost_edek, demontujte nap_ed krycí m_íãku jemn≥m tahem od ozvu#nice. Sprej naná|ejte na ut>rku, nikoli p_ímo na ozvu#nici. "istící prost_edek vãdy nejprve vyzkou|ejte na malé plo|e, n>které #istící prost_edky by totiã mohly povrch reprosoustavy po|kodit. Vyvarujte se produktÅ které obsahují brusiva, kyseliny #i alkoholové, pop_. antibakteriální sloãky. Ñádná #istidla nepouãívejte na samotn≥ reproduktor. Látka pouãitá na krycí m_íãce mÅãe b≥t #i|t>na klasick≥m kartá#em na |aty, nap_ed je v|ak t_eba ji demontovat od ozvu#nice. Nikdy se nedot≥kejte membrány reproduktoru, mohlo by dojít k jejímu po|kození. P_ed kaãd≥m #i|t>ním subwoofer vãdy rad>ji vypn>te. Nikdy nepouãívejte subwoofer jako stolek. Je-li p_ístroj v provozu, mohly by v>ci poloãené na jeho kabinetu rezonovat. Je také riziko po|kození povrchu subwooferu tekutinami (nap_. od sklenic #i váz). Nebudete-li systém del|í dobu pouãívat, odpojte subwoofer od napájecí sít>. Záruka V≥robky firmy B&W jsou vyráb>ny tak, aby vyhov>ly v|em poãadavkÅm na|eho náro#ného zákazníka. Nicmén>, vznikne-li p_esto n>jaká závada, firma B&W Group Ltd. a její místní dovozce ud>lají v|e pot_ebné, aby vá| v≥robek byl bezplatn> (krom uveden≥ch v≥jimek) opraven #i uveden do _ádného stavu. Záruka b>ãí po dobu 5 let a vztahuje se na neelektronické sou#ásti v≥robku. Dvouletá záruka je pak poskytována na ve|keré elektronické sou#ásti v≥robkÅ v#etn> zesilova#Å aktivních reprosoustav. Podmínky záruky 1 Záruka se vztahuje pouze na opravy v≥robkÅ. Nepokr≥vá p_epravu reklamovaného v≥robku do servisního st_ediska, manipulaci s ním a ani ãádná rizika z p_epravy a manipulace plynoucí. 2 Záruka platí pouze pro prvního kupce v≥robku, p_i dal|ím prodeji se jiã nep_ená|í. 3 Práva vypl≥vající ze záruky nebudou uznána v p_ípad> jin≥ch závad neã závad materiálu a dílenského zpracování a dále zejména v t>chto p_ípadech: a. v≥robky byly |patn> nainstalovány, zapojeny nebo |patn> uskladn>ny #i zabaleny, b. v≥robky byly zapojeny #i pouãity jinak neã se uvádí v návodu k pouãití, byla zanedbána jejich údrãba, byly modifikovány nebo byly pouãity jiné neã originální náhradní díly, c. v≥robky byly pouãívány spole#n> s nevhodn≥m za_ízením, d. v≥robky byly po|kozeny nehodou, bleskem, vodou, ohn>m, válkou, ve_ejn≥mi nepokoji nebo n>jakou jinou okolností za kterou firma B&W Group Ltd. ani její místní dovozce nemohou nést odpov>dnost, e. v≥robní #íslo v≥robkÅ bylo zm>n>no, smazáno, odstran>no nebo se stalo ne#iteln≥m, f. v≥robky byly opravovány neautorizovanou osobou. 4 Tato záruka dopl[uje místní právní úpravu záru#ní doby dle té které zem> a neplatí v t>ch bodech, které jsou s místní právní úpravou v rozporu. To neplatí v p_ípadech, kdy tato záruka jde nad rámec místní úpravy. Uplatn>ní záruky Uplat[ujete-li reklamaci, postupujte prosím dle následujících krokÅ: 1 Reklamujete-li v≥robek v zemi, ve které byl i zakoupen, kontaktujte autorizovaného prodejce v≥robkÅ B&W, kde jste v≥robek zakoupili. 2 Reklamujete-li v≥robek v jiné zemi, neã ve které byl zakoupen, kontaktujte dovozce, kter≥ servis zajistí. P_íslu|ného dovozce zjistíte bud’ p_ímo telefonicky u firmy B&W nebo na jejich www stránkách. P_i uplat[ování záruky se vãdy prokazujte záru#ním listem, kter≥ musí b≥t opat_en datem prodeje, razítkem a podpisem autorizovaného prodejce. Alternativn> se mÅãete prokázat paragonem #i fakturou na základ> které jste v≥robek koupili. I tyto doklady musí obsahovat datum, podpis a razítko autorizovaného prodejce. 7276 608_610_610XP manual.qxd 8/12/08 12:11 Page 7172 Magyar Kezelési útmutató
