CCC 60BA - Páraelszívó CANDY - Ingyenes használati útmutató

Termék típusa	Konyhai páraelszívó
Márka	Candy
Modell	CCC 60BA
Kategória	Páraelszívó
Fő funkciók	3 sebesség (alacsony, közepes, magas), LED világítás, elszívás, recirkuláció lehetséges szénszűrővel
Karbantartás és tisztítás	Fém zsírszűrő havi tisztítása; aktív szénszűrő évenkénti cseréje; külső tisztítás puha ruhával és szappanos vízzel
Biztonság	Minimális távolság: 70 cm (gáz/elektromos tűzhely), 80 cm (szén/petróleum); áramtalanítás telepítés előtt; ne használja szűrő nélkül; ne lángoljon a páraelszívó alatt
Alkatrészek és javíthatóság	2,5 W-os LED izzó, fém zsírszűrő, aktív szénszűrő, rögzítőcsavarok, fali tartó, 150 mm átmérőjű kivezető cső
Általános információk	Éves energiafogyasztás: 52,0 kWh/év; zajszint: 70 dB; maximális légáramlás: 423 m³/h; energiahatékonysági index: 81,3; dinamikus folyadékhatékonyság: 12,2
Telepítés	Külső kivezetés (150 mm-es cső) vagy recirkuláció szénszűrővel; fali szerelés a mellékelt tartóval

Gyakran ismételt kérdések - CCC 60BA CANDY

Hogyan telepítsem a Candy CCC 60BA páraelszívót?

Telepítés előtt kapcsolja le az áramellátást. A páraelszívót 70-80 cm-re kell elhelyezni a főzőlap felett. Rögzítse a fali tartót a falhoz a mellékelt csavarokkal és tiplik segítségével. Akassza fel a páraelszívót, majd rögzítse a csöveket a használati utasítás szerint. Külső kivezetés esetén használjon 150 mm átmérőjű kivezető csövet.

Mekkora a minimális távolság a páraelszívó és a tűzhely között?

Gáz vagy elektromos tűzhely esetén a minimális távolság 70 cm. Szén vagy petróleum tűzhely esetén 80 cm.

Hogyan tisztítsam a fém zsírszűrőt?

A fém zsírszűrőt havonta kell tisztítani a tűzveszély elkerülése érdekében. Használjon háztartási tisztítószert vagy langyos szappanos vizet. Kézzel vagy mosogatógépben is mosható.

Mikor kell kicserélni az aktív szénszűrőt?

Az aktív szénszűrőt évente egyszer kell cserélni, vagy gyakrabban, ha a páraelszívót gyakran használják. Csak recirkulációs üzemmódban (külső elszívás nélkül) szükséges.

Mit tegyek, ha a páraelszívó nem működik?

Először ellenőrizze, hogy az áramellátás be van-e dugva, és a kábel nem sérült. Ha a lámpa világít, de a ventilátor nem, a lapát elakadhatott vagy a motor hibás lehet. Ha semmi sem működik, a LED izzó kiégett lehet. Minden esetben kapcsolja ki a készüléket, és hívjon szakképzett szerelőt.

Hogyan cseréljem ki a páraelszívó izzóját?

Kapcsolja le az áramellátást, és várja meg, amíg az izzó lehűl. Vegye ki a fém zsírszűrőket. Cserélje ki az izzót egy azonos típusú, 2,5 W-os LED izzóra.

Használhatom a páraelszívót szűrő nélkül?

Nem, soha ne használja a páraelszívót zsírszűrők nélkül vagy túlzottan zsíros szűrőkkel, mert ez tűzveszélyt okozhat.

Hogyan változtassam meg a szívási sebességet?

A páraelszívó három sebességgel rendelkezik: alacsony, közepes és magas. Használja a megfelelő gombokat a vezérlőpanelen. Van egy kikapcsoló gomb (0) és egy gomb a LED világításhoz is.

A páraelszívó zajos, ez normális?

A zajszint normál működés közben 70 dB. Ha a zaj szokatlan, ellenőrizze, hogy a szűrők tiszták-e, és a ventilátor lapátja nincs-e elakadva. Ha a probléma továbbra is fennáll, hívjon szakembert.

Hol találom a Candy CCC 60BA páraelszívó teljes használati utasítását?

Ingyenesen letöltheti a teljes használati utasítást PDF formátumban a notice-facile.com oldalról. Tartalmazza a biztonsági előírásokat, a telepítést, a használatot és a karbantartást.

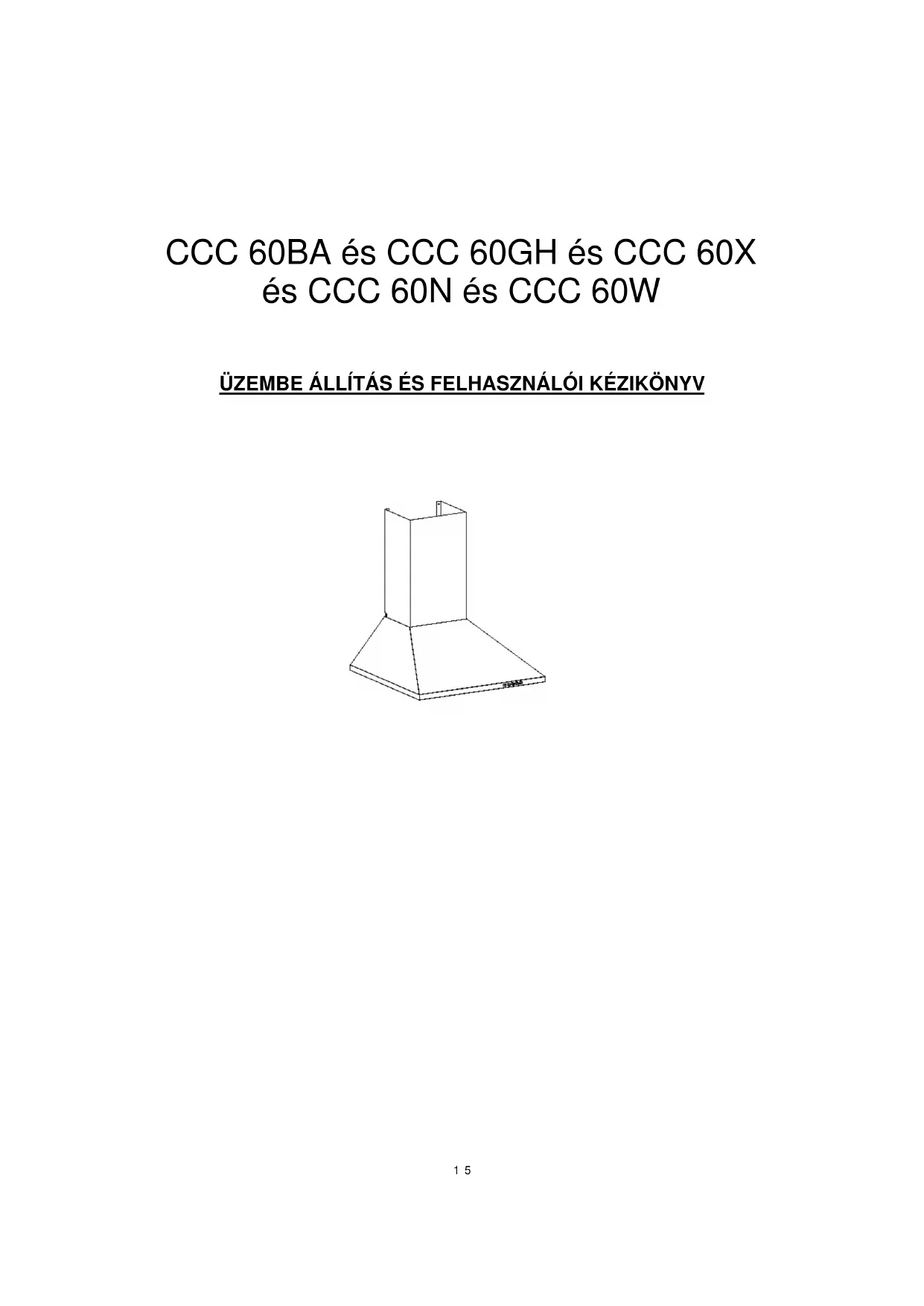

HASZNÁLATI ÚTMUTATÓ CCC 60BA CANDY

ÜZEMBE ÁLLÍTÁS ÉS FELHASZNÁLÓI KÉZIKÖNYV

Köszönjük, hogy a páraelszívónkat választotta!

Ez a használati útmutató a készülék beszereléséhez, karbantartásához és használatához szükséges tudnivalókat tartalmazza. A készülék megfelelő és biztonságos működése érdekében kérjük, olvassa el figyelmesen a kézikönyvet.

BIZTONSÁGI ÓVINTÉZKEDÉS

- Fontos! Karbantartáskor (például az égő kicserélésekor) és az üzembe állításkor mindig kapcsolja le az elektromos hálózatot.

- A páraelszívót az üzembe állítási útmutatónak megfelelően, a helyigény felmérését követően szerelje be.

- A beszerelési munkákat hozzáértő személy vagy képzett villanyszerelő végezze.

- Gondoskodjon a szükségtelenné vált csomagolóanyag megfelelő elhelyezéséről. Gyermekekre veszélyes.

- Figyeljen a páraelszívó belsejében lévő éles szélekre – különösen a beszerelés és a tisztítás során.

- Ha a páraelszívót gáztűzhely fölött helyezi el, a tűzhelyen elhelyezett főzőedények és a szagelszívó legalacsonyabb pontja közötti minimális távolság legyen:

Gáztűzhely esetén: 70 cm

Elektromos tűzhely esetén: 70 cm

Szén- vagy olajtűzhely esetén: 80 cm

- Ügyeljen arra, hogy a csővezetéket ne hajlítsa meg 90 foknál nagyobb szögben, mert ez ronthatja a páraelszívó hatékonyságát.

- A páraelszívó kizárólag házi használatra készült.

- Mindig rakjon fedőt az edényekre és a serpenyőkre, ha a gáztűzhelyen süt vagy főz.

- Soha ne használja a páraelszívót a szűrők nélkül vagy túlságosan zsíros szűrőkkel.

- Kiszívási üzemmódban a páraelszívó kiszívja a levegőt a szobából. Kérjük, gondoskodjon a megfelelő szellőzésről. A páraelszívó a szagokat távolítja el a szobából, a gözt nem.

- Ha egyszerre használja a szagelszívót és a tűzhelyet (legyen az gáztüzelésű vagy másmilyen), megfelelően szellőzzön a helyiség.

- Ne szerelje magasított grillsütővel rendelkező túzhely fölé.

- Használat közben ne hagyja felügyelet nélkül a serpenyőket, mert a forró olaj vagy zsír tüzet okozhat.

- Ne hagyjon nyílt lángot a páraelszívó alatt.

- Ha a páraelszívó megsérül, ne használja.

- Ha a tápkábel megsérül, a kockázatok elkerülése végett a gyártó által megadott márkaszerviznek vagy megfelelően képzett szakembernek kell gondoskodnia a cseréjéről.

- A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzékszervi és mentális képességekkel rendelkező, illetve kellő tapasztalattal nem rendelkező személyek csak felügyelet mellett, illetve akkor használhatják, ha már rendelkeznek a készülék biztonságos használatára és a kockázatokra vonatkozó tudással.

Gyermekek ne játsszanak a készülékkel. A tisztítást és a karbantartást gyermekek nem végezhetik felügyelet nélkül.

- Vigyázat: A készülék és a hozzáférhető részei felforrósodhatnak használat

közben. Ne nyúljon a felmelegedő részekhez. 8 évesnél fiatalabb gyermekek csak akkor menjenek a készülék közelébe, ha folyamatos felügyelet alatt állnak.

– Ha a szagelszívót a tűzhellyel (legyen az gáztüzelésű vagy másmilyen) egyszerre használja, gondoskodjon a szoba megfelelő szellőzéséről.

– Tüzveszélyt okozhat, ha nem az útmutatónak megfelelően végzik a tisztítást.

– Ne flambírozzon a páraelszívó alatt.

– VIGYÁZAT: A hozzáférhető részek felforrósodhatnak, amikor főzőberendezésekkel használják őket.

– A levegőt tilos olyan kürtőn keresztül kiengedni, amelyet gázzal vagy más üzemanyaggal működő készülékek füstjének elvezetésére használnak.

– A minimális távolság a tűzhelyen elhelyezett főzőedények és a szagelszívó-berendezés legalacsonyabb pontja között: ha a szagelszívó gáztűzhely felett található, ennek a

távolságnak legalább 70 cm-nek kell lennie

– A légmentesítést az előírásoknak megfelelően kell elvégezni.

• Időről időre tisztítsa meg a készüléket a KARBANTARTÁS fejezetben megadott módon.
• Vigyázat: Ha az eszköz vagy a csavarok rögzítése nem az útmutató szerint történik, fennáll az áramütés veszélye.
• A rögzített készülékre, valamint a készülék rögzítésének módjára vonatkozó útmutatás a „BESZERELÉS ÉS RÖGZÍTÉS” részben található.

- Az égő cseréjére vonatkozó útmutatás az „égőcsere” részben található.

TARTOZÉKOK

Leírás	Illusztráció		Mennyiség
Páraelszívó			1
Kürtő			1
Kivezető cső(150 mm átmérőjű)			1
Tartókonzol			1
I-es lemez			1
II-es lemez			1
Csavar(4mm x 40mm)			7
Csavar(4mm x 30mm)			2
Tipli			9
Csavar(4mm x 8mm)		[870W]	6
Szénszúrő			2

BESZERELÉS (KÜLSŐ KIVEZETŐNYÍLÁSRA)

Ha külső kivezetőnyílást használ, a páraelszívót az alábbi képen látható módon csatlakoztathatja a szellőzőcsatornára (zománc, alumínium, rugalmas cső vagy tűzálló anyagból készült, 150 mm-es belső átmérőjű).

1. Üzembe helyezés előtt kapcsolja és húzza ki az egységet a konnektorból.

1. A teljesítmény akkor a legmagasabb, ha a páraelszívót 70-80 cm-rel a főzőfelület fölé helyezi.

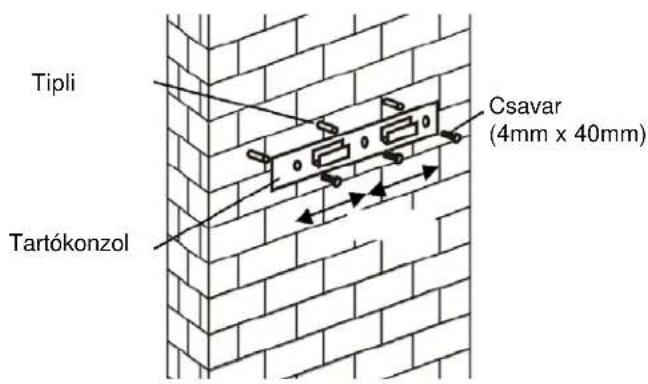

1. Fúrjon 3 lyukat a tartókonzol elhelyezéséhez. Rögzítse a tartókonzolt a falra a mellékelt csavarokkal (4 mm x 40 mm) és tiplikkel.

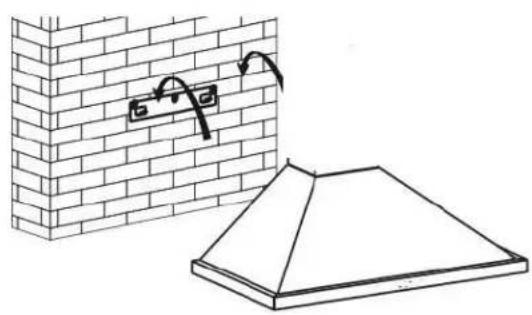

1. Akassza a készüléket a tartókonzol kampójára, és rögzítse a készüléket 2 csavarral (4 mm x 30 mm).

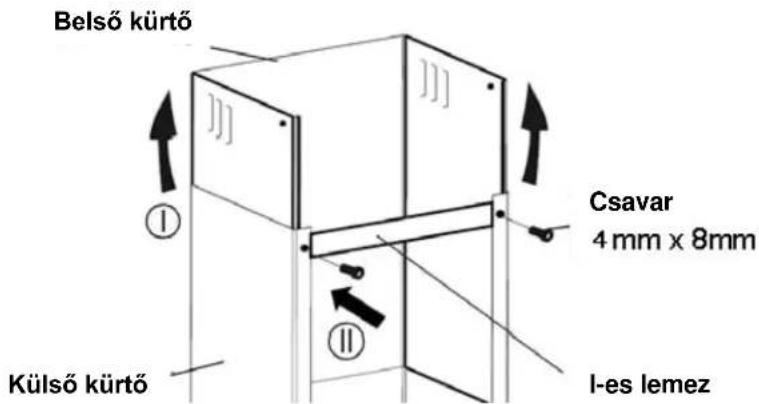

1. A kürtő az I-es és II-es lemezzel erősíthető a falra. Helyezze a belső kürtőt a külső kürtőre. Ezután húzza a belső kürtőt felfelé. Rögzítse az I-es lemezt a kürtőre két csavarral (4 mm x 8 mm).

Helyezze a kürtöt a páraelszívóra, és válassza ki az I-es és a II-es lemez helyét.

Fúrjon lyukakat az I-es és a II-es lemez elhelyezéséhez.

Erösítse a II-es lemezt a falra két csavarral (4 mm x 40 mm) és tiplivel.

1. Vegye ki a kürtöt a páraelszívóból, és csatlakoztassa a kivezető csövet az egyirányú tolózárhoz az alábbi módon.

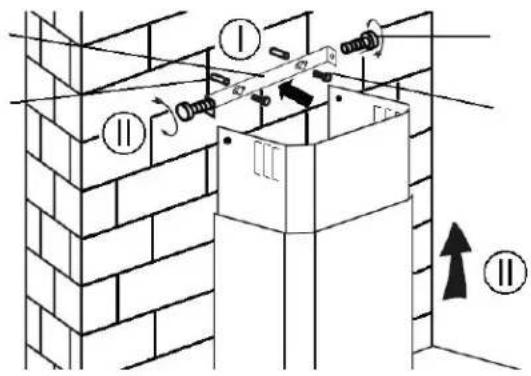

1. Tegye vissza a kürtöt a páraelszívóba. Mielött a kürtöt a kívánt magasságba emeli, rögzítse az I-es lemezt a falhoz két csavar (4 mm x 40 mm) és tipli segítségével. Állítsa a kürtöt a kívánt magasságba, és rögzítse a II-es lemezt 2 csavarral (4 mm x 8 mm)

Rögzítse az alsó kéményt a páraelszívóra 2 (4 x 8 mm) csavar segítségével.

1. Használat előtt olvassa el az összes útmutatót, és bizonyosodjon meg róla, hogy az energiaforrás kielégíti az eszköz teljesítményigényét.

BESZERELÉS (VÁLASZTHATÓAN BELSŐ KIVEZETŐNYÍLÁSRA)

Ha nem rendelkezik külső kivezetőnyílással, a kivezetőcsőre nincs szükség; a felszerelés hasonló a „BESZERELÉS (KÜLSŐ KIVEZETŐNYÍLÁSRA)" részben leírtakhoz.

Az aktív szénszűrő elnyeli a szagokat.

Az aktív szénszűrő beszerelése előtt le kell választania a fém zsírszűrőt. Nyomja meg a zárat, és húzza lefelé.

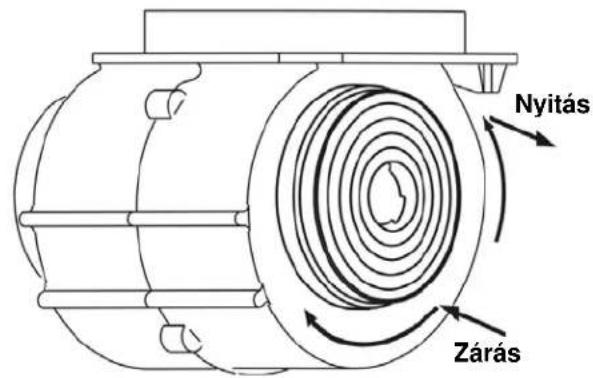

Helyezze be az aktív szénszűrőt az egységbe, és fordítsa el, hogy rögzüljön. Ismételje meg ugyanezt a másik oldalon is.

MEGJEGYZÉS:

○ Bizonyosodjon meg róla, hogy a szűrő biztosan zárva van-e. Máskülönben kilazulhat és kárt okozhat a készülékben.
o Amikor az aktív szénszűrő csatlakoztatva van, csökken a szívóerő.

ÜZEMELTETÉS

A motor kapcsológombja 0

A gombbal a motor kapcsolható ki.

Alacsony sebesség gomb

A gomb megnyomásakor a készülék alacsony sebességgel működik tovább.

Közepes sebesség gomb

A gomb megnyomásakor a készülék közepes sebességgel működik tovább.

Nagy sebesség gomb

A gomb megnyomásakor a készülék nagy sebességgel működik tovább.

Világítás gomb

Ha megnyomja, bekapcsolódik a LED-világítás. Ha újra megnyomja, kikapcsolja a világítást.

KARBANTARTÁS

Tisztítás előtt kapcsolja ki a készüléket, és húzza ki a konnektorból.

I. Általános tisztítás

Használjon puha szövetet, amit előtte enyhén szappanos, langyos vízzel vagy háztartási tisztítószerrel nedvesített be. Soha ne használjon fémpárnát, vegyi- és csiszolóanyagot vagy merevszálú kefét az egység tisztításához!

II. A fém zsírszűrő havi tisztítása

FONTOS: A szűrő havi tisztításával teljesen megszüntetheti a tűzeset kockázatát.

A szűrő összegyűjti a zsírt, füstöt és port, így közvetlen hatással van a páraelszívó működésének hatékonyságára. Ha nem tisztítják, a zsír maradványai letapadnak a szűrön, melyek akár gyúlékonyak is lehetnek. Tisztítsa háztartási tisztítószerekkel.

III. Az aktív szénszűrő éves tisztítása

KIZÁRÓLAG olyan készüléken alkalmazza, ami nem recirkulációs egységként lett beszerelve (nem rendelkezik külső kivezetőnyílással). A szűrő elnyeli a szagokat, ezért – a használat gyakoriságától függően – legalább évente egyszer le kell cserélni.

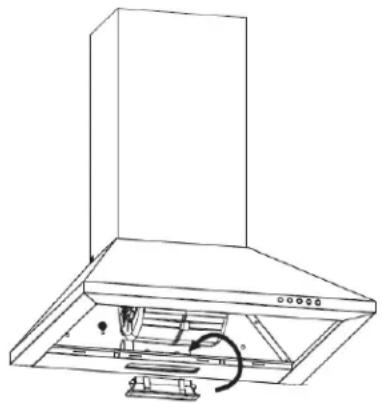

IV. A világítás kicserélése

1. Kapcsolja ki a készüléket, és húzza ki a konnektorból.
2. Várjon míg az égő teljesen lehül, mielőtt kicserélné.
3. Távolítsa el a fém zsírszűrőt.
4. Cserélje ki ugyanolyan típusú égőre (2,5 W LED-lámpa).

Hiba	Ok	Megoldás
A lámpa világít, de a ventilátor nem működik.	A ventilátorlapát elakadt.	Kapcsolja ki a készüléket. A szerelést csak szakember végezheti.
	A motor megsérült.
Sem a világítás, sem a ventilátor nem működik.	Bántó LED-világítás.	Cserélje ki a lámpát; megfelelő erősségűt használjon.

Információk a páraelszívóról

	Jel Érték	Egység
A modell azonosítója		CCC 60BA és CCC 60GH és CCC 60X és CCC 60N és CCC 60W
Éves energiafogyasztás	AECpáraelszívó	52,0	kWh/a
Idönövekedés mértéke	f 1,6
Hidrodinamikai hatékonyság	FDEparaelszívó
Energiahatékonysági mutató	EEIparaelszívó
Legjobb hatásfokon mért légáramlási arány	Q BE48,4		m3/h
Legjobb hatásfok egy pontján mért légnyomás	PBE52		Pa
Maximális légáramlás	Qmax	423	m3/h
Legjobb hatásfok egy pontján mért bemeneti elektromosság	WBEP	86	W
Világítás névleges teljesítménye	WL2,5		W
Átlagos fényerősség a főzőfelületen	Eközép	61	lux
Mért energiafogyasztás készenléti állapotban	PS	-	W
Mért energiafogyasztás kikapcsolt állapotban	P 0,00		W
Hangteljesítményszint	Lw7.0 dB

A fenti táblázat mérései és számításai az (EU) 65/2014 és 66/2014 számú bizottsági szabályozások szerint készültek.

KÖRNYEZETVÉDELEM :

Ez a termék rendelkezik az elektronikus eszközökre vonatkozó szelektív hulladékgyűjtés jelölésével. Ez azt jelenti, hogy a terméket tilos a háztartási hulladékokkal együtt kezelni, illetve a szelektív hulladékgyűjtési rendszert kell használni hozzá (a 2012/19/EC

Irányelvnek megfelelően). A terméket szétbontják vagy újrahasznosítják, hogy csökkenjen a környezetre gyakorolt hatás, ugyanis az elektronikus termékek – a veszélyesanyag-tartalmuk miatt – veszélyesek lehetnek a környezetre és az emberi egészségre.

Ha további tudnivalókra van szüksége, vegye fel a kapcsolatot a helyi vagy a regionális hatóságokkal.

Megjegyzés:

A következő rész azt ismerteti, hogy csökkenthető a környezetre gyakorolt hatás (a főzési folyamat energiaigénye).

(1) Olyan helyre szerelje a páraelszívót, ahol biztosított a megfelelő szellőzés.
(2) Rendszeresen tisztítsa a páraelszívót, így megakadályozhatja a szellőzőnyílások eltömődését.
(3) Ne felejtse el kikapcsolni a páraelszívó világítását használat után.
(4) Kapcsolja ki a páraelszívót használat után.

A szétszereléshez szükséges információ

Csak a használati útmutatónak megfelelően szerelje szét a készüléket. A felhasználó nem szerelheti szét a készüléket. A használhatatlanná vált készüléket ne a háztartási hulladék közé dobja. Vegye fel a kapcsolatot a helyi hatóságokkal a megőrzési vagy újrahasznosítási tanácsokért.

CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
