NAVODILA ZA UPORABO CCC 60BA CANDY

Ta navodila so zasnovana tako, da navajajo vsa potrebna navodila v zvezi z montažo, uporabo in vzdrževanjem naprave. Za pravilno in varno upravljanje enote pred namestitvijo in uporabo natančno preberite ta navodila.

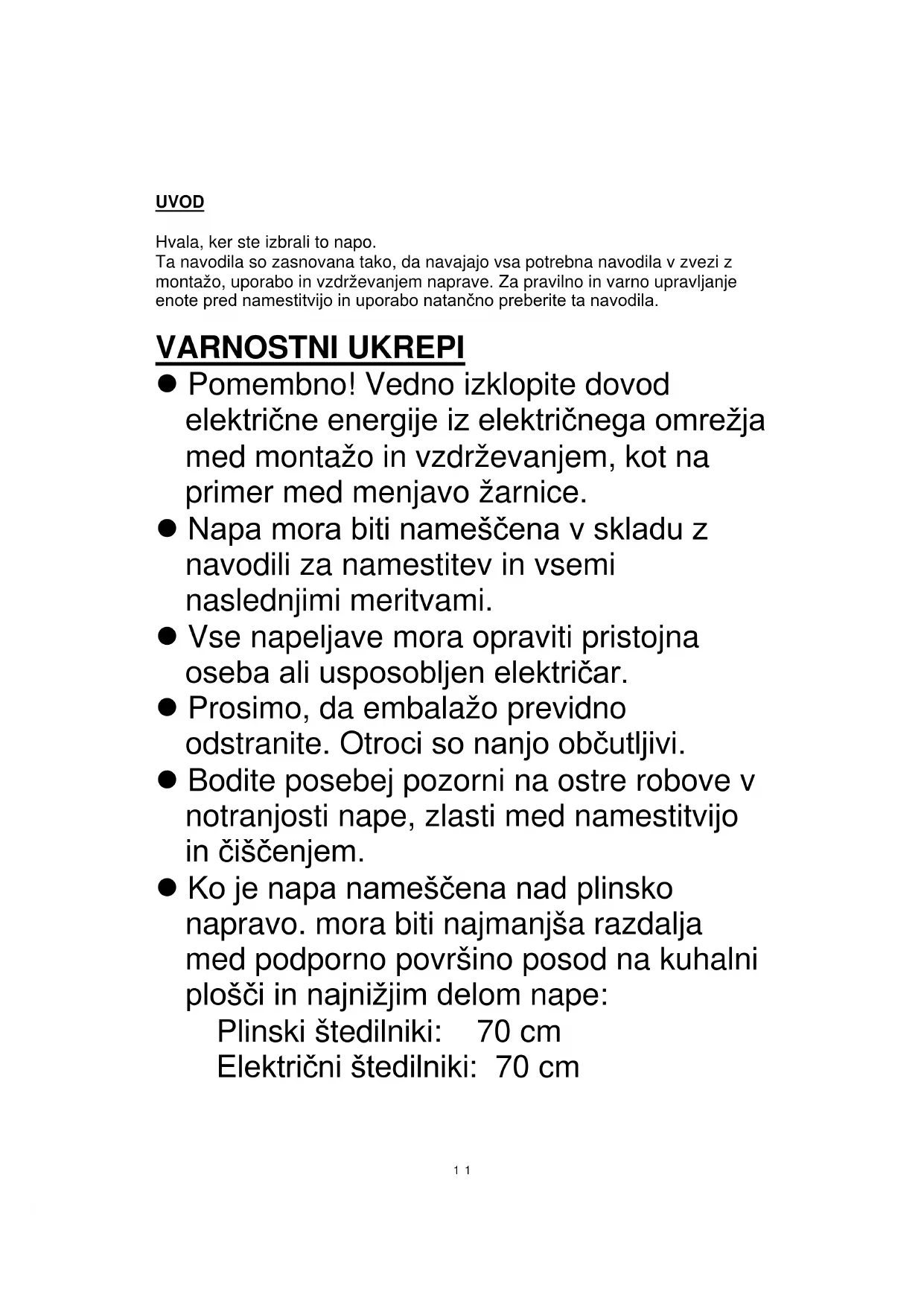

VARNOSTNI UKREPI

• Pomembno! Vedno izklopite dovod električne energije iz električnega omrežja med montažo in vzdrževanjem, kot na primer med menjavo žarnice.
• Napa mora biti nameščena v skladu z navodili za namestitev in vsemi naslednjimi meritvami.
• Vse napeljave mora opraviti pristojna oseba ali usposobljen električar.
  ● Prosimo, da embalažo previdno odstranite. Otroci so nanjo občutljivi.
• Bodite posebej pozorni na ostre robove v notranjosti nape, zlasti med namestitvijo in čiščenjem.
• Ko je napa nameščena nad plinsko napravo. mora biti najmanjša razdalja med podporno površino posod na kuhalni plošči in najnižjim delom nape:

Plinski štedilniki: 70 cm Električni štedilniki: 70 cm

Štedilniki na oglje ali olje: 80 cm

- Prepričajte se, da na ceveh ni zavojev večjih od 90 stopinj, saj bo to zmanjšalo učinkovitost nape.

- Če kuhinjsko napo uporabljate istočasno kot aparate, ki zgorevajo plin ali druga goriva, morate poskrbeti za zadostno prezračevanje

- Ne namestite nad štedilnik z visokim žarom.

- Med uporabo ne pustite ponve brez nadzora, saj se lahko pregreta masti ali olj vnamejo.

- Nikoli ne puščajte odprtega ognja pod napo.

- Če je napa poškodovana, je ne poskušajte uporabljati.

- Če je napajalni kabel poškodovan, ga mora zamenjati predstavnik proizvajalca, pooblaščene servisne službe ali druga strokovno usposobljena oseba, da se izognete nevarnosti.

- To napravo lahko uporabljajo otroci od osmega leta naprej ter osebe z zmanjšanimi telesnimi, čutnimi ali razumskimi sposobnostmi ali s pomanjkanjem izkušenj ter znanja le pod nadzorom ali će so dobili ustrezna navodila glede varne uporabe naprave in će se zavedajo nevarnosti, ki obstajajo. Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci brez nadzora.

- Pozor: Naprava in dostopni deli se med uporabo segrejejo. Ne dotikajte se grelcev. Otroci mlajši od 8 let morajo biti izven dosega nape, razen će so pod stalnim nadzorom.

– Zagotoviti je treba ustrezno prezračevanje prostora, ko se napa uporablja istočasno kot aparati, ki zgorevajo plin ali druga goriva
– Če čiščenja ne izvajate v skladu z navodili, obstaja nevarnost požara
- Pod kuhinjsko napo ne flambirajte.
– POZOR: Pri uporabi pripomočkov za kuhanje se dostopni deli močno segrejejo
–Zrak ne sme biti izločen v vod, ki je namenjen odvajanju dima iz naprav na plin ali drugo gorivo.

– Najmanjša razdalja med podporno površino za posode na kuhalni plošči in najnižjim delom kuhinjske nape. (Ko je kuhinjska napa nad plinskim aparatom, mora biti ta razdalja vsaj 70 cm)

– Izpolniti je treba predpise za odvajanje zraka.

- Aparat redno čistite v skladu z metodo, ki je opisana v poglavju VZDRŽEVANJE.

- Opozorilo: Neupoštevanje nameščanja vijakov ali pritrdilnih elementov v skladu s temi navodili lahko ima za posledico električno nevarnost

- Povezano z navodili o metodi nameščanja fiksnega aparata in kako aparat pritrdite na oporo, glejte poglavje “NAMEŠČANJE IN PRITRJEVANJE”.

- Povezano z navodili za menjavo žarnice, glejte poglavje “menjava žarnice”.

PRILOŽENI DELI

Opis	skica		kol.
Kuhinjska napa			1
Dimnik			1
Izpuh(premer 150 mm)			1
Stenski nosilec			1
Plošča I			1
Plošča II			1
Vijak(4 mm x 40 mm)			7
Vijak(4 mm x 30mm)			2
stenska vtičnica			9
Vijak(4 mm x 8mm)		[WSKG]	6
Ogleni filter			2

MONTAŽA (ZUNANJE ODVAJANJE ZRAKA)

Če imate izpuh na prosto, lahko kuhinjsko napo, kot je prikazano spodaj, povežete z vodom za odsesavanje (emajl, aluminij, gibke cevi ali s cevmi iz nevnetljivega materiala z notranjim premerom 150 mm)

1. Pred namestitvijo izklopite enoto in jo izključite iz vtičnice.

1. Napo morate za najboljši učinek postaviti na razdalji 70\~80 cm nad površino za kuhanje.

70cm 50cm

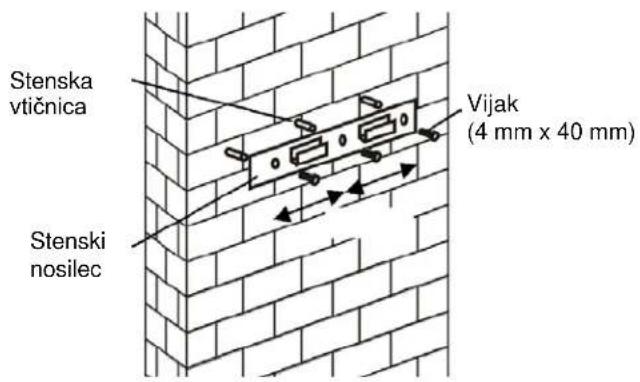

1. Izvrtajte 3 luknje za montažo stenskega nosilca. Privijte in pritegnite stenski nosilec na steno s priloženimi vijaki (4 mm x 40 mm) in stenskimi zatiči .

Stenska vtičnica Stenski nosilec Vijak (4 mm x 40 mm)

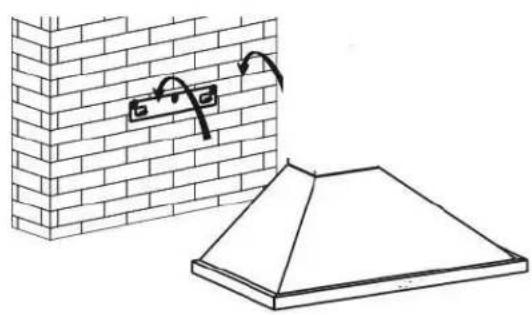

4 Obesite aparat na kavelj na stenskem nosilcu in pritrdite aparat za 2 vijakoma (4 mm x 30 mm).

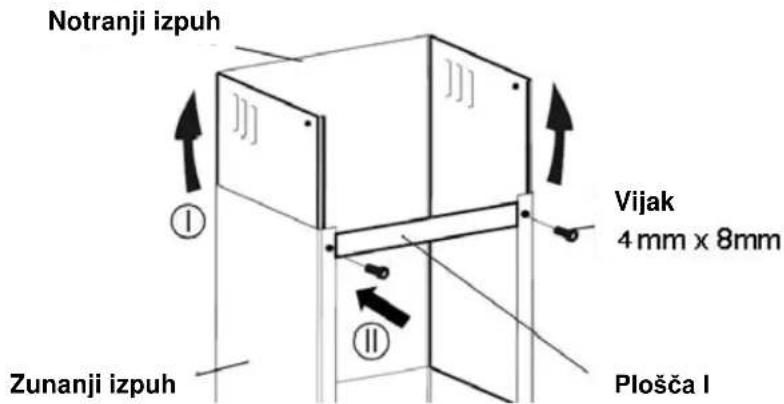

1. Plošči I in II se uporabljata za pritrditev izpuha na steno. Postavite notranji izpuh na zunanji izpuh. Povlecite notranji izpuh navzgor. Namestite ploščo I na izpuh z dvema vijakoma (4 mm x 8 mm).

Notranji izpuh Vijak 4 mm x 8mm Zunanji izpuh Plošča I

Postavite izpuh na kuhinjsko napo in določite lokacijo plošč I in II.

Izvrtine za namestitev plošč I in II.

Pritrdite ploščo II na steno z dvema vijakoma (4 mm x 40 mm) in stenskimi zatiči.

1. Odstranite izpuh iz nape. Pritrdite izpušno cev na enosmerni ventil, kot je prikazano spodaj.

1. Postavite izpuh nazaj na kuhinjsko napo. Pred dviganjem izpuha na želeno višino, pritrdite ploščo I na steno z dvema vijakoma (4 mm x 40mm) in stenskimi zatiči. Dvignite izpuh na želeno višino in ga pritrdite na ploščo II z 2 vijakoma (4 mm x 8 mm)

Pritrdite spodnji izpuh na napo z 2 vijakoma (4 x 8 mm)

1. Pred uporabo preberite vsa navodila in se prepričajte, da se nazivna moč kuhinjske nape ujema z navedeno nazivno močjo.

MONTAŽA (IZBIRNO ZA NOTRANJE ODVAJANJE ZRAKA)

Če nimate izpuha napeljanega na prosto, izpušna cev ni potrebna, namestitev je podobna kot je prikazano v poglavju "MONTAŽA (ZUNANJE ODVAJANJE ZRAKA)"

Filter z aktivnim ogljem se lahko uporablja za prestrezanje vonjav.

Za nameščanje filtra z aktivnim ogljem, morate najprej odstraniti kovinski proti maščobni filter. Pritisnite zaklep in ga potegnite navzdol.

o Prepričajte se, da je filter varno pritrjen. V nasprotnem primeru se lahko zrahlja in poškoduje enoto.
o Ko je nameščen filter z aktivnim ogljem, se sesalna moč zniža.

UPORABA

Gumb za izklop motorja 0

Ustavite delovanje motorja s to tipko.

Tipka Nizka hitrost

Pritisnite ta gumb za delovanje pri nizki hitrosti.

Tipka Srednja hitrost

Pritisnite ta gumb za delovanje pri srednji hitrosti.

Tipka Visoka hitrost

Pritisnite ta gumb za delovanje pri visoki hitrosti.

Tipka za luč

Pritisnite enkrat, LED lučka se vklopi. S ponovnim pritiskom lučko izklopite.

VZDRŽEVANJE

Pred čiščenjem enoto izklopite in izvlecite vtikač.

I. Redno čiščenje

Uporabite mehko krpo navlaženo s toplo blago milnico ali čistilom za gospodinjstvo. Za čiščenje enote nikoli ne uporabljajte kovinskih blazinic, kemikalij, brusnega materiala ali trde krtače.

II. Mesečno čiščenje kovinskega filtra proti maščobi

OSNOVE: Čiščenje filtra vsak mesec lahko prepreči nevarnost požara.

Na filtru se zbira mast, dim in prah, tako da filter neposredno vpliva na učinkovitost nape. Če ga ne očistite, se bodo mastni ostanki (morebiti vnetljivi) nabrali na filtru. Očistite ga s čistilom za gospodinjstvo.

III. Letno čiščenje filtra z aktivnim ogljem

Uporablja se IZKLJUČNO za enote, ki so nameščene kot enote s kroženjem zraka (brez zunanjega prezračevanja). Ta filter prestreže vonjave in ga morate zamenjali vsaj enkrat letno, odvisno od tega, kako pogosto napo uporabljate.

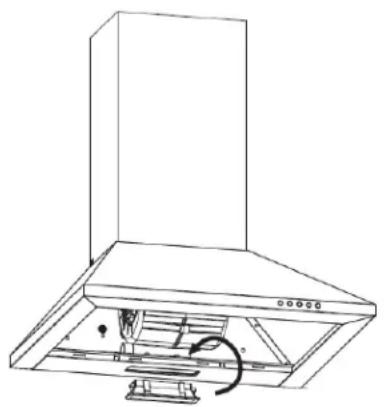

IV. Zamenjava žarnice

1. Enoto izključite in najprej izvlecite vtikač.
2. Pred zamenjavo počakajte, da se lučka ohladi.
3. Odstranite kovinske proti maščobne filtre.
4. Zamenjajte z enakim tipom žarnice (2,5 W LED žarnica).

Napaka	Vzrok	Rešitev
Lučka se vklopi, vendar ventilator ne deluje	Zataknjena lopatica ventilatorja.	Izklopite enoto. Popravilo lahko izvaja samo pooblaščeno osebje.
	Poškodovan motor.
Lučka in ventilator ne delujeta	LED lučka sveti.	Zamenjajte z lučko pravilnega razreda.

Podatki za kuhinjsko napo

	Simbol Vrednost Enota
Identifikacija modela		CCC 60BA & CCC 60GH& CCC 60X& CCC 60N & CCC 60W
Letna poraba energije AEC	hood	52,0	kWh/a
Dejavnik podaljšanjačasa	k 1,6
Tekoča dinamičnaučinkovitost	FDE_hood 12,2
Kazalo energijskeučinkovitosti	EEI _hood 81,3
Izmerjena hitrost pretokazraka pri največjiučinkovitosti	Q_BEP 248,4		m3/h
Izmerjen zračni tlak natočki največjeučinkovitosti	P_BEP 152Pa
Največji pretok zraka	Q_max	423	m3/h
Izmerjena vhodnaelektrična moč na točkinajvečje učinkovitosti	W_BEP	86	O
Nazivna moč razsvetljave	W_L2,5		O
Povprečna osvetlitevrazsvetljave na kuhalnipovršini	E_middle	61	lux
Izmerena poraba energijev načinu pripravljenosti	P_S	-	O
Izmerena poraba energijev izklopljenem načinu	P_∅,00		O
Raven zvočne moči	L_WA	70	dB

Metoda merjenja in izračuna zgornje tabele je bila opravljena v skladu z Uredbo Komisije (EU) št. 65/2014 in 66/2014.

VARSTVO OKOLJA:

Ta izdelek je označen s simbolom o ločenem odlaganju odpadne elektronske opreme. To pomeni, da tega izdelka ne smete zavreči skupaj z gospodinjskimi odpadki, temveč ga morate posredovati v sistem ločenega zbiranja v skladu z Direktivo 2012/19/ES. Zatem bo

izdelek recikliran ali razstavljen za zmanjšanje vplivov na okolje, električni in elektronski izdelki so potencialno nevarni za okolje in zdravje ljudi zaradi prisotnosti nevarnih snovi.

Za dodatne informacije se obrnite na krajevno ali regionalno upravo-

Opomba:

V nadaljevanju je prikazano, kako zmanjšate skupni vpliv postopka kuhanja na okolje (npr. poraba energije).

(1) Namestite napo na ustrezno mesto z učinkovitim prezračevanjem.
(2) Napo redno očistite, da se ne pojavi blokiranje zračnih poti.
(3) Po kuhanju ne pozabite izklopiti lučke na kuhinjski napi.
(4) Po kuhanju ne pozabite izklopiti nape.

Informacije za demontažo

Ne razstavljajte aparata na način, ki ni prikazan v navodilih za uporabo. Uporabnik naprave ne sme razstavljati. Ob koncu življenjske dobe aparata ne smete odstraniti skupaj z gospodinjskimi odpadki. Za nasvet o recikliranju se obrnite na lokalno upravo ali prodajalca.
