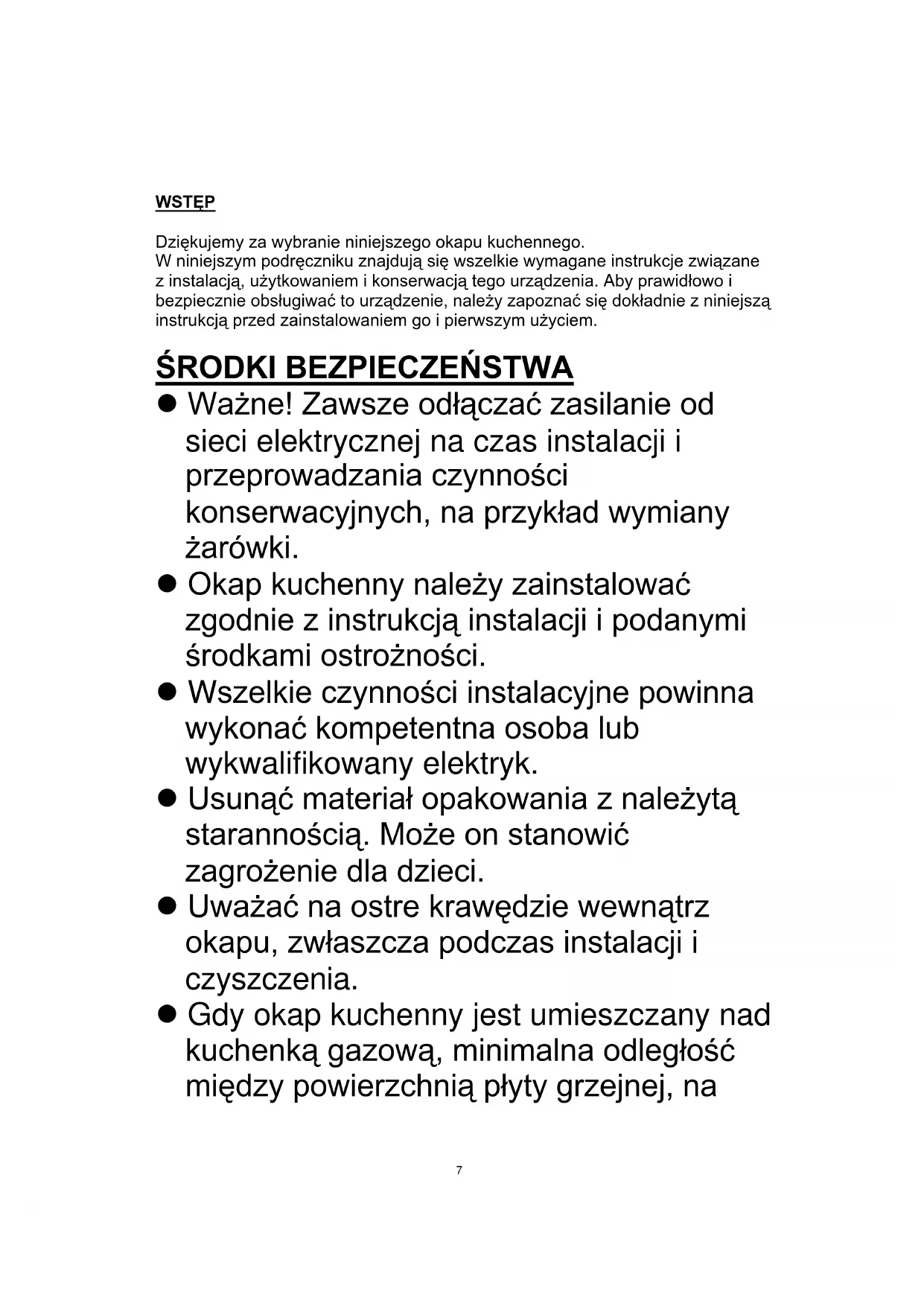

INSTRUKCJA OBSŁUGI CCC 60BA CANDY

Dziękujemy za wybranie niniejszego okapu kuchennego.

W niniejszym podręczniku znajdują się wszelkie wymagane instrukcje związane z instalacją, użytkowaniem i konserwacją tego urządzenia. Aby prawidłowo i bezpiecznie obsługiwać to urządzenie, należy zapoznać się dokładnie z niniejszą instrukcją przed zainstalowaniem go i pierwszym użyciem.

ŚRODKI BEZPIECZEŃSTWA

• Ważne! Zawsze odłączać zasilanie od sieci elektrycznej na czas instalacji i przeprowadzania czynności konserwacyjnych, na przykład wymiany żarówki.
• Okap kuchenny należy zainstalować zgodnie z instrukcją instalacji i podanymi środkami ostrożności.
• Wszelkie czynności instalacyjne powinna wykonać kompetentna osoba lub wykwalifikowany elektryk.
• Usunąć materiał opakowania z należytą starannością. Może on stanowić zagrożenie dla dzieci.
• Uważać na ostre krawędzie wewnątrz okapu, zwłaszcza podczas instalacji i czyszczenia.
• Gdy okap kuchenny jest umieszczany nad kuchenką gazową, minimalna odległość między powierzchnią płyty grzejnej, na

której położone są naczynia do gotowania, a najniższą częścią okapu musi być następująca:

Kuchenki gazowe: 70 cm

Kuchenki elektryczne: 70 cm

Kuchenki węglowe lub olejowe: 80 cm

- Upewnić się, że kanał nie jest zagięty bardziej niż pod kątem 90 stopni, ponieważ może to ograniczyć skuteczność działania okapu.

- Okap kuchenny służy wyłącznie do użytku domowego.

- Zawsze umieszczać pokrywki na garnkach i patelniach podczas gotowania na kuchence gazowej.

- Nie próbować używać okapu bez filtrów przeciwtłuszczowych lub jeśli filtry są nadmiernie zabrudzone tłuszczem!

- W trybie wyciągania powietrze jest przez okap usuwane z pomieszczenia. Upewnić się, że zapewniona jest prawidłowa wentylacja pomieszczenia. Okap kuchenny usuwa z pomieszczenia nieprzyjemny zapach, ale nie parę.

- Powinna być zapewniona odpowiednia wentylacja pomieszczenia, kiedy okap kuchenny jest używany wspólnie z urządzeniami spalającymi gaz lub inne paliwa.

- Nie instalować nad kuchenką z wysoko położonym grillem.

- Nie zostawiać bez nadzoru patelni, na której smaży się potrawa, ponieważ przegrzane tłuszcze lub oleje mogą się zapalić.

- Nigdy nie zostawiać otwartych płomieni pod okapem.

- W razie uszkodzenia okapu nie należy próbować z niego korzystać.

- W razie uszkodzenia kabla zasilającego powinien go wymienić producent, serwisant lub inna wykwalifikowana osoba, aby uniknąć zagrożenia.

- Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej bądź nieposiadające doświadczenia i wiedzy, jeśli są one pod nadzorem lub

poinstruowano je w zakresie bezpiecznej obsługi urządzenia i zrozumiały one ewentualne zagrożenia. Nie zezwalać dzieciom na zabawę z urządzeniem.

Czyszczenie i konserwacja urządzenia nie powinny być przeprowadzane przez dzieci bez nadzoru.

- Przestroga: Urządzenie i niektóre z jego elementów mogą się nagrzać w trakcie pracy. Należy unikać dotykania nagrzanych elementów. Dzieci w wieku poniżej 8 lat należy trzymać z dala od urządzenia, chyba że są one pod stałym nadzorem.

Powinna być zapewniona odpowiednia wentylacja pomieszczenia, kiedy okap kuchenny jest używany wspólnie z urządzeniami spalającymi gaz lub inne paliwa.

– Istnieje ryzyko pożaru, jeśli czyszczenie nie będzie przeprowadzane zgodnie z instrukcjami.

– Nie doprowadzać do powstawania wysokiego płomienia pod okapem.

– PRZESTROGA: Dostępne elementy mogą się nagrzewać w przypadku korzystania z urządzeń kuchennych.

– Powietrze nie może być odprowadzane do przewodu kominowego, który jest wykorzystywany do odprowadzania spalin z urządzeń spalających gaz lub inne paliwa.

– Minimalna odległość między powierzchnią płyty grzejnej, na której położone są naczynia do gotowania, a najniższą częścią okapu. (Gdy okap jest umieszczony nad kuchenką gazową, odległość ta powinna wynosić co najmniej 70 cm).

– Należy przestrzegać przepisów dotyczących odprowadzania powietrza.

- Okresowo należy czyścić swoje urządzenie zgodnie z metodą opisaną w rozdziale „KONSERWACJA”.

- Ostrzeżenie: Niezainstalowanie śrub lub urządzenia mocującego zgodnie z niniejszymi instrukcjami może skutkować zagrożeniami elektrycznymi.

- Jeśli chodzi o instrukcję mocowania

zmontowanego urządzenia i sposób mocowania urządzenia do jego wspornika, należy zapoznać się z rozdziałem „INSTALACJA I MOCOWANIE”.

- Jeśli chodzi o instrukcję wymiany żarówki, należy zapoznać się z rozdziałem „Wymiana żarówki”.

DOSTARCZONE ELEMENTY

Opis	Ilustracja		Ilość
Okap kuchenny			1
Komin			1
Rura wylotowa(150 mm średnicy)			1
Wspornik ścienny			1
Płyta I			1
Płyta II			1
Śruba(4 mm x 40 mm)			7
Śruba(4 mm x 30 mm)			2
Kołek montażowy			9
Śruba(4 mm x 8mm)			6
Filtr węglowy			2

INSTALACJA (WENTYLACJA NA ZEWNATRZ)

Jeśli dostępne jest odprowadzenie na zewnątrz, okap kuchenny można podłączyć, jak pokazano na poniższym rysunku, używając kanału wylotowego (pokrytego emalią, wykonanego z aluminium, rury elastycznej lub niepalnego materiału o średnicy wewnętrznej 150 mm).

1. Przed zainstalowaniem wyłączyć urządzenie i odłączyć od gniazdka.

1. Aby uzyskać najlepszy efekt, okap powinien być umieszczony w odległości 70 \~ 80 cm nad kuchenką.

70cm 80cm

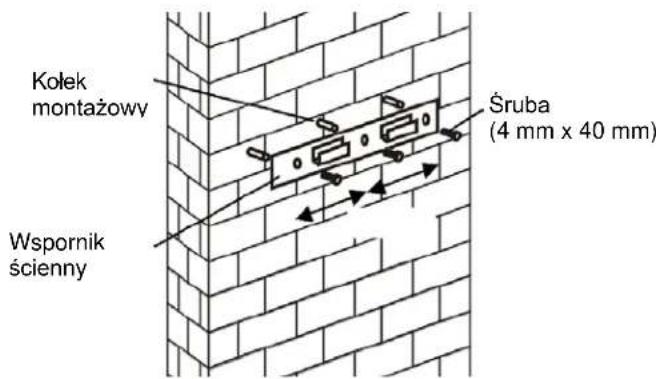

1. Wywiercić 3 otwory, aby zamontować wspornik ścienny. Przykręcić wspornik ścienny do ściany za pomocą śrub z zestawu (4 mm x 40 mm) i dostarczonych kołków montażowych.

Kolek montażowy Wspornik scienny Śruba (4 mm x 40 mm)

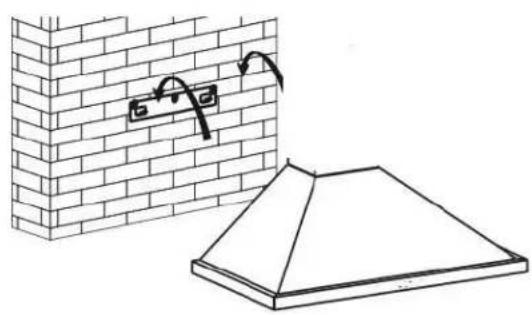

1. Powiesić urządzenie na hakach wspornika ściennego i przykręcić za pomocą 2 śrub (4 mm x 30 mm).

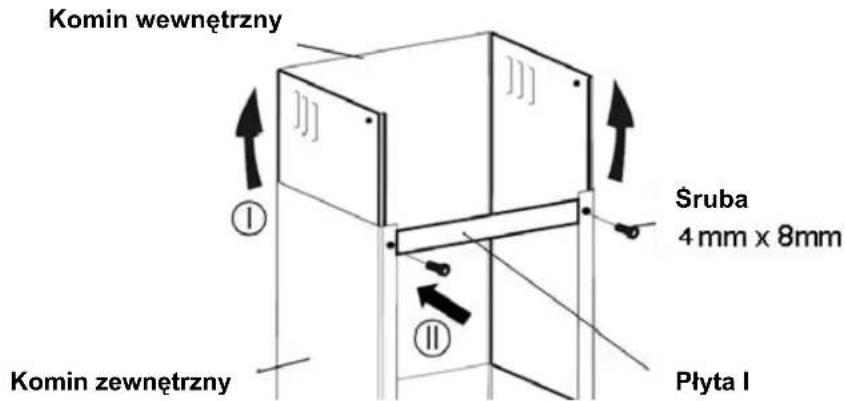

1. Płyta I i II służą do umocowania komina na ścianie. Ustawić komin wewnętrzny na kominie zewnętrznym. Następnie pociągnąć komin wewnętrzny do góry. Zainstalować płytę I na kominie za pomocą dwóch śrub (4 mm x 8 mm).

Komin wewnętrzny Śruba 4 mm x 8mm Komin zewnętrzny Płyta I

Umieścić komin na okapie kuchennym i określić pozycję płyt I i II.

Wywiercić otwory w celu umocowania płyt I i II.

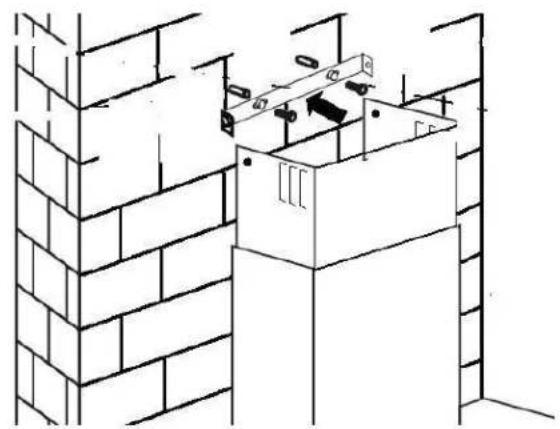

Zainstalować płytę II na ścianie za pomocą dwóch śrub (4 mm x 40 mm) i kołków montażowych.

1. Wyciągnąć komin z okapu. Umocować rurę wylotową na zaworze jednokierunkowym, jak pokazano poniżej.

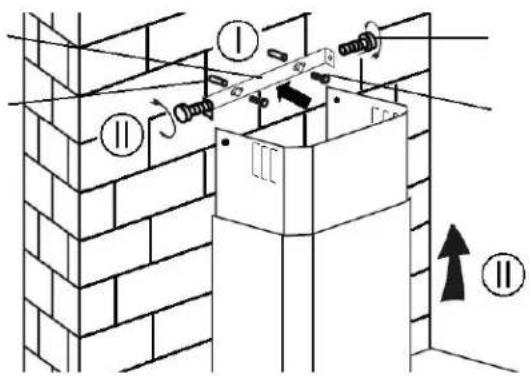

1. Ustawić z powrotem komin na okapie. Przed podniesieniem komina na żądaną wysokość umocować płytę I na ścianie za pomocą dwóch śrub (4 mm x 40 mm) i kołków montażowych. Podnieść komin na żądaną wysokość i umocować komin na płycie II za pomocą 2 śrub (4 mm x 8 mm)

Umocować dolny komin na okapie za pomocą 2 śrub (4 x 8 mm)

1. Przed użyciem przeczytać wszystkie instrukcje i upewnić się, że moc znamionowa okapu pasuje do mocy znamionowej układu zasilania.

INSTALACJA (OPCJONALNA W PRZYPADKU WENTYLACJI DO WEWNATRZ)

Jeśli nie jest dostępne odprowadzenie na zewnątrz, rura wylotowa nie jest wymagana i instalacja jest podobna do tej opisanej w rozdziale „INSTALACJA (WENTYLACJA NA ZEWNĄTRZ)”.

Do wychwytywania zapachów może być stosowany filtr z węglem aktywnym.

W celu zainstalowania filtra z węglem aktywnym najpierw należy wymontować metalowy filtr przeciwtłuszczowy. Nacisnąć blokadę i pociągnąć w dół.

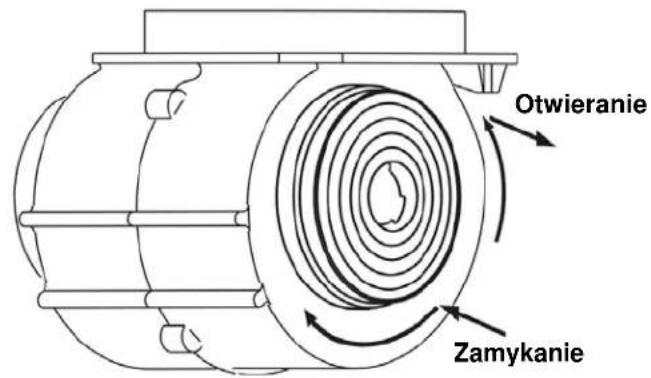

Włożyć do urządzenia filtr z węglem aktywnym i umocować go, obracając nim. Powtórzyć tę samą czynność z drugiej strony.

Otwieranie Zamykanie

UWAGA:

○ Upewnić się, że filtr jest odpowiednio zablokowany. W przeciwnym razie może się poluzować i doprowadzić do uszkodzenia urządzenia.
o Po zamontowaniu filtra z węglem aktywnym moc ssania okapu zostanie obniżona.

OBSŁUGA

Przycisk wyłączania silnika 0

Nacisnąć ten przycisk, aby wyłączyć silnik.

Przycisk niskiej prędkości

Nacisnąć ten przycisk, aby uruchomić niską prędkość urządzenia.

Przycisk średniej prędkości

Nacisnąć ten przycisk, aby uruchomić średnią prędkość urządzenia.

Przycisk wysokiej prędkości

Nacisnąć ten przycisk, aby uruchomić wysoką prędkość urządzenia.

Przycisk oświetlenia

Nacisnąć raz, oświetlenie typu LED zaświeci się. Nacisnąć ponownie, aby wyłączyć oświetlenie.

KONSERWACJA

Przed czyszczeniem należy wyłączyć urządzenie i odłączyć je od zasilania.

I. Regularne czyszczenie

Użyć miękkiej szmatki, zwilżonej ciepłą wodą z niewielką ilością mydła lub domowego detergentu. Nigdy nie używać do czyszczenia urządzenia czyściw metalowych, chemicznych, ściernych materiałów lub twardych szczotek.

II. Comiesięczne czyszczenie metalowego filtra przeciwtłuszczowego

WAŻNE: Czyszczenie filtra co miesiąc pozwoli zapobiec ryzyku pożaru.

Filtr gromadzi tłuszcz, dym i kurz, więc wpływa bezpośrednio na skuteczność działania okapu. Jeśli nie będzie czyszczony, na filtrze będzie gromadzić się coraz więcej pozostałości tłuszczu (potencjalnie łatwopalnych). Czyścić go detergentem do użytku domowego.

III. Coroczne czyszczenie filtra z węglem aktywnym

Stosować WYŁĄCZNIE w urządzeniu, które zainstalowane jest jako urządzenie do recyrkulacji (bez wentylacji na zewnątrz). Filtr ten przechwytuje zapachy i należy go wymieniać przynajmniej raz w roku w zależności od częstotliwości użytkowania okapu.

IV. Wymiana żarówki oświetlenia

1. Najpierw należy wyłączyć urządzenie i odłączyć je od zasilania.
2. Poczekać na ochłodzenie się lampki przed wymienieniem jej.

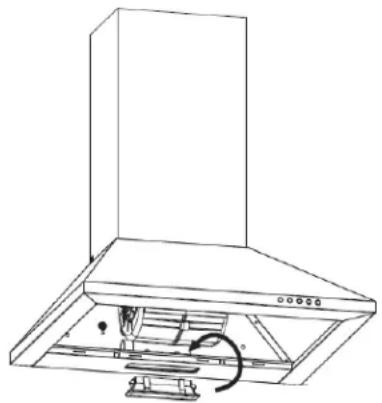

3. Wyjąć metalowe filtry przeciwtłuszczowe.
4. Wymienić na żarówkę tego samego typu (2,5 W typu LED).

Usterka	Przyczyna	Rozwiązanie
Oświetlenie włączone, ale wentylator nie działa.	Łopatka wentylatora jest zablokowana.	Wyłączyć urządzenie. Naprawę powinien przeprowadzać wyłącznie wykwalifikowany personel.
	Silnik jest uszkodzony.
Nie działa zarówno oświetlenie, jak i wentylator.	Spalona żarówka LED.	Wymienić na żarówkę o właściwej wartości znamionowej.

Informacje dotyczące okapu kuchennego

	Symbol	Wartość	Jednostka
Identyfikator modelu		CCC 60BA I CCC 60GH I CCC 60X I CCC 60N I CCC 60W
Roczne zużycie energii	AEC hood	52,0	kWh/a
Współczynnik narastania czasu	f 1,6
Wydajność przepływu dynamicznego	FDE _hod 12,2
Współczynnik efektywności energetycznej	EEI _hood 81,3
Zmierzone natężenie przepływu powietrza w optymalnym punkcie pracy	Q _BEP 48,4		m3/h
Zmierzone ciśnienie powietrza w optymalnym punkcie pracy	P _BEP	152	Pa
Maksymalne natężenie przepływu powietrza	Q _max	423	m3/h
Zmierzony pobór mocy elektrycznej w optymalnym punkcie pracy	W _BEP	86	W
Moc znamionowa układu oświetlenia	W _L 2,5		W
Średnie natężenie oświetlenia z układu oświetlenia na powierzchni gotowania	E _middle	61	luks
Zmierzony pobórmocy w trybiegotowości	P_S	-	W
Zmierzony pobórmocy w trybiewyłączonym	P_D0,00		W
Poziom mocyakustycznej	L_w70 dB

Pomiary i obliczenia danych do powyższej tabeli przeprowadzono zgodnie z metodą określoną w rozporządzeniach Komisji Europejskiej (UE) nr 65/2014 i 66/2014.

OCHRONA ŚRODOWISKA:

Produkt ten jest oznaczony symbolem dotyczącym selektywnej zbiórki odpadów sprzętu elektronicznego. Oznacza to, że produkt ten nie powinien być wyrzucany razem z odpadami domowymi, ale zgodnie z Dyrektywą nr 2012/19/EC podlega obsłudze w ramach systemu

selektywnej zbiórki odpadów. Następnie zostanie poddany recyklingowi lub zdemontowany w celu ograniczenia do minimum wpływu na środowisko.

Produkty elektryczne i elektroniczne są potencjalnie szkodliwe dla środowiska i zdrowia ludzkiego ze względu na obecność w nich substancji niebezpiecznych.

W celu uzyskania dodatkowych informacji należy skontaktować się z władzami lokalnymi lub regionalnymi.

Uwaga:

Poniżej podano informacje, jak ograniczyć całkowity wpływ procesu gotowania na środowisko (np. poprzez zużycie energii).

(1) Zainstalować okap kuchenny w prawidłowym miejscu, gdzie dostępna jest skuteczna wentylacja.
(2) Regularnie czyścić okap kuchenny, aby nie blokował przepływu powietrza.
(3) Pamiętać, aby wyłączać oświetlenie okapu po gotowaniu.
(4) Pamiętać, aby wyłączać okap po gotowaniu.

Informacje dotyczące demontażu

Nie demontować urządzenia w sposób, którego nie przedstawiono w instrukcji obsługi. Urządzenie nie może być demontowane przez użytkownika. Pod koniec eksploatacji urządzenia nie należy go wyrzucać razem z innymi odpadami z gospodarstwa domowego. Zasięgnąć porady lokalnych władz lub sprzedawcy.
