MANUALE UTENTE CCC 60BA CANDY

LIBRETTO DI USO E INSTALLAZIONE

Grazie per avere scelto questa cappa.

Questo libretto di istruzioni mira a fornirvi tutte le informazioni relative all'installazione, all'uso e alla manutenzione dell'elettrodomestico. Per azionare l'elettrodomestico correttamente e in piena sicurezza, si consiglia di leggere attentamente il presente libretto di istruzioni prima dell'installazione e dell'uso.

AVVERTENZE PER LA SICUREZZA

- Importante! Spegnere sempre l'alimentazione elettrica di rete durante l'installazione e la manutenzione, ad esempio durante la sostituzione delle lampadine.

- La cappa deve essere installata in accordo con le istruzioni di montaggio e tutte le dimensioni devono essere rispettate.

- Tutti i lavori di installazione devono essere effettuati da operatori competenti o da elettricisti qualificati.

- Smaltire appropriatamente l'imballo. I bambini rischiano di ferirsi nel manipolarlo.

- Prestare attenzione agli spigoli acuminati all'interno della cappa, in particolare durante l'installazione e la pulizia.

- Quando la cappa aspirante si trova sopra un elettrodomestico a gas, la distanza minima tra la superficie di supporto dei

recipienti di cottura sul piano di cottura e la parte più bassa della cappa aspirante deve essere la seguente:

Fornelli a gas: 70 cm

Fornelli elettrici: 70 cm

Fornello a carbone o olio: 80 cm

- Accertarsi che la tubazione non presenti curve superiori a 90 gradi, in quanto ciò ridurrebbe l'efficienza della cappa.

- La cappa è progettata solo per uso interno.

- Coprire sempre le pentole e le padelle con coperchi durante la cottura su fornelli a gas.

- Non cercare di utilizzare la cappa senza i filtri antigrasso o se i filtri sono eccessivamente unti!

- In modalità estrazione, l'aria nell'ambiente viene aspirata tramite la cappa.

Assicurarsi che siano rispettati gli appositi accorgimenti per la ventilazione. La cappa aspira gli odori sgradevoli dalla stanza ma non il vapore.

- All'interno della stanza deve esserci un'adeguata ventilazione quando la

cappa aspirante viene utilizzata insieme ad elettrodomestici a combustione di gas o di altri combustibili

• Non installare al di sopra di un fornello con una griglia sopraelevata.
• Non lasciare padelle incustodite durante l'uso, perché i grassi o gli oli surriscaldati potrebbero incendiarsi.
• Non lasciare mai fiamme libere al di sotto della cappa.
• Se la cappa è danneggiata, non cercare di utilizzarla ugualmente.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo tecnico manutentore o da persone altrettanto qualificate, per evitare qualsiasi rischio.
• L'elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, che siano state supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, comprendendo i rischi che derivano

dall'uso dello stesso. I bambini non devono giocare con l'elettrodomestico.

La pulizia e la manutenzione non possono essere effettuate da bambini senza supervisione.

- Attenzione: L'elettrodomestico e le sue parti accessibili possono surriscaldarsi durante il funzionamento. Non toccare le parti calde. I bambini al di sotto degli 8 anni devono rimanere a distanza salvo i casi in cui si trovino sotto una supervisione permanente.

- All'interno della stanza deve esserci un'adeguata ventilazione quando la cappa aspirante viene utilizzata insieme ad elettrodomestici a combustione di gas o di altri combustibili

- Se la pulizia non viene effettuata nel rispetto delle istruzioni vi è rischio di incendio.

- Non effettuare cotture flambé al di sotto della cappa.

- ATTENZIONE: Le parti accessibili possono surriscaldarsi quando utilizzate con elettrodomestici di cottura.

- L'aria non deve essere scaricata in una conduttura utilizzata per fumi di scarico di elettrodomestici con combustione di gas o altri combustibili.

- La distanza minima tra la superficie di supporto dei recipienti sul piano di cottura e la parte più bassa della cappa aspirante deve essere rispettata. (Quando la cappa aspirante si trova su un elettrodomestico a gas questa distanza deve essere almeno 70 cm)

- Le normative relative allo scarico dell'aria devono essere rispettate.

- Pulire l'elettrodomestico con regolarità secondo il metodo fornito nel capitolo MANUTENZIONE.

- Avvertenza: Il mancato montaggio delle viti o dei dispositivi di fissaggio in accordo con queste istruzioni può provocare elettrocuzioni.

- Per le istruzioni e le modalità di fissaggio dell'elettrodomestico al relativo supporto, fare riferimento alla sezione

"INSTALLAZIONE E FISSAGGIO".

- Per quanto riguarda le istruzioni per le sostituzioni delle lampadine, fare riferimento alla sezione "sostituzione delle lampadine".

COMPONENTI IN DOTAZIONE

Descrizione	Illustrazione		Qtà.
Cappa			1
Camino			1
Tubo di scarico (diametro 150 mm)			1
Staffa a muro			1
Piastra I			1
Piastra II			1
Vite(4 mm x 40 mm)			7
Vite4 mm x 30 mm			2
Tassello a muro			9
Vite4 mm x 8 mm			6
Filtro al carboneattivo			2

INSTALLAZIONE (SFIATO ALL'ESTERNO)

Se è presente uno sfiato verso l'esterno, la cappa può essere collegata come indicato nella figura sottostante tramite un condotto di estrazione (smalto, alluminio, tubo flessibile o materiale ignifugo con diametro interno di 150 mm)

1. Prima dell'installazione, spegnere l'elettrodomestico e staccarlo dalla presa.

1. Perché possa garantire la massima efficacia, la cappa deve essere installata a una distanza di 70÷80 cm dal piano cottura.

70cm 80cm

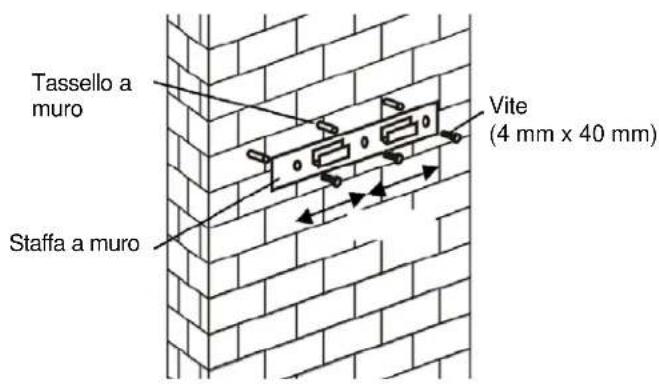

1. Praticare 3 fori per inserire la staffa a muro. Avvitare e serrare la staffa sul muro con le viti (4 mm x 40 mm) e i tasselli a muro in dotazione.

Tassello a muro Vite (4 mm x 40 mm) Staffa a muro

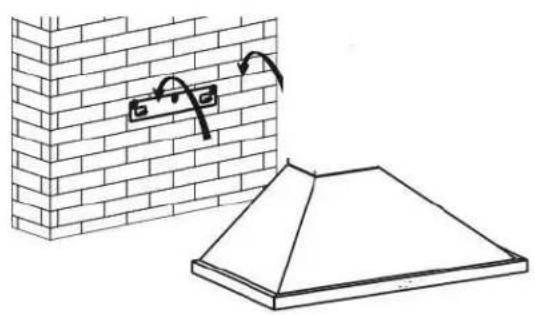

1. Appendere l'elettrodomestico sul gancio della staffa a muro e fissare l'elettrodomestico con le due viti (4 mm x 30 mm).

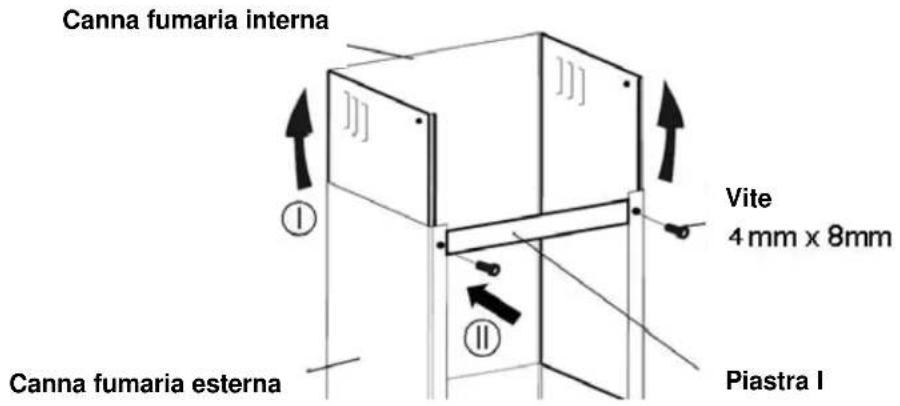

1. Le piastre I e II sono utilizzate per fissare la canna fumaria al muro. Inserire la canna fumaria interna sulla canna fumaria esterna. Quindi, spingere verso l'alto la canna fumaria interna. Fissare la piastra I sulla canna fumaria tramite due viti (4 mm x 8 mm).

Canna fumaria interna Vite 4 mm x 8mm Canna fumaria esterna Piastra I

Mettere la canna fumaria sulla cappa e determinare la posizione delle piastre I e II.

Praticare dei fori per inserire le piastre I e II.

Fissare la piastra II sul muro tramite due viti (4 mm x 40 mm) e tasselli a muro.

1. Estrarre la canna fumaria dalla cappa. Collegare il tubo di scarico sulla valvola unidirezionale come indicato di seguito.

1. Rimettere la canna fumaria sulla cappa. Prima di sollevare ila canna fumaria all'altezza richiesta, fissare la piastra I sul muro tramite due viti (4 mm x 40 mm) e tasselli a muro. Sollevare la canna fumaria all'altezza voluta e fissarla sulla piastra II tramite due 2 viti (4 mm x 8 mm)

Fissare la canna fumaria inferiore sulla cappa tramite due viti (4 x 8 mm).

1. Prima dell'uso, leggere tutte le istruzioni ed accertarsi che la potenza della cappa corrisponda all'alimentazione elettrica.

INSTALLAZIONE (OPZIONALE PER SFIATO ALL'INTERNO)

Se non avete uno sfiato verso l'esterno, il tubo di scarico non è necessario e l'installazione è simile a quella descritta nella sezione "INSTALLAZIONE (SFIATO ALL'ESTERNO)".

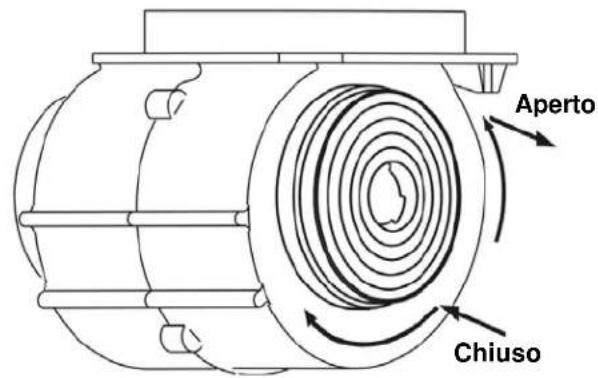

Filtro al carbone attivo

Il filtro al carbone attivo può essere utilizzato per intrappolare gli odori sgradevoli.

Per montare il filtro al carbone attivo, innanzitutto è necessario staccare il filtro anti-grasso in metallo. Premere il fermo e tirarlo verso il basso.

Mettere il filtro al carbone attivo all'interno dell'elettrodomestico e fissarlo ruotandolo.

Ripetere la stessa operazione sul lato opposto.

Aperto Chiuso

NOTA:

o Accertarsi che il filtro sia bloccato saldamente. In caso contrario, potrebbe allentarsi e danneggiare l'elettrodomestico.
o Quando il filtro al carbone attivo è collegato, la potenza di aspirazione diminuisce.

FUNZIONAMENTO

Pulsante di spegnimento del motore 0

Premere questo pulsante per fermare il funzionamento del motore.

Pulsante bassa velocità

Premere questo pulsante per azionare la cappa a bassa velocità.

Pulsante media velocità

Premere questo pulsante per azionare la cappa a media velocità.

Pulsante alta velocità

Premere questo pulsante per azionare la cappa ad alta velocità.

Pulsante illuminazione

Premendo una volta, la luce a LED si accende. Premendo una seconda volta, la luce si spegne.

MANUTENZIONE

Prima della pulizia, spegnere l'elettrodomestico ed estrarre la spina.

I. Pulizia regolare

Utilizzare un panno morbido inumidito in acqua tiepida leggermente saponata o detergente ad uso domestico. Non usare mai pagliette metalliche, prodotti chimici, materiali abrasivi o spazzole rigide per pulire l'elettrodomestico.

II. Pulizia mensile del filtro metallico antigrasso.

ESTREMAMENTE IMPORTANTE: Pulire il filtro mensilmente permette di prevenire qualsiasi rischio di incendi.

Il filtro raccoglie grasso, fumo e polvere, quindi influisce direttamente sull'efficienza della cappa. Se non viene pulito, i residui di grasso (potenzialmente infiammabili) rischiano di saturare il filtro. Pulirlo con un detergente per uso domestico.

III. Pulizia annuale del filtro al carbone attivo

Valida UNICAMENTE sugli elettrodomestici dotati di un'unità di ricircolo (senza ventilazione verso l'esterno). Questo filtro intrappola gli odori sgradevoli e deve essere sostituito almeno una volta all'anno a seconda della frequenza con la quale viene utilizzata la cappa.

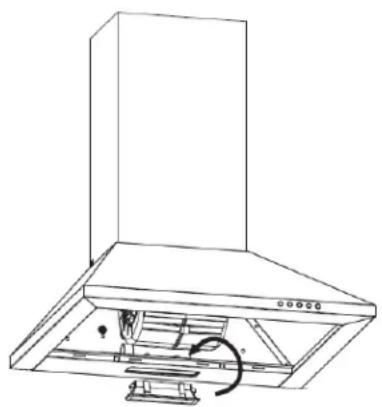

IV. Sostituzione delle lampadine

1. Innanzitutto spegnere l'elettrodomestico ed estrarre la spina.
2. Attendere che la lampadina si raffreddi prima della sostituzione.
3. Togliere i filtri antigrasso metallici.
4. Sostituire la lampadina utilizzandone una dello stesso tipo (luce a LED da 2,5 W).

Anomalia	Causa	Cosa fare
La luce è accesa, ma la ventola non funziona	La pala della ventola è inceppata.	Spegnere l'elettrodomestico.La riparazione può essere effettuata unicamente da personale di manutenzione qualificato.
	Il motore è danneggiato.
Luce e ventola non funzionano.	Luce a LED bruciata.	Sostituire la lampadina con una della potenza corretta.

Informazioni sulla cappa

	Simbologia	Valore	Unità
Identificazione modello		CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
Consumo energetico annuale	AEC_cappa	52,0	kWh/a
Fattore incremento temporale	f 1,6
Efficienza fluidodinamica	FDE_cappa
Indice di efficienza energetica	EEI_cappa 3
Portata flusso aria misurata con efficienza ottimale	Q BEP4,4		m^3/h
Pressione aria misurata nel punto di efficienza ottimale	P_BEP 52Pa
Portata aria massima	Q_max 423		m^3/h
Valore di alimentazione elettrica misurata nel punto di efficienza ottimale	W_BEP	86	W
Potenza nominale del sistema di illuminazione	W_L 2,5		W
Illuminazione media del sistema di illuminazione sulla superficie di cottura	E_media	61	lux
Consumo di energia elettrica misurato in modalità standby	P_S	-	W
Consumo di energia elettrica misurato in modalità off	P_D 0,00		W
Livello di potenza acustica	L_w7,0 dB

Il metodo di misurazione e calcolo della tabella è stato applicato come da normativa della commissione europea numero 65/2014 e 66/2014.

TUTELA AMBIENTALE :

Questo prodotto è contrassegnato dal simbolo della raccolta selettiva dei RAE. Ciò significa che il prodotto non può essere smaltito con i rifiuti domestici ma deve essere supportato da un sistema di raccolta selettiva in accordo con la Direttiva 2012/19/CE. Dovrà quindi essere riciclato o demolito in modo da ridurre al minimo gli impatti sull'ambiente; i prodotti elettrici ed elettronici sono potenzialmente pericolosi per l'ambiente e la salute dell'uomo a causa della presenza di sostanze tossiche.

Per ulteriori informazioni, contattare le proprie autorità locali o regionali.

Nota:

Le informazioni seguenti spiegano come ridurre l'impatto ambientale totale (ad esempio l'uso dell'energia) del processo di cottura.

(1) Montare la cappa in un luogo appropriato, con ventilazione efficiente.
(2) Pulire con regolarità la cappa per non bloccare il passaggio dell'aria.
(3) Non dimenticarsi di spegnere la luce della cappa al termine della cottura.
(4) Non dimenticarsi di spegnere la cappa al termine della cottura.

Informazioni sulla demolizione

Non demolire l'elettrodomestico in modi diversi da quelli indicati sul libretto d'uso. L'elettrodomestico non può essere demolito dall'utente. Al termine della vita utile, l'elettrodomestico non deve essere smaltito insieme ai rifiuti domestici. Consultare le autorità locali o il rivenditore a proposito delle modalità di riciclaggio.

CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
