MANUAL DE INSTALAÇÃO E DO UTILIZADOR

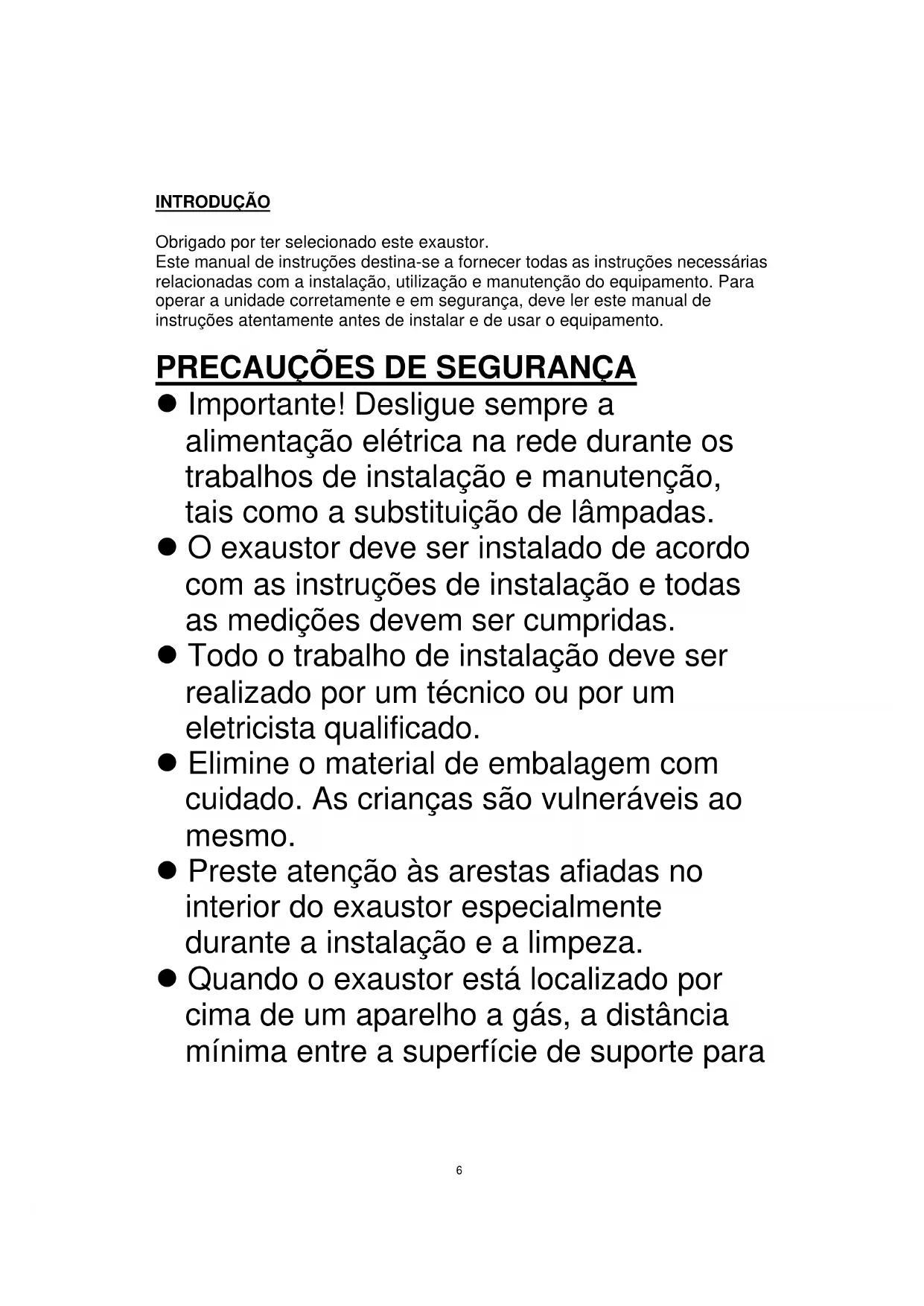

Obrigado por ter seleccionado este exaustor.

Este manual de instruções destina-se a fornecer todas as instruções necessárias relacionadas com a instalação, utilização e manutenção do equipamento. Para operar a unidade corretamente e em segurança, deve ler este manual de instruções atentamente antes de instalar e de usar o equipamento.

PRECAUÇÕES DE SEGURANÇA

• Importante! Desligue sempre a alimentação elétrica na rede durante os trabalhos de instalação e manutenção, tais como a substituição de lâmpadas.
• O exaustor deve ser instalado de acordo com as instruções de instalação e todas as medições devem ser cumpridas.
• Todo o trabalho de instalação deve ser realizado por um técnico ou por um eletricista qualificado.
• Elimine o material de embalagem com cuidado. As crianças são vulneráveis ao mesmo.
• Preste atenção às arestas afiadas no interior do exaustor especialmente durante a instalação e a limpeza.
• Quando o exaustor está localizado por cima de um aparelho a gás, a distância mínima entre a superfície de suporte para

os recipientes de cozedura na placa e a parte mais baixa do exaustor, deve ser:

Fogão a gás: 70 cm

Fogão elétrico: 70 cm

Fogões a carvão ou petróleo: 80 cm

• Confirme se a conduta não tem curvas mais acentuadas do que 90 graus, pois isso irá reduzir a eficiência do exaustor.
• Este exaustor foi desenhado apenas para uso doméstico.
• Quando cozinhar em fogão a gás, coloque sempre as tampas nas panelas e tachos.
• Não tente usar o exaustor sem os filtros de gordura ou se os filtros estiverem excessivamente engordurados!
• Em modo de extração, o ar na cozinha também é removido pelo exaustor.
  Certifique-se de que são observadas as medidas de ventilação adequadas.
  O exaustor remove odores da divisão, mas não o vapor.
• Deve existir ventilação adequada na divisão quando o exaustor é usado em

simultâneo com aparelhos de queima de gás ou outros combustíveis

• Não instale o exaustor por cima de um grelhador.
• Não deixe fritadeiras desatendidas durante a sua utilização por as gorduras ou os óleos sobreaquecidos podem incendiar.
• Nunca deixe chamas livres acesas por baixo do exaustor.
• Se o exaustor estiver danificado, não deve tentar usá-lo.
• Se o cordão de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente técnico ou por pessoas qualificadas e formadas para esse efeito, para evitar qualquer perigo.
• Este equipamento pode ser usado por crianças a partir dos 8 anos de idade e por pessoas com incapacidade física, sensorial ou mental, ou sem experiência e conhecimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos

envolvidos. As crianças não podem brincar com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de um adulto.

- Cuidado: O equipamento e as suas partes acessíveis podem ficar quentes durante o funcionamento. Tenha cuidado ao tocar os elementos quentes.

As crianças com menos de 8 anos de idade devem manter-se afastadas do fogão, exceto quando supervisionadas por um adulto.

- Deve existir ventilação adequada na divisão quando o exaustor é usado em simultâneo com aparelhos de queima de gás ou outros combustíveis

– Existe risco de incêndio se a limpeza não for realizada de acordo com as instruções

– Não fazer flambées por baixo do exaustor.

– CUIDADO: As partes acessíveis podem ficar quentes quando usado com equipamentos de cozedura.

- O ar não deve ser descarregado para uma tubagem que sejam usada para os fumos de exaustão de aparelhos de queima de gás ou de outros combustíveis. - A distância mínima entre a superfície de suporte para os recipientes de cozedura na placa e a parte mais baixa do exaustor. (Quando o exaustor está situado por cima de um fogão a gás, a distância deve ser, no mínimo, 70 cm.)

– As regulamentações relativas à descarga de ar devem ser cumpridas.

- Limpe o equipamento periodicamente, seguindo o método apresentado no capítulo MANUTENÇÃO.

- Aviso: A não instalação de parafusos ou dispositivo de fixação de acordo com estas instruções pode resultar em perigos elétricos

- Relativamente às instruções sobre o método de fixação do equipamento e sobre como o aparelho deve ser fixado ao seu suporte, consulte a secção “INSTALAÇÃO E FIXAÇÃO”.

- Relativamente às instruções sobre a

substituição de lâmpadas, consulte a secção “SUBSTITUIÇÃO DE LÂMPADAS”.

PEÇAS FORNECIDAS

Descrição	Ilustração		Qtd.
Exaustor			1
Chaminé			1
Tubo de exaustão (150 mm diâmetro)			1
Braçadeira mural			1
Placa I			1
Placa II			1
Parafuso (4 mm x 40 mm)			7
Parafuso (4 mm x 30mm)			2
Ficha mural			9
Parafuso (4 mm x 8mm)	[85HZ]		6
Filtro de carvão			2

INSTALAÇÃO (VENT EXTERIOR)

Se tem uma saída para o exterior, o exaustor pode ser ligado conforme a imagem abaixo, através de uma conduta de extração (esmalte, alumínio, tubo flexível ou material não-inflamável, com um diâmetro interior de 150 mm)

1. Antes da instalação, desligue a unidade e retire o cabo da ficha.

1. O exaustor deve ser colocado a uma distância de 70\~80 cm acima da superfície de cozedura, para um funcionamento melhor.

70cm 80cm

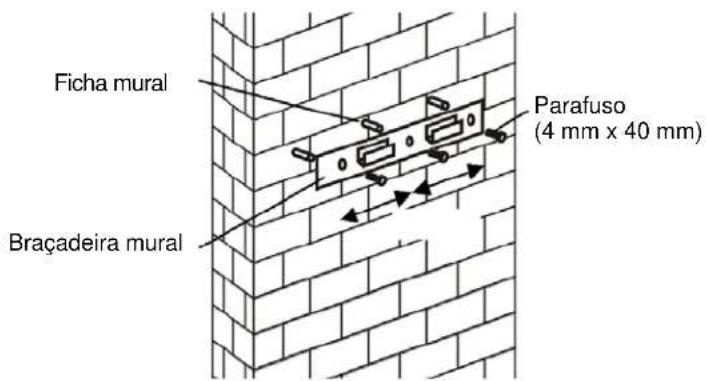

1. Faça 3 furos para fixar a braçadeira mural. Aparafuse e aperte a braçadeira mural à parede com os parafusos (4 mm x 40 mm) e as fichas murais fornecidas.

Ficha mural Braçadeira mural Parafuso (4 mm x 40 mm)

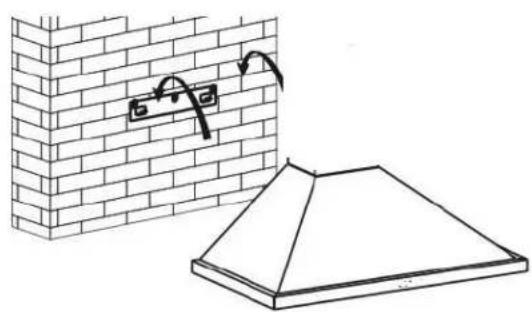

1. Pendure o aparelho no gancho da braçadeira mural e fixe o aparelho com o 2 parafusos (4 mm x 30 mm).

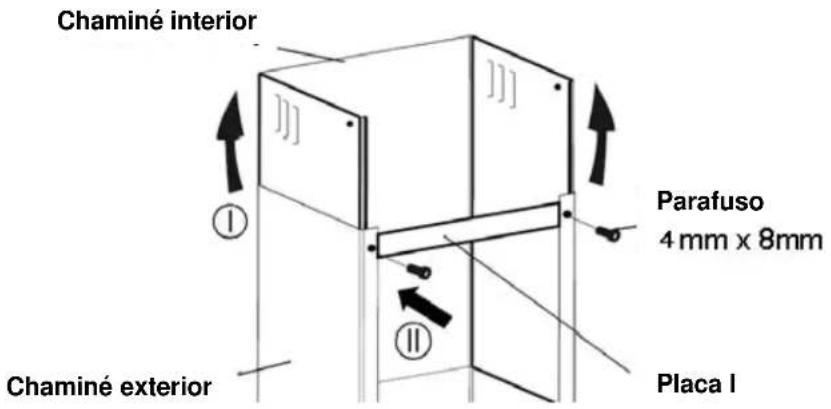

1. As placas I e II são usadas para fixar a chaminé à parede. Coloque a chaminé interior dentro da chaminé exterior. Depois, empurre a chaminé para cima. Instale a placa I na chaminé com 2 parafusos (4 mm x 8 mm).

Chaminé interior I] II] III] Parafuso 4 mm x 8mm Placa I Chaminé exterior

Coloque a chaminé no exaustor e determine a localização das placas I e II.

Faça os furos para acomodar as placas I e II.

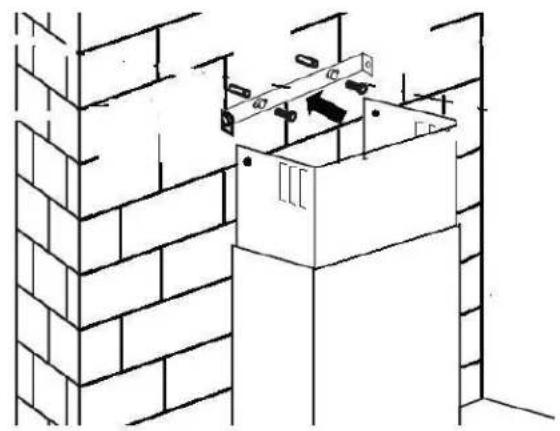

Fixe a placa II à parede com 2 parafusos (4mm x 40mm) e fichas murais.

1. Antes de usar, leia todas as instruções e certifique-se de que a gama de potência do exaustor equivale à gama de potência da alimentação elétrica.

INSTALAÇÃO (OPCIONAL PARA VENT INTERIOR)

Se não tem uma saída para o exterior, o tubo do exaustor não é necessário e a instalação é similar ao apresentado na secção “INSTALAÇÃO (VENT EXTERIOR)”.

O filtro de carvão ativo pode ser usado para eliminar odores.

Para instalar e ativar um filtro de carvão, deve desapertar e retirar o filtro antigordura, em primeiro lugar. Pressione o bloqueio e puxe-o para baixo.

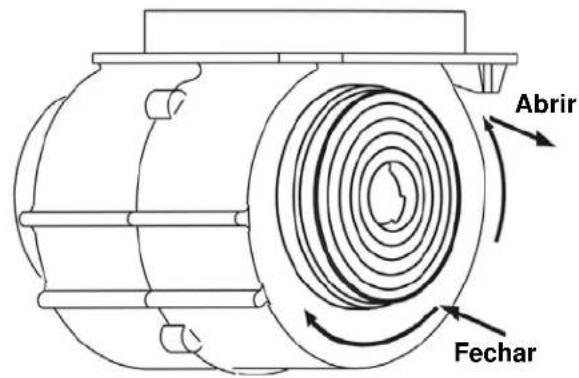

Coloque o filtro de carvão ativo na unidade e fixe-o rodando o mesmo. Repita o procedimento no outro lado.

Abrir Fechar

NOTA:

o Confirme se o filtro está bloqueado de forma segura. Caso contrário, pode cair e danificar a unidade.
o Quando o filtro de carvão é ativado, o poder de sucção pode ser inferior.

OPERAÇÃO

Desligue o botão do motor 0

Pressione este botão para parar a operação do motor.

Botão de velocidade Baixa

Premir este botão para operar a baixa velocidade.

Botão de velocidade Média

Premir este botão para operar a média velocidade.

Botão de velocidade Alta

Premir este botão para operar a alta velocidade.

Botão da iluminação

Pressione uma vez, a lâmpada LED acende. Pressione novamente para desligar a lâmpada.

MANUTENÇÃO

Antes de limpar, desligue a unidade e retire a ficha.

I. Limpeza diária

Use um pano macio humedecido com água morna com sabão ou detergente de limpeza doméstica. Nunca use esfregões metálicos, químicos, materiais abrasivos ou escovas duras para limpar a unidade.

ESSENCIAL: A limpeza mensal do filtro pode evitar riscos de incêndio.

O filtro recolhe gordura, fumo e poeira... pelo que afeta diretamente a eficiência do exaustor. Se não for limpo, os resíduos de gordura (potencialmente inflamável) irá saturar o filtro. Limpe-o com detergente de limpeza doméstico.

Aplique APENAS na unidade instalada com uma unidade de recirculação de ar (não ventilado do exterior). Este filtro elimina odores de deve ser substituído, no mínimo, uma vez por ano, dependendo da frequência de utilização do exaustor.

IV. Substituição da lâmpada

1. Desligue a unidade e retire a ficha.
2. Espere até que a lâmpada arrefeça antes de proceder à substituição.
3. Remova os filtros anti-gordura metálicos

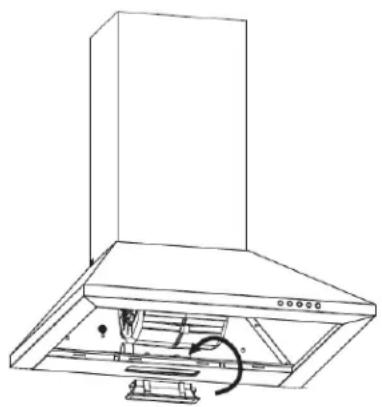

4. Substitua com o mesmo tipo de lâmpada (Lâmpada LED 2.5 W).

RESOLUÇÃO DE PROBLEMAS

Falha	Causa	Solução
Luz acesa, mas a ventoinha não funciona	A lâmina da ventoinha está encravada.	Desligue a unidade. A reparação deve ser realizada apenas por pessoal técnico qualificado.
	O motor está avariado.
A lâmpada e a ventoinha não funcionam	Lâmpada LED queimada.	Substitua a lâmpada com a potência correta.

Informação para o exaustor

	Símbolo	Valor	Unidade
Identificação do modelo		CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
Consumo anual de energia	AEC_hood	52,0	kWh/a
Fator de aumento de tempo	f 1,6
Eficiência dinâmica fluido	FDE_hod 12,2
Índice de eficiência energética	EEI_hod 81,3
Gama fluxo de ar medido na maior eficiência	Q_BEP 248,4		m^3/h
Pressão de ar medida no ponto de maior eficiência	P_BEP 152Pa
Fluxo de ar máximo	Q_max 423		m^3/h
Entrada de potência elétrica medida no ponto de maior eficiência	W_BEP	86	W
Potência nominal do sistema de iluminação	W_L 2,5		W
Iluminação média do sistema de iluminação na superfície de indução	E_middle	61	lux
Consumo de potência medido em modo standby	P_S	-	W
Consumo de potência medido em modo off	P_D 0,00		W
Nível de potência sonora	L_WA	70	dB

O método de medição e de cálculo da tabela acima está de acordo com a regulamentação da comissão europeia (UE) Nr 65/2014 e 66/2014.

PROTEÇÃO AMBIENTAL:

Este produto está marcado com o símbolo de separação seletiva de resíduos de equipamentos eletrónicos. Isto significa que o produto não deve ser eliminado junto com o lixo doméstico, mas deve ser apoiado por um sistema de recolha seletiva em conformidade com a

Diretiva 2012/19 /CE. Será então reciclado ou desmantelado para minimizar os impactos sobre o meio ambiente, produtos elétricos e eletrónicos que são potencialmente perigosos para o ambiente e para a saúde humana, devido à presença de substâncias perigosas.

Para mais informação, contacte as autoridades locais ou regionais.

Nota:

Abaixo encontra informação sobre como reduzir o impacto ambiental total (ex. Uso energético) do processo de cozedura).

(1) Instale o exaustor num local adequado onde exista ventilação eficiente.
(2) Limpe o exaustor regularmente para que não bloqueie as passagens de ar.
(3) Quando acabar de cozinhar, não esqueça de desligar a iluminação do exaustor.
(4) Quando acabar de cozinhar, não esqueça de desligar o exaustor.

Informação sobre desmontagem

Não desmonte o equipamento de forma diferente da apresentada no manual do utilizador. O equipamento não pode ser desmontado pelo utilizador. No fim de vida, o equipamento não deve ser eliminado junto com os resíduos domésticos. Confirme se as Autoridades Locais ou o revendedor sobre as recomendações de reciclagem.

CCC 60BA I CCC 60GH I CCC 60X I CCC 60N I CCC 60W
