HASZNÁLATI ÚTMUTATÓ EKM6100 ELECTROLUX

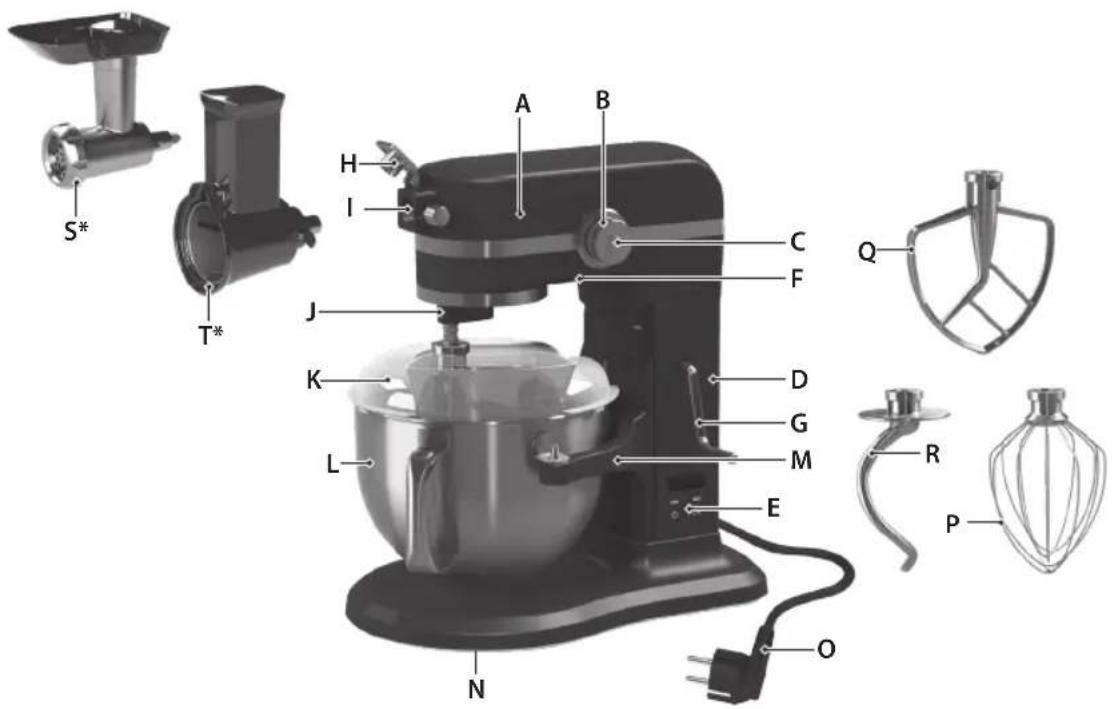

A készülék részei A. Készülékfej B. Sebességszabályozó C. Impulzus funkció D. Motor-egység E. LCD, Időzítő funkció F. Üzemi fény G. Tálemelő fogantyú H. Tartozékburkolat

I. Tartozékcsatlakozó

J. Tengely K. Tálfedél* L. Rozsdamentes acéltál M. Táltartó kar N. Csúszásmentes lábak O. Hálózati kábel P. Drótos habverő (tejszín és tojásfehérje felveréséhez) Q. Fém lapos keverőkar (piskótatészta, süteménytészta és pitetészta összekeveréséhez) R. Dagasztókar (kelt tészták dagasztásához) S. Húsdaráló* T. Aprító*

EKM7xxx_KitchenMachine_Electrolux.indd 49 2015-12-22 19:27:06A készülék első használatát megelőzően olvassa el gyelmesen a következő utasításokat.

• Ne engedje, hogy a készüléket gyermekek használják. A készüléket és a hálózati vezetéket úgy kell elhelyezni, hogy gyermekek ne férhessenek hozzá.

• Körültekintően járjon el a tartozékok kezelésekor, a tál ürítésekor és tisztítás során.

• A háztartási készülékeket csökkent zikai, érzékszervi és mentális képességű felnőttek, továbbá kellő tapasztalattal és tudással nem rendelkező személyek kizárólag felügyelet mellett, illetve akkor használhatják, ha elsajátították a biztonságos működtetés módját, és megértették az ezzel együtt járó veszélyeket.

• A készülék nem játékszer.

• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet.

• A készüléket csak a műszaki adatok címkéjén feltüntetett értékekkel azonos feszültségű és frekvenciájú elektromos hálózathoz szabad csatlakoztatni.

• Soha ne használja és ne vegye kézbe a készüléket, ha – megsérült a tápkábel, – ha megsérült a burkolat.

• Ha a készülék vagy a tápkábel megsérült, a veszély elkerülése érdekében azt a gyártónak, a gyártó által megbízott szerviznek vagy hasonlóan képzett szakembernek kell kicserélnie.

• A készüléket mindig sima, vízszintes munkafelületre helyezze.

• A készüléket mindig áramtalanítsa összeszerelés, szétszerelés vagy tisztítás előtt, illetve ha felügyelet nélkül hagyja.

A készüléket, a hálózati tápkábelt és a dugaszt ne merítse vízbe vagy más folyadékba.

• Ne hagyja asztal vagy munkapult peremén keresztül lógni a hálózati kábelt, ne engedje, hogy tűzhelyet is beleértve forró felülettel érintkezzen a hálózati kábel.

• Ne használjon más gyártók által készített olyan alkatrészeket vagy tartozékokat, melyeket az Electrolux nem javasol. Ezek balesetveszélyesek lehetnek, és használatuk a garancia elvesztését eredményezheti.

• A szétszerelés és a tisztítás megkezdése előtt győződjön meg arról, hogy a motor teljesen leállt-e.

• Kerülje a mozgó alkatrészekkel való érintkezést. A hosszú hajat, sálat és hasonlókat tartsa távol a készüléktől. Az érintkezés sérülést okozhat. A készülék használata közben ne használjon más eszközt vagy konyhai felszerelést.

• Működés közben tartsa szemmel a készüléket.

• Használat közben ügyeljen arra, hogy semmilyen laza vagy lógó ruhadarab, illetve egyéb tárgy ne kerüljön a készülék közelébe.

• Forrásban lévő folyadékot ne használjon a készülékben (legnagyobb hőmérséklet: max. 90°C).

• Ne használja a készüléket feték keverésére. Veszélyes, robbanáshoz vezethet!

• A készüléket csak akkor működtesse a huzal habverővel, a lapos keverőkarral vagy a dagasztókarral, ha a tál a helyén van.

• Ez a készülék kizárólag háztartási használatra alkalmas. A gyártó nem vállal semmilyen kötelezettséget a helytelen vagy nem rendeltetésszerű használat miatt bekövetkezett esetleges károkért.

• VIGYÁZAT: A hőkioldó véletlenszerű nullázása miatt kialakuló veszélyek elkerülése érdekében a készüléket nem szabad külső kapcsolóeszközzel ellátott áramforráshoz csatlakoztatni, pl. időzítő, illetve nem szabad olyan áramkörhöz csatlakoztatni, melyet az áramszolgáltató rendszeresen ki- és bekapcsol.

• Tartozékcsere, illetve a működés alatt mozgásban lévő részek megközelítése előtt kapcsolja ki és válassza le a készüléket a hálózati áramkörről.

Az első használat előtt /

1. A készülék használatbavétele előtt

távolítson el minden csomagolóanyagot, műanyagot, címkét, matricát és cédulát, mely a készülék alapzatán, a tálakon vagy a tartozékokon lehet. Figyelem! A készülékházat, a dugaszt és a vezetéket soha ne merítse vízbe vagy egyéb folyadékba. Vigyázat! Tartozékcsere, illetve a működés alatt mozgásban lévő részek megközelítése előtt kapcsolja ki és válassza le a készüléket a hálózati áramkörről.

2. A drót habverő, a húsdaráló* és

a szeletelő/reszelő* csak kézileg mosható meleg mosószeres vízzel. A tál, a lapos habverő és a dagasztóhorog mosogatógépben mosható. *típustól függően

3. A burkolat kizárólag puha, nedves

ruhával tisztítható, és ezt követően szárazra kell törölni. Megjegyzés: Ne használjon súroló tisztítószereket vagy súrolópárnát a készülék felületének tisztításához.

2. Süllyessze le a táltartó karokat. A

tálemelő fogantyút addig forgassa el az óramutató járásával megegyező irányba, amíg a táltartó karok a helyükre nem kerülnek. Figyelem! Tartsa az ujjait és kezeit távol a mozgó alkatrészektől.

3. A tálat lapos szögben tartva

helyezze a táltartó karokon levő tüskékre.

1. Helyezze a motoralapzatot száraz,

vízszintes, stabil felületre, például a konyhapultra vagy asztalra. Ne tegye a konyhapult szélére. Gondoskodjon arról, hogy kellő hely legyen a készülék hátulján található szellőzőnyílások körül. Vigyázat! Győződjön meg arról, hogy a tápkábel le van választva a hálózatról. Početak rada

5. Illessze a tartozékot a

tartozéktengelyre: A tartozék tetején levő hasítékot illessze a tartozéktengely csapjához. Tolja fel a tartozékot, majd fordítsa el az óramutató járásával ellentétes irányba, míg a csap a helyén nem rögzül. Az eltávolításhoz fordítsa a tartozékot az óramutató járásával ellentétes irányba , majd húzza ki.

6. Emelje fel a táltartó karokat. A

tálemelő fogantyút addig forgassa el az óramutató járásával ellentétes irányba, amíg a táltartó karok a helyükön nem rögzülnek.

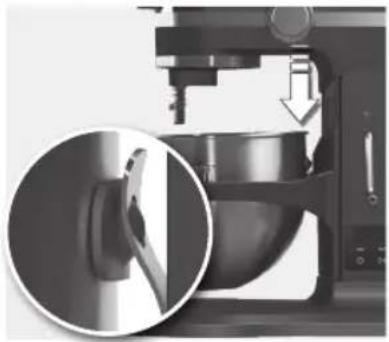

4. Erősen nyomja le a tál hátsó részét,

amíg a helyére nem rögzül. Figyelem: A készüléket csak akkor működtesse a huzal habverővel, a lapos keverőkarral vagy a dagasztókarral, ha a tál a helyén van.

7. Helyezze a tál fedelét* a tálra.

Óvatosan nyomja le a tál fedelét, amíg a helyére nem kattan. Az összetevőket mindig a tál fedelén található lyukon keresztül öntse be a tálba. *Bizonyos modellek esetén mellékelve.

8. Állítsa a sebességszabályozót „OFF”

helyzetből a szükséges fokozatba (1/P- 10). A keverés befejezése után fordítsa a sebességszabályozót „OFF” helyzetbe, és húzza ki a csatlakozódugót a hálózatból. Az eltelt üzemidő az LCD-kijelzőről olvasható le a készülék működése közben. A készülék kikapcsolásával a mért üzemidő automatikusan nullázódik. Megjegyzés: Az összetevők kifröccsenésének elkerülése érdekében mindig a lehető legalacsonyabb fordulatszámon indítsa el a készüléket.

Impulzus funkció: Amennyiben a készülék 1/P sebességfokozatra van állítva, ideiglenesen leállíthatja azt a sebességválasztó gombon található „PULSE” gomb megnyomásával. A gomb ismételt megnyomása 1,5 másodpercre elindítja a készüléket. Folyamatos nyomva tartáskor a készülék addig működik, míg fel nem engedi a gombot.

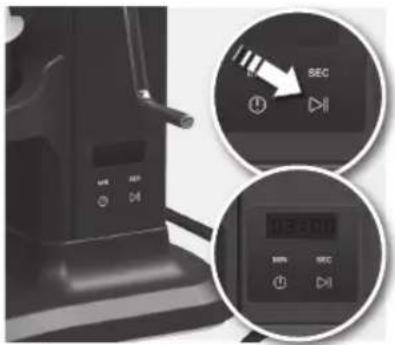

2. Az impulzus funkciót az LCD-kijelzőn

található vagy gomb megnyomásával is be lehet kapcsolni. A készülék a működés időtartamát az LCD-kijelzőn jeleníti meg.

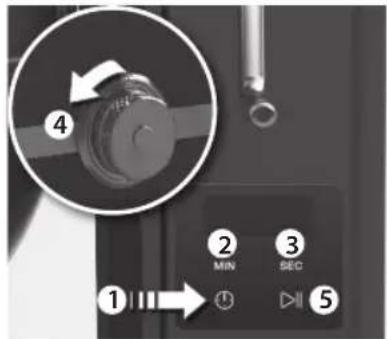

3. Az időzítő beállítása: Nyomja meg

gombot, és az LCD-kijelző villogni kezd annak jelzésére, hogy belépett az időzítő beállítása üzemmódba. A „MIN” (perc) és „SEC” (másodperc) gombok megnyomásával állítsa be a szükséges időtartamot. Fordítsa a sebességválasztó gombot a kívánt sebességre, majd nyomja meg a gombot.

5. Üzemi fény és bekapcsolás

jelzőfény: Ha a készülék a hálózati feszültséghez van csatlakoztatva, és kiválaszt egy sebességfokozatot, egy kék LED-izzó kezd világítani a sebességszabályozó körül. A munkaterület megvilágításához bekapcsol a munkatér-világítás. Ha a sebességszabályozót „OFF” helyzetbe állítja, a munkatér-világítás automatikusan kikapcsol 3 perc elteltével.

6. Megjegyzés: Amennyiben elforgatja

a sebességszabályozó gombot a készülék elektromos hálózathoz való csatlakoztatása előtt, a sebességszabályozó kék LED-izzója és az üzemi világítás egyaránt villogással jelzi, hogy a sebességszabályozó gomb bekapcsolt helyzetben maradt. Forgassa a sebességszabályozó gombot „OFF” helyzetbe, és a fények abbahagyják a villogást. Ezután a szokásos módon folytassa a műveletsort.

A készülék bekapcsol, és elindul az eltelt idő számlálása. A készülék működését a gomb megnyomásával lehet rövid időre megszakítani, és ismételt megnyomásával lehet a műveletet folytatni. Amennyiben nincs időtartam beállítva, a kijelző számlálóként működik a készülék bekapcsolásakor.

7. Tartozékcsatlakozó: A készülék

egy beépített, többfunkciós tartozékcsatlakozóval rendelkezik. A megfelelő és biztonságos használat érdekében olvassa el és körültekintően tartsa be az egyes tartozékokhoz mellékelt utasításokat. További információkért látogasson el a www.electrolux.com weboldalra.

8. A tartozéktengely beállítása:

A készülék gyárilag úgy van beállítva, hogy a keverőkar felszedje a tál alján levő hozzávalókat. Ha a keverőkar hozzáér a tál aljához, vagy túl távol van a tál oldalától, módosíthatja a beállítását. A további utasítákat lásd a 9. lépésnél. Megjegyzés: Ellenőrizze, hogy a legjobb eredmények elérése érdekében a keverőkar a lehető legközelebb van-e a tál aljához.

9. Fordítsa a sebességszabályozót

„OFF” helyzetbe, és húzza ki a csatlakozódugót a hálózatból. Süllyessze le a táltartó karokat. Egy vékony csavarhúzót használjon a csavar beállításához. A tartozéktengely emeléséhez forgassa a csavart az óramutató járásával megegyező irányba, míg a tengely süllyesztéséhez forgassa a csavart az óramutató járásával ellentétes irányba. Helytelen beállítás esetén nem biztos, hogy emeléskor a tál rögzülni fog. Egyéb funkciók /

1. Kapcsolja ki a berendezést, húzza

ki a dugót a konnektorból, és várjon, amíg a különböző eszközök teljesen le nem állnak. Figyelem! A készülékházat, a dugaszt és a vezetéket soha ne merítse vízbe vagy egyéb folyadékba.

3. A burkolat kizárólag puha, nedves

ruhával tisztítható, és ezt követően szárazra kell törölni. Megjegyzés: Ne használjon súroló tisztítószereket vagy súrolópárnát a készülék felületének tisztításához. Čišćenje i održavanje

2. A drót habverő, a húsdaráló* és

a szeletelő/reszelő* csak kézileg mosható meleg mosószeres vízzel. A tál, a lapos habverő és a dagasztóhorog mosogatógépben mosható. *típustól függően

EKM7xxx_KitchenMachine_Electrolux.indd 63 2015-12-22 19:27:36HU Receptek Felverési mennyiségek és műveleti idők Hozzávalók Mennyiség Mértékegys. Idő Fordulatszám Tejszín 100-900 g 60-120 8-10 Tojásfehérje 50-730 (1-14) g/db 60-120 8-10 Felverési mennyiségek és műveleti idők (könnyű tészta keverése (pl.: sütemény tészta)) Receptek Hozzávalók Mennyiség Mértékegys. Idő Fordulatszám Piskótatészta Liszt 360 g 200-230 mp Közepes beállítás (4-6-os beállítás) Margarin 135 g Cukor 150 g Sütőpor 1 kiskanál csokoládétorta Liszt 480 g 300-360 mp Közepes beállítás (4-6-os beállítás) Tojás 200/4 g/db Vaj 180 g Cukor 150 g Vaníliacukor 2 kiskanál Tejföl 100 g Durvára tört csokoládénugát 100 g Sütőpor 3 kiskanál Elkészítés A vajnak puhának kell lennie, nem lehet kemény. A puha vajat keverje krémesre a cukorral. Adja hozzá egyenként a tojást. Keverés közben adja hozzá a tejfölt és a vaníliacukrot. Végül keverje bele a lisztet a sütőporral együtt. Vajas sütemény Liszt 120 g 60-90 mp Közepes beállítás (4-6-os beállítás) Vaj 36 g Cukor 36

Sütőpor 1 kiskanál Elkészítés Tegye az összes hozzávalót a turmixgép keverőedényébe, majd addig keverje, míg el nem készül. Dagasztási mennyiségek és műveleti idők Receptek Hozzávalók Mennyiség Mértékegys. Idő Fordulatszám Kenyér (kelt tészta) Min. men- nyiség liszt 252 g Legalább 120 mp Alacsony beállítás (1-3 beállítás) víz 240 g Cukor 2 kiskanál Margarin 1 evőkanál Só 1 kiskanál Szárított élesztő 2 kiskanál Elkészítés Tegye az összes hozzávalót a keverőedénybe, majd addig dagassza, míg a tészta megfelelő nem lesz. Kelt tészta (piz- zatészta) max. mennyiségek Búzaliszt 960 g Legalább 120 mp Alacsony beállítás (1-3 beállítás) Víz 400 g Olaj 93 g Só 3 kiskanál Cukor 2 kiskanál Szárított élesztő 1 evőkanál Elkészítés

1. Tegyen élesztőt, cukrot és meleg vizet a készülék táljába, majd addig hagyja állni, amíg krémessé nem válik.

2. Adjon lisztet, sót és olajat a keverékhez.

3. Keverje össze 1/P sebességgel.

4. Amikor a tészta már homogén, növelje a sebességet 3-as fokozatra.

5. A tészta akkor kész, ha nem ragad sem a tál falára, sem a keverőre.

6. A tésztát egy liszttel noman megszórt felületen nyújtsa sodrófával a megfelelő vastagságra.

7. Helyezze a tésztát egy vékonyan bezsírozott tepsibe, majd szórja meg a feltéttel.

EKM7xxx_KitchenMachine_Electrolux.indd 64 2015-12-22 19:27:36HU Hibaelhárítás Hibaelhárítás Tünet Ok Megoldás A motor működés közben lelassul. A tészta mennyisége meghaladja a legnagyobb kapacitást. Távolítsa el az anyag felét, és folytassa a műveletet két adaggal. Lehetséges, hogy a tészta túl nedves, és ráragad az edény falára. Evőkanalanként adagolva addig adjon hozzá lisztet, míg a motor fel nem gyorsul. A műveletet addig folytassa, míg a tészta el nem válik az edény falától. A motor nem működik. A készülék nincs a hálózatra csatlakoztatva. Üzemeltetés előtt ne feledje csatlakoztatni a készüléket az elektromos hálózathoz. A robotgép működés közben beremeg/elmozdul. A gumitalpak nedvesek. Ügyeljen arra, hogy a készülék alján található gumitalpak tiszták és szárazak legyenek. Túl magas sebességet állított be a sebességválasztó gombbal. Válasszon alacsonyabb sebeségfokozatot. Ez normális jelenség nagy terhelés (pl.: nehéz tészta vagy sajt esetén). Távolítsa el az anyag felét, és folytassa a műveletet két adaggal. A tartozék működés közben hozzáér a rozsdamentes acél tálhoz. A tartozéktengely beállított magassága helytelen. Állítsa be a tartozéktengely magasságát. A munkatér-világítás és a bekapcsolás jelzőfény felvillan és kialszik. A sebességszabályozó fokozatba állítva maradt. A sebességszabályozót forgassa a „Zárolt” pozícióra. Receptek Dagasztási mennyiségek és műveleti idők Receptek Hozzávalók Mennyiség Mértékegys. Idő Fordulatszám Puha tészta Liszt 2,0 kg 180-240 s Alacsony beállítás (1-es sebességfoko- zat 30 másodpercig, majd 3-as fokozat az elkészülésig) Víz 1430 g Só 3 kiskanál Rugalmas szélű habverő funkció mennyiségei és elkészítési idők Receptek Hozzávalók Mennyiség Mértékegys. Idő Fordulatszám Csokoládés, vajas krémbevonat Félédes csokoládédarabkák 250 g 200-300 s Közepes beállítás (4-6-os beállítás) Vaj 117 g Porcukor 432 g Tej 5 evőkanál Vaníliakivonat 1/2 kiskanál Elkészítés

1. Olvassza fel a csokoládét, majd tartsa melegen.

2. Öntsön olvadt vajat a tálba, majd keverje, amíg krémessé nem válik.

3. Öntsön tejet és cukrot a tálba, majd keverje össze őket a vajjal, amíg krémes, könnyű keveréket nem kap.

4. Ezt követően öntse az olvasztott csokoládét a tálba, majd a műanyag keverőkarral keverje össze, amíg el nem

éri a megfelelő állagot.

A következő jelzéssel ellátott anyagokat hasznosítsa újra: . Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. Hulladékkezelés / Ez a jelölés azt jelzi, hogy a terméket az EU területén nem szabad az egyéb háztartási hulladékkal együtt kidobni. A nem szabályozott hulladéklerakásban rejlő potenciális környezetszennyezés és egészségkárosodás elkerülése érdekében Ön is felelős azért, hogy az anyagokat megfelelően újrahasznosítsák. A használt készülék visszaküldése érdekében kérjük, használja a visszaküldő és átvevő rendszereket, vagy vegye fel a kapcsolatot azzal a forgalmazóval, akitől a készüléket vásárolta. A forgalmazó környezetbarát újrahasznosítást tud biztosítani. Ce symbole indique que ce produit ne peut pas être traité comme un déchet ménager dans toute l’U.E. An d’éviter les conséquences négatives qu’une mauvaise gestion des déchets peut avoir sur l’environnement, recyclez l’appareil de façon responsable an de promouvoir la réutilisation durable des ressources de matériaux. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de ramassage ou bien contacter le magasin où vous avez acheté le produit. Ils peuvent venir chercher ce produit pour le recycler sans danger pour l’environnement. www.electrolux.com
