HASZNÁLATI ÚTMUTATÓ VC3511L MAKITA

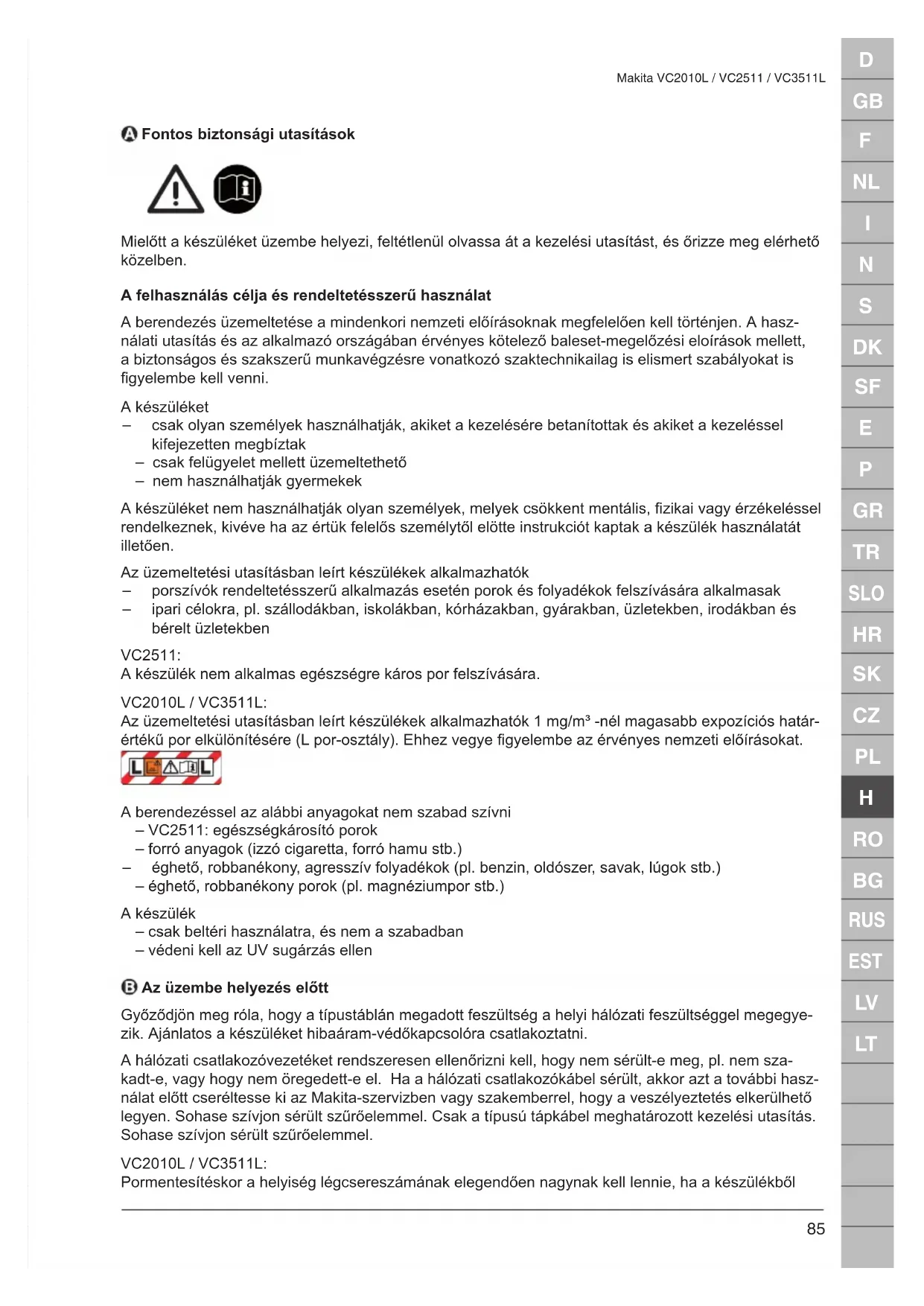

Makita VC2010L / VC2511 / VC3511L Fontos biztonsági utasítások Mielőtt a készüléket üzembe helyezi, feltétlenül olvassa át a kezelési utasítást, és őrizze meg elérhető közelben. A felhasználás célja és rendeltetésszerű használat A berendezés üzemeltetése a mindenkori nemzeti előírásoknak megfelelően kell történjen. A hasz- nálati utasítás és az alkalmazó országában érvényes kötelező baleset-megelőzési eloírások mellett, a biztonságos és szakszerű munkavégzésre vonatkozó szaktechnikailag is elismert szabályokat is gyelembe kell venni. A készüléket – csak olyan személyek használhatják, akiket a kezelésére betanítottak és akiket a kezeléssel kifejezetten megbíztak – csak felügyelet mellett üzemeltethető – nem használhatják gyermekek A készüléket nem használhatják olyan személyek, melyek csökkent mentális, zikai vagy érzékeléssel rendelkeznek, kivéve ha az értük felelős személytől elötte instrukciót kaptak a készülék használatát illetően. Az üzemeltetési utasításban leírt készülékek alkalmazhatók – porszívók rendeltetésszerű alkalmazás esetén porok és folyadékok felszívására alkalmasak – ipari célokra, pl. szállodákban, iskolákban, kórházakban, gyárakban, üzletekben, irodákban és bérelt üzletekben VC2511: A készülék nem alkalmas egészségre káros por felszívására. VC2010L / VC3511L: Az üzemeltetési utasításban leírt készülékek alkalmazhatók 1 mg/m³ -nél magasabb expozíciós határ- értékű por elkülönítésére (L por-osztály). Ehhez vegye gyelembe az érvényes nemzeti előírásokat. A berendezéssel az alábbi anyagokat nem szabad szívni – VC2511: egészségkárosító porok – forró anyagok (izzó cigaretta, forró hamu stb.) – éghető, robbanékony, agresszív folyadékok (pl. benzin, oldószer, savak, lúgok stb.) – éghető, robbanékony porok (pl. magnéziumpor stb.) A készülék – csak beltéri használatra, és nem a szabadban – védeni kell az UV sugárzás ellen Az üzembe helyezés előtt Győződjön meg róla, hogy a típustáblán megadott feszültség a helyi hálózati feszültséggel megegye- zik. Ajánlatos a készüléket hibaáram-védőkapcsolóra csatlakoztatni. A hálózati csatlakozóvezetéket rendszeresen ellenőrizni kell, hogy nem sérült-e meg, pl. nem sza- kadt-e, vagy hogy nem öregedett-e el. Ha a hálózati csatlakozókábel sérült, akkor azt a további hasz- nálat előtt cseréltesse ki az Makita-szervizben vagy szakemberrel, hogy a veszélyeztetés elkerülhető legyen. Sohase szívjon sérült szűrőelemmel. Csak a típusú tápkábel meghatározott kezelési utasítás. Sohase szívjon sérült szűrőelemmel. VC2010L / VC3511L: Pormentesítéskor a helyiség légcsereszámának elegendően nagynak kell lennie, ha a készülékbőlD

Makita VC2010L / VC2511 / VC3511L távozó levegő a helyiségbe áramlik vissza (ehhez vegye gyelembe az érvényes nemzeti előírásokat). A készüléket kiszolgáló személyzetet munkavégzés előtt tájékoztatni kell – a készülék kezeléséről – a felszívandó anyagból származó veszélyekről – a felszívott anyag biztonságos eltávolításáról Folyadékok szívása Porszívózás előtt folyadékok, mindig távolítsa el a szűrőt zsákot. Ellenőrizze a működését úszó. Habképződés vagy folyadékszivárgás esetén a munkát azonnal abba kell hagyni és a piszoktartályt ki kell üríteni. A szűrőelem megtisztítása Ha csökken a szívóteljesítmény:

1. A szívóberendezés bekapcsolása

2. Zárja le kézzel a fúvó- vagy szívónyílást.

3. Nyomja meg háromszor a szűrőtisztító működtetőgombját. A szűrőelem lamelláit az ekkor keletke-

ző légáram a rájuk rakódott portól megtisztítja. Az elektromos készülék csatlakoztatása A készüléken levő dugaszolóaljzatot csak a kezelési utasításban meghatározott célokra alkalmazza. A készüléknek a készülék dugaszolóaljzatába történő bedugása előtt:

1. Kapcsolja le a szívóberendezést

2. Kapcsolja le a csatlakoztatandó készüléket

FIGYELEM! A készülék csatlakozóaljzatára csatlakoztatott készülékeknél ügyeljen azok kezelési utasítására és az abban található biztonsági utasításokra.

Ápolás, tisztítás és karbantartás Csak olyan karbantartási munkát végezzen el, amely a kezelési utasításban le van írva. A készülék tisztítása és javítása előtt a hálózati dugaszt mindenkor ki kell húzni! A szívóberendezés felső részét soha ne spriccelje le vízzel - ez veszélyezteti a személyeket és rövidzárlatot okoz. A nem eredeti pótalkatrészek és tartozékok használata befolyásolja a készülék biztonságát. Csakis a Makita pótalkatrészeket és tartozékokat használja. VC2010L / VC3511L: Karbantartáskor és tisztításkor úgy kell a készüléket kezelni, hogy az sem a kezelőszemélyzetre, sem másokra ne jelentsen veszélyt. A karbantartás helyén – szűrt kényszerszellőztetést kell alkalmazni – védőruházatot kell viselni – a karbantartás helyét úgy kell tisztítani, hogy semmilyen veszélyes anyag ne juthasson a környezetbe A karbantartási és javítási munkálatok folyamán az összes olyan alkatrészt, amelyet nem lehetett kielégítően megtisztítani – légmentesen záró tasakokba kell csomagolni – az eltávolításukra vonatkozó hatályos előírások szerint kell ártalmatlanítani Legalább évente az Makita-szervizben vagy egy erre kiképzett személlyel el kell végeztetni a portechnikai ellenőrzést, például a szűrők károsodását, a készülék légtömörségét, a kontrollberen- dezések működését kell vizsgálni. Szállítás

1. Szállítás előtt a szennytartály minden reteszélését zárja le.

2. Ne billentse meg a készüléket, ha a szennytartályban folyadék van.

3. Ne emelje a készüléket daru kampójával.D

Makita VC2010L / VC2511 / VC3511L Tárolás A készüléket ki kell – Tárolja száraz helyen és védett a fagytól A k észülék újrahasznosítása A 2002/96/EG, a használt elektromos és elektronikus készülékekre vonatkozó európai irányelvek szerint az elhasznált elektromos készülékeket szelektíven kell gyűjteni, és környezetkímélő újra- hasznosításra kell továbbadni. Amennyiben kérdések merülnek fel, forduljon a területi igazgató- ságunkhoz vagy a legközelebbi szakkereskedőhöz. Garancia A garanciára és szavatosságra az általános üzleti feltételeink vonatkoznak. Változtatások joga a mű- szaki újdonságok érdekében fenntartva! Műszaki adatok Megnevezés VC2010L VC2511 VC3511L Szűrőelem P-70219 Szűrőzsák (5 darab) P-72899 P-78293 Ártalmatlanításra szolgáló zsák (5 darab) P-70297 EG megfelelési nyilatkozat Mi, a Makita Corporation mint a termék felelős gyártója kijelentjük, hogy a következő Makita gép(ek): Gép megnevezése: Szívóberendezés nedves és száraz alkalmazásra Típus sz./ Típus: VC2010L, VC2511, VC3511L sorozatgyártásban készül és megfelel a következő európai előírásoknak: 2006/42/EG, 2004/108/EG és gyártása a következő szabványoknak valamint szabványosított dokumentumoknak megfelelően történik:

Makita VC2010L / VC2511 / VC3511L Tartozék VC2010L VC2511 VC3511L Hálózati feszültség V 110 (GB110) / 120 (US,CA) / 230 (EU,CH,GB) / 240 (AU) Hálózati frekvencia Hz 50 (EU,CH,GB,GB110,AU) / 60 (US,CA) Hálózati biztosíték A 10 (CH,AU) / 13 (GB) / 15 (US,CA) / 16 (EU) / 25 (GB110) Teljesítményfelvéte P lEC Watt 900 (US,CA) / 1100 (EU,CH,GB, GB110,AU) A készülék csatlakozóhüvelyének csatlakozási értéke* Watt 540 (US,CA) / 1100 (GB110) / 1200 (CH) / 1300 (AU) / 1900 (EU,GB) Teljesítményfelvéte P

Watt 1440 (US,CA) / 2200 (GB110) / 2300 (CH) / 2400 (AU) / 3000 (EU,GB) Levegč-térfogatáram m³/h (l/min) 127 cfm (US,CA) / 192(3200) (GB110) / 216(3600) (EU,CH,GB,AU) Vákuum hPa(mbar) 73 in (US,CA) / 180(180) (EU,CH,GB,GB110,AU) Mérčfelületi zajnyomásszint 1 m távol- ságra ISO 3744, EN 60704-2-1 dB(A) 70 ±3 Munkazaj dB(A) 67 ±3 Hálózati csatlakozó vezeték: Hossz m 7,5 (EU,CH,GB110,AU) 10,0 (GB) 24,6 ft (US,CA) 5 (EU,CH,GB,AU) 7,5 (GB110) 19,7 ft (US,CA) 7,5 (EU,CH,GB110,AU) 10,0 (GB) 24,6 ft (US,CA) Hálózati csatlakozó vezeték: Típus H05RR-F 3G1,5 (EU,GB,AU) H05RR-F 3G1,0 (CH) H07BQ-F 3G2,5 (GB110) SJTW-A AWG 16/3 (US,CA) H05VV-F 3G1,5 (EU,GB,AU) H05VV-F 3G1,0 (CH) H07BQ-F 3G2,5 (GB110) SJTW-A AWG 16/3 (US,CA) H05RR-F 3G1,5 (EU,GB,AU) H05RR-F 3G1,0 (CH) H07BQ-F 3G2,5 (GB110) SJTW-A AWG 16/3 (US,CA) Védettségi fok I Védelmi fokozat IPX4 Rádiózavarás EN 55014-1 Por-osztály L (VC2510L,VC3511L) – (VC2511) Tartály térfogata l 19,0 (5,0 gal) 23,0 (6,1 gal) 35,0 (9,2 gal) Szélesség mm 375 mm (14,8 in) Mélység mm 370 (14,6 in) 365 (14,4 in) 370 (14,6 in) Magasság mm 500 (19,7 in) 545 (21,5 in) 685 (27,0 in) Tömeg (csak a gép) ** kg 7,3 (16,1 lbs) 6,3 (13,8 lbs) 8,2 (18,1 lbs) Tömeg, tartozékokkal (nettó, leggya- koribb alkalmazás) kg 8,8 (19,4 lbs) 7,8 (17,2 lbs) 9,7 (21,4 lbs)

• modellváltozat Tömeg, szerint EPTA eljárás 01/2003.D
