HASZNÁLATI ÚTMUTATÓ Roxx'x BGS62232 BOSCH

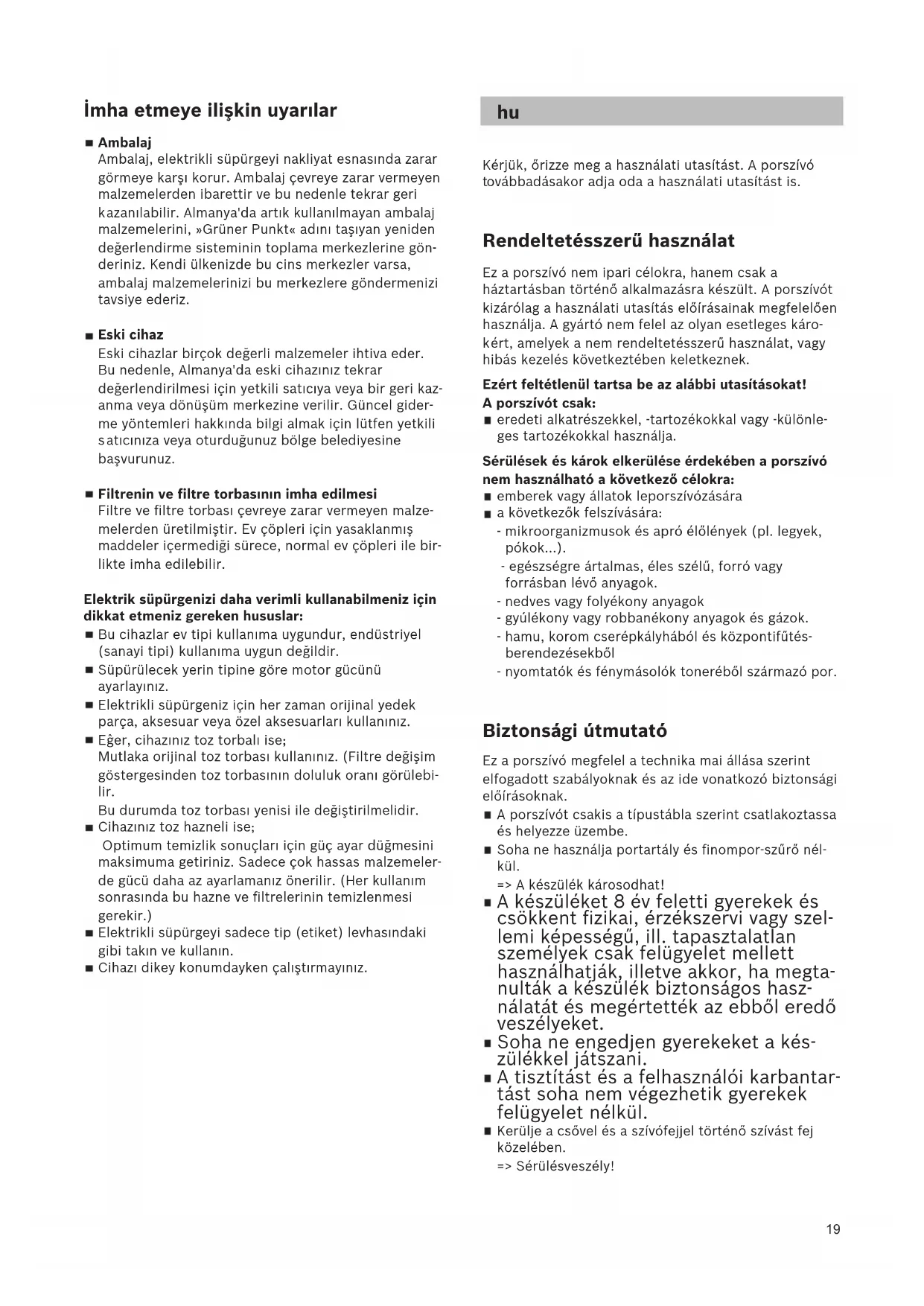

Kérjük, őrizze meg a használati utasítást. A porszívó továbbadásakor adja oda a használati utasítást is.
Rendeltetésszerű használat
Ez a porszívó nem ipari célokra, hanem csak a háztartásban történő alkalmazásra készült. A porszívót kizárólag a használati utasítás előírásainak megfelelően használja. A gyártó nem felel az olyan esetleges károkért, amelyek a nem rendeltetésszerű használat, vagy hibás kezelés következtében keletkeznek.
Ezért feltétlenül tartsa be az alábbi utasításokat!
A porszívót csak:
■ eredeti alkatrészekkel, -tartozékokkal vagy -különleges tartozékokkal használja.
Sérülések és károk elkerülése érdekében a porszívó nem használható a következő célokra:
■ emberek vagy állatok leporszívózására
■ a következők felszívására:
- mikroorganizmusok és apró élölények (pl. legyek, pókok...).
- egészségre ártalmas, éles szélű, forró vagy forrásban lévő anyagok.
- nedves vagy folyékony anyagok
- gyúlékony vagy robbanékony anyagok és gázok.
- hamu, korom cserépkályhából és központifűtésberendezésekből
- nyomtatók és fénymásolók toneréből származó por.
Biztonsági útmutató
Ez a porszívó megfelel a technika mai állása szerint elfogadott szabályoknak és az ide vonatkozó biztonsági előírásoknak.
■ A porszívót csakis a típustábla szerint csatlakoztassa és helyezze üzembe.
■ Soha ne használja portartály és finompor-szűrő nélkül.
=> A készülék károsodhat!
A készüléket 8 év feletti gyerekek és csökkent fizikai, érzékszervi vagy szellemi képességű, ill. tapasztalatlan személyek csak felügyelet mellett használhatják, illetve akkor, ha megtanulták a készülék biztonságos használatát és megértették az ebből eredő veszélyeket.
■ Soha ne engedjen gyerekeket a készülékkel játszani.
■ A tisztítást és a felhasználói karbantar-tást soha nem végezhetik gyerekek felügyelet nélkül.
■ Kerülje a csővel és a szívófejjel történő szívást fej közelében.
=> Sérülésveszély!
■ Lépcső porszívózásánál a készüléket a lépcsőn a munkát végző személyhez képest lejjebb kell elhelyezni.
■ Ne húzza / szállítsa a porszívót a hálózati csatlakozókábelnél és a tömlőnél fogva.
■ Több óráig tartó, folyamatos üzemeltetést követően teljesen húzza ki a hálózati csatlakozókábelt.
■ Ne a csatlakozókábelnél, hanem a csatlakozó dugónál fogva húzza ki a készüléket a hálózatból.
■ A hálózati csatlakozókábelt ne húzza át éles peremeken és ne törje meg.
■ Ha a készülék hálózati csatlakozóvezetéke megsérül, a veszélyek elkerülése érdekében csak a gyártó, a vevőszolgálat vagy egy hasonlóan képzett személy cserélheti ki.
■ Mielött bármilyen munkát elvégezne a porszívón, húzza ki a hálózati csatlakozódugót.
■ Sérült porszívót ne helyezzen üzembe. Zavar esetén húzza ki a hálózati csatlakozódugót.
A veszélyek elkerülése érdekében a porszívón csak erre felhatalmazott vevőszolgálat végezhet javításokat és alkatrészcserét.
- Óvja a porszívót az időjárás hatásaitól, nedvességtől és hőforrásoktól.
■ Ne tegyen éghető vagy alkoholtartalmú anyagokat a szűrőre (porzsák, motorvédőszűrő, kifúvószűrő stb.).
■ A porszívó nem alkalmas építkezéseken való alkalmazásra.
=> Az építési törmelék felszívása a készülék sérüléséhez vezethet.
■ Ha nem porszívózik, kapcsolja ki a készüléket.
■ A kiselejtezett készüléket azonnal tegye használhatatlanná, ezután végezze el szakszerű ártalmatlanítását.
Kérjük, vegye figyelembe az alábbiakat
- A hálózati csatlakozóaljzatot legalább 16 A-es biztosítéknak kell védenie.
Ha a biztosíték a készülék bekapcsolásakor egyszer kioldana, annak az lehet az oka, hogy egyidejűleg más nagy áramfelvételű elektromos készülék is ugyanarra az áramkörre lett csatlakoztatva.
A biztosíték kioldása elkerülhető, ha a készüléket bekapcsolás előtt a legalacsonyabb teljesítményfokozatra állítja, majd működés közben kapcsolja fokozatosan magasabb teljesítményfokozatra.
Környezetvédelmi tudnivalók
■ Csomagolás
A csomagolás védi a porszívót a szállítás során keletkező sérülésektől. A csomagolás környezetbarát anyagokból készült, és ezért újrafeldolgozásra alkalmas. A továbbiakban már nem szükséges csomagolóanyagot helyezze el a szelektív gyűjtőhelyek megfelelő tárolóiban.
■ Régi készülék
A régi készülék még sok értékes anyagot tartalmaz. Ezért kiselejtezett készülékét adja le újrahasznosításra kereskedőjénél vagy egy MÉH-telepen. Az aktuális ártalmatlanítási lehetőségekről érdeklődjön kereskedőjénél vagy a helyi önkormányzatnál.
■ A szürő és a porzsák ártalmatlanítása
A szürő és a porzsák környezetet nem károsító anyagokból készültek. Amennyiben nem tartalmaznak olyan anyagokat, melyeket tilos a háztartási hulladékba helyezni, a szokásos háztartási hulladékkal együtt ártalmatlaníthatja.
pl
Örömünkre szolgál, hogy a Bosch porszívó GS60 sorozatának porszívóját választotta.
Jelen használati utasításban különböző GS60-modelleket mutatunk be. Emiatt lehetséges, hogy nem minden a leírásban szereplő felszereltségi jellemző és funkció vonatkozik az Ön modelljére is. Csak eredeti Bosch tartozékokat használjon, melyeket a porszívóhoz fejlesztettünk ki a legjobb porszívási eredmény elérése érdekében.
Kérjük, hogy hajtsa ki a képes oldalt.
1 Átkapcsolható padlószívófej tartozékösszekötéssel
2 Teleszkópcső csúszókarmantyúval és tartozékösszekötéssel*
3 Kézi fogantyú
4 Szívótömlő
5 Lehajtható tartófogantyú
6 Portartály
7 Hálózati csatlakozókábel
8 A kifúvószűrő burkolata
9 Be-/kikapcsoló gomb elektronikus szívóerőszabályzóval
10 Teljesítményszint kijelzése
11 Leállítási segítség a készülék felőli oldalon
12 „Clean” szürötisztító-kapcsoló*
13 Tartozékrekesz
14 Porszívócsőtartó a készülék alsó oldalán
15 Szönyegtisztító fej
16 Réstisztító fej
17 Lamellás szűrő
18 Pihefogó
19 Kemény padlóhoz való szívófej*
20 TURBO-UNIVERZÁLIS®-kefe padlótisztításhoz*
Pótalkatrészek és kiegészítő tartozékok
A TURBO-UNIVERZÁLIS®-kefe kárpithoz BBZ42TB
Kárpitozott bútorok, matracok, autóülések stb. kefés tisztítása és porszívózása egy munkamenetben. Különösen alkalmas állatször felszívására. A kefehengert a porszívó szívóárama hajtja meg.
Ehhez elektromos áramot nem igényel.
B TURBO-UNIVERZÁLIS®-kefe padlótisztításhoz BBZ102TBB
Rövid szálú szőnyegek és szőnyegpadlók, illetve mindenféle padlóburkolat kefés tisztítása és porszívózása egy munkamenetben. Különösen alkalmas állatször felszívására.
A kefehengert a porszívó szívóára-
ma hajtja meg.
Ehhez elektromos áramot nem igényel.
C Kemény padlóhoz való szívófej BBZ123HD
Sima padlók porszívózásához (parketta, csempék, terrakotta stb.)
D Szívófej kemény padlókhoz BBZ124HD
2 forgó kefehengerrel értékes kemény padlók ápolásához és a durva szennyeződés jobb felvételéhez.
Üzembe helyezés
ábra 1
- A szívótömlő csonkját tolja a készülék szívónyílásába. Kérjük, ügyeljen a megfelelő elhelyezkedésre, a csőtoldaton lévő horognak a szívónyíláson kialakított nyílásba kell belemennie és hallható kattanással bezáródnia.
ábra 2\*
a) A kézi fogantyút tolja a szívócsőbe/ teleszkópcsőbe. A csatlakozás kioldásához kissé fordítsa el a kézi fogantyút, és húzza ki a csőből.
b) Tolja a kézi fogantyút bekattanásig a teleszkópcsőbe. A szétszedéshez nyomja meg a kioldó hüvelyt és húzza ki a fogantyút.
ábra 3\*
a) A teleszkópcsövet tolja a padlószívófej csőtoldatába. A csatlakozás kioldásához kissé fordítsa el a csövet, és húzza ki a padlószívófejből.
b)Tolja be a teleszkópcsövet bekattanásig a padlószívófej csőtoldatába. A szétszedéshez nyomja meg a reteszelőhüvelyt és húzza ki a teleszkópcsövet.
ábra 4
- A tolókapcsolónak a nyíl irányába való eltolásával nyissa ki a teleszkópcső reteszét és állítsa be a kívánt hosszúságot.
ábra 5
- Fogja meg a hálózati csatlakozókábel dugóját és húzza ki a megfelelő hosszúságú kábelt és a hálózati csatlakozódugót csatlakoztassa.
ábra 6
- A porszívót a be-/ kikapcsoló gombbal kapcsolja be vagy ki.
ábra 7 vóerő szabályozása
A szabályozógomb a nyíl irányába való elforgatásával fokozatmentesen beállítható a kívánt szívóerő.
■ Alacsony teljesítmény-tartomány => Kényes anyagok, pl. függönyök porszívózásához.
■ Közepes teljesítmény-tartomány => Enyhe szennyeződések napi tisztításához.
■ Magas teljesítmény-tartomány => Robusztus padlóborítások, kemény padló és erős szennyezettség esetén.
Porszívózás
Figyelem!
- A padlószívófejek a kemény padló minőségétől függően (pl. érdes felületű, rusztikus csempe) bizonyos mértékű kopásnak vannak kitéve. Ezért fontos, hogy rendszeres időközönként ellenőrizze a szívófej talprészét.
Ha a szívófej alja kopott, ill. szélei élessé váltak, könnyen megkarcolja a kényes kemény padlófelületeket, mint parketta vagy linóleum. A gyártó nem felel azokért az esetleges károkért , amelyeket a kopott padlószívófej okoz.
ábra 8
Az átkapcsolható padlószívófej beállítása:
■ Szönyeg és szönyegpadló =>
■ Kemény padló / parketta =>
Ha nagyobb szennyeződést szív fel, kérjük ügyeljen arra, hogy ezeket a szennyeződéseket egymás után és elővigyázatosan szívja fel, azért hogy a padlótisztítófej szívócsatornáját ne tömítse el.
Előfordulhat, hogy kissé meg kell emelnie a szívófejet ahhoz, hogy a szennyeződés részecskéit könnyebben felszívhassa.
ábra 9
- Nyissa ki a tartozékrekeszt a nyitó-nyomógombbal.
- Vegye elő a szönyegtisztító fejet és a réstisztító fejet a tartozék-tárolóból.
• Zárja be a tartozékrekeszt.
ábra 10 rszívózás kiegészítő tartozékkall
Helyezze fel a használni kívánt szívófejet a szívócsőre vagy a kézi fogantyúra:
a) Réstisztító fej rések és sarkok stb. tisztításához.
b) Kárpittisztítófej kárpitozott bútorok, függönyök stb. tisztításához.
Használat után a réstisztító fejet és a kárpitszívó fejet a készüléken tárolja.
c) Kemény padlóhoz való szívófej kemény padlóburkola-
tok (csempe, parketta stb.) tisztításához
ábra 11 mény padlóhoz való szívófej tisztítása
a) A szívófej tisztításához alulról porszívózza le.
b) A rácsavarodott szöszt és hajat ollóval vágja át. A szöszt és a szört a réstisztító fejjel porszívózza össze.
ábra 12
Rövid porszívózási szüneteknél használhatja a készülék oldalán található leállító segédeszközt.
- A készülék kikapcsolása után a padlószívófej horgát tolja be a készülék oldalán található nyílásba.
ábra 13
Lépcső porszívózásához a készüléket a lépcső alján kell elhelyezni. A lépcsőtől függően így 12-16 lépcsőfok leporszívózható beszerelt szívócső, kézi fogantyú és padlószívófej segítségével. Amennyiben ez nem lenne elegendő, a készülék a tartófogantyúval is hordozható.
A munka után
ábra 14
- Kapcsolja ki a készüléket
- Húzza ki a hálózati csatlakozót.
- Kicsit húzza meg a hálózati csatlakozókábelt, majd engedje vissza (a kábel automatikusan feltekeredik).
ábra 15
A tolókapcsolónak a nyíl irányába való eltolásával reteszelje ki a teleszkópcsövet, és nyomja össze.
ábra 16
A készülék tárolásához használhatja a készülék alján levő leállító eszközt.
- A készüléket a tömlönél egyenesítse ki.
- Tolja a padlószívófejnél lévő horgot a készülék alján található nyílásba.
Ha a készülékét egyenes helyzetbe állította és eltette, akkor a csőtoldatnál kell megfognia ahhoz, hogy felemelje vagy új helyzetbe tegye.
A portartály kiürítése
ábra 17
Az optimális porszívási eredmény elérése érdekében, portartályt minden porszívás után ki kell üríteni, legkésőbb azonban akkor, ha a pihefogóra láthatóan por vagy szennyeződés rakódott le, vagy ha a por a tartály egy részén elérte a jelölést.
A portartály ürítésénél mindig ellenőrizheti a pihefogó szennyeződési fokát, és szükség esetén a „Pihefogó tisztítása” című fejezetnek megfelelően megtisztíthatja.
ábra 26
ábra 18
- Hajtsa fel a készülék tartófogantyúját, majd a kézifogantyú felhajtásával nyissa ki a portartályt, és vegye ki a készülékből.
ábra 19
a) Nyissa ki a portartály szűrőegységét a nyitó-nyomógomb megnyomásával.
b)Vegye ki a szűrőegységet a portartályból és ürítse ki a tartályt.
ábra 20
a) Helyezze be a portartályba a szűrőegységet, ennek során feltétlenül ügyeljen az egység megfelelő elhelyezkedésére.
b) Nyomja a nyitó-nyomógombot ismét a kiindulási helyzetbe, amíg kattan egyet, azért hogy megbizonyosodjon arról, hogy a tartály biztosan le van zárva.
c) A portartály készülékbe való visszahelyezésénél ügyeljen arra, hogy megfelelően helyezze be.
A kézifogantyú áthajtásával rögzíthető a porszívóban lévő portartály.
A szűrő ápolása
A lamellás szűrő tisztítása
A készülék az ún. „Sensor Control” funkcióval van felszerelve. Ábra 21. bra Ez a 23. nkció folyamatosan felügyeli, hogy a porszívója eléri-e a készülék optimális teljesítményszintjét. A világító kijelző jelzi, hogy meg kell-e tisztítani a lamellás szűrőt, azért hogy a készülék ismét elérje optimális teljesítményszintjét.
Porszívó „RotationClean“ funkcióval
ábra 21
A kijelző kéken világít, ha a készülék optimális teljesítményszintjén működik. Amint a kijelző pirosan villog, meg kell tisztítani a lamellás szürőt. A készülék automatikusan visszaáll a legalacsonyabb teljesítményfokozatra.
ábra 22
- Kérjük, kapcsolja ki a készüléket, azért hogy megtisztíthassa a lemezes szüröt.
Figyelem!
- A szűrőtisztítás csak lekapcsolt készülékkel lehetséges.
- A lemezes szürő megtisztításához legalább háromszor fordítsa el a pecket 180°-kal az óramutató járásával megegyező irányban.
A szűrőtisztítást gyengülő szívásteljesítmény esetén is elvégezheti, amennyiben a kijelző nem világít.
Azt ajánljuk, hogy a lamellás szüröt a portartály ürítése előtt tisztítsa meg. De ezt legkésőbb a „Sensor Control“ kijelzés megjelenésénél el kell végezni.
Amennyiben a kijelző a lamellás szűrő tisztítása ellenére egymás után háromszor rövid időközönként felvillan, akkor valószínűleg a pihefogó eldugult Ebben az esetben a készülék automatikusan beáll a legalacsonyabb teljesítményfokozatra és a kijelző folyamatosan pirosan világít.
- Kapcsolja le a készüléket, ürítse ki a portartályt és tisztítsa meg a pihefogót a „Pihefogó megtisztítása” című utasításnak megfelelően. ábra 26
Porszívó „SelfClean“ funkcióval
ábra 23
A kijelző kéken világít, ha a készülék optimális teljesítményszintjén működik. Amint a kijelző pirosan villog, a készülék automatikusan lekapcsol.
A szürötisztítás elindul és a beépített tisztítómotor elvégzi a tisztítást.
Ha a készüléket háromszor egymás után rövid időközönként meg kellett tisztítani, akkor valószínűleg szennyezett a pihefogó. Ebben az esetben a készülék automatikusan beáll a legalacsonyabb teljesítményfokozatra és a kijelző pirosan világít.
- Kapcsolja le a készüléket, ürítse ki a portartályt és tisztítsa meg a pihefogót a „Pihefogó megtisztítása” című utasításnak megfelelően. ábra 26
ábra 24
Szükség esetén a "Clean" szürötisztító gomb megnyomásával a tisztítási folyamat kézzel is elindítható.
A szűrőtisztítást gyengülő szívásteljesítmény esetén is elvégezheti, amennyiben a kijelző nem világít.
Azt ajánljuk, hogy a lamellás szüröt a portartály ürítése előtt tisztítsa meg.
ábra 25
Különösen erős szennyeződésnél a lemezes szűrő le is mosható.
- Fordítsa el a szűrőrendszer alsó részét ütközésig az óramutató járásával megegyező irányban.
- Vegye ki a lemezes szüröt a szürörendszerböl.
- Mossa le a szüröt folyó vízzel.
- Helyezze be a lamellás szüröt teljes száradás – után a szürörendszerbe és reteszelje el az alsó részt az óra-mutató járásával ellentétes irányba való elforgatással.
Normális esetben, illetve ha a készüléket rendeltetésszerűen háztartásában használja, a lamellás szűrőt nem kell kivenni és kézzel megtisztítani ahhoz, hogy a porszívó elérje optimális teljesítményszintjét.
! Ne használjon kefét!
- Normál száraztisztításhoz egyszerűen ütögesse a szűrőt a fedél széléhez!
- Az alapos tisztítás érdekében a szűrőt kívülről alaposan öblítse le vízzel és a porszívóban való ismételt felhasználás előtt alaposan szárítsa meg!
ábra 26
a) Nyissa ki a portartályt és vegye ki a készülékböl.
b)Vegye ki a szűrőegységet a portartályból.
c)Tisztítsa meg a pihefogót.
A portartály ürítésénél mindig ellenőrizheti a pihefogó szennyeződési fokát, és szükség esetén a "Pihefogó tisztítása" című fejezetnek megfelelően megtisztíthatja.
A pihefogó tisztítása
A pihefogót rendszeres időközönként meg kell tisztítani, azért hogy a porszívó optimálisan működjön. Rendszerint elegendő az, ha a szűrő házát az ürítésnél enyhén megrázza vagy ütögetéssel kiporolja, hogy a lehetséges szennyeződés részecskéi kihulljanak.
! Figyelem! A pihefogót nem szabad folyó víz alatt tisztítani.
A hepa-szürő kialakítása olyan, hogy ha a készüléket rendeltetésszerűen háztartásában használja, a hepa-szüröt nem kell kicserélni. Ahhoz hogy a porszívó a készülék optimális teljesítményszintjén működjön, kb. 3 év után mossa ki a hepa-szüröt. A szürő hatékonysága a szüröfelület lehetséges elszíneződésétől függetlenül megmarad.
A hepa-szürő kimosása
ábra 27
a) Nyissa ki a kifúvórácsot a nyitó-nyomógomb megnyomásával.
b) Nyissa ki a hepa-szüröt a zárófül lenyomásával és vegye ki a készülékböl.
c)Ütögesse meg és folyó vízzel mossa ki a hepa-szüröt.
d) A hepa-szüröt csak teljes száradás után helyezze vissza a készülékbe és zárja be a kifúvószűrő rekeszét.
Tisztítási utasítások
A porszívó minden tisztítása előtt a készüléket ki kell kapcsolni, és a hálózati csatlakozódugót ki kell húzni. A porszívót és a műanyag tartozékokat kereskedelmi forgalomban kapható műanyagtisztítóval lehet ápolni.
! Ne használjon súrolószert, üvegtisztítót vagy uni-verzális tisztítószert. A porszívót soha ne tegye vízbe!
Müszaki változtatások joga fenntartva.
pl
BSH Háztartási Készülék
Kereskedelmi Kft.
Háztartási gépek márkaszervize
Királyhágó tér 8-9
1126 Budapest
Hibabejelentés
Tel.: 01 489 5461
Fax: 01 201 8786
mailto:hibabejelentes@bsh.hu
Alkatrészrendelés
Tel.: 01 489 5463
Fax: 01 201 8786
mailto:alkatreszrendeles@bsh.hu
Ez a készülék az elhasznált villamossági és elektronikai készülékekről szóló 2012/19/EU irányelvnek megfelelő jelölést kapott.
Ez az irányelv a már nem használt készülékek visszavételének és hasznosításának EU-szerte érvényes kereteit határozza meg.
bg
HU Garanciális feltételek
A garanciális feltételeket a 151/2003. (IX.22.) Korm. rendelet szabályozza. A vásárlástól számított 72 órán belüli meghibásodás esetén a kereskedő a készülék cseréjéről dönt.
Ez utání időszakban a Vevőszolgálat gondoskodik a lehető leggyorsabb javítás elvégzéséről.
A garanciára a vásárló a kitöltött garanciajeggyel, vagy a vásárlást igazoló számlával tarthat igényt.
A használati utasítás be nem tartása, a garancia elvesztését vonhatja maga után.
Minőségtanúsítás: A 2/1984. (111.10) BkM-lpM rendelete alapján, mint forgalmazó tanúsítjuk, hogy a készülék a vásárlási tájékoztatóban közölt adatoknak megfelel.
A változtatás jogát fenntartjuk.
RO Garantie
