MANUALE UTENTE Roxx'x BGS62232 BOSCH

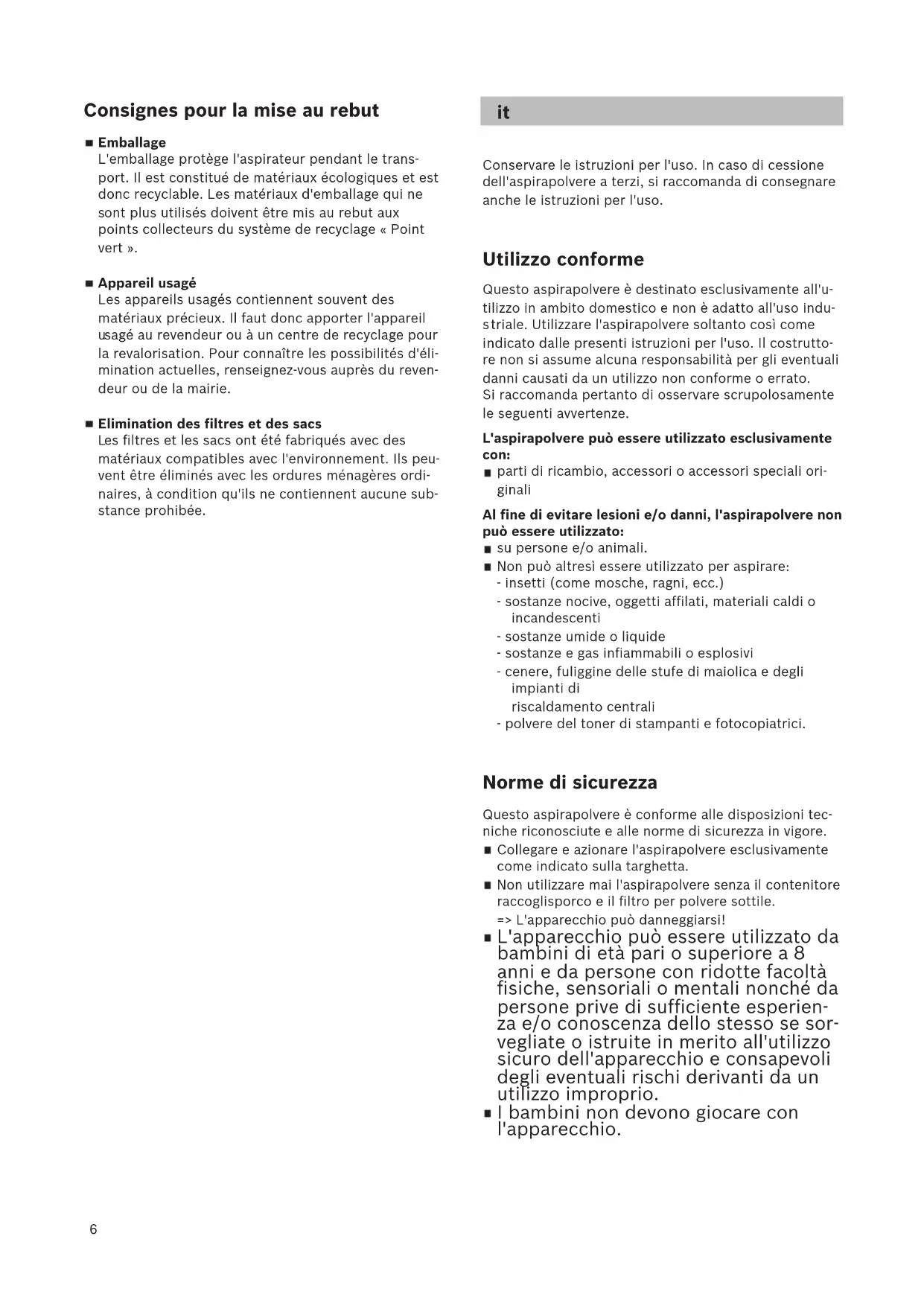

Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso.
Questo aspirapolvere è destinato esclusivamente all'utilizzo in ambito domestico e non è adatto all'uso industriale. Utilizzare l'aspirapolvere soltanto così come indicato dalle presenti istruzioni per l'uso. Il costrutto-re non si assume alcuna responsabilità per gli eventuali danni causati da un utilizzo non conforme o errato. Si raccomanda pertanto di osservare scrupolosamente le seguenti avvertenze.
L'aspirapolvere può essere utilizzato esclusivamente con:
■ parti di ricambio, accessori o accessori speciali originali
Al fine di evitare lesioni e/o danni, l'aspirapolvere non può essere utilizzato:
■ su persone e/o animali.
■ Non può altresì essere utilizzato per aspirare:
- insetti (come mosche, ragni, ecc.)
- sostanze nocive, oggetti affiliati, materiali caldi o incandescenti
- sostanze umide o liquide
- sostanze e gas infiammabili o esplosivi
- cenere, fuliggine delle stufe di maiolica e degli impianti di
riscaldamento centrali
- polvere del toner di stampanti e fotocopiatrici.
Norme di sicurezza
Questo aspirapolvere è conforme alle disposizioni tecniche riconosciute e alle norme di sicurezza in vigore.
■ Collegare e azionare l'aspirapolvere esclusivamente come indicato sulla targhetta.
■ Non utilizzare mai l'aspirapolvere senza il contenitore raccoglisporco e il filtro per polvere sottile.
=> L'apparecchio può danneggiarsi!
■ L'apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.
■ I bambini non devono giocare con l'apparecchio.
■ Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto.
■ Non tenere la spazzola e il tubo dell'aspirapolvere in prossimità della testa.
=> Pericolo di lesioni!
■ Per la pulizia delle scale l'apparecchio deve trovarsi sempre più in basso rispetto a chi lo usa.
■ Non utilizzare il cavo di alimentazione e il tubo flessibile per spostare/trasportare l'aspirapolvere.
■ In caso di utilizzo dell'apparecchio per diverse ore, estrarre completamente il cavo di alimentazione.
■ Per scollegare l'apparecchio dalla corrente elettrica, non tirare il cavo, bensì estrarre la spina.
■ Non fare passare il cavo di alimentazione su spigoli vivi e non schiacciarlo.
■ Qualora il collegamento alla rete del presente apparecchio fosse danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza tecnica o da un addetto qualificato al fine di evitare situazioni di pericolo.
■ Prima di qualsiasi intervento sull'aspirapolvere, estrarre la spina.
■ Non utilizzare l'aspirapolvere se danneggiato. In caso di anomalia, estrarre la spina dalla presa.
■ Per evitare eventuali lesioni, le riparazioni e le sostituzioni dei componenti dell'aspirapolvere devono essere effettuate esclusivamente dal servizio di assistenza tecnica autorizzato.
■ Proteggere l'aspirapolvere dalle intemperie, dall'umidità e dalle sorgenti di calore.
■ Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol.
■ L'aspirapolvere non è adatto all'uso nei cantieri.
=> L'aspirazione di macerie può causare il danneggia-
mento dell'apparecchio.
■ Spegnere l'apparecchio se non si desidera utilizzarlo.
Gli apparecchi dismessi devono essere resi immediatamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia.
Attenzione!
- La presa di corrente deve essere protetta attraverso un dispositivo salvavita di almeno 16 A.
Se quando si attiva l'apparecchio scatta il dispositivo salvavita, la causa può essere dovuta al fatto che sono stati collegati contemporaneamente allo stesso circuito altri apparecchi a elevato consumo energetico.
Per evitare di far scattare il dispositivo salvavita, prima di accendere l'apparecchio selezionare il livello di potenza più basso e solo in un secondo momento selezionare un livello di potenza maggiore.
Avvertenze per lo smaltimento
■ Imballaggio
L'imballaggio protegge l'aspirapolvere contro eventuali danni durante il trasporto. È costituito da materiali non inquinanti e può pertanto essere riciclato. Provedere allo smaltimento dei materiali di imballaggio non più necessari rivolgendosi ai centri di raccolta per il sistema di riciclaggio "Punto verde".
■ Apparecchio dismesso
Gli apparecchi dismessi contengono ancora molteplici materiali preziosi. Si consiglia pertanto di restituire l'apparecchio dismesso al proprio rivenditore o a un centro di riciclaggio. Per informazioni sulle modalità del riciclaggio, rivolgersi al proprio rivenditore o all'amministrazione comunale della propria città.
■ Smaltimento del filtro e del sacchetto filtro
Il filtro e il sacchetto filtro sono costituiti da materiali non inquinanti. A condizione che non contengono alcuna sostanza dannosa, possono essere smaltiti con i normali rifiuti domestici.
nl
=> Laite voi vahingoittua!
Siamo lieti che Lei abbia scelto un'aspirapolvere Bosch della serie GS60.
Nelle presenti Istruzioni per l'uso vengono illustrati diversi modelli GS60 È pertanto possibile che non tutte le caratteristiche e le funzioni descritte si riferiscano al modello da Lei scelto. Devono essere utilizzati esclusivamente accessori Bosch originali, pensati in modo specifico per la Sua aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile.
Aprire le pagine illustrate.
Descrizione dell'apparecchio
1 Bocchetta per pavimenti commutabile e collegamento per accessori
2 Tubo telescopico con manicotto scorrevole e collegamento per accessori
3 Impugnatura
4 Tubo aspirante
5 Maniglia di trasporto orientabile
6 Contenitore raccoglisporco
7 Cavo di collegamento alla rete elettrica
8 Maschera filtro
9 Tasto ON/OFF con regolatore elettronico della potenza di aspirazione
10 Indicatore del livello di prestazione
11 Supporto riponifacile sul lato dell'apparecchio
12 Tasto di pulizia del filtro "Clean"*
13 Alloggiamento per gli accessori
14 Supporto riponifacile (verticale) sul lato inferiore dell'apparecchio
15 Bocchetta per imbottiti
16 Bocchetta per giunti
17 Filtro a lamelle
18 Filtro sfilacci
19 Bocchetta per pavimenti duri*
20 Spazzola TURBO-UNIVERSAL® per pavimenti*
Parti di ricambio e accessori speciali
A Spazzola TURBO-UNIVERSAL® per imbottiture BBZ42TB
Per spazzolare e per pulire in una sola operazione mobili imbottiti, materassi, sedili di automobili, ecc. Ideale per l'aspirazione dei peli di animali. L'azionamento del rullo della spazzola avviene tramite la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettrico.
B Spazzola TURBO-UNIVERSAL® per pavimenti BBZ102TBB
Per spazzolare e pulire in una sola operazione tappeti a pelo corto e moquette, nonché tutti i tipi di rivestimenti. Ideale per l'aspirazione dei peli di animali.
L'azionamento del rullo della spazzola avviene tramite la corrente di aspirazione dell'aspirapolvere.
Non è necessario stabilire un collegamento elettrico.
C Spazzola per pavimenti duri BBZ123HD
Per pulire pavimenti lisci (parquet, piastrelle, terracotta, ecc.)
D Spazzola per pavimenti duri BBZ124HD
Con 2 spazzole rotanti Per la cura dei pavimenti duri più pregiati e per pulire al meglio lo sporco più ostinato
Messa in funzione
Figura 1
- Inserire il raccordo della manichetta di aspirazione nell'apertura di aspirazione dell'apparecchio. Accertarsi che venga inserito correttamente: il gancio sul raccordo della manichetta deve inserirsi nella fessura dell'apertura di aspirazione con un clic.
Figura 2\*
a) Spingere l'impugnatura nel tubo di aspirazione / tubo telescopico. Per separare i componenti, ruotare leggermente l'impugnatura ed estrarla dal tubo.
b) Spingere l'impugnatura nel tubo telescopico fino a farla innestare in posizione. Per sbloccare, premere la bussola di sblocco e rimuovere l'impugnatura.
Figura 3\*
a) Inserire il tubo telescopico nel raccordo della spazzola per pavimenti. Per separare i componenti, ruotare leggermente il tubo ed estrarlo dalla spazzola per pavimenti.
b) Spingere il tubo telescopico nel raccordo della spazzola per pavimenti fino a farlo innestare in posizione. Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico.
Figura 4
- Azionando il tasto di scorrimento nella direzione indicata dalla freccia, sbloccare il tubo telescopico e impostare la lunghezza desiderata.
Figura 5
- Afferrare il cavo di collegamento alla rete elettrica a livello della spina, estrarlo fino a ottenere la lunghezza desiderata e collegare quindi la spina.
Figura 6
- Attivare o disattivare l'aspirapolvere premendo il tasto ON/OFF.
Figura 7 golazione della forza di aspirazione
La forza di aspirazione desiderata può essere regolata su più livelli ruotando il selettore nel senso indicato dalla freccia.
■ Bassa potenza di prestazione => per la pulizia di materiali delicati, ad es. le tende.
■ Media potenza di prestazione => per la pulizia quotidiana in condizioni di sporco limitato.
■ Alta potenza di prestazione => Per la pulizia di rivestimenti resistenti, di pavimenti duri e in caso di sporco ostinato.
Aspirazione
Attenzione
- Le spazzole per pavimenti sono soggette a forte usura in base alle caratteristiche del pavimento duro (come piastrelle grezze, in cotto). È quindi importante controllare a intervalli regolari la base della spazzola. Basi usurate o con spigoli vivi possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non risponde di eventuali danni derivanti dall'utilizzo di spazzole usurate.
Figura 8
Regolazione della bocchetta per pavimenti commutabile:
■ Tappeti e moquette =>
■ Pavimenti duri/parquet =>
Se si aspirano particole di dimensioni maggiori, assicurarsi di aspirarle una dopo l'altra con cautela per non intasare il canale di aspirazione della bocchetta per pavimenti.
Eventualmente sollevare la bocchetta per poter aspirare meglio lo sporco.
Figura 9
- Aprire l'alloggiamento per accessori premendo il tasto di sblocco.
- Estrarre la bocchetta per imbottiture e la bocchetta per fessure dal relativo alloggiamento.
- Chiudere l'alloggiamento per accessori.
Figura 10 pirazione con accessori aggiuntivi
Applicare le bocchette al tubo di aspirazione o all'impugnatura, in funzione delle proprie esigenze:
a) Bocchetta per giunti per la pulizia di giunti, angoli, ecc.
b) Bocchetta per cuscini per la pulizia di mobili imbottiti, tende, ecc.
A seguito dell'utilizzo, riporre la bocchetta per fessure e/o per imbottiture nell'alloggiamento sull'apparecchio.
c) Bocchetta per pavimenti duri per aspirare pavimentazioni dure (piastrelle, parquet, ecc.)
Figura 11 izia della bocchetta per pavimenti duri
a) Aspirare la parte inferiore della bocchetta per pulirla.
b) Tagliare con le forbici i fili e i capelli rimasti attorcigliati. Aspirare fili e capelli con la bocchetta per giunti.
Figura 12
Per brevi pause durante l'utilizzo, è possibile usare il supporto riponifacile sul lato dell'apparecchio.
- In seguito allo spegnimento dell'apparecchio, far scorrere i ganci della bocchetta per pavimenti nella cavità posta sul lato dell'apparecchio.
Figura 13
Per la pulizia delle scale l'apparecchio deve essere posizionato in basso all'inizio della scala. A seconda della scala si possono così pulire da 12 a 16 gradini montando il tubo di aspirazione, l'impugnatura e la spazzola per pavimenti. Se non dovesse bastare è possibile trasportare l'apparecchio afferrandolo in corrispondenza dell'impugnatura.
Dopo la pulizia
Figura 14
- Spegnere l'apparecchio.
- Estrarre la spina.
- Tirare leggermente il cavo di alimentazione e rilasciare (il cavo si avvolge automaticamente).
Figura 15
- Premere il tasto di scorrimento nella direzione indicata dalla freccia per sbloccare ed estrarre il tubo telescopico.
Figura 16
Se si desidera riporre l'apparecchio, è possibile utilizzare il supporto riponifacile posto sul lato inferiore dell'apparecchio.
- Raddrizzare l'apparecchio e allinearlo al tubo.
- Fare scorrere i ganci posti sulla bocchetta per pavimenti nella cavità posta sul lato inferiore dell'apparecchio.
Se l'apparecchio è stato riposto in posizione verticale bisognerà afferrarlo dal bocchettone di aspirazione per sollevarlo e posizionarlo nuovamente.
Svuotamento del contenitore raccoglisporco
Figura 17
Per ottenere buoni risultati, si consiglia di svuotare il contenitore raccoglisporco dopo ogni utilizzo o, al più tardi, quando la polvere o lo sporco si sono depositati sul filtro per lanugine o ancora quando la polvere ha raggiunto il livello indicato dall'apposito segno nel contenitore raccoglisporco.
Svuotando il contenitore raccoglisporco controllare anche sempre il grado di sporco del filtro per lanugine e se necessario pulirlo seguendo le istruzioni "Pulizia del filtro per lanugine". Figura 26
Figura 18
- Sollevare la maniglia di trasporto dell'apparecchio, sollevando verso l'alto l'impugnatura sbloccare il contenitore raccoglisporco ed estrarlo dall'apparecchio.
Figura 19
a) Sbloccare l'unità filtro del contenitore raccoglisporco premendo il tasto di sblocco.
b) Estrarre l'unità filtro dal contenitore raccoglisporco e svuotarlo.
Figura 20
a) Montare l'unità filtro nel contenitore raccoglisporco accertandosi che venga inserita correttamente.
b) Spingere nuovamente il tasto di sblocco nella posizione di partenza finché non si sente un "clic", per accertarsi così che il contenitore sia chiuso correttamente.
c) Nel rimontare il contenitore raccoglisporco nell'apparecchio accertarsi che venga inserito correttamente. Inclinando leggermente l'impugnatura, il contenitore raccoglisporco si inserisce correttamente nell'aspirapolvere.
Manutenzione del filtro
Pulizia del filtro a lamelle
L'apparecchio è dotato della cosiddetta funzione "Sensor Control". Figura 21 -Figura Qu 23 a funzione controlla costantemente se l'aspirapolvere raggiunge il livello di prestazione ottimale. L'indicatore segnala se è necessario pulire il filtro a lamelle per ottenere di nuovo il livello di prestazione ottimale.
Aspirapolvere con funzione "RotationClean"
Figura 21
L'indicatore è blu quando l'apparecchio lavora a livello di prestazione ottimale. Se l'indicatore lampeggia rosso, il filtro a lamelle deve essere pulito. L'apparecchio viene regolato automaticamente sul livello di potenza minimo.
Figura 22
- Spegnere l'apparecchio prima di procedere alla pulizia del filtro a lamelle.
Attenzione:
- È possibile pulire il filtro solo se l'apparecchio è spento.
- Per pulire il filtro a lamelle ruotare tre volte la manopola in senso orario di 180°.
È possibile eseguire la pulizia del filtro anche a livello di aspirazione ridotto, se l'indicatore non è acceso. Si consiglia la pulizia del filtro a lamelle prima di svuotare il contenitore raccoglisporco. Va effettuata comunque al più tardi quando si accende l'indicatore "Sensor Control":
Se nonostante la pulizia del filtro a lamelle l'indicatore dovesse ancora lampeggiare 3 volte di seguito a brevi intervalli, si tratta probabilmente del filtro sfilacci sporco. In questo caso l'apparecchio viene impostato automaticamente sul livello di prestazione più basso e l'indicatore si accende a luce fissa rossa.
- Spegnere l'apparecchio, svuotare il contenitore raccoglisporco e pulire il filtro sfilacci procedendo come descritto nelle istruzioni "Pulizia del filtro sfilacci".
Figura 26
Aspirapolvere con funzione "SelfClean"
Figura 23
L'indicatore è blu quando l'apparecchio lavora a livello di prestazione ottimale. Non appena l'indicatore lampeggia in rosso, l'apparecchio si spegne automaticamente.
La pulizia del filtro viene attivata ed eseguita dal moto-re per la pulizia integrato.
Nel caso in cui si dovesse pulire l'apparecchio per tre volte a brevi intervalli di tempo, la causa è da ricercarsi nel filtro sfilacci sporco. In questo caso l'apparecchio viene impostato automaticamente sul livello di prestazione più basso e l'indicatore diventa rosso.
- Spegnere l'apparecchio, svuotare il contenitore raccoglisporco e pulire il filtro sfilacci procedendo come descritto nelle istruzioni "Pulizia del filtro sfilacci".
Figura 26
Figura 24
Se necessario è anche possibile attivare manualmente il processo di pulizia premendo il tasto di pulizia del filtro "Clean".
È possibile eseguire la pulizia del filtro anche a livello di aspirazione ridotto, se l'indicatore non è acceso.
Si consiglia la pulizia del filtro a lamelle prima di svuotare il contenitore raccoglisporco.
Figura 25
In caso di sporco resistente, è possibile procedere al lavaggio del filtro a lamelle.
- Ruotare la parte inferiore del sistema filtri in senso orario fino allo scatto.
- Estrarre il filtro a lamelle dal sistema filtri.
• Lavare il filtro sotto l'acqua corrente.
- Quando si sarà completamente asciugato, inserire il filtro a lamelle nel sistema filtri e bloccare la parte inferiore ruotando in senso antiorario.
Di norma, se l'apparecchio viene utilizzato in modo conforme per le pulizie domestiche, non è necessario estrarre e pulire manualmente il filtro a lamelle per ottenere il livello di prestazione ottimale dell'aspirapolvere.
! Non spazzolare!
- Per una normale pulizia a secco battere semplicemente con il filtro sul bordo del coperchio!
- Per una pulizia più approfondita sciacquarlo dall'esterno con acqua e lasciarlo asciugare completamente prima di reinserirlo nell'aspirapolvere!
Figura 26
a) Sbloccare il contenitore raccoglisporco ed estrarlo dall'apparecchio.
b) Estrarre l'unità filtro dal contenitore raccoglisporco.
c) Pulire il filtro sfilacci.
Svuotando il contenitore raccoglisporco controllare anche sempre il grado di sporco del filtro sfilacci e se necessario pulirlo seguendo le istruzioni "Pulizia del filtro sfilacci".
Pulizia del filtro sfilacci
Sarebbe opportuno pulire il filtro sfilacci a intervalli di tempo regolari, in modo da garantire la prestazione ottimale dell'aspirapolvere. Di norma è sufficiente, quando si svuota il contenitore raccoglisporco, scuotere leggermente la scatola del filtro oppure dare lievi colpi in modo da fare fuoriuscire le particole di sporco.
! Attenzione: il filtro sfilacci non può essere lavato sotto l'acqua corrente.
Se l'apparecchio viene utilizzato in modo conforme per le pulizie domestiche non è necessario sostituire il filtro Hepa. Affinché l'aspirapolvere lavori al livello di prestazione ottimale il filtro Hepa deve essere lavato dopo ca. 3 anni. L'efficacia di questo filtro rimane invariata anche in presenza di eventuali alterazioni cromatiche della superficie del filtro stesso.
Lavaggio del filtro Hepa
Figura 27
a) Aprire la griglia di sfiato premendo il tasto di sblocco.
b) Sbloccare il filtro Hepa premendo la linguetta di chiusura ed estrarlo dall'apparecchio.
c) Battere il filtro Hepa e lavarlo sotto l'acqua corrente.
d) Quando si sarà completamente asciugato reinserire il filtro Hepa nell'apparecchio e chiudere lo scomparto del filtro d'igiene.
Avvertenze per la pulizia
Prima di pulire l'aspirapolvere, è necessario disattivarlo e staccare la spina. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un normale detergente per plastica.
! Non utilizzare strumenti abrasivi né detergenti universali o per vetro. Non immergere mai l'aspirapolvere nell'acqua.
Con riserva di modifiche tecniche.
nl
BSH Elettrodomestici S.p.A.
Via. M. Nizzoli 1
20147 Milano (MI)
Numero verde 800 829 120
mailto:mil-assistenza@bshg.com
Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).
Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.
nl
IT Condizioni di garanzia
Per questo apparecchio valgone le condizioni di garanzia stabilite dalla ns. Rappresentanza nella rispettiva Nazione.
Il venditore dell'apparecchio è a disposizione per ulteriori chiarimenti. La garanzia viene riconosciuta soltanto se accompagnata da regolare documento fiscale di acquisto rilasciato dal venditore.
