GEBRUIKSAANWIJZING Roxx'x BGS62232 BOSCH
De gebruiksaanwijzing goed bewaren. Wanneer u de stofzuiger doorgeeft aan derden de gebruiksaanwijzing erbij voegen.
Gebruik volgens de voorschriften
Deze stofzuiger is alleen voor huishoudelijk en niet voor zakelijk gebruik bestemd. De stofzuiger uitsluitend gebruiken zoals aangegeven in deze gebruiksaanwijzing. De fabrikant is niet aansprakelijk voor eventuele schade die ontstaat wanneer het apparaat niet volgens de voorschriften of op een verkeerde manier wordt gebruikt.
Volg daarom beslist de volgende aanwijzingen op!
De stofzuiger mag alleen maar worden gebruikt met:
■ originele onderdelen, -toebehoren of -extra toebehoren
Om letsel en schade te voorkomen mag de stofzuiger niet worden gebruikt voor:
■ het schoonzuigen van mensen of dieren.
■ het opzuigen van:
- insecten ( bijv. vliegen, spinnen, ...).
- substanties die schadelijk voor de gezondheid,
heet of gloeiend zijn, of scherpe randen hebben.
- vochtige of vloeibare stoffen.
- licht ontvlambare of explosieve stoffen en gassen.
- as, roet uit haarden en centrale verwarmingsinstallaties.
- tonerstof van printers en kopieerapparaten.
Veiligheidsvoorschriften
Deze stofzuiger voldoet aan de erkende regels van de techniek en de betreffende veiligheidsbepalingen.
■ De stofzuiger alleen volgens het typeplaatje aansluiten en in gebruik nemen.
■ Nooit zuigen zonder stofreservoir en fijnstofffilter. => Het toestel kan beschadigd worden!
- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan of met het oog op een veilig gebruik volledig over de bediening van het apparaat zijn geïnformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voorvloeien.
■ Kinderen mogen niet met het apparaat spelen.
■ Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen als zij niet onder toezicht staan.
■ Vermijd het zuigen met mondstuk en buis in de buurt van uw hoofd
=> Er bestaat gevaar voor letsel!
- Bij het zuigen op trappen moet het toestel altijd onder de gebruiker staan.
■ Het elektriciteitssnoer en de slang niet gebruiken om de stofzui-ger te dragen / transporteren.
- Bij continu gebruik gedurende vele uren het elektrici- teitssnoer volledig uittrekken.
■ Niet aan het elektriciteitssnoer maar aan de stekker trekken om het apparaat van het net te koppelen.
■ Het elektriciteitssnoer niet over scherpe kanten trekken en niet bekneld laten raken.
■ Raakt de voedingskabel van dit apparaat beschadigd, dan dient deze door de fabrikant, zijn servicedienst of iemand met de juiste kwalificaties te worden vervangen, ter voorkoming van gevaarlijke situaties.
■ Voor alle werkzaamheden aan de stofzuiger de stekker uit het stopcontact halen.
■ De stofzuiger niet in gebruik nemen wanneer hij beschadigd is. In het geval zich een storing voordoet de stekker uit het stopcontact halen.
■ Om risico's te voorkomen mogen reparaties aan de stofzuiger en de vervanging van onderdelen alleen worden uitgevoerd door onze klantenservice.
■ De stofzuiger beschermen tegen weersinvloeden, vocht en hittebronnen.
■ Zorg ervoor dat er geen brandbare of alcoholhoudende stoffen op de filters (filterzak, motorbeveiligingsfilter, uitblaasfilter, etc.) terechtkomen.
■ De stofzuiger is niet geschikt voor gebruik op bouwplaatsen.
=> Opzuigen van bouwpuin kan leiden tot beschadiging van het toestel.
■ Het toestel uitschakelen wanneer het niet wordt gebruikt.
■ Versleten apparaten onmiddellijk onbruikbaar maken, het toestel daarna op een verantwoorde wijze afvoeren.
Let op
- Als de zekering in de meterkast bij het inschakelen van het toestel wordt geactiveerd, dan kan dit worden veroorzaakt doordat er tegelijkertijd meerdere elektrische apparaten met hoge aansluitwaarde op hetzelfde stroomcircuit zijn aangesloten.
De zekering wordt onvermijdelijk geactiveerd wanneer u alvorens het toestel aan te zetten de laagste stand instelt en pas daarna een hogere stand kiest.
Instructies voor recycling
■ Verpakking
De verpakking beschermt de stofzuiger tegen beschadiging tijdens het transport. Deze bestaat uit milieuvriendelijk materiaal en is daarom recyclebaar. Breng verpakkingsmateriaal dat u niet meer nodig heeft naar een verzamelplaats voor de verwerking van afval.
■ Oude toestellen
Oude apparaten bevatten vaak nog waardevol materiaal. Geef daarom uw oude toestel voor hergebruik af aan uw handelaar of een recyclecentrum. Informatie over actuele methoden van afvalverwijdering kunt u krijgen bij uw handelaar of uw gemeente.
■ Afvoer van filters en filterzakken
Filter en filterzak zijn gemaakt van milieuvriendelijke materialen. Voor zover deze geen stoffen bevatten die niet toegestaan zijn als huisvuil, kunnen ze via het normale huisvuil worden afgevoerd.
da

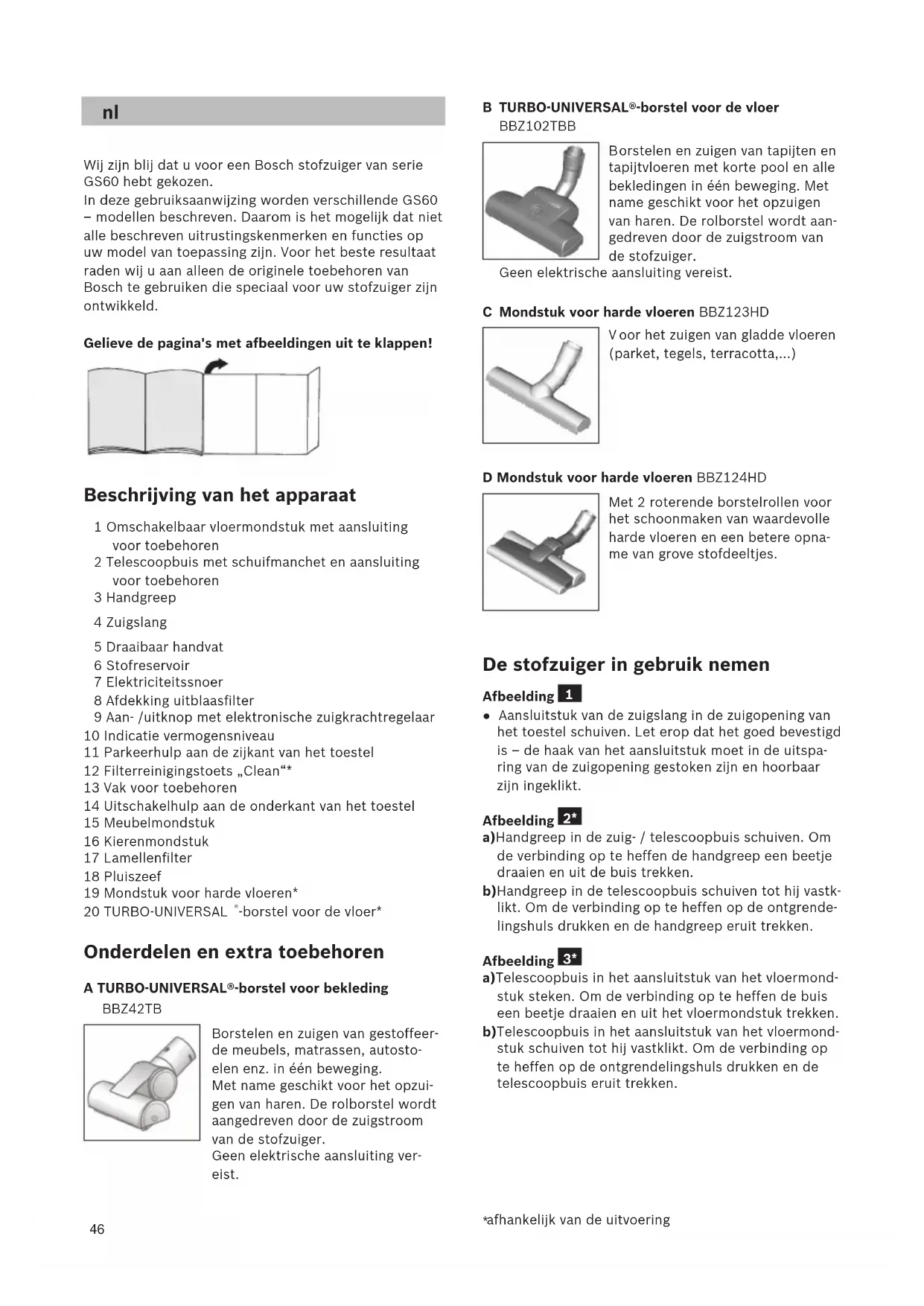

Wij zijn blij dat u voor een Bosch stofzuiger van serie GS60 hebt gekozen.
In deze gebruiksaanwijzing worden verschillende GS60 – modellen beschreven. Daarom is het mogelijk dat niet alle beschreven uitrustingskenmerken en functies op uw model van toepassing zijn. Voor het beste resultaat raden wij u aan alleen de originele toebehoren van Bosch te gebruiken die speciaal voor uw stofzuiger zijn ontwikkeld.
Gelieve de pagina's met afbeeldingen uit te klappen!
Beschrijving van het apparaat
1 Omschakelbaar vloermondstuk met aansluiting voor toebehoren
2 Telescoopbuis met schuifmanchet en aansluiting voor toebehoren
3 Handgreep
4 Zuigslang
5 Draaibaar handvat
6 Stofreservoir
7 Elektriciteitssnoer
8 Afdekking uitblaasfilter
9 Aan-/uitknop met elektronische zuigkrachtregelaar
10 Indicatie vermogensniveau
11 Parkeerhulp aan de zijkant van het toestel
12 Filterreinigingstoets „Clean“*
13 Vak voor toebehoren
14 Uitschakelhulp aan de onderkant van het toestel
15 Meubelmondstuk
16 Kierenmondstuk
17 Lamellenfilter
18 Pluiszeef
19 Mondstuk voor harde vloeren*
20 TURBO-UNIVERSAL *-borstel voor de vloer*
A TURBO-UNIVERSAL®-borstel voor bekleding
BBZ42TB
Borstelen en zuigen van gestoffeer-
de meubels, matrassen, autosto-
elen enz. in één beweging.
Met name geschikt voor het opzui-
gen van haren. De rolborstel wordt
aangedreven door de zuigstroom
van de stofzuiger.
Geen elektrische aansluiting vereist.
B TURBO-UNIVERSAL®-borstel voor de vloer BBZ102TBB
Borstelen en zuigen van tapijten en tapijtvloeren met korte pool en alle bekledingen in één beweging. Met name geschikt voor het opzuigen van haren. De rolborstel wordt aangedreven door de zuigstroom van de stofzuiger.
Geen elektrische aansluiting vereist.
C Mondstuk voor harde vloeren BBZ123HD
Voor het zuigen van gladde vloeren (parket, tegels, terracotta,...)
D Mondstuk voor harde vloeren BBZ124HD
Met 2 roterende borstelrollen voor het schoonmaken van waardevolle harde vloeren en een betere opname van grove stofdeeltjes.
De stofzuiger in gebruik nemen
Afbeelding 1
- Aansluitstuk van de zuigslang in de zuigopening van het toestel schuiven. Let erop dat het goed bevestigd is – de haak van het aansluitstuk moet in de uitsparing van de zuigopening gestoken zijn en hoorbaar zijn ingeklikt.
Afbeelding 2\*
a) Handgreep in de zuig- / telescoopbuis schuiven. Om de verbinding op te heffen de handgreep een beetje draaien en uit de buis trekken.
b) Handgreep in de telescoopbuis schuiven tot hij vastklikt. Om de verbinding op te heffen op de ontgrendelingshuls drukken en de handgreep eruit trekken.
Afbeelding 3\*
a)Telescoopbuis in het aansluitstuk van het vloermondstuk steken. Om de verbinding op te heffen de buis een beetje draaien en uit het vloermondstuk trekken.
b)Telescoopbuis in het aansluitstuk van het vloermondstuk schuiven tot hij vastklikt. Om de verbinding op te heffen op de ontgrendelingshuls drukken en de telescoopbuis eruit trekken.
Afbeelding 4
- Door de schuiftoets in de richting van de pijl te schuiven de telescoopbuis ontgrendelen en de gewenste lengte instellen.
Afbeelding 5
- Elektriciteitssnoer bij de stekker vastpakken, tot de gewenste lengte uittrekken en de netstekker in het stopcontact steken.
Afbeelding 6
- De stofzuiger door op de aan-/ uitknop te drukken in- en uitschakelen.
Afbeelding 7 gkracht regelen
Door de regelknop in de richting van de pijl te draaien kan de gewenste zuigkracht traploos worden ingesteld.
■ Lage stand =>
voor het schoonzuigen van kwetsbare stoffen, bijv. gordijnen.
■ Middelste stand =>
voor de dagelijkse reiniging bij geringe vervuiling.
■ Hoogste stand =>
voor het reinigen van zware vloerbedekking, harde vloeren en bij sterke vervuiling.
Zuigen
Let op
- Vloermondstukken staan, afhankelijk van het type harde vloer (bijv. ruwe, rustieke tegels) bloot aan een bepaalde mate van slijtage. Daarom dient u regelmatig de onderkant van het mondstuk te controleren. Wanneer de onderkant van het mondstuk versleten is of scherpe randen heeft, kan dit schade veroorzaken aan kwetsbare harde vloeren, zoals parket of linoleum. De fabrikant is niet aansprakelijk voor eventuele schade die veroorzaakt wordt door een versleten mondstuk.
Afbeelding 8
Omschakelbaar vloermondstuk instellen:
■ Vast tapijt en vloerbedekking =>
■ Harde vloeren / parket =>
Let er bij het opzuigen van grotere deeltjes op dat u deze na elkaar en voorzichtig opzuigt, zodat het zuigka- naal van het vloermondstuk niet verstopt raakt.
Eventueel moet u het mondstuk optillen om de vuil-
deeltjes beter op te kunnen zuigen.
Afbeelding 9
- Vak voor toebehoren openen door op de ontgrendelingsknop te drukken.
- Meubelmondstuk en kierenmondstuk uit de houder voor de toebehoren nemen.
• Vak voor toebehoren sluiten.
Mondstukken naar behoefte op de handgreep of de zuigbuis steken:
a) Kierenmondstuk voor het schoonzuigen van kieren en hoeken, etc.
b) meubelmondstuk voor het schoonzuigen van beklede meubels, gordijnen, etc.
Na gebruik het kierenmondstuk en het meubelmondstuk opbergen in het toestel.
c) Mondstuk voor het zuigen van harde vloerbedekking (tegels, parket enz.)
Afbeelding 1.1 iniging van het mondstuk voor harde vloeren
a) Om het mondstuk te reinigen zuigt u het van onderaf schoon.
b) Opgewikkelde draden en haren meteen schaar doorknippen. Draden en haren wegzuigen met het kierenmondstuk.
Afbeelding 12
Bij korte zuigpauzes kunt u de parkeerhulp aan de zijkant van het toestel gebruiken.
- Na het uitschakelen van de stofzuiger de haak van het mondstuk voor harde vloeren in de uitsparing aan de zijkant van het toestel schuiven.
Afbeelding 13
Bij het zuigen op trappen moet het toestel onderaan de trap staan. Al naargelang de trap kunnen op deze manier 12 tot 16 treden met gemonteerde zuigbuis, handgreep en het mondstuk voor harde vloeren worden schoon gezogen. Is dit niet toereikend, dan kan het toestel ook aan de draaggreep worden getransporteerd.
Na het werk
Afbeelding 14
• Toestel uitschakelen.
- De stekker uit het stopcontact halen.
- Kort aan het elektriciteitssnoer trekken en loslaten (het snoer rolt automatisch op).
Afbeelding 15
- Door de schuiftoets in de richting van de pijl te schuiven de telescoopbuis ontgrendelen en ineenschuiven.
Afbeelding 16
Om de stofzuiger uit te zetten kunt u de uitschakelhulp aan de onderkant van het toestel gebruiken.
- Het toestel m.b.v. de slang rechtop zetten.
- De haak van het vloermondstuk in de uitsparing aan de onderkant van het toestel schuiven.
Wanneer u het toestel rechtop heeft neergezet en opgeborgen, dient u het bij de aansluitstuk van de zuigslang vast te pakken om het op te tillen of opnieuw neer te zetten.
Het stofreservoir legen
Afbeelding 17
Voor een goed zuigresultaat dient het stofreservoir na het zuigen altijd te worden leeggemaakt, op zijn laatst echter wanneer er op de pluiszeef stof of vuil zichtbaar is of wanneer het stof op een punt in het reservoir de markering heeft bereikt.
Bij het leegmaken van het stofreservoir ook altijd nagaan in hoeverre de pluiszeef verontreinigd is en deze zo nodig volgens de handleiding „Pluiszeef reinigen“ schoonmaken. Afbeelding 26
Afbeelding 18
- De draaggreep van het toestel omhoogklappen, het stofreservoir ontgrendelen door de handgreep omhoog te klappen en het stofreservoir uit het toestel nemen.
Afbeelding 19
a) Filtereenheid van het stofreservoir met behulp van de ontgrendelingsknop ontgrendelen.
b) Filtereenheid uit het stofreservoir nemen en het stofreservoir leegmaken.
Afbeelding 20
a) Filtereenheid in het stofreservoir plaatsen. Let er hierbij op dat deze goed is ingebracht.
b) Druk de ontgrendelingsknop weer in de uitgangspositie tot er een klik te horen is, om er zeker van te zijn dat het reservoir goed gesloten is.
c) Wanneer u het stofreservoir weer in het toestel inbrengt, let er dan op dat het goed geplaatst is. Door de handgreep om te leggen wordt het stofreservoir in de stofzuiger vergrendeld.
Filteronderhoud
Lamellen-filter reinigen
Uw toestel is uitgerust met de zgn. „Sensor Control“-functie. Afbeelding 212Afbeelding De functie controleert permanent of uw stofzuiger het optimale vermogensniveau bereikt. Het lampje geeft aan wanneer de lamellenfilter gereinigd moet worden om weer het optimale vermogensniveau te bereiken.
Stofzuiger met „RotationClean“-functie
Afbeelding 21
Het lampje brandt blauw wanneer het vermogensniveau van het toestel optimaal is. Zodra het lampje rood knippert, moet de lamellen-filter worden schoongemaakt. Het toestel wordt automatisch naar de laagste stand teruggebracht.
Afbeelding 22
- Zet het toestel uit om de lamellen-filter te reinigen.
Let op:
- De filter kan alleen worden gereinigd als het toestel uitgeschakeld is.
- Om de lamellen-filter schoon te maken, draait u de knop minstens drie keer 180° met de klok mee. U kunt de filter ook reinigen wanneer de zuigcapaciteit verminderd is maar het lampje niet brandt.
Wij raden aan om de lamellen-filter te reinigen alvorens het stofreservoir leeg te maken. Dit moet echter in ieder geval gebeuren wanneer de „Sensor Control“-indicatie oplicht:
Knippert de indicatie na reiniging van de lamellen-filter toch 3 keer kort achter elkaar, dan ligt dit vermoedelijk aan een verontreinigde pluiszeef. In dit geval gaat het toestel automatisch terug naar de laagste stand en blijft het lampje rood branden.
- Schakel het toestel uit, maak het stofreservoir leeg en reinig de pluiszeef volgens de gebruiksaanwijzing „Pluiszeef reinigen“. Afbeelding 26
Stofzuiger met „SelfClean“-functie
Afbeelding 23
Het lampje brandt blauw wanneer het vermogensniveau van het toestel optimaal is. Zodra het lampje rood knippert, schakelt het toestel automatisch uit.
De filterreiniging wordt geactiveerd en door de geïntegreerde reinigingsmotor uitgevoerd.
Wanneer het toestel in korte tijd drie keer achter elkaar terugschakelt, is nl pluiszeef waarschijnlijk vuil. In dit geval gaat het toestel automatisch terug naar de laagste stand en brandt het lampje rood.
- Schakel het toestel uit, maak het stofreservoir leeg en reinig de pluiszeef volgens de gebruiksaanwijzing „Pluiszeef reinigen“. Afbeelding 26
Afbeelding 24
Zo nodig kunt u het reinigingsproces ook handmatig activeren door de filterreinigingstoets „Clean“ in te drukken.
U kunt de filter ook reinigen wanneer de zuigcapaciteit verminderd is maar het lampje niet brandt.
Wij raden aan om de lamellen-filter te reinigen alvorens het stofreservoir leeg te maken.
Afbeelding 25
Bij bijzonder sterke vervuiling kan de lamellen-filter ook worden afgewassen.
- Het onderste deel van het filtersysteem met de klok mee draaien tot de aanslag.
- Lamellen-filter uit het filtersysteem nemen.
- Filter onder stromend water afwassen.
- Breng de lamellen-filter in het filtersysteem in nadat hij compleet gedroogd is, en vergrendel het onderste deel door tegen de klok in te draaien.
Normaal gesproken, wanneer het toestel volgens voorschrift in het huishouden gebruikt wordt, hoeft de lamellenfilter niet te worden verwijderd en met de hand te worden gereinigd om het optimale vermogensniveau te bereiken.
! Niet borstelen!
- Voor een normale droogreiniging eenvoudig met de filter op de rand van de kap kloppen!
- Voor een grondigere reiniging de buitenkant van de filter met water afspoelen en vóór hergebruik grondig laten drogen in de stofzuiger.
Afbeelding 26
a) Stofreservoir ontgrendelen en uit het toestel halen.
b) Filtereenheid uit het stofreservoir nemen.
c) De pluiszeef reinigen.
Bij het leegmaken van het stofreservoir ook altijd nagaan in hoeverre de pluiszeef verontreinigd is en deze zo nodig volgens de handleiding „Pluiszeef reinigen“ schoonmaken.
Pluiszeef reinigen
De pluiszeef dient regelmatig te worden gereinigd, zodat de stofzuiger optimaal functioneert. In de regel is het voldoende wanneer de filterbehuizing bij het leegmaken van het stofreservoir licht geschud of uitgeklopt wordt, zodat mogelijke vuildeeltjes loskomen.
! Let op: De pluiszeef mag niet onder stromend water worden schoongemaakt.
De Hepa-filter is zo gemaakt, dat hij niet vervangen hoeft te worden wanneer het toestel volgens voorschrift in het huishouden gebruikt wordt. De Hepa-filter moet na 3 jaar uitgewassen worden, zodat het vermogensniveau van de stofzuiger optimaal blijft. De filterwerking van deze filter blijft behouden, ook al kan het filteroppervlak verkleuren.
H epa-Filter uitwassen
Afbeelding 27
a)Uitblaasrooster openen door op de ontgrendelingsknop te drukken.
b) Hepa-filter ontgrendelen door op de sluitstrip te drukken, en uit het toestel nemen.
c)Hepa-filter uitkloppen en onder stromend water uitwassen
d)Plaats de Hepa-filter pas weer in het toestel nadat hij compleet gedroogd is en sluit het uitblaasfiltervak.
Schoonmaakinstructies
Voor het schoonmaken dient de stofzuiger altijd te worden uitgeschakeld en de stekker uit het stopcontact te worden gehaald. De stofzuiger en accessoires van kunststof kunnen met een in de handel gebruikelijk schoonmaakmiddel voor kunststof worden onderhouden.
! Geen schuurmiddelen, glas- of allesreiniger gebruiken. De stofzuiger nooit in water houden.
Technische wijzigingen voorbehouden.
da
BSH Huishoudapparaten B.V.
Taurusavenue 36
2132 LS Hoofddorp
Storingsmelding:
Tel.: 088 424 4010
Fax: 088 424 4845
mailto:bosch-contactcenter@
bshg.com
Onderdelenverkoop:
Tel.: 088 424 4010
Fax: 088 424 480
mailto:bosch-onderdelen@bshg.com
www.bosch-home.nl
NO Norge, Norway
Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).
De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.
da
NL Garantievoorwaarden
Voor het aangeschafte apparaat gelden de garantievoorwaarden welke door de vertegen- woordiging van de moederorganisatie in het land van aankoop zijn uitgegeven.
Eventuele bijzonderheden hiervoor zal de leverancier, waarbij het apparaat is gekocht, desgevraagd verschaffen.
Om aanspraak te kunnen maken op eventuele garantie is het overleggen van de aankoopbon met koopen/of leverdatum vereist.
DK Garanti
