MANUAL DE UTILIZADOR Roxx'x BGS62232 BOSCH
Por favor, guarde o manual de instruções e junte-o ao aspirador sempre que o entregar a terceiros.
Este aspirador destina-se exclusivamente a uso doméstico, não devendo ser utilizado para fins industriais.
Utilize o aspirador apenas de acordo com as instruções do presente manual. O fabricante não se responsabiliza por eventuais danos causados por uma utilização indevida ou erros de manuseamento.
Por isso, tenha em atenção as seguintes recomendações!
O aspirador só pode ser utilizado com:
■ peças de substituição e acessórios ou acessórios especiais originais
Para evitar ferimentos e danos, o aspirador não deve ser utilizado para:
■ limpar pessoas ou animais.
■ aspirar:
- pequenos animais (por ex., moscas, aranhas, ...).
- substâncias nocivas para a saúde, objectos pontiagudos, substâncias quentes ou incandescentes.
- substâncias húmidas ou líquidas.
- substâncias e gases facilmente inflamáveis ou explosivos.
- cinzas, fuligem de lareiras e de instalações de aquecimento central.
- pó de toner de impressão e cópia.
Indicações de segurança
Este aspirador está em conformidade com as regras técnicas reconhecidas e cumpre as instruções de segurança aplicáveis.
■ Ligue o aspirador e coloque-o em funcionamento apenas de acordo com a placa de características.
■ Nunca aspire sem recipiente de pó e filtro de poeiras finas.
=> O aparelho pode ser danificado!
Este aparelho não pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou que não disponham de experiência suficiente, excepto sob vigilância ou sob instruções específicas de utilização segura do aparelho, e desde que entendam os perigos resultantes da mesma.
- Não deixe que crianças brinquem com o aparelho.
- Não permita a limpeza e manutenção do aparelho pelo utilizador a crianças sem vigilância.
■ Evite aspirar com o bocal ou com o tubo em zonas próximas da cabeça.
=> Corre o perigo de se ferir!
- Aquando da aspiração em escadas, o aparelho tem de ficar sempre mais baixo em relação ao utilizador.
- Não utilize o cabo de alimentação e o tubo flexível para pegar no aspirador ou para o transportar.
■ Se for utilizar o aspirador ininterruptamente durante várias horas, puxe o cabo de alimentação totalmente para fora.
- Para desligar o aspirador da corrente, não puxe pelo cabo de alimentação, mas sim pela ficha.
- Não deverá entalar o cabo de alimentação nem passá-lo sobre arestas vivas.
■ Quando o cabo de ligação à rede deste aparelho é danificado, tem de ser substituído pelo fabricante, pelo serviço de assistência técnica deste ou por uma pessoa analogamente qualificada, para evitar perigos.
■ Antes de efectuar quaisquer trabalhos no aspirador, desligue sempre a ficha da tomada.
■ Se o aspirador estiver danificado, não o coloque em funcionamento. Em caso de anomalia, desligue a ficha da tomada.
Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efectuadas pelo Serviço de Assistência Técnica autorizado.
■ Proteja o aspirador de intempéries e mantenha-o afastado de fontes de humidade e de calor.
- Não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de protecção do motor, filtros de saída do ar, etc.).
- O aspirador não é adequado para ser utilizado em obras de construção.
=> A aspiração de entulho pode danificar o aparelho.
■ Desligue o aparelho quando não estiver a aspirar.
- No final da vida útil do aparelho deverá dar-lhe um destino adequado, a fim de poder ser eliminado de acordo com as normas em vigor.
Atenção
- A tomada tem de estar protegida por um disjuntor de, no mínimo, 16 A.
No caso de o disjuntor disparar ao ligar o aspirador, tal poderá dever-se ao facto de, no mesmo circuito eléctrico, estarem simultaneamente ligados outros electrodomésticos de potência elevada.
Pode evitar-se que o disjuntor dispare, regulando o aparelho para o nível de potência mais baixo antes de o ligar e seleccionando só depois um nível de potência mais elevado.
Recomendações de eliminação
■ Embalagem
A embalagem protege o aspirador contra danos durante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos.
■ Aparelhos usados
Os aparelhos usados contêm frequentemente materiais com valor. Por isso, no final de vida útil do aparelho, entregue-o ao seu vendedor ou a um centro de reciclagem para revalorização. Informe-se sobre os métodos actuais de reciclagem junto de um vendedor ou nos serviços municipalizados.
■ Eliminação de filtros e sacos de filtro
Os materiais que compõem os filtros e os sacos de filtro são amigos do ambiente. Estes podem ser eliminados junto com o lixo doméstico, desde que não contenham substâncias cuja eliminação por este meio seja proibida.
es
Muito obrigado por ter escolhido um aspirador Bosch da linha GS60.
Neste manual de instruções são apresentados diferentes modelos GS60. Por isso, é possível que nem todas as características e funções aqui descritas se encontrem no seu modelo. Deverá utilizar apenas acessórios originais da Bosch, desenvolvidos especialmente para o seu aspirador, com vista a obter os melhores resultados possíveis.
Desdobre as páginas com figuras!
Descrição do aparelho
1 Bocal comutável com ligação para acessório
2 Tubo telescópico com punho corrediço e ligação para acessório
3 Pega
4 Mangueira de aspiração
5 Pega de transporte basculante
6 Recipiente de pó
7 Cabo de alimentação
8 Tampa do filtro de saída do ar
9 Botão de ligar/desligar com regulação electrónica da potência de sucção
10 Indicador do nível de potência
11 Dispositivo de parque para o tubo na parte lateral do aparelho
12 Botão da limpeza do filtro "Clean"*
13 Compartimento dos acessórios
14 Dispositivo para arrumar o tubo na parte de baixo do aparelho
15 Bocal para estofos
16 Bocal para fendas
17 Filtro de lamelas
18 Filtro de fios
19 Bocal para pavimentos rijos*
20 Escova TURBO-UNIVERSAL® para pavimentos*
Peças de substituição e acessórios especiais
A Escova TURBO-UNIVERSAL® para estofos BBZ42TB
Para escovar e aspirar, numa só passagem, mobiliário estofado, colchões, bancos de automóvel, etc. Especialmente adequada para aspirar pêlos de animais. O accionamento da escova rotativa é feito através do fluxo de ar do aspirador. Não é necessária qualquer ligação eléctrica.

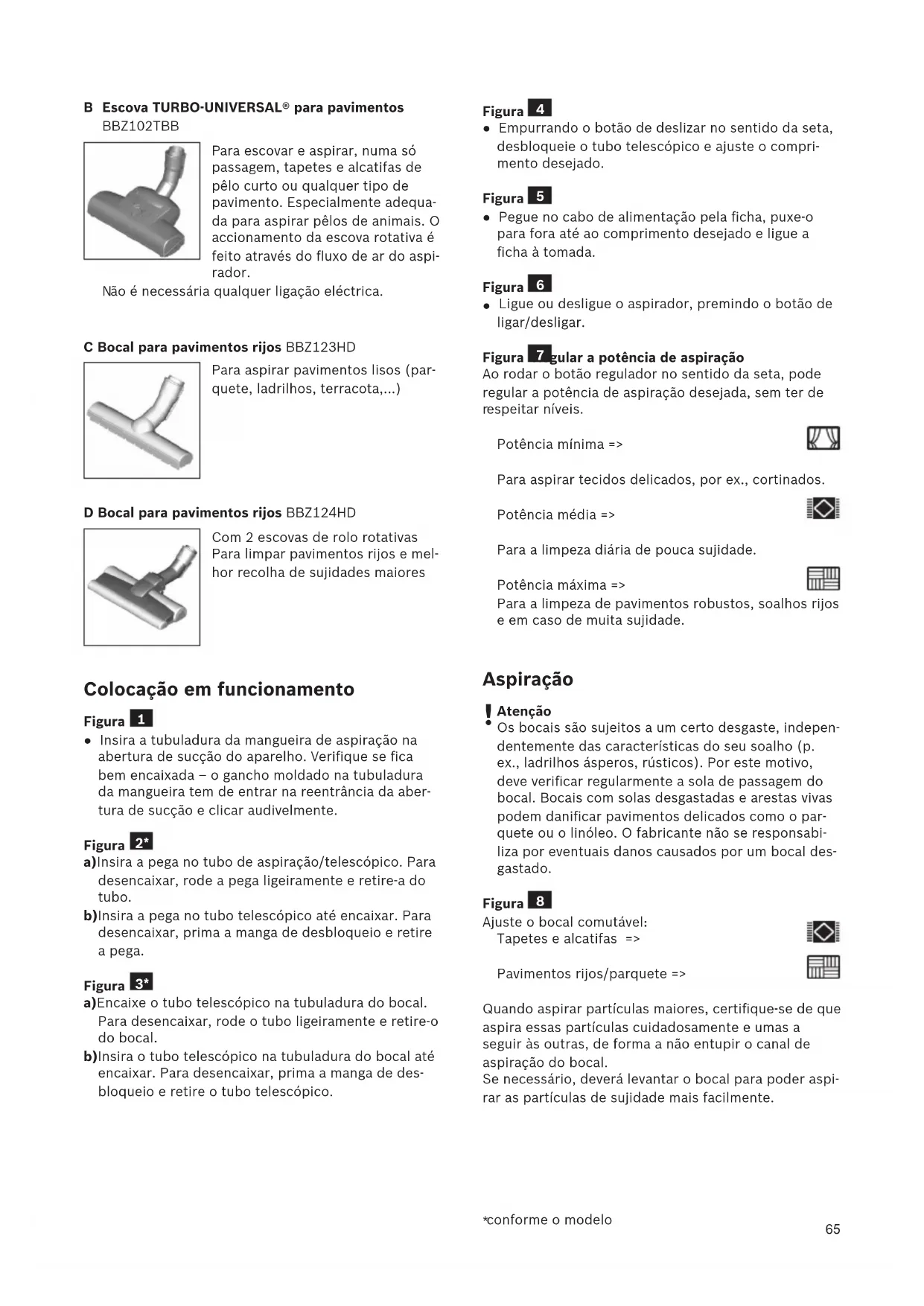

B Escova TURBO-UNIVERSAL® para pavimentos BBZ102TBB
Para escovar e aspirar, numa só passagem, tapetes e alcatifas de pêlo curto ou qualquer tipo de pavimento. Especialmente adequada para aspirar pêlos de animais. O accionamento da escova rotativa é feito através do fluxo de ar do aspirador.
Não é necessária qualquer ligação eléctrica.
C Bocal para pavimentos rijos BBZ123HD
Para aspirar pavimentos lisos (parquete, ladrilhos, terracota,...)
D Bocal para pavimentos rijos BBZ124HD
Com 2 escovas de rolo rotativas Para limpar pavimentos rijos e melhor recolha de sujidades maiores
Colocação em funcionamento
Figura 1
- Insira a tubuladura da mangueira de aspiração na abertura de sucção do aparelho. Verifique se fica bem encaixada – o gancho moldado na tubuladura da mangueira tem de entrar na reentrância da abertura de sucção e clicar audivelmente.
Figura 2\*
a) Insira a pega no tubo de aspiração/telescópico. Para desencaixar, rode a pega ligeiramente e retire-a do tubo.
b) Insira a pega no tubo telescópico até encaixar. Para desencaixar, prima a manga de desbloqueio e retire a pega.
Figura 3\*
a) Encaixe o tubo telescópico na tubuladura do bocal. Para desencaixar, rode o tubo ligeiramente e retire-o do bocal.
b) Insira o tubo telescópico na tubuladura do bocal até encaixar. Para desencaixar, prima a manga de desbloqueio e retire o tubo telescópico.
Figura 4
- Empurrando o botão de deslizar no sentido da seta, desbloqueie o tubo telescópico e ajuste o comprimento desejado.
Figura 5
- Pegue no cabo de alimentação pela ficha, puxe-o para fora até ao comprimento desejado e ligue a ficha à tomada.
Figura 6
- Ligue ou desligue o aspirador, premindo o botão de ligar/desligar.
Figura 7 gular a potência de aspiração
Ao rodar o botão regulador no sentido da seta, pode regular a potência de aspiração desejada, sem ter de respeitar níveis.
Potência mínima =>
Para aspirar tecidos delicados, por ex., cortinados.
Potência média =>
Para a limpeza diária de pouca sujidade.
Potência máxima =>
Para a limpeza de pavimentos robustos, soalhos rijos e em caso de muita sujidade.
Aspiração
Atenção
- Os bocais são sujeitos a um certo desgaste, independentemente das características do seu soalho (p. ex., ladrilhos ásperos, rústicos). Por este motivo, deve verificar regularmente a sola de passagem do bocal. Bocais com solas desgastadas e arestas vivas podem danificar pavimentos delicados como o parquete ou o linóleo. O fabricante não se responsabiliza por eventuais danos causados por um bocal desgastado.
Figura 8
Ajuste o bocal comutável:
Quando aspirar partículas maiores, certifique-se de que aspira essas partículas cuidadosamente e umas a seguir às outras, de forma a não entupir o canal de aspiração do bocal.
Se necessário, deverá levantar o bocal para poder aspirar as partículas de sujidade mais facilmente.
Figura 9
- Abra o compartimento dos acessórios, premindo o botão de desbloqueio.
- Retire o bocal para estofos e o bocal para fendas do compartimento dos acessórios.
- Feche o compartimento.
Insira os bocais no tubo de aspiração ou na pega conforme necessário:
a) Bocal para fendas, que se destina a aspirar fendas e cantos, etc.
b) Bocal para estofos, que se destina a aspirar mobiliário estofado, cortinados, etc.
Depois de utilizá-los, arrume o bocal para fendas e o bocal para estofos no aparelho.
c) Bocal para pavimentos rijos, que se destina a aspirar pisos rijos (tijoleira, parquete, etc.)
a) Para limpar o bocal, aspire-o por baixo.
b) Corte os fios e cabelos enrolados com uma tesoura. Aspire as linhas e os cabelos com o bocal para fendas.
Figura 12
Se interromper a aspiração por pouco tempo, pode utilizar o dispositivo de parque para o tubo, localizado na parte lateral do aparelho.
- Depois de desligar o aparelho, insira o gancho do bocal na reentrância existente na parte lateral do aparelho.
Figura 13
Ao aspirar escadas, o aparelho tem de ser posicionado em baixo, no início das escadas. Dependendo das escadas, é possível aspirar entre 12 a 16 degraus com o tubo de aspiração, a pega e o bocal montados. Se tal não for suficiente, o aparelho pode ser transportado pela pega de transporte.
Após o trabalho
Figura 14
- Desligue o aparelho.
- Desligue a ficha da tomada.
- Puxe ligeiramente o cabo de alimentação, soltando-o de seguida (o cabo enrola-se automaticamente).
Figura 15
- Premindo o botão de deslizar no sentido da seta, desbloqueie o tubo telescópico e encolha-o.
Figura 16
Para guardar o aparelho, pode utilizar o dispositivo para arrumar o tubo existente na parte de baixo do aparelho.
- Coloque o aparelho na vertical com a mangueira encostada.
- Insira o gancho, que se encontra no bocal, na reentrância existente na parte de baixo do aparelho.
Se tiver colocado e arrumado o aparelho ao alto, pegue no aparelho pela tubuladura para o erguer ou reposicionar.
Esvaziar o recipiente de pó
Figura
17
Para obter um bom resultado de aspiração, o recipiente de pó deve ser esvaziado depois de cada processo de aspiração, mas o mais tardar quando se deposita v isivelmente
pó ou sujidade no filtro de cotão ou quando o pó atingir o nível da marcação numa posição do recipiente. Ao esvaziar o recipiente de pó, controle sempre o grau de sujidade do filtro de cotão e, se necessário, limpe-o de acordo com as instruções constantes em “Limpeza do filtro de cotão”. Figura 26
Figura 18
- Levante a pega de suporte do aparelho, desbloqueie o recipiente de pó levantando a pega e retire o recipiente de pó do aparelho.
Figura 19
a) Desbloqueie a unidade de filtração do recipiente de pó, premindo o botão de desbloqueio.
b) Retire a unidade de filtração do recipiente de pó e esvazie o recipiente.
Figura 20
a)Coloque a unidade de filtração no recipiente de pó, assegurando-se de que fica bem encaixada.
b)Coloque o botão de desbloqueio novamente na posição inicial, até ouvir um clique, para se certificar de que o recipiente foi bem fechado.
c) Ao colocar o recipiente de pó novamente no aparelho, assegure-se de que fica bem encaixado.
Ao virar a pega, o recipiente de pó fica bloqueado no aspirador.
Manutenção do filtro
Limpar o filtro de lamelas
O seu aparelho está equipado com a função “Sensor Control”. Figura 21. figura Est.23. função permite monitorizar de forma contínua se o aspirador atinge o seu nível de potência ideal. O indicador luminoso dá sinal se for necessária uma limpeza do filtro de lamelas, para que o aspirador volte a atingir um nível de potência ideal.
Figura 21
O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indicador piscar a vermelho, o filtro de lamelas tem de ser limpo. A potência do aparelho é automaticamente reduzida para o mínimo.
Figura 22
- Desligue o aparelho para limpar o filtro de lamelas.
Atenção:
- Só é possível limpar o filtro com o aparelho desligado.
- Para limpar o filtro de lamelas, rode o manípulo no sentido dos ponteiros do relógio, pelo menos, 3 vezes em 180°.
Se o indicador não se acender, pode proceder à limpeza do filtro mesmo com a potência de aspiração reduzida.
Recomendamos a limpeza do filtro de lamelas antes de esvaziar o recipiente de pó. Deve efectuá-la, o mais tardar, quando o indicador “Sensor Control” se acender:
Se, apesar da limpeza do filtro de lamelas, o indicador piscar 3 vezes em curtos intervalos, é provável que o filtro de cotão esteja sujo. Neste caso, o aparelho reduz automaticamente a potência de funcionamento para o nível mínimo e o indicador fica permanentemente vermelho.
- Desligue o aparelho, esvazie o recipiente de pó e limpe o filtro de cotão de acordo com as instruções constantes em “Limpeza do filtro de cotão”. Figura 26
Figura 23
O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indicador piscar a vermelho, o aparelho desliga-se automaticamente.
A limpeza do filtro é activada e executada pelo motor de limpeza integrado.
Se o aparelho proceder a três limpezas seguidas em intervalos curtos, é provável que o filtro de cotão esteja sujo. Neste caso, o aparelho reduz automaticamente a potência de funcionamento para o nível mínimo e o indicador fica vermelho.
- Desligue o aparelho, esvazie o recipiente de pó e limpe o filtro de cotão de acordo com as instruções constantes em “Limpeza do filtro de cotão”. Figura 26
Figura 24
Caso necessário, também pode activar manualmente o processo de limpeza, premindo o botão da limpeza do filtro “Clean”.
Se o indicador não se acender, pode proceder à limpeza do filtro mesmo com a potência de aspiração reduzida.
Em caso de muita sujidade, o filtro de lamelas também pode ser lavado.
- Rode a parte inferior do sistema de filtração, no sentido dos ponteiros do relógio, até ao batente.
- Retire o filtro de lamelas do sistema de filtração.
- Lave o filtro com água corrente.
- Coloque o filtro de lamelas no sistema de filtração depois de ter secado completamente e bloqueie a parte inferior, rodando-a no sentido contrário ao dos ponteiros do relógio.
Em caso de chuva e caso o aparelho seja utilizado de forma adequada durante a limpeza doméstica, não é necessário retirar o filtro de lamelas nem lavá-lo manualmente para restabelecer o nível de potência ideal do aspirador.
! Não escovar!
- Para uma limpeza a seco, bata simplesmente com o filtro no rebordo da tampa!
- Para uma limpeza mais profunda, lave o filtro por fora com água e, antes de o voltar a utilizar com o aspirador, deixe-o secar bem!
Figura 26
a) Desbloqueie o recipiente de pó e retire-o do aparelho.
b) Retire a unidade de filtração do recipiente de pó.
c)Limpe o filtro de cotão.
Ao esvaziar o recipiente de pó, controle sempre o grau de sujidade do filtro de cotão e, se necessário, limpe-o de acordo com as instruções constantes em “Limpeza do filtro de cotão”.
Limpeza do filtro de cotão
O filtro de cotão deve ser limpo em intervalos regulares para um funcionamento optimizado do aspirador. Em regra, é suficiente agitar ou sacudir ligeiramente a caixa do filtro quando se esvazia o recipiente de pó, para que eventuais partículas de sujidade se soltem.
! Atenção: o filtro de cotão não pode ser limpo com água corrente.
O filtro Hepa foi concebido para que não seja necessária a sua substituição, se o aparelho for utilizado de forma adequada durante a limpeza doméstica. Para que o aspirador funcione no nível de potência ideal, o filtro Hepa deverá ser lavado a cada 3 anos. O respectivo efeito de filtração mantém-se inalterado, independentemente de uma possível descoloração da superfície do filtro.
Lavar o filtro Hepa
Figura 27
a) Abra a grelha de saída do ar, premindo o botão de desbloqueio.
b) Desbloqueie o filtro Hepa, pressionando a lingueta de fecho, e retire-o do aparelho.
c) Sacuda o filtro Hepa e lave-o com água corrente.
d)Coloque o filtro Hepa novamente no aparelho só depois de ter secado completamente e feche o compartimento do filtro de saída do ar.
Indicações de limpeza
Antes de limpar o aspirador, deverá desligá-lo e retirar a ficha da tomada. O aspirador e os acessórios de plástico podem ser tratados com os produtos usuais para a limpeza de plásticos.
Não utilize produtos abrasivos, limpa-vidros ou produtos lava-tudo. Jamais mergulhe o aspirador na água.
O fabricante reserva-se o direito de proceder a alterações técnicas.
es
Rua Alto do Montijo, nº 15
2790-012 Carnaxide
Tel.: 707 500 545
Fax: 214 250 701
mailto:bosch.electrodomesticos.pt@
bshg.com
www.bosch-home.pt
RO România, Romania
BSH Electrocasnice srl.
Sos. Bucuresti-Ploiesti,
nr. 19-21, sect.1
1 3682 Bucuresti
Tel.: 021 203 9748
Fax: 021 203 9733
mailto.service.romania@bshg.com
www.bosch-home.ro
RU Russia, Россия
maiSo:applianceserviceza@
bshg.com
www.bosch-home.com/za
Este aparelho está marcado em conformidade com a Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE).
A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.
el
PT Condições de Garantia
Para este aparelho são válidas as condições de garantia emitidas pela nossa representação no pais da aquisição. Mais detalhes poderão ser facultados pelo revendedor onde foi adquirido o aparelho.
Para recorrer aos serviços de garantia é imprescindível a apresentação da Factura de Compra e bem assim, do documento de Garantia.
