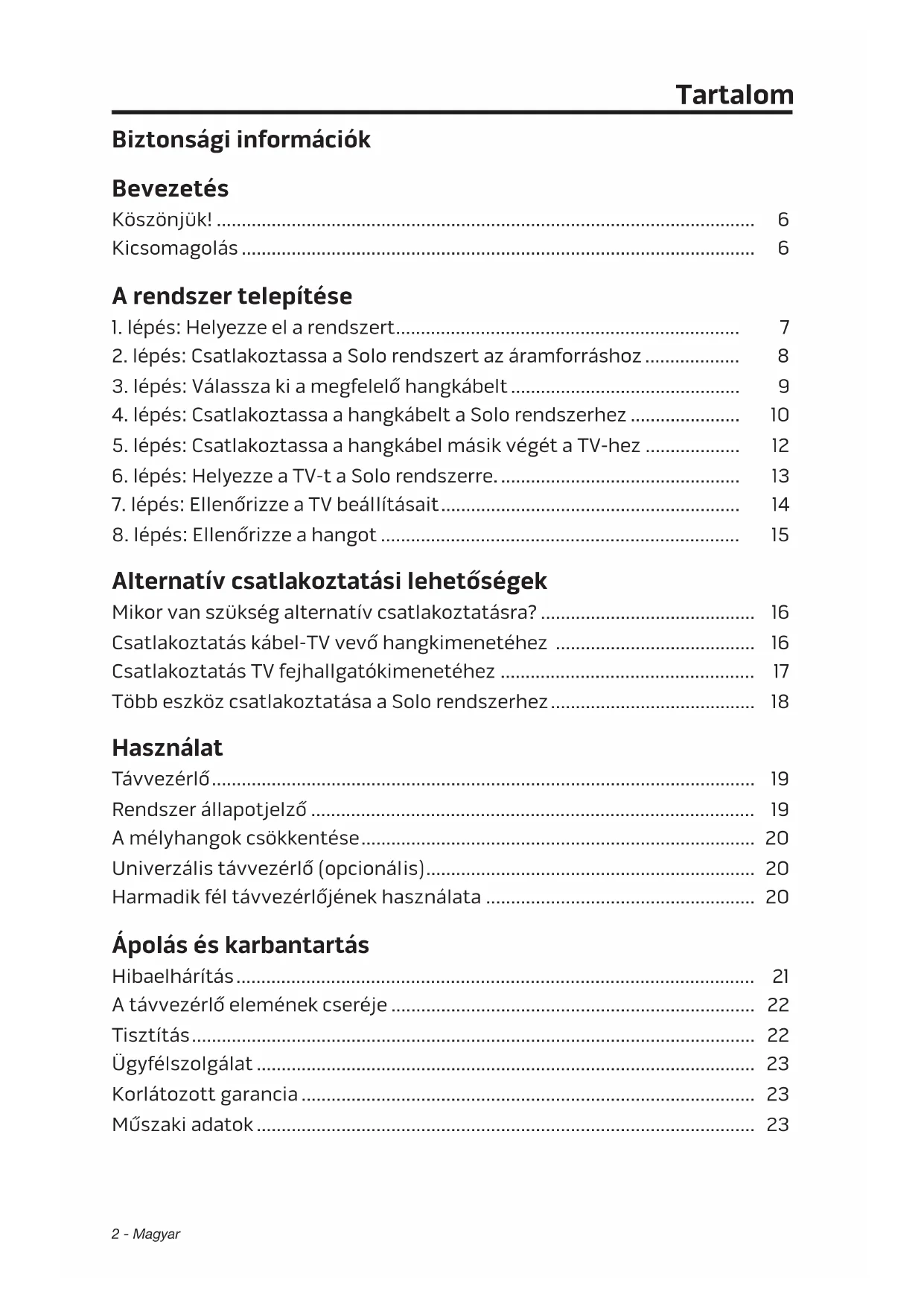

HASZNÁLATI ÚTMUTATÓ Solo TV BOSE

Biztonsági információk

Bevezetés

Köszönjük! 6

Kicsomagolás 6

A rendszer telepítése

1. lépés: Helyezze el a rendszert.... 7
2. lépés: Csatlakoztassa a Solo rendszert az áramforráshoz 8
3. lépés: Válassza ki a megfelelő hangkábelt 9
4. lépés: Csatlakoztassa a hangkábelt a Solo rendszerhez 10
5. lépés: Csatlakoztassa a hangkábel másik végét a TV-hez 12
6. lépés: Helyezze a TV-t a Solo rendszerre.... 13
7. lépés: Ellenőrizze a TV beállításait.... 14
8. lépés: Ellenőrizze a hangot 15

Alternatív csatlakoztatási lehetőségek

Mikor van szükség alternatív csatlakoztatásra? 16

Csatlakoztatás kábel-TV vevő hangkimenetéhez 16

Csatlakoztatás TV fejhallgatókimenetéhez 17

Több eszköz csatlakoztatása a Solo rendszerhez 18

Használat

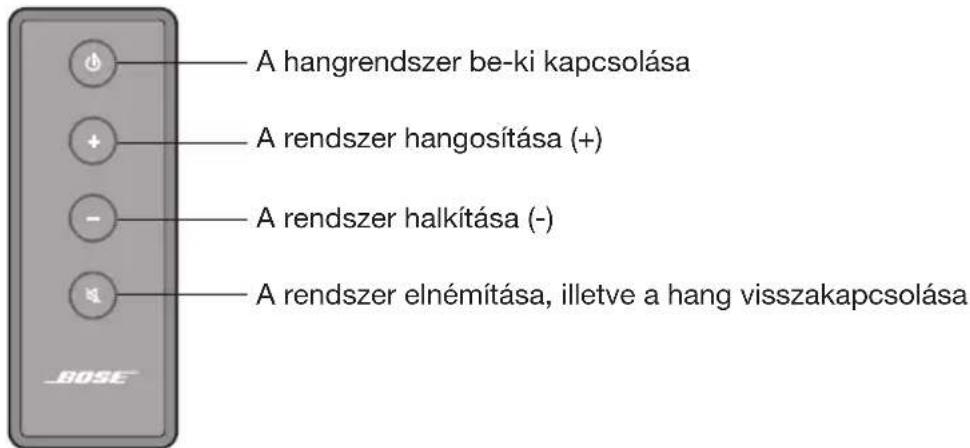

Távvezérlő 19

Rendszer állapotjelző 19

A mélyhangok csökkentése.... 20

Univerzális távvezérlő (opcionális).... 20

Harmadik fél távvezérlőjének használata 20

Ápolás és karbantartás

Hibaelhárítás 21

A távvezérlő elemének cseréje 22

Tisztítás 22

Ügyfélszolgálat 23

Korlátozott garancia 23

Műszaki adatok 23

Kérjük, olvassa el az útmutatót

Mindig pontosan kövesse a jelen használati útmutatóban leírtakat. Az útmutató segítséget nyújt a rendszer helyes üzembe helyezéséhez és használatához, valamint fejlett funkcióinak teljes mértékű kiaknázásához. Órizze meg az útmutató a későbbiekre.

Minden Bose terméket a helyi, állami és szövetségi előírásoknak megfelelően kell használni.

VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE NE NYISSA FEL! VIGYÁZAT! AZ ÁRAMÜTÉS VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN NE TÁVOLÍTSA EL A BURKOLATOT (HÁTLAPOT). A KÉSZÜLÉKNEK NINCSENEK A FELHASZNÁLÓ ÁLJAL JAVÍTHATÓ BELSŐ ALKATRÉSZEL. A JAVÍTÁSI MUNKÁKAT BIZZA SZAKEMBERRE.

A háromszögbe rajzolt, nyílban végződő villámszimbólum arra figyelmezteti a felhasználót, hogy a rendszer burkolatán belül veszélyes nagyságú, szigetelés nélküli feszültség található, amely elég erős ahhoz, hogy áramütést okozzon.

A rendszeren feltüntetett, háromszögben ábrázolt felkiáltójel arra hívja fel a felhasználó figyelmét, hogy a jelen használati útmutatóban fontos üzemeltetési és karbantartási utasítások találhatók.

FIGYELEM: A termék mágneses anyagot tartalmaz. Ha szeretné tudni, hogy a mágneses anyag befolyásolhatja-e az Ön beültetett orvosi eszközének működését, kérjük, forduljon orvosához.

VIGYÁZAT: A termék apró alkatrészei fulladást okozhatnak. 3 éves kor alatti gyermekek számára nem alkalmas.

VIGYÁZAT:

• Ne helyezze a készüléket labilis felületre. A készülék leeshet, súlyos személyi sérülést vagy halált okozva. Sok baleset, különösen a gyermekek esetében, elkerülhető lenne a következő egyszerű óvintézkedésekel:
• A készülék gyártója által javasolt szekrényeket és állványokat használjon.
• Csak olyan bútort használjon, amely biztonságosan megtartja a készüléket.
• A készülék ne nyúljon túl a bútordarab szélén, amelyre helyezi.
• A készüléket és az azt tartó bútordarabot (például faliszekrény vagy könyvszekrény) egyaránt rögzíteni egy megfelelő tartóelemhez.
• A készüléket ne állítsa terítőre vagy hasonló anyagra.
• Magyarázza el a gyermekeknek, milyen veszélyekkel jár, ha felmásznak a készüléket tartó bútorra, hogy elérjék azt.
• Ha nem biztos benne, hogy a televízió felszerelését és telepítését biztonságosan el tudja végezni, akkor bízza ezt képzett szerelőre.

FIGYELEM: Ha megengedi a gyermekeknek, hogy meglökjék vagy meghúzzák a készülékhez csatlakoztatott televíziót, akkor az felborulhat, és személyi sérülést vagy halált okozhat. A nagyobb biztonság és stabilitás érdekében biztosítsa a televíziót megfelelő borulásgátló eszközzel.

VIGYÁZAT:

• Tüz vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket eső vagy nedvesség hatásának.
• Ügyeljen arra, hogy a készülékre ne csöpögjön, illetve ne freccsenjen víz. A készülékre és annak közelébe ne helyezzen vázát vagy más, folyadékkal töltött edényt. Mint minden elektronikus termék esetében, ügyeljen rá, hogy a rendszer semmilyen részébe ne kerüljön folyadék. A termékbe kerülő folyadék meghibásodáshoz vezethet, és tüzet is okozhat.
• Ne helyezzen a készülékre vagy annak közelébe nyílt lánggal működő eszközt (pl. gyertyát).

VIGYÁZAT:

• A távvezérlő elemét tartsa gyermekektől távol. A helytelenül kezelt elem tüzet vagy kémiai égést okozhat. Az elemeket tilos újratölteni, szétszerelni, 100 °C-nál magasabb hőmérsékletre hevíteni vagy elégetni. A használt elemet azonnal kezelje hulladékként. Elemcseréhez kizárólag megfelelő típusú és modellszámú elemet használjon.
• Ne nyelje le az elemet! A lenyelt elem kémiai égést okozhat. A termékhez mellékelt távvezérlő egy gombelemet tartalmaz. A lenyelt gombelem mindössze 2 óra alatt súlyos belső égést okozhat, és halálos sérüléshez vezethet. Az új és használt elemeket gyermekek elől elzárva tartsa. Ha az elemtartó rekesz nem zárható le biztonságosan, ne használja a terméket, és tartsa elzárva gyermekek elől. Ha úgy gondolja, hogy az elemet lenyelte, vagy az elem bármilyen testrészbe került, azonnal forduljon orvoshoz.
• A helytelenül behelyezett elemek robbanást okozhatnak. Csereként kizárólag hatóságilag jóváhagyott (pl. UL) CR2032 vagy DL2032 3 voltos lítiumelemet használjon.

FIGYELMEZTETÉS: Ne módosítsa a rendszert és a tartozékokat. Az engedély nélküli módosítások veszélyeztetik a biztonságot, a törvényi előírásoknak való megfelelőséget és a rendszer teljesítményét, és érvényteleníthetik a jótállást.

Megjegyzések:

• Ha leválasztóegységként a hálózati csatlakozódugaszt vagy a készülékcsatlakozót használja, az ilyen leválasztóegységnek mindig működőképes állapotban kell lennie.
• A termék csak zárt helyiségben használható. A berendezés nem használható szabadtéren, lakóautóban, illetve hajón, mert az ilyen irányú használatot nem tesztelték.
• A termékcímke a készülék alján vagy hátulján található.

A használt elemeket helyesen, a helyi előírásoknak megfelelően kezelje hulladékként.

Az akkumulátort tilos elégetni.

A termék megfelel valamennyi vonatkozó EU irányelvek követelményeinek. A teljes megfelelőségi nyilatkozat megtalálható a következő címen: www.Bose.com/compliance.

Mérgező vagy veszélyes anyagok és vegyi elemek a termékben
Alkatrész neve	Mérgező vagy veszélyes anyagok és elemek
	Ólom (Pb)	Higany (Hg)	Kadmium (Cd)	Hat vegyértékű króm (Cr(VI))	Polibrominált bifenil (PBB)	Polibrominált difeniléter (PBDE)
NYÁK-ok X 0 0 0 0	0
Fémrészek X 0 0 0	0 0
Műanyag részek 0	0 0 0 0 0
Hangszórók X 0 0 0	0 0
Kábelek X 0 0 0 0 0
0: azt jelzi, hogy az adott mérgező vagy veszélyes anyag mennyisége az adott alkatrész egyetlen homogén anyagában sem éri el az SJ/T 11363-2006 által meghatározott határértéket.
X: Azt jelzi, hogy az adott mérgező vagy veszélyes anyagot az alkatrész legalább egy homogén anyaga az SJ/T 11363-2006 korlátozó előírásait meghaladó mértékben tartalmazza.

Fontos biztonsági tudnivalók

1. Olvassa el ezeket az utasításokat.
2. Örizze meg ezeket az utasításokat.
3. Tartson be minden figyelmeztetést.
4. Tartsa be az összes utasítást.
5. Ne használja a készüléket víz közelében.
6. Csak száraz ronggyal tisztítsa.
7. Ne zárja el a szellőzőnyílásokat. A készüléket a gyártó utasításainak megfelelően helyezze el.
8. Ne helyezze a készüléket hőforrások, például fütőtest, tűzhely vagy egyéb hötermelő berendezés (ideértve az erősítőket) közelébe.
9. A hálózati csatlakozózsínórt úgy helyezze el, hogy ne léphessenek rá, és ne csípődhessen be – főleg a dugóknál, dugaszolóaljzatoknál és azon a helyen, ahol a zsinór kilép a készülékböl.
10. Kizárólag a gyártó által meghatározott kiegészítőket/tartozékokat használja.
11. Húzza ki a készülék dugóját villámláskor, vagy ha hosszabb ideig nem fogja használni.
12. A javítási munkákat bízza szakemberre. Szervizelésre akkor van szükség, ha a készülék valamilyen módon meghibásodott, például megsérült a hálózati csatlakozózsinórja vagy a csatlakozódugója, folyadék ömlött vagy nehéz tárgy esett rá, eső vagy nedvesség érte, működésében rendellenesség tapasztalható, vagy leesett.

MEGJEGYZÉS: Ezt a berendezést az FCC-szabályok 15. része szerint tesztelték. Ennek alapján a berendezés megfelel a „B” osztályú digitális eszközökhöz meghatározott határértékeknek. A határértékek megfelelő védelmet nyújtanak a káros sugárzások ellen lakóépületen belül. A készülék rádiófrekvenciás energiát termel, használ fel és sugározhat, és amennyiben nem az utasításoknak megfelelően helyezik üzembe és használják, a rádiókommunikációra nézve káros interferenciát okozhat. Arra azonban nincs garancia, hogy adott üzembe helyezés esetén nem lép fel interferencia. Amennyiben a készülék a rádió- vagy televízióadás vételében káros interferenciát okoz (ezt a készülék ki-, majd újbóli bekapcsolásával lehet megállapítani), próbálja meg kiküszöbölni a zavaró hatást az alábbi intézkedések közül egynek vagy többnek a végrehajtásával:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a készülék és a vevőkészülék közötti távolságot.
• A készüléket olyan aljzathoz csatlakoztassa, amelynek áramköre eltér attól, amelyhez a vevő csatlakozik.
• Forduljon a forgalmazóhoz vagy egy tapasztalt rádió- vagy tévészerelőhöz.

A Bose Corporation által kifejezetten jóvá nem hagyott módosítások vagy változtatások esetén érvénytelenné válhat a berendezés működtetésére adott felhasználói engedély.

A termék megfelel a kanadai ICES-003, B osztály specifikácionak.

Feljegyzendő adatok

A gyári szám és a típusszám az alsó panelen van feltüntetve.

Sorozatszám: ____

Típusszám: ____

A vásárlás dátuma: ____

A vásárlási bizonylatot érdemes a kezelési útmutató mellett tartani.

DOLBY. DIGITAL

A Dolby Laboratories licence alapján gyártva. A Dolby és a kettős D szimbólum a Dolby Laboratories bejegyzett védjegyet.

©2013 Bose Corporation. Előzetes írásos engedély nélkül a jelen mű semmilyen része nem többszörözhető, módosítható, terjeszthető vagy használható fel egyéb módon.

Köszönjük!

Köszönjük, hogy a Bose® Solo TV-hangrendszert választotta otthonába. Ez a diszkrét megjelenésű, stílusos hangszórórendszer a legtöbb 32 colos vagy kisebb és sok 42 colos vagy kisebb TV-készülék alá elhelyezhető. Páratlan akusztikai teljesítményt nyújt és nagymértékben fokozza a tévénézés élményét.

Kicsomagolás

Gondosan csomagolja ki a dobozt, és győződjön meg róla, hogy az alábbi alkatrészek mindegyike megtalálható benne:

Bose Solo TV-hangrendszer Távvezérlő

(A régionak megfelelő hálózati csatlakozózsinór van mellékelve)

Optikai digitális hangkábel

Koaxiális digitális hangkábel

Ha a termék bármely része sérültnek tűnik, ne próbálkozzon a használatával. Azonnal forduljon a Bose hivatalos forgalmazójához, vagy hívja a Bose ügyfélszolgálatát. Az elérhetőségi adatokat lásd a dobozban található lapon.

Örizze meg a dobozt és a csomagolóanyagokat. A termék ezek használatával szállítható és tárolható a legbiztonságosabb módon.

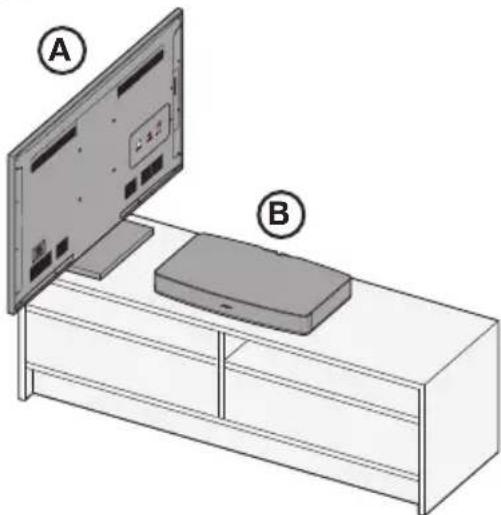

1. lépés: Helyezze el a rendszert

A. Tegye félre, és fordítsa el a televíziót, hogy a csatlakozópanel látható legyen.
B. Helyezze a Solo rendszert a TV helyére.

Irányelvek az elhelyezéshez:

• A Bose Solo rendszer olyan televízió-készülékek alá helyezhető, amelyek tömege nem haladja meg a 18 kg-ot, az alapjuk pedig nem szélesebb, mint 508 mm, és nem mélyebb, mint 260 mm. Sok 42" colos vagy kisebb és a legtöbb 32" colos vagy kisebb TV-készülék megfelel ezeknek a követelményeknek.
• A TV alapját a rendszer tetejének közepén kell elhelyezni úgy, hogy egyik oldalon se nyúljon túl a rendszer szélén.
• Ha a TV alapja nem fér el a rendszer tetején, akkor a hangrendszert máshová (például a TV alatti nyitott polcba) helyezze, de csak olyan távolságba, ahová még a hangkábel elér. A TV-t a falra is felszerelheti a rendszer fölé.
• Ha szekrénybe vagy polcra helyezi a rendszert, elülső oldala az optimális hangteljesítmény érdekében minél közelebb legyen a polc elülső széléhez.

Megjegyzés: Ha a rendszert sarokba, szekrénybe vagy polcra helyezi, az túlságosan erőteljes hangzást, vagy dübürgő mélyhangokat eredményezhet. A mélyhangok csökkentéséhez kérjük, tekintse meg a „Mélyhangok csökkentése” részt a 20. oldalon.

FIGYELEM!

• NE HELYEZZEN a rendszerre hagyományos, katódsugárcsöves TV-készüléket. A rendszer nem ilyen típusú TV-khez készült.
• Ha a TV alapja túlnyúlik a hangszórórendszer szélén, akkor nagyobb a kockázata a TV felborulásának, ami sérülést okozhat.
• Ha a hangrendszert a fal elé helyezi, legalább 2,5 cm helyet hagyjon a hátulja és a fal között.
• A készülék elhelyezésekor minden esetben ügyeljen rá, hogy ne legyenek elzárva a hátlapon található szellőzőnyilások.
• Ha a TV-készülékhez borulásgátló eszköz is tartozik, akkor szerelje fel azt a gyártó útmutatása alapján, és miután a TV-t ráhelyezte a rendszerre, állítsa be a hevedert az útmutatásnak megfelelően. A TV és a rendszer együttes használata esetén javasolt borulásgátlót alkalmazni. Ha a TV-készülékhez nem mellékeltek borulásgátlót, a leqtöbb TV-szállítótól beszerezhet ilyet.

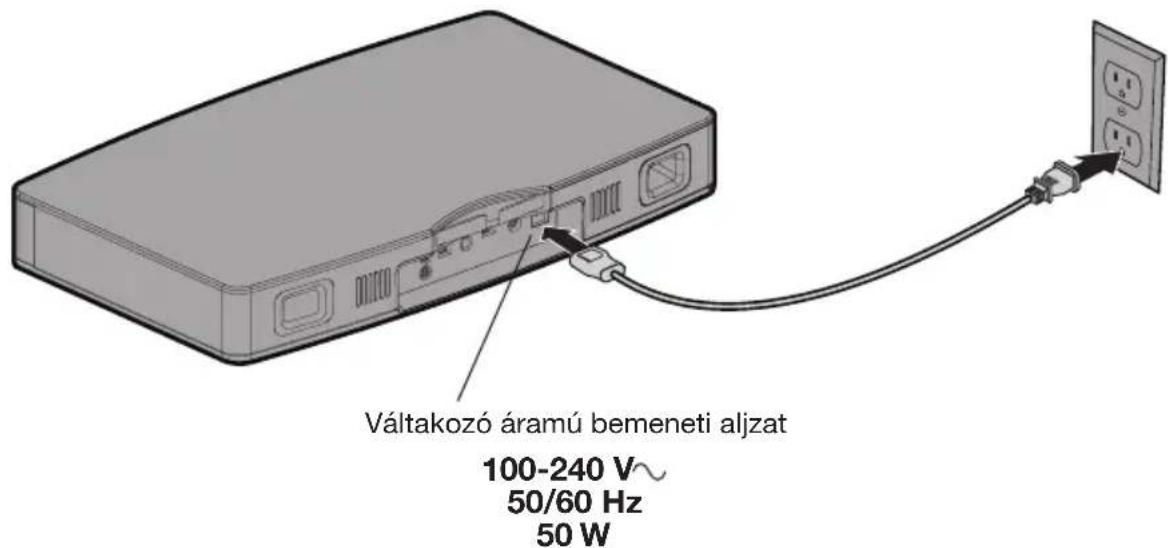

2. lépés: Csatlakoztassa a Solo rendszert az áramforráshoz

A. A hálózati csatlakozózsinór egyik végét csatlakoztassa a váltakozó áramú bemeneti aljzathoz.

B. Dugja a zsinór másik végét egy elektromos hálózati csatlakozóba.

A rendszerből néhány másodperccel az áramellátás létrejötte után két sípszó hallható. Ez azt jelzi, hogy a rendszer üzemkész.

Váltakozó áramú bemeneti aljzat 100-240 V~ 50/60 Hz 50 W

Megjegyzés: A Bose valamennyi elektronikus berendezéshez egy biztonsági hivatal által jóváhagyott túlfeszültség-védelmi eszköz használatát javasolja. A feszültségingadozás és a feszültségimpulzusok bármilyen rendszer elektronikus részegységeiben kárt tehetnek.

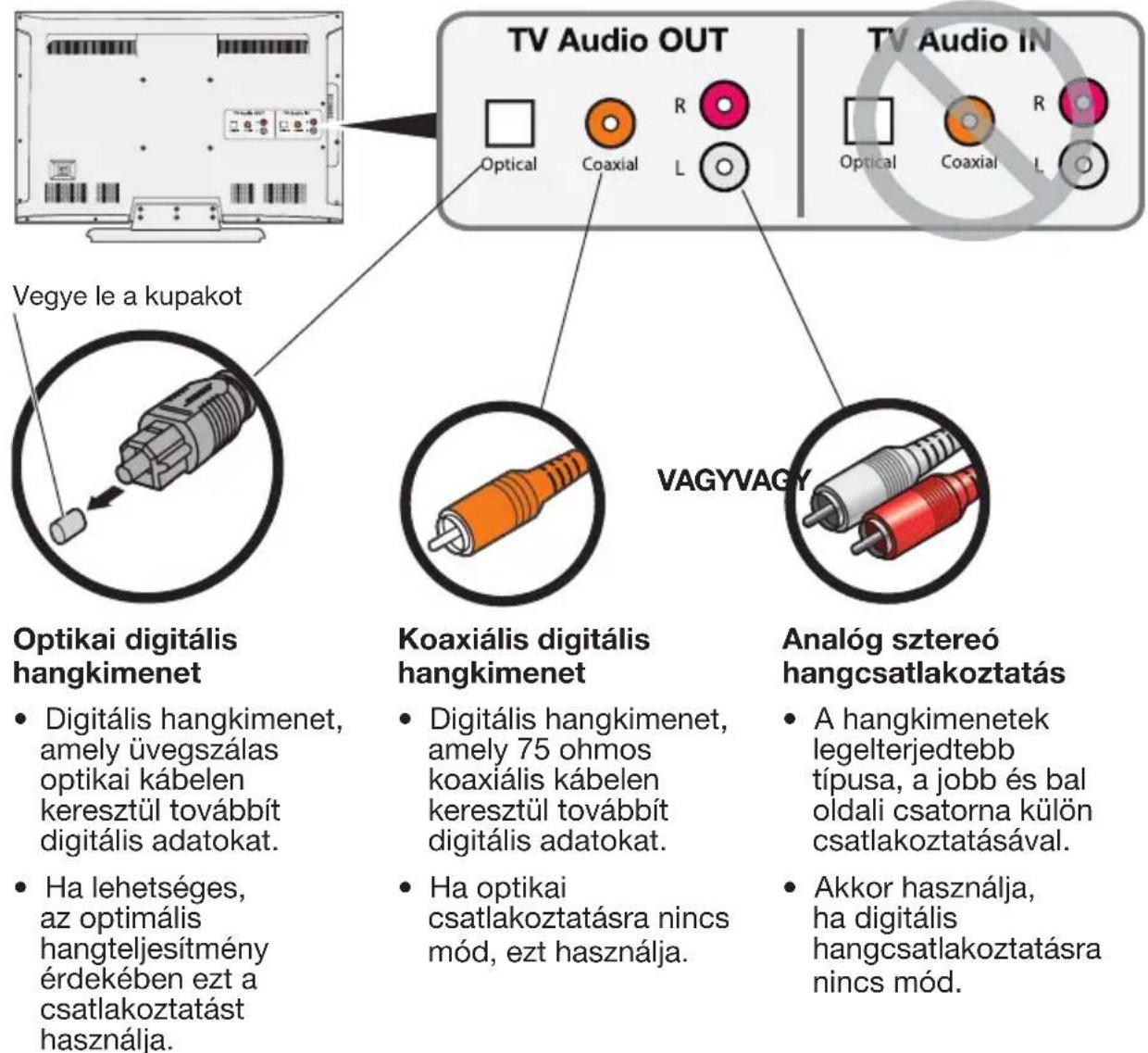

3. lépés: Válassza ki a megfelelő hangkábelt

A TV-készülék hátoldalán keresse meg az alábbi hangkimeneti csatlakozókat, és keresse meg a használni kívánt csatlakozónak megfelelő kábelt. Kérjük, tekintse meg a kicsomagolási ábrát a 6. oldalon.

Csak egy Audio OUT csatlakozót válasszon

TV Audio OUT Optical Coaxial R L Vegye le a kupakot Optikai digitális hangkimenet • Digitális hangkimenet, amely üvegszálas optikai kábelen keresztül továbbít digitális adatokat. • Ha lehetséges, az optimális hangteljesítmény érdekében ezt a csatlakoztatást használja. Koaxiális digitális hangkimenet • Digitális hangkimenet, amely 75 ohmos koaxiális kábelen keresztül továbbít digitális adatokat. • Ha optikai csatlakoztatásra nincs mód, ezt használja. Analog sztereó hangcsatlakoztatás • A hangkimenetek legelterjedtebb típusa, a jobb és bal oldali csatorna külön csatlakoztatásával. • Akkor használja, ha digitális hangcsatlakoztatásra nincs mód.

Tipp: Ha a TV-készülékén egyik hangkimenet sem található, használja egy másik eszköz hangkimenetét. Ha például a TV-készülékhez kábel-TV vagy műholdvevő egység csatlakozik, csatlakoztassa az adott eszköz hangkimeneteit a Solo rendszerhez. A Solo TV hangrendszer egyéb csatlakoztatási lehetőségeihez tekintse meg az „Alternatív csatlakoztatási lehetőségek” részt a 16. oldalon.

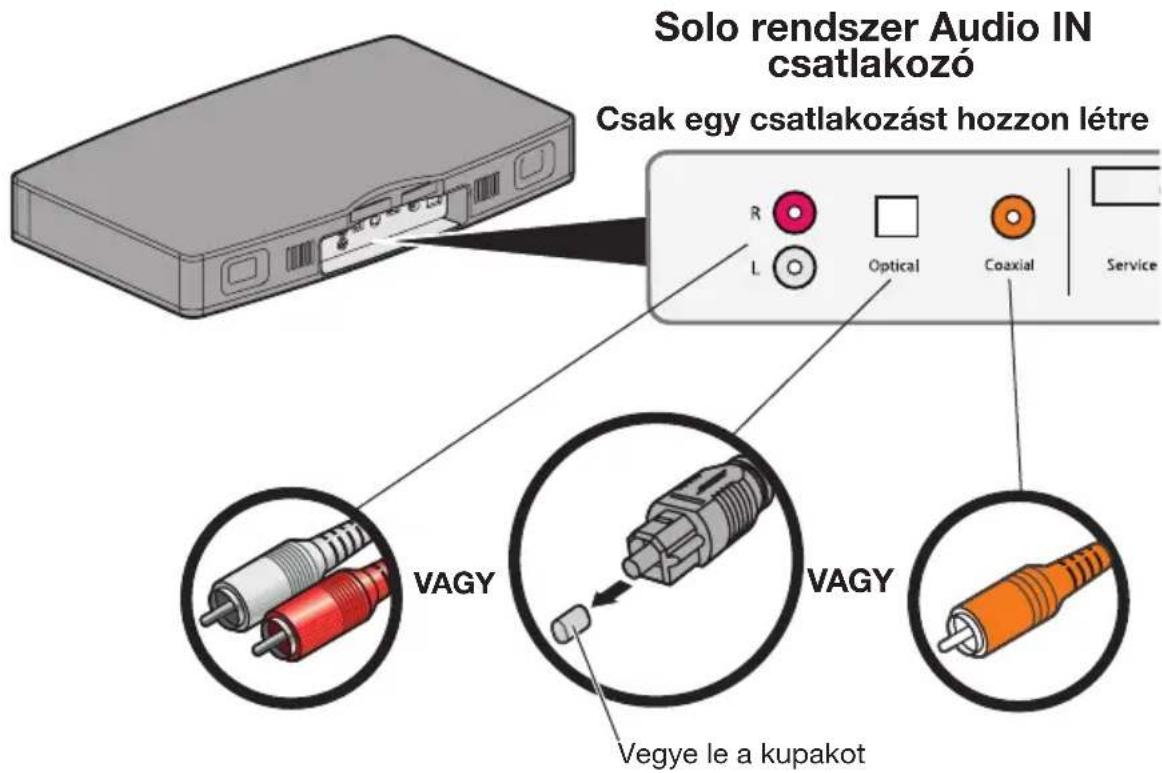

4. lépés: Csatlakoztassa a hangkábelt a Solo rendszerhez

Tipp: Ha a digitális optikai hangkábelt szeretné használni, tekintse meg a „Fontos utasítások az optikai kábelcsatlakozásokhoz” részt a 11. oldalon.

A. Dugja a kiválasztott hangkábel egyik végét a Solo rendszer megfelelő Audio IN (hangbemenet) csatlakozójába.

Solo rendszer Audio IN csatlakozó Csak egy csatlakozást hozzon létre VAGY VAGY Vegye le a kupakot

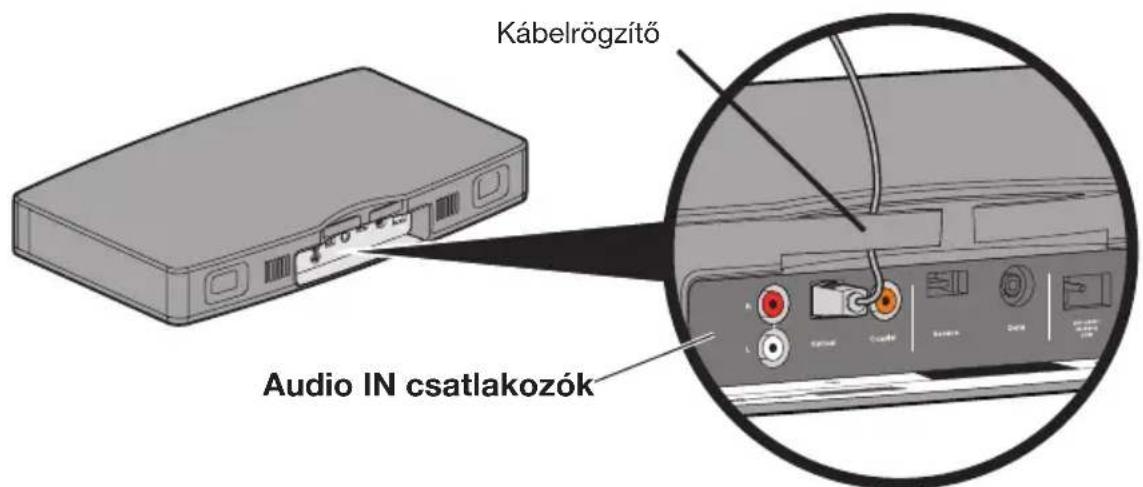

B. Ha kívánja, becsúsztathatja a kábelt a rendszer kábelrögzítője mögé. (Az ábrán látható optikai kábel csak példa.)

Kábelrögzítő Audio IN csatlakozók

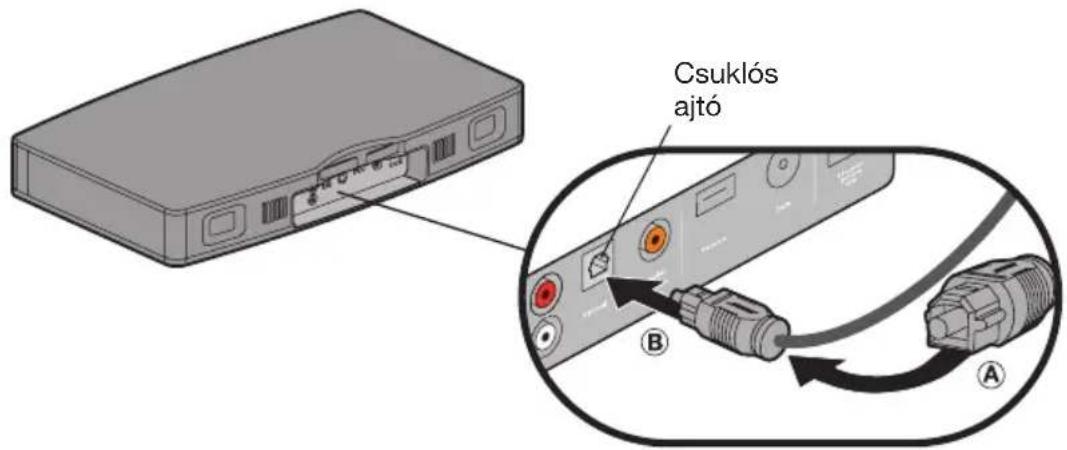

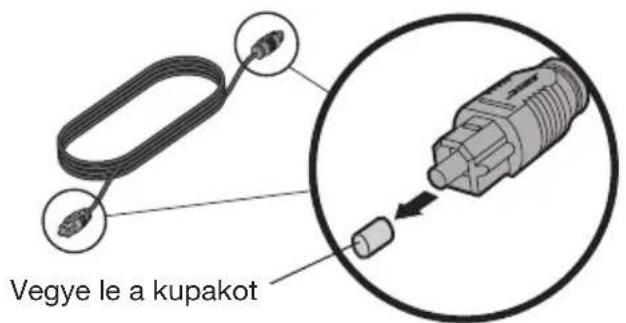

Fontos tudnivalók az optikai kábel csatlakoztatásához

1. Vegye le a védőkupakot a kábel mindkét végéről.

Vegye le a kupakot

1. Tartsa az optikai kábelt az ábrán látható helyzetben Ⓐ. Igazítsa a dugaszt az optikai aljzathoz és óvatosan helyezze be a dugaszt az aljzatba Ⓑ.

Megjegyzés: Az aljzatot egy csuklós ajtó védi, amely a dugasz behelyezésekor kinyílik, és szabaddá teszi az utat a csatlakoztatáshoz.

Csuklós ajtó B A

FIGYELMEZTETÉS: A dugasz hibás behelyezése a dugasz és/vagy az aljzat károsodását okozhatja.

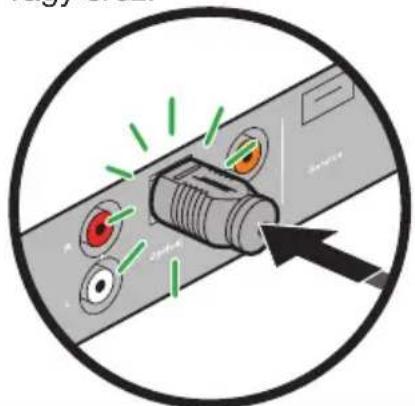

1. Határozottan nyomja a dugaszt az aljzatba, amíg egy kattanást nem hall vagy érez.

A rendszer telepítése

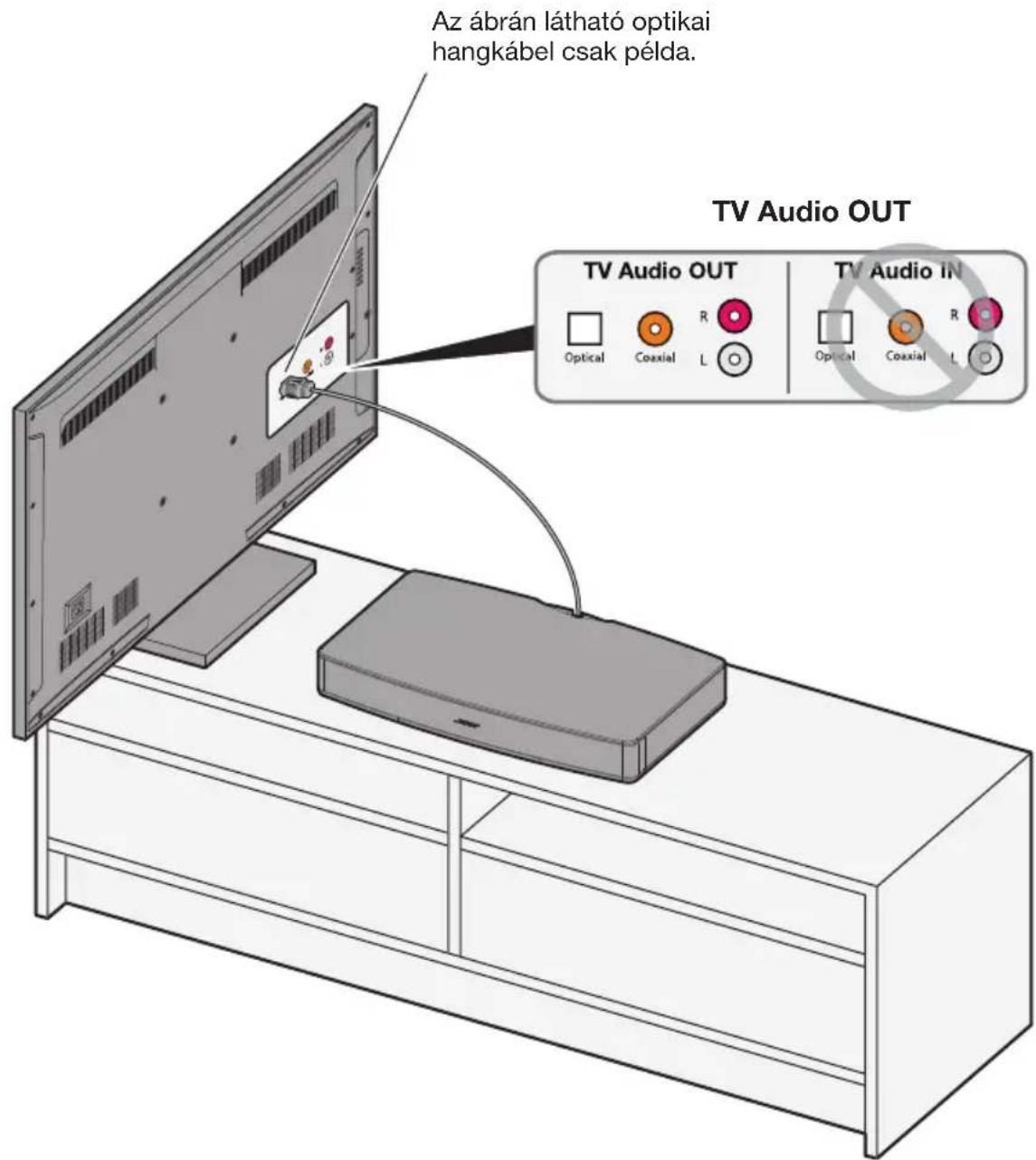

5. lépés: Csatlakoztassa a hangkábel másik végét a TV-hez

A. Keresse meg a TV-készülék Audio OUT (hangkimenet) csatlakozóit.
B. Dugja a hangkábel egyik végét a megfelelő Audio OUT (hangkimenet) csatlakozóba.

FIGYELMEZTETÉS: Digitális optikai hangkábel használata esetén ügyeljen arra, hogy a dugaszt a megfelelő helyzetben tartva dugja be a TV csatlakozó aljzatába. Előfordulhat, hogy a dugaszt más irányba kell behelyeznie, mint ahogyan azt a Solo rendszernél tette.

Az ábrán látható optikai hangkábel csak példa. TV Audio OUT TV Audio OUT Optical Coaxial R L TV Audio IN Optical Coaxial R L

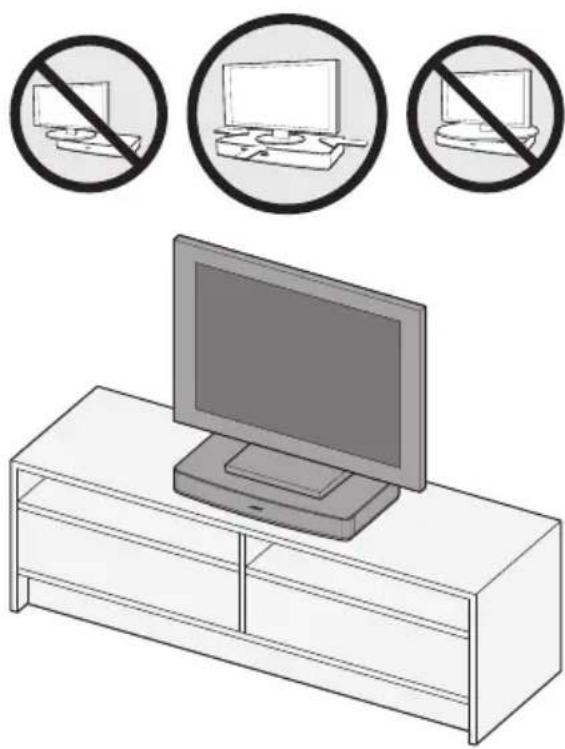

6. lépés: Helyezze a TV-t a Solo rendszerre.

Helyezze a TV-t a Solo rendszerre, ügyelve arra, hogy a TV-készülék alapja a rendszer tetejének közepén helyezkedjen el. Lásd: az „Irányelvek az elhelyezéshez” részt a 7. oldalon.

FIGYELMEZTETÉS: A TV-készülék alapját a rendszer közepére helyezze.

- NE HELYEZZEN a rendszerre hagyományos, katódsugárcsöves TV-készüléket. A rendszer nem ilyen típusú TV-khez készült.

- Ha a TV alapja túlnyúlik a hangszórórendszer szélén, akkor nagyobb a kockázata a TV felborulásának, ami sérülést okozhat.

- Ha a hangrendszert a fal elé helyezi, legalább 2,5 cm helyet hagyjon a hátulja és a fal között.

- Ha a TV-készülékhez borulásgátló eszköz is tartozik, akkor szerelje fel azt a gyártó útmutatása alapján, és miután a TV-t ráhelyezte a rendszerre, állítsa be a hevedert az útmutatásnak megfelelően. A TV és a rendszer együttes használata esetén javasolt borulásgátlót alkalmazni. Ha a TV-készülékhez nem mellékeltek borulásgátlót, a legtöbb TV-szállítótól beszerezhet ilyet.

7. lépés: Ellenőrizze a TV beállításait

A TV-készülék hangját akkor tudja a legjobb minőségben hallgatni a Solo TV-hangrendszer segítségével, ha a TV-készülék belső hangszóróit kikapcsolja. Ellenőrizze továbbá, hogy a hangbeállítások ne a hangkimeneti jelet.

Megjegyzés: A TV menüjének felépítéséhez és a TV-beállítások megismeréséhez lapozza fel a TV-készülék kezelési útmutatóját. A gyártók általában a honlapjukon is elérhetővé teszik a kezelési útmutatókat.

A. Kapcsolja be a tévét.
B. Lépjen be a TV menüjébe, majd válassza az Audio, Hang, vagy Hangszóróbeállítások menüpontot.
C. Keresse meg azt a menüpontot, amelyik lehetővé teszi a TV hangszóróinak kikapcsolását. Ezt a menüpontot általában a Hangszórók be- és kikapcsolása vagy hasonló névvel jelölik.
Ha nincs külön beállítás a TV hangszóróinak kikapcsolására, állítsa a TV hangerejét a legalacsonyabbra.
D. Ha az optikai vagy koaxiális digitális hangkimenetet szeretné használni, keresse meg a Hangbeállítások menüben a digitális hangkimenetre vonatkozó menüpontot. Előfordulhat, hogy ki kell választania azt a digitális kimenetet, amelyet használni szeretne.
E. Keresse meg azt a menüpontot, amelyben kiválasztható a hangkimenet típusa, pl. Sztereó vagy 5.1 csatornás hangkimenet. Előfordulhat, hogy az adott beállítást ki kell választania a kívánt hangkimenet bekapcsolásához.

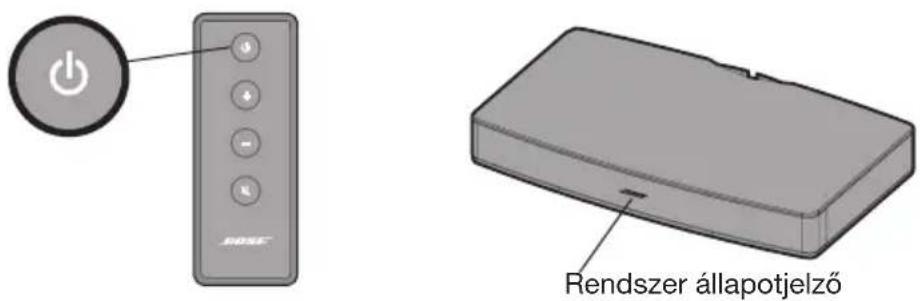

8. lépés: Ellenőrizze a hangot

A. Nyomja meg a Solo rendszer távvezérlőjének főkapcsoló gombját.

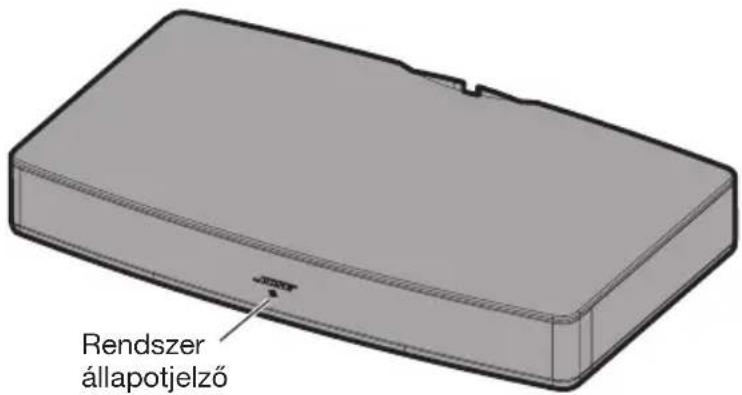

Ellenőrizze, hogy a rendszer állapotjelzője folyamatos zöld fénnyel világít-e.

B. Ellenőrizze, hogy a TV-készülék be van-e kapcsolva.
C. Ellenőrizze, hogy hallható-e hang a Solo rendszer hangszóróiból.

Tipp: Annak ellenőrzésére, hogy ki vannak-e kapcsolva a TV hangszórói, nyomja meg a Solo rendszer távvezérlő némítás gombját, és figyeljen, hogy nem hallható-e hang a TV-ből. A rendszer némításakor az előlapon található rendszer állapotjelző zölden villog.

Megjegyzés: A Solo rendszer elhelyezésétől függően és a lejátszott műsorszámtól függően előfordulhat, hogy a hang túlságosan erősen szól, vagy a mélyhangok dübörögnek. A mélyhangok mennyiségének csökkentéséhez tekintse meg „A mélyhangok csökkentése” részt a 20. oldalon.

Ha a Solo hangrendszer nem ad ki hangot:

• Ellenőrizze, hogy a Solo rendszer be van-e kapcsolva. Az előlapon található rendszer állapotjelzőnek (19. oldal) folyamatos zöld fénnyel kell világítania.
• Növelje meg a hangerőt a Solo rendszer távvezérlőjével.
• Ellenőrizze, hogy a hangkábelt a TV-készülék Audio Output vagy Audio OUT hangkimenetéhez, és nem az Audio Input vagy Audio IN hangbemenetekhez csatlakoztatta.
• A digitális optikai kábel használata esetén ellenőrizze a kábel megfelelő csatlakozását. Lásd a „Fontos tudnivalók az optikai kábel csatlakoztatásához” részt a 11. oldalon. Ha a kábelcsatlakozás ellenőrzése után sem hallható hang, próbálja ki a rendszert egy másik csatlakozási módszerrel.
• A Solo rendszer egyéb csatlakoztatási lehetőségeihez tekintse meg az „Alternatív csatlakoztatási lehetőségek” részt a 16. oldalon.

Mikor van szükség alternatív csatlakoztatásra?

Előfordulhat, hogy a TV-készüléken nem található hangkimenet, vagy az adott hangkimenet csatlakoztatása után a Solo rendszer nem kap hangjelet a TV-készüléktől.

Ha nem tudja megszólaltatni a Solo rendszert közvetlenül a TV-készülékhez csatlakoztatva, próbálja ki az alábbiakban felsorolt alternatív csatlakoztatási lehetőségek valamelyikét.

- Ha a TV-készülék nem rendelkezik semmilyen hangkimenettel, vagy nem ad hangjelet a Solo rendszernek, lásd a

„Csatlakoztatás kábel-TV vevő hangkimenetéhez” részt a. oldalon, vagy a „Csatlakoztatás a TV fejhallgatókimenetéhez” részt a17. oldalon.

- Ha a TV-hez csatlakoztatott DVD-lejátszó nem ad ki hangot, lásd a „Több eszköz csatlakoztatása a Solo rendszerhez” részt a 18. oldalon.

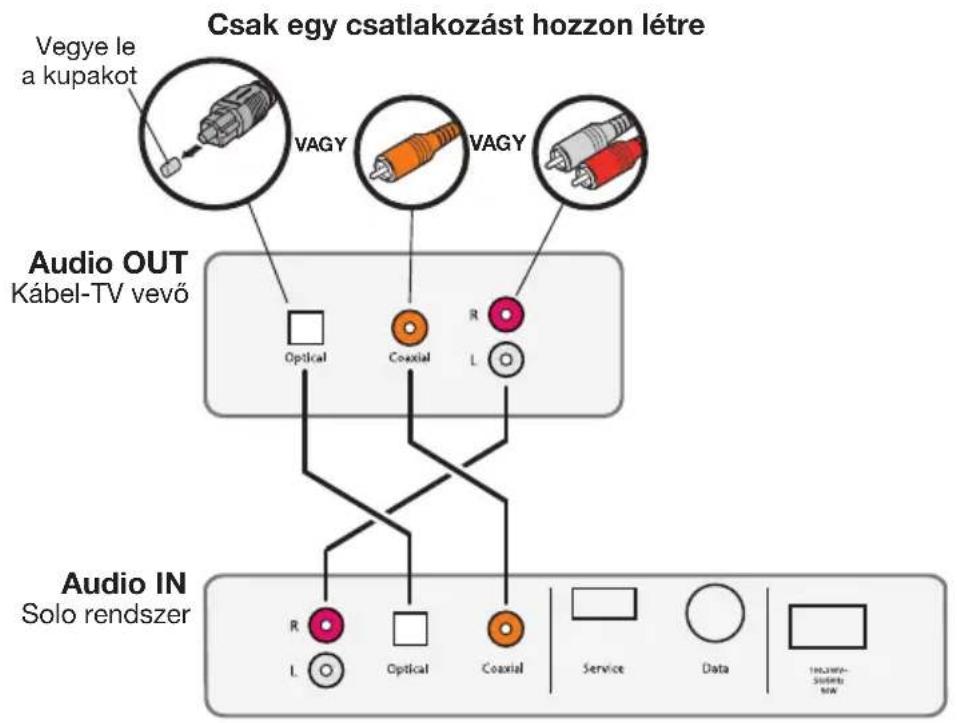

Csatlakoztatás kábel-TV vevő hangkimenetéhez

Ha nem szeretné csatlakoztatni a TV-készüléket a rendszerhez, a kábel-TV vevő egyik hangkimenetét is csatlakoztathatja a Solo rendszerhez. Ügyeljen arra, hogy csak egy hangcsatlakozást hozhat létre.

FIGYELMEZTETÉS: Ha digitális optikai kábellel végzi el a csatlakoztatást, olvassa el a „Fontos tudnivalók az optikai kábel csatlakoztatásához” részt a 11. oldalon.

Csak egy csatlakozást hozzon létre Vegye le a kupakot VAGY VAGY Audio OUT Kábel-TV vevő Optical Coaxial R L Audio IN Solo rendszer R L Optical Coaxial Service Data 16200- Solenos MW

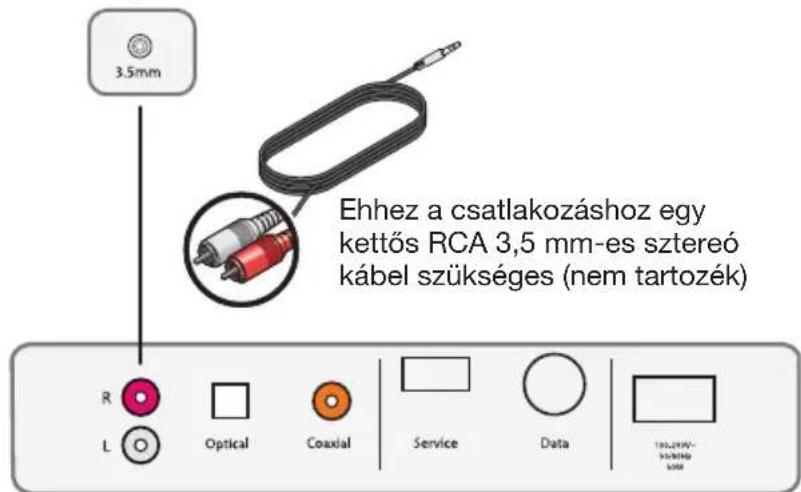

Csatlakoztatás TV fejhallgatókimenetéhez

Ha a TV csak egy fejhallgatóaljzattal rendelkezik, akkor ezt a hangkimenetet egy egyik végén kettős RCA, másik végén 3,5 mm-es sztereó kábellel csatlakoztathatja a Solo rendszerhez.

A csatlakoztatás után állítsa a TV hangerejét közel a maximális értékre, és a hangerőt a Solo rendszer távvezérlőjével szabályozza.

Audio OUT

TV fejhallgató vagy más hangkimenet

3.5mm Ehhez a csatlakozáshoz egy kettős RCA 3,5 mm-es szteréó kábel szükséges (nem tartozék) R L Optical Coaxial Service Data 100kVA- 500kVA- 500M

Audio IN

Solo rendszer

Alternatív csatlakoztatási lehetőségek

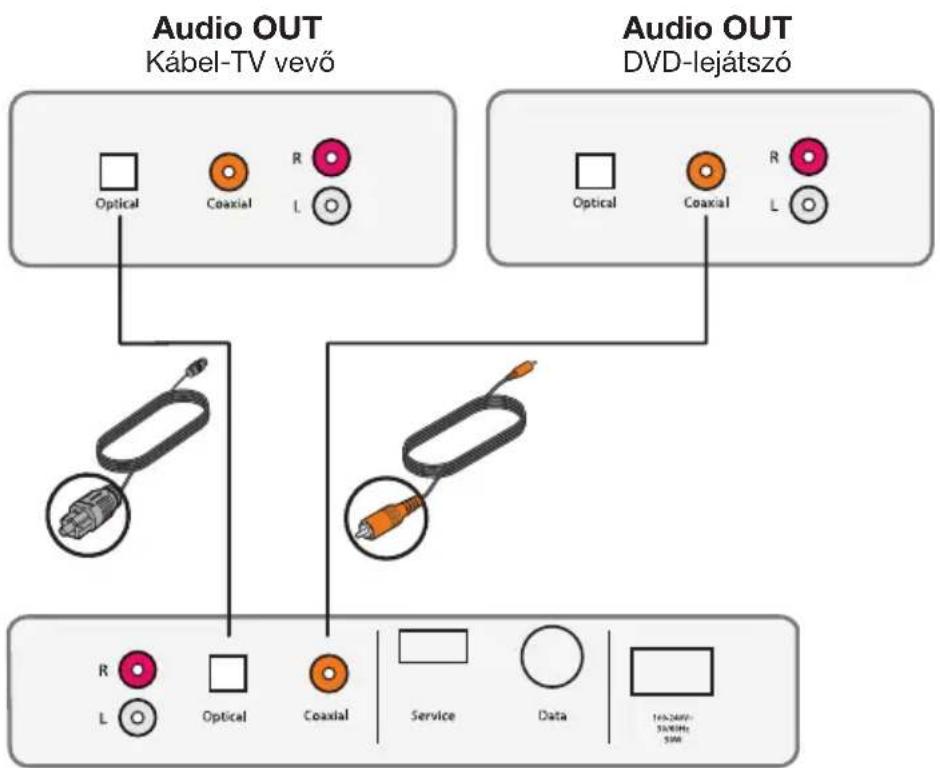

Több eszköz csatlakoztatása a Solo rendszerhez

Ha a TV-készülékhez valamilyen eszközt, például egy DVD-lejátszót csatlakoztatott, előfordulhat, hogy a TV nem továbbítja a DVD-lejátszóról érkező hangot a TV hangkimenetére. A Solo rendszer megoldást kínál erre a problémára. A Solo rendszerhez akár három eszközt is csatlakoztathat, különböző típusú hangkábellel. Az alábbi ábrán például egy kábel-TV vevő és egy DVD-lejátszó látható a Solo rendszerhez csatlakoztatva.

Megjegyzés: Előfordulhat, hogy ez az alternatív csatlakoztatási módszer nem működik az Ön eszközével, mert bizonyos eszközök, például a kábel-TV/műholdas vevők mindig bekapcsolva maradnak. Ha egyszerre több eszközt csatlakoztatott a Solo rendszerhez, mindig csak azt az eszközt kapcsolja be, amelyiket használni szeretne; a többit kapcsolja ki.

FIGYELMEZTETÉS: Ha digitális optikai kábellel végzi el a csatlakoztatást, olvassa el a „Fontos tudnivalók az optikai kábel csatlakoztatásához” részt a 11. oldalon.

Audio IN Solo rendszer

Távvezérlő

A Solo TV-hangrendszer a kisméretű távvezérlő segítségével egyszerűen kezelhető. Irányítsa a távvezérlőt a rendszer előlapja felé, és nyomja meg a megfelelő gombokat.

A hangrendszer be-ki kapcsolása A rendszer hangosítása (+) A rendszer halkítása (-) A rendszer elnémítása, illetve a hang visszakapcsolása

Rendszer állapotjelző

A rendszer állapotjelző alapján állapítható meg, be van-e kapcsolva a rendszer, és hogy a működése során milyen állapotban van.

Rendszer állapotjelző

A rendszer állapota:

Nem világít ....Rendszer kikapcsolva (készenléti állapotban)

Zölden világít ......Bekapcsolva

Zölden villog (gyorsan) ......A rendszer elnémítva

Zölden villog (nagyon gyorsan) ......Hangerő módosítása

Borostyán színnel világít ......Csökkentett mélyhangzás

Pirosan világít ....Rendszerhiba – hívja a Bose ügyfélszolgálatát

A mélyhangok csökkentése

A Solo rendszer elhelyezésétől vagy a lejátszott műsorszámtól függően előfordulhat, hogy a rendszer a kívánatosnál erősebben szólaltatja meg a mély hangokat.

Csökkentett mélyhangzás kiválasztása

1. Irányítsa a távvezérlőt a rendszer felé.

2. Nyomja meg és tartsa lenyomva a Némitás gombot addig amíg az alábbi nem történik:

A rendszer elnémítja a hanglejátszást, három csökkenő magasságú (mélyülő) hangjelzést ad ki, majd a borostyán színű állapotjelző fény (19. oldal) háromszor felvillan. A hangerő visszatér, és az állapotjelző fény folyamatos borostyán színnel világít.

1. Engedje fel a Némítás gombot.

Visszatérés a normál mélyhang-beállításhoz

1. Irányítsa a távvezérlőt a rendszer felé.

2. Nyomja meg és tartsa lenyomva a Némítás gombot addig amíg az alábbi nem történik:

A rendszer elnémítja a hanglejátszást, három emelkedő magasságú (magasodó) hangjelzést ad ki, majd a zöld színű állapotjelző fény (19. oldal) háromszor felvillan. A hangerő visszatér, és az állapotjelző fény folyamatos zöld színnel világít.

1. Engedje fel a Némítás gombot.

Univerzális távvezérlő (opcionális)

A Bose-tól beszerezhető univerzális távvezérlővel nemcsak ezt a rendszert, hanem a TV-készülékét és a hozzá csatlakoztatott egyéb eszközöket is vezérelheti. További tájékoztatásért forduljon a Bose Corporation céghez vagy a helyi forgalmazóhoz. Nézze meg a dobozban található címlistát.

Harmadik fél távvezérlőjének használata

Harmadik fél távvezérlője, például a dekóderhez kapott távvezérlő is beprogramozható a Solo rendszer vezérlésére.

Állítsa be a dekóderhez kapott távvezérlőt a használati útmutatója alapján TV vezérlésére. Amikor meg kell adnia az eszközkódot, keresse meg a Bose rendszerhez tartozó kódot a távvezérlőhöz mellékelt használati útmutatóban. A beprogramozott távvezérlőnek képesnek kell lennie az olyan alapvető funkciók vezérlésére, mint a be-ki kapcsolás és a hangerő-szabályozás.

Hibaelhárítás

ProblémaTeendő
A TV alapja nem fér rá a rendszer tetejére.	Máshová helyezze a hangrendszert, például egy nyitott polcra a TV alatt.Ha lehetséges, szerelje fel a TV-t a falra a hangrendszer felett.
A rendszer nem kapcsol be	Ellenőrizze, hogy a hálózati csatlakozózsinór mindkét vége megfelelően csatlakozik-e.Ellenőrizze, hogy a hálózati csatlakozózsinór működő elektromos hálózati aljzathoz csatlakozik-e. Ha a hálózati aljzathoz egy kapcsoló tartozik, ellenőrizze, hogy a kapcsoló bekapcsolt állásban van-e, vagy próbálja ki az aljzatot egy lámpával.Indítsa újra a rendszert: húzza ki a hálózati csatlakozózsinórt legalább egy percre. Dugja be újra a hálózati csatlakozózsinórt, és figyelje, hogy a rendszer két hangjelzéssel nyugtázza-e a bekapcsolást.
Nincs hang. • Ellenőrizze, hogy a hangrendszter be van-e kapcsolva, és világít-e a működésjelző (folyamatos zöld fénnyel).Ellenőrizze, nincs-e elnémítva a hangrendszter.Növelje a hangerót.Ellenőrizze, jól van-e csatlakoztatva a hangkábel, és erősítse meg a csatlakozást a hangrendszeren és a TV-n.Ellenőrizze, be van-e kapcsolva a TV, és a megfelelő bemenet van-e beállítva rajta.Ha digitális hangcsatlakozást használ, ellenőrizze, hogy a digitális hangkimenetet nem tiltotta-e le a TV-n. Információkat a TV-készülék használati útmutatójában talál.Ha digitális hangcsatlakoztatásra nincs mód, használjon analóg sztereó hangcsatlakoztatást.Ha a hangrendszter VARIABLE (VAR) feliratú TV-kimenethez csatlakozik, akkor győződjön meg róla, hogy a TV belső hangszórói ki vannak kapcsolva, és a TV nincs lehalkítva vagy elnémítva.A hallgatni kívánt hangforrás kivételével a Solo rendszerhez csatlakoztatott összes eszközt kapcsolja ki.
A távvezérlő nem működik, vagy akadozik a működése.	Ellenőrizze, hogy az elem jól van-e behelyezve, és nem kell-e kicserélni. Lásd a „Távvezérlő elemének cseréje” részt a 22. oldalon.Gombnyomáskor a hangrendszter felé irányítsa a távvezérlőt.Ellenőrizze, felvillan-e a hangrendszter állapotjelzője, amikor megnyomja a távvezérlő hangerő- vagy némítógombját.
A hang túl erősen szól, túl sok a mélyhang	A mélyhang-beállítás segítségével csökkentse a mélyhangok mennyiségét. Lásd a „A mélyhangok csökkentése” részt a 20. oldalon.Módosítsa a rendszer helyzetét vagy irányát. Bizonyos helyzetekben előfordulhat, hogy a rendszer több mélyhangot ad ki. Lásd az Irányelvek az elhelyezéshez részt a 7. oldalon.
A hang torz. • Ellenőrizze, megfelelően csatlakozik-e a kábel a Solo rendszerhez és a TV-hez.Ha a hangrendszter VARIABLE (VAR) feliratú TV-kimenethez csatlakozik, akkor csökkentse a TV hangerejét.A TV megkerülésével csatlakoztassa a rendszert közvetlenül a hangforráshoz az Alternatív csatlakoztatási módszerek valamelyikével (16. oldal).
A hang a TV-ből hallható.	Kapcsolja ki a TV belső hangszóróit.Állítsa be a TV hangerejét.
A rendszer állapotjelzője pirosan világít.	Rendszerhiba. Hívja a Bose ügyfélszolgálatát.

Ápolás és karbantartás

A távvezérlő elemének cseréje

Ha a távvezérlő nem működik, vagy már csak kis távolságból használható, akkor ki kell cserélni az elemét.

FIGYELEM: Az elemet (vagy elemeket) tartsa távol a gyermekektől. Az elem helytelen használata tüzet vagy kémiai égést okozhat. Az elemet ne szedje szét, ne hevítse 100 C fölé és ne próbálja meg elégetni. A használt elemet azonnal kezelje hulladékként. Elemcseréhez kizárólag megfelelő típusú és modellszámú elemet használjon.

1. Egy pénzérme segítségével kissé forgassa el az elemfedelet az óramutató járásával ellentétes irányba.

1. Vegye le a fedelet, és helyezzen be új elemet (CR2032 vagy DL2032 típusút) sima oldalával felfelé, ahol a plusz (+) jel látható.

1. Helyezze vissza az elemfedelet, és az óramutató járásával egyező irányba forgatva pattintsa vissza a helyére.

• A hangszóró felületét puha, száraz kendővel tisztítsa.
• Ne használjon sprayt a hangszóró közelében. Ne használjon hígítót, vegyszert vagy olyan tisztítószert, amely alkoholt, ammóniát vagy maró hatású összetevőt tartalmaz.
• Ügyeljen arra, hogy ne kerülhessen folyadék a rendszer nyílásaiba.
• A hangszóró rácspaneljei nem igényelnek speciális ápolást, de ha szükséges, kefefejet használva óvatosan kiporszívózhatja őket.

Ügyfélszolgálat

Ha a probléma megoldásához további segítségre van szüksége, forduljon a Bose ügyfélszolgálatához. Az ehhez szükséges információkat a Solo TV-hangrendszerhez mellékelt lapon találja.

Csak USA: hívja a 800-901-0472 számot.

Korlátozott garancia

A Bose® Solo TV-hangrendszerre korlátozott garancia vonatkozik. A korlátozott garancia részletes leírását megtalálhatja a termékhez kapott termékregisztrációs lapon. A regisztrálás lépéseit ez a regisztrációs kártya tartalmazza. A regisztráció elmulasztása nem befolyásolja a korlátozott garanciára való jogosultságát.

Műszaki adatok

Áramellátási paraméterek

100–240 V\~ 50/60 Hz, 50 W

Méretek

527 mm (szé.) x 311 mm (mé.) x 76 mm (ma.)

Tömeg

4,6 kg
