KÄYTTÖOHJE Solo TV BOSE

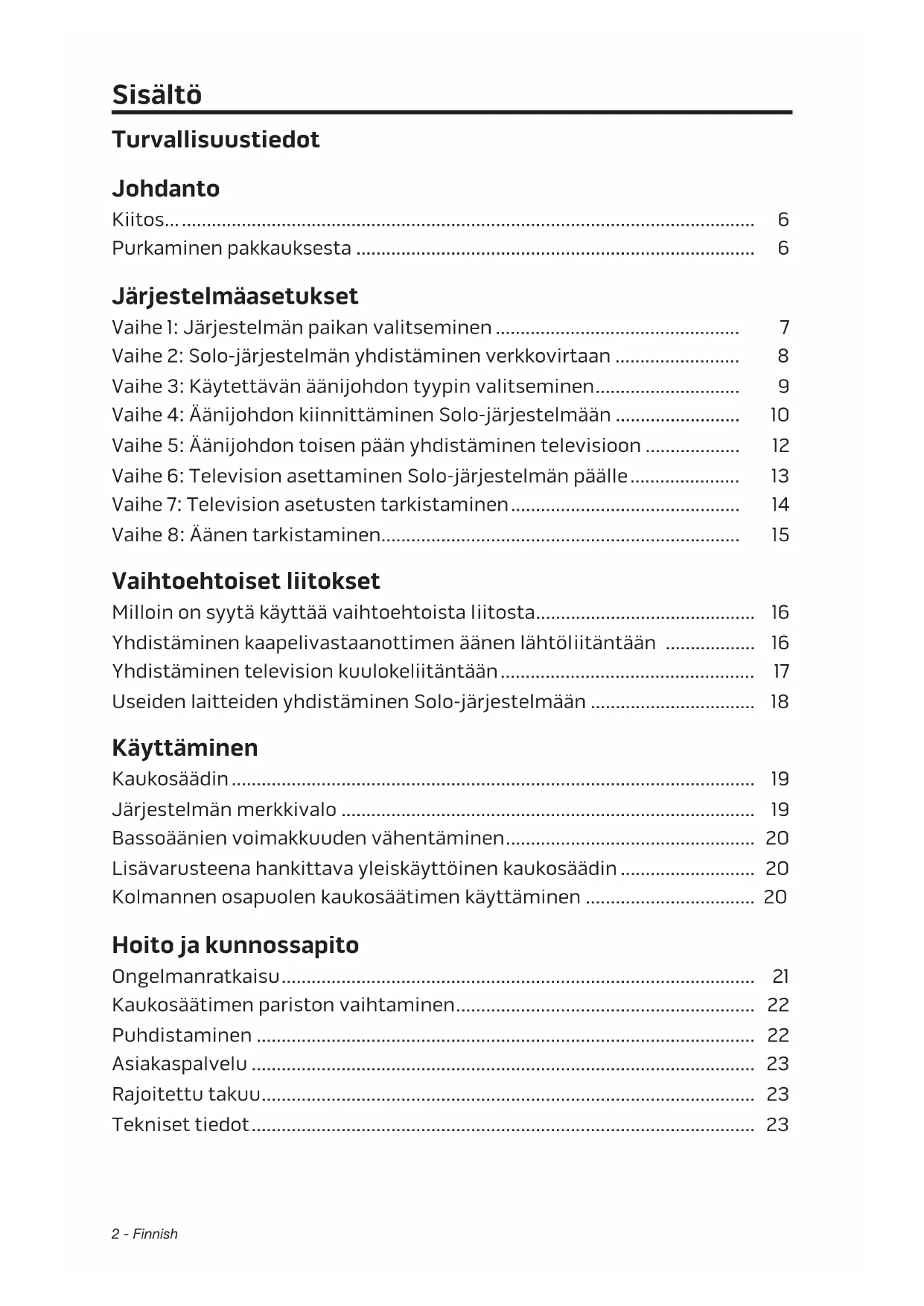

Purkaminen pakkauksesta 6

Järjestelmäasetukset

Vaihe 1: Järjestelmän paikan valitseminen 7

Vaihe 2: Solo-järjestelmän yhdistäminen verkkovirtaan 8

Vaihe 3: Käytettävän äänijohdon tyypin valitseminen....9

Vaihe 4: Äänijohdon kiinnittäminen Solo-järjestelmään .... 10

Vaihe 5: Äänijohdon toisen pään yhdistäminen televisioon ...... 12

Vaihe 6: Television asettaminen Solo-järjestelmän päälle.... 13

Vaihe 7: Television asetusten tarkistaminen.... 14

Vaihe 8: Äänen tarkistaminen.... 15

Vaihtoehtoiset liitokset

Milloin on syytä käyttää vaihtoehtoista liitosta.... 16

Yhdistäminen kaapelivastaanottimen äänen lähtöliitäntään 16

Yhdistäminen television kuulokeliitäntään 17

Useiden laitteiden yhdistäminen Solo-järjestelmään 18

Käyttäminen

Kaukosäädin.... 19

Järjestelmän merkkivalo 19

Bassoäänien voimakkuuden vähentäminen.... 20

Lisävarusteena hankittava yleiskäyttöinen kaukosäädin 20

Kolmannen osapuolen kaukosäätimen käyttäminen 20

Hoito ja kunnossapito

Ongelmanratkaisu 21

Kaukosäätimen pariston vaihtaminen.... 22

Puhdistaminen 22

Asiakaspalvelu 23

Rajoitettu takuu.... 23

Tekniset tiedot 23

Lue tämä käyttöohje

Perehdy tähän käyttöohjeeseen ja noudata sitä huolellisesti. Siinä kerrotaan laitteiston käyttämisestä ja annetaan tietoja sen kehittyneiden ominaisuuksien käyttämisestä. Säästä tämä käyttöohje tulevaa käyttöä varten.

Kaikkia Bose-tuotteita käytettäessä on noudatettava paikallisia ja kansallisia määryksiä.

VAROITUS SÄHKÖISKUN VAARA ÄLÄ AVAA VAROITUS: SÄHKÖISKUN VAARAN EHKÄISEMISEKSI ÄLÄ IRROTA SUOJUSTA (TAI TAKAPANEELIA). LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN ITSE KORJATTAVISSA OLEVIA OSIA. HUOLLON SAA SUORITTAA AINOASTAAN PÄTEVÄ HUOLTOHENKILOSTÖ.

Nuolisalama ja tasasivuinen kolmio varoittavat käyttäjää laitteen sisällä olevasta vaarallisesta eristämättömästä jännitteestä ja sähköiskun vaarasta.

Tasakulmaisen kolmion sisälläoleva huutomerkki muistuttaa käyttäjää tärkeistä käyttö- ja huolto-ohjeista, jotka ovat tässä käyttöohjeessa.

VAROITUS: Tämä laite sisältää magneetin. Jos mielessäsi on kysymyksiä vaikutuksesta lääketieteelliseen implantiin, ota yhteys lääkäriin.

VAROITUS: Laitteessa on pieniä osia. Ne voivat aiheuttaa tukehtumisvaaran. Ei sovellu alle 3-vuotiaiden lasten käytettäväksi.

VAARA:

• Älä aseta laitetta epävakaalle pinnalle. Muutoin laite putoaa aiheuttaen henkilövahingon tai kuoleman vaaran. Monet varsinkin lasten loukkaantumiset voidaan välttää yksinkertaisten varotoimien avulla.
• Käytä vain valmistajan suosittelemaa jalustaa tai kaappia.
• Aseta laite vain riittävän kestävän huonekalun päälle.
  • Varmista, että laite ei ulotu sen huonekalun ulkopuolelle, jonka päälle se on asetettu.
• Älä aseta laitetta huonekaluun, kuten kaappiin tai kirjahyllyyn, jota ei ole kiinnitetty seinään. Kiinnitä myös laite.
• Älä aseta laitetta sen ja sitä tukevan huonekalun väliin asetetun kankaan tai muun materiaalin päälle.
• Varoita lapsia laitteella leikkimisen vaaroista. Kiellä heitä kiipeämästä huonekalun päälle, jolle laite on asetettu.
• Jos olet epävarma tämän laitteen tai television asentamisesta, ota yhteys ammattiasentajaan.

VAROITUS: Jos lasten annetaan työntää tai vetää tähän laitteeseen yhdistettyä televisiota tai kiivetä sen päälle, se voi kaatua. Tällöin voi aiheutua henkilövahinko tai kuolema. On suositeltavaa kiinnittää televisio kaatumista estävän laitteen avulla vakauden ja turvallisuuden lisäämiseksi.

Turvallisuustiedot

VAARA:

• Älä altista tätä tuotetta sateelle tai kosteudelle tulipalon tai sähköiskun vaaran välttämiseksi.
• Älä sijoita vuotavia, roiskuvia tai nesteitä sisältäviä esineitä, kuten maljakoita, laitteen päälle tai lähelle. Varo, että laitteeseen ei roisku nestettä. Nesteet voivat aiheuttaa vian tai tulipalon vaaran.
• Älä laita laitteen päälle tai lähelle avotulta, esimerkiksi palavaa kynttilää.

VAARA:

• Pidä kaukosäätimen paristo poissa lasten ulottuvilta. Jos paristoa käsitellään väärin, voi aiheutua tulipalo tai kemiallinen palovamma. Älä lataa uudelleen, pura tai polta niitä tai kuumenna lämpötilaan yli 100 °C. Käsittele käytöstä poistettuja paristoja oikein. Vaihda pariston tilalle uusi samanlainen paristo.
• Älä niele paristoa. Muutoin on olemassa kemiallisen palovamman saamisen vaara. Laitteen mukana toimitetussa kaukosäätimessä on nappiparisto. Jos nappiparisto niellään, voi aiheutua vakavia sisäisiä palovammoja jo kahden tunnin kuluessa, ja seurauksena voi olla kuolema. Pidä uudet ja käytetyt paristot poissa lasten ulottuvilta. Jos paristokotelo ei sulkeudu kunnolla, lopeta laitteen käyttäminen ja pidä se poissa lasten ulottuvilta. Jos epäilet, että paristo on nielty tai niitä on joutunut kehon sisään, ota heti yhteys lääkäriin.
• Virheellisesti paikoilleen asetettu paristo voi räjähtää. Käytä vain esimerkiksi UL-hyväksyttyä 3 voltin CR2032- tai DL2032-litiumparistoa.

VAROITUS: Älä tee muutoksia järjestelmään tai sen varusteisiin. Ilman lupaa tehdyt muutokset voivat vaarantaa turvallisuuden, yhdenmukaisuuden vaatimusten kanssa ja järjestelmän tehokkuuden sekä mitätöidä takuun.

Huomautuksia:

• Jos laitteesta katkaistaan virta pistorasian virtakytkimen avulla, tähän kytkimeen on päästävä helposti käsiksi.
• Tätä tuotetta on käytettävä sisätiloissa. Sitä ei ole suunniteltu ulkona, ajoneuvoissa tai veneissä käytettäviksi, eikä ulkona käyttämistä ole testattu.
  • Tämän laitteen tarra on sen pohjassa tai takaosassa.

Hävitä käytetyt paristot paikallisten viranomaisten ohjeiden mukaisesti. Ei saa polttaa.

Tämä tuote täyttää kaikkien tarvittavien EU-direktiivien vaatimukset. Täydellinen vaatimustenmukaisuusvakuutus on osoitteessa www.bose.com/compliance.

Myrkyllisten tai vaarallisten aineiden tai alkuaineiden nimet ja sisältö
Osan nimi	Myrkylliset tai vaaralliset aineiden tai alkuaineet
	Lyijy (Pb)	Elohopea (Hg)	Kadmium (Cd)	Kuusiarvoinen (CR(VI))	Polybrominoitu bifenyyli (PBB)	Polybrominoitu difenyylieetteri (PBDE)
PCB-yhdisteet X 0 0 0 0 0
Metalliosat X 0 0 0 0 0 0
Muoviosat 0 0 0 0 0 0
Kaiuttimet X 0 0 0 0 0 0
Johdot X 0 0 0 0 0 0
0: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tästä materiaalista valmistetuissa osissa alle SJ/T 11363-2006 -raja-arvon.
X: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tästä materiaalista valmistetuissa osissa yli SJ/T 11363-2006 -raja-arvon.

Tärkeitä turvaohjeita

1. Lue nämä ohjeet.
2. Säilytä nämä ohjeet.
3. Huomioi kaikki varoitukset.
4. Noudata kaikkia ohjeita.
5. Älä käytä tätä laitetta veden lähettyvillä.
6. Puhdista ainoastaan kuivalla pyyheliinalla.
7. Älä sulje tuuletusaukkoja. Asenna se valmistajan ohjeiden mukaisesti.
8. Älä sijoita laitetta minkään lämmönlähteen kuten lämpöpattereiden, lämpövaraajien, uunien tai muiden lämpöä tuottavien laitteiden (vahvistimet mukaan lukien) lähelle.
9. Sijoita virtajohto siten, ettei sen yli kävellä eikä se ole puristuksissa pistokkeen, muuntajan tai laitteen virtajohdon kiinnityspisteen läheisyydessä.
10. Käytä ainoastaan valmistajan määrittämiä lisävarusteita.
11. Irrota laite pistorasiasta ukkosmyrskyjen aikana ja laitteen ollessa pidemmän aikaa käyttämättömänä.
12. Vain koulutettu huoltohenkilöstö saa tehdä huoltotyöt. Jos laite vaurioituu, se on huollettava.

HUOMAUTUS: Tämä laite on testattu ja todettu luokan B digitaalilaitetta koskevien FCC:n sääntöjen osan 15 rajoitusten mukaiseksi. Nämä rajoitukset on tarkoitettu antamaan kohtuullinen suoja haitallisia häiriöitä vastaan kotioloissa. Tämä laite tuottaa, käyttää ja voi säteillä energiaa radiotaajuudella, ja jos sitä ei ole asennettu tai käytetä ohjeiden mukaan, se voi aiheuttaa vahingollista häirintää radioliikenteelle. Kuitenkaan ei voida taata, ettei missään yksittäisessä asennuksessa aiheutuisi häiriöitä. Mikäli voidaan osoittaa sammuttamalla ja käynnistämällä laite, että se häiritsee haitallisesti radio- tai televisiovastaanotinta, on suositeltavaa, että häiriö yritettäisiin poistaa jollain seuraavista tavoista:

• Suuntaa vastaanottoantenni toisin tai siirrä se toiseen paikkaan.
• Siirrä laite ja vastaanotin kauemmas toisistaan.
• Yhdistä laite eri pistorasiaan kuin missä vastaanotin on.
• Kysy neuvoa jälleenmyyjältä tai kokeneelta radio- tai tv-asentajalta.

Tähän laitteeseen tehtävät Bose Corporationin hyväksymättömät muutokset voivat mitätöidä käyttäjälle annetun luvan käyttää tätä laitetta.

Tämä laite täyttää Kanadan B-luokan ICES-003-määräykset.

Säilytä tiedot.

Sarja- ja mallinumerot näkyvät pohjapaneelissa.

Sarjanumero:

Mallinumero: ____

Ostopäivä:

On suositeltavaa säilyttää ostokuitti tämän käyttöohjeen välissä.

DOLBY. DIGITAL

Valmistettu Dolby Laboratoriesin myöntämällä lisenssillä. Dolby ja kaksois-D-symboli ovat Dolby Laboratoriesin tavaramerkkejä.

©2013 Bose Corporation. Mitään osaa tästä julkaisusta ei saa kopioida, muokata, jaella tai käyttää ilman julkaisijan etukäteen antamaa kirjallista lupaa.

Kiitos...

Kiitos Bose® Solo TV -äänijärjestelmän valitsemisesta kotiisi. Tämä tyylikäs huomaamaton kaiutinjärjestelmä sopii useimpien enintään 32-tuumaisten ja monien enintään 42-tuumaisten televisioiden alle. Se tuottaa upeaa ääntä, joten saat paremman katseluelämyksen. Lisäksi se näyttää tyylikkäältä.

Purkaminen pakkauksesta

Avaa pakkaus varovasti. Tarkista, että pakkaus sisältää kaikki tässä näkyvät osat:

Bose Solo TV -äänijärjestelmä Kaukosäädin

Virtajohto Laitteen mukana toimitetaan maassasi käytettävä sähköjohto.

Optinen dgitaalinen äänikaapeli

Analoginen stereoäänikaapeli

Koaksiaalinen äänikaapeli

Jos joku osa näyttää vaurioituneen, älä yritä käyttää sitä. Ilmoita asiasta heti valtuutetulle Bosen jälleenmyyjälle tai soita Bosen asiakaspalveluun. Yhteystiedot ovat pakkauksessa.

Säästä pakkaus ja kaikki pakkausmateriaalit. Niitä tarvitaan kuljetettaessa laitetta turvallisesti.

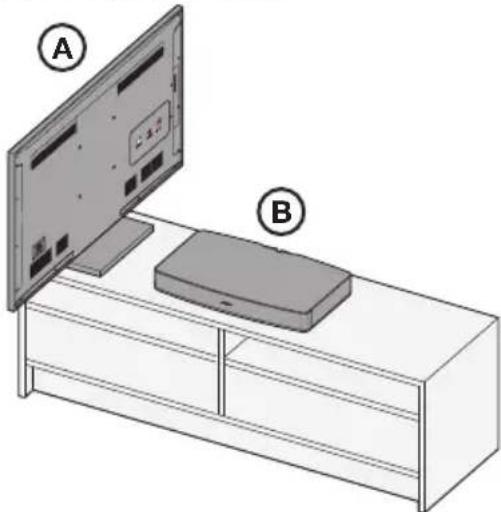

Vaihe 1: Järjestelmän paikan valitseminen

A. Siirrä televisio syrjään. Käännä se ympäri, jotta näet liitännät.
B. Aseta Solo-järjestelmä paikkaan, jossa televisio oli.

Paikan valitseminen:

• Bose Solo -järjestelmä on suunniteltu enintään 18 kg painavia televisioita varten, joiden jalusta on korkeintaan 508 mm (20") leveä ja 260 mm (10 ^1/4 ") syvä. Monet 42" ja useimmat 32" televisiot täyttävät nämä vaatimukset.
• Television keskiosan tulee siijaita järjestelmän päällä. Se ei saa roikkua reunojen yli.
• Jos television alaosa on liian suuri mahtuakseen järjestelmän päälle, aseta äänijärjestelmä toiseen paikkaan, kuten avoimeen hyllyyn television alle, mutta riittävän lähelle televisiota, jotta äänijohto ulottuu siihen. Televisio voidaan myös kiinnittää seinään järjestelmän yläpuolelle.
• Jos äänijärjestelmä asetetaan kaappiin tai hyllylle, aseta järjestelmän etuosa mahdollisimman lähelle hyllyn etureunaa, jotta ääni kuuluu mahdollisimman laadukkaana.

Huomautus: Jos järjestelmä asetetaan nurkkaan, kaappiin tai hyllylle, ääni voi kuulostaa tukkoiselta ja basso voi vaikuttaa jymiselvältä. Bassoäänien vaimentamisesta on lisätietoja Bassoäänien voimakkuuden vähentäminen -kohdassa sivulla 20.

VAROTOIMENPITEET:

• ÄLÄ aseta aseta tämän järjestelmän päälle kuvaputkella varustettua televisiota. Sitä ei ole suunniteltu kävtettäväksi tällaisten televisioiden kanssa.
• Jos television reuna ulottuu järjestelmän reunan ulkopuolelle, televisio voi kaatua ia aiheuttaa loukkaantumisen.
• Jos äänijärjestelmä asetetaan seinään kiinni, varmista, että järjestelmän takaosan ja seinän väljön jää vähintään 2,5 cm tilaa.
  • Varmista, että takapaneelin ilmanvaihtoaukkoja ei tukita.
• Jos television mukana on toimitettu kaatumisen estävä laite, asenna ja säädä se valmistajan ohjeiden mukaisesti. On suositeltavaa asentaa kaatumista estävä laite, kun televisiota käytetään yhdessä tämän laitteen kanssa. Jos television mukana ei toimitettu kaatumista estävää laitetta, voit hankkia sen kodinkonelikkeestä.

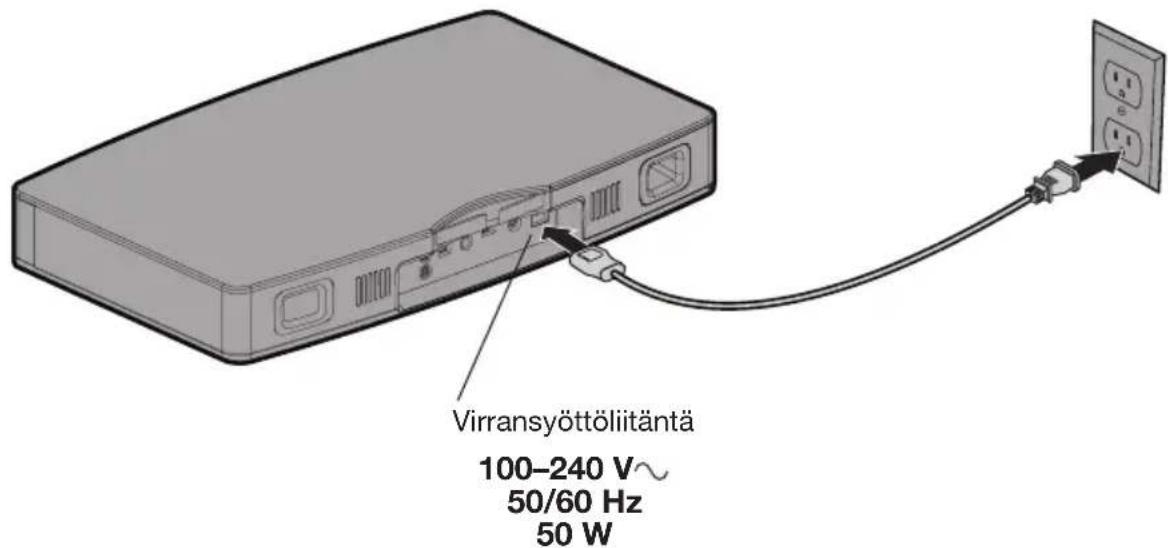

Vaihe 2: Solo-järjestelmän yhdistäminen verkkovirtaan

A. Työnnä virtajohdon toinen pää virtaliitäntään.

B. Työnnä virtapistoke toimivaan pistorasiaan.

Kun virta on kytketty, järjestelmästä kuuluu kaksi äänimerkkiä sen merkiksi, että se on käyttövalmis.

Virransyöttöliitäntä 100-240 V~ 50/60 Hz 50 W

Huomautus: Bose suosittelee varustamaan kaikkien elektroniset laitteiden virransyötöt häiriönpoistajilla. Jännitevaihtelutja -piikit voivat vaurioittaa kaikkien järjestelmiensähköisiä osia.

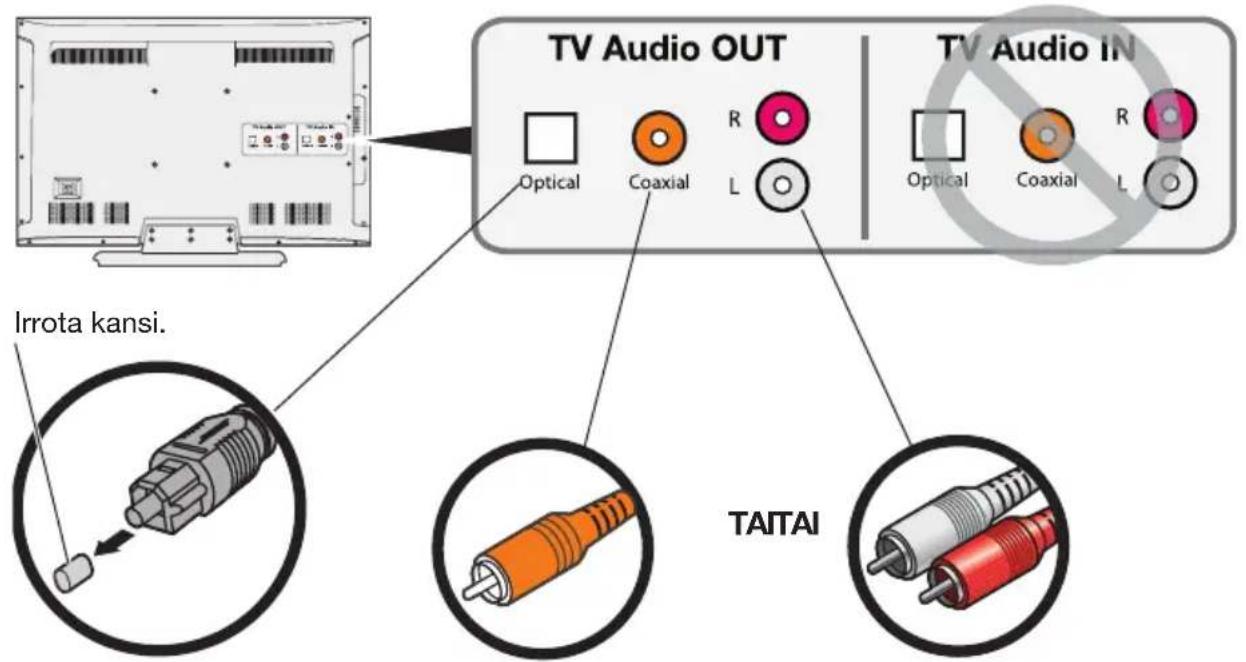

Vaihe 3: Käytettävän äänijohdon tyypin valitseminen

Paikanna television kääntöpuolelta jokin seuraavista äänen lähtöliitännöistä. Valitse käytettävä johto. Pakkauksesta purkamisesta on lisätietoja sivulla 6.

Valitse vain yksi äänen lähtöliitäntä.

Optinen digitaalinen ääni

• Digitaalinen äänilähtö lähettää digitaalisia tietoja optisen kuitukaapelin avulla.
• Jos tällainen liitäntä on käytettävissä, käytä sitä parhaan äänentoiston saavuttamiseksi.

Koaksiaalinen digitaalinen ääni

• Digitaalinen ääniliitäntä 75 ohmin koaksiaalikaapelia varten.
• Jos optista lähtöä ei ole käytettävissä, käytä tätä liitäntää.

Analoginen stereoääni

• Yleisin äänilähtö, jota käytettäessä oikea ja vasen kanava yhdistetään erikseen.
• Jos digitaalista äänilähtöä ei ole käytettävissä, käytä tätä liitäntää.

Vihje: Jos televisiossa ei ole äänen lähtöliitäntöjä, voit käyttää toisen laitteen äänen lähtöliitäntöjä. Jos televisioon on yhdistetty esimerkiksi kaapelitai satelliittivastaanotin, voit yhdistää sen äänen lähtöliitännät Solojärjestelmään. Muista menetelmistä Solo-televisioäänijärjestelmän yhdistämiseksi on lisätietoja Vaihtoehtoiset liitokset -kohdassa sivulla 16.

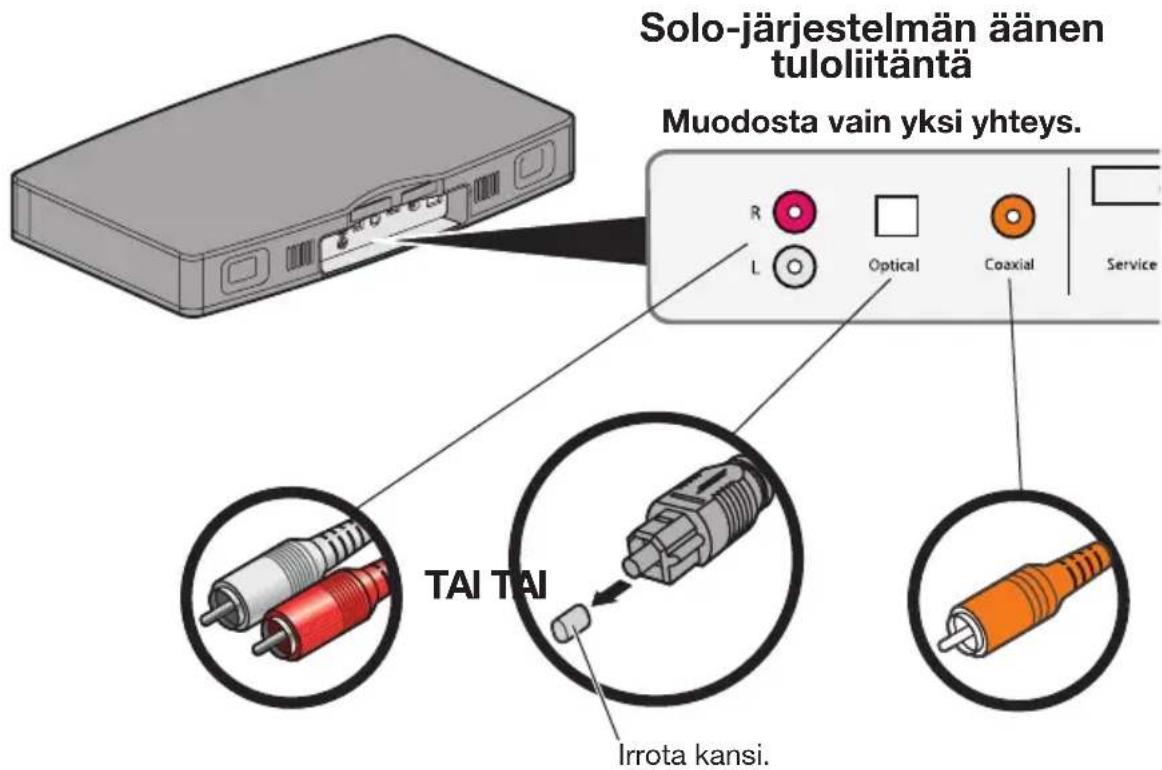

Vaihe 4: Äänijohdon kiinnittäminen Solojärjestelmään

Vihje: Jos valitsit optisen äänijohdon, katso lisätietoja Tärkeitä ohjeita optisen johdon yhdistämisestä -kohdasta sivulta 11.

A. Yhdistä valitun äänijohdon toinen pää Solo-järjestelmän oikeaan äänen tuloliitäntään.

Solo-järjestelmän äänen tuloliitäntä Muodosta vain yksi yhteys. R L Optical Coaxial Service TAI TAI Irrota kansi.

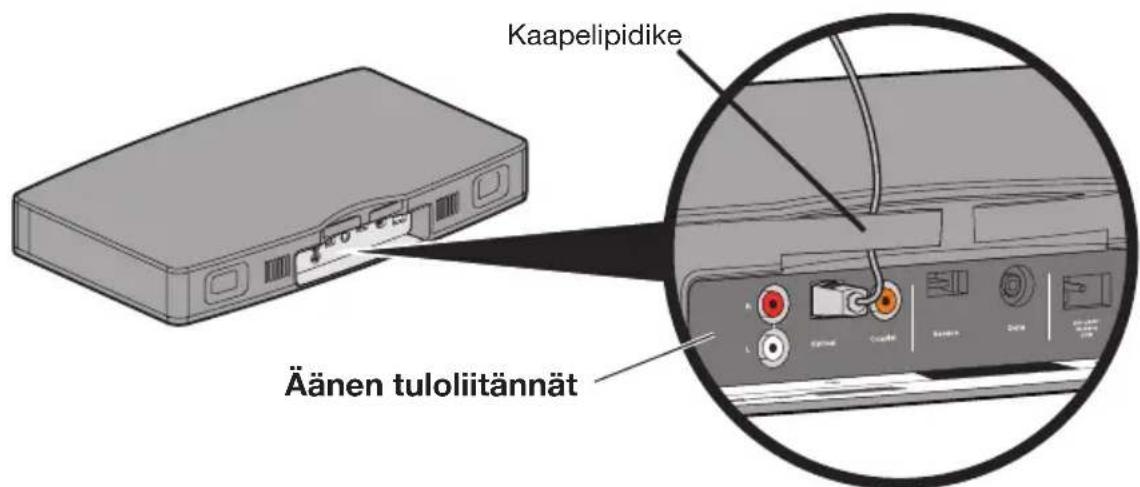

B. Voit halutessasi myös pujottaa johdon johtokiinnikkeen takaa. (Optinen johto, näytetään vain esimerkkinä.)

Kaapelipidike Äänen tuloliitännät

Tärkeitä ohjeita optisen johdon yhdistämisestä

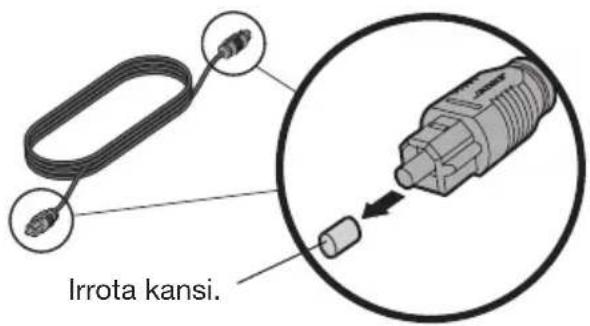

1. Irrota suojus kaapelin molemmista päistä.

Irrota kansi.

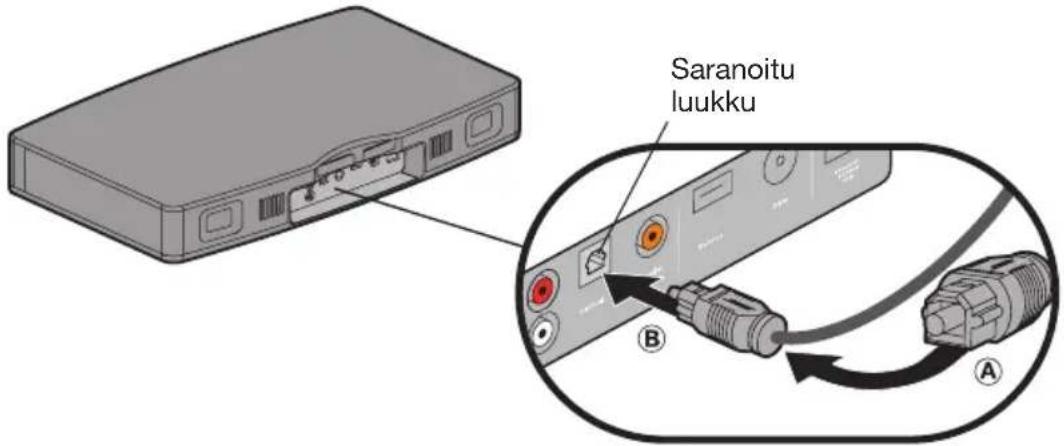

1. Pitele optisen kaapelin tulppaa kuvassa näkyvällä tavalla Ⓐ. Kohdista tulppa optiseen liitäntään ja työnnä tulppa varovaisesti sisään Ⓑ.

Huomautus: Liitännässä on saranoitu luukku, joka kääntyy pois tieltä, kun tulppa asetetaan paikalleen.

Saranoitu luukku B A

VAROITUS: Jos tulppa asetetaan paikalleen väärässä suunnassa, tulppa ja/tai liitäntä voi vaurioitua.

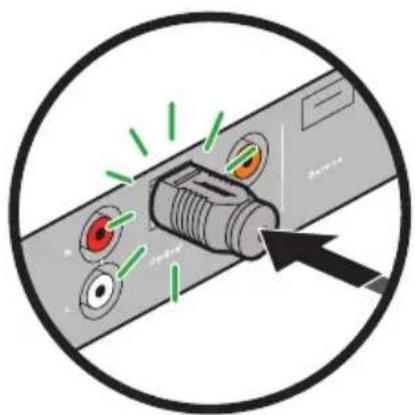

1. Työnnä tulppa liittimeen, kunnes kuulet tai tunnet napsahduksen.

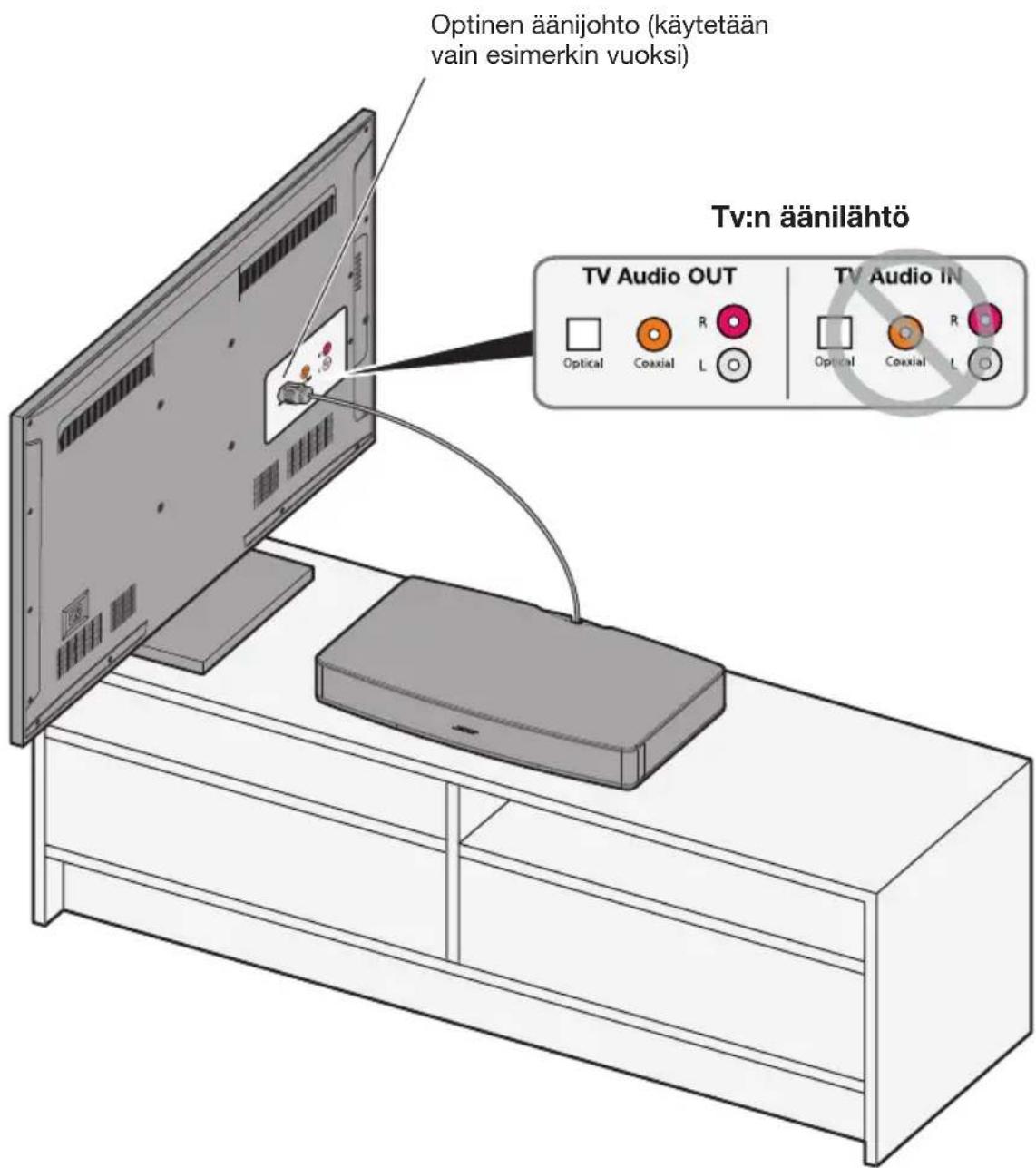

Vaihe 5: Äänijohdon toisen pään yhdistäminen televisioon

A. Paikanna television äänen lähtöliitännät.

B. Yhdistä äänijohdon toinen pää oikeaan äänen lähtöliitäntään.

VAROITUS: Jos käytät optista digitaalista äänijohtoa, kiinnitä liitin oikeaan suuntaan television äänen lähtöliitäntään. Liitin on ehkä käännettävä eri asentoon kuin Solo-järestelmässä.

Optinen äänijohto (käytetään vain esimerkin vuoksi) Tv:n äänilähtö TV Audio OUT Optical Coaxial R L TV Audio IN Optical Coaxial R L

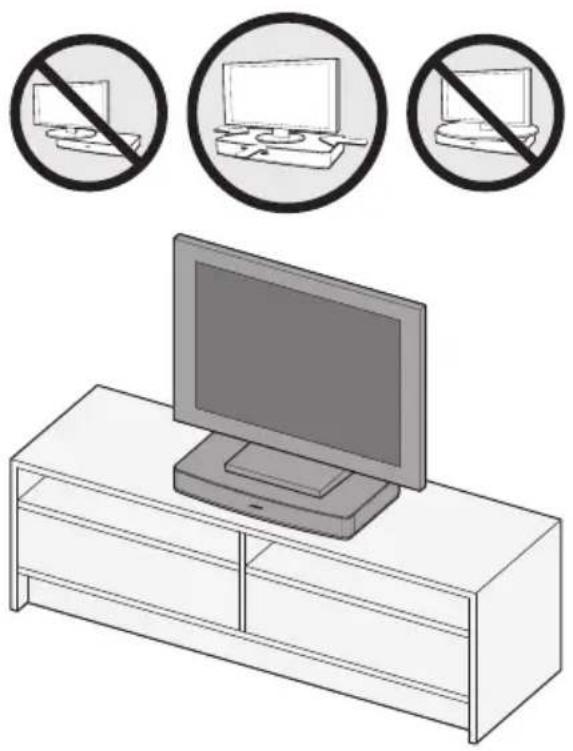

Vaihe 6: Television asettaminen Solo-järjestelmän päälle

Aseta television äänijärjestelmän päälle. Varmista, että television jalusta on sen keskellä. Lisätietoja on paikanvalintaohjeissa sivulla 7.

VAROITUS: Varmista, että television keskiosa tulee tämän laitteen päälle.

• ÄLÄ aseta aseta tämän järjestelmän päälle kuvaputkella varustettua televisiota. Sitä ei ole suunniteltu käytettäväksi tällaisten televisioiden kanssa.
• Jos television reuna ulottuu järjestelmän reunan ulkopuolelle, televisio voi kaatua ja aiheuttaa loukkaantumisen.
• Jos äänijärjestelmä asetetaan seinään kiinni, varmista, että järjestelmän takaosan ja seinän väliin jää vähintään 2,5 cm tilaa.
• Jos television mukana on toimitettu kaatumisen estävä laite, asenna ja säädä se valmistajan ohjeiden mukaisesti. On suositeltavaa asentaa kaatumista estävä laite, kun televisiota käytetään yhdessä tämän laitteen kanssa. Jos television mukana ei toimitettu kaatumista estävää laitetta, voit hankkia sen kodinkoneliikkeestä.

Vaihe 7: Television asetusten tarkistaminen

Voit nauttia Solo TV -äänijärjestelmän äänestä eniten, kun television kaiuttimet mykistetään. Varmista, että ääniasetukset eivät estä äänisignaalin lähtöä.

Huomautus: Tarkista oikeat television ja sen valikoiden asetukset television käyttöohjeesta. Käyttöohjeet ovat yleensä saatavilla valmistajien sivustoissa.

A. Käynnistä televisio.
B. Siirry television valikkoon ja valitse Ääni-, Ääniasetukset- tai Kaiutinasetukset-vaihtoehto.
C. Etsi valikosta kohta, jonka avulla voit poistaa television kaiuttimet käytöstä. Tämän kohdan nimi voi olla esimerkiksi Kaiuttimet käyttöön/pois.
Jos television valikossa ei ole mahdollista mykistää sen kaiuttimia, hiljennä television äänenvoimakkuus kokonaan.
D. Jos käytät optista tai koaksiaalista digitaalista äänilähtöä, paikanna valikosta ääniasetukset, jotka voivat vaikuttaa digitaaliseen äänilähtöön. Käytettävä digitaalinen lähtö on ehkä valittava.
E. Paikanna mahdollinen äänilähdön asetus, kuten Stereo tai 5.1-kanavaisen äänen lähtö. Joudut ehkä valitsemaan tämän asetuksen, jotta äänilähtö on käytössä.

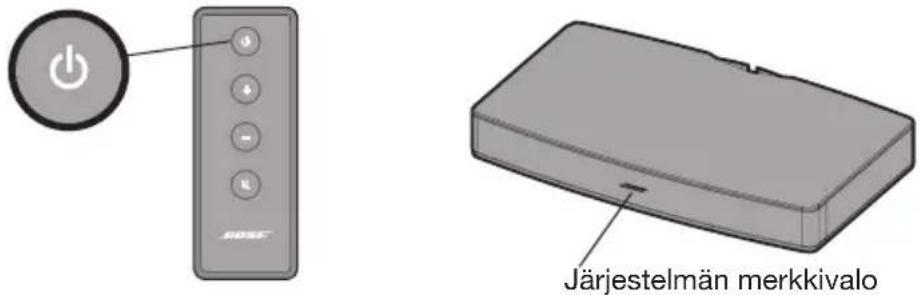

Vaihe 8: Äänen tarkistaminen

A. Paina Solo-järjestelmän kaukosäätimen virtapainiketta.

Varmista, että järjestelmän tilamerkkivalo palaa vihreänä.

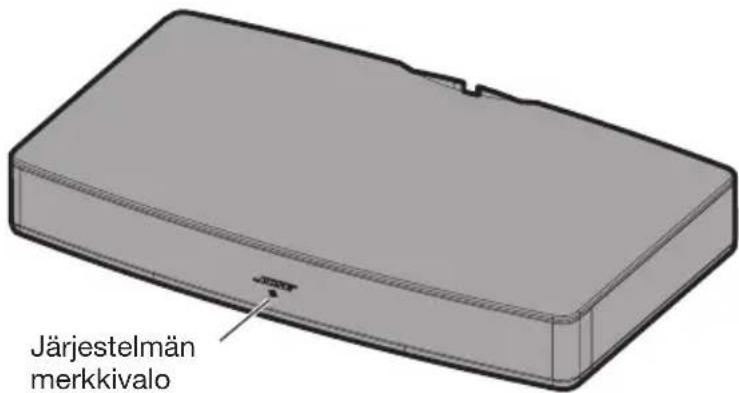

Järjestelmän merkkivalo

B. Varmista, että televisioon on kytketty virta.

C. Tarkista, kuuluuko ääni Solo-järjestelmän kaiuttimista.

Vihje: Voit vahvistaa television mykistyksen painamalla Solo-järjestelmän kaukosäätimen mykistyspainiketta ja tarkistamalla, että televisiosta ei kuulu ääntä. Järjestelmän etupaneelissa näkyvä virtamerkkivalo vilkkuu vihreänä, kun järjestelmän on mykistetty.

Huomautus: Solo-järjestelmän sijoituspaikka tai katseltava televisio-ohjelma voi saada äänen kuulostamaan tukkoiselta tai bassoäänet kuulumaan jymisevinä. Bassoäänien vaimentamisesta on lisätietoja Bassoäänien voimakkuuden vähentäminen -kohdassa sivulla 20.

Jos Solo-järjestelmän kaiuttimista ei kuulu ääntä:

- Varmista, että Solo-järjestelmään on kytketty virta. Järjestelmän tilamerkkivalo (sivu 19) tulee palaa vihreänä etupaneelissa.

- Lisää Solo-järiestelmän äänenvoimakkuutta sen kaukosäätimen avulla.

- Varmista, että äänijohto on yhdistetty television äänilähtöön tai Audio OUT -liitäntään, ei äänen tuloliitäntään eli Audio IN -liitäntään.

- Jos käytössä on optinen digitaalinen äänijohto, varmista, että se on oikein paikallaan. Lisätietoja on Tärkeitä ohjeita optisen johdon yhdistämisestä -kohdassa sivulla 11. Jos ääntä ei kuulu johtojen asennuksen tarkistamisen jälkeen, kokeile toisenlaista ääniliitäntää.

- Muista menetelmistä Solo-äänijärjestelmän yhdistämiseksi on lisätietoja Vaihtoehtoiset liitokset -kohdassa sivulla 16.

Milloin on syytä käyttää vaihtoehtoista liitosta

Jos televisiossa ei ole äänen lähtöliitäntöjä tai jos olet yhdistänyt sen äänen lähtöliitännän Solo-järjestelmään mutta televisio ei lähetä ääntä Solo-järjestelmään, on syytä käyttää vaihtoehtoista liitosta.

Jos suoraan televisioon yhdistetystä Solo-järjestelmästä ei kuulu ääntä, jokin seuraavista vaihtoehtoisista liitoksista voi olla oikea ratkaisu.

• Jos televisiossa ei ole äänen lähtöliitäntöjä tai se ei lähetä ääntä Solojärjestelmään, katso lisätietoja
  Yhdistäminen kaapelivastaanottimen ääniliitäntään -kohdasta jäljempää tai Yhdistäminen television kuulokeliitäntään -kohdasta sivulta 17.
• Jos televisioon yhdistetystä DVD-soittimesta ei kuulu ääntä, katso lisätietoja Useiden laitteiden yhdistäminen Solo-järjestelmään -kohdasta sivulta 18.

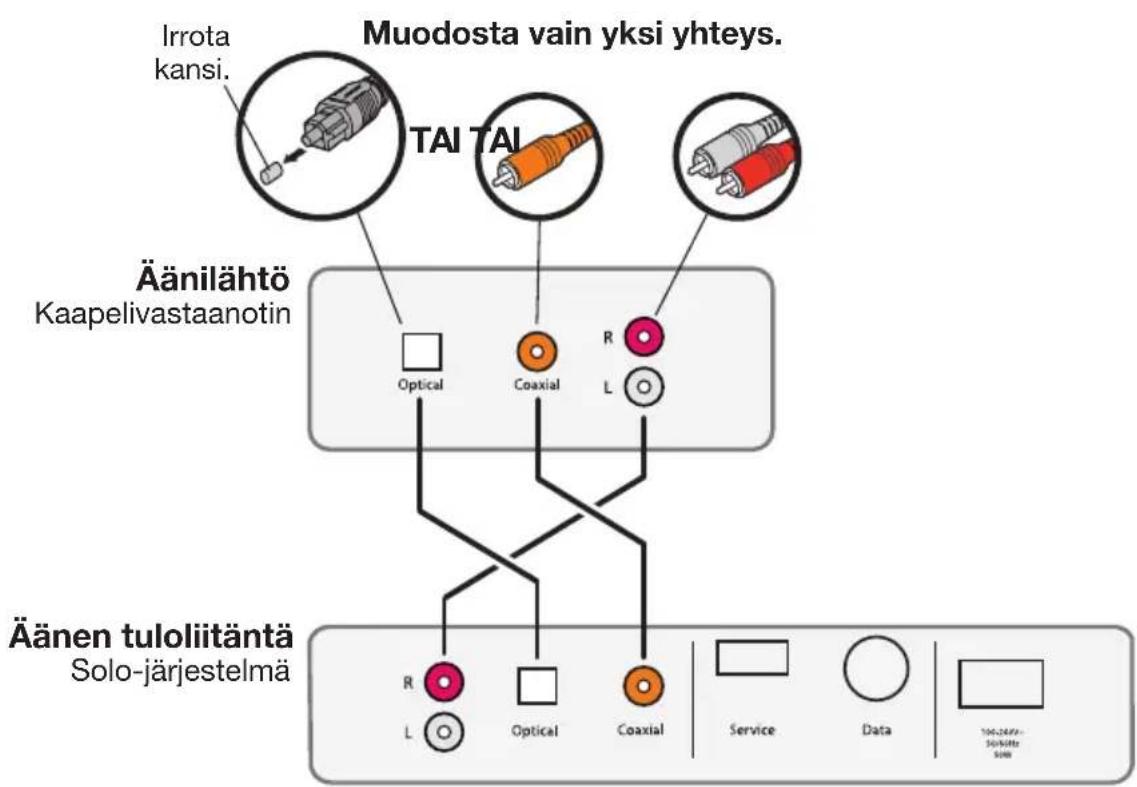

Yhdistäminen kaapelivastaanottimen äänen lähtöliitäntään

Voit yhdistää Solo-järjestelmän television sijasta kaapelivastaanottimen äänen lähtöliitäntään. Yhdistä se vain yhteen ääniliitäntään.

VAROITUS: Jos käytät optista digitaalista ääniliitäntää, katso lisätietoja Tärkeitä ohjeita optisen johdon yhdistämisestä -kohdasta sivulta 11.

Irrota kansi. Muodosta vain yksi yhteys. TAI TAI Äänilähtö Kaapelivastaanotin Optical Coaxial R L Äänen tuloliitäntä Solo-järjestelmä R L Optical Coaxial Service Data 106.249/- Solvitts 500

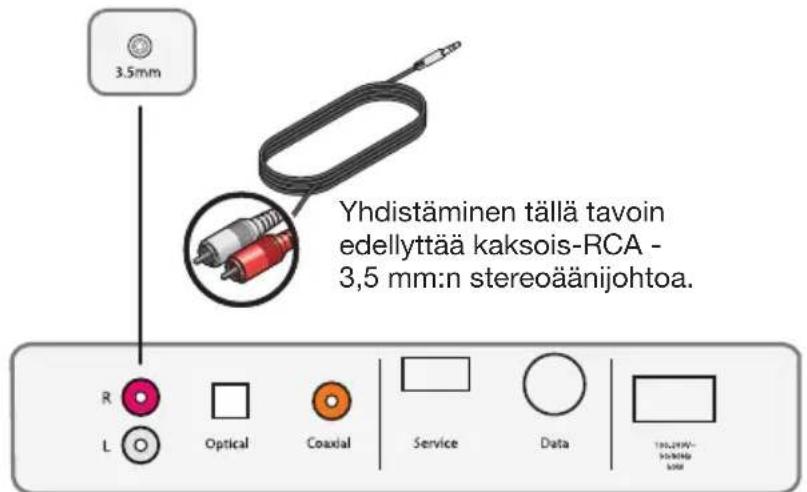

Yhdistäminen television kuulokeliitäntään

Jos televisiossa on vain kuulokeliitäntä, yhdistä Solo-järjestelmä siihen käyttämällä stereojohtoa, jonka toisessa päässä on kaksi RCA-liitintä ja toisessa päässä 3,5 mm:n liitin.

Säädä tämän jälkeen television äänenvoimakkuus lähes suurimmilleen. Säädä äänenvoimakkuutta Solo-järjestelmän kaukosäätimen avulla.

Äänilähtö

Television kuulokeliitäntä tai muu äänilähtö

3.5mm Yhdistäminen tällä tavoin edellyttää kaksois-RCA - 3,5 mm:n stereoäänijohtoa. R L Optical Coaxial Service Data 100,000+- Holding kink

Äänen tuloliitäntä

Solo-järjestelmä

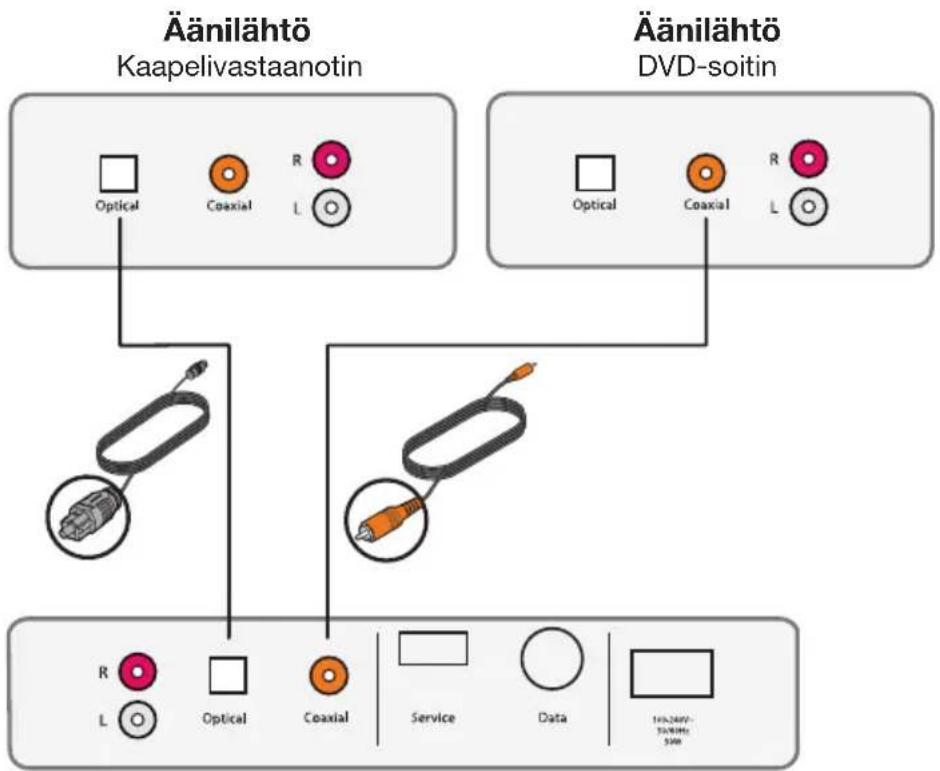

Useiden laitteiden yhdistäminen Solo- järjestelmään

Jos olet yhdistänyt televisioon esimerkiksi DVD-soittimen, DVD-soittimesta lähtevä ääntä ei ehkä välitetä television äänen lähtöliitäntään. Solo-järjestelmä ratkaisee tämän ongelman. Solo-järjestelmään voi yhdistää jopa kolme laitetta käyttämällä erilaisia äänijohtoja. Esimerkiksi seuraavassa kuvassa näkyy DVD-soittimen ja kaapelitelevisiovastaanottimen yhdistämine Solo-järjestelmään.

Huomautus: Tämä vaihtoehtoinen yhdistäminen ei ehkä toimi kotisi laitteiden kanssa, koska virta on aina kytkettynä tiettyihin kaapeli-/satelliittitelevisio vastaanottimiin. Jos Solo-järjestelmään on yhdistetty useita laitteita, käynnistä vain laite, jota haluat käyttää. Sammuta virta muista laitteista.

VAROITUS: Jos käytät optista digitaalista äänilitäntää, katso lisätietoja Tärkeitä ohjeita optisen johdon yhdistämisestä -kohdasta sivulta 11.

Äänen tuloliitäntä
Solo-järjestelmä

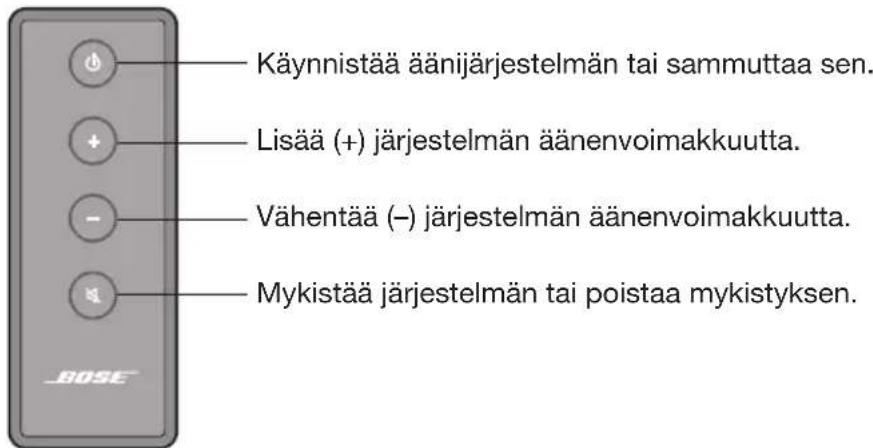

Kaukosäädin

Voit ohjata Solo TV -äänijärjestelmää helposti pienen kaukosäätimen avulla. Tähtää kaukosäätimellä järjestelmän etuosaa ja paina painikkeita.

Käynnistää äänijärjestelmän tai sammuttaa sen. Lisää (+) järjestelmän äänenvoimakkuutta. Vähentää (-) järjestelmän äänenvoimakkuutta. Mykistää järjestelmän tai poistaa mykistyksen.

Järjestelmän merkkivalo

Järjestelmän tilamerkkivalo ilmaisee, mihin järjestelmään on kytketty virta. Lisäksi näet järjestelmän tilan.

Järjestelmän merkkivalo

Järjestelmän tila:

Pois....Järjestelmästä on katkaisu virta (valmiustila) Palaa vihreänä....Järjestelmään on kytketty virta Vilkkuu nopeasti vihreänä....Järjestelmä on mykistetty. Vilkkuu erittäin nopeasti vihreänä....Äänenvoimakkuutta säädetään Palaa oranssina....Bassoäänien voimakkuuden vähentämisasetus Palaa punaisena....Järjestelmävirhe. Ota yhteys Bosen asiakaspalveluun.

Bassoäänien voimakkuuden vähentäminen

Solo-järjestelmän sijainti tai kuunneltava ohjelma voi aiheuttaa liian voimakkaan bassotoiston.

Vaimeammin bassoääniä toistavan asetuksen valitseminen

1. Osoita järjestelmää kaukosäätimellä.
2. Pidä mykistyspainiketta painettuna, kunnes seuraavaa tapahtuu:

Järjestelmän ääni mykistetään, kuuluu kolme laskevaa äänimerkkiä ja tilamerkkivalo (sivu 19) vilkkuu oranssina kolme kertaa. Ääni palaa kuuluviiin ja tilamerkkivalo palaa oranssina.

1. Vapauta Mute (Mykistä) -painike.

Normaalin bassoasetuksen ottaminen käyttöön

1. Osoita järjestelmää kaukosäätimellä.
2. Pidä mykistyspainiketta painettuna, kunnes seuraavaa tapahtuu:

Järjestelmän ääni mykistetään, kuuluu kolme nousevaa äänimerkkiä ja til-amerkkivalo (sivu 19) vilkkuu vihreänä kolme kertaa. Ääni palaa kuuluviiin, ja tilamerkkivalo palaa vihreänä.

1. Vapauta Mute (Mykistä) -painike.

Lisävarusteena hankittava yleiskäyttöinen kaukosäädin

Voit hankkia Boselta yleiskäyttöisen kaukosäätimen, jonka avulla ohjataan tätä järjestelmää. Lisäksi se voidaan ohjelmoida television ja siihen yhdistettyjen laitteiden säätämiseen. Kysy lisätietoja Bose Corporationilta tai paikalliselta jälleenmyyjältä. Yhteystiedot ovat pakkauksessa.

Kolmannen osapuolen kaukosäätimen käyttäminen

Kolmannen osapuolen kaukosäädin, kuten digitaalivastaanottimen kaukosäädin, voidaan ohjelmoida ohjaamaan Solo-järjestelmää.

Katso digitaalivastaanottimen käyttöohjeesta lisätietoja kaukosäätimen ohjelmoimisesta ohjaamaan televisiota. Kun on aika syöttää laitekoodi, katso kaukosäätimen käyttöohjeesta, mitä on syötettävä Bose-järjestelmää varten. Kun kolmannen osapuolen kaukosäädin on ohjelmoitu, sen avulla voidaan ohjata perustoimintoja, kuten virran kytkeminen ja äänenvoimakkuuden säätäminen.

Ongelmanratkaisu

Ongelma Toimintaohjeet

Television jalustaon niin suuri,että se ei sovijärjestelmän päälle.	Aseta äänijärjestelmä toiseen paikkaan, kuten avoimelle hyllylletelevision alle.Televisio voidaan myös kiinnittää seinään järjestelmän yläpuolelle.
Järjestelmä eikäynnisty.	Varmista, että virtajohdon molemmat päät on yhdistetty tiukasti.Varmista, että pistoke on työnnetty toimivaan sähköpistorasiaan.Jos pistorasiassa on virtakytkin, varmista, että se on ON-asennossa.Kokeile pistorasian toimivuus yhdistämällä siihen valaisin.Järjestelmän nollaaminen: Irrota pistoke pistorasiasta minuutiksi.Työnnä pistoke takaisin pistorasiaan. Järjestelmästä kuuluu kaksiäänimerkkiä sen merkiksi, että siihen syötetään virtaa.
Ei ääntä	Varmista, että äänijärjestelmä on käynnistetty ja virtamerkkivalopalaa vihreänä.Varmista, että äänijärjestelmää ei ole mykistetty.Lisää äänenvoimakkuutta.Varmista, että äänikaapeli on yhdistetty oikein äänijärjestelmään jatelevisioon.Varmista, että televisio on käynnistetty ja että on valittu oikea liitäntä.Jos käytössä on digitaalinen ääniliitäntä, varmista, että digitaalistaäänilähtöä ei ole poistettu käytöstä televisiossa. Lisätietoja ontelevision käyttöohjeessa.Jos digitaalinen ääniliitäntää ei voi käyttää, käytä analogistastereoliitäntä.Jos äänijärjestelmä on yhdistetty television VARIABLE (VAR) -lähtöön,varmista, että television sisäisistä kaiuttimista on mykistetty ääni,että television äänenvoimakkuus on riittävän lujalla ja että televisiotaei ole mykistetty.Katkaise virta kaikista Solo-järjestelmään yhdistetyistä laitteistakuunneltavaa laitetta lukuun ottamatta.
Kaukosäädintoimii virheellisestitai ei ollenkaan.	Tarkista, että paristo on asetettu paikoilleen oikein ja että siinä riittäävirtaa. Lisätietoja on Kaukosäätimen pariston vaihtaminen -kohdassasivulla 22.Kun painat painiketta, osoita äänijärjestelmää kaukosäätimellä.Varmista, että äänijärjestelmän tilamerkkivalo vilkkuu, kunkaukosäätimen äänenvoimakkuus- tai mykistyspainiketta painetaan.
Ääni kuulostaatukkoiselta.Bassoäänetkuuluvat liianvoimakkaina.	Vaimenna bassoääniä muuttamalla bassoasetusta. Lisätietoja onBassoäänien voimakkuuden vähentäminen -kohdassa sivulla 20.Siirrä järjestelmä toiseen paikkaan tai suuntaa se toiseen suuntaan.Bassoäänien toisto voi voimistua tietyissä tilanteissa. Lisätietoja onpaikanvalintaohjeissa sivulla 7.
Äänessä onhäiriöitä.	Varmista, että liitännät Solo-järjestelmässä ja televisiossa ovat tiukat.Jos äänijärjestelmä on yhdistetty television VARIABLE (VAR)-lähtöliitäntään, hiljennä television äänenvoimakkuutta.Ohita televisio. Yhdistä lähde suoran käyttämällä jotainvaihtoehtoisista asennusmenetelmistä (sivu 16).
Ääni kuuluutelevisiosta	Mykistä television sisäiset kaiuttimet.Säädä television äänenvoimakkuutta.
Järjestelmäntilamerkkivalopalaa punaisena.	Järjestelmävirhe. Ota yhteys Bosen asiakaspalveluun.

Hoito ja kunnossapito

Kaukosäätimen pariston vaihtaminen

Kun kaukosäädin lakkaa toimimasta tai sen kantomatka tuntuu vähenevän, kaukosäätimen paristo on vaihdettava.

VAROITUS: Pidä paristot poissa lasten ulottuvilta. Jos niitä käsitellään väärin, voi aiheutua tulipalo tai kemiallinen palovamma. Älä lataa paristoja uudelleen, pura tai polta niitä tai kuumenna yli 100 asteen lämpötilaan. Käsittele käytöstä poistettuja paristoja oikein. Vaihda pariston tilalle uusi samanlainen paristo.

1. Käännä paristokotelon kantta hieman myötäpäivään kolikon avulla.

1. Irrota kansi ja aseta uusi CR2032- tai DL2032-paristo paikalleen tasainen puoli ylöspäin siten, että + -symboli näkyy.

1. Aseta paristokotelon kansi takaisin paikoilleen kääntämällä myötäpäivään.

• Pyyhi kaiuttimen pinta pehmeällä kuivalla liinalla.
• Älä käytä kaiuttimen lähellä mitään sumutettavia aineita. Älä käytäliuottimia, kemikaaleja tai puhdistusaineita, joissa on alkoholia, ammoniakkia tai hankausaineita.
• Varo, ettei aukkoihin pääse nesteitä.
• Kaiuttimien säleiköt eivät vaadi erikoishoitoa, mutta voit tarvittaessa imuroida ne varovasti.

Asiakaspalvelu

Saat lisätietoja ongelmien ratkaisemisesta ottamalla yhteyden Bosen asiakaspalveluun. Yhteystiedot ovat Solo TV -äänijärjestelmän pakkauksessa.

Vain Yhdysvallat: soita numeroon 800-901-0472.

Rajoitettu takuu

Bose® Solo TV -äänijärjestelmällä on rajoitettu takuu. Rajoitetun takuun lisätiedot ovat järjestelmän mukana toimitetussa rekisteröintikortissa. Kortissa kerrotaan takuun rekisteröimisestä. Rekisteröinnin laiminlyöminen ei vaikuta rajoitettuun takuuseen.

Tekniset tiedot

Käyttöjännite

100-240 V\~ 50/60 Hz 50 W

Mitat

527 mm (L) W x 3011 mm (S) D x 76 mm (K)

Paino

4,6 kg
