BEDIENUNGSANLEITUNG Solo TV BOSE

Schritt 1: Aufstellen des Systems 7

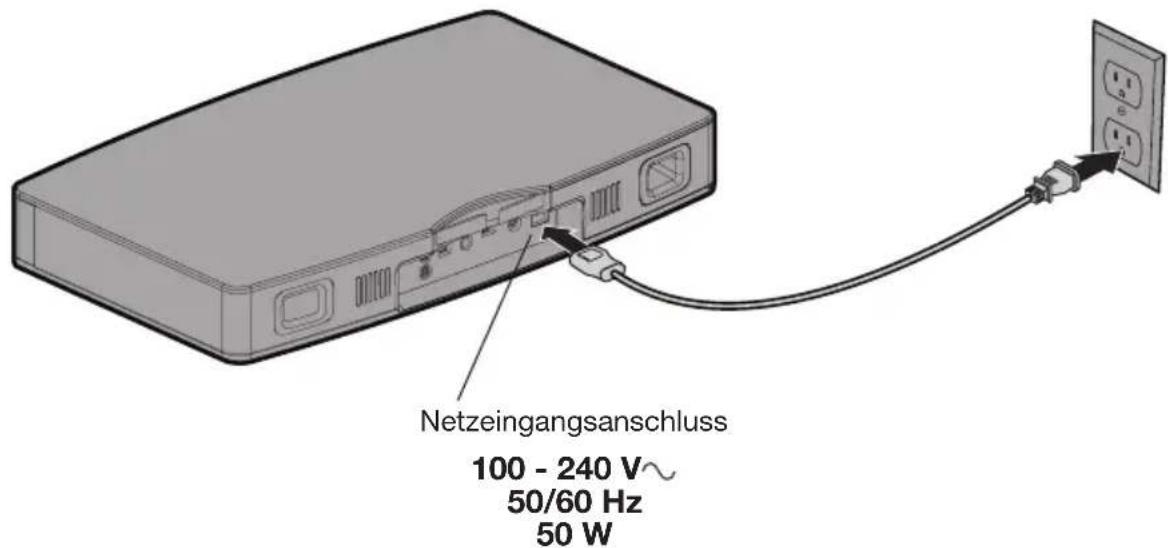

Schritt 2: Anschließen des Solo-Systems an denStrom 8

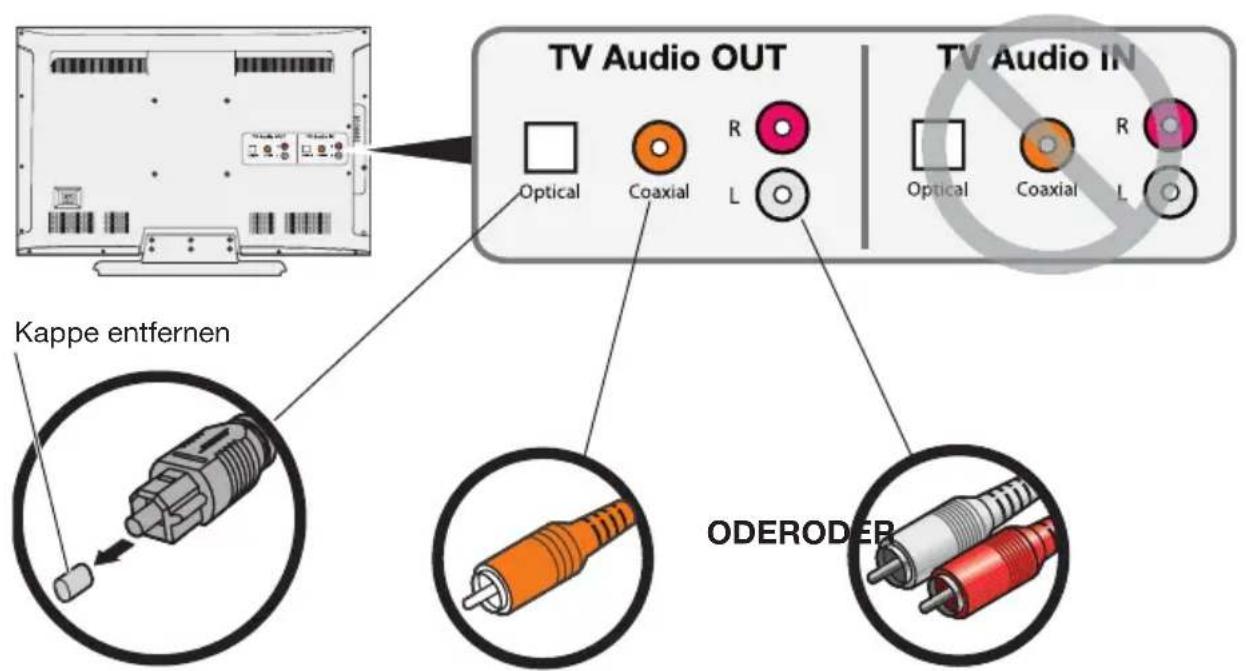

Schritt 3: Auswahl des zu verwendenden Audiokabels 9

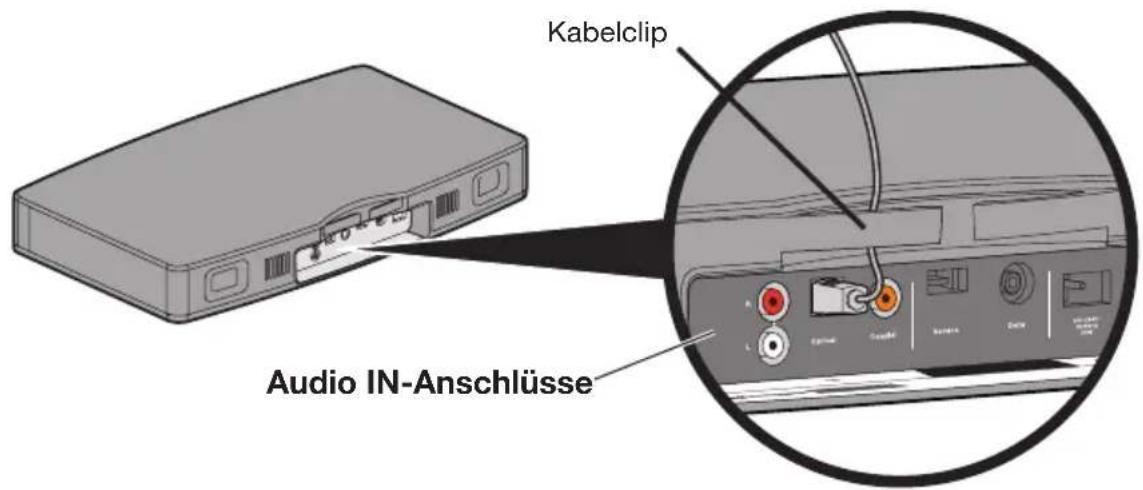

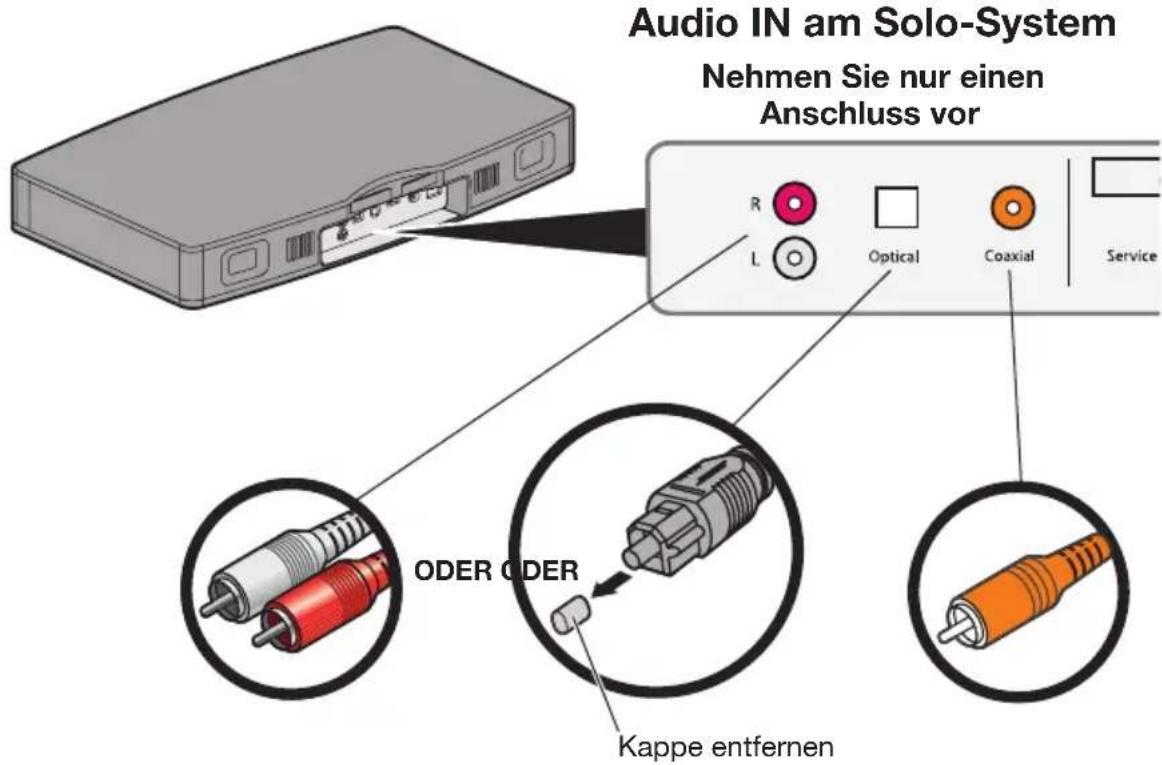

Schritt 4: Anschließen des Audiokabels an das Solo-System 10

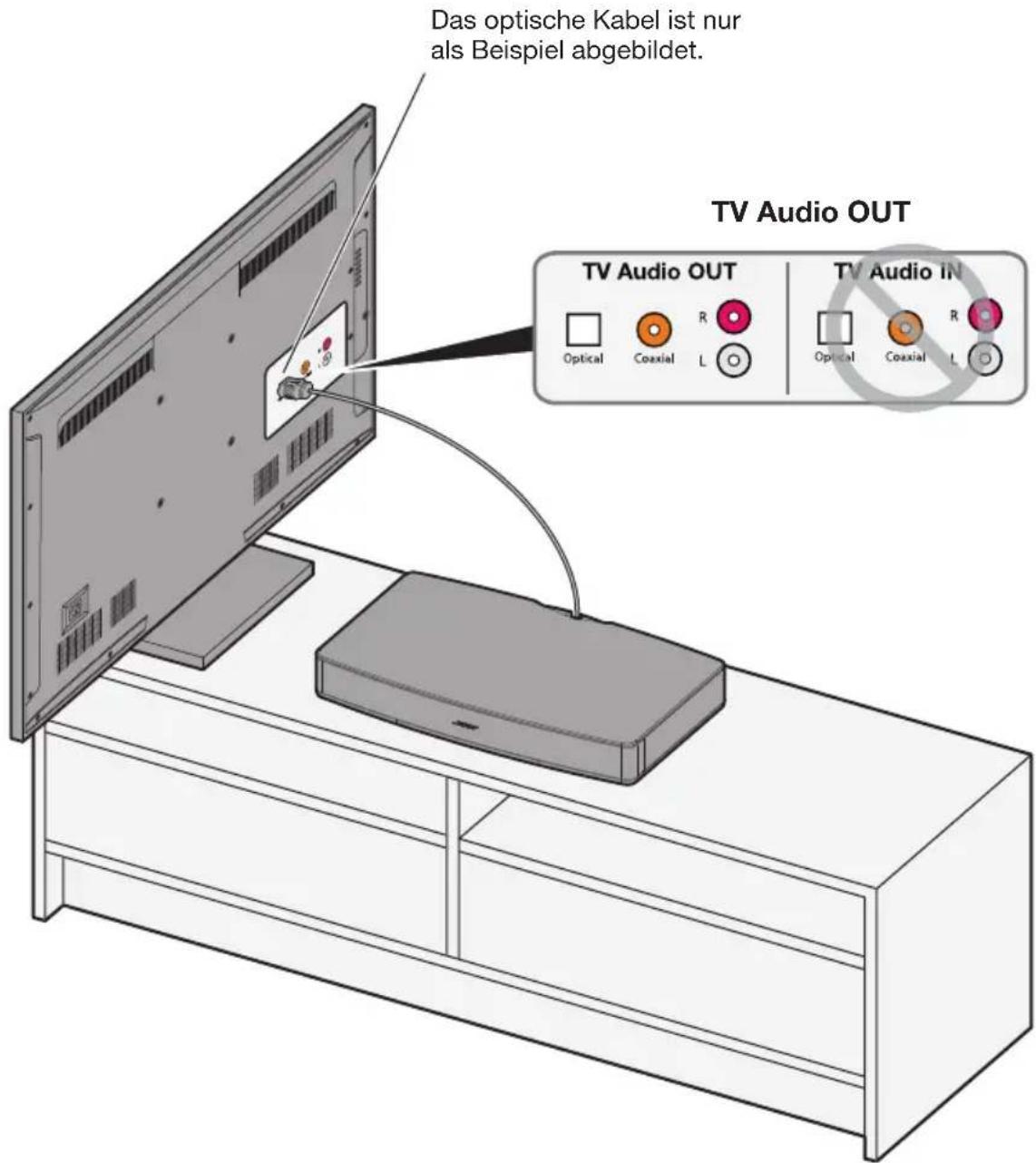

Schritt 5: Anschließen des anderen Ende desAudiokabels an

Ihr Fernsehgerät 12

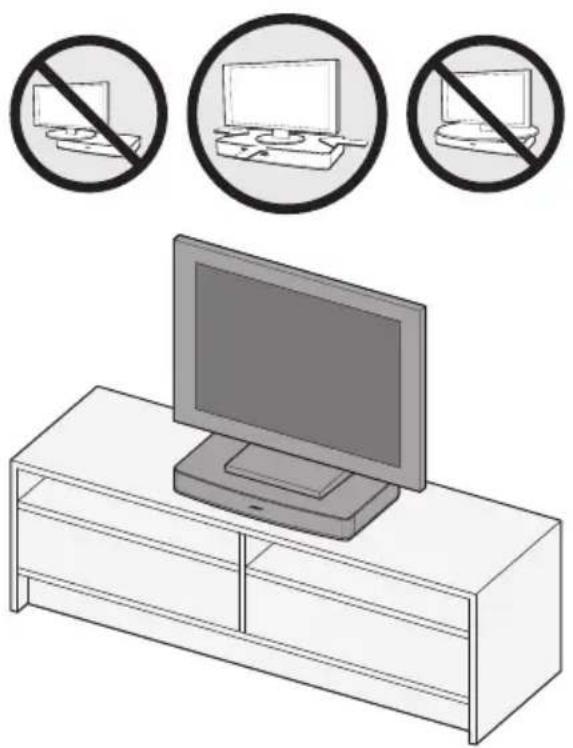

Schritt 6: Aufstellen Ihres Fernsehgeräts auf dem Solo-System 13

Schritt 7: Überprüfen der Einstellungen Ihres Fernsehgeräts 14

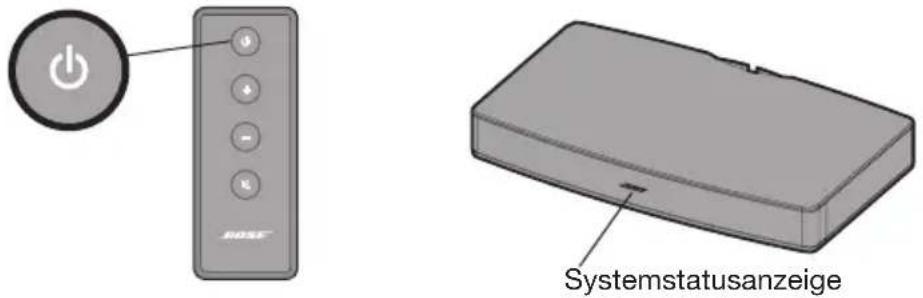

Schritt 8: Überprüfen des Ton 15

Alternative Setup-Anschlüsse

Wann sollten Sie alternative Anschlüsse verwenden 16

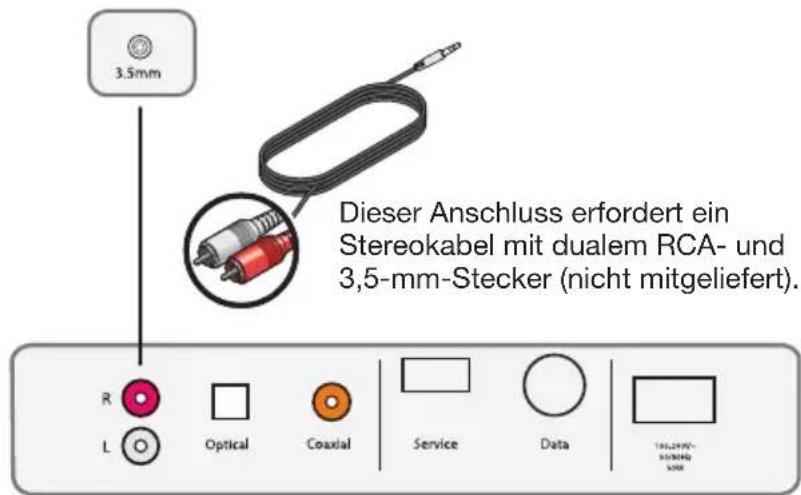

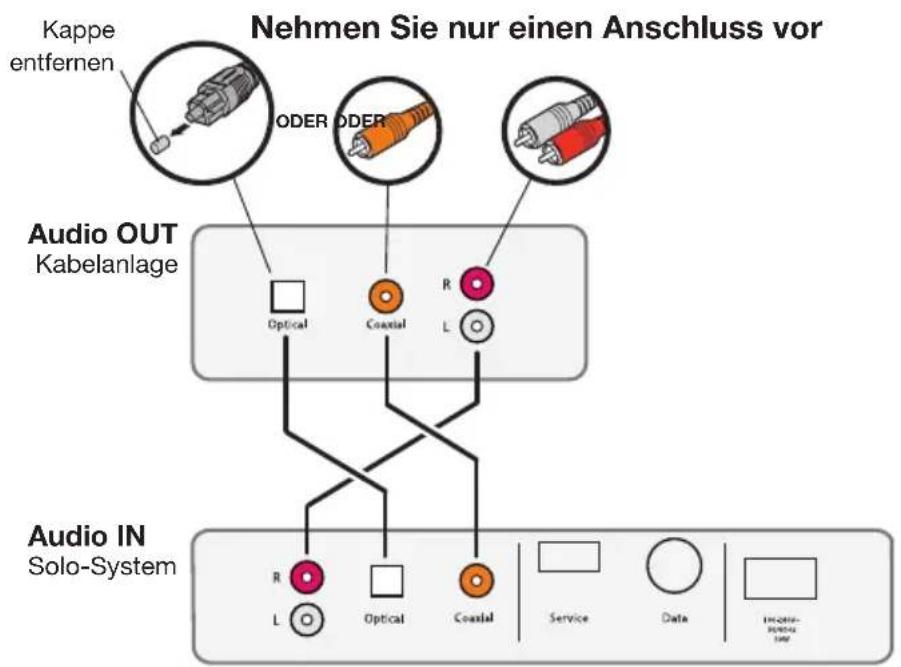

Anschließen an den Audioausgang einer Kabelanlage 16

Anschließen an den Kopfhörerausgang desFernsehgeräts 17

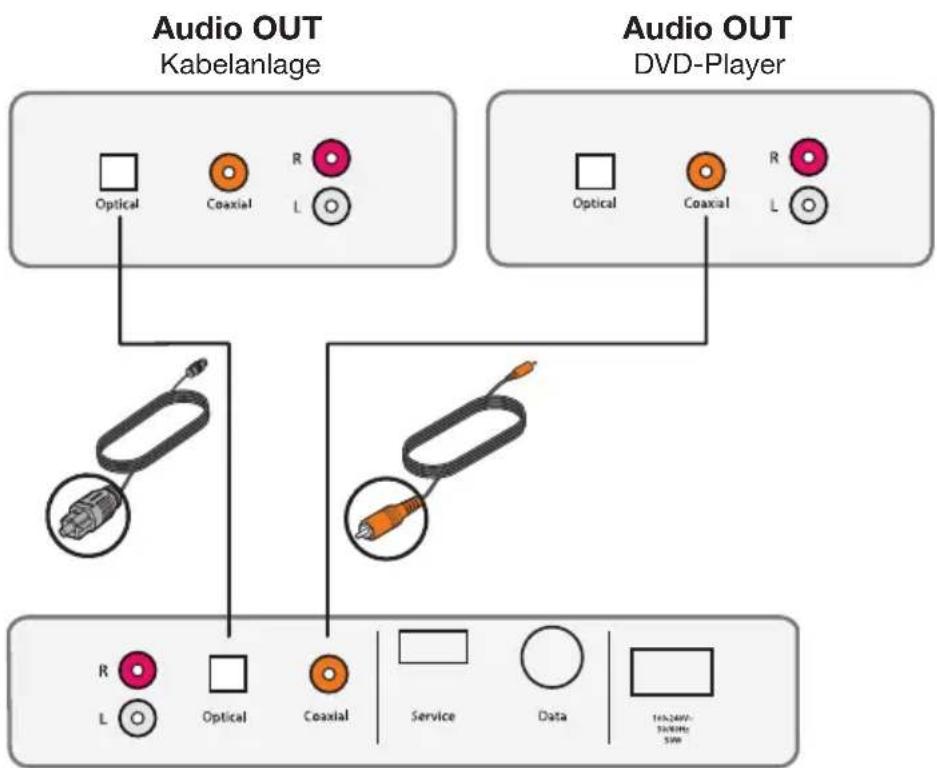

Anschließen mehrerer Geräte an das Solo-System 18

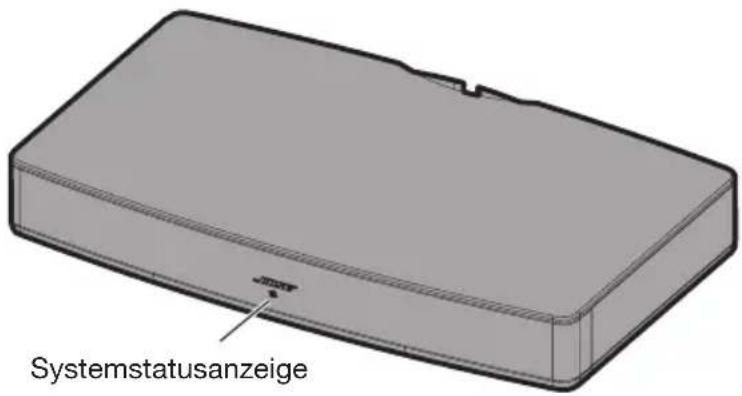

Systemstatusanzeige 19

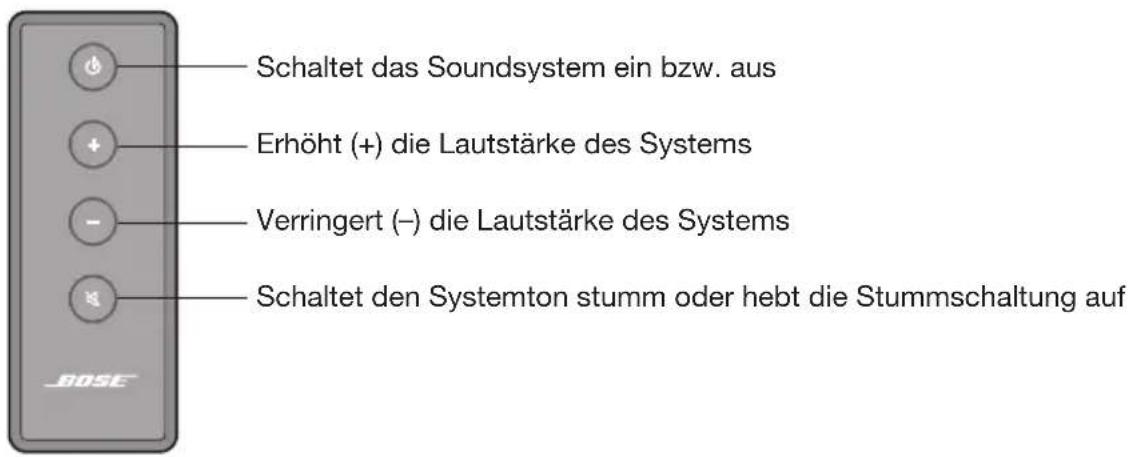

Optionale Universal-Fernbedienung 20

Verwendung einer Fernbedienung einer Fremdfirma 20

Austauschen der Fernbedienungsbatterie 22

Eingeschränkte Garantie 23

Technische Daten 23Deutsch - 3

Bitte lesen Sie diese Anleitungen

Beachten Sie alle Hinweise sorgfältig. Die Anleitung unterstützt Sie beim Aufbau und ordnungsgemäßen Betrieb

des Systems und seiner modernen Funktionen. Bewahren Sie das Handbuch zum späteren Nachschlagen auf.

Alle Bose-Produkte müssen gemäß den örtlichen und staatlichen Vorschriften verwendet werden.

Das Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck weist den Benutzer auf nicht isolierte,

gefährliche elektrische Spannung innerhalb des Systemgehäuses hin. Es besteht die Gefahr von

Das Ausrufezeichen in einem gleichseitigen Dreieck, wie es auf dem System angebracht ist, soll den

Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in dieser Bedienungsanleitung

WARNUNG: Dieses Produkt enthält magnetische Materialien. Bitte wenden Sie sich an Ihren Arzt,

wennSiewissenmöchten,obdiesdenBetriebIhresimplantiertenmedizinischenGerätsbeeinussenkann.

WARNUNG: Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen.

Nicht geeignet für Kinder unter drei Jahren.

• Stellen Sie das Gerät nie an einem instabilen Ort auf. Das Gerät kann herunterfallen und schwere

Verletzungen oder Todesfälle verursachen. Viele Verletzungen, insbesondere bei Kindern, können durch

Ergreifung einfacher Vorsichtsmaßnahmen verhindert werden, zum Beispiel:

• Verwendung von Schränken oder Standfüßen, die vom Hersteller des Geräts empfohlen werden.

• Ausschließliche Verwendung von Möbeln, die das Gewicht des Geräts problemlos aushalten

• Sicherstellung, dass das Gerät nicht über die Kante des Möbelstücks ragt, auf dem es steht

• Keine Aufstellung des Geräts auf großen Möbeln (zum Beispiel Schränken oder Bücherregalen) ohne

ausreichende Verankerung sowohl des Möbelstücks als auch des Geräts an einem geeigneten Träger.

• Kein Aufstellen des Geräts auf Stoff oder anderen Materialien, die sich zwischen dem Gerät und dem

• Belehrung von Kindern über die Gefahren des Kletterns auf Möbel, um Geräte oder ihre

Bedienelemente zu erreichen.

• Wenn Sie nicht sicher sind, ob Sie Ihr Fernsehgerät sicher montieren oder dieses Produkt sicher

aufstellen können, wenden Sie sich an einem fachkundigen Monteur, um Hilfe zu erhalten.

WARNUNG: Wenn Kinder ein an dieses Gerät angeschlossenes Fernsehgerät schieben, ziehen oder

darauf klettern dürfen, kann dies dazu führen, dass es umfällt, was zu Verletzungen oder Todesfällen

führen kann. Zur zusätzlichen Sicherheit und Stabilität sollten Sie das Fernsehgerät mithilfe einer

geeigneten Kippschutzvorrichtung befestigen.Sicherheitshinweise

• Um Brände und Stromschläge zu vermeiden, darf dieses Produkt weder Regen noch Feuchtigkeit

• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit

Flüssigkeiten gefüllten Gefäße (z. B. Vasen) auf das Gerät oder in die Nähe des Geräts. Wie bei

allen elektronischen Geräten dürfen niemals Flüssigkeiten ins Innere gelangen. Dadurch kann es

zu Fehlfunktionen oder Bränden kommen..

• Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.

• Bewahren Sie die Batterie der Fernbedienung außerhalb der Reichweite von Kindern auf. Die falsche

Behandlung der Fernbedienungsbatterie kann Brände oder Verätzungen verursachen. Versuchen Sie

nicht, die Batterie wiederaufzuladen, auseinander zu nehmen, auf eine Temperatur von über 100° C

zu erhitzen oder zu verbrennen. Entsorgen Sie verbrauchte Batterien sofort. Ersetzen Sie Batterien nur

durch Batterien des richtigen Typs und der richtigen Modellnummer.

• Die Batterie darf nicht verschluckt werden. Es besteht die Gefahr von Verätzungen. Die mit

diesem Produkt mitgelieferte Fernbedienungsbatterie enthält eine Knopfzellenbatterie. Wenn eine

Knopfzellenbatterie verschluckt wird, kann dies in nur 2 Stunden zu schweren inneren Verätzungen und

zum Tod führen. Bewahren Sie neue und verbrauchte Batterien außerhalb der Reichweite von Kindern

auf. Wenn das Batteriefach sich nicht sicher schließen lässt, stellen Sie die Verwendung des Produkts

ein und halten Sie es von Kindern fern. Wenn Sie vermuten, dass die Batterie verschluckt oder auf

andere Weise in den Körper gelangt ist, sollten Sie umgehend einen Arzt aufsuchen.

• Bei falsch eingelegter Batterie besteht Explosionsgefahr! Nur durch zugelassene (z. B. UL) CR2032

oder DL2032 3-V-Lithium-Batterien ersetzen.

ACHTUNG: Nehmen Sie keine Veränderungen am System oder am Zubehör vor. Nicht autorisierte

Veränderungen können die Sicherheit, die Einhaltung von Richtlinien und die Systemleistung

beeinträchtigen. In diesem Fall kann die Garantie ungültig werden.

• Falls Sie den Netzstecker oder eine Mehrfachsteckdose verwenden, um das Gerät von der Stromversorgung

zu trennen, sollten Sie sicherstellen, dass Sie jederzeit auf den Stecker zugreifen können.

• Das Produkt ist nicht zum Einsatz im Freien geeignet. Verwenden Sie es nur innerhalb von Gebäuden und nicht

in Campingfahrzeugen, auf Booten o. ä.

• DasEtikettmitderProduktbezeichnungbendetsichaufderUnter-oderRückseitedesGeräts.

Leere Batterien müssen getrennt entsorgt werden und gehören nicht in

Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige

Konformitätserklärung ist einsehbar unter www.Bose.com/compliance.

Namen und Inhalt der giftigen oder gefährlichen Stoffe oder Elemente

Gefährliche Stoffe oder Elemente

Polybromiertes Biphenyl

Metallteile X 0 0 0 0 0

Kunststoffteile 0 0 0 0 0 0

Lautsprecher X 0 0 0 0 0

0: Gibt an, dass dieser giftige oder gefährliche Stoff, der in allen homogenen Materialien für dieses Teil enthalten ist, unter den Grenzwerten gemäß

SJ/T 11363-2006 liegt.

X: Gibt an, dass dieser giftige oder gefährliche Stoff, der in mindestens einem der homogenen Materialien enthalten ist, die für dieses Teil verwendet

wurden, über den Grenzwerten gemäß SJ/T 11363-2006 liegt.Sicherheitshinweise

Wichtige Sicherheitshinweise

1. Lesen Sie die folgenden Anweisungen.

2. Bewahren Sie die Anweisungen auf.

3. Beachten Sie alle Warn- und Sicherheitshinweise.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.

7. Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in

Übereinstimmung mit den Hersteller-anweisungen auf.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie Heizkörpern, Wärmespeichern, Öfen oder

anderen Geräten (auch Verstärkern), die Wärme erzeugen.

9. Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt und nicht beschädigt werden kann

– insbesondere im Bereich von Steckern und Steckdosen und dort, wo das Netzkabel aus dem Gerät

10. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

11. Ziehen Sie das Netzkabel bei Gewitter oder bei längerer Nichtbenutzung des Gerätes aus der Steckdose.

12. WendenSiesichbeiallenReparatur-undWartungsarbeitennuranqualiziertesPersonal.Wartungsarbeiten

sind in folgenden Fällen nötig: bei Beschädigungen wie z. B. des Netzkabels oder Netzsteckers, wenn

Flüssigkeiten oder Gegenstände in das Gehäuse gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt

wurde, fallen gelassen wurde oder nicht ordnungsgemäß funktioniert.

HINWEIS: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für digitale Geräte der Klasse B gemäß

Abschnitt 15 der FCC-Vorschriften. Diese Grenzwerte wurden festgelegt, um einen angemessenen Schutz gegen

elektromagnetische Störungen bei einer Installation in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt

und verwendet Hochfrequenzstrahlung und kann sie auch aussenden. Daher verursacht das Gerät bei nicht

ordnungsgemäßer Installation und Benutzung möglicherweise Störungen des Funkverkehrs. Es wird jedoch keine

Garantie dafür gegeben, dass bei einer bestimmten Installation keine Störstrahlungen auftreten. Sollte dieses

Gerät den Radio- oder Fernsehempfang stören (Sie können dies überprüfen, indem Sie das Gerät aus- und

wieder einschalten), so ist der Benutzer dazu angehalten, die Störungen durch eine der folgenden Maßnahmen

• Neuausrichtung der Antenne.

• Vergrößern Sie den Abstand zwischen dem Gerät und einem Radio- oder Fernsehempfänger.

• Schließen Sie das Gerät an eine Steckdose an, die nicht mit dem Stromkreis des Radio- bzw.

Fernsehempfängers verbunden ist.

• Wenden Sie sich an einen Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Veränderungen am Gerät, die nicht durch die Bose Corporation autorisiert wurden, können zur Folge haben,

dass die Betriebserlaubnis für das Gerät erlischt.

Erfüllt die kanadische Richtlinie ICES-003, Klasse B.

Bitte füllen Sie Folgendes aus und bewahren Sie es für Ihre Unterlagen auf.

Die Serien- und Modellnummer finden Sie auf der Unterseite.

Seriennummer: _________________________________________________________________

Modellnummer: ________________________________________________________________

Kaufdatum: ___________________________________________________________________

Bewahren Sie die Quittung zusammen mit dieser Bedienungsanleitung auf.

Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Dolby Digital-Symbol sind

eingetragene Marken von Dolby Laboratories.

© 2013 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch

teilweise reproduziert, verändert, vertrieben oder auf andere Weise verwendet werden.6 - Deutsch

Vielen Dank, dass Sie sich für ein Bose

Solo TV-Soundsystem entschieden

haben. Das elegante, unauffällige Lautsprechersystem passt unter die meisten

Fernsehgeräte mit einer Bildschirmgröße von bis zu 32 Zoll und viele Fernsehgeräte

mit einer Bildschirmgröße bis 42 Zoll. Es bietet hervorragende akustische Leistung,

die das Seherlebnis Ihres Fernsehgerätserheblich verbessert.

Packen Sie den Karton vorsichtig aus und überprüfen Sie, ob alle hier aufgeführten

Teile enthalten sind:

Bose Solo TV-Soundsystem Fernbedienung

(Sie erhalten ein für Ihr Land

Verwenden Sie das Produkt nicht, falls Sie den Eindruck haben, dass Teile davon

beschädigt sind. Wenden Sie sich umgehend an den autorisierten Fachhandel oder

den Kundendienst von Bose. Eine Liste mit Kontaktinformationen finden Sie im

Bewahren Sie den Karton und die Verpackungsmaterialien auf. Sie bieten die

sicherste Möglichkeit für das Transportieren oder Aufbewahren des Produkts.Deutsch - 7

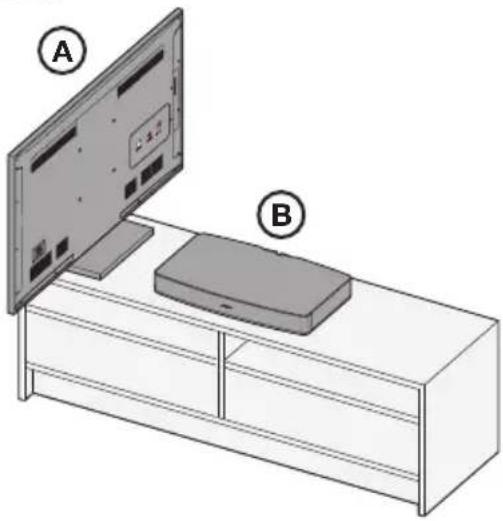

Schritt 1: Aufstellen des Systems

A. Schieben Sie Ihr Fernsehgerät zur

Seite und drehen Sie es um, um das

Anschlussfeld zu sehen.

B. Stellen Sie das Solo-System an dem

Platz auf, an dem Ihr Fernsehgerät stand.

Aufstellungshinweise:

• Das Bose Solo-System passt unter

Fernsehgeräte, die höchstens 18 kg

wiegen und einen Sockel haben, der

höchstens 508 mm breit und 260 mm

tief ist. Viele 42" große und die meisten

32" großen Fernsehgeräte erfüllen diese

• Der Sockel Ihres Fernsehgeräts sollte oben auf dem System zentriert werden

und darf nicht über die Kanten hinaus ragen.

• Sollte der Sockel des Fernsehgeräts zu groß sein, um oben auf das System

zu passen, stellen Sie das Soundsystem an einem anderen Ort auf, zum

Beispiel in einem offenen Regal unter dem Fernsehgerät, jedoch nah genug am

Fernsehgerät, damit das Audiokabel ausreicht. Sie können Ihr Fernsehgerät auch

an der Wand über dem System befestigen.

• Wenn Sie das Soundsystem in einem Schrank oder einem Regal aufstellen,

sollten Sie die Vorderseite des Systems so nah wie möglich an die Vorderkante

des Regalbretts stellen, um optimale Audioleistung zu erhalten.

Hinweis: Wenn Sie das System in einer Ecke, in einem Schrank oder in einem

Regal aufstellen, kann dies dazu führen, dass der Systemton dumpf

klinkt oder der Bass dröhnt. Wenn Sie den Bass verringern möchten,

sehen Sie unter „Bass verringern“ auf Seite 20 nach.

• Stellen Sie KEINEN CRT-Fernseher auf dieses System. Es ist nicht für diese Art

Fernsehgerät gedacht.

• Wenn der Sockel Ihres Fernsehgeräts über eine Kante dieses

Lautsprechersystems hinaus ragt, erhöht dies die Gefahr, dass das Fernsehgerät

umkippt, was zu Verletzungen führen kann.

• Wenn Sie das Soundsystem vor eine Wand stellen, sollten Sie darauf achten,

dass zwischen der Wand und der Rückseite des Systems mindestens 2,5 cm

• Achten Sie bei jeder Aufstellung des Geräts darauf, dass die

Belüftungsöffnungen an der Rückseite nicht versperrt werden.

• Wenn Ihr Fernsehgerät über eine Kippschutzvorrichtung verfügt, sollten Sie

diese gemäß den Anweisungen des Herstellers anbringen und das Halteseil nach

Anweisung anpassen, nachdem Sie das Fernsehgerät auf das System gestellt

haben. Das Anbringen einer Kippschutzvorrichtung wird bei Verwendung eines

Fernsehgeräts mit diesem Produkt empfohlen. Wenn Ihr Fernsehgerät nicht über

eine Kippschutzvorrichtung verfügt, können Sie eine solche bei den meisten

Fernsehhändlern erhalten.

A BSystemeinrichtung

Schritt 2: Anschließen des Solo-Systems an

A. Schließen Sie ein Ende des Netzkabels an den Anschluss für den Netzstecker an.

B. Stecken Sie den anderen Stecker des Netzkabels in eine Netzsteckdose.

Kurz nach dem Anschließen an den Strom gibt das System zwei Töne ab,

die darauf hinweisen, dass es betriebsbereit ist.

Netzeingangsanschluss

50 W Hinweis: Bose empfiehlt, für alle elektrischen Geräte einen zugelassenen

Überspannungsschutz zu verwenden. Spannungsschwankungen

und -spitzen können elektronische Komponenten in den allermeisten

Systemen beschädigen.Systemeinrichtung

Schritt 3: Auswahl des zu verwendenden

Suche Sie auf der Rückseite Ihres Fernsehgeräts nach einem der folgenden

Audioausgangsanschlüsse und wählen Sie das Kabel für den Anschluss aus,

den Sie verwenden möchten. Siehe Bild zum Auspacken auf Seite 6.

Optisches Digital-Audio

falls verfügbar, diesen

Anschluss für optimale

digitale Daten über ein

• Verwenden Sie diesen

Anschluss, wenn kein

bei dem der rechte und

der linke Kanal getrennt

wenn keine digitalen

Wählen Sie nur einen

ODERODER Tipp: Wenn Ihr Fernsehgerät keine Audioausgänge hat, sollten Sie die

Audioausgänge an einem anderen Gerät verwenden. Wenn zum Beispiel

eine Kabel- oder Satellitenanlage an Ihrem Fernsehgerät angeschlossen

ist, können Sie die Audioausgänge von diesem Gerät an das Solo-System

anschließen. Unter „Alternative Setup-Anschlüsse“ auf Seite 16 finden Sie

weitere Möglichkeiten für das Anschließen des Solo TV-Soundsystems.Systemeinrichtung 10 - Deutsch Schritt 4: Anschließen des Audiokabels an das Solo-

Tipp: Wenn Sie das optische digitale Audiokabel ausgewählt haben, sehen Sie unter

„Wichtige Anweisungen für optische Kabelanschlüsse“ auf Seite 11 nach.

A. Schließen Sie ein Ende des ausgewählten Audiokabels an den korrekten Audio

IN-Anschluss am Solo-System an.

ODER ODER Audio IN am Solo-System

Nehmen Sie nur einen

B. Wenn Sie möchten, können Sie das Kabel hinter den integrierten Kabelclip

(Das optische Kabel ist nur als Beispiel abgebildet.)

Audio IN-AnschlüsseSystemeinrichtung

Wichtige Anweisungen für optische Kabelanschlüsse

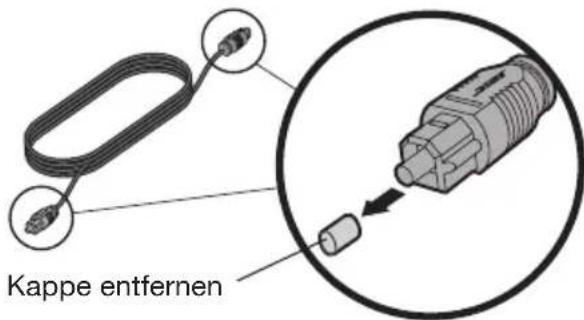

1. Entfernen Sie die Schutzkappe von beiden Enden des Kabels.

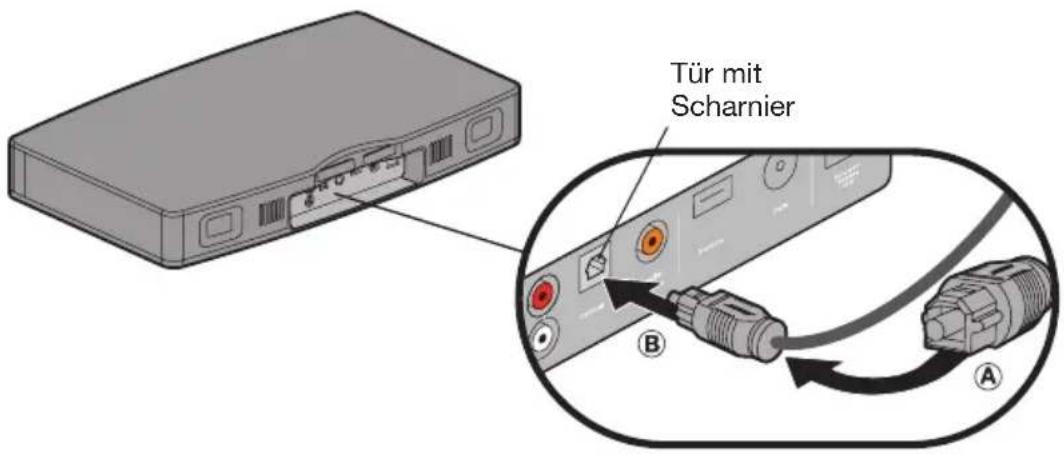

2. Halten Sie den optischen Kabelstecker wie abgebildet

den Stecker am optischen Anschluss aus und stecken Sie ihn vorsichtig

Hinweis: Der Anschluss hat eine Tür mit Scharnier, die weggeschwenkt wird,

wenn Sie den Stecker hineinstecken.

ACHTUNG: Wenn Sie den Stecker falsch herum hineinstecken, kann dies

den Stecker und/oder Anschluss beschädigen.

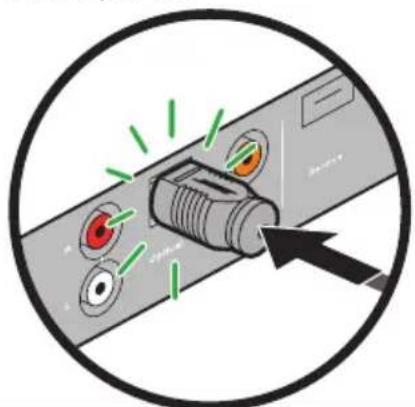

3. Stecken Sie den Stecker fest in den Anschluss, bis Sie ein Klicken hören

Kappe entfernenSystemeinrichtung

Schritt 5: Anschließen des anderen Ende

desAudiokabels an Ihr Fernsehgerät

A. Suchen Sie die Audio OUT-Anschlüsse an Ihrem Fernsehgerät.

B. Schließen Sie das andere Ende des Audiokabels an den korrekten Audio

ACHTUNG: Wenn Sie ein optisches digitales Audiokabel verwenden, sollten

Sie darauf achten, den Stecker in der richtigen Ausrichtung in den Audio

OUT-Anschluss an Ihrem Fernsehgerät zu stecken. Sie müssen den Stecker

möglicherweise anders drehen, als für das Solo-System.

Das optische Kabel ist nur

als Beispiel abgebildet.

TV Audio OUTSystemeinrichtung

Schritt 6: Aufstellen Ihres Fernsehgeräts auf dem

Stellen Sie Ihr Fernsehgerät auf das Solo-System und achten Sie dabei darauf,

dass der Ständer des Fernsehgeräts sich mittig auf dem System befindet.

Siehe „Aufstellungsrichtlinien“ auf Seite 7.

ACHTUNG: Achten Sie darauf, den Sockel Ihres Fernsehgeräts oben auf diesem

Produkt zu zentrieren.

• Stellen Sie KEINEN CRT-Fernseher auf dieses System. Es ist nicht für diese Art

Fernsehgerät gedacht.

• Wenn der Sockel Ihres Fernsehgeräts über eine Kante dieses

Lautsprechersystems hinaus ragt, erhöht dies die Gefahr, dass das Fernsehgerät

umkippt, was zu Verletzungen führen kann.

• Wenn Sie das Soundsystem vor eine Wand stellen, sollten Sie darauf achten,

dass zwischen der Wand und der Rückseite des Systems mindestens 2,5 cm

• Wenn Ihr Fernsehgerät über eine Kippschutzvorrichtung verfügt, sollten Sie

diese gemäß den Anweisungen des Herstellers anbringen und das Halteseil nach

Anweisung anpassen, nachdem Sie das Fernsehgerät auf das System gestellt

haben. Das Anbringen einer Kippschutzvorrichtung wird bei Verwendung eines

Fernsehgeräts mit diesem Produkt empfohlen. Wenn Ihr Fernsehgerät nicht über

eine Kippschutzvorrichtung verfügt, können Sie eine solche bei den meisten

Fernsehhändlern erhalten.Systemeinrichtung

Schritt 7: Überprüfen der Einstellungen Ihres

Damit Sie den Fernsehton optimal über das Solo TV-Soundsystem genießen

können, sollten Sie die internen Lautsprecher des Fernsehgeräts ausschalten.

Außerdem müssen Sie sicherstellen, dass einige Audioeinstellungen das

Audioausgangssignal nicht behindern.

Hinweis: Sehen Sie in der Bedienungsanleitung Ihres Fernsehgeräts nach,

wenn Sie Hilfe bei der Verwendung der TV-Menüs und beim Ändern

von Einstellungen am Fernsehgerät benötigen. Hersteller stellen

normalerweise Bedienungsanleitungen auf ihren Websites zur Verfügung.

A. Schalten Sie das Fernsehgerät ein.

B. Gehen Sie zum TV-Menü und wählen Sie Ton, Sound oder

Lautsprechereinstellungen.

C. Suchen Sie nach dem Menüelement, mit dem Sie die Lautsprecher

des Fernsehgeräts ausschalten können. Dieses Menüelement kann

Lautsprecher ein/aus oder ähnlich heißen.

Falls es keine Einstellung für das Ausschalten der Lautsprecher

des Fernsehgeräts gibt, stellen Sie die Lautstärke auf die niedrigste

D. Wenn Sie den optischen oder koaxialen digitalen Audioausgang verwenden

möchten, suchen Sie nach einem Menüelement in den Audioeinstellungen,

das die digitale Audioausgabe steuert. Sie müssen möglicherweise den

digitalen Ausgang auswählen, den Sie verwenden möchten.

E. Suchen Sie nach einer Einstellung zur Auswahl der Art des Audioausgangs,

zum Beispiel Stereo- oder 5.1 Channel Audio-Ausgang. Sie müssen

möglicherweise eine solche Einstellung auswählen, um die Audioausgabe

zu aktivieren.Systemeinrichtung

Schritt 8: Überprüfen des Ton

A. Drücken Sie die Power-Taste auf der Fernbedienung des Solo-Systems.

Vergewissern Sie sich, dass die Systemstatusanzeige grün leuchtet.

B. Das Fernsehgerät muss eingeschaltet sein.

C. Prüfen Sie, ob ein Ton aus den Lautsprechern des Solo-Systems kommt.

Tipp: Um zu überprüfen, ob die Lautsprecher des Fernsehgeräts ausgeschaltet

sind, drücken Sie die „Mute“-Taste auf der Fernbedienung des Solo-

Systems. Es sollte dann kein Ton aus dem Fernsehgerät kommen. Die

Systemstatusanzeige auf der Vorderseite blinkt grün, wenn das System

stummgeschaltet ist.

Hinweis: Je nachdem, wo Sie Ihr Solo-System aufgestellt haben und welches

Programm zurzeit wiedergegeben wird, werden Sie möglicherweise

bemerken, dass der Ton zu dumpf klinkt oder der Bass dröhnt. Wenn

Sie den Bass am Audioausgang verringern möchten, sehen Sie unter

„Bass verringern“ auf Seite 20 nach.

Wenn Sie keinen Ton aus dem Solo-Lautsprechersystem hören:

• Vergewissern Sie sich, dass das Solo-System eingeschaltet ist. Die

Systemstatusanzeige (Seite 19) an der Vorderseite sollte grün leuchten.

• Erhöhen Sie die Lautstärke mithilfe der Fernbedienung des Solo-Systems.

• Vergewissern Sie sich, dass das Audiokabel an einen Anschluss an Ihrem

Fernsehgerät mit der Bezeichnung Audio Output oder Audio OUT,

aber nicht Audio Input oder Audio IN angeschlossen ist.

• Wenn Sie das optische digitale Audiokabel verwenden, achten Sie darauf,

dass es richtig angeschlossen ist. Siehe „Wichtige Anweisungen für

optische Kabelanschlüsse auf Seite 11. Wenn Sie nach Überprüfung der

Kabelinstallation immer noch keinen Ton hören, probieren Sie einen anderen

• Unter „Alternative Setup-Anschlüsse“ auf Seite 16 finden Sie weitere

Möglichkeiten für das Anschließen des Solo-Systems.16 - Deutsch Alternative Setup-Anschlüsse

Wann sollten Sie alternative Anschlüsse

Möglicherweise entdecken Sie, dass Ihr Fernsehgerät keine Audioausgänge hat,

oder, wenn Sie einen seiner Audioausgänge an das Solo-System angeschlossen

haben, liefert Ihr Fernsehgerät dem Solo-System möglicherweise keinen Ton.

Wenn Sie Probleme haben, einen Ton aus dem Solo-System zu erhalten, wenn es

direkt an Ihr Fernsehgerät angeschlossen ist, kann möglicherweise eines dieser

alternative Anschlussschemata helfen.

• Wenn Ihr Fernsehgerät keine Audioausgangsanschlüsse hat oder keinen

Ton zum Solo-System liefert, sehen Sie unter

„Anschließen an den Audioausgang einer Kabelanlage“ weiter unten oder unter

„Anschließen an den Kopfhörerausgang des Fernsehgeräts“ auf Seite 17 nach.

• Wenn Sie keinen Ton von einem DVD-Player erhalten, der an Ihr

Fernsehgerät angeschlossen ist, sehen Sie unter

„Anschließen mehrerer Geräte an das Solo-System“ auf Seite 18 nach.

Anschließen an den Audioausgang einer

Statt Ihr Fernsehgerät an das System anzuschließen, können Sie einen der

Audioausgänge der Kabelanlage an das Solo-System anschließen. Achten Sie

darauf, nur einen Audioanschluss zu benutzen.

ACHTUNG: Wenn Sie sich für einen optischen digitalen Kabelanschluss

entscheiden, sehen Sie unter „Wichtige Anweisungen für optische

Kabelanschlüsse“ auf Seite 11 nach.

Audio OUT Kabelanlage

Audio IN Solo-System

Nehmen Sie nur einen Anschluss vor Kappe entfernenODER ODERAlternative Setup-Anschlüsse

Anschließen an den Kopfhörerausgang

Wenn Ihr Fernsehgerät eine Kopfhörerbuchse hat, können Sie diesen

Audioausgang über ein Stereokabel mit dualem RCA- und 3,5-mm-Stecker an das

Solo-System anschließen.

Schalten Sie, nachdem Sie diesen Anschluss vorgenommen haben, die Lautstärke

Ihres Fernsehgeräts möglichst laut und regeln Sie die Lautstärke mit der

Fernbedienung des Solo-Systems.

Audio OUT TV-Kopfhörer oder anderer

variabler Audioausgang

Dieser Anschluss erfordert ein

Stereokabel mit dualem RCA- und

3,5-mm-Stecker (nicht mitgeliefert).

Audio IN Solo-SystemAlternative Setup-Anschlüsse

Anschließen mehrerer Geräte an das

Wenn ein Gerät wie zum Beispiel ein DVD-Player an Ihr Fernsehgerät angeschlossen

ist, bemerken Sie vielleicht, dass Ihr Fernsehgerät den Ton vom DVD-Player nicht an

den Audioausgang am Fernsehgerät weitergibt. Das Solo-System bietet eine

Lösung für dieses Problem. Sie können bis zu drei Geräte jeweils mithilfe einer

anderen Art von Audiokabel an das Solo-System anschließen. Die folgende

Abbildung zeigt zum Beispiel eine Kabelanlage und einen DVD-Player, die an das

Solo-System angeschlossen sind.

Hinweis: Dieses alternative Anschlussschema funktioniert bei den Geräten, die Sie

zu Hause haben, möglicherweise nicht, weil einige Geräte wie Kabel-/

Satellitenanlagen immer eingeschaltet bleiben. Wenn mehrere Geräte an

das Solo-System angeschlossen sind, schalten Sie nur das Gerät ein,

das Sie verwenden möchten, und die anderen schalten Sie aus.

ACHTUNG: Wenn Sie sich für einen optischen digitalen Kabelanschluss

entscheiden, sehen Sie unter „Wichtige Anweisungen für optische

Kabelanschlüsse“ auf Seite 11 nach.

Audio IN Solo-System

Audio OUT Kabelanlage

Das Solo TV-Soundsystem kann mit der kleinen Fernbedienung ganz einfach

gesteuert werden. Halten Sie die Fernbedienung in Richtung Vorderseite

des Systems und drücken Sie auf die Tasten.

Schaltet das Soundsystem ein bzw. aus

Erhöht (+) die Lautstärke des Systems

Verringert (–) die Lautstärke des Systems

Schaltet den Systemton stumm oder hebt die Stummschaltung auf

Die Systemstatusanzeige sagt Ihnen, ob das System eingeschaltet ist, und sie

bietet Ihnen einen Systemstatus während des Betriebs.

Aus System aus (Standby)

Leuchtet grün Stromversorgung ein

Blinkt schnell grün System ist stumm geschaltet

Blinkt sehr schnell weiß Lautstärke wird eingestellt

Gelb Geringere Basseinstellung

Rot Systemfehler - wenden Sie sich an den Bose-KundendienstBedienung

Je nach Aufstellung Ihres Solo-Systems oder des Programms, das zurzeit

wiedergegeben wird, kann der Ton mehr Bass enthalten als gewünscht.

So wählen Sie eine geringere Basseinstellung

1. Zeigen Sie mit der Fernbedienung in Richtung System.

2. Halten Sie die Taste Mute

gedrückt, bis Folgendes passiert:

Das System schaltet den Ton stumm, gibt drei absteigende Töne (nach unten)

wieder und die bernsteinfarbene Statusanzeige (Seite 19) blinkt drei Mal.

Der Ton kehrt zurück und die Statusanzeige leuchtet bernsteinfarben.

3. Lassen Sie die Taste Mute los.

So stellen Sie die normale Basseinstellung wieder her

1. Zeigen Sie mit der Fernbedienung in Richtung System.

2. Halten Sie die Taste Mute

gedrückt, bis Folgendes passiert:

Das System schaltet den Ton stumm, gibt drei aufsteigende Töne (nach oben)

wieder und die grüne Statusanzeige (Seite 19) blinkt drei Mal. Der Ton kehrt

zurück und die Statusanzeige leuchtet grün.

3. Lassen Sie die Taste Mute los.

Optionale Universal-Fernbedienung

Von Bose ist eine Universal-Fernbedienung erhältlich, mit der Sie dieses System

bedienen und die Sie so programmieren können, dass Sie damit auch Ihr

Fernsehgerät und andere Komponenten, die daran angeschlossen sind, steuern

können. Wenden Sie sich an die Bose Corporation oder an Ihren Händler vor Ort,

um mehr Informationen zu erhalten. Eine Liste mit Kontaktinformationen finden Sie

Verwendung einer Fernbedienung einer

Eine Fernbedienung einer Fremdfirma, zum Beispiel die Fernbedienung Ihrer Set-

Top-Box, kann so programmiert werden, dass sie Solo-System steuert.

Sehen Sie dazu in der Bedienungsanleitung der Fernbedienung der Set-Top-Box

nach und befolgen Sie die Anleitung für die Programmierung der Fernbedienung zur

Steuerung eines Fernsehgeräts. Wenn Sie einen Gerätecode eingeben müssen, sagt

Ihnen die Bedienungsanleitung der Kabelfernbedienung, was Sie für ein Bose-System

eingeben müssen. Nach der Programmierung sollte die Fernbedienung der Fremdfirma

die grundlegenden Funktionen wie Ein-/Ausschalten und Lautstärke können.Deutsch - 21

Fernsehgeräts ist für

• Stellen Sie das Soundsystem an einem anderen Ort auf, zum Beispiel in

einem offenen Regel unter dem Fernsehgerät.

• Befestigen Sie Ihr Fernsehgerät, falls möglich, an der Wand über dem

System lässt sich nicht

• Vergewissern Sie sich, dass das beide Stecker des Netzkabels richtig

• Vergewissern Sie sich, dass das Netzkabel an eine stromführende

Netzsteckdose angeschlossen ist. Wenn der Ausgang von einem Schalter

gesteuert wird, vergewissern Sie sich, dass der Schalter in der Position EIN ist

oder prüfen Sie den Ausgang mithilfe einer Lampe.

• Zurücksetzen des Systems: Ziehen Sie das Netzkabel mindestens eine Minute

lang ab. Schließen Sie es wieder an und warten Sie, bis das System zwei

Töne abgibt, die bestätigen, dass es an den Strom angeschlossen ist.

Kein Ton • Vergewissern Sie sich, dass das Soundsystem eingeschaltet ist und die

Betriebsanzeige leuchtet (grün).

• Vergewissern Sie sich, dass das Soundsystem nicht stumm geschaltet ist.

• Erhöhen Sie die Lautstärke.

• Vergewissern Sie sich, dass das Audiokabel richtig und fest am Soundsystem

und am Fernsehgerät angeschlossen ist.

• Vergewissern Sie sich, dass das Fernsehgerät eingeschaltet und auf den

richtigen Eingang eingestellt ist.

• Wenn Sie einen digitalen Audioanschluss verwenden, vergewissern Sie sich,

dass der digitale Audioausgang an Ihrem Fernsehgerät nicht deaktiviert

ist. Weitere Informationen entnehmen Sie der Bedienungsanleitung

• Falls ein digitaler Audioanschluss nicht möglich ist, verwenden Sie einen

analogen Stereo-Audioanschluss.

• Wenn das Soundsystem an einen TV-Ausgang mit der Bezeichnung

VARIABLE (VAR) angeschlossen ist, überprüfen Sie, ob die internen

Lautsprecher des Fernsehgeräts ausgeschaltet sind, die Lautstärke des

Fernsehers auf laut gedreht und das Fernsehgerät nicht stumm geschaltet ist.

• Schalten Sie alle Gerät aus, die an das Solo-System angeschlossen sind,

mit Ausnahme des Geräts, das Sie hören möchten.

funktioniert nicht oder

• Überprüfen Sie, ob die Batterie richtig eingelegt ist oder ersetzt werden muss.

Siehe „Austauschen der Fernbedienungsbatterie“ auf Seite 22.

• Richten Sie die Fernbedienung auf das Soundsystem, wenn Sie eine

• Überprüfen Sie, ob die Systemstatusanzeige am Soundsystem blinkt, wenn

Sie die Lautstärke- oder Mute-Taste auf der Fernbedienung drücken.

Ton klingt zu dumpf,

• Ändern Sie die Basseinstellung, um den Bassanteil zu verringern.

Siehe „Bass verringern“ auf Seite 20.

• Ändern Sie die Position oder Ausrichtung des Systems. In manchen

Situationen kann das System mehr Bass produzieren. Siehe

Aufstellungsrichtlinien auf Seite 7.

Ton ist verzerrt • Vergewissern Sie sich, dass die Kabelanschlüsse am Solo-System und am

Fernsehgerät fest sind.

• Wenn das Soundsystem an einen TV-Ausgang mit der Bezeichnung

VARIABLE (VAR) angeschlossen ist, verringern Sie die Lautstärke des

• Umgehen Sie das Fernsehgerät und nehmen Sie den Anschluss mithilfe der

alternativen Setup-Methoden direkt an der Quelle vor (Seite 16).

Fernsehgerät zu hören

• Schalten Sie die internen Lautsprecher des Fernsehgeräts aus.

• Passen Sie die Lautstärke des Fernsehgeräts an.

• Systemfehler. Wenden Sie sich an den Bose-Kundendienst.Pflege und Wartung

Austauschen der Fernbedienungsbatterie

Wenn die Fernbedienung nicht mehr funktioniert oder die Reichweite sich

zu verringern scheint, müssen Sie die Batterie der Fernbedienung ersetzen.

WARNUNG: Bewahren Sie die Batterie (oder Batterien) außerhalb der Reichweite

von Kindern auf. Die falsche Behandlung der Fernbedienungsbatterie kann Brände

oder Verätzungen verursachen. Versuchen Sie nicht, die Batterie wiederaufzuladen,

auseinander zu nehmen, auf eine Temperatur von über 100° C zu erhitzen oder

zu verbrennen. Entsorgen Sie verbrauchte Batterien sofort. Ersetzen Sie Batterien

nur durch Batterien des richtigen Typs und der richtigen Modellnummer.

1. Drehen Sie die Batterieabdeckung mit einer Münze gegen den Uhrzeigersinn.

2. Nehmen Sie die Abdeckung ab und legen Sie die neue Batterie (CR2032 oder

DL2032) mit der flachen Seite nach oben ein. Achten Sie dabei auf das Plus-

3. Setzen Sie die Abdeckung wieder ein und drehen Sie sie im Uhrzeigersinn,

• Sie können die Oberfläche des Lautsprechers mit einem weichen, trockenen

• Verwenden Sie keine Sprühdosen in der Nähe des Lautsprechers. Verwenden

Sie weder Lösungsmittel oder Chemikalien noch Reinigungsmittel, die Alkohol,

Ammoniak oder Polituren enthalten.

• Auf keinen Fall darf Feuchtigkeit ins Innere gelangen.

• Die Lautsprechergitter benötigen keine besondere Pflege, Sie können sie aber

bei Bedarf vorsichtig mit dem Staubsauger und einem Bürstenaufsatz absaugen.Pflege und Wartung

Weitere Hilfe zur Problembehandlung erhalten Sie beim Bose-Kundendienst. Eine

Liste mit Kontaktinformationen haben Sie mit dem Solo TV-Soundsystem erhalten.

Telefonnummer nur in den USA: 800-901-0472.

Eingeschränkte Garantie

Solo TV-Soundsystem wird eine eingeschränkte Garantie

gewährt. Einzelheiten zu den Garantiebedingungen finden Sie auf der

Produktregistrierungskarte, die Sie mit dem System erhalten haben. Wie Sie sich

registrieren, ist auf der Karte beschrieben. Ihre eingeschränkte Garantie ist jedoch

unabhängig von der Registrierung gültig.

527,00 m B x 311 mm T x 76 mm H Gewicht

Analoge stereoaudiokabel

525 mm B x 309 mm D x 74 mm H Gewicht
