MANUALE UTENTE Solo TV BOSE

Coaxiale digitale audio

Informazioni sulla sicurezza

Introduzione

Grazie per aver acquistato questo prodotto.... 6

Disimballaggio 6

Configurazione del sistema

Fase 1: Collocazione del sistema....7

Fase 2: Collegamento del sistema Solo all'alimentazione.... 8

Fase 3: Scelta del tipo di cavo audio da usare....9

Fase 4: Collegamento del cavo audio al sistema Solo....10

Fase 5: Collegamento dell'altra estremità del cavo audio al televisore. 12

Fase 6: Posizionamento del TV sul sistema Solo .... 13

Fase 8: Verifica audio.... 15

Collegamenti di configurazione alternativi

Quando utilizzare una connessione alternativa.... 16

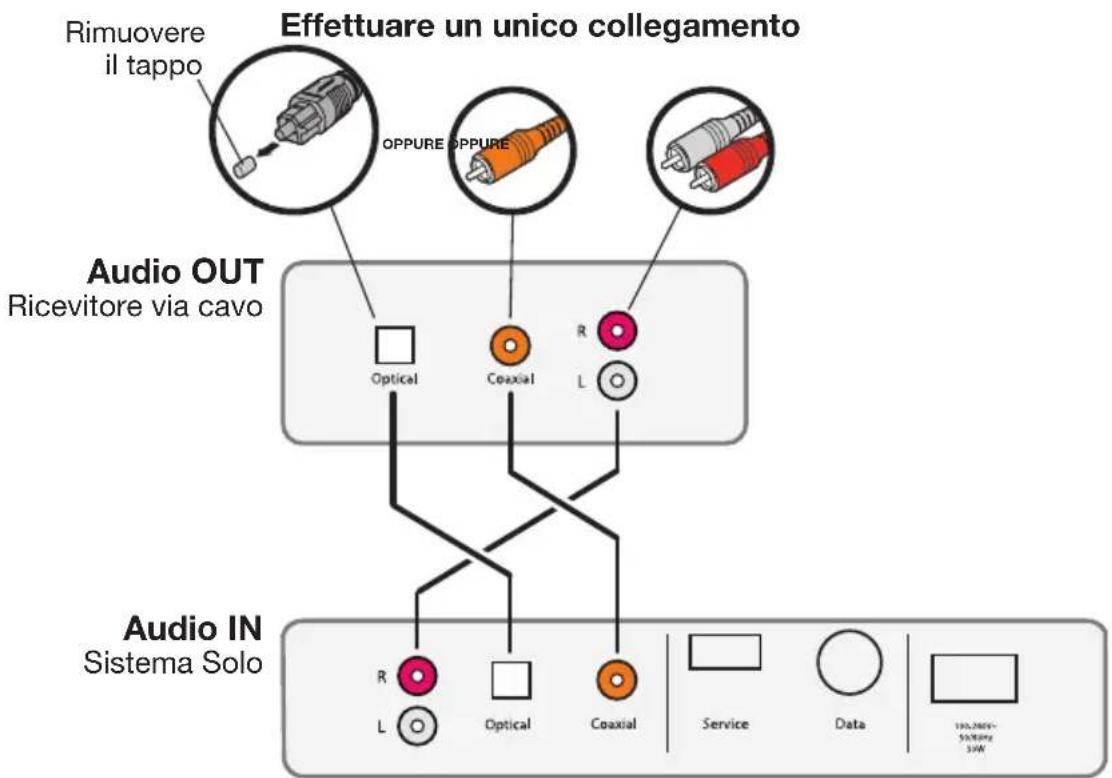

Collegamento all'uscita audio di un ricevitore via cavo 16

Collegamento all'uscita cuffie di un televisore.... 17

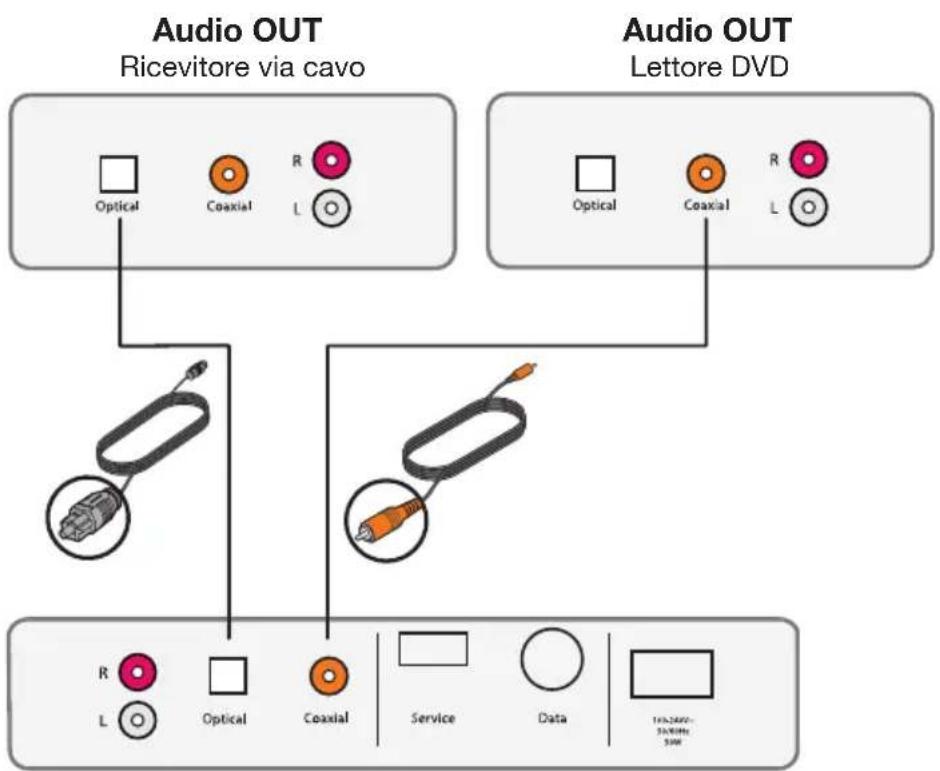

Collegamento di più dispositivi a sistema Solo.... 18

Funzionamento

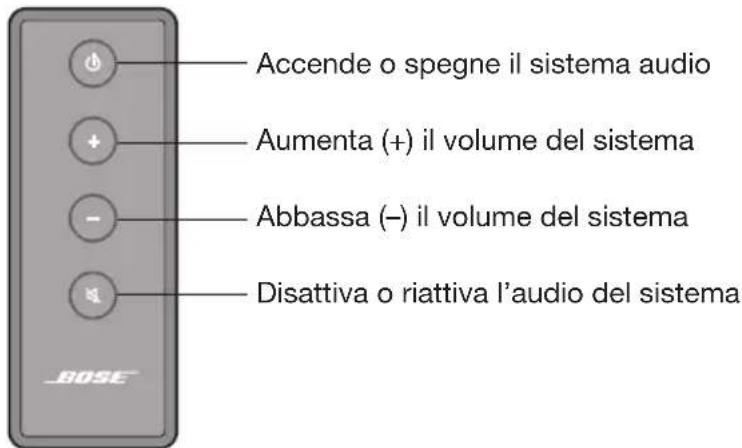

Telecomando.... 19

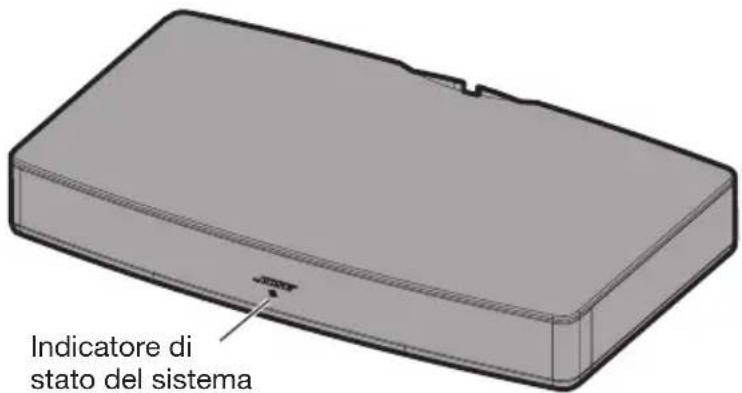

Indicatore di stato del sistema 19

Riduzione dei bassi 20

Telecomando universale opzionale 20

Uso di un telecomando di terze parti 20

Manutenzione

Risoluzione dei problemi.... 21

Sostituzione delle batterie del telecomando 22

Pulizia 22

Assistenza tecnica.... 23

Garanzia limitata 23

Dati tecnici.... 23

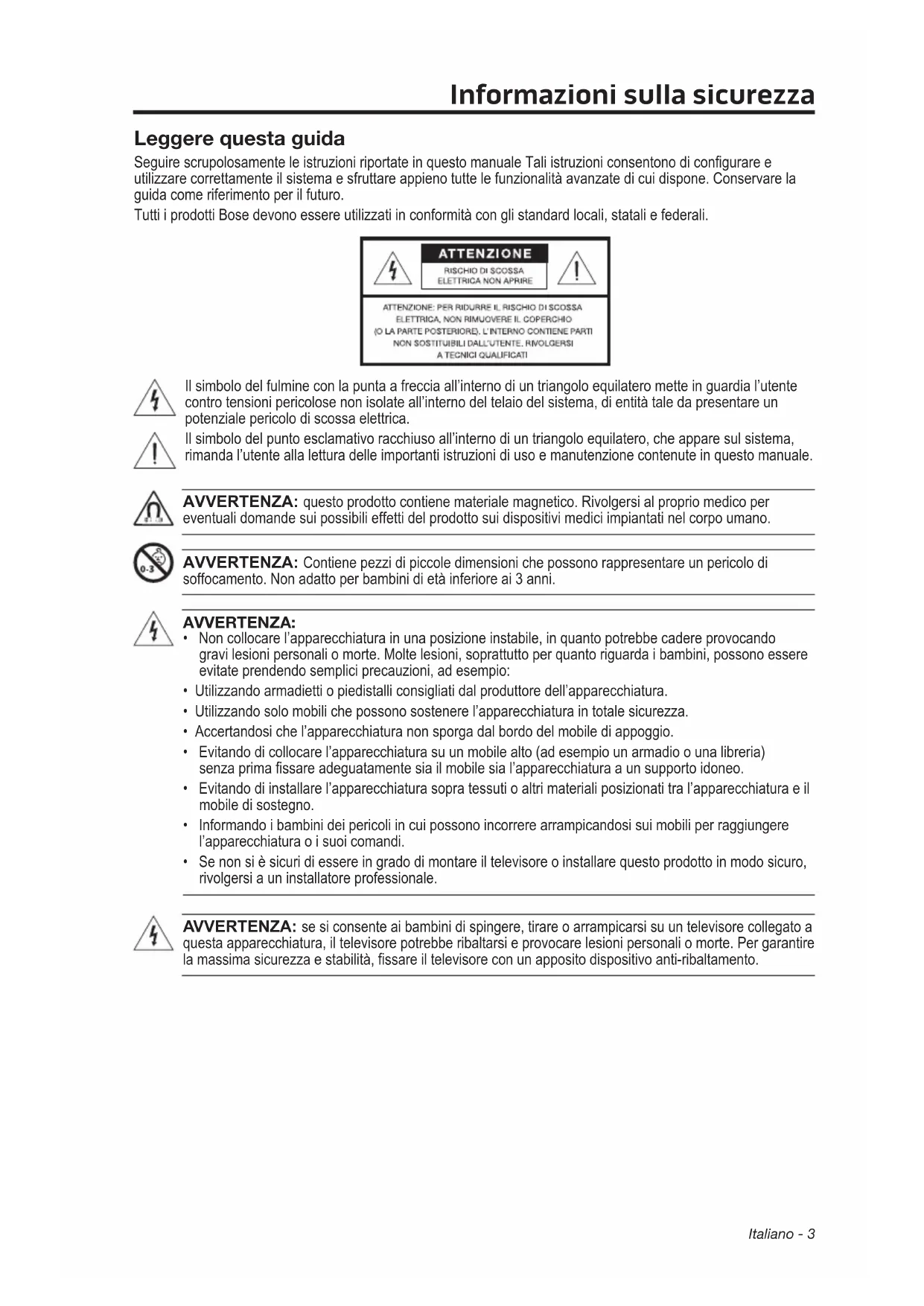

Leggere questa guida

Seguire scrupolosamente le istruzioni riportate in questo manuale Tali istruzioni consentono di configurare e utilizzare correttamente il sistema e sfruttare appieno tutte le funzionalità avanzate di cui dispone. Conservare la guida come riferimento per il futuro.

Tutti i prodotti Bose devono essere utilizzati in conformità con gli standard locali, statali e federali.

ATTENZIONE RISCHIO DI SCOSSA ELETTRICA NON APRIRE ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORD, L'INTERNO CONTIENE PARTI NON SOSTITUIBILI DALL'UTENTE, RIVOLGERSI A TECNICI QUALIFICATI

Il simbolo del fulmine con la punta a freccia all'interno di un triangolo equilatero mette in guardia l'utente contro tensioni pericolose non isolate all'interno del telaio del sistema, di entità tale da presentare un potenziale pericolo di scossa elettrica.

Il simbolo del punto esclamativo racchiuso all'interno di un triangolo equilatero, che appare sul sistema, rimanda l'utente alla lettura delle importanti istruzioni di uso e manutenzione contenute in questo manuale.

AVVERTENZA: questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano.

AVVERTENZA: Contiene pezzi di piccole dimensioni che possono rappresentare un pericolo di soffocamento. Non adatto per bambini di età inferiore ai 3 anni.

AVVERTENZA:

• Non collocare l'apparecchiatura in una posizione instabile, in quanto potrebbe cadere provocando gravi lesioni personali o morte. Molte lesioni, soprattutto per quanto riguarda i bambini, possono essere evitate prendendo semplici precauzioni, ad esempio:
• Utilizzando armadietti o piedistalli consigliati dal produttore dell'apparecchiatura.
• Utilizzando solo mobili che possono sostenere l'apparecchiatura in totale sicurezza.
• Accertandosi che l'apparecchiatura non sporga dal bordo del mobile di appoggio.
• Evitando di collocare l'apparecchiatura su un mobile alto (ad esempio un armadio o una libreria) senza prima fissare adeguatamente sia il mobile sia l'apparecchiatura a un supporto idoneo.
• Evitando di installare l'apparecchiatura sopra tessuti o altri materiali posizionati tra l'apparecchiatura e il mobile di sostegno.
• Informando i bambini dei pericoli in cui possono incorrere arrampicandosi sui mobili per raggiungere l'apparecchiatura o i suoi comandi.
• Se non si è sicuri di essere in grado di montare il televisore o installare questo prodotto in modo sicuro, rivolgersi a un installatore professionale.

AVVERTENZA: se si consente ai bambini di spingere, tirare o arrampicarsi su un televisore collegato a questa apparecchiatura, il televisore potrebbe ribaltarsi e provocare lesioni personali o morte. Per garantire la massima sicurezza e stabilità, fissare il televisore con un apposito dispositivo anti-ribaltamento.

AVVERTENZA:

• Per ridurre il rischio di incendio o scosse elettriche, il prodotto non deve essere esposto a pioggia o umidità.
• Non esporre l'apparecchio a gocce o schizzi e non porre oggetti colmi di liquidi, quali vasi, sopra o accanto all'apparecchio. Come per qualsiasi prodotto elettronico, è importante che all'interno delle parti del sistema non penetrino liquidi in quanto potrebbero causare guasti e/o rischio di incendio.
• Non collocare sorgenti di fiamme libere (ad esempio candele accese) sull'apparecchio o nelle vicinanze dello stesso.

AVVERTENZA:

• Tenere la batteria del telecomando fuori dalla portata dei bambini. Se maneggiata in modo scorretto, può causare incendi o ustioni chimiche. Non deve essere ricaricata, smontata, esposta a temperature superiori a 100 °C o bruciata Le batterie usate devono essere smaltite tempestivamente. Utilizzare solo batterie del tipo e modello appropriati.
• Non ingerire la batteria; esiste il rischio di ustioni chimiche. Il telecomando fornito con questo prodotto contiene una batteria con celle a moneta/bottone. Se la batteria con celle a moneta/bottone viene ingerita, può causare gravi ustioni interne in sole 2 ore e provocare la morte. Tenere le batterie nuove e usate lontano dalla portata dei bambini. Se il vano batterie non si chiude in modo sicuro, cessare di utilizzare il prodotto e tenerlo lontano dai bambini. Se si pensa che la batteria possano essere stata ingerita o inserita in qualsiasi parte del corpo, richiedere immediatamente assistenza medica.
• Se la batteria viene sostituita in modo errato sussiste il pericolo di esplosione. Sostituire solo con batterie al litio CR2032 o DL2032 da 3 volt approvate da un ente per la sicurezza (ad es. UL).

ATTENZIONE: non apportare modifiche al sistema o agli accessori, Eventuali modifiche non autorizzate possono compromettere la sicurezza, la conformità alle norme e le prestazioni del sistema e quindi invalidare la garanzia.

Note:

• La spina dell'alimentazione o dell'accoppiatore deve essere raggiungibile facilmente e rapidamente se è utilizzata come dispositivo di spegnimento.
• Il prodotto è destinato all'uso in ambienti interni. Non è stato progettato né collaudato per l'uso in ambienti esterni, camper o imbarcazioni.
• L'etichetta identificativa è situata sul retro o alla base del prodotto.

Le batterie usate devono essere smaltite correttamente, in conformità con le normative locali.

Non bruciarle.

Questo prodotto è conforme a tutti i requisiti pertinenti della direttiva UE. La dichiarazione di conformità completa è disponibile all'indirizzo www.Bose.com/compliance.

Nome e contenuto delle sostanze o degli elementi tossici o pericolosi
Nome parte	Sostanze ed elementi tossici o pericolosi
	Piombo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo esavalente (CR(VI))	Bifenile polibromurato (PBB)	Difeniletere polibromurato (PBDE)
Circuiti stampati X 0	0 0 0 0
Parti di metallo X 0 0	0 0 0
Parti di plastica 0 0 0	0 0 0
Diffusori X 0 0 0 0 0
Cavi X 0 0 0 0 0
0: indica che la quantità della sostanza tossica o pericolosa contenuta in tutti i materiali omogenei della parte è inferiore al limite previsto dallo standard SJ/T 11363-2006.
X: indica che la quantità della sostanza tossica o pericolosa contenuta in almeno uno dei materiali omogenei della parte è superiore al limite previsto dallo standard SJ/T 11363-2006.

Informazioni importanti sulla sicurezza

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l'apparecchio in prossimità di acqua.
6. Utilizzare solo un panno asciutto per la pulizia.
7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
8. Non installare i diffusori in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparati (compresi gli amplificatori) che generano calore.
9. Fare in modo che il cavo di alimentazione non venga calpestato o schiacciato, soprattutto in corrispondenza di spine, prese e nel punto di uscita dall'apparecchio.
10. Utilizzare solo sistemi di aggancio/accessori specificati dal produttore.
11. Scollegare l'apparato durante i temporali o quando rimane inutilizzato a lungo.
12. Affidarsi a personale qualificato per tutti gli interventi di assistenza. Gli interventi di assistenza si rendono necessari quando l'apparato ha subito danni, ad esempio se il cavo di alimentazione o la spina sono danneggiati, se è stato versato del liquido o sono caduti oggetti sull'apparecchio, se l'apparato è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.

NOTA: questa apparecchiatura è stata sottoposta a collaudo ed è risultata conforme ai limiti relativi ai dispositivi digitali di Classe B previsti dalla Parte 15 delle norme FCC. Tali limiti sono stati fissati allo scopo di assicurare un'adeguata protezione dalle interferenze dannose nell'ambito di un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non viene installata e utilizzata in conformità alle istruzioni fornite, può interferire negativamente con le comunicazioni radiofoniche. Non esiste tuttavia alcuna garanzia che in una particolare installazione non si verificherà alcuna interferenza. Se questo dispositivo dovesse provocare interferenze con la ricezione radiotelevisiva (determinabili spegnendo e riaccendendo l'apparecchio), l'utente dovrà provare a eliminare tali interferenze effettuando una o più delle seguenti operazioni:

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il dispositivo che provoca interferenza e il ricevitore.
• Collegare il dispositivo a una presa di corrente appartenente a un circuito diverso da quello a cui è collegato il dispositivo ricevente.
• Rivolgersi al distributore o a un tecnico radiotelevisivo specializzato per ottenere assistenza.

Eventuali modifiche o alterazioni non espressamente approvate da Bose Corporation possono rendere nulla l'autorizzazione dell'utente all'utilizzo dell'apparecchiatura stessa.

Questo prodotto è conforme alle specifiche canadesi ICES-003 di Classe B.

Compilare e conservare le seguenti informazioni

I numeri di serie e di modello si trovano sul pannello inferiore.

Numero di serie:

Numero di modello: ____

Data d'acquisto: ____

È consigliabile conservare la ricevuta insieme a questo manuale di istruzioni.

DOLBY. DIGITAL

Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo doppia-D sono marchi registrati di Dolby Laboratories.

©2013 Bose Corporation. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.

Grazie per aver acquistato questo prodotto...

Grazie per aver scelto il sistema Bose® Solo TV per la vostra casa. Questo sistema di diffusori elegante e discreto è stato progettato per essere collocato sotto la maggior parte dei televisori con schermi fino a 32 pollici e sotto molti televisori con schermi fino a 42 pollici. Produce prestazioni acustiche eccezionali che migliorano sensibilmente l'esperienza davanti alla TV.

Disimballaggio

Estrarre delicatamente il contenuto della confezione e verificare che siano presenti tutti i componenti illustrati:

Cavo di alimentazione (Viene fornito il cavo di alimentazione adatto alla propria area geografica)

Cavo audio digitale ottico

Cavo audio stereo analogico

Cavo audio digitale coassiale

Se una parte del prodotto risulta danneggiata, non tentare di utilizzarla. Contattare immediatamente il rivenditore autorizzato Bose di zona o il centro di assistenza tecnica Bose. Per le informazioni sui contatti fare riferimento all'elenco presente sulla confezione del prodotto.

Conservare il cartone e i materiali di imballo, poiché potrebbero servire per trasportare o custodire il prodotto successivamente.

Fase 1: Collocazione del sistema

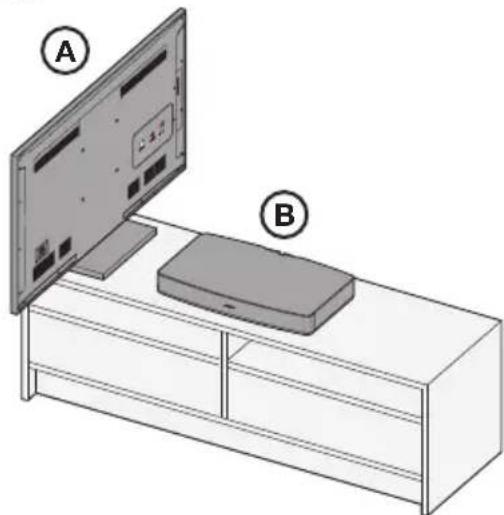

A. Spostare il televisore da un lato e ruotarlo per accedere al pannello dei collegamenti.
B. Collocare il sistema Solo nella posizione precedentemente occupata dal televisore.

Indicazioni per la collocazione:

- Il sistema Bose Solo è progettato per essere inserito sotto televisori con peso massimo di 18 kg, larghezza massima.

della base di 508 mm e profondità massima di 260 mm. Molti televisori da 42" e la maggior parte di quelli fino a 32" soddisfano tali requisiti

• La base del televisore deve essere centrata sul lato superiore del sistema e non deve sporgere da nessuno dei bordi.
• Se la base del televisore è troppo grande rispetto al lato superiore del sistema, collocare il sistema audio in un'altra posizione, ad esempio uno scaffale aperto sotto il televisore, ma comunque in posizione ravvicinata rispetto al televisore, per consentire il collegamento tramite il cavo audio. È anche possibile montare il televisore a parete, sopra il sistema.
• Se il sistema audio viene collocato all'interno di un armadietto, oppure sopra uno scaffale, posizionarne il lato anteriore il più vicino possibile al bordo anteriore dello scaffale per assicurare le migliori prestazioni audio.

Nota: Se si posiziona il sistema in un angolo, in un armadietto o su uno scaffale, l'audio potrebbe risultare particolarmente intenso e i bassi rimbombanti. Per ridurre i bassi, vedere "Riduzione di bassi", a pagina20.

ATTENZIONE:

• NON montare un televisore a tubo catodico sopra questo sistema. Il sistema non è progettato per l'uso con questo tipo di televisore.
• Se si monta la base del televisore in modo che sporga da qualsiasi bordo di questo sistema di diffusori, esiste un rischio di ribaltamento del televisore e quindi un pericolo per le persone.
• Se il sistema audio viene installato contro una parete, assicurarsi che rimanga una distanza minima di 2,5 cm tra la parete e il lato posteriore del sistema.
• Indipendentemente dal tipo di montaggio, assicurarsi che le aperture di ventilazione sul pannello posteriore non siano ostruite.
• Se il televisore è dotato di un dispositivo anti-ribaltamento, installarlo in base alle istruzioni del produttore e regolarne il laccio così come indicato nelle istruzioni dopo aver collocato il televisore sopra il sistema. L'installazione di un dispositivo anti-ribaltamento è consigliata quando si usa un televisore con questo prodotto. Se il televisore è sprovvisto di un dispositivo di questo tipo, è possibile ottenerne uno dalla maggior parte dei negozi che vendono televisori.

Configurazione del sistema

Fase 2: Collegamento del sistema Solo all'alimentazione

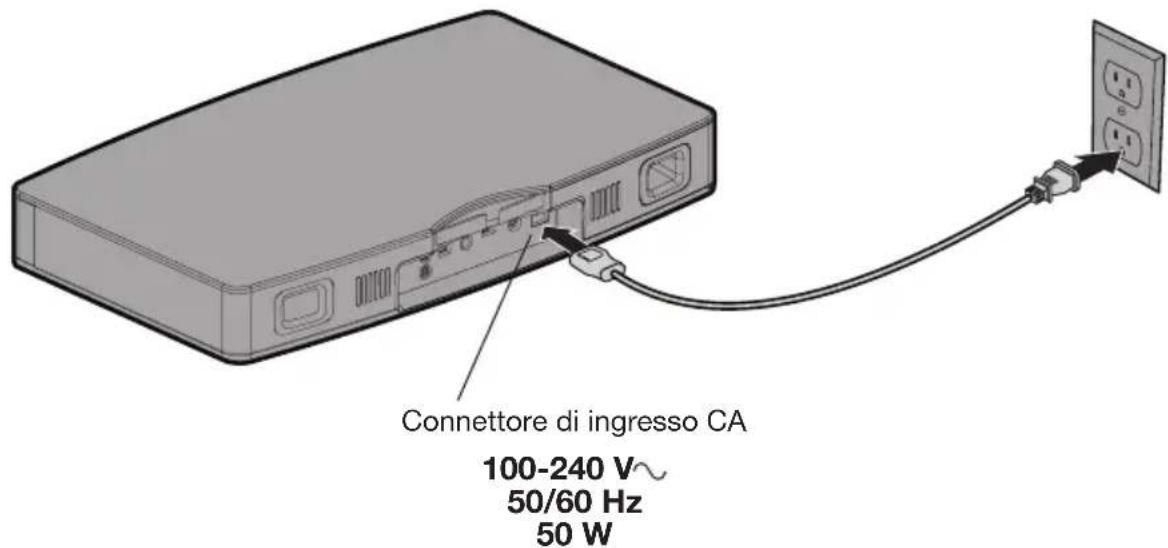

A. Collegare un'estremità del cavo di alimentazione al connettore di ingresso CA.

B. Inserire l'altra estremità in una presa CA.

Subito dopo l'attivazione dell'alimentazione, il sistema emette due segnali acustici per indicare che è pronto per l'uso.

Connettore di ingresso CA 100-240 V~ 50/60 Hz 50 W

Nota: Bose consiglia di collegare a tutte le apparecchiature elettroniche un soppressore di sovratensioni e sovracorrenti approvato da un ente per la sicurezza. Le variazioni e i picchi di tensione possono danneggiare i componenti elettronici di qualsiasi sistema.

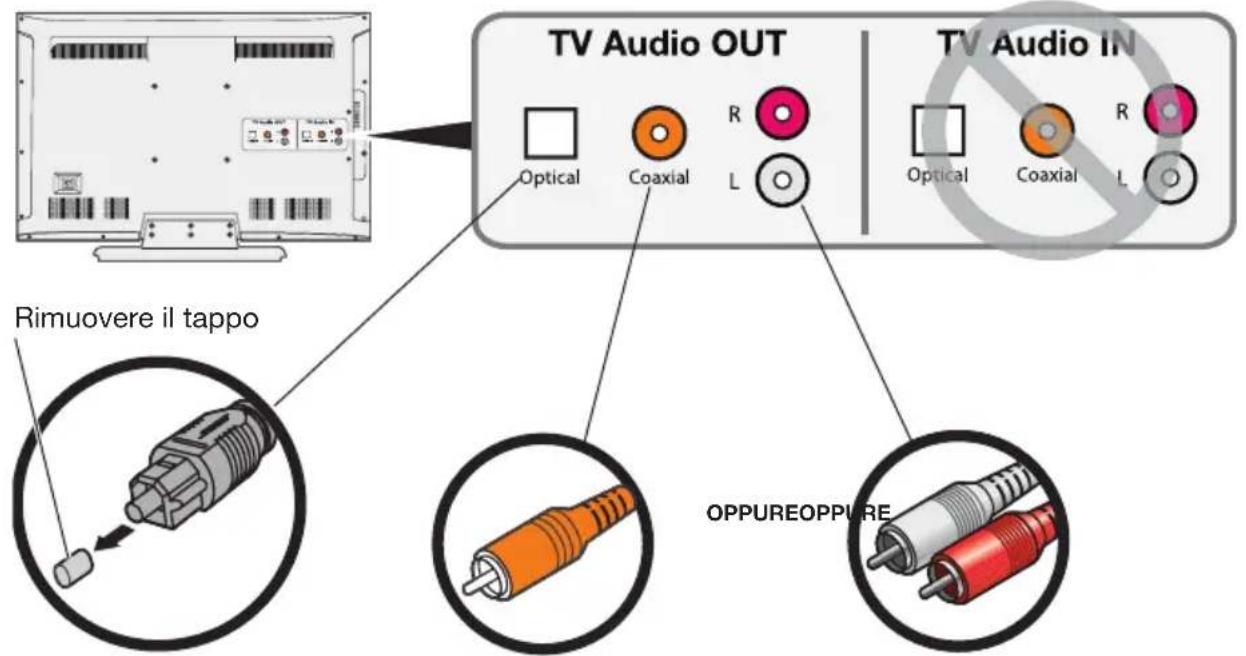

Fase 3: Scelta del tipo di cavo audio da usare

Sul retro del televisore, cercare una delle seguenti connessioni di uscita audio e utilizzare il cavo appropriato. Fare riferimento allo schema di disimballaggio a pagina 6.

Selezionare un solo collegamento Audio OUT

Collegamento audio digitale ottico

• Un'uscita audio digitale che trasmette dati digitali attraverso un cavo in fibra ottica.
• Se disponibile, utilizzare questa connessione per ottenere le migliori prestazioni audio.

Audio digitale coassiale

• Un'uscita audio digitale che trasmette dati digitali attraverso un cavo coassiale da 75 ohm.
• Utilizzare questa connessione se non è disponibile un'uscita ottica.

Audio stereo analogico

• Tipologia più comune di uscita audio, in cui i canali sinistro e destro sono collegati separatamente.
• Utilizzare questa connessione se non sono disponibili uscite audio digitali.

Suggerimento:

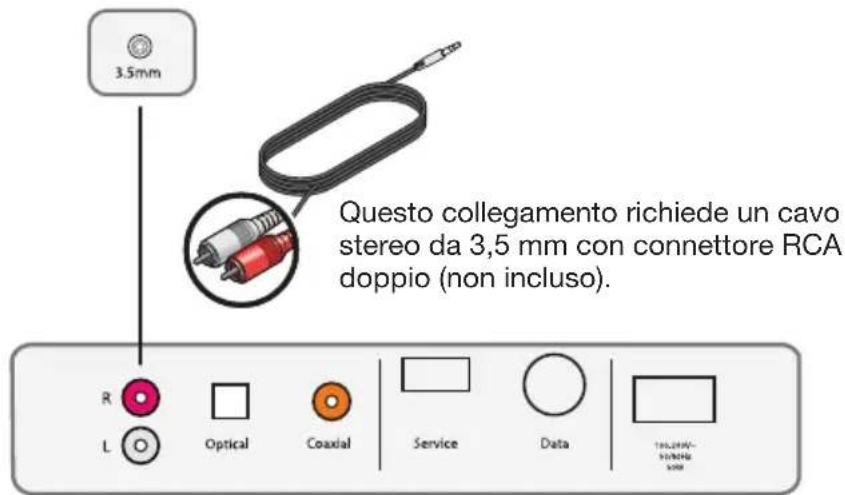

Se il televisore non presenta uscite audio, è possibile usare le uscite audio di un altro dispositivo. Ad esempio, se al televisore è collegato un ricevitore satellitare o via cavo, è possibile collegare il sistema Solo alle uscite audio di tali dispositivi. Per informazioni su altri metodi di collegamento del sistema audio Solo TV, vedere "Collegamenti di configurazione alternativi", a pagina 16.

Configurazione del sistema

Fase 4: Collegamento del cavo audio al sistema Solo

Suggerimento: Se si è scelto di utilizzare il cavo audio digitale ottico, vedere "Istruzioni importanti per il collegamento di cavi ottici", a pagina 11.

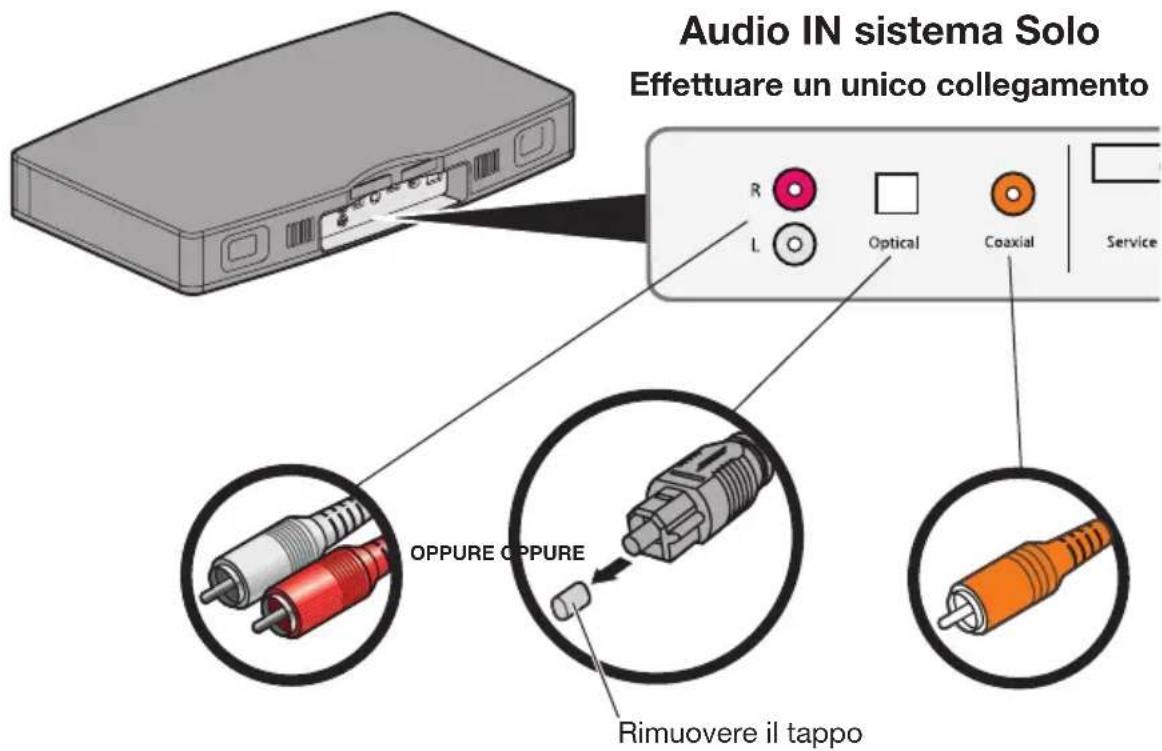

A. Inserire un'estremità del cavo audio scelto nel connettore Audio IN corretto del sistema Solo.

Audio IN sistema Solo Effettuare un unico collegamento R L Optical Coaxial Service OPPURE OPPURE Rimuovere il tappo

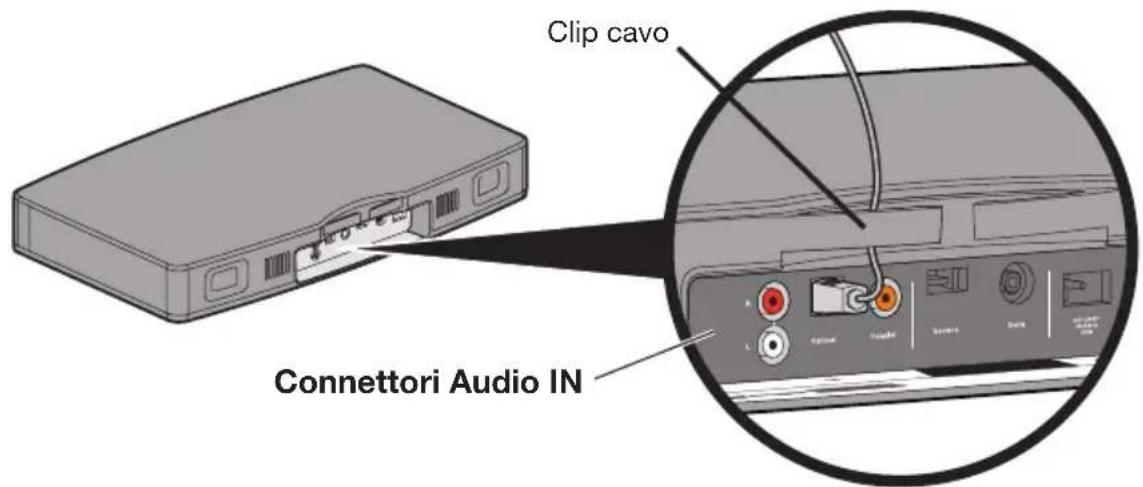

B. Se si vuole, è possibile far scivolare il cavo dietro l'apposita clip. (Cavo ottico visualizzato solo come esempio.)

Clip cavo Connettori Audio IN

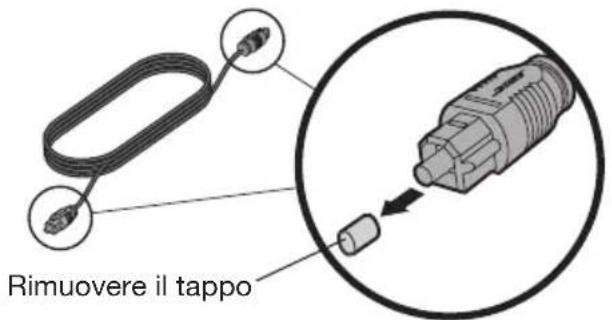

Istruzioni importanti per il collegamento di cavi ottici

1. Rimuovere il cappuccio di protezione dalle estremità del cavo.

Rimuovere il tappo

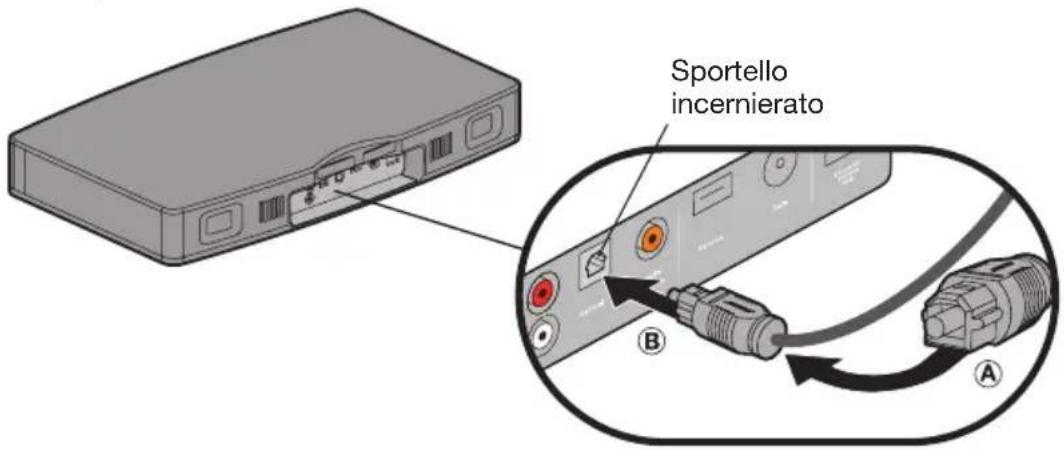

1. Tenere il cavo ottico nel modo indicato Ⓐ. Allineare lo spinotto con il connettore ottico e inserirlo con cura Ⓑ.

Nota: Il connettore è dotato di uno sportellino girevole che si sposta quando lo spinotto viene inserito.

Sportello incernierato B A

ATTENZIONE: l'inserimento dello spinotto con l'orientamento sbagliato può danneggiare lo spinotto stesso e/o il connettore.

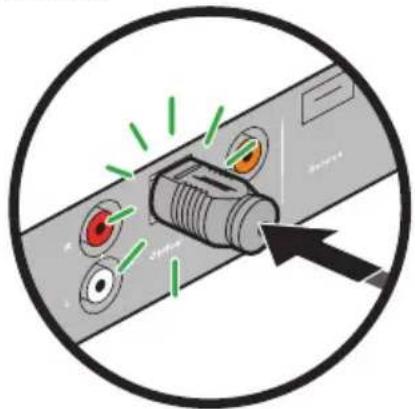

1. Spingere con decisione lo spinotto nel connettore finché non si sente un clic.

Configurazione del sistema

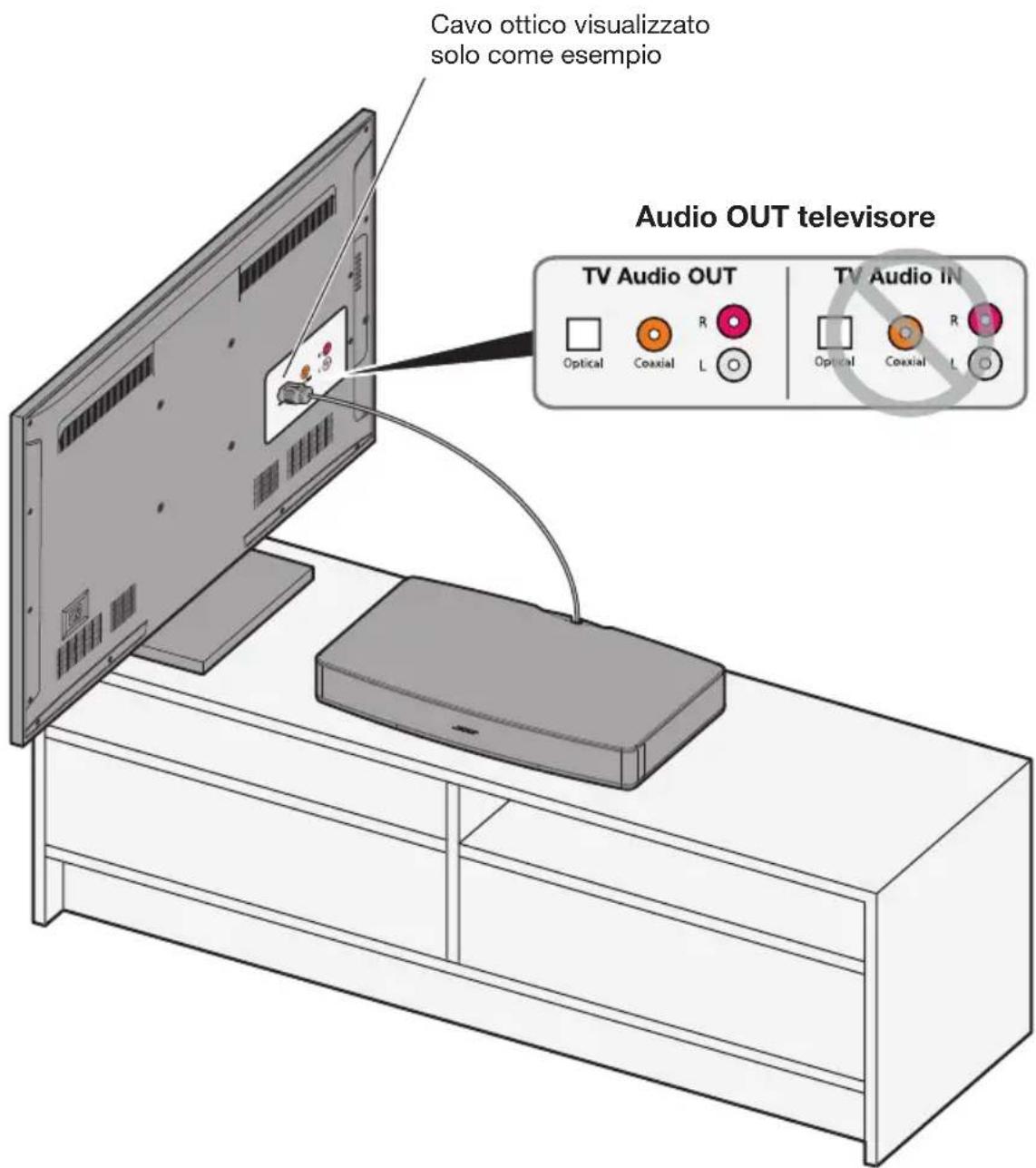

Fase 5: Collegamento dell'altra estremità del cavo audio al televisore

A. Individuare le connessioni Audio OUT sul televisore.

B. Inserire l'altra estremità del cavo audio nel connettore Audio OUT corretto.

ATTENZIONE: se si usa un cavo audio digitale ottico, assicurarsi di inserire lo spinotto con l'orientamento corretto nel connettore Audio OUT del televisore. Potrebbe essere necessario ruotare lo spinotto in modo diverso rispetto al sistema Solo.

Cavo ottico visualizzato solo come esempio Audio OUT televisore TV Audio OUT Optical Coaxial R L TV Audio IN Optical Coaxial R L

Fase 6: Posizionamento del TV sul sistema Solo

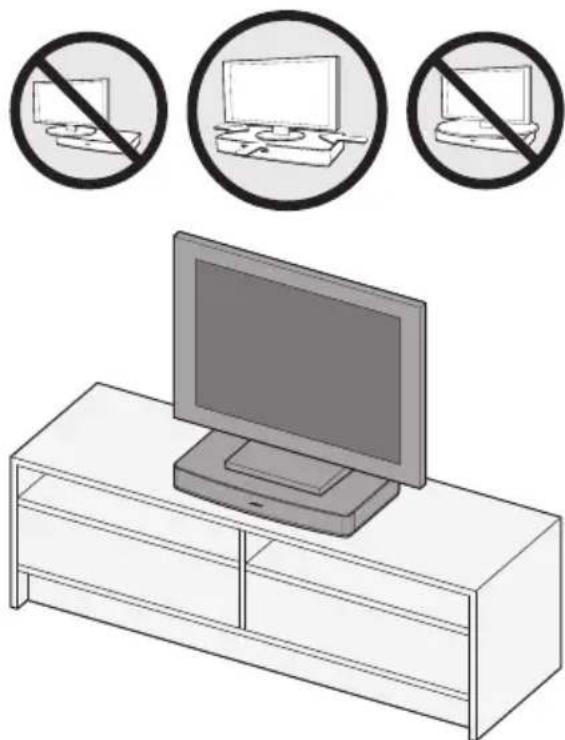

Posizionare il televisore sopra il sistema Solo, assicurandosi che sia perfettamente centrato. Vedere “Indicazioni per la collocazione”, a pagina 7.

ATTENZIONE: centrare bene la base del televisore sul lato superiore del prodotto.

• NON montare un televisore a tubo catodico sopra questo sistema. Il sistema non è progettato per l'uso con questo tipo di televisore.
• Se si monta la base del televisore in modo che sporga da qualsiasi bordo di questo sistema di diffusori, esiste un rischio di ribaltamento del televisore e quindi un pericolo per le persone.
• Se il sistema audio viene installato contro una parete, assicurarsi che rimanga una distanza minima di 2,5 cm tra la parete e il lato posteriore del sistema.
• Se il televisore è dotato di un dispositivo anti-ribaltamento, installarlo in base alle istruzioni del produttore e regolarne il laccio così come indicato nelle istruzioni dopo aver collocato il televisore sopra il sistema. L'installazione di un dispositivo anti-ribaltamento è consigliata quando si usa un televisore con questo prodotto. Se il televisore è sprovvisto di un dispositivo di questo tipo, è possibile ottenerne uno dalla maggior parte dei negozi che vendono televisori.

Configurazione del sistema

Fase 7: Verifica delle impostazioni TV

Per apprezzare la qualità audio dei programmi televisivi riprodotta dal sistema audio Solo TV, è necessario disattivare gli altoparlanti interni del televisore. Inoltre, assicurarsi che le impostazioni audio del televisore non blocchino il segnale di uscita audio.

Nota: Consultare il manuale di istruzioni del televisore per informazioni sull'uso dei menu e sulla modifica delle impostazioni del televisore. I produttori rendono generalmente accessibili i manuali di istruzioni sui loro siti web.

A. Accendere il televisore.
B. Accedere al menu del televisore e selezionare Audio, Suono o Impostazioni altoparlanti.
C. Cercare la voce di menu che consente di disattivare gli altoparlanti del televisore. Tale voce di menu potrebbe chiamarsi Altoparlanti Sì/No o qualcosa di simile.
Se non esiste un'impostazione che consente di disattivare gli altoparlanti del televisore, regolare il volume del televisore al minimo.
D. Se si sceglie di utilizzare un'uscita audio ottica o digitale coassiale, cercare nelle impostazioni audio una voce di menu che consenta di controllare l'uscita audio digitale. Potrebbe essere necessario selezionare l'uscita digitale da utilizzare.
E. Cercare un'impostazione che permette di selezionare il tipo di uscita audio, quale Stereo o Audio a 5.1 canali. Potrebbe essere necessario selezionare tale impostazione per abilitare l'uscita audio.

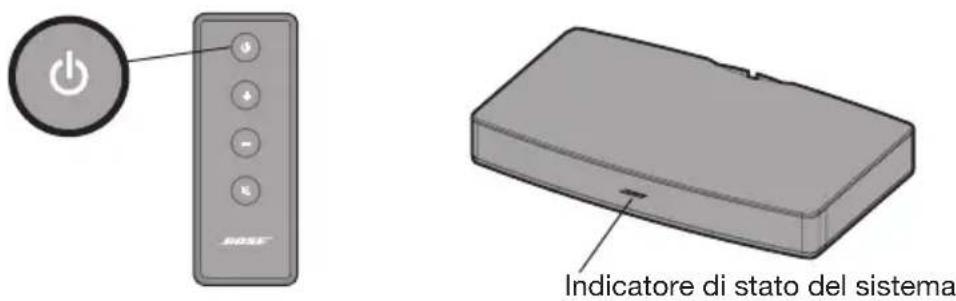

Fase 8: Verifica audio

A. Premere il pulsante di alimentazione sul telecomando del sistema Solo. Assicurarsi che l'indicatore di stato del sistema sia verde fisso.

B. Assicurandosi che il televisore sia acceso.
C. Verificare se l'audio proviene dai diffusori del sistema Solo.

Suggerimento: Per confermare che gli altoparlanti del televisore siano disattivati, premere il pulsante Mute sul telecomando del sistema Solo e verificare che dal TV non provenga alcun suono. Se l'audio del sistema è azzerato, l'indicatore di stato del sistema sul pannello anteriore lampeggia in verde.

Nota: A seconda di dove è stato posizionato il sistema Solo e del programma in riproduzione, l'audio potrebbe risultare troppo intenso o la qualità dei bassi rimbombante. Per ridurre la quantità di bassi nell'uscita audio, vedere "Riduzione di bassi", a pagina 20.

Se non si percepisce alcun suono proveniente dal sistema di diffusori Solo:

• Assicurarsi che il sistema Solo sia acceso. Assicurarsi che l'indicatore di stato del sistema (pagina 19) sul pannello anteriore sia verde fisso.
  • Utilizzando il telecomando del sistema Solo, aumentare il volume.
• Assicurarsi che il cavo audio sia collegato al connettore del televisore contrassegnato dalla dicitura Audio Output o Audio OUT, e non Audio Input o Audio IN.
• Se si usa un cavo audio digitale ottico, assicurarsi che sia stato inserito correttamente. Vedere “Istruzioni importanti per il collegamento di cavi ottici”, a pagina 11. Se ancora non si sente alcun suono dopo aver verificato il collegamento dei cavi, provare un altro tipo di connessione audio.
• Per informazioni su altri metodi di collegamento del sistema Solo, vedere "Collegamenti di configurazione alternativi", a pagina 16.

Collegamenti di configurazione alternativi

Quando utilizzare una connessione alternativa

Potrebbe accadere che il televisore non presenti uscite audio o che, una volta collegate le uscite audio al sistema Solo, il televisore non invii l'audio al sistema.

Se si incontrano difficoltà di trasmissione audio dal sistema Solo quando collegato direttamente al televisore, è possibile tentare con uno di questi schemi di collegamento alternativi.

• Se il televisore non presenta alcuna connessione di uscita audio o non trasmette l'audio al sistema Solo, vedere
  "Collegamento all'uscita audio di un ricevitore via cavo" di seguito, oppure
  "Collegamento all'uscita cuffie di un televisore", a pagina 17.
• Se non si riceve audio da un lettore DVD collegato al televisore, vedere
  "Collegamento di più dispositivi a sistema Solo", a pagina 18

Collegamento all'uscita audio di un ricevitore via cavo

Anziché collegare il televisore al sistema, è possibile collegare una delle uscite audio del ricevitore via cavo al sistema Solo. Assicurarsi di usare una sola connessione audio.

ATTENZIONE: se si è scelto di utilizzare il cavo audio digitale ottico, vedere "Istruzioni importanti per il collegamento di cavi ottici", a pagina 11.

Rimuovere il tappo Effettuare un unico collegamento OPPURE OPPURE Audio OUT Ricevitore via cavo Optical Coaxial R L Audio IN Sistema Solo R L Optical Coaxial Service Data 100.2005- SISTEMA SW

Collegamento all'uscita cuffie di un televisore

Se il televisore presenta solo un connettore per cuffie, è possibile collegare questa uscita audio al sistema Solo utilizzando un cavo stereo da 3,5 mm con connettore RCA doppio.

Una volta effettuato questo collegamento, alzare il volume del televisore fino quasi al massimo, quindi controllare il volume mediante il telecomando del sistema Solo.

Audio OUT

Uscita cuffie del televisore o altra uscita audio VARIABLE

3.5mm Questo collegamento richiede un cavo stereo da 3,5 mm con connettore RCA doppio (non incluso).

Audio IN

Sistema Solo

Collegamenti di configurazione alternativi

Collegamento di più dispositivi a sistema Solo

Se si dispone di un dispositivo quale un lettore DVD collegato al televisore, potrebbe accadere che il televisore non trasmetta l'audio dal lettore DVD all'uscita audio del televisore. Il sistema Solo offre una soluzione a questo tipo di problema. È possibile collegare fino a tre dispositivi al sistema Solo utilizzando un cavo audio differente per ciascuno. Ad esempio, nell'immagine che segue sono illustrati un ricevitore via cavo e un lettore DVD collegati al sistema Solo.

Nota: Questo schema di collegamento alternativo potrebbe non funzionare con alcune apparecchiature normalmente utilizzate in casa, in quanto alcuni dispositivi, quali i ricevitori via cavo/satellitari, rimangono sempre accesi. Se si collegano più dispositivi al sistema Solo, accendere solo il dispositivo che si desidera utilizzare e spegnere tutti gli altri.

ATTENZIONE: se si è scelto di utilizzare il cavo audio digitale ottico, vedere "Istruzioni importanti per il collegamento di cavi ottici", a pagina 11.

Audio IN Sistema Solo

Telecomando

Il sistema audio Solo TV è facile da controllare mediante il piccolo telecomando in dotazione. È sufficiente puntarlo verso il lato anteriore del sistema e premere i pulsanti.

Accende o spegne il sistema audio Aumenta (+) il volume del sistema Abbassa (−) il volume del sistema Disattiva o riattiva l'audio del sistema

Indicatore di stato del sistema

L'indicatore di stato del sistema segnala quando il sistema è acceso e fornisce un'indicazione dello stato del sistema durante il funzionamento.

Indicatore di stato del sistema

Stato del sistema:

Spento....Sistema spento (standby) Verde fisso....Sistema acceso Verde lampeggiante veloce....Volume del sistema disattivato Verde lampeggiante molto veloce....Regolazione del volume in corso Arancione fisso....Riduzione dei bassi Rosso fisso....Errore di sistema - chiamare l'assistenza clienti Bose

Riduzione dei bassi

A seconda della posizione del sistema Solo o del programma in corso di riproduzione, i bassi dell'audio riprodotto potrebbero essere troppo accentuati.

Per selezionare l'impostazione ridotta dei bassi

1. Puntare il telecomando verso il sistema.
2. Tenere premuto il pulsante Mute finché:

Il sistema disattiva l'audio, riproduce tre segnali acustici decrescenti e l'indicatore di stato (pagina 19) lampeggia in arancione tre volte. L'audio viene ripristinato e l'indicatore di stato diventa arancione fisso.

1. Rilasciare il pulsante Mute.

Per tornare all'impostazione normale dei bassi

1. Puntare il telecomando verso il sistema.
2. Tenere premuto il pulsante Mute finché:

Il sistema disattiva l'audio, riproduce tre segnali acustici crescenti e l'indicatore di stato (pagina 19) lampeggia in verde tre volte. L'audio viene ripristinato e l'indicatore di stato diventa verde fisso.

1. Rilasciare il pulsante Mute.

Telecomando universale opzionale

Bose offre un telecomando universale in grado di azionare il sistema e di essere programmato per controllare il televisore e altri dispositivi a esso collegati. Per maggiori informazioni, contattare Bose Corporation o il proprio rivenditore locale. Consultare l'elenco di indirizzi incluso nell'imballo.

Uso di un telecomando di terze parti

Un telecomando di terze parti, ad esempio il telecomando di un set top box, può essere programmato per controllare il sistema Solo.

Consultare il manuale utente del telecomando del set top box per ottenere le istruzioni su come programmare il telecomando per il controllo di un televisore. Al momento di immettere il codice del dispositivo, consultare il manuale utente del telecomando per informazioni sul codice da digitare per un sistema Bose. Una volta programmato, il telecomando di terze parti dovrebbe controllare le funzioni di base, quali l'accensione/spegnimento e il volume.

Risoluzione dei problemi

Problema Soluzione

La base del televisore è troppo grande per consentire il montaggio sopra il sistema	Collocare il sistema audio in una posizione diversa, ad esempio un vassoio aperto sotto il televisore.Se possibile, montare il televisore a parete, sopra il sistema.
Il sistema non si accende	Assicurarsi che il cavo di alimentazione sia collegato correttamente a entrambe le estremità.Assicurarsi che il cavo di alimentazione sia collegato a una presa CA funzionante. Se la presa è controllata da un interruttore, assicurarsi che quest'ultimo si in posizione di ON oppure testare la presa utilizzando una lampada.Ripristinare il sistema: scollegare il cavo di alimentazione per almeno un minuto. Ricollegare il cavo e attendere che il sistema emetta due segnali acustici a conferma che l'alimentazione è stata riattivata.
Non si sente alcun suono	Verificare che il sistema audio sia acceso e l'indicatore dell'alimentazione sia illuminato (luce verde fissa).Verificare che l'audio del sistema non sia disattivato.Aumentare il volume.Controllare che il cavo audio sia collegato in modo corretto e sicuro sul sistema audio e sul televisore.Verificare che il televisore sia acceso e impostato per l'ingresso audio corretto.Se si usa un collegamento audio digitale, assicurarsi che l'uscita audio digitale non sia disattivata sul televisore. Per informazioni, consultare le istruzioni per l'uso del televisore.Se non è possibile utilizzare una connessione audio digitale, usare una connessione audio stereo analogica.Se il sistema di diffusori è collegato a un'uscita TV denominata VARIABLE (VAR), verificare che gli altoparlanti interni del televisore siano disattivati, che il volume del televisore sia sufficientemente alto e che l'audio del televisore non sia disattivato.Spegnere tutti i dispositivi collegati al sistema Solo, eccetto quello da ascoltare.
Il telecomando non funziona correttamente o non funziona affatto	Verificare che la batteria sia stata installata correttamente o che non debba essere sostituita. Vedere “Sostituzione delle batterie del telecomando” a pagina 22.Puntare il telecomando verso il sistema audio quando si preme un pulsante.Verificare che l'indicatore di stato del sistema lampeggi quando si preme il pulsante del volume o il pulsante mute del telecomando.
Audio troppo intenso, bassi rimbombanti	Modificare l'impostazione dei bassi per ridurre la quantità di bassi. Vedere “Riduzione di bassi”, a pagina 20.Modificare la posizione o l'orientamento del sistema. In alcune situazioni, il sistema potrebbe produrre più bassi. Vedere le Indicazioni per la collocazione, a pagina 7.
Il suono è distorto	Controllare che tutti i cavi siano collegati in modo corretto e sicuro sul sistema Solo e sul televisore.Se il sistema audio è collegato a un'uscita TV contrassegnata come VARIABLE (VAR), abbassare il volume del televisore.Bypassare il televisore e collegare direttamente il sistema alla sorgente utilizzando uno dei metodi di configurazione alternativi (pagina 16).
Il suono proviene dal televisore	Disattivare gli altoparlanti interni del televisore.Regolare il volume del televisore.
L'indicatore di stato del sistema è rosso	Errore di sistema. Chiamare il centro di assistenza tecnica Bose.

Manutenzione

Sostituzione delle batterie del telecomando

Quando il telecomando non funziona più o la sua portata appare ridotta, potrebbe essere necessario sostituire la batteria.

AVVERTENZA: tenere la batteria (o le batterie) lontano dalla portata dei bambini.

Se maneggiata in modo scorretto, può causare incendi o ustioni chimiche.

Non deve essere ricaricata, smontata, esposta a temperature superiori a 100° C o bruciata. Le batterie usate devono essere smaltite tempestivamente. Utilizzare solo batterie del tipo e modello appropriati.

1. Servirsi di una moneta per ruotare il coperchio della batteria leggermente in senso antiorario.

1. Togliere il coperchio e inserire la batteria nuova (CR2032 o DL2032) con il lato piatto rivolto verso l'alto e il simbolo (+) visibile.

1. Inserire nuovamente il coperchio e ruotarlo in senso orario fino a quando non è fissato.

• È possibile pulire la superficie del diffusore con un panno soffice e asciutto.
• Non utilizzare spray vicino al diffusore. Non utilizzare solventi, prodotti chimici o soluzioni detergenti contenenti alcol, ammoniaca o abrasivi.
• Evitare di versare liquidi nelle aperture.
• La griglia dei diffusori non richiede cure particolari; se necessario, è possibile aspirarla utilizzando un aspiratore con un terminale a spazzola.

Assistenza tecnica

Per informazioni utili per la risoluzione dei problemi, rivolgersi al centro di assistenza tecnica Bose. Consultare l'elenco di indirizzi incluso nell'imballo del sistema Solo TV.

Solo per gli Stati Uniti, chiamare il numero: 800-901-0472.

Garanzia limitata

Il sistema audio Bose® Solo TV è coperto da una garanzia limitata. I dettagli sulla garanzia limitata sono riportati sulla scheda di registrazione del prodotto inclusa nella confezione. Per istruzioni su come registrare la garanzia, consultare la scheda. La mancata registrazione non inciderà in alcun modo sui diritti previsti dalla garanzia limitata.

Dati tecnici

Assorbimento nominale

100-240 V\~ 50/60 Hz 50 W

Dimensioni
