Lifestyle 550 - Házi mozi BOSE - Ingyenes használati útmutató

Terméktípus	Otthoni mozi 5.1
Márka	Bose
Modell	Lifestyle 550
Konzol tápellátása	10 V egyenáram, 3,3 A / 44 V egyenáram, 1,25 A
Mélynyomó modul tápellátása	100–240 V, 50/60 Hz, 180 W
Készenléti fogyasztás	≤ 0,5 W (készenléti), ≤ 2,0 W (hálózati készenléti)
Vezeték nélküli kapcsolat	Wi-Fi, Bluetooth, NFC

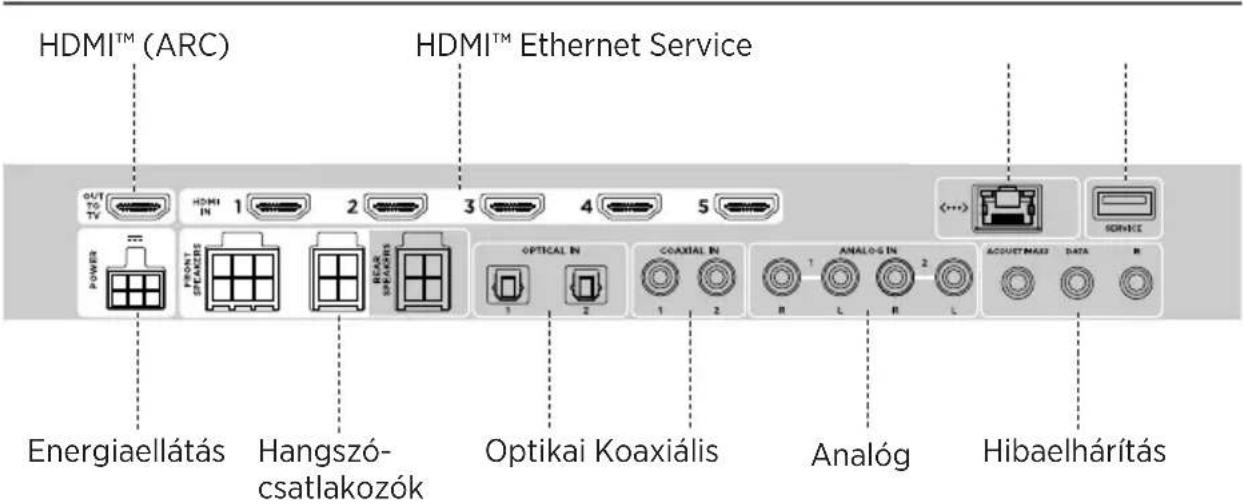

Vezetékes kapcsolat	HDMI (ARC), 3,5 mm segédbemenet, optikai, Ethernet
Hangszórók	5 Virtually Invisible sorozat II hangszóró + Acoustimass vezeték nélküli mélynyomó modul
Fő funkciók	UNIFY integrációs rendszer, ADAPTiQ kalibrálás, SoundTouch alkalmazás, RF távirányító, előválasztások, Spotify, Deezer stb. kompatibilitás
Hangformátumok	Dolby Audio, DTS Digital Surround
Karbantartás	Tisztítsa puha, száraz ruhával. Ne használjon oldószereket vagy aeroszolokat.
Biztonság	Ne tegye ki víznek, ne zárja el a szellőzőnyílásokat, kizárólag a mellékelt adaptert használja.
Javíthatóság	Minden javítást bízzon szakképzett személyzetre. Korlátozott garancia jár.
Pótalkatrészek	Vegye fel a kapcsolatot a Bose ügyfélszolgálattal. Távirányító elemek: 4 x AA (LR6).
Általános információk	Gyártja a Bose Corporation. A gyártási évet a sorozatszám 8. számjegye jelzi.

Gyakran ismételt kérdések - Lifestyle 550 BOSE

Hogyan állítsam be a UNIFY rendszert kezdetben?

Kapcsolja be a konzolt, nyomja meg a távirányító SETUP gombját, majd kövesse a képernyőn megjelenő utasításokat a párosításhoz, nyelvhez, hálózathoz, hangszórókhoz, mélynyomó modulhoz és az ADAPTiQ kalibráláshoz.

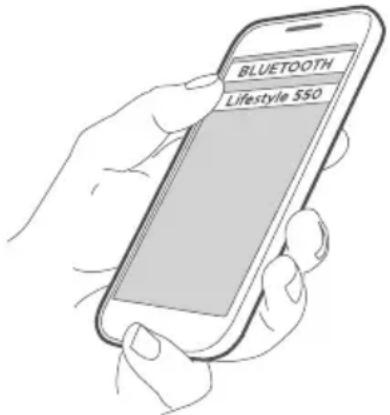

Hogyan párosítsak Bluetooth-eszközt?

Nyomja meg a SOURCE gombot, és válassza a Bluetooth lehetőséget. Aktiválja a párosítási módot a konzolon, majd a mobileszközén keresse meg és válassza ki a Lifestyle 550 rendszert a Bluetooth listában.

Mit tegyek, ha nincs hang?

Ellenőrizze a hangerőt és a MUTE gombot. Győződjön meg arról, hogy a megfelelő forrás van kiválasztva. Ellenőrizze a HDMI (ARC) csatlakozásokat vagy az audiokábeleket. Indítsa újra a konzolt a tápegység 30 másodpercre történő kihúzásával.

Hogyan tisztítsam a rendszert?

Használjon puha, száraz ruhát a felületek letörléséhez. Soha ne használjon oldószereket, alkoholt, ammóniát vagy súrolószereket. Kerülje el, hogy folyadék kerüljön a nyílásokba.

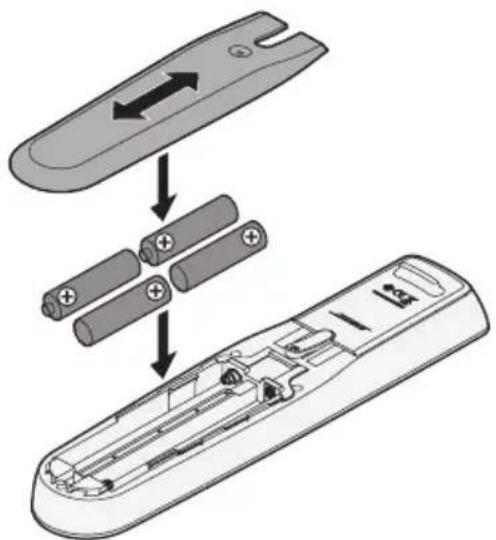

Hogyan cseréljem ki a távirányító elemeit?

Csúsztassa le az elemtartó fedelét a távirányító hátulján. Helyezzen be négy 1,5 V-os AA (LR6) elemet a polaritás betartásával. Tegye vissza a fedelet.

Hogyan csatlakoztassam a mélynyomó modult vezetékkel?

Ha a vezeték nélküli kapcsolat sikertelen, használjon 3,5 mm-es sztereó kábelt (nem tartozék). Csatlakoztassa a konzolhoz és a mélynyomó modulhoz, majd a UNIFY menüben válassza a Hangszórók kezelése lehetőséget, és kövesse az utasításokat.

Hogyan frissítsem a rendszer szoftverét?

Csatlakoztassa a rendszert az internethez (Wi-Fi vagy Ethernet). A frissítések automatikusan letöltődnek. A konzol kikapcsolásakor egy képernyőüzenet kéri a frissítés telepítését.

Hogyan kapcsoljam ki a Wi-Fi-t?

Tartsa lenyomva a konzol SOURCE gombját 10 másodpercig. A Wi-Fi kikapcsol. Az újbóli bekapcsoláshoz indítsa újra a rendszert, vagy ismételje meg a műveletet.

Hogyan használjam a SoundTouch előválasztásokat?

A SoundTouch alkalmazásban vagy a távirányítóról (SoundTouch forrás) tartsa lenyomva egy számbillentyűt (1-6) az aktuális zene elmentéséhez. Nyomja meg röviden a billentyűt az előválasztás elindításához.

Hogyan végezzem el az ADAPTiQ kalibrálást?

A UNIFY menüben (SETUP gomb) válassza az ADAPTiQ lehetőséget, és kövesse az utasításokat. A rendszer hangokat bocsát ki, és a távirányító mikrofonját használja a hang optimalizálásához a helyiség függvényében.

HASZNÁLATI ÚTMUTATÓ Lifestyle 550 BOSE

Kérjük, olvassa el, és tartsa be a biztonsági és használati utasításokat.

A Bose Corporation ezennel kijelenti, hogy jelen termék megfelel a rádióberendezésekre és távközlési végberendezésekre vonatkozó 2014/53/EK irányelv és minden más idevonatkozó EU-irányelv alapvető követelményeinek és egyéb rendelkezéseinek. A teljes megfelelőségi nyilatkozat megtalálható a következő címen: www.Bose.com/compliance.

Fontos biztonsági utasítások

1. Olvassa el ezeket az utasításokat.
2. Örizze meg öket.
3. Tartson be minden figyelmeztetést.
4. Tartsa be az összes utasítást.

5. Ne használja a készüléket víz közelében.

6. Csak száraz ronggyal tisztítsa.

7. Ne zárja el a szellőzőnyílásokat. A készüléket a gyártó utasításainak megfelelően helyezze el.

8. Ne helyezze a készüléket höforrások, például fütötest, tűzhely vagy egyéb hötermelő berendezés közelébe (ideértve az erősítőket is).

9. A tápkábelt úgy helyezze el, hogy ne léphessenek rá, és ne csípődhessen be – főleg a dugóknál, dugaszolóaljzatoknál és azon a helyen, ahol a tápkábel kilép a készülékből.

10. Kizárólag a gyártó által meghatározott kiegészítőket/tartozékokat használja.

11. Húzza ki a készülék dugóját villámláskor, vagy ha hosszabb ideig nem fogja használni.

12. A javítási munkákat bizza szakemberre. Szervizelésre akkor van szükség, ha a készülék valamilyen módon meghibásodott, például megsérült a hálózati csatlakozózsinórja vagy a csatlakozódugója, folyadék ömlött vagy nehéz tárgy esett rá, eső vagy nedvesség érte, működésében rendellenesség tapasztalható, vagy leesett.

Ez a szimbólum azt jelzi a terméken, hogy a termék dobozában olyan szigetelés nélküli, veszélyes feszültség van jelen, amely áramütést okozhat.

Ez a szimbólum azt jelzi, hogy az útmutatóban fontos kezelési és karbantartási utasítások szerepelnek.

A termék apró részeket tartalmaz, melyek fulladást okozhatnak. 3 éves kor alatti gyermekek számára nem alkalmas.

A termék mágneses anyagot tartalmaz. Tájékozódjon kezelőorvosánál, hogy ez hatással lehet-e az Ön által használt beültethető orvostechnikai eszközre.

A termék edzett üveg felületet tartalmaz. Óvatosan kezelje, nehogy ütődés érje. Ha eltörik, óvatosan kezelje a törött üvegdarabokat.

• A tüz és az áramütés kockázatának csökkentése érdekében a rendszert óvja esötöl, folyadékoktól és páratól.
• Ügyeljen rá, hogy a készülékre NE csöpögjön, illetve ne fröccsenjen víz. A termékre és annak közelébe ne helyezzen vázát vagy más, folyadékkal töltött edényt.
• Tartsa a terméket távol tüztöl és más hőforrásoktól. A termékre és annak közelébe TILOS gyertyát vagy egyéb nyílt lánggal működő eszközt helyezni.
• NE végezzen a terméken engedély nélküli módosítást.
• Ezzel a termékkel NE használjon áramátalakítót.
• NE használja járművekben és hajókon.
• A hangszórókábel és a rendszer összekötő kábelei nem telepíthetők falba. Forduljon a helyi építési szabályzathoz a megfelelő vezeték és kábel kiválasztásához fali beépítés esetén.
• A termék kizárólag a mellékelt tápegységgel használható.
• Ha leválasztó egységként a hálózati csatlakozódugaszt vagy a készülékcsatlakozót használja, az ilyen leválasztó egységnek mindig működőképes állapotban kell lennie.
• A szellőzésre vonatkozó követelmények miatt a Bose nem tanácsolja a terméket körülhatárolt térbe, például falmélyedésbe vagy zárt szekrénybe helyezni.
• Ne tegye a tartót és a rendszert, illetve azokat ne helyezze üzembe hőforrás, például tűzhely, fűtőtest, fűtőnyílás vagy más hőtermelő berendezés (ideértve az erősítőket is) közelébe.
• A termékcímke a konzol alján található.

MEGJEGYZÉS: A berendezést az FCC-előírások 15. cikke szerint tesztelték. Ez alapján a berendezés megfelel a „B” osztályú digitális eszközök előírásainak. Ezen határértékek megfelelő védelmet nyújtanak a káros sugárzások ellen lakóépületen belül. A berendezés rádiófrekvenciás energiát termel, használ és sugározhat, és amennyiben nem az utasításoknak megfelelően helyezik üzembe és használják, a rádiókommunikációra nézve káros interferenciát okozhat. Arra azonban nincs garancia, hogy adott körülmények között nem lép fel interferencia. Ha a berendezés nem kívánt interferenciával zavarja a rádió- vagy a televízióadást (ezt a berendezés ki- és bekapcsolásával lehet ellenőrizni), javasoljuk, hogy az interferencia kiküszöbölése érdekében próbálkozzon az alábbiak egyikével:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a készülék és a vevőkészülék közötti távolságot.
• A berendezést csatlakoztassa egy másik áramkörhöz, mint amelyik a vevőkészülék áramellátását biztosítja.
• Forduljon a forgalmazóhoz vagy tapasztalt rádió-/televíziószerelőhöz.

A Bose Corporation által kifejezetten jóvá nem hagyott módosítások vagy változtatások esetén érvénytelenné válhat a berendezés működtetésére adott felhasználói engedély.

Ez a készülék megfelel az FCC-szabályzat 15. részének és az ISED Canada nem engedélyköteles RSS-szabványainak. A működés során a következő két feltételnek kell eleget tenni: (1) Ez a készülék nem bocsáthat ki káros interferenciát, és (2) ennek a készüléknek el kell viselnie bármilyen interferenciát, az esetlegesen rendellenes működést okozó interferenciát is beleértve.

A készülék csak zárt térben használható, amikor az 5150–5250 MHz-es frekvenciatartományban működteti, hogy ne okozzon esetlegesen káros interferenciát az azonos csatornát használó mobil műholdvevő rendszerekkel.

Ez a készülék megfelel az FCC és az ISED Canada által az általános népességre vonatkozóan megállapított sugárzási határértékeknek.

A berendezés telepítése és működtetése során a sugárzó egység és az emberi test között legalább 20 cm-es távolságot kell tartani.

Ezt a jeladót tilos bármilyen antenna vagy jeladó mellé helyezni, illetve azokkal együtt használni.

Amennyiben a jelen készüléket az 5150–5350 MHz-es frekvenciatartományban működtetik, kizárólag beltérben használható a táblázatban felsorolt összes EU-ország esetében.

BE DK IE	UK FR CY SK HU	AT SE
BG DE PT	EL HR LV LT MT	PL
CZ EE FI	ES IT RO LU NL SI

Ez a szimbólum azt jelenti, hogy a terméket nem szabad a háztartási hulladékkal együtt kidobni, hanem egy megfelelő hulladékkezelő létesítményben kell leadni, ahol gondoskodnak a termék újrahasznosításáról. A megfelelő hulladékkezelés és újrahasznosítás hozzájárul a természeti erőforrások, az emberi egészség és a környezet védelméhez. A feleslegessé vált termék kezelésével és újrahasznosításával kapcsolatos további információkért forduljon a helyi önkormányzat hulladékkezeléssel megbízott szolgáltatójához, vagy ahhoz az üzlethez, ahol ezt a terméket vásárolta.

A kisfogyasztású rádiófrekvenciás eszközök kezelésére vonatkozó korlátozások

XII. törvénycikk

A kisfogyasztású rádiófrekvenciás eszközök kezelésére vonatkozó korlátozásoknak megfelelően, a vállalatok, a szervezetek és a felhasználók az NCC külön felhatalmazása nélkül nem változtathatják meg a jóváhagyott kisfogyasztású rádiófrekvenciás eszközök frekvenciáját, nem fokozhatják annak jeladási teljesítményét, és nem módosíthatják annak eredeti jellemzőit és teljesítményét.

XIV. törvénycikk

A kisfogyasztású rádiófrekvenciás eszközök nem befolyásolhatják a repülőgépek biztonságát, illetve nem okozhatnak interferenciát a jogszerűen engedélyezett kommunikációban. Ha ez mégis megtörténik, a felhasználónak azonnal abba kell hagynia a készülék használatát, amíg az interferencia meg nem szűnik. Az említett jogi kommunikáció a távközlési törvénynek („Telecommunications Act”) megfelelő rádiókommunikációra vonatkozik.

A kisfogyasztású rádiófrekvenciás eszközöknek el kell viselniük a jogilag engedélyezett kommunikációból származó vagy a rádióhullámokat kibocsátó ISM-készülékekről érkező interferenciát.

CAN ICES-3 (B)/NMB-3 (B)

Európában:

Müködési frekvenciatartományok: 2400–2483,5 MHz, 5150–5350 MHz és 5470–5725 MHz.

A maximális átviteli teljesítmény kevesebb mint 20 dBm EIRP.

Működési frekvenciatartomány: 5725–5850 MHz.

A maximális átviteli teljesítmény kevesebb mint 14 dBm (25 mW) EIRP.

Távvezérlő

Müködési frekvenciatartomány: 2400–2483,5 MHz.

A maximális átviteli teljesítmény kevesebb mint 10 dBm (10mW) EIRP.

A maximális átviteli teljesítmény a törvényben meghatározott korlátok alatt van, ezért az SAR-tesztelésre nincs szükség, és a vonatkozó előírások értelmében az alól kivételt képez.

A termék energiaállapotainak táblázata

A jelen termék megfelel az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelményeket meghatározó 2009/125/EC direktíva előírásainak, és ennek megfelelően eleget tesz a következő normák és dokumentumok előírásainak: 1275/2008 (EK) rendelet a 801/2013 (EK) rendelettel kiegészítve.

Az energiafelhasználásra vonatkozó kötelező állapotinformációk	Energiafelhasználási módok
	Készenlét Hálózati készenléti
Energiafogyasztás a megadott energiafelhasználási módban, 230 V/50 Hz bemeneti teljesítmény mellettA berendezés ennyi idő elteltével lép automatikusan az adott módba < 2,5 óraEnergiafogyasztás hálózati készenléti módban, ha minden vezetékes port csatlakoztatva van, és az összes vezeték nélküli hálózati port aktiválva van, 230 V/50 Hz bementi teljesítmény mellett	≤ 0,5 W minden hálózati típusNA	≤ 2,0 W ≤ 20 perc ≤ 2,0 W
Hálózati port inaktiválási/aktiválási folyamatai. Az összes hálózat inaktiválásával a készenléti mód aktiválódik.	Wi-Fi®: Inaktiválásához nyomja le és tartsa lenyomva 10 másodpercig a konzol Forrás gombját. A Wi-Fi® aktiváláshoz ismételje meg a műveletet.Bluetooth®: Inaktiválásához törölje a párosítási listát a képernyőn megjelenő menű, a távvezérő képernyője vagy a SoundTouch alkalmazás segítségével. Aktiválásához párosítsa egy Bluetooth®-forrással.Ethernet: Inaktiválásához húzza ki az Ethernet-kábelt. Aktiválásához dugja be az Ethernet-kábelt.

A külső tápegységre vonatkozó műszaki információk

A jelen termékhez mellékelt külső tápegység megfelel az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelményeket meghatározó 2009/125/EC direktíva előírásainak, és ennek megfelelően eleget tesz a következő normák és dokumentumok előírásainak: Bizottsági rendelet (EU) 2019/1782

Gyártó Bose Products B.V.
Kereskedelmi regisztráclós szám 36037901
Cím	Gorslaan 601441 RG PurmerendThe Netherlands
Típusazonosító S088AP44001252
Bemeneti feszültség 100–240 V
Bemenő váltakozó áram frekvenclája 50	Hz/60 Hz
Kimeneti feszültség	44 V DC10 V DC
Kimeneti áramerösség	1,3 A3,3 A
Kimeneti teljesítmény	55 W33 W
Átlagos aktív hatékonyság 88,6%
Kis terhelés (10%) melletti hatékonyság	87,2%
Terhelésmentes áramfogyasztás 0,11 W

Gyártó Bose Products B.V.
Kereskedelml regisztrációs szám 36037901
Cím	Gorslaan 601441 RG PurmerendThe Netherlands
Típusazonosító PSM88W-213
Bemeneti feszültség 100–240 V
Bemenő váltakozó áram frekvenclája 50 Hz/60 Hz
Kimeneti feszültség	44 V DC10 V DC
Kimeneti áramerösség	1,3 A3,3 A
Kimeneti teljesítmény	55 W33 W
Átlagos aktív hatékonyság 88,0%
Kis terhelés (10%) melletti hatékonyság	79,0%
Terhelésmentes áramfogyasztás 0,17 W

Gyártás dátuma: A gyári szám nyolcadik számjegye a gyártási évet jelzi: például a „0” 2010-et vagy 2020-at jelöl.

EU-importör: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Hollandia

A CMIIT-azonosító a termék alján található.

Feljegyzendő adatok

A gyári szám és a típusszám a doboz oldalán található.

Gyári szám: ____

Típusszám: ____

A bizonylatot tartsa a kezelési útmutató mellett. Ragadja meg az alkalmat, és regisztrálja az Ön által vásárolt Bose terméket! Ezt egyszerűen megteheti a következő címen: global.Bose.com/register

A Bose adatvédelmi nyilatkozata megtalálható a Bose webhelyén.

Biztonsági információk

A jelen termék képes a Bose automatikus frissítéseinek fogadására. Az automatikus biztonsági frissítések fogadásához végezze el a SoundTouch alkalmazásban a termékbeállítási folyamatot, és csatlakoztassa a terméket az internethez. Ha nem végzi el a beállítási folyamatot, a Bose által közzétett frissítések telepítéséért Ön felel.

Az Apple és az Apple logó az Apple, Inc. Egyesült Államokban és más országokban bejegyzett védjegyei. Az App Store az Apple Inc. szolgáltatásjegye.

Az Amazon, az Amazon Music, a Kindle, a Fire és az összes kapcsolódó logó az Amazon, Inc. vagy leányvállalatainak védjegye.

A Bluetooth® szóvédjegy és emblémák a Bluetooth SIG, Inc. tulajdonát képező, bejegyzett védjegyek, amelyeket a Bose Corporation minden esetben engedéllyel használ.

A Deezer a Blogmusik SAS bejegyzett védjegye.

Dolby Audio

A Dolby Laboratories licence alapján gyártva. A Dolby, a Dolby Audio és a kettős D szimbólum a Dolby Laboratories Licensing Corporation védjegye.

A DTS szabadalmai megtalálhatók a http://patents.dts.com oldalon. A DTS, Inc. licence alapján gyártva. A DTS, a Digital Surround és a DTS embléma a DTS, Inc. védjegye vagy bejegyzett védjegye az Amerikai Egyesült Államokban és/vagy más országokban. © 2020 DTS, Inc. MINDEN JOG FENNTARTVA.

A Google, az Android és a Google Play a Google LLC védjegye.

HDMI

A „HDMI” és a „HDMI High-Definition Multimedia Interface” kifejezés és a HDMI logó a HDMI Licensing LLC védjegye vagy bejegyzett védjegye az Egyesült Államokban és más országokban.

Az iHeartRadio az iHeartMedia, Inc. bejegyzett védjegye.

Ezt a terméket a Microsoft egyes szellemi tulajdonjogai védik. A Microsoft licence nélkül tilos az ilyen technológiákat jelen terméken kívül felhasználni vagy terjeszteni.

Az N-Mark jelölés az NFC Forum, Inc. védjegye vagy bejegyzett védjegye az Amerikai Egyesült Államokban és más országokban.

A Pandora, a Pandora logó és a Pandora arculati jegyek a Pandora Media, Inc. védjegyei vagy bejegyzett védjegyei, melyek felhasználása engedéllyel történt.

A SiriusXM internetes rádióra való előfizetést külön kell megvásárolni, és kizárólag az Amerikai Egyesült Államok és Puerto Rico területén élő 18 éves vagy annál idősebb személyek vehetik igénybe. A SiriusXM internetes rádióra előfizetni vágyó személyek az Amerikai Egyesült Államokban keressék fel a www.sirius.com webhelyet, vagy hívják az 1-888-539-7474-es számot.

A SiriusXM és az összes kapcsolódó márkajelzés és embléma a Sirius XM Radio Inc. és leányvállalatai védjegye. Minden jog fenntartva.

A SoundTouch és a vezeték nélküli hangjegy dizájnja a Bose Corporation bejegyzett védjegye az Egyesült Államokban és más országokban.

Ez a termék tartalmazza a Spotify szoftvert, amelyre külső gyártók alábbi helyen található licencei vonatkoznak: www.spotify.com/connect/third-party-licenses.

A Spotify a Spotify AB bejegyzett védjegye.

Az UEI Technology™ technológiát tartalmazza. Az Universal Electronics Inc. © UEI 2000–2016 licence alapján.

A Wi-Fi a Wi-Fi Alliance ^® védjegye.

A Windows a Microsoft Corporation bejegyzett védjegye az Egyesült Államokban és más országokban.

A Bose, az Acoustimass, az ADAPTiQ, a Lifestyle, a SoundTouch, a Unify, a a Virtually Invisible és a vezeték nélküli hangjegy a Bose Corporation védjegyei.

Bose Corporation központja: 1-877-230-5639

©2020 Bose Corporation. Előzetes írásos engedély nélkül a jelen kiadvány semmilyen része nem sokszorosítható, módosítható, terjeszthető, illetve nem használható fel semmilyen más módon.

A rendszerhez mellékelt szoftvercsomagokra vonatkozó licencnyilatkozatokat a SoundTouch® alkalmazásban vagy a termék IP-címének használatával tekintheti meg.

SoundTouch® alkalmazás

1. Az alkalmazásban válassza a ≡ > Beállítások > Súgó > Jogi információk lehetőséget.
2. Válassza ki a megfelelő licenctípust.

IP-cím

1. Az alábbi módszerek valamelyikével szerezze be a termék IP-címét:

2. SoundTouch® alkalmazás: Az alkalmazásban válassza a ≡ > Beállítások > Súgó lehetőséget. Válassza ki a rendszert, és tekintse meg az IP-címét.

3. Vezeték nélküli útválasztó: További információkért tekintse meg az útválasztó felhasználói útmutatóját.

4. Rendszer: Nyomja meg a távvezérlőn a SETUP gombot. Az IP-cím megtekintéséhez a UNIFY® menüben válassza a Rendszerinformációk > Hálózat elemet.

5. A vezeték nélküli hálózatra kapcsolódó egyik eszközön nyissa meg a böngészőt.

6. A megfelelő licencnyilatkozatok megtekintéséhez írja be a következőt: /licenses.pdf.

Első lépések

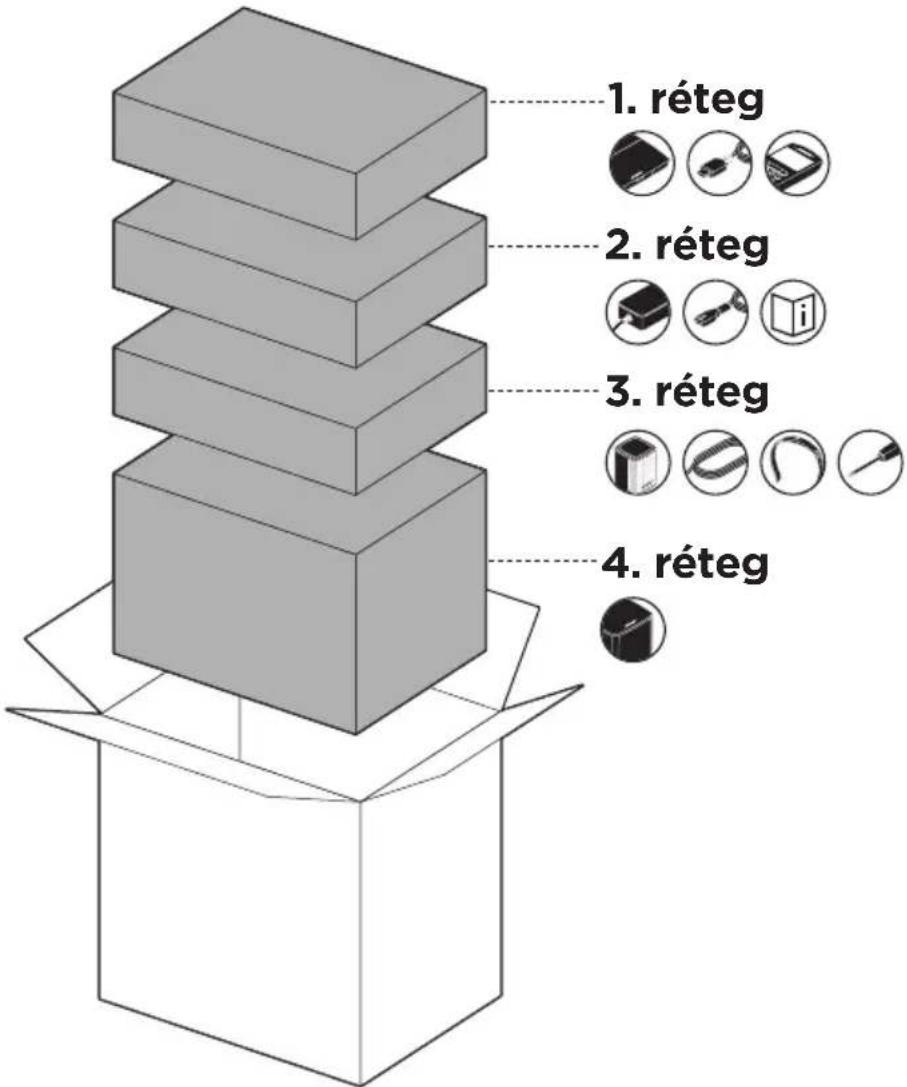

Kicsomagolás 10

1. réteg.... 11
2. réteg.... 11
3. réteg.... 12
4. réteg 12

Irányelvek az elhelyezéshez 13

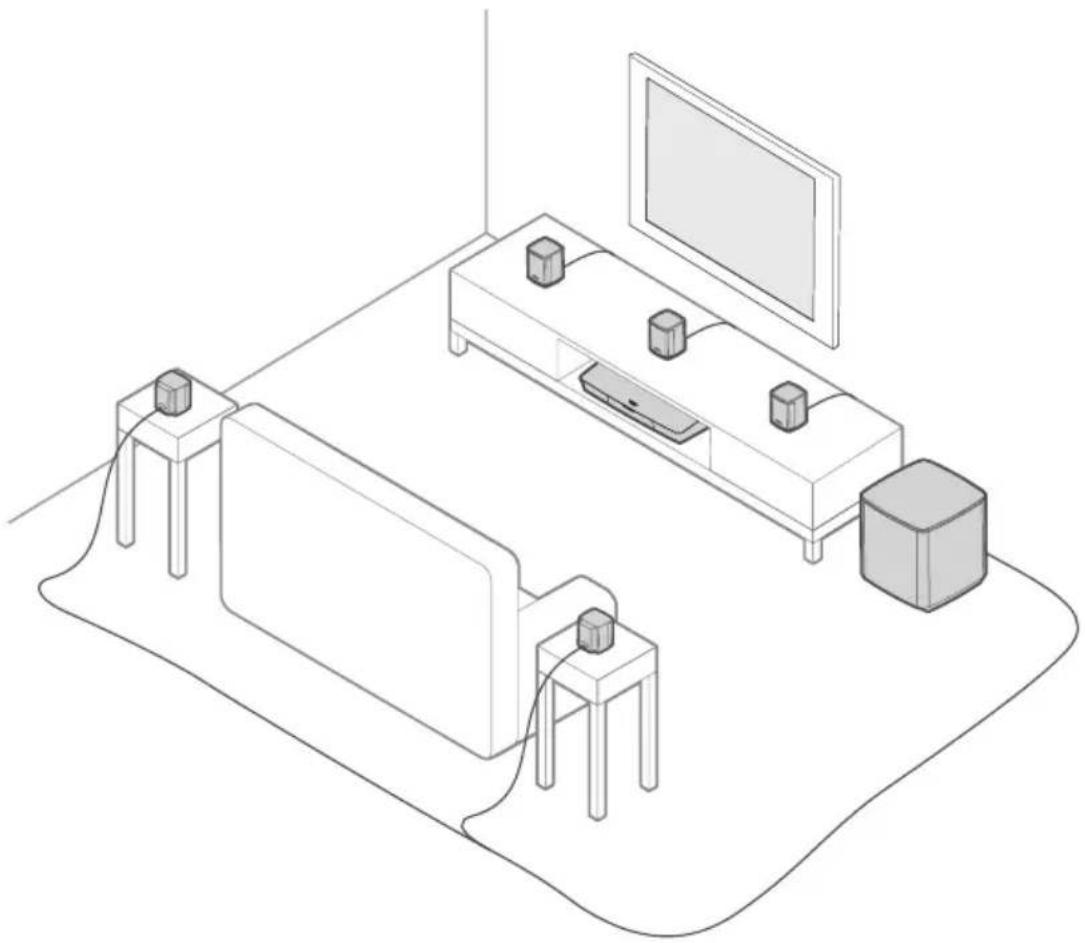

Példa a rendszer elhelyezésére 14

A rendszer üzembe helyezése

A UNIFY® rendszer áttekintése.... 15

A UNIFY® beállítási folyamat.... 16

A távvezérlő használata

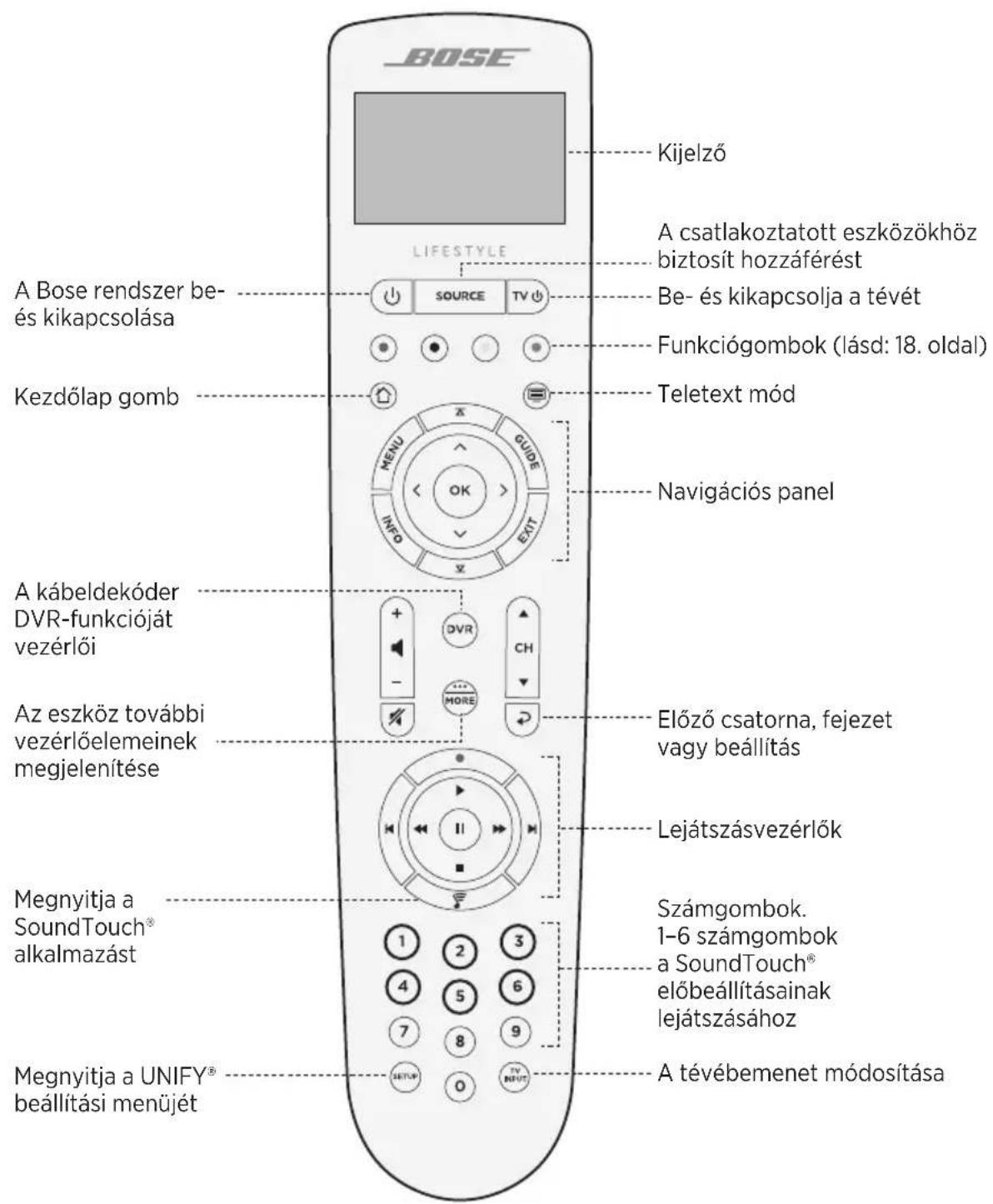

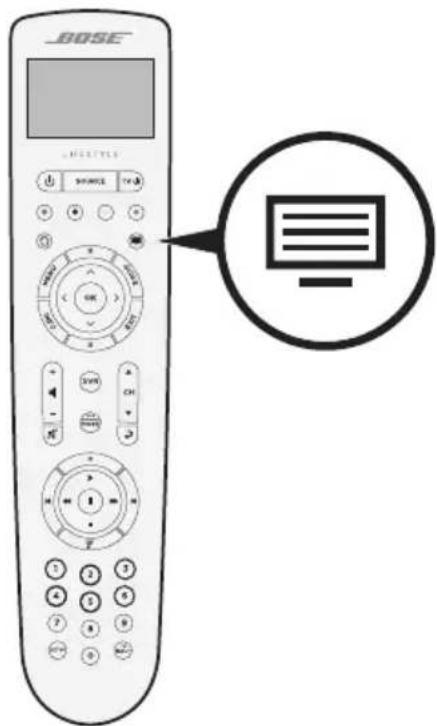

A távvezérlő áttekintése.... 17

A SOURCE gomb használata.... 18

Funkciógombok 18

Hangerő-szabályozás 18

A MORE gomb használata.... 18

Az AV OUTPUT menü.... 18

Az AV SETTINGS menü.... 19

A távvezérlő megvilágítás gombja 19

A SoundTouch® alkalmazás beállítása

A SoundTouch® alkalmazás letöltése és telepítése 20

SoundTouch® tulajdonosi központ 20

Meglévő SoundTouch®-felhasználók

A rendszer hozzáadása egy meglévő fiókhoz 21

A rendszer csatlakoztatása egy új hálózathoz 21

Előbeállítások testre szabása

Előbeállítás megadása 22

Előbeállítás lejátszása.... 22

Előbeállítás megadása a távvezérlővel.... 22

Előbeállítás kiválasztása a távvezérlővel.... 22

A Bluetooth® technológia

Párosítási módszer kiválasztása.... 23

Mobileszközök csatlakoztatása.... 23

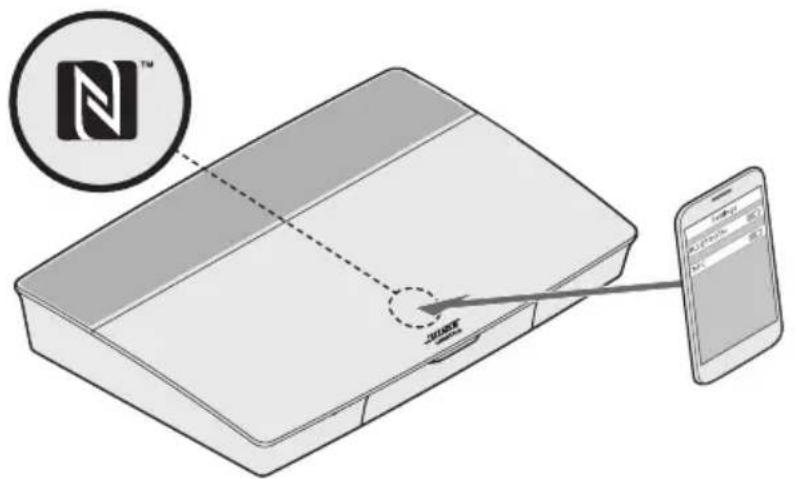

Eszköz csatlakoztatása NFC használatával.... 24

A csatlakoztatott mobileszköz vezérlése a távvezérlővel.... 24

Kapcsolódás a mobileszköz Bluetooth funkciójával 24

Csatlakoztatás a távvezérlő segítségével.... 25

Mobileszközök leválasztása.... 25

Másik mobileszköz csatlakoztatása 25

Eszköz újbóli csatlakoztatása 25

A rendszer Bluetooth párosítási listájának törlése 25

Speciális funkciók

A Wi-Fi ^® kikapcsolása.... 26

Wifikapcsolat újraengedélyezése 26

A rendszerszoftver frissítése 26

Rendszerinformációk megtekintése

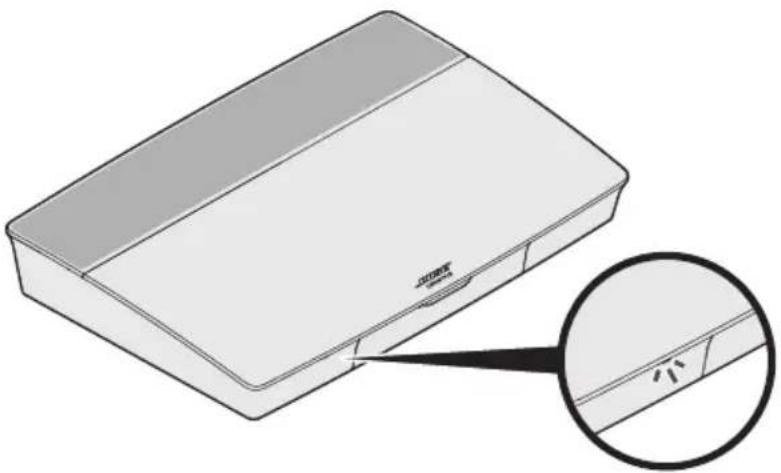

A rendszer állapotjelző fényei 27

Konzol LED-je.... 27

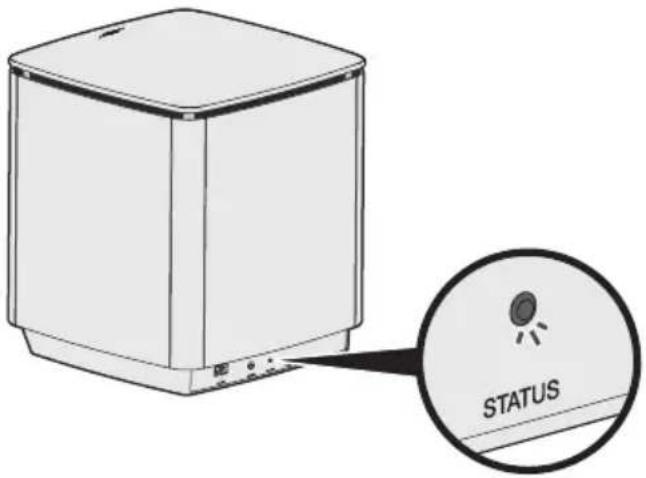

Az Acoustimass® vezeték nélküli mélyhangmodul LED állapotjelzője ...... 28

Ápolás és karbantartás

Tisztítás 29

Ügyfélszolgálat 29

Korlátozott garancia 29

Műszaki adatok.... 29

Hibaelhárítás

Gyakori megoldások 30

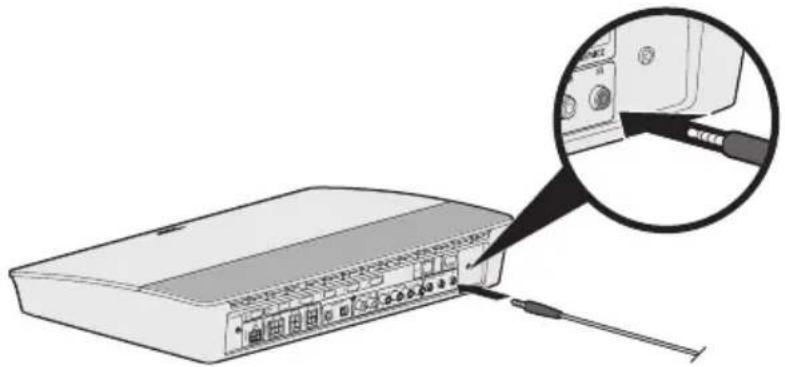

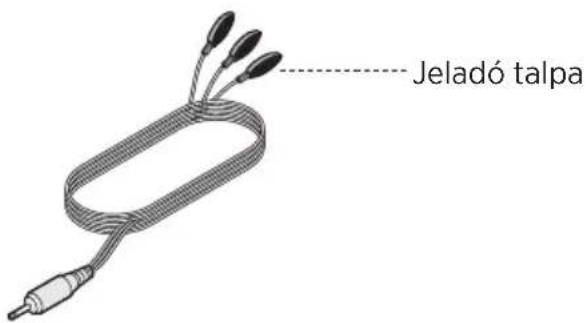

Az IR-jeladó beállítása 33

A hang ellenőrzése.... 34

A. melléklet: Üzembe helyezési útmutató

A konzol előlapi panelje.... 35

Elölapi fejhallgató-/AUX-bemenet 35

Elölapi HDMI™-bemenet 35

A konzol hátoldali panelje.... 35

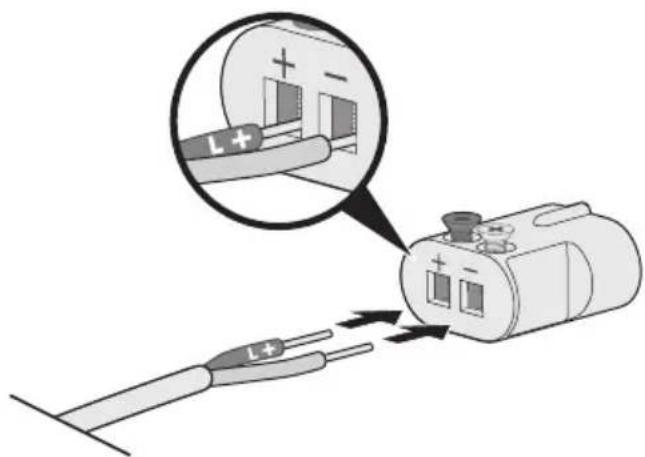

AC-2 adapter csatlakoztatása 36

Az első hangszórók beállítása 37

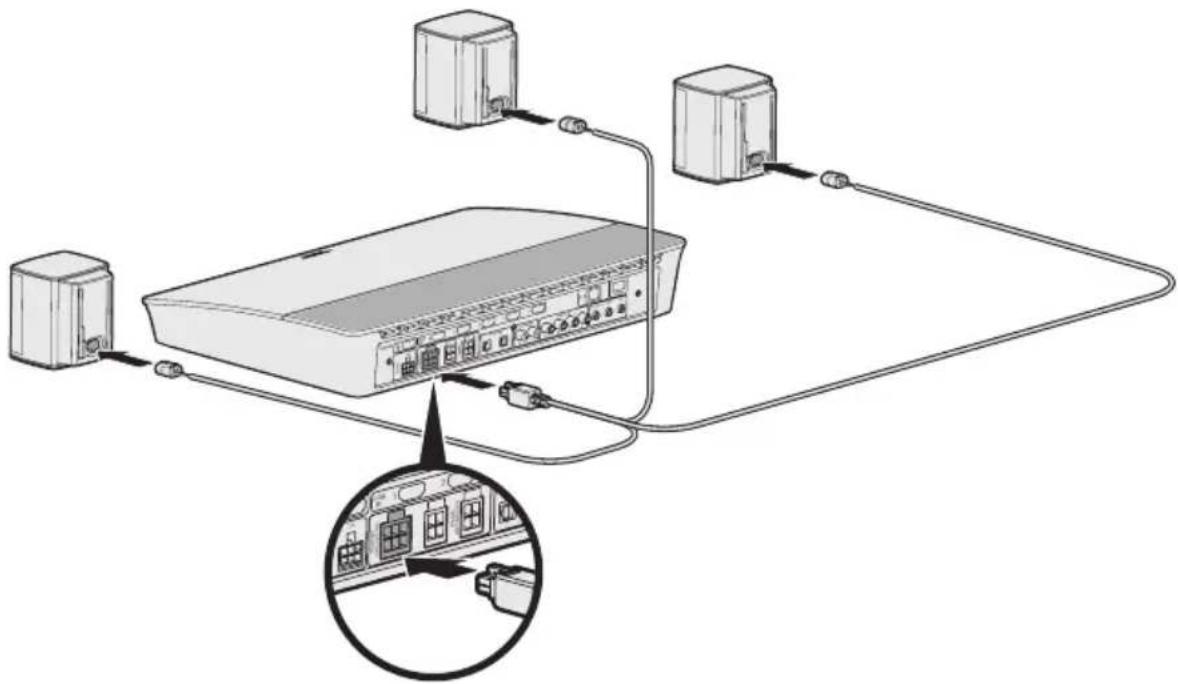

Az elülső hangszórók csatlakoztatása a konzolhoz.... 38

A hátsó hangszórók beállítása 39

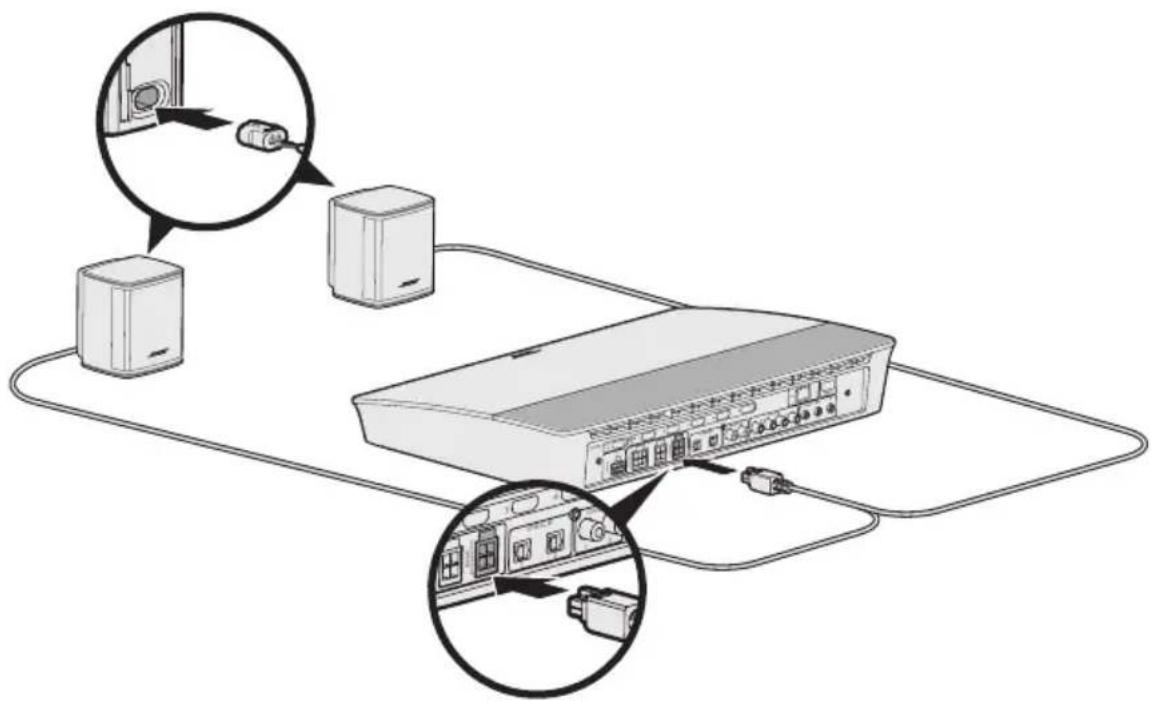

A hátsó hangszórók konzolhoz csatlakoztatása.... 40

A hangszórók felszerelése 40

B. melléklet: Rendszerkarbantartás

A távvezérlő elemeinek cseréje 41

C. melléklet: Alternatív vezetékes beállítás

Az Acoustimass® vezeték nélküli mélyhangmodul nem csatlakoztatható a konzolhoz.... 42

Kicsomagolás

A Lifestyle® házimozirendszer összetevőit a doboz négy rétegben tartalmazza. Az egyes rétegek több dobozt is tartalmazhatnak. A dobozok tartalmára a dobozokon feltüntetett ikonok utalnak.

Megjegyzés: Ha a rendszer bármely része sérült, vagy ha a konzol, illetve az Acoustimass® mélyhangmodul üvegje eltörött, ne használja a terméket. Forduljon a Bose hivatalos viszonteladójához, vagy a Bose ügyfélszolgálatához.

1. réteg

A és jelöléssel ellátott dobozokból:

Univerzális távvezérlő
(1)

Ceruzaelemek
(4)

2. réteg

A jelöléssel ellátott dobozokból:

A és jelöléssel ellátott dobozokból:

A konzol tápegysége (1) Tápkábelek* Használati útmutató (1)

* Több elektromos csatlakozózsinórral rendelkezhet. Használja a régiójának megfelelő csatlakozózsinórt.

3. réteg

A les jelöléssel ellátott dobozokból:

Virtually Invisible ^® series II hangszórók (5)

AC-2 adapterek (5)

Első hangszóró kábele (1)

Hátsó hangszóró kábele (1)

A és jelöléssel ellátott dobozokból:

ADAPTiQ® fejhallgató (1)

Csavarhúzó (1) IR-adó (1) Optikai kábel (1)

A föléssel ellátott dobozokból:

Acoustimass® vezeték nélküli mélyhangmodul (1)

Irányelvek az elhelyezéshez

Az interferencia elkerülése érdekében tartsa távol a többi vezeték nélküli eszközt a rendszertől (0,3–0,9 méter távolságban). A rendszert ne helyezze fémből készült szekrényekbe vagy fémtárgyak közelébe, illetve közvetlen hőforrások mellé.

Összetevő Javasolt elhelyezés
Konzol	A konzolt az összetevők közelében helyezze el. Javasolt a tévé közelében elhelyezni.NE helyezze a tévét vagy más összetevőket a konzolra.A konzolt jól szellőző helyre tegye.A hangszórót egy váltakozó áramú, működő elektromos hálózati aljzat közelében kell elhelyezni.Megjegyzés: Ha a rendszer még nincs teljesen üzembe helyezve, akkor a vezérlőkonzolt úgy helyezze el, hogy könnyen hozzáférhessen a hátsó csatlakozópaneljéhez.
Acoustimass®vezeték nélküli mélyhangmodul	Állítsa a mélyhangmodult a lábaira annál a falnál, amely mellett a tévé található, vagy bármely egyéb falnál a szoba első harmadában.Válasszon egy stabil és sík felületet. A rezgés miatt a mélyhangmodul elmozdulhat, főleg sima felületen, például márványon, üvegen vagy fényesre csiszolt fán.A mélyhangmodul elülső része legalább 8 cm-es távolságban legyen más felületektől. Az akusztika romolhat, ha az ezen oldal alján lévő port takarásban van.A hangszórót egy váltakozó áramú, működő elektromos hálózati aljzat közelében kell elhelyezni.
Első hangszórók	Helyezze az egyik hangszórót a tévé bal, a másikat pedig a tévé jobb oldalára.A középső hangszórót közvetlenül a tévé alá vagy fölé, egy stabil és sík felületre helyezze el.Ha a hangszórókat zárt könyvespolcra helyezi, azoknak a polc elülső élénél kell lenniük.
Hátsó hangszóró	A hátsó hangszórókat lehetőleg a szoba túlsó végébe, a nézők mögé, fülmagasságba, vagy annál magasabbra helyezze.Helyezze az egyik hangszórót a bal, a másikat pedig a jobb oldalra.Ha a hangszórókat zárt könyvespolcra helyezi, azoknak a polc elülső élénél kell lenniük.Ha a hangot a hallgatóra szeretné irányítani, a hangszórókat úgy helyezze el, hogy azok a hallgató felé nézzenek.Ha azt szeretné, hogy a hang a falakról visszaverődve betöltse a szobát, akkor a hangszórókat fordítsa kifelé egy hátsó vagy oldalsó fal felé.

Példa a rendszer elhelyezésére

A UNIFY® rendszer áttekintése

A UNIFY intelligens integrációs rendszer végigkalauzolja a felhasználót a rendszer kezdeti beállítási lépésein és konfigurálásán. A rendszer segítséget nyújt a megfelelő kábelek és bemenetek kiválasztásához és a Bose távvezérlő beállításához a csatlakoztatott eszközök vezérlésére.

Megjegyzés: A rendszerbeállítás folyamata egy órát vesz igénybe. Gondoskodjon arról, hogy legyen elegendő ideje a folyamat befejezéséhez.

Menüelem Funkció
Bluetooth-beállítás Bluetooth-eszközök kezelése.
Eszközkezelés Újabb eszköz vagy tartozék hozzáadása a rendszerhez.
Hálózat beállítása A rendszer csatlakoztatása az otthoni hálózathoz.
Szoftverfrissítés A rendszerszoftver frissítése.
A főkapcsoló makrója	Beállíthatja, hogy a távvezérlő főkapcsolójával egyszerre be- és ki tudja kapcsolni a rendszert, a tévét és egy másik HDMITM-forrást.
Automatikus kikapcsolás	Letiltja, hogy a rendszer 20 perc után automatikusan kikapcsoljon, ha nem fogad jeleket.
Fejhallgató-csatlakozó	Az elülső csatlakozó-/AUX-bemenet alapértelmezett használatának beállítása (lásd: 35. oldal).
CEC-beállítások A konzol CEC funkciójának módosítása.Mindig bekapcsolva:A CEC engedélyezett.Nincs mindig bekapcsolva:A CEC-támogatással rendelkező eszközök nem módosíthatják az aktuálisan kiválasztott forrást.Kikapcsolva:A CEC ki van kapcsolva.
ADAPTiQ®	Az ADAPTiQ hangkalibrációs folyamat elindítása. A folyamat végén az ADAPTiQ ezzel a menüponttal engedélyezhető vagy tiltható le.
A tv távvezérlőjének beállítása	A távvezérlő beprogramozása a tévé használatához.
Speciális tv-hangbeállítások	További információk a HDMI (ARC) funkcióról, és az előnyben részesített használati mód beállítása.
Hangszóró-kezelő A rendszer hangszóró-beállításainak áttekintése, vagy további Acoustimass® vezeték nélküli mélyhangmodul hozzáadása.
Nyely kiválasztása A képernyőn megjelenő üzenetek nyelvének módosítása.
Útmutató Számos választható eljárás, amelyek végigvezetik a rendszer legfontosabb funkcióin például SoundTouch®.
Kilépés A UNIFY menűbezárása.

A UNIFY® beállítási folyamat

Az első alkalommal végrehajtandó UNIFY beállítási folyamat lépései a következők:

Lépés Teendő
A távvezérlő párosítása	Állítsa be a rendszer távvezérlője és a konzol közötti kapcsolatot.
Nyelvválasztás A képernyőn megjelenő listáról válassza ki a használt nyelvet.
Kapcsolódás a hálózathoz	Válassza ki az otthoni wifi- vagy Ethernet-hálózatot, és állítsa be a hálózati kapcsolatot.
Szoftverfrissítés A legújabbb funkciók biztosítása céljából frissítse a rendszerszoftvert.
Vezetékes hangszórók Csatlakoztassa az elülső és hátsó hangszórókat a konzolhoz.
Vezeték nélküli mélyhangmodul	Csatlakoztassa az Acoustimass® vezeték nélküli mélyhangmodult a konzolhoz.
Tévé távvezérlője Állítsa	be a rendszer távvezérlőjét a tévé vezérlésére.
Eszközök hozzáadása Csatlakoztassa a többi forrást.
ADAPTiQ®-beállítás	Állítsa be a rendszer hangját az adott helyiség akusztikájának megfelelően.
Útmutató A különféle választható eljárások segítségével megismerkedhet a rendszer többi funkciójával, így például a SoundTouch® és működésével.

Az első alkalommal történő beállítás után a UNIFY menü segítségével bármikor módosíthatja a rendszer beállításait és konfigurációját. A UNIFY beállítási lépéseinek megkezdéséhez nyomja meg a távvezérlő SETUP gombját.

A távvezérlő áttekintése

A Bose fejlett RF (rádiófrekvenciás) távvezérlőjével a szoba bármely pontjáról vezérelheti a rendszert anélkül, hogy azt a konzolra kellene irányítania.

A távvezérlő kijelzője révén még jobban élvezheti a Lifestyle® rendszer előnyeit. A kijelzőn megjelenő útmutatás segítségével elvégezheti a források és a rendszer beállítását.

Megjegyzés: A Bose távvezérlő az előlapi HDMI™-bemenethez csatlakoztatott eszközök funkcióit nem képes kezelni.

A SOURCE gomb használata

A SOURCEal válthat a csatlakoztatott források között. Az egyes forrásokat a távvezérlő navigációs paneljéről érheti el.

Miután kiválasztotta a megfelelő forrást, az OK gombbal válassza ki.

Funkciógombok

A távvezérlő piros, zöld, sárga és kék gombjai a műholdvevő/kábeldekóder színes funkciógombjainak vagy a teletext funkcióknak felelnek meg.

• Kábeltévé/műholdvevő egység funkciógombjai: lásd a kábeltévé/műholdvevő egység kezelési útmutatóját.
• Teletext funkciók: a gombok a teletext képernyőjén látható színes oldalszámoknak, főcímeknek vagy hivatkozásoknak felelnek meg.

Hangerő-szabályozás

Az aktuális hangerőszintet a távvezérlő kijelzőjén tekintheti meg.

• A hangosításhoz nyomja meg a + gombot.
• A halkításhoz nyomja meg a - gombot.
• A némításhoz, illetve a hang visszakapcsolásához nyomja meg a gombot.

Megjegyzés: Ha a tévé hangszóróiból a rendszerbeállítást követően még hall hangot, kapcsolja ki a hangszórókat a tévé beállítási menüjében.

A MORE gomb használata

A MORE gombbal további beállításokat érhet el a távvezérlő kijelzőjén az aktuális forrásra és más rendszervezérlő funkciókra vonatkozóan.

1. Nyomja meg a .
2. A ▲ a gombokkal válassza ki a távvezérlő kijelzőjén látható megfelelő funkciót.
3. Nyomja meg az OK gombot.

Az AV OUTPUT menü

Az AV OUTPUT menü az aktuális videofelbontást, képkockasebességet, audioformátumot és hangcsatornák számát jeleníti meg az aktuálisan kiválasztott forráshoz.

1. Nyomja meg a gombot a távvezérlön.
2. Válassza az AV OUTPUT beállítást.
3. Nyomja meg az OK gombot.
4. Nyomja meg az EXIT gombot.

Az AV SETTINGS menü

Az AV SETTINGS menüben bizonyos rendszerbeállításokat módosíthat. A megjelenő elemek száma az aktuálisan kiválasztott forrástól függően változik. A menü elérése:

1. Nyomja meg a gombot a távvezérlön.
2. Válassza az AV SETTINGS beállítást.
3. Az aktuális forrás AV SETTINGS menüjének megjelenítéséhez nyomja meg az OK gombot.
4. Nyomja meg a ▲agy gombot a módosítani kívánt opció kijelöléséhez.
5. A beállítás kiválasztásához nyomja meg az OK gombot.
6. Ha végzett, nyomja meg az EXIT gombot.

AV-beállítás Teendő
SYSTEM AV A rendszer magas- és mélyhangszintjének, valamint középső és térhatású audioszintjeinek beállítása.
SOURCE AV	AUDIO:-A Normál mód kiegyensúlyozott audioélményt biztosít a legtöbb helyzetben.-Párbeszéd módban a beszéd jobban érthető.-Éjszakai módban a rendszer módosítja a párbeszédeket és a hangerőt a hangos jelenetek alatt.-A Közvetlen módot úgy terveztük meg, hogy a lehető legélethűbb audioélményt biztosítsa. Zenehallgatáshoz ajánljuk.AV SYNC:A készülék audio- és videolejátszásának szinkronizálása.AUDIO TRACK:Több lejátszási nyelv közül választhat.
NOTIFICATION A távvezérlőn villogó gény jelzi, amikor a rendszer bemenetet igényel.
RESTORE DEFAULTS	Az audiobeállításokat visszaállítja az alapértékekre.
REMOTE INFO Megjeleníti a távvezérlő gyári számát és szoftververzióját.

A távvezérlő megvilágítás gombja

Nyomja meg a távvezérlő hátulján lévő - gombot, ha sötétben szeretné bekapcsolni a gombok megvilágítását.

A SoundTouch® alkalmazás segítségével a SoundTouch® rendszert beállíthatja és vezérelheti okostelefonjáról, táblagépéről és PC-jéről. Az alkalmazás lehetővé teszi, hogy okoseszközét a konzol távvezérlőjeként használja.

Az alkalmazásból kezelheti a SoundTouch® beállításait, zenei szolgáltatásokat adhat hozzá, böngészhet a helyi és a nemzetközi internetes rádióállomások között, előbeállításokat adhat meg és módosíthat, és zenét játszhat le. A funkciókészlet rendszeres időközönként újakkal bővül.

Megjegyzés: Ha a SoundTouch® rendszert már beállította egy másik rendszer használatára, lásd: 21. oldal.

A SoundTouch® alkalmazás letöltése és telepítése

Töltse le a Bose SoundTouch® vezérlőalkalmazást az okostelefonra vagy a táblagépre.

SoundTouch® app

• Apple-felhasználók: az App Store áruházból tölthetik le az alkalmazást
• Az Android™-felhasználók: a Google Play™ áruházból tölthetik le az alkalmazást
• Amazon Kindle Fire-felhasználók: az Amazon Appstore for Android webáruházból tölthetik le az alkalmazást

Az alkalmazás utasításait követve hajtsa végre a beállítási lépéseket: vegye fel a hangszórót a wifihálózatra, hozzon létre SoundTouch®-fiókot, adjon hozzá zenetárat és ismerkedjen meg a zenei szolgáltatások használatával.

Ha beállította a hangszórót az otthoni wifihálózaton, azt az adott hálózaton lévő bármely okostelefonról vagy táblagépről vezérelheti.

Megjegyzések:

• A rendszerhez csatlakoztatott összes eszközön ugyanazt a SoundTouch®-fiókot kell használni.
• Ha a rendszert már felvette a wifihálózatra, válassza A RENDSZER MÁR FEL VAN VÉVE A HÁLÓZATRA lehetőséget, amikor az alkalmazás erre felszólítja.

SoundTouch® tulajdonosi központ

A webhely a tulajdonostámogatási központhoz biztosít hozzáférést, így többek között a kezelői útmutatókhoz, cikkekhez, tippekhez, oktatóanyagokhoz és a videokönyvtárhoz, valamint a tulajdonosok közösségi központjához, ahol választ kaphat kérdéseire, illetve felteheti azokat.

A rendszer hozzáadása egy meglévő fiókhoz

Ha egy másik rendszerhez már beállította a SoundTouch ^ -eszközt, akkor nem kell újra letöltenie a SoundTouch ^ alkalmazást.

Az alkalmazásban válassza a ≡> Beállítások > Hangszóró hozzáadása vagy újracsatlakoztatása lehetőséget.

Az alkalmazás végigvezeti Önt a beállítás folyamatán.

A rendszer csatlakoztatása egy új hálózathoz

Ha a hálózati információk módosulnak, a rendszert hozzá kell adnia az új hálózathoz. Ehhez helyezze a rendszert beállítási módba.

1. Az alkalmazásban válassza a Beállítások > Rendszer-beállítások elemet, és válassza ki a rendszert.
2. Válassza a HANGSZÓRÓ CSATLAKOZTATÁSA lehetőséget.

Az alkalmazás végigvezeti Önt a beállítás folyamatán.

Kedvenc zenei szolgáltatásaihoz, csatornáihoz, zenei listáihoz, előadóihoz, albumaihoz és a zenetárban lévő zeneszámaihoz hat előbeállítást hozhat létre. A kívánt zenéket bármikor elérheti a SoundTouch® alkalmazásból egyetlen gomb megérintésével.

Az előbeállítások használata előtt felhívjuk a figyelmét a következőkre:

• Az előbeállításokat az alkalmazással és a távvezérlővel rögzítheti.
• Ha az előbeállítás forrása a zenetár, győződjön meg róla, hogy a zenetárat tartalmazó számítógép be van kapcsolva, és ugyanahhoz a hálózathoz csatlakozik, mint a SoundTouch® konzol.
• Bluetooth-adatfolyamhoz és kábellel csatlakozó mobileszközhöz nem állíthatók be előbeállítások.

Előbeállítás megadása

1. Az alkalmazás segítségével játsszon le zenét.
2. A zene lejátszása közben tartsa lenyomva az alkalmazás Előbeállítás gombját.

Előbeállítás lejátszása

Miután beállította az előbeállításokat, nyomja meg az előbeállításhoz tartozó gombot az alkalmazásban a lejátszáshoz.

Előbeállítás megadása a távvezérlővel

1. A SoundTouch-forrás eléréséhez nyomja meg a távvezérlő gombját.
2. Új előbeállítás hozzárendeléséhez nyomja le és tartsa lenyomva a számbillentyűzet egyik számgombját (1–6).
   Az új előbeállítás létrejöttét egy hangjelzés kíséri.

Előbeállítás kiválasztása a távvezérlővel

1. Az alkalmazás segítségével kedvenc adóit megadhatja előbeállításokként.
2. A SoundTouch-forrásra váltáshoz nyomja meg a távvezérlő SoundTouch® gombját (√).
3. Egy előbeállítás kiválasztásához nyomja le és tartsa lenyomva a számbillentyűzet egyik számgombját (1–6).

A Bluetooth vezeték nélküli technológia segítségével a konzolon lejátszhatja a Bluetooth funkciót támogató okostelefonokon, táblagépeken, számítógépeken vagy más hangeszközökön tárolt zenét. Ahhoz, hogy egy mobileszközről zenét tudjon lejátszani, azt először csatlakoztatni kell a konzolhoz.

Párosítási módszer kiválasztása

A mobileszközt csatlakoztathatja a konzolhoz a Bluetooth vezeték nélküli technológia vagy az NFC rövid hatósugarú kommunikáció segítségével.

Mi az az NFC?

Az NFC technológia segítségével az eszközök között azok összeérintésével létesíthet vezeték nélküli kapcsolatot. Ellenőrizze az eszköze kezelési útmutatójában, hogy a modell támogatja-e az NFC-n keresztül történő párosítást.

Ha eszköze nem támogatja az NFC-n keresztül történő párosítást, vagy nem biztos benne, akkor:	Kövesse a „Csatlakoztassa a mobileszközt” részben leírtakat.
Ha eszköze támogatja az NFC funkciót:	Hajtsa végre a következő eljárást: „Eszköz csatlakoztatása NFC használatával”, 24. oldal.

Megjegyzés: Ha eszköze mind a Bluetooth-on, mind pedig az NFC-n keresztüli párosítást támogatja, szabadon használhatja bármelyiket.

Mobileszközök csatlakoztatása

1. Nyomja meg a távvezérlő somkát, és válassza a kijelzön megjelenő Bluetooth opciót.
2. A konzol párosítási módba helyezéséhez kövesse a kijelzőn megjelenő utasításokat.
3. ASoundTouch ^ alkalmazásban válassza ki a rendszert az eszköztálcáról.
4. Válassza a Bluetooth *ehetőséget.
5. Válassza a CSATLAKOZÁS lehetőséget.
6. Válassza ki a Lifestyle® rendszert a mobileszközén található listáról.

Tipp: Keresse meg azt a nevet, amelyet a rendszerhez megadott az alkalmazásban. Ha a rendszernek nem adott nevet, annak alapértelmezett neve fog megjelenni.

A csatlakoztatást követően a rendszer neve csatlakoztatottként jelenik meg az eszközlistán.

Eszköz csatlakoztatása NFC használatával

1. Kapcsolja be a rendszert, oldja fel a csatlakoztatni kívánt eszköz zárolását, és kapcsolja be a Bluetooth és az NFC funkciót. Ha többet szeretne tudni ezekről a funkciókról, lapozza fel mobileszköze felhasználói útmutatóját.
2. A mobileszköz NFC-érintőpontját óvatosan érintse a Lifestyle® konzol felső részén a Bose embléma feletti területhez.
   Előfordulhat, hogy a mobileszköz megkérdezi, hogy jóváhagyja-e a párosítást.

A csatlakoztatott mobileszköz vezérlése a távvezérlővel

A csatlakoztatást követően a csatlakoztatott mobileszközöket a távvezérlővel is használhatja. Válassza a SOURCE menü Bluetooth elemét. Eszköz csatlakoztatása: 23. oldal.

A távvezérlő segítségével a Bluetooth funkciók alábbi alkészletét használhatja a rendszeren:

• Eszközök csatlakoztatása.
• A rendelkezésre álló előadó-információk megtekintése.
• Lejátszás vezérlése (lejátszás, szünet, leállítás, ugrás a következő számra stb.).
• A párosítási lista tartalmának törlése.

Kapcsolódás a mobileszköz Bluetooth funkciójával

1. Kapcsolja be mobileszközén a Bluetooth funkciót.
   Tipp: A Bluetooth-menü általában a Beállítások menüben található.

2. Válassza ki a rendszert a mobileszközén található listáról.

Csatlakoztatás a távvezérlő segítségével

Az eszközökröl zenét játszhat le a konzolon.

1. Kapcsolja be az eszköz Bluetooth funkcióját.
2. A távvezérlő SOURCE menüjében válassza ki a Bluetooth-forrást.

A konzol ahhoz az eszközhöz fog kapcsolódni, amelyröl utoljára játszott le zenét.

1. Játsszon le zenét az eszközön.

Mobileszközök leválasztása

Kapcsolja ki a Bluetooth funkciót a mobileszközön.

Másik mobileszköz csatlakoztatása

Másik eszköz csatlakoztatásához nyomja meg a segombot, és válassza a Bluetooth-beállítás elemet (lásd: 23. oldal).

Eszköz újbóli csatlakoztatása

• Miután bekapcsolta, a rendszer megpróbál újból csatlakozni az utoljára csatlakoztatott eszközhöz.
  Megjegyzés: Ehhez az eszköznek hatótávolságon belül, bekapcsolva kell lennie.
• Ha az eszköz támogatja az NFC funkciót, a mobileszköz NFC-érintőpontját óvatosan érintse a konzol felső részén a Bose embléma feletti területhez.

A rendszer Bluetooth párosítási listájának törlése

Az alkalmazásban válassza a Beállítások > Hangszóró-beállítások > Hangszóró kiválasztása > Bluetooth > Bluetooth párosítási lista törlése > Törlés elemet.

A párosítási lista tartalma törlődik.

A párosítási listát a konzolról is törölheti.

1. Nyomja meg a gertubot.
2. Válassza a Bluetooth-beállítás elemet.
3. Válassza a Bluetooth párosítási lista törlése lehetőséget.

A wifi kikapcsolása

1. Tartsa lenyomva a konzol SOURCE 10 másodpercig.
2. Engedje fel a source.

Wifikapcsolat újraengedélyezése

A rendszer bekapcsolásakor a rendszer wifi funkciója automatikusan újból elérhetővé válik.

A rendszerszoftver frissítése

Ha a rendszer az otthoni hálózathoz kapcsolódik, a rendszer minden egyes használat alkalmával ellenőrzi, hogy találhatók-e új frissítések. Ha vannak újak, akkor automatikusan megkezdi a letöltést.

Miután a frissítést sikeresen letöltötte, és készen áll a telepítésre, a kijelzön üzenetet kap arról, hogy a konzol le fog állni. A telepítést követően a rendszer automatikusan kikapcsol.

A rendszer állapotjelző fényei

A konzol elején lévő LED jelzőfény a rendszer állapotát jelzi. A LED a rendszerállapotnak megfelelően világít.

Konzol LED-je

Jelzőfény működése Rendszerállapot
Nem világít A rendszer kikapcsolva
Fehéren villog A rendszer éppen bekapcsol
Folyamatosan fehéren világít A rendszer be van kapcsolva
Sárga villogás A rendszerszoftver frissítésének letöltése
Folyamatos sárga Nincs hálózati kapcsolat
Pirosan világít Firmware-hiba. Hívja	a Bose ügyfélszolgálatát.

Az Acoustimass® vezeték nélküli mélyhangmodul LED állapotjelzője

Jelzőfényműködése	Rendszerállapot
Sárga villogás Készen áll a kapcsolódásra
Folyamatosan fehérenvilágít	Csatlakoztatva a konzolhoz
Folyamatos sárga(halvány)	Nem csatlakozik a konzolhoz
Fehéren villog A rendszerszoftver frissítésének letöltése
Piros villogás Firmware-hba. Hívja a Bose ügyfélszolgálatát.

Tisztítás

Ügyeljen arra, hogy ne kerülhessen folyadék a rendszer nyílásaiba, illetve a rendszerre.

• A rendszer külsejét a termékkel szállított tisztítókendővel vagy más puha, száraz ruhával törölje át.
• Ne használjon semmilyen spray-t a rendszer közelében.
• Ne használjon semmilyen oldószert, vegyi anyagot vagy alkoholt, ammóniát vagy súrolószert tartalmazó tisztítószert.
• Ügyeljen arra, hogy ne essen semmi a rendszer nyílásaiba.

Ügyfélszolgálat

A rendszer használatával kapcsolatos további információért:

• Látogasson el a következő címre: global.Bose.com/Support/LS550.
  • Forduljon a Bose ügyfélszolgálatához.

Korlátozott garancia

A rendszerre korlátozott garancia vonatkozik. A korlátozott garancia részleteit a global.Bose.com/warranty webhelyen olvashatja.

A termék regisztrálására vonatkozó tudnivalókat a global.Bose.com/register webhelyen találja. A regisztráció elmulasztása nem befolyásolja a korlátozott garanciára való jogosultságát.

Műszaki adatok

USA/Kanada/nemzetközi:

• Konzol: 10 VDC 3,3 A, 44 VDC 1,25 A
- Acoustimass® vezeték nélküli mélyhangmodul: 100-240 V 50/60 Hz, 180 W

Ha a házimozirendszerével kapcsolatban problémái adódnak:

• Ellenőrizze, hogy minden összetevő csatlakoztatva van-e az áramforráshoz.
• Csatlakoztassa az összes kábelt.
• Ellenőrizze a rendszer állapotjelzőinek állapotát (lásd: 27. oldal).
• A rendszert vigye távolabb a lehetséges interferenciát okozó eszközöktől (vezeték nélküli útválasztók és telefonok, televíziók, mikrohullámú sütők stb.).
• Helyezze a rendszert a vezeték nélküli útválasztó vagy mobileszköz javasolt hatósugarába a megfelelő működés érdekében.

Ha a hibát nem sikerült elhárítani, az alábbi táblázat segítségével azonosítsa az észlelt jelenséget, és a leggyakoribb problémák megoldásait. Ha a problémát nem tudja megoldani, forduljon a Bose ügyfélszolgálatához.

Gyakori megoldások

Az alábbi táblázatban a gyakran előforduló problémák leírását és lehetséges elhárítását ismertetjük.

Jelenség Megoldás
A rendszer nem reagál a távvezérlőre az első használat során	Kapcsolja be manuálisan a rendszert: nyomja meg az egység elején található főkapcsolót(N)Nyomja meg a távvezérlő valamelyik gombját. Ellenőrizze, hogy a vezérlőkonzol állapotjelzője felvillan-e minden gomb megnyomásakor.Ellenőrizze, hogy az elemek megfelelően vannak-e behelyezve, és hogy nem kell-e őket kicserélni (lásd: 41. oldal).Húzza ki a konzol tápkábelét, várjon 30 másodpercet, majd biztonságosan dugja be ismét egy élő elektromos aljzatba.
A távvezérlő nem vezérli a kezdeti beállítás során hozzáadott egyik eszközt	Csatlakoztassa az IR-jeladót (lásd: 33. oldal).
A tévéből továbbra is hallható hang	A tévé beállítási menüjében tiltsa le a tévé hangszóróit.
A forrásról érkező videojelek gyengék	Nyomja meg a vezérlőkonzol SETUP gombját, és válassza ki az eszköz beállítási lehetőségeit. A videokapcsolat módosításához kövesse a képernyőn megjelenő utasításokat.
A rendszer nem reagál	Válasszon ki egy csatlakoztatott eszközt a SOURCE menüből.Húzza ki a konzol tápkábelét, várjon 30 másodpercet, majd biztonságosan dugja be ismét egy élő elektromos aljzatba.
A HDMI (ARC) funkcióval kapcsolatos problémák	Dugja be a rendszer HDMITM-kábelét a tévé ARC vagy Audio Return Channel feliratú csatlakozójába.Ha a tévé nem rendelkezik HDMI ARC-csatlakozóval, nyomja meg a távvezérlő SETUP gombját, és a UNIFY® menüben válassza A tévé speciális audiobeállításai elemet (lásd: 15. oldal).
A CEC funkcióval kapcsolatos problémák	Ha a konzol a tévékészülék HDMI ARC-csatlakozójához csatlakozik, a tévé rendszermenüjében engedélyezze aConsumer Electronics Control (CEC) beállítást. Előfordulhat, hogy a tévé más néven hivatkozik a CEC funkcióra.További információkért tekintse meg a tévé kezelési útmutatóját, vagy nyomja meg a távvezérlőSETUPgombját, és válassza a UNIFY® menüCEC-beállításokelemét (lásd: 15. oldal).
Az egyik csatlakoztatott eszköz magától bekapcsol	Nyomja meg a távvezérlőSETUPgombját, és a UNIFY® menüben válassza a CEC-beállítások lehetőségNincs mindig bekapcsolva elemét (lásd: 15. oldal).
Nem hallható hang a rendszerböl	Növelje a hangerőt.A távvezérlőMutegombjának (lenyomásával győződjön meg róla, hogy a rendszer nincs elnémítva.Ellenőrizze, hogy a megfelelő forrás van-e kiválasztva.Válasszon másik forrást, és tesztelje azok működését.Dugja be a HDMITM-kábelt a tévéARCvagy Audio Return Channel feliratú csatlakozójába. Ha a tévé nem rendelkezik HDMI ARC csatlakozóval, használjon egy másodlagos hangkábelt a HDMI-kábel mellett.Másodlagos hangkábél használata esetén dugja be a kábelt a tévéOutputvagyOUTjelölésű csatlakozójába.Húzza ki a konzol tápkábelét, várjon 30 másodpercet, majd biztonságosan dugja be ismét egy élő elektromos aljzatba.
A hálózat beállításanem sikerült	Válassza ki a megfelelő hálózatnevet, és írja be a jelszót (a rendszer megkülönbözteti a kis- és nagybetűket).Csatlakozzon a hálózathoz Ethernet-kábellel.Indítsa újra a modemet és az útválasztót.
A SoundTouch® beállításátnem sikerült elvégezni	A készüléket és a rendszert ugyanahhoz a wifihálózathoz csatlakoztassa.Ha a rendszert már felvette a wifihálózatra, válassza ARENDSZERMÁRFEL VAN VÉVE A HÁLÓZATRA lehetőséget, amikor az alkalmazás erre felszólítja.Engedélyezze a wifi használatát azon a mobilkészüléken, amelyet a beállításhoz használ.Tesztelje az internetkapcsolatot.Indítsa újra a mobileszközt.Indítsa újra a modemet és az útválasztót.Távolítsa el, majd telepítse ismét az alkalmazást, állítsa vissza a rendszer alapbeállításait, és kezdje előlről a beállítási folyamatot.
Az Acoustimass® vezeték nélküli mélyhangmodul LED állapotjelzője sárgán világít (halványan)	Kövesse a képernyőn megjelenő hibaelhárítási lépéseket.Nyomja meg a vezérlőkonzol vagy a távvezérlőSEGDPBját, és a beállítás újbóli lefuttatásához válassza aHangszóró-kezelő lehetőséget (lásd: 15. oldal).Csatlakoztassa a mélyhangmodult egy 3,5 mm-es sztereokábellel (lásd: 42. oldal).Húzza ki az Acoustimass tápkábelét, várjon 30 másodpercet, majd biztonságosan dugja be ismét egy élő elektromos aljzatba.
Túl erősek vagy túl gyengék a mélyhangok	Módosítsa a rendszer mélyhangbeállítását (lásd: 19. oldal).Futtassa le az ADAPTiQ® hangkalibrációt (lásd: 16. oldal).A mélyhangmodult vigye távolabb a közeli falaktól és sarkoktól.
A hang torz.	Válasszon másik forrást, és tesztelje azok működését.Csökkentse a vezérlőkonzolhoz csatlakozó összes eszköz hangerejét.Ellenőrizze, hogy a forráseszköz bemeneti audiokábele csatlakoztatva van-e, és hogy nem sérült-e.Ha az ADAPTiQ® eljárást még nem futatta le, válassza azADAPTiQ® menüpontot a UNIFY® menüben (lásd: 15. oldal).Húzza ki a konzol tápkábelét, várjon 30 másodpercet, majd biztonságosan dugja be ismét egy élő elektromos aljzatba.
A csatlakoztatott eszköz nem hallható.	Kapcsolja be a készüléket.Válasszon másik forrást, és tesztelje azok működését.Tekintse meg a készülék kezelési útmutatóját.
A hang hallható, de a kép nem látható a tévén.	A tévé videobemeneteként válassza ki a megfelelő videoforrást.
Az egyik csatlakoztatott eszköz nem mindig reagál a távvezérlő parancsaira	Próbálja meg ismét beállítani az eszközt. Nyomja meg a vezérlőkonzol SgúdPját. Válassza ki az eszközre vonatkozó beállításokat, és a képernyőn megjelenő útmutatás alapján állítsa be ismét az eszközt.Cserélje ki a távvezérlő elemeit (lásd: 41. oldal).Állítsa be az IR-jeladót (lásd: 33. oldal).
A koaxiális digitális audioeszközökön időnként kihagy a hang.	Ellenőrizze, hogy a hangkábel megfelelően van-e csatlakoztatva a konzolhoz és a koaxális digitális audioeszközhöz.Válasszon másik forrást, és tesztelje azok működését.Próbálja meg ismét beállítani az eszközt. Nyomja meg a vezérlőkonzol SgúdPját. Válassza ki a koaxális digitális audioeszközre vonatkozó beállításokat, és a képernyőn megjelenő útmutatás alapján állítsa be ismét az eszközt.Húzza ki a konzol tápkábelét, várjon 30 másodpercet, majd biztonságosan dugja be ismét egy élő elektromos aljzatba.
A tévé és a forráseszköz vezérlése közben nem minden távvezérlőgomb működik a várt módon	Nyomja meg a távvezérlő SETUP gombját, és válassza A tv távvezérlőjének beállítása > Speciális beállítás lehetőséget.
Csatlakozás új vagy eltérő hálózathoz	Nyomja meg a SETUP gombot, és válassza a Hálózat beállítása elemet.Ha a hálózati információk megváltoztak, vagy ha másik hálózathoz szeretne csatlakozni, tekintse meg a SoundTouch® alkalmazás súgóját.Ha a vezeték nélküli csatlakozás során problémákba ütközik, Ethernet-kábel segítségével csatlakozzon a hálózathoz.
Nem játszható le Bluetooth-audió	A rendszeren:Csatlakoztasson egy mobileszközt a Bluetooth SOURCE képernyőjén.A távvezérlő segítségével törölje a rendszer párosítási listáját:- A Bluetooth forrásnál nyomja meg a távvezérlő MORE MORE gombját.- Válassza a Párosítási lista törlése lehetőséget.Próbáljon egy másik mobileszközt csatlakoztatni.A mobileszközön:Tiltsa le és engedélyezze újra a Bluetooth funkciót.Távolítsa el a rendszert a Bluetooth menüből. Csatlakoztassa ismét.Tekintse meg az eszköz dokumentációját.Lásd: „Nem hallható hang a rendszerből”, 31. oldal.

Az IR-jeladó beállítása

Ha a csatlakoztatott eszközök nem reagálnak megfelelően a távvezérlő jeleire, a Bose azt ajánlja, hogy használja a mellékelt IR-jeladót.

Megjegyzés: Az IR-jeladót kizárólag akkor használja, ha harmadik fél távvezérlőjével kapcsolatban jelentkeznek problémák.

1. Vegye ki az IR-jeladót a és jelölésű dobozokból.
2. Dugja a jeladót a konzol hátulján lévő IR feliratú csatlakozóba.

1. Vegye le a három ragasztócsíkot a jeladóhoz mellékelt műanyag lapról, és helyezze azokat a három jeladó talp sima alsó részére.

1. Vegye le a ragasztócsíkok hátuljáról a műanyag szalagot.
2. Helyezze a három IR-talpat abba a szekrénybe, amelyben az eszköz található, vagy közvetlenül az eszköz elé.
3. Tesztelje a távvezérlő működését. Ha a probléma továbbra is fennáll, helyezze át máshová az IR-talpakat, és tesztelje ismét a működést.

A hang ellenőrzése

1. Kapcsolja be a tévét.
2. Kábeltévé/műholdvevő egység vagy egyéb másodlagos forrás használata esetén:
3. Kapcsolja be a forrást.

4. Ha a másodlagos forrás a tévéhez csatlakozik, válassza ki a tévé megfelelő bemenetét.

5. Kapcsolja be a konzolt.

A mélyhangmodul hangokat fog kibocsátani.

Megjegyzés: Ha nem hallható hang a mélyhangmodulból, lásd: 32. oldal.

A konzol elôlapi panelje

A konzol elején az alábbi bemenetek találhatók:

• Fejhallgató
• HDMI™-bemenet

Ezek a bemenetek a SOURCE menüben AUX IN és HDMI (Front) elnevezésekkel jelennek meg, ha az adott eszközt csatlakoztatta. Ezekbe a csatlakozókba digitális fényképezőgépeket, videokamerákat, médialejátszót és a használt mobileszközt csatlakoztathatja.

Előlapi fejhallgató-/AUX-bemenet

Ezt a 3,5 mm-es bemeneti csatlakozót a fejhallgató csatlakoztatásához használhatja, illetve ahhoz, hogy kedvenc mobileszközéről lejátszhassa a választott zenét. Az alapértelmezett beállítás a fejhallgató.

Ha a csatlakozót AUX IN bemenetként szeretné használni, nyomja meg a távvezérlő SETUP gombját, majd a kijelzőn látható menüben válassza a Headphone Connector (Elölapi csatlakozóbemenet) elemet. Válassza az AUX IN elemet a SOURCE menüben, ha az eszköz csatlakoztatva van.

Elölapi HDMI-bemenet

Ehhez a bemenethez HDMI-kimenettel rendelkező eszközöket csatlakoztathat.

Megjegyzés: A Bose távvezérlő az előlapi HDMI™-bemenethez csatlakoztatott eszközök funkcióit nem képes kezelni.

A konzol hátoldali panelje

AC-2 adapter csatlakoztatása

1. Csavarhúzó segítségével forgassa el balra (az óramutató járásával ellentétes irányba) a csavarokat a csatlakozóvégek kilazításához.

1. Első hangszórók: A négytűs kábel lecsupaszított végeit dugja be az adapterbe úgy, hogy a L+, C+ vagy R+ jelölésű piros vezetéket a piros csatlakozóvégbe helyezi (+), a sima vezetéket pedig a sima ezüstszínű csatlakozóba (-).

Hátsó hangszórók: A kéttűs kábel lecsupaszított végeit dugja be az adapterbe úgy, hogy a L+ vagy R+ jelölésű piros vezetéket a piros csatlakozóvégbe helyezi (+), a sima vezetéket pedig a sima ezüstszínű csatlakozóba (-).

Megjegyzés: Ügyeljen arra, hogy a lecsupaszított vezetékeknek csak a csupasz részét csúsztassa be a csatlakozóvégekbe. A szigetelt részeket nem szabad a csatlakozóvégbe befogatni.

1. Csavarhúzó segítségével a csavarokat jobbra (az óramutató járásával megegyező irányba) forgatva erősítse a kábeleket a csatlakozóvégekbe.
2. A többi adapter csatlakoztatásához ismételje meg az 1-4. lépéseket.

Az első hangszórók beállítása

A UNIFY® beállítási eljárás a „Vezetékes hangszórók” lépés során végigvezeti az első hangszórók legelső beállításának folyamatán (lásd: 16. oldal).

Ha már végzett a beállítással, de a rendszert szeretné áthelyezni, a házimozirendszer hátsó összetevőinek újbóli összeállításához kövesse az alábbi utasításokat.

FIGYELEM: A hangszórókat tilos csatlakoztatni a konzolhoz, amíg a konzol a hálózati tápegységhez (elektromos hálózathoz) csatlakozik.

Szükséges elemek:

A és jelöléssel ellátott dobozokból:

Virtually Invisible ^® series II hangszórók (3)

AC-2 adapterek (3) Első hangszóró kábele (1)

A és jelöléssel ellátott dobozokból:

Csavarhúzó (1)

Az elülső hangszórók csatlakoztatása a konzolhoz

1. Csatlakoztassa az AC-2 adaptereket a hangszóróvezetékek lecsupaszított végeihez. Lásd: „AC-2 adapter csatlakoztatása”, 36. oldal.
2. Az L+ jelölésü vezetékhez csatlakoztatott adaptert dugja be a tévé bal oldalán lévő hangszóróba.
3. Az R+ jelölésű vezetékhez csatlakoztatott adaptert dugja be a tévé jobb oldalán lévő hangszóróba.
4. A C+ jelölésű vezetékhez csatlakoztatott adaptert dugja be a középső hangszóróba.
5. A hattüs kábel fennmaradó végét csatlakoztassa a konzol hátoldalán lévő hattüs FRONT SPEAKERS csatlakozóba.

Megjegyzés: A konzol hátoldalán lévő négytűs FRONT SPEAKERS csatlakozót nem kell használni.

A hátsó hangszórók beállítása

A UNIFY® beállítási eljárás a „Vezetékes hangszórók” lépés során végigvezeti a hátsó hangszórók legelső beállításának folyamatán (lásd: 16. oldal).

Ha már végzett a beállítással, de a rendszert szeretné áthelyezni, a házimozirendszer hátsó összetevőinek újbóli összeállításához kövesse az alábbi utasításokat.

Szükséges elemek:

A les jelöléssel ellátott dobozokból:

Virtually Invisible ^® series II hangszórók (2)

Hátsó hangszóró kábele (1) AC-2 adapterek (2)

A és jelöllessel ellátott dobozokból:

Csavarhúzó (1)

A hátsó hangszórók konzolhoz csatlakoztatása

1. Csatlakoztassa az AC-2 adaptereket a hangszóróvezetékek lecsupaszított végeihez. Lásd: „AC-2 adapter csatlakoztatása”, 36. oldal.

2. Az L+ jelölésű vezetékhez csatlakoztatott adaptert dugja be a szoba bal oldalán lévő hangszóróba.

3. Az R+ jelölésü vezetékhez csatlakoztatott adaptert dugja be a szoba jobb oldalán lévő hangszóróba.

4. A négytüs kábelt csatlakoztassa a konzol hátoldalán lévő négytüs REAR SPEAKERS csatlakozóba.

A hangszórók felszerelése

A hangszórók fali rögzítőkeretre, állványra vagy asztali állványra szerelhetők. A tartozékokat beszerezheti a Bose helyi viszonteladójánál, vagy a www.Bose.com webhelyről.

FIGYELMEZTETÉS:

• A hangszórók felszereléséhez csak Bose tartozékokat használjon. A jóvá nem hagyott tartozékok használata a Bose rendszer és annak összetevőinek sérülését okozhatia.
• A hangszórókábel és a rendszer összekötő kábelei nem telepíthetők falba. Forduljon a helyi építési szabályzathoz a megfelelő vezeték és kábel kiválasztásához fali beépítés esetén.

A távvezérlő elemeinek cseréje

Ha a hatósugár észrevehetően csökken, cserélje ki mind a négy elemet.

1. Csúsztassa le a fedelet az elemrekeszról a távvezérlő hátulján.

2. Helyezzen be négy darab AA (IEC LR6) 1,5 V-os elemet. Az elemek + és - jelzését igazítsa az elemrekeszben látható + és - jelzésekhez.

1. Tolja vissza az elemrekesz fedelét a helyére.

Az Acoustimass® vezeték nélküli mélyhangmodul nem csatlakoztatható a konzolhoz

Ha a mélyhangmodul vezeték nélküli csatlakoztatása során problémák adódnak, akkor a csatlakoztatáshoz hazsnáljon 3,5 mm-es sztereokábelt (nincs mellékelve).

Megjegyzés: Ha nem rendelkezik 3,5 mm-es sztereokábellel, forduljon a Bose hivatalos kereskedőjéhez vagy a Bose ügyfélszolgálatához.

A 3,5 mm-es sztereokábel csatlakoztatása:

1. Nyomja meg a távvezérlő SETUP gombját.

2. Válassza a Hangszóró-kezelő lehetőséget.

3. Kövesse a képernyön megjelenő utasításokat, amíg „A következő lépések a mélyhangmodul beállítását ismertetik” üzenet meg nem jelenik.

4. Nyomja meg az çombot, és a képernyő utasításait követve végezze el a beállítást.
