HASZNÁLATI ÚTMUTATÓ CUBIA ISOLA GLOSS W ACTIVE FABER

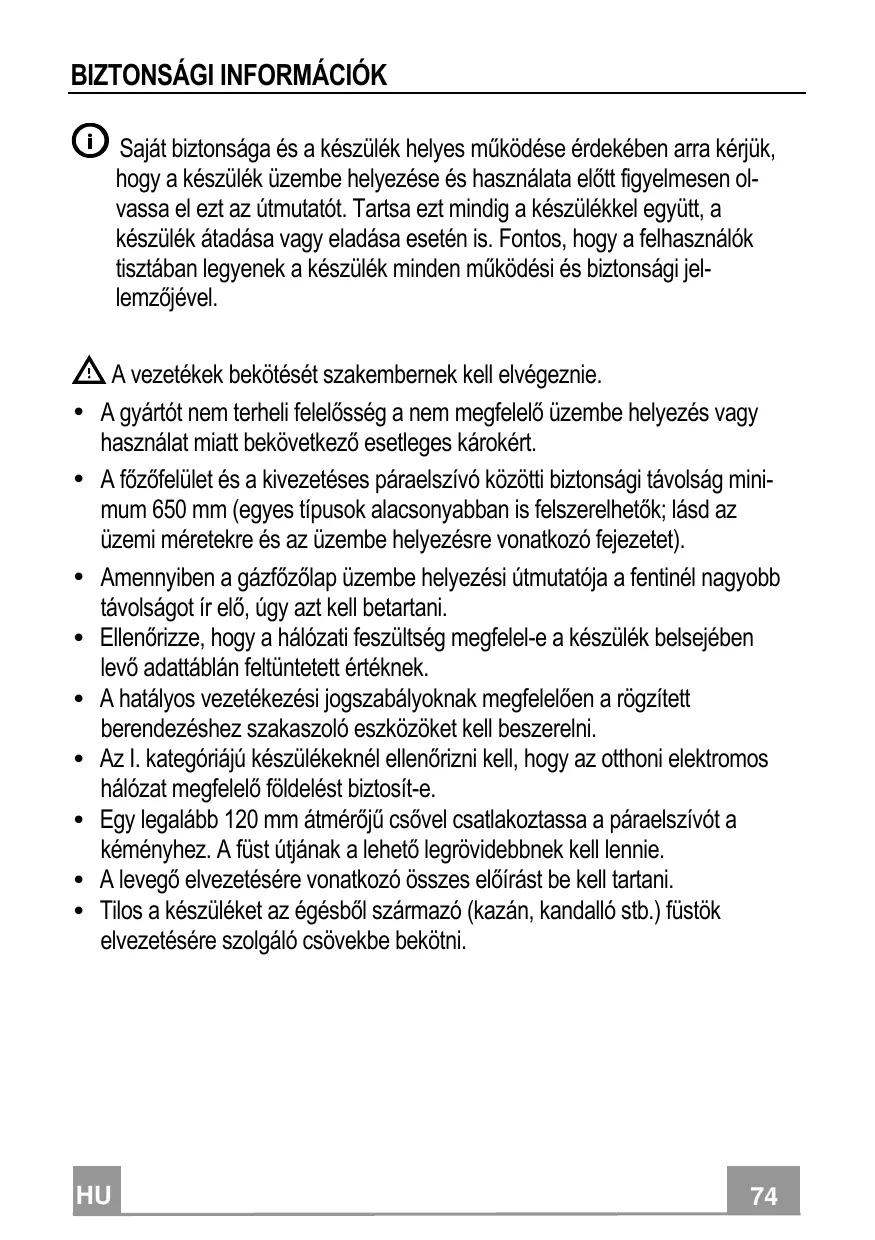

Felhasznalói Kézikönyv

Sajatbiztonságaésakészülékhelyesmuködéseérdekébenarrakérjuk, hogya készülék üzembehelyezéseéshasznalataelottfigyelmesen olvassa el ezt az utmutató.Tartsa ezt mindig a készülékkel együtt,a készülék atadasa vagy eladasa eseten isFONTos,hogya felhasznalok tisztaban legyenek a készülék mindedmuködésiésbiztonsagi jellemzöjével.

A gezetékek bekotését szakembernek kell elvegezie.

• A gyartón nem terheli felelosség a nem megfelelo üzembe helyezés vagy hasznalat miatt bekovetkező esetleges károkér.
• A fózófelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkoź fejezetet).
• Amennyiben a gázfozólap üzembe helyezési utmutatója a fentinél nagyobb távolságot ir elő, úgy azt kell betartani.
  Ellenorizze, hogy a halózati feszültseg megfelel-e a készülék besejében levő adattáblán felttüntetét értéknek.
• A hatályos gezetékezési jogszabályoknak megfeleloen a rögzített berendezéshez szakaszoló eszközöket kell beszerelni.
• Az l. kategoriájú keszülékeknél Ellenőrizni kell, hogy az otthoni elektrmos halózat megfelelo födelést biztosít-e.
• Egy legalább 120 mm atmérõjü csövel csatlakoztassa a páraelszívó t a kéményhez. A füst utjának a lehető legrövidebbnek kell lennie.
• A levego elvezetésére vonatkozó összes elóirast be kell tartani.

• Tilos a keszüléket az égésból származó (kazán, kandallo stb.) füstöke lvezetésere szolgáló csövekbe bekötni.

• A füstgázok visszaáramlásanak megakadályozása érdekében megfelő szellózsöról kell gondoskodni abban a helyiségben, ahol a páraelszívo mellett nem elektrmos üzemü (pédául gázuzemü) berendeźesek is vannak. Ha a konyhai elszívôt nem villamos készülékekkel együtt használaja, a környezeti negativ nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak igy kerülhétő el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.

• A levego' nem gezethet'o ki egy olyan csatom'an keresztül, amit a gáz- vagy egyébuzziésü készülékek fustelvezétésere használnak.

• A megsérült halózati zsinór cseréjét kizárólag a gyártó vagy a vevőszolgálat szakembere vegezheti.
• A halózati csatlakozótCsak a hatályos elóirásoknak megfeleloésjol hozzáféretó konnektorba szabad bedugni.
• A fustelvezetésre vonatkozo mûszaki és biztonsági teendőket illetően fontos a helyi hatóságok által előirt szabályok szigó betartása.

FIGYELMEZTETÉS: az elszívó üzembe helyezése elött el kell távolítani a védőfóliákat.

• Csak a keszülékhez megfelelo típusú csavarokat ésapro alkatrészeket használjon.
  FIGYELMEZTETÉS: áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban foggaltak szerint a rögzítést szolgálo csavarokat vagy eszközöket.
• Tilos optikai eszközökkel (látcső, nagyítóveg) kózvetlenül figyelni.
• Ne keszütsen flambírozott ételt az elszívó alatt: ez túzveszélyes lehet.
• A keszüléket 8 évnel nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelo tapasztalatok és ismeretek nélküli személyek is használatják szigoru felügyelet mellett, illetve ha ismerik a keszülék biztonságos használati modját és a kapcsolódo veszélyeket. Üglyeljen arra, hogy ne jatszhassanak gyermekek a keszülékkel. A keszülék tiszításat és karbantartásat nem vegezhetik gyermekek, amennyiben nincsenek felügyelve.

• Figyeljen a gyermekekre, hogy ne jatszhassanak a készülékkel.

• A keszüléket nem hasznáhlatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelo tapasztlatok és ismeretek nélküli személyek (gyerekeket is beleérte), hacsk nem tanütják meg vagy Ellenőrzik öket a keszülék használatára, illetve használatában.

A fózǒberendezs használata közben az eléhetro alkatrészek nagyon felmelegedhetnek.

• Az eloírt idōtartam lejá rata után tiszítsa meg és/vagy cserélje ki a szüröket (túzveszély). Lásd az Ápolás és karbantartás bekezdésst.
• Megfelelo szellózésról kell gondoskodni a helyiségben, amikor a páraelszívôt gázzzal vagy másuzzióanyaggal mūködő készülékek egyidejüleg használják (olyan készülékek mellett sem használató, amelyek kizárólag a helyiségbe engedik a levegőt).
• A terméken, illetve a csomagoláson lathato szimbólum arra utal, hogy a termék nem kezelhető normal háztartási hulladékként. Az ártalmatlanitandó terméket megfelelo gyüjtöhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek üjrahasznosítását. Ha Öl gondoskodik a termék megfelelo ártalmatlanitásáról, akkor ezzel hozzájárul ahhoz, hagy elkerülhetők legyenek a hulladékká valt termék nem szabályos ártalmatlanitása miatt a környezetre és egészsègre nézve potenciálisan káros következmények. A termék üjrahasznosításával kapcsolatban a helyi önkormányzat, a házartási hulladékgyüjtő szolgálat vagy a terméket értékesítő bolt tud részletes tajékoztatással szolgálni.

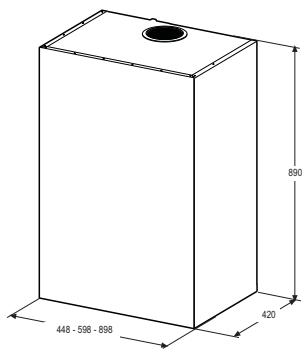

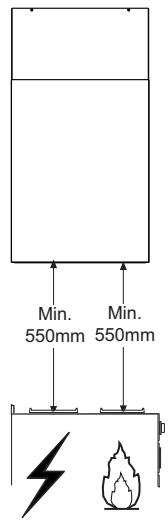

Helyszükséglet

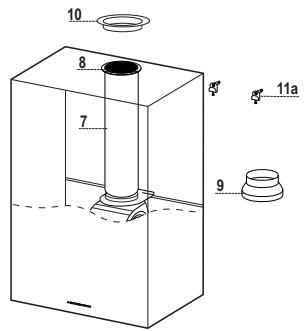

Alkatrészek

Hiv.	Db	Keszülék alkatrészei
1	1	Keszülékház: kezelöszervek, világítás, ventilátorblokk, szürörk, also kémény
7	1	PVC cső (beszerelve)
8	1	Irányított rács (beszerelve)
9	1	Szűítőperem 150-120 mm útm.
10	1	Dugó
Hiv.	Db	Felszerelési alkatrészek
11a	2	SB 12/10-es tipli
	Db	Dokumentácio
	1	Használati útmató

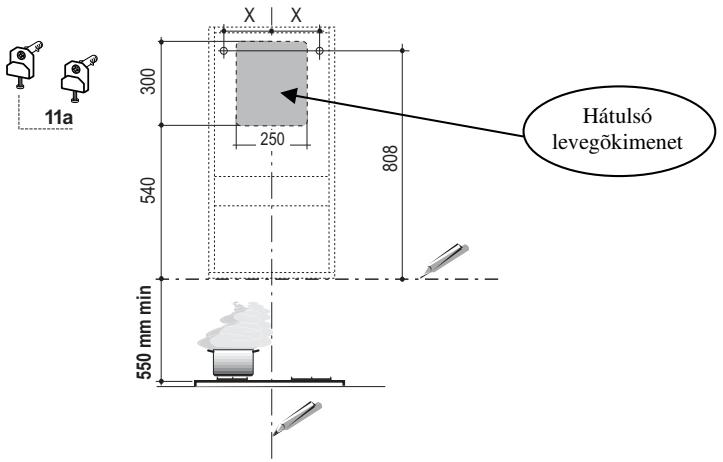

Falfuratok

Ha az elszivot kivezeteses valtozatan kivanja hasznalni - tehat a csovet a keszulek hatalján hozza ki - akkor nem szabad elfeledkeznie arrol, hogy a levegoelvezeto cso nyilasat az alabbi rajz szerinti modon kell kialakitani.

Keszüléktípus	45	60	90
X	180	240	390

Ha az elszívók keringetéses valtozatban szerétrne használni, akkor ügyelnie kell arra, hogy a készülék teteje és a felső határ (mennyezet/konzol) között legalább 8-10 cm-es távolságot kell hagynia.

Húzzon a falon:

• egy fuggoleges vonalat a mennyezetig vagy a felso hatarig, a keszulek felszerelésere szolgalo terulet kozepén;
• egy víszintes vonalat a főzöfelület föllett min. 550 mm-es magasságban;
• Az ábra szerinti módon jeröljön meg egy hivatkozásí potot 808 mm-re a vízsintes segédvonal fölott és X mm-re (X = lásd a tablázatot a rajzon) a fuggóleges segédvontál jobbra.
• Végezze el ugyanezt az ellenkező oldalon is, ellenörizve a szintezest.
  A bejelölt pontoknál keszítten 12mm atméröj füratokat.

• Helyezze be a furatokba a tipliket csavarral es 11a kengyellel, majd csavarja be azokat.

• Allitsa be a 11a kengyelek két Vr csavarját a menet elejère.

• Akassza fel a keszülékházat a két 11a kengyelre.
• Húzza meg és nyissa fel a zajcsökkentő panelt, majd egyenként vegye ki szürőket úgy, hogy a szürőblokk hátso résztét megnyomja és ezzel egy idöben lefelé húzza.
• A keszülékház besejől a Vr csavarokkal szintezze be a keszülékházat.

Bekötesek

LEVEGOKIMENET (KIVEZETÉSES VÁLTOZAT)

Kivezeteses valtozat eseten a szagelszivo és a levegokimenet összekötese a felszerelést vegő szakember vlasztásátol fuggöen 150 vagy 120~mm atmérojü merev vagy rugalmas cõvel történjen. A csövet a készülék felso és hatso részen át egyaránt ki lehet gezetni.

A bekötesek elvgzese elott ki kell venni - ha ez meg nem törtent meg - a 8 irányított rácsot és a 7 PVC csövet. A 9 szukütóperemetCsak a 150-es csatlakoztatások elvgzéséhez kell eltávolítani.

HÁTSÓ KIVEZETÉS

• Ügyeljen arra, hogy a levegoelvezetocso nyilasat a falfuratokról szoló részben szereplo rajz szerint kell kialakitani.
  A hatsó kimeneti nyilast csipofogóval törje át.
• A 120 mm atmérójú csovel valo összeköteshez illessze a 9 szukitöperemet a készülékház kimenetere.
• A csö rögzítéséhez használjon megfelelo csószeríto pantokat. Az ehbez szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszürkket.
  A tartozékként adott csavarokkal rögzítse a 10 dugó a készülék felső kivezetéshez.

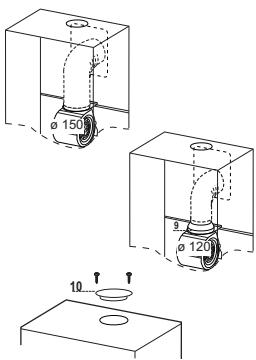

FELSO KIVEZETES

• A 120 mm atmérójú csovel valo összeköteshez illessze a 9 szukitöperemet a készülékház kimenetere.
• Egy csipofogó segitségevel távolítsa el a 10 dugó kózepó résztét, majd a tartozékként adott csavarokkal rogzítse azt a készülék felső kivezetéshez.
• A csö rögzítéséhez használjon megfelelo csószerító pántokat. Az ehbez szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszürkket.

LEVEGOKIMENET (KERINGETÉSES VÁLTOZAT)

• Ha elózetasen eltávolításra kerültek, akkor tegy vissza a keringetéses valtozatnál már beszerel't alkatrészeket.
  Helyezze fel a 7 PVC csovet a peremre.
• Csaparja vissza a 8 irányított rácsot a levegökimenetre, ügyelve arra, hogy jól helyezkedjen el a csövön.
• Ügyeljenarra, hogy az aktív szenes szagszürö a helyén legyen.

ELEKTROMOS BEKÖTÉS

• A keszüléket olyan kétpólusu megszakító kobbeiktatasával kelli csatlakoztatni az elektromos halózathoz, amelyen az érintkezők távolsága minimum 3 mm.
• Vegye le a zsírszúröket (lásd a “Karbantartás” fejezet) és ügyeljenarra, hogy a halózati zsinór csatlakozója helyesen legyen betéve a készülk aljzatába

Kezelolap

Gomb	Funkcioi	Kijelzö
A	Elso sebességfokozaton be- és kikapcsol az elszívómotor.	Mutatja a beällított siebességet
B	Csökkenti az üzemi sebességet.	Mutatja a beällított siebességet
C	Növeli az üzemi sebességet.	Mutatja a beällított siebességet
D	Az Intenzív sebességfokozatot kapcsoljá bármiyenu sebességfokozatról, akár alló helyzetból is, de csak 6 percre, majd ennek végén a rendszer visszatér az elözetenes beällított siebességre. Nagymennyiségü fözési goz kezelésére alkalmas.	Felváltva jelenik meg egy-egy;másodpercre a HI és a hátralevő idöartam.
	Az összes fogyasztó (motor+világítás) kikapcsolt állapotában a gomb kb. 5@másodpercig való lenyomása bekapcsoljá / kikapcsoljá az szénszürök vészjelzését.	FC+Pont (2 villogás) - vészjelzés bekapcsolva. FC+Pont (1 villogás) - vészjelzés kikapcsolva.
E	24H funkció Elso sebességfokozatban kapcsoljá be a motrot ésöranként 10 perc elszívást esz letheóvé.	24 jelenik meg, és a jobb also pont villog;másodpercen-kent egyszer, miközben a motor mühködik. A gomb megnyomásával aktatható ki.
	Beindult szüróriasztás esetén a gomb kb. 3@másod-perces megnyomásával nullázható a riasztás. Ezek a jelzések ckakapsolt motor esetén lathatok.	Háromszor villog az FF.A polyamat befejeztével kialszik a korábban megjelenítatt jelzés:FG azt jezli, hovy ki kell mosni a fém zsírszüröket. A vészjelzés az elszívó 100 üzemórájának eltele után lép mühködésbe.FC azt jezli, hovy ki kell cserélni az aktiv szenes szüröket és hovy ki kell mosni a fém zsírszüröket is. A vészjelzés az elszívó 200 üzemórájának eltele után lép mühködésbe.
F	Késlettétés funkció A 30 perces késlettetett kikapcsolást indütja el. A maradék szagok eltávolításárea hasznáhlato. Bármely-ik helyzetból bekapcsolhátó, kiiktatása pedig a gomb megnyomásával vagy a motor kikapcsolásával heleséges.	Az üzemi sebesséjrlenik meg, és a jobb also pont masodpercenként egyet villog.
	Az összes fogyasztó (motor+világítás) kikapcsolt állapotában a gomb kb. 5@másodpercig való lenyomása bekapcsoljá / kikapcsoljá a távvezérlôt.	IR+Pont (2 villogás)-vészjelzés bekapcsolva. IR+Pont (1 villogás)-vészjelzés kikapcsolva.
G	Maximális intensizétason be- és kikapcsoljá a világításirendsztert.
H	Be- és kikapcsoljá a világításirendsztert Helyzetjelzőmodban.

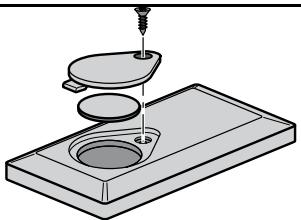

TAVVEZERLO (KULÖN MEGVASAROLHATO)

Ez a keszülék egy távirányító segítsegével vezérelhétő, ami egy 3 volts, CR2032 tipusu elemmál működik (nincs mellekelve).

• Ne tegy a távezénlót hófornások közélebe.
• Ne dobja ki az elementeket, hanem tegye azokat a megfelelo hulladékyü'töbe.

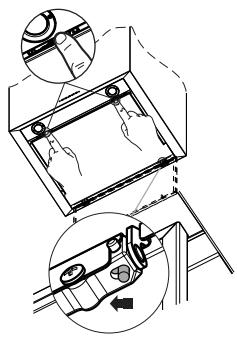

A zajcsökkentő panel tiszítása

Húzza meg és nyissa fel a zajcsökkentő panelt.
- Akassza le a panelt a keszülékházrolúgy, hogy elcsusztatja a rögzítópock karját.
A zajcsokkento panelt tilos mosogatogepen tiszitani.
- Nedes ruhával és semleges kémhatásu folyékony mosószerrel tiszítsa meg a külso részt.
- Belül is nedves ruḥával és semleges kémhatású mosózsterol végezze el a tiszütást; ne alkalmazzon teljesen átitatott ruḥát vagy szivacsot, illetve vizsugarat; surolószerek használata tilos.
- A mūvelet vēgeztével akassza vissza a panelt a készülékházra és ismét zárja le.

Femzsirszurok

Mosogatogepen is tiszṭthatok, és amikor a kijelzón megjelenik az FG felirat, vagy legalább kb. 2 havonta, ilvette – nagyon intenszív használat eseten – ennel gyakrabban kell a tiszütásukat elvegezni.

A veszgelés nullázasa

• Kapcsolja ki a vilagitast és az elszivomotort, majd a 24h funkcio aktivalódasakor iktassa azt ki.
• Nyomja meg az E gombat (lásd a Használat c. bekezděst).

A szúrók tiszütítása

A megfelő irányba húzva nyissa fel a zajcsökkentő paneleket.
Egyenként vegye ki a szúroketúgy, hogy a szúroblokk hatsó részét megnyomja, majd ezzel egy idöben lefelé húzza.
- Osszenomyas nélkūl tiszíttsa, majd a visszaszerelés el'tt hagyja megszáradni a szúróket. (A szúrófelület szinének - idövel esetlegesen bekovetkező - elvátozása semmilyen某种程度 non bemefolyásolja a szúró hatékonyságát.)
- Ugy szerelje öket vissza, hovy a fogantyú a kūlso látható rész felé essen.
Zárja vissza a zajcsökkentő paneleket.

Nem mosható és nem regenerálható, amikor a kijelzön megjelenik az FC felirat, illetve legalább 4 havonta cserélendő. A vészjelzs – amennyiben előzetesen aktiváltek –Csak akkor jelentkezik, amikor megtörténik az elszívomotor bekapcsolása.

A veszjelzés aktivalása

• A keringetées valtozatnál a szúrók telíttéséGRE utaló vészjelzést az üzembe helyezéskor vagy azt kővetöen kell aktivalni.
• Kapcsolja ki a vilagítást és az elszívómotor.

• Nyomja meg kb. 5 masodpercig a D gombot:

• FC felirat és a pont 2 villogása - Az aktív szenes szürö telítettségének vészjelzésé AKTIVALVA.

• FC felirat és a pont 1 villogása - Az aktív szenes szúró telítettségénék vészjelzese KIJKTATVA.

CSERE

A veszjelzés nullázásá

• Kapcsolja ki a vilagítást és az elszívómotort, majd a 24h funkció aktivalóásakor iktassa azt ki.
• Nyomja meg az E gombat (lásd a Használat c. bekezdészt).

A szúró cseréje

• Húzza meg és nyissa fel a zajcsökkentő paneleket.
• Vegye ki a zsirszüröt.
• A megfelelo akasztok segitségével emelje ki az elhasznalódtt aktiv szenes szagszüröt.
• Szerelje vissza a zsirszüroket.
  Zarja vissza a zajcsokkento paneleket.

Vilagitasas

• Csere eseten forduljon a vevoszolgalathoz (.,Vasarlas eseten forduljon a vevoszolgalathoz").
