HASZNÁLATI ÚTMUTATÓ CUBIA ISOLA X FABER

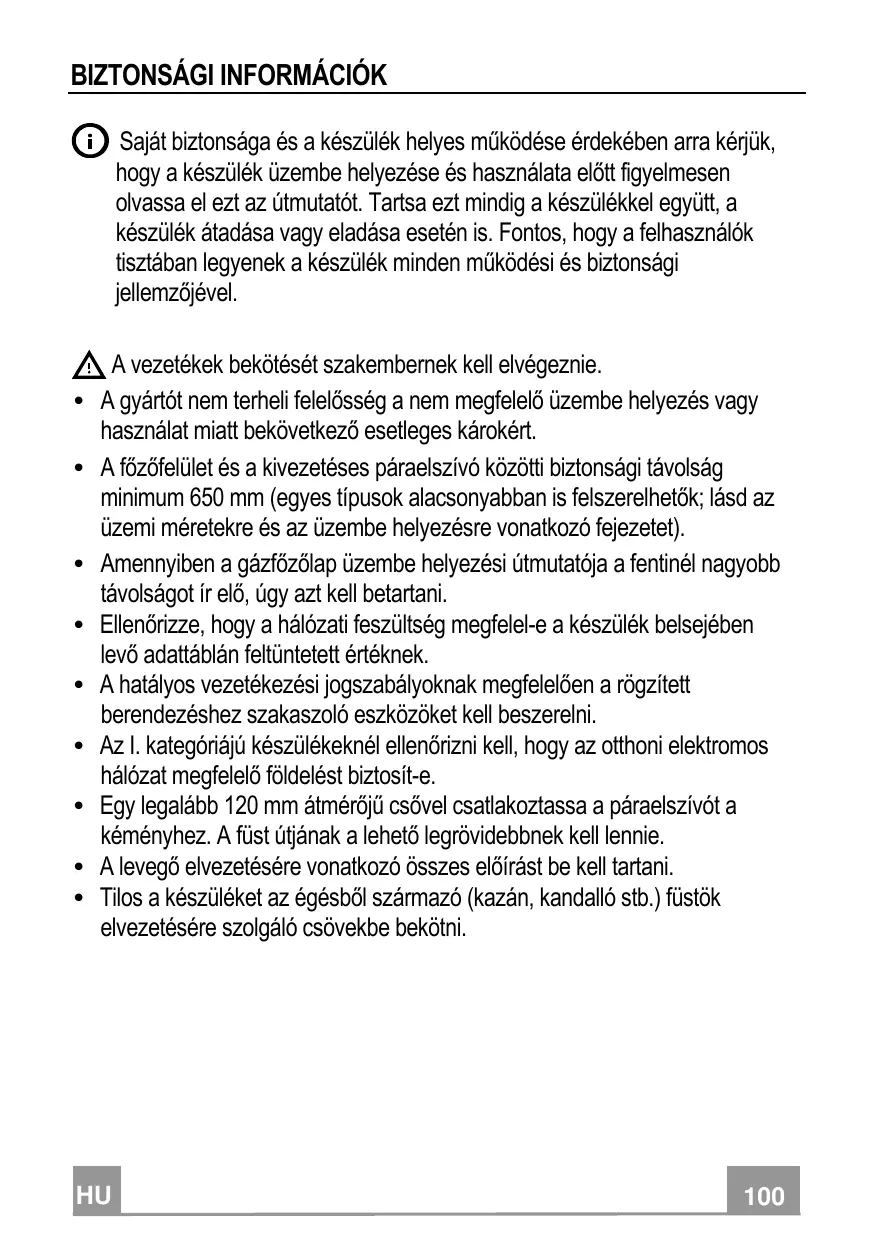

Saját biztonsága és a készülék helyes működése érdekében arra kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadása vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működési és biztonsági jellemzőjével.

A vezetékek bekötését szakembernek kell elvégeznie. A gyártót nem terheli felelősség a nem megfelelő üzembe helyezés vagy használat miatt bekövetkező esetleges károkért. A főzőfelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkozó fejezetet). Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani. Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék belsejében levő adattáblán feltüntetett értéknek. A hatályos vezetékezési jogszabályoknak megfelelően a rögzített berendezéshez szakaszoló eszközöket kell beszerelni. Az I. kategóriájú készülékeknél ellenőrizni kell, hogy az otthoni elektromos hálózat megfelelő földelést biztosít-e. Egy legalább 120 mm átmérőjű csővel csatlakoztassa a páraelszívót a kéményhez. A füst útjának a lehető legrövidebbnek kell lennie. A levegő elvezetésére vonatkozó összes előírást be kell tartani. Tilos a készüléket az égésből származó (kazán, kandalló stb.) füstök elvezetésére szolgáló csövekbe bekötni.

• A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.
• A levegő nem vezethető ki egy olyan csatornán keresztül, amit a gáz- vagy egyéb tüzelésű készülékek füstelvezetésére használnak.
• A megsérült hálózati zsinór cseréjét kizárólag a gyártó vagy a vevőszolgálat szakembere végezheti.
• A hálózati csatlakozót csak a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba szabad bedugni.
• A füstelvezetésre vonatkozó műszaki és biztonsági teendőket illetően fontos a helyi hatóságok által előírt szabályok szigorú betartása. FIGYELMEZTETÉS: az elszívó üzembe helyezése előtt el kell távolítani a védőfóliákat.
• Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon. FIGYELMEZTETÉS: áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban foglaltak szerint a rögzítést szolgáló csavarokat vagy eszközöket.
• Tilos optikai eszközökkel (látcső, nagyítóüveg) közvetlenül figyelni.
• Ne készítsen flambírozott ételt az elszívó alatt: ez tűzveszélyes lehet.
• A készüléket 8 évnél nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek is használhatják szigorú felügyelet mellett, illetve ha ismerik a készülék biztonságos használati módját és a kapcsolódó veszélyeket. Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek, amennyiben nincsenek felügyelve.
• Figyeljen a gyermekekre, hogy ne játszhassanak a készülékkel.

• A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában. A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek.
• Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd az Ápolás és karbantartás bekezdést.
• Megfelelő szellőzésről kell gondoskodni a helyiségben, amikor a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékekkel egyidejűleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt). arra utal, hogy
• A terméken, illetve a csomagoláson látható szimbólum a termék nem kezelhető normál háztartási hulladékként. Az ártalmatlanítandó terméket megfelelő gyűjtőhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek újrahasznosítását. Ha Ön gondoskodik a termék megfelelő ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká vált termék nem szabályos ártalmatlanítása miatt a környezetre és egészségre nézve potenciálisan káros következmények. A termék újrahasznosításával kapcsolatban a helyi önkormányzat, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

JELLEMZŐK Helyszükséglet Min. Min. 550mm 550mm

Készülék alkatrészek Készülékház: kezelőszervek, világítás, ventilátorblokk, szűrők, alsó kémény Felső kémény Teleszkópszerű rácsozat elszívóval: felső rácsozat alsó rácsozat Szűkítőperem 150-120 mm átm. Novastik tapadó tömítés Levegőkimeneti csatlakozóperem Levegőkimeneti csatlakozó Csőszorító pánt (nincs mellékelve) Felső kémény csőcsatlakozás Levegőkimeneti csatlakozócső Felszerelési alkatrészek 10-es tipli 2,9 x 9,5 csavar M6 x 10 csavar M6 x 80 csavar 5,2 x 70 csavar 3,5 x 9,5 csavar M3 x 8 csavar Fúrási sín Alátét 6,4 mm átm. M6 csavaranya Levegőkimeneti csatlakozó rögzítőgomb Dokumentáció Használati útmutató

FELSZERELÉS Mennyezeti/konzol furatok és a rácsozat rögzítése

MENNYEZETI/KONZOL FURATOK

• Függőón segítségével állítsa be a főzőfelület középpontját a mennyezethez/konzolhoz képest.
• Helyezze úgy a mennyezetre/konzolra a tartozékként adott 21 fúrási sínt, hogy annak közepe a tervezett középpontra essen és hogy a sín tengelyei kerüljenek egy vonalba a főzőfelület tengelyeivel.
• Jelölje be a furatok középpontját.
• Készítse el az alábbi furatokat:
• Tömör beton anyagú mennyezet: az alkalmazott betontiplik szerint.
• Lyukas tégla anyagú (20 mm-es vastagság) mennyezet: 10 mm-es átmérő (helyezze be azonnal a tartozékként adott 11 fali tipliket).
• Fagerenda anyagú mennyezet: az alkalmazott facsavarok szerint.
• Fa anyagú konzol: 7 mm-es átmérő.
• Az elektromos tápvezeték átbújtatása: 10 mm-es átmérő.
• Levegőkimenet (kivezetéses változat): a kültérbe vezető csövezés csatlakozási átmérője szerint.
• Csavarjon be két csavart, keresztezve azokat és 4-5 mm-t hagyva a mennyezettől:
• tömör beton esetén betontiplik (nem tartozék).
• lyukas tégla esetén (kb. 20 mm-es vastagság) 12h csavarok (tartozék).
• fagerendázat esetén facsavarok (nem tartozék).
• fakonzol esetén 12g csavarok, 22 alátétek és 23 csavaranyák (tartozék).

A RÁCSOZAT RÖGZÍTÉSE A rácsozat magasságának módosításához:

• Csavarja ki a két oszlopot összetartó csavart
• Állítsa be a rácsozat kívánt magasságát, majd csavarja vissza a csavart
• A 2 db 12w csavarral (M3 x 8) kösse össze a 26 felső kémény csőcsatlakozást és a felső rácsozatot.
• Emelje fel a rácsozatot, illessze a nyílásokat a csavarokra, majd csúsztassa ütközésig. Ettől kezdve a rácsozat már megtartja magát
• Szorítsa meg a két csavart és csavarja rá a tartozékként adott másik két csavart a felső lemezre; A csavarok végleges meghúzása előtt a rácsozat elmozdításával még lehet beállítást végezni, ügyelve arra, hogy a csavarok ne jöjjenek ki a beállító nyílás fészkéből.
• Most már becsavarhatja a 4 db biztonsági csavart, az alábbiak szerint:
• 10-es fúrószárral fúrja ki a mennyezetet, a felső kémény csőcsatlakozás oldalain levő furatokat felhasználva.
• Helyezzen be 4 db tartozékként adott tiplit
• Helyezze be a tartozékként adott alátéteket és húzza meg a csavarokat.
• A rácsozat rögzítésének biztonságosnak kell lennie úgy az elszívó súlya, mint a felszerelt készüléket esetlegesen érő oldalirányú lökések miatti igénybevétel tekintetében. A rögzítés végeztével tehát ellenőrizze, hogy akár a rácsozat meghajlása esetén is stabil-e az alap.
• Ha a mennyezet a felfüggesztési ponton nem elég erős, akkor az üzembe helyezőnek kell gondoskodnia arról, hogy a szerkezetileg ellenálló részeken rögzített megfelelő lemezekkel és ellenlemezekkel legyen megerősítve a mennyezet.

A levegőkimenet bekötése (kivezetéses változat) Kivezetéses változat esetén a szagelszívó és a levegőkimenet összekötése a felszerelést végző szakember választásától függően 150 vagy 120 mm átmérőjű merev vagy rugalmas csővel történjen.

• A 120 mm átmérőjű csővel való összekötés esetén illessze a 9 szűkítőperemet a készülékház kimenetére.
• A cső rögzítéséhez használjon megfelelő 25 csőszorító pántokat (nincs mellékelve).
• Vegye ki az esetleges aktív szénszűrőket. ø 150 ø 120

LEVEGŐKIMENET (KERINGETÉSES VÁLTOZAT)

• Illessze a 9 szűkítőperemet a készülékház kimenetéhez.
• Tegye fel a 13 Novastik tapadó tömítést a 15 levegőkimeneti csatlakozóperemre, amit a 2 db 24 rögzítőgombbal kell a felső rácsozathoz rögzíteni.
• Tegye rá a 14 levegőkimeneti csatlakozóperemet a 15 levegőkimeneti csatlakozóra.
• A két kimenetet kösse össze a 29 levegőkimeneti csatlakozócsővel.

A kémény felszerelése és a készülékház rögzítése

• Illessze be a felső kéményt, és rögzítse azt a felső kémény csőcsatlakozás felső részéhez a tartozékként adott 12c csavarokkal (2,9 x 9,5). Keringetéses változat
• Figyeljen arra, hogy a 15 levegőkimeneti csatlakozó egybe essen a kéményrácsozattal.
• Ellenkező esetben vegye le a kéményt és módosítsa a 15 levegőkimeneti csatlakozó helyzetét, majd az előzőek szerint újra végezze el a felszerelést. Mielőtt a készülékházat rögzíti a rácsozathoz:
• Úgy, csavarja be félig a 2 db 12f csavart a rácsozat alsó részére, hogy azok oldalsó helyzetben egy vonalba kerüljenek az előre kialakított 2 furattal.
• Húzza meg és nyissa fel az elszívópanelt.
• Akassza le a panelt a készülékházról úgy, hogy elcsúsztatja a rögzítőpecek karját.
• Vegye ki a készülékházból a zsírszűrőket.
• Vegye ki az esetleges aktív szenes szagszűrőket.
• Emelje fel a készülékházat, majd egészen ütközésig tolja be a 12f csavarokat a nyílásokba (A. részlet).
• Ezután a tartozékként adott 4 db 12q csavarral és 4 db 22 alátéttel alulról rögzítse hozzá a készülékházat az előkészített rácsozathoz (B. részlet), majd minden csavart teljesen húzzon meg.

A készüléket olyan kétpólusú megszakító közbeiktatásával kell csatlakoztatni az elektromos hálózathoz, amelyen az érintkezők távolsága minimum 3 mm. Nyissa fel az elszívópanelt és a zsírszűrőket ügyelve arra, hogy a hálózati zsinór csatlakozója helyesen legyen betéve a készülék aljzatába Végezze el a csatlakozók bekötéseit A keringetéses változatnál szerelje be az aktív szenes szagszűrőt Tegye vissza a zsírszűrőket és az elszívópanelt.

Kezelőlap Gomb Funkció Első sebességfokozaton be- és kikapcsol az elszívómotor. Csökkenti az üzemi sebességet. Növeli az üzemi sebességet. Az Intenzív sebességfokozatot kapcsolja bármilyen sebességfokozatról, akár álló helyzetből is, de csak 6 percre, majd ennek végén a rendszer visszatér az előzetesen beállított sebességre. Nagymennyiségű főzési gőz kezelésére alkalmas. Az összes fogyasztó (motor+világítás) kikapcsolt állapotában a gomb kb. 5 másodpercig való lenyomása bekapcsolja / kikapcsolja a szénszűrők vészjelzését. 24H funkció Első sebességfokozatban kapcsolja be a motort és óránként 10 perc elszívást tesz lehetővé. Beindult szűrőriasztás esetén a gomb kb. 3 másodperces megnyomásával nullázható a riasztás. Ezek a jelzések csak kikapcsolt motor esetén láthatók.

Késleltetés funkció A 30 perces késleltetett kikapcsolást indítja el. A maradék szagok eltávolítására használható. Bármelyik helyzetből bekapcsolható, kiiktatása pedig a gomb megnyomásával vagy a motor kikapcsolásával lehetséges. Az összes fogyasztó (motor+világítás) kikapcsolt állapotában a gomb kb. 5 másodpercig való lenyomása bekapcsolja / kikapcsolja a távvezérlőt. Maximális intenzitáson be- és kikapcsolja a világítási rendszert. Be- és kikapcsolja a világítási rendszert Helyzetjelző módban. Kijelző Mutatja a beállított sebességet Mutatja a beállított sebességet Mutatja a beállított sebességet Felváltva jelenik meg egy-egy másodpercre a HI és a hátralevő időtartam. FC+Pont (2 villogás) – vészjelzés bekapcsolva. FC+Pont (1 villogás) – vészjelzés kikapcsolva. 24 jelenik meg, és a jobb alsó pont villog másodpercenként egyszer, miközben a motor működik. A gomb megnyomásával iktatható ki. Háromszor villog az FF. A folyamat befejeztével kialszik a korábban megjelenített jelzés: FG azt jelzi, hogy ki kell mosni a fém zsírszűrőket. A vészjelzés az elszívó 100 üzemórájának eltelte után lép működésbe. FC azt jelzi, hogy ki kell cserélni az aktív szenes szűrőket és hogy ki kell mosni a fém zsírszűrőket is. A vészjelzés az elszívó 200 üzemórájának eltelte után lép működésbe. Az üzemi sebesség jelenik meg, és a jobb alsó pont másodpercenként egyet villog. IR+Pont (2 villogás)–vészjelzés bekapcsolva. IR+Pont (1 villogás)–vészjelzés kikapcsolva.

KARBANTARTÁS TÁVVEZÉRLŐ (KÜLÖN MEGVÁSÁROLHATÓ) Ez a készülék egy távirányító segítségével vezérelhető, ami egy 3 voltos, CR2032 típusú elemmel működik (nincs mellékelve).

• Ne tegye a távvezérlőt hőforrások közelébe.
• Ne dobja ki az elemeket, hanem tegye azokat a megfelelő hulladékgyűjtőbe. A zajcsökkentő panel tisztítása
• Húzza meg és nyissa fel a zajcsökkentő panelt.
• Akassza le a panelt a készülékházról úgy, hogy elcsúsztatja a rögzítőpöcök karját.
• A zajcsökkentő panelt tilos mosogatógépben tisztítani.
• Nedves ruhával és semleges kémhatású folyékony mosószerrel tisztítsa meg a külső részt.
• Belül is nedves ruhával és semleges kémhatású mosószerrel végezze el a tisztítást; ne alkalmazzon teljesen átitatott ruhát vagy szivacsot, illetve vízsugarat; súrolószerek használata tilos.
• A művelet végeztével akassza vissza a panelt a készülékházra és ismét zárja le. Fém zsírszűrők Mosogatógépben is tisztíthatók, és amikor a kijelzőn megjelenik az FG felirat, vagy legalább kb. 2 havonta, illetve – nagyon intenzív használat esetén – ennél gyakrabban kell a tisztításukat elvégezni. A vészjelzés nullázása
• Kapcsolja ki a világítást és az elszívómotort, majd a 24h funkció aktiválódásakor iktassa azt ki.
• Nyomja meg az E gombot (lásd a Használat c. bekezdést). A szűrők tisztítása
• A megfelelő irányba húzva nyissa fel a zajcsökkentő paneleket.
• Egyenként vegye ki a szűrőket úgy, hogy a szűrőblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza.
• Összenyomás nélkül tisztítsa, majd a visszaszerelés előtt hagyja megszáradni a szűrőket. (A szűrőfelület színének – idővel esetlegesen bekövetkező – elváltozása semmilyen módon nem befolyásolja a szűrő hatékonyságát.)
• Úgy szerelje őket vissza, hogy a fogantyú a külső látható rész felé essen.
• Zárja vissza a zajcsökkentő paneleket.

Aktív szenes szagszűrők (keringetéses változat) Nem mosható és nem regenerálható, amikor a kijelzőn megjelenik az FC felirat, illetve legalább 4 havonta cserélendő. A vészjelzés – amennyiben előzetesen aktiválták – csak akkor jelentkezik, amikor megtörténik az elszívómotor bekapcsolása. A vészjelzés aktiválása

• A keringetéses változatnál a szűrők telítettségére utaló vészjelzést az üzembe helyezéskor vagy azt követően kell aktiválni.
• Kapcsolja ki a világítást és az elszívómotort.
• Nyomja meg kb. 5 másodpercig a D gombot:
• FC felirat és a pont 2 villogása – Az aktív szenes szűrő telítettségének vészjelzése AKTIVÁLVA.
• FC felirat és a pont 1 villogása – Az aktív szenes szűrő telítettségének vészjelzése KIIKTATVA. CSERE A vészjelzés nullázása
• Kapcsolja ki a világítást és az elszívómotort, majd a 24h funkció aktiválódásakor iktassa azt ki.
• Nyomja meg az E gombot (lásd a Használat c. bekezdést). A szűrő cseréje
• Húzza meg és nyissa fel a zajcsökkentő paneleket.
• Vegye ki a zsírszűrőt.
• A megfelelő akasztók segítségével emelje ki az elhasználódott aktív szenes szagszűrőt.
• Szerelje vissza a zsírszűrőket.
• Zárja vissza a zajcsökkentő paneleket. Világítás
• Csere esetén forduljon a vevőszolgálathoz („Vásárlás esetén forduljon a vevőszolgálathoz”).
