LIETOŠANAS INSTRUKCIJA CUBIA ISOLA X FABER

Instrukcijas grāmata

Lietošanas instrukcija

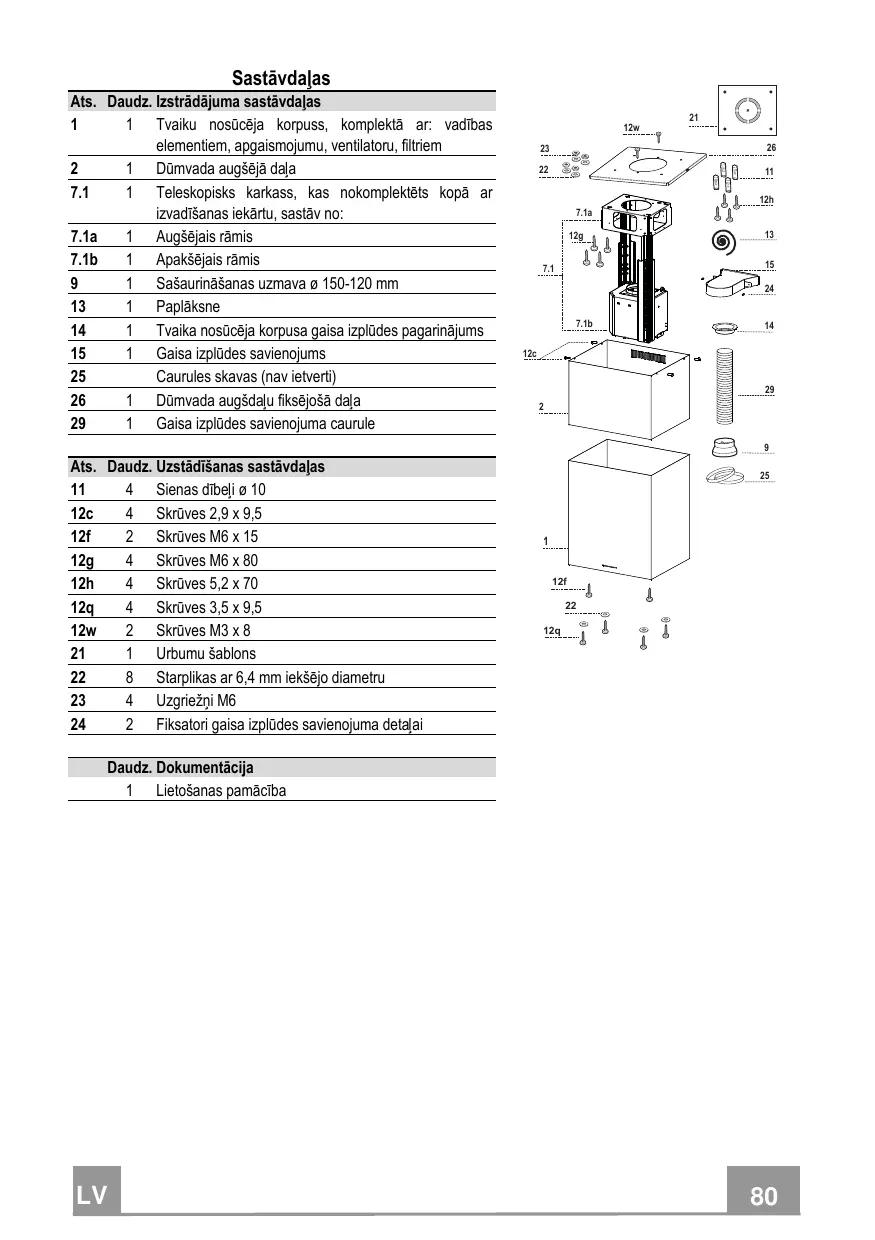

Ats.	Daudz.	Izstrādājuma sastāvdalas
1	1	Tvaiku nosūcēja korpuss, komplektā ar: vadības elementiem, apgaismojumu, ventilatoru, filtriem
2	1	Dūmvada augšējā dala
7.1	1	Teleskopisks karkass, kas nokkomplektëts kopā ar izvadīsanas iekārtu, sastāv no:
7.1a	1	Augšējais rāmis
7.1b	1	Apakšējais rāmis
9	1	Sašaurināsanas uzmava ø 150-120 mm
13	1	Paplāksne
14	1	Tvaika nosūcēja korpusa gaisa izplūdes pagarinājums
15	1	Gaisa izplūdes savienojums
25		Caurules skavas (nav ietverti)
26	1	Dūmvada augšdalu fiksējošā dala
29	1	Gaisa izplūdes savienojuma caurule

Ats.	Daudz.	Uzstādīšanas sastāvdaljas
11	4	Sienas dībělī 0 10
12c	4	Skrūves 2,9 x 9,5
12f	2	Skrūves M6 x 15
12g	4	Skrūves M6 x 80
12h	4	Skrūves 5,2 x 70
12q	4	Skrūves 3,5 x 9,5
12w	2	Skrūves M3 x 8
21	1	Urbumu šablons
22	8	Starplikas ar 6,4 mm iekšējo diamétru
23	4	Uzgriežni M6
24	2	Fiksatori gaisa izplūdes savienojuma detalai

• Izmantojiet svērteni ar auklu, lai atzīmētu atsūcēja centru griestos / atbalsta plaukta.
• Uzlieciet komplektā ietverto urbumu šablonu 21 uz griestiem / atbalsta plaukta, nodrošinot, lai šablons būtu pareizā stāvoklī, salāgojot šablona asis ar asīm uz atsūcēja.
• Atzīmējiet atveru centrus šablonā.
• Izurbiet atveres atzīmētajos punktos:
• Betona griestu gadījumā, ieurbiet tapas, kas atbilst skrūvju izmēram.
• 20 mm biezu dobu ķieģeļu griestu gadījumā: izurbiet Ø10 mm atveri (nekavējoties ievietojiet komplektā ietvertās tapas 11).
• Koka siju griestu gadījumā, izurbiet caurumus atbilstoši izmantotajām koka skrūvēm.
• Koka plaukta gadījumā izurbiet Ø7 mm atveri.
• Strāvas padeves vadu uzstādīšanai izurbiet Ø10 mm atveri.
• Gaisa izplūdei (versijai ar tvaiku izvadu), izurbiet atveri atkarībā no ārējās gaisa izvades savienojuma diametra.
• Ievietojiet šāda izmēra skrūves, ieskrūvējiet tās un atstājiet ārā no griestiem par 4–5 mm.
• Betona griestu gadījumā izmantojiet skrūvju izmēram atbilstošas skrūves (nav ietvertas komplektā).
• Dobu griestu gadījumā ar tukšu visu un sieniņu biezumu 20 mm izmantojiet komplektā ietvertās skrūves 12h.
• Koka siju gadījumā izmantojiet 4 koka skrūves (nav iekļautas komplektā).
• Koka plaukta gadījumā izmantojiet komplektā iekļautās 4 skrūves 12g ar starplikām 22 un uzgriežņiem 23.

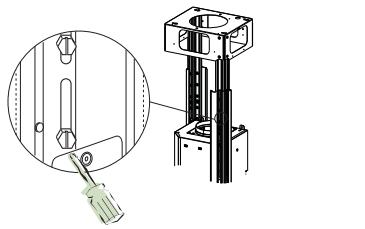

KARKASA NOSTIPRINĀŠANA

Ja vēlaties pielāgot karkasa augstumu, rīkojieties šādi:

• Atskrūvējiet metriskās skrūves, kas satur divas kolonnas, kas atrodas karkasa sānos.
• Noregulējiet karkasu vajadzīgajā augstumā, pēc tam ieskrūvējiet iepriekš izņemtās skrūves.
• Nostipriniet dūmvada augšdaļas 26 fiksējošo daļu piekarināmajam komplektam, izmantojot 2 skrūves 12w (M3 x 8).
• Paceliet karkasu, ievietojot karkasa atveres uz skrūvēm līdz skrūvju atveru galam.
• Pieskrūvējiet abas skrūves un uzstādiet divas CITAS piegādātās skrūves; pirms skrūvju pilnīgas fiksēšanas iespējams karkasu noregulēt, to pagriežot, pārliecinoties, ka skrūves neiziet ārpus karkasa regulēšanas rievas.
• Tagad ir iespējams ievietot un pieskrūvēt 4 drošības skrūves, veicot zemāk minēto:
• Izurbiet griestus, izmantojot sānu atverēm Ø 10 mm urbi dūmvada augšdaļas fiksējošā daļā.
• Ievietojiet 4 dībeļus (piegādātos).
• Ievietojiet skrūvēm paplāksnes (piegādātās) un pievelciet skrūves.
• Karkass ir stingri jānostiprina, lai izturētu tvaika nosūcēja svaru un slodzi, ko radījis nejaušs aksiālais spiediens uz uzstādīto ierīci. Pēc nostiprināšanas pārliecinieties, ka pamatne ir stabila pat tad, ja karkass tiek pakļauts transversālajai slodzei.
• Ja griesti nav pietiekami stingri tajā vietā, kur ir jānostiprina tvaika nosūcējs, tad uzstādītājam ir šī vieta jānostiprina, izmantojot piemērotas plātnes un atbalsta plātnes, kas piestiprinātas izturīgām struktūrām.

Cauruļvada versijas gaisa izvadīšanas sistēmas

Savienojums

Uzstādot cauruļvada versiju, pievienojiet nosūcēju dūmvadam, izmantojot elastīgu vai cietu cauruli Ø 150 vai 120 mm, izvēli atstājiet uzstādītāja ziņā.

• Lai uzstādītu Ø 120 mm gaisa izplūdes savienojumu, ievietojiet samazinātāja uzmavu 9 tvaika nosūcēja korpusa izvadē.
• Nostiprināt cauruļvadu, izmantojot piegādātos cauruļvada turētājus 25 (netiek piegādāti).
• Izņemiet visus aktīvās ogles filtrus.

GAISA IZPLŪDES IERĪCES RECIRKULĀCIJAS VERSIJA

• Ievietot pārejas atloku 9 izvadīšanas ierīces gaisa izplūdes ierīcē.
• Pievienot lipīgu Novastik paplāksni 13 gaisa izplūdes savienojumam 15 un nostiprināt to pie augšējā rāmja, izmantojot 2 fiksatorus 24.
• Piestiprināt gaisa izplūdes savienojuma pagarinājuma detaļu 14 gaisa izplūdes pieslēgumam 15.
• Novietot gaisa izplūdes savienojuma cauruli 29 starp divām gaisa izplūdēm.

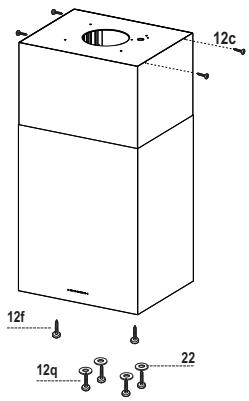

Dūmvada mezgls - tvaika nosūcēja korpusa montāža

• Ievietot dūmvada augšdaļu un nostiprināt to dūmvada augšdaļas savienojuma augšdaļā, izmantojot skrūves 12c (2,9 x 9,5), kas piegādātas kopā ar ierīci.

• Nepieciešams pārliecināties, ka gaisa izplūdes pieslēgums 15 ir izvietots pareizi, bet gaisa izplūdes režģis tajā atbilst dūmvadam.
• Ja abu daļu režģi neatbilst viens otram, tad būs nepieciešams noņemt dūmvadu un noregulēt gaisa izplūdes pieslēguma 15 stāvokli un vismaz vēlreiz samontēt tos, ņemot vērā iepriekšējos norādījumus.

Pirms nosūcēja korpusa piestiprināšanas rāmim:

• Ieskrūvēt 2 skrūves 12f līdz pusei attiecīgās atveres apakšējā rāmja apakšējos sānos.
• Atvērt sūknēšanas paneli, pagriežot attiecīgo rokturi.
• Atvienot paneli no tvaika nosūcēja pārsega, bīdot fiksācijas tapas sviru.
• Izņemt tauku filtrus no tvaika nosūcēja korpusa.
• Izņemt visus aktivētās ogles filtrus.
• Pacelt tvaika nosūcēja pārsegu un ievietot atverēs skrūves 12f (A) līdz galam.
• Strādājot no apakšpuses, piestiprināt tvaika nosūcēja pārsegu rāmim (B), izmantojot komplektā ietvertās 4 skrūves 12q un 4 paplāksnes 22, pēc tam kārtīgi pieskrūvēt visas skrūves.

ELEKTRISKAIS PIESLĒGUMS

• Pieslēgt tvaika nosūcēju elektrotīklam ar divpolu slēdža palīdzību, kam kontakta atstarpe ir vismaz 3mm
• Pavilkt komforta paneli, atverot to, un pārliecināties, ka barošanas kabeļa savienotājs ir pareizi iesprausts sūknēšanas ierīces kontaktligzdā.
• Savienot savienotājus.
• Uzstādīt filtru smaku novēršanai un ogles filtru tvaika nosūcēja korpusā, kas jāizmanto atbilstoši recirkulācijas versijai.
• Uzstādīt tauku filtru vēlreiz, bet pēc tam sūknēšanas paneli.

A

B

C

D

Vadības panelis

Poga	Funkcjja	Ekrāns
A	Ieslédz un izslezd sūkšanas motoru pirmajā Ļrumā.	Rāda iestafilo Ļrumu
B	Samazina darba Ļrumu.	Rāda iestafilo Ļrumu
C	Palielina darba Ļrumu.	Rāda iestafilo Ļrumu
D	Aktivizē intensivo Ļrumu, ja iestafis cis Ļrumu, tostarp, ja motors izslezgts. Sīs ātrums tic kuztrets 6 minūtes, pēc tam sistēma atjauno ieprieks iestafitā Ļrumu. Piemērots, lá tiktu galā ar Īdiena gatavoşanas maksimāla limera tväkiem.	Rāda HI un atikušo laiku ik pēc sekundes.
	Nospiest un turē nospiesto pogu apmēram 5 sekundes, lá iślēgtu un izsleztu aktiviās oges filtra signalizācji, kad noslogojums ir izslezts (motors un apgaismojums).	FC+Punkts (mirgo 2 reizes)-signalizācja ieslēgta. FC+Punkts (mirgo 1 rezi)-signalizācija izslegta.
E	24H funckcjjaIeslédzas sūkšeanas motors pirmajā Ļrumā, un tas katru stundu veic 10 minūtsu ekstrakcju.	Kamē darbojas motors, displeja tic kætletots 24 un reizi sekundē apakša pa labi migo punkts. Tas tic atspejots, nospižot pogu.
	Ja ir activizēta filtru signalizācja, tad signalizācja var tikt atiestafita, nospižot un turot nospiesto pogu apmēram 3 sekundes. Šie norādljumi ir redzami tikai tad, ja ir izslezts motors.	FF miro trīs reizes.Ja procedūra tic pārtraukta, tad izdziest ieprieksījs norādljums: FG norāda, ka jāzmagā metaṭa tauku filtri. Signalizācija tic kactivizēta, ja tvaika nosücës ticis eksplutæs 100 daribas stundas. FC norāda, ka jānomaina aktiviās oges filtrus un jāzmagā ari metaṭa tauku filtri. Signalizācija tic kactivizēta, ja tvaika nosücës ticis eksplutæs 200 daribas stundas.
F	Aiztures funckcjiaAktivizē automatisko izslezganos ar 30 minūsu aizturī. Piemērota, lá pabeigtu atikušo smaku likvidēsanu. Var activizēt no jebkuras pozicijas, savukār atspejot to var, piespižot pogu vai izslezdott motoru.	Dispejā tic attelots daribas Ārums un apakša pa labi reizi sekundē mirgo punkts.
	Nospiest un turē nospiesto pogu apmēram 5 sekundes, lá iślēgtu un izsleztu tālvadhibu, kad noslogojums ir izslezts (motors un apgaismojums).	IR+Punkts (mirgo 2 reizes)-signalizācija ieslēgta.IR+Punkts (mirgo 1 rezi)-signalizācija izslegta.
G	Ieslédz un izslezd apgaismojuma sistēmu ar maksimālu intensitàti.
H	Ieslédz un izslezd apgaismojuma sistēmu.

TĀLVADĪBAS PULTS (IZVĒLES)

Šo ierīci var vadīt, izmantojot tālvadības pulti, kas tiek barota ar CR2032 tipa 3 V bateriju (netiek piegādātas).

• Nelieciet tālvadības pulti karstu virsmu tuvumā.
• Neutilizēt baterijas sadzīves atkritumos. Tās ir jāievieto specializētos konteineros.

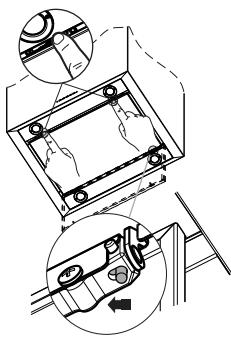

Komforta paneļu tīrīšana

• Velciet Komforta paneli, lai to atvērtu.
• Atvienojiet paneli no atsūcēja, bīdot fiksācijas tapas sviru.
• Komforta paneli nedrīkst mazgāt trauku mašīnā.
• Ārpusi tīriet ar mitru lupatiņu un neitrālu šķidru mazgāšanas līdzekli.
• Arī iekšpusi iztīriet ar mitru drāniņu un neitrālu tīrīšanas līdzekli; neizmantojiet slapjas lupatas vai sukuļus vai ūdens strūklas; neizmantojiet abrazīvas vielas.
• Kad šī darbība veikta, piestipriniet paneli atpakaļ pie tā atsūcēja un aizveriet, pagriežot slēdzi pretējā virzienā.

Metāla tauku filtri

To var mazgāt trauku mazgājamā mašīnā, un to nepieciešams tīrīt, ja displejā parādās apzīmējums FG, vai vismaz pēc katriem 2 lietošanas mēnešiem, vai biežāk, ja lietošana ir īpaši intensīva.

Brīdinājuma signāla atiestatīšana

• Izslēgt apgaismojumu un sūknēšanas motoru, pēc tam atspējot 24h funkciju, ja tā ir aktivizēta.
• Nospiest E pogu (sk. nodaļu par lietošanu).

Filtru tīrīšana

• Atveriet komforta paneli, pavelkot aiz ierobojuma.
• Izņemiet filtrus pa vienam, spiežot tos virzienā uz grupas aizmuguri un vienlaicīgi velkot uz leju.
• Filtrus mazgāt, tos nesaliecot, un ļaut tiem pilnībā izžūt pirms nomainīšanas. (Ja laika gaitā filtram izmainās krāsa, tad tam nav nekādas ietekmes uz paša filtra efektivitāti.)
• Nomainiet, nodrošinot, ka rokturis tiek vērsts uz priekšu.
• Aizveriet komforta paneli.

To nedrīkst mazgāt un nevar atjaunot, tas jāmaina, ja ekrānā parādās simbols FC, vai vismaz reizi 4 mēnešos. Ja ir aktivizēts signalizācijas signāls, tas funkcionē tikai tad, ja ir ieslēgts sūknēšanas motors.

Brīdinājuma signāla atiestatīšana

• Recirkulācijas versijas tvaiku nosūcēja filtra piesātināšanas brīdinājumu jāaktivizē uzstādīšanas vai vēlākā datumā.
• Izslēgt apgaismojumu un sūkšanas motoru.
• Nospiest D un turēt nospiestu apmēram 5 sekundes:
• Divreiz mirgo paziņojums FC+Punkts, AKTIVĒTA mainstrāvas filtra piesātināšanas signalizācija
• Vienreiz mirgo paziņojums FC+Punkts, DEZAKTIVĒTA mainstrāvas filtra piesātināšanas signalizācija

AKTIVĒTAS OGLES FILTRA NOMAINA

Brīdinājuma signāla atiestatīšana

• Izslēgt apgaismojumu un sūknēšanas motoru, pēc tam atspējot 24h funkciju, ja tā ir aktivizēta.
• Nospiest E pogu (sk. nodaļu par lietošanu).

Filtru nomaiņa

• Atvert komforta paneli, pavelkot aiz ierobojuma.
• Noņemt metāla tauku filtrus.
• Izņemt piesārņotos aktīvās ogles filtrus, atlaižot fiksācijas āķus.
• Uzstādiet jaunu filtru un fiksējiet pareizajā stāvoklī. Uzstādiet atpakaļ metāla tauku filtrus.
• Aizveriet komforta paneli.

Apgaismojuma vienība

• Par nomaiņu vērsieties tehniskajā atbalstā ("Lai iegūtu tehniskā atbalsta kontaktinformāciju").
