GEBRUIKSAANWIJZING CUBIA ISOLA X FABER

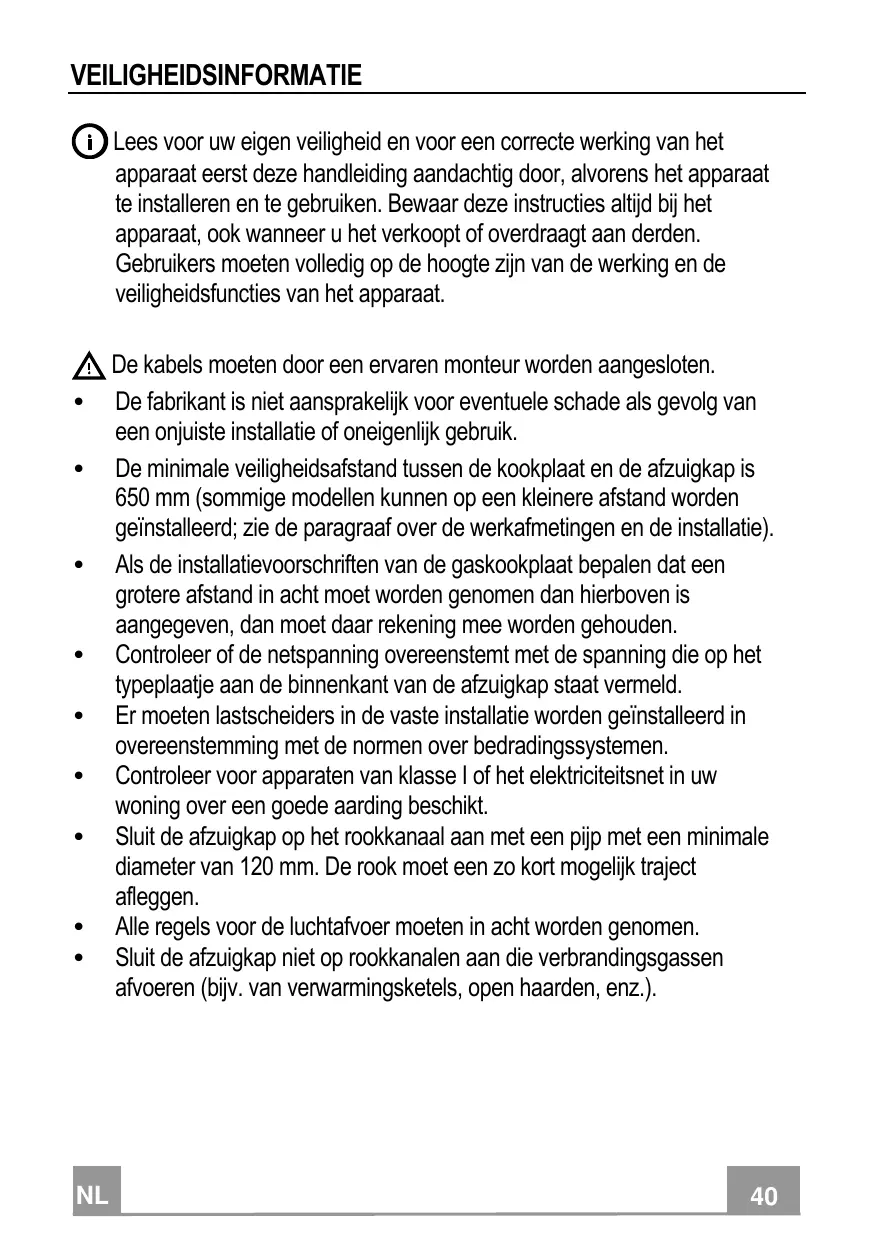

VEILIGHEIDSINFORMATIE Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

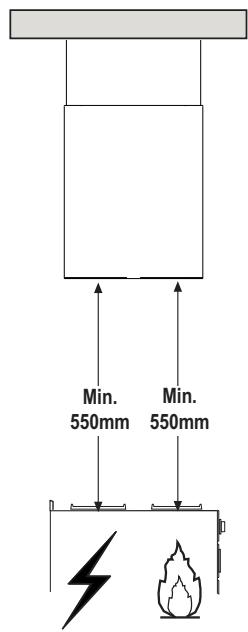

NL De kabels moeten door een ervaren monteur worden aangesloten. De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik. De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie). Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden. Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld. Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen. Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt. Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen. Alle regels voor de luchtafvoer moeten in acht worden genomen. Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

NL Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt. De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen. Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen. Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen. Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd. WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren. Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap. WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken. Niet direct met optische instrumenten (verrekijker, vergrootglas…) waarnemen. Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar. Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan. Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat. Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging. De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).

NL Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

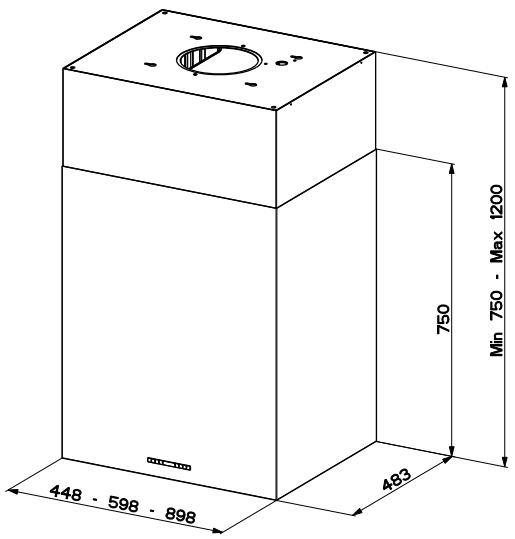

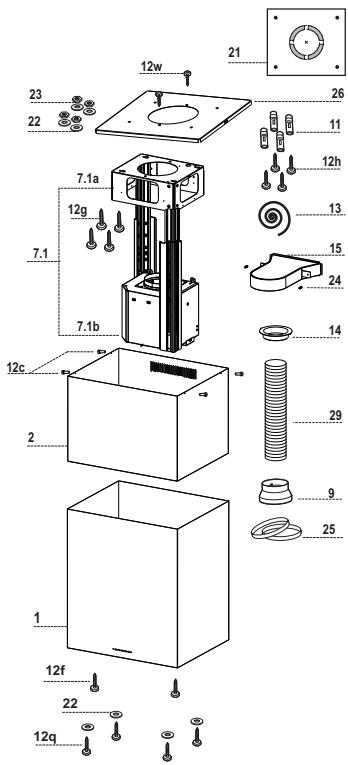

Onderdelen Ref. Aantal Productonderdelen 1 1 Volledige wasemkap met: Bedieningspaneel, Licht, Ventilatorgroep, Filters, Onderstuk van de schouw 2 1 Bovenstuk van de schouw 7.1 1 Telescopisch Frame met afzuiggroep bestaande uit : 7.1a 1 Bovenstuk Frame 7.1b 1 Onderstuk Frame 9 1 Reductieflens ø 150-120 mm 13 1 Klevende pakking Novastik 14 1 Flens voor het verbindingsstuk Luchtuitlaat 15 1 Verbindingsstuk Luchtuitlaat 25 Leidingklemmen (niet inbegrepen) 26 1 Bevestiging bovenstuk van de schouw 29 1 Buis met verbindingsstuk Luchtuitlaat

Aantal Documentatie 1 Gebruiksaanwijzing

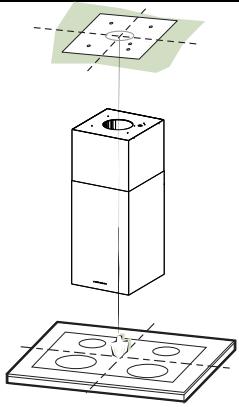

GATEN BOREN IN PLAFOND/PLANK Teken met behulp van een looddraad op het plafond/de draagplank het midden van de kookplaat af. Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat. Teken de middelpunten van de gaten van de boormal af. Boor gaten in de afgetekende punten: • Plafond van massief beton: volgens de gebruikte betonpluggen. • Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.(schuif onmiddellijk de bijgeleverde pluggen 11 in de gaten). • Plafond van houten balken: afhankelijk van de gebruikte houtschroeven. • Houten planken: ø 7 mm. • Doorvoer van de elektrische voedingskabel: ø 10 mm. • Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding naar buiten. Zet de twee schroeven vast in kruisvorm, maar laat een ruimte vrij van 4-5 mm tussen de schroef en het plafond: • voor massief beton, betonpluggen, niet bijgeleverd. • voor bakstenen muur met luchtkamer, met een resistente dikte van ongeveer 20 mm, worden de schroeven 12h bijgeleverd. • voor houten balken, 4 houtschroeven, niet bijgeleverd. • voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

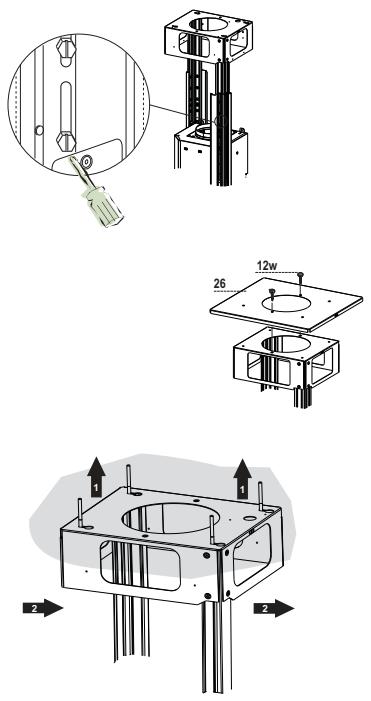

BEVESTIGING FRAME Als U de hoogte van het frame wil bijpassen, gaat U als volgt te werk : • Schroef de schroeven los die de twee kolommen met elkaar verbinden. • U verzet het frame tot op de gewenste hoogte en U draait de schroeven opnieuw vast. • Maak met de 2 schroeven 12w (M3 x 8) het bevestigingspunt van het bovenstuk van de schouw 26 vast aan het bovenstuk van het frame. • Til het frame op, plaats de haken over de schroeven en schuif verder tot de schroeven blokkeren. Nu blijft het frame alleen hangen. • Schroef deze twee schroeven goed aan en zet ook de andere twee bijgeleverde schroeven vast op de bovenste plaat; Vooraleer U de schroeven definitief vastschroeft, kan U nog wat bijpassen door het frame rond te draaien. Let wel op dat de schroeven niet uit de bevestigingshaken schuiven. • Nu kan U de 4 veiligheidsschroeven vastzetten; U gaat als volgt te werk: • Boor een gat van ø 10 mm in het plafond; gebruik hiervoor de gaten aan de zijkant van het bevestigingspunt van het bovenstuk van de schouw. • Plaats de 4 bijgeleverde pluggen in de gaten. • Plaats de bijgeleverde drukringen rond de schroeven en schroef deze goed aan. • De bevestiging van het frame moet zowel berekend zijn op het gewicht van de wasemkap, als op de druk die veroorzaakt wordt door eventuele stoten tegen de zijkant van het gemonteerde apparaat. Controleer na het bevestigen van het frame of de basis stabiel genoeg is, ook als er tegen het frame wordt aangeduwd. • Als het plafond niet stevig genoeg is op de plaats waar de wasemkap wordt opgehangen, dient de installateur het plafond te verstevigen met platen en tegenplaten die goed bevestigd worden aan delen met een resistente structuur.

LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur. • Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht. • Maak de buis vast met geschikte buisklemmen 25 (niet inbegrepen). • Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE • Breng de reductieflens 9 aan op de uitlaat van de afzuiggroep. • Plaats de klevende pakking Novastick 13 op het verbindingsstuk van de luchtuitlaat 15 en zet het vast op het bovenstuk van het frame met de 2 bevestigingsknoppen 24. • Plaats de flens 14 op het verbindingsstuk van de luchtuitlaat 15. • Verbind de twee uitlaten met de verlengbuis 29 voor de luchtuitlaat.

Montage van de Schouw en Bevestiging van de Wasemkap • Plaats de bovenste schouw en bevestig hem aan de bovenkant met de bijgeleverde schroeven 12c (2,9 x 9,5) aan de koppeling van de bovenste schouw.

Filterversie • Verzeker U ervan dat het verbindingsstuk van de luchtuitlaat 15 overeenstemt met het luchtrooster van de schouw. • Als dit niet zo is, moet U de schouw even verwijderen en de positie van het verbindingsstuk van de luchtuitlaat 15 bijpassen; monteer daarna de onderdelen opnieuw zoals hiervoor beschreven.

Voordat U de wasemkap aan het frame vastmaakt, moet U: • Schroef de 2 schroeven 12f voor de helft vast op de zijkant onderaan het frame ter hoogte van de 2 al aanwezige gaten. • Het aanzuigpaneel openen door het naar beneden te trekken. • Het paneel van de wasemkap loshaken door de hefboom van de bevestigingspen te verschuiven. • De vetfilters uit de wasemkap verwijderen. • De eventuele geurfilters met actieve koolstof verwijderen. • Til de afzuigkap op en klem de schroeven 12f tot de aanslag in de gaten (ref. A). • Bevestig de afzuigkap van onderaf met de 4 bijgeleverde schroeven 12q en 4 sluitringen 22 aan het frame (ref. B) en haal alle schroeven definitief aan.

B A ELEKTRISCHE AANSLUITING • Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm. • Open het afzuigpaneel en de vetfilters, en verzeker U ervan dat de connector van de voedingskabel correct in de aansluiting van de afzuiger zit. • Verbind de connectoren. • Bij de filterversie moet U de geurfilter met actieve koolstof monteren. • Monteer opnieuw de vetfilters en het afzuigpaneel.

GEBRUIK A B C D E F G H Bedieningspaneel Toets

A B C D E F G H NL Functie Schakelt de eerste snelheid van de zuigmotor in en uit. Verlaagt de bedrijfssnelheid. Verhoogt de bedrijfssnelheid. Activeert de hoge snelheid vanuit elke snelheidsstand, ook vanuit de uitgeschakelde stand van de motor. Deze snelheid wordt 6 minuten aangehouden en daarna keert het systeem terug naar de eerder ingestelde snelheid. Geschikt voor het opvangen van de maximale uitstoot van kookdampen. Als de toets ongeveer 5 seconden ingedrukt wordt gehouden als alle belastingen (motor+lamp) uitgeschakeld zijn, dan wordt het alarm van de actieve koolstoffilters in- of uitgeschakeld. 24H-functie Schakelt de eerste snelheid van de motor in en stelt de afzuiging elk uur 10 minuten in werking. Als tijdens het filteralarm ongeveer 3 seconden op deze toets wordt gedrukt, wordt het alarm gereset. Deze signaleringen zijn alleen zichtbaar als de motor uitstaat.

Display Toont de ingestelde snelheid Toont de ingestelde snelheid Toont de ingestelde snelheid Toont één maal per seconde afwisselend HI en de overige tijd.

FC+Punt (2 maal knipperen)–Alarm aan. FC+Punt (1 maal knipperen)–Alarm uit.

Toont 24 en het stipje rechtsonder knippert eenmaal per seconde tijdens de werking van de motor. Deze functie wordt uitgeschakeld met een druk op de toets. FF knippert drie maal.

Na de procedure gaat de eerder getoonde signalering uit: FG signaleert dat de metalen vetfilters moeten worden gewassen. Het alarm wordt na 100 bedrijfsuren van de afzuigkap ingeschakeld. FC signaleert dat de actieve koolstoffilters moeten worden vervangen en dat ook de metalen vetfilters moeten worden gewassen. Het alarm wordt na 200 bedrijfsuren van de afzuigkap ingeschakeld. Delay-functie Toont de bedrijfssnelheid en het stipje rechtsonder knippert Activeert de automatische uitschakeling met een vertraging eenmaal per seconde. van 30'. Geschikt om restgeurtjes te verwijderen. Kan vanuit elke stand worden geactiveerd, wordt uitgeschakeld door op de toets te drukken of door de motor uit te schakelen. Als de toets ongeveer 5 seconden ingedrukt wordt IR+Punt (2 maal knipperen)–Alarm aan. gehouden als alle belastingen (motor+lamp) uitgeschakeld IR+Punt (1 maal knipperen)–Alarm uit. zijn, dan wordt de afstandsbediening in- of uitgeschakeld. Schakelt de verlichtingsinstallatie op de hoogste lichtsterkte in en uit. Schakelt de verlichtingsinstallatie in de modus ‘sfeerverlichting’ in en uit.

ONDERHOUD AFSTANDSBEDIENING (OPTIE) Dit apparaat kan worden bediend met een afstandsbediening, gevoed met een 3 V CR2032-batterij (niet inbegrepen). • Plaats de afstandsbediening niet in de buurt van warmtebronnen. • Laat de batterijen niet in het milieu terechtkomen. Werp ze in daarvoor bestemde containers.

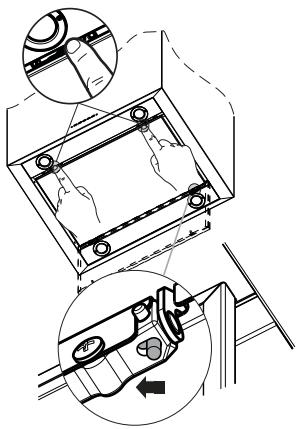

Reiniging van de Confort Panels • Trek het Confort Panel open. • Haak het paneel los van de wasemkap door de hefboom van de bevestigingspen te verschuiven. • Het confort panel mag absoluut niet in de vaatwasmachine. • Maak het paneel aan de buitenkant schoon met een vochtige doek en een neutraal reinigingsmiddel. • Maak ook de binnenkant van het paneel schoon met behulp van een vochtige doek en een neutraal reinigingsmiddel; gebruik geen natte doeken of sponzen, en evenmin waterstralen; gebruik geen schuurmiddelen. • Bevestig het paneel na afloop van de reiniging aan de wasemkap en sluit het door de knop ten opzichte van de opening in tegengestelde richting te draaien.

Metalen vetfilters De vetfilters kunnen in de vaatwasser worden gewassen. Dit moet gebeuren als FG op het display verschijnt of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik. Reset van het alarmsignaal • Schakel de verlichting en de zuigmotor uit, en zet daarna de 24h-functie uit, als deze is ingeschakeld. • Druk op de toets E (zie de paragraaf ‘Gebruik’). Reinigen van de filters • Open de Confort Panels door aan de groef te trekken. • Verwijder de filters één voor één door ze naar de achterkant van de unit te duwen en tegelijkertijd naar beneden te trekken. • Was de filters zonder ze te buigen en laat ze drogen alvorens ze weer te monteren. (Een eventuele kleurverandering van het filteroppervlak die zich in de loop van de tijd kan voordoen heeft geen nadelige gevolgen voor de efficiëntie van het filter.) • Monteer de filters weer en houd de handgreep daarbij naar het zichtbare deel aan de buitenkant. • Sluit de Confort Panels weer.

Geurfilters met actieve koolstof (Model met luchtcirculatie) Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen wanneer FC op het display verschijnt of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, wordt alleen gesignaleerd als de zuigmotor ingeschakeld is. Activering van het alarmsignaal • Bij afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna. • Schakel de lampen en de zuigmotor uit. • Druk ongeveer 5 seconden op de toets D: • de melding FC+Puntje -- knippert 2 maal. Alarm verzadiging filter met actieve koolstof AAN. • de melding FC+Puntje -- knippert 1 maal. Alarm verzadiging filter met actieve koolstof UIT. VERVANGEN VAN HET GEURFILTER MET ACTIEVE KOOLSTOF Reset van het alarmsignaal • Schakel de verlichting en de zuigmotor uit, en zet daarna de 24hfunctie uit, als deze is ingeschakeld. • Druk op de toets E (zie de paragraaf ‘Gebruik’). Vervangen van het filter • Open de Comfort Panels door aan de groef te trekken. • Verwijder de metalen vetfilters. • Verwijder het verzadigde geurfilter met actieve koolstof met behulp van de haken. • Monteer het nieuwe filter in zijn behuizing. • Monteer de metalen vetfilters weer. • Sluit de Comfort Panels weer.

Verlichting • Neem voor de vervanging contact op met de klantenservice (‘Wend u voor de aankoop tot de klantenservice’).
