Termék típusa	Páraelszívó
Márka	FABER
Modell	STILO
Szélesség	540 mm
Minimális távolság a főzőfelülettől	650 mm
Állítható kéménymagasság	Min. 730 - Max. 1000 mm
Sebességek száma	4 (ebből 1 időzített)
Világítás	Igen, külön kapcsoló
Zsírszűrők	Önhordó fém, mosogatógépben mosható
Szagszűrő	Aktív szén, cserélhető (nem mosható)
Telepítés típusa	Külső elszívás vagy recirkuláció
Levegőkivezető átmérő	150 mm (120 mm-re csökkenthető)
Elektromos tápegység	230 V ~ 50 Hz (adattábla szerint)
Elektromos osztály	I. osztály (kötelező földelés)
Vezérlés	Mechanikus gombok
Időzített boost funkció	Igen (6 perc)
Páraelszívó anyaga	Rozsdamentes acél (becslés)
Tisztítás	Fém szűrők mosogatógépben; felület nedves ruhával
Szénszűrő csere	4 havonta (normál használat)
Garancia	Lásd a gyártó feltételeit

Gyakran ismételt kérdések - STILO FABER

Mi a minimális távolság a páraelszívó és a főzőfelület között?

A minimális biztonsági távolság 650 mm. Ellenőrizze a gáztűzhely utasításait is, amelyek nagyobb távolságot írhatnak elő.

Hogyan tisztítsam a zsírszűrőket?

A fém szűrők mosogatógépben moshatók körülbelül 2 havonta. Hagyja megszáradni, mielőtt visszahelyezi, a fogantyú kifelé nézzen.

Milyen gyakran kell cserélni a szénszűrőt?

Az aktív szénszűrő nem mosható és nem regenerálható. Cserélje legalább 4 havonta, gyakoribb használat esetén gyakrabban.

A páraelszívó működhet recirkulációs üzemmódban?

Igen, telepíthető szűrős változatban. Ehhez aktív szénszűrőt és recirkulált levegő kivezető rácsot (tartozék) kell használni.

Hogyan telepítsem a páraelszívót elszívó változatban?

Csatlakoztassa a levegőkivezetőt (ø150 mm vagy ø120 mm reduktorral) egy külső elszívó csatornához. Távolítsa el a szénszűrőket, ha vannak.

Mit tegyek, ha a páraelszívó nem kapcsol be?

Először ellenőrizze az elektromos tápegységet (aljzat, kétpólusú kapcsoló). Győződjön meg arról, hogy a tápkábel megfelelően van csatlakoztatva a páraelszívóhoz. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan állítsam be a páraelszívó sebességét?

Használja a gombokat: T1 (1. sebesség / leállítás), T2 (2. sebesség), T3 (3. sebesség). Nyomja meg hosszan a T3-at a 4. időzített sebesség (6 perc) aktiválásához.

Használhatom a páraelszívót gáztűzhellyel?

Igen, de biztosítson megfelelő szellőzést a helyiségben (max. 0,04 mbar negatív nyomás). Ne csatlakoztassa a páraelszívót a kazán füstcsatornájához.

Hogyan szereljem le a zsírszűrőket?

Tolja minden szűrőt hátrafelé a páraelszívón, miközben lefelé húzza. Könnyen kioldódnak. Visszaszerelés fordított sorrendben, a fogantyú látható legyen.

Hol találom a teljes használati utasítást?

Töltse le az ingyenes PDF útmutatót a notice-facile.com oldalról. Kérhet fordítását is a saját nyelvére az oldalon található űrlapon keresztül.

HASZNÁLATI ÚTMUTATÓ STILO FABER

Felhasználói Kézikönyv

INDEX

EN

ÁPOLÁS ÉS KARBANTARTÁS 102

الفهرس

SA

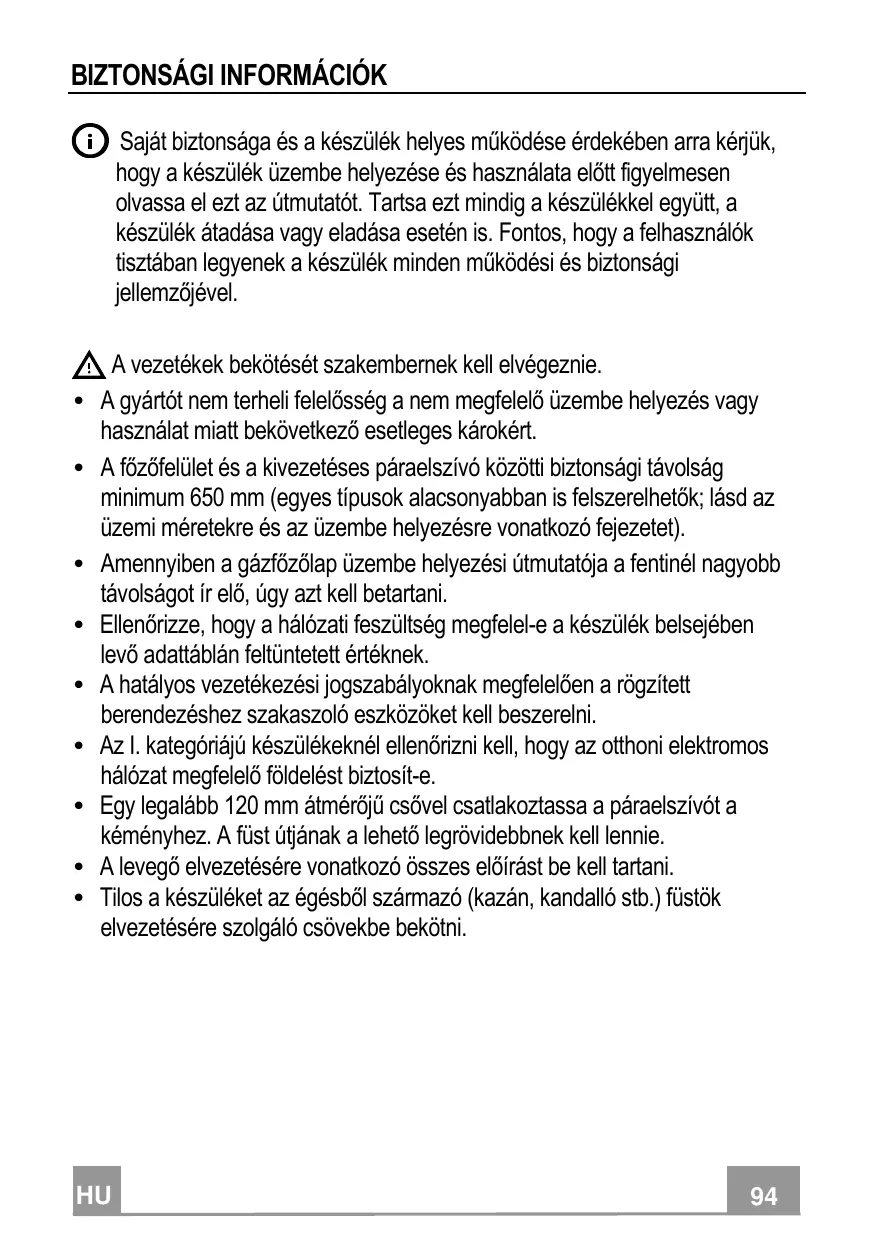

Saját biztonsága és a készülék helyes működése érdekében arra kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadása vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működési és biztonsági jellemzőjével.

⚠️ A vezetékek bekötését szakembernek kell elvégeznie.

• A gyártót nem terheli felelősség a nem megfelelő üzembe helyezés vagy használat miatt bekövetkező esetleges károkért.
• A főzőfelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkozó fejezetet).
• Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani.
• Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék belsejében levő adattáblán feltüntetett értéknek.
• A hatályos vezetékezési jogszabályoknak megfelelően a rögzített berendezéshez szakaszoló eszközöket kell beszerelni.
• Az I. kategóriájú készülékeknél ellenőrizni kell, hogy az otthoni elektromos hálózat megfelelő földelést biztosít-e.
• Egy legalább 120 mm átmérőjű csővel csatlakoztassa a páraelszívót a kéményhez. A füst útjának a lehető legrövidebbnek kell lennie.
• A levegő elvezetésére vonatkozó összes előírást be kell tartani.

• Tilos a készüléket az égésből származó (kazán, kandalló stb.) füstök elvezetésére szolgáló csövekbe bekötni.

• A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.

• A levegő nem vezethető ki egy olyan csatornán keresztül, amit a gáz- vagy egyéb tüzelésű készülékek füstelvezetésére használnak.
• A megsérült hálózati zsinór cseréjét kizárólag a gyártó vagy a vevőszolgálat szakembere végezheti.
• A hálózati csatlakozót csak a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba szabad bedugni.
• A füstelvezetésre vonatkozó műszaki és biztonsági teendőket illetően fontos a helyi hatóságok által előírt szabályok szigorú betartása.

⚠️ FIGYELMEZTETÉS: az elszívó üzembe helyezése előtt el kell távolítani a védőfóliákat.

- Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon.

⚠️ FIGYELMEZTETÉS: áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban foglaltak szerint a rögzítést szolgáló csavarokat vagy eszközöket.

- Tilos optikai eszközökkel (látcső, nagyítóüveg) közvetlenül figyelni.

- Ne készítsen flambírozott ételt az elszívó alatt: ez tűzveszélyes lehet.

- A készüléket 8 évnél nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek is használhatják szigorú felügyelet mellett, illetve ha ismerik a készülék biztonságos használati módját és a kapcsolódó veszélyeket. Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek, amennyiben nincsenek felügyelve.

- Figyeljen a gyermekekre, hogy ne játszhassanak a készülékkel.

- A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában.

A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek.

- Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd az Ápolás és karbantartás bekezdést.

- Megfelelő szellőzésről kell gondoskodni a helyiségben, amikor a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékekkel egyidejűleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt).

- A terméken, illetve a csomagoláson látható szimbólum arra utal, hogy a termék nem kezelhető normál háztartási hulladékként. Az ártalmatlanítandó terméket megfelelő gyűjtőhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek újrahasznosítását. Ha Ön gondoskodik a termék megfelelő ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká vált termék nem szabályos ártalmatlanítása miatt a környezetre és egészségre nézve potenciálisan káros következmények. A termék újrahasznosításával kapcsolatban a helyi önkormányzat, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

Helyszükséglet

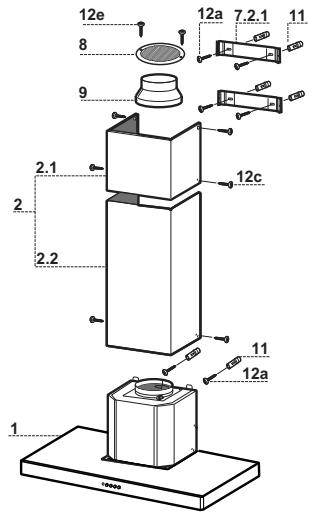

Hiv.	Db	Készülék alkatrészei
1	1	Készülékház: kezelőszervek, világítás, ventilátorblokk, szűrők
2	1	Teleszkópszerű kémény:
2.1	1	Felső kémény
2.2	1	Alsó kémény
8	1	Irányított rács, 125 mm átm.
9	1	Szűkítőperem 150-120 mm átm.
Hiv.	Db	Felszerelési alkatrészek
7.2.1	2	Felső kéményt rögzítő kengyel
11	6	Tiplik
12a	6	4,2 x 44,4 csavar
12c	6	2,9 x 6,5 csavar
12e	2	2,9 x 9,5 csavar
	Db	Dokumentáció
	1	Használati útmutató

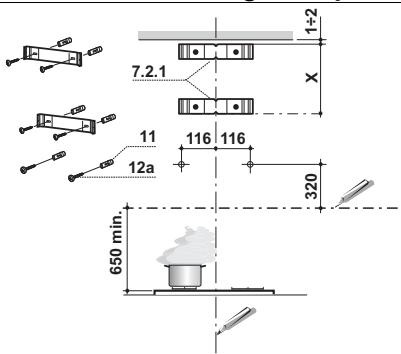

Falfuratok és rögzítési pontok

Húzzon a falon:

• egy függőleges vonalat a mennyezetig vagy a felső határig, a készülék felszerelésére szolgáló terület közepén;
• egy vízszintes vonalat a főzőfelület fölött min. 650 mm-es magasságban.
• Illessze az ábra szerinti módon 1-2 mm-re a mennyezettől vagy a felső határtól a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• Illessze az ábra szerinti módon X mm-re (X = a tartozékként adott felső kémény magassága) az első kengyel alá a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• Az ábra szerinti módon jelöljön meg egy hivatkozási pontot 116 mm-re a függőleges segédvonaltól és 320 mm-re a vízszintes segédvonal fölött.
• Végezze el ugyanezt az ellenkező oldalon is.
• A bejelölt pontoknál készítsen 8 mm átmérőjű furatokat.
• Helyezze be a furatokba a 11 tipliket.
• A tartozékként adott 12a csavarokkal (4,2 x 44,4) rögzítse a kengyeleket.

• A készülékház rögzítéséhez csavarjon be 2 darabot a tartozékként adott 12a csavarokból (4,2 x 44,4) ügyelve arra, hogy a fal és a csavarfej között 5-6 mm rés maradjon.

• A készülékház felakasztása előtt húzza meg a készülékház felakasztási pontjain levő 2 Vr csavart.

• Akassza fel a készülékházat a 12a csavarokra.
• Jól húzza meg a 12a rögzítőcsavarokat.
• A Vr csavarokkal szintezze be a készülékházat.

Bekötések

LEVEGŐKIMENET (KIVEZETÉSES VÁLTOZAT)

Kivezetéses változat esetén a szagelszívó és a levegőkimenet összekötése a felszerelést végző szakember választásától függően 150 vagy 120 mm átmérőjű merev vagy rugalmas csővel történjen.

• A 120 mm átmérőjű csővel való összekötéshez illessze a 9 szükítőperemet a készülékház kimenetére.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszüröket.

LEVEGŐKIMENET (SZŰRŐS VÁLTOZAT)

• A készülék fölötti esetleges konzolon alakítson ki egy 125 mm átmérőjű furatot.
• Helyezze fel a 9 szükítőperemet a készülékház kimenetéhez.
• Egy 120 mm átmérőjű merev vagy rugalmas csővel csatlakoztassa a peremet a készülék fölötti konzolon levő kimeneti nyíláshoz.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.
• A 8 irányított rácsot a tartozékként adott 2 darab 12e csavarral (2,9 x 9,5) rögzítse.
• Ügyeljen arra, hogy az aktív szenes szagszürő a helyén legyen.

ELEKTROMOS BEKÖTÉS

• A készüléket olyan kétpólusú megszakító közbeiktatásával kell csatlakoztatni az elektromos hálózathoz, amelyen az érintkezők távolsága minimum 3 mm.
• Vegye le a zsírszűrőket (lásd a “Karbantartás” fejezetet) és ügyeljen arra, hogy a hálózati zsinór csatlakozója helyesen legyen betéve a készülék aljzatába

A kémény felszerelése

Felső kémény

• A két oldalsó panelt finoman húzza szét, akassza a 7.2.1 kengyelek mögé, majd kattanásig zárja vissza őket.
• A tartozékként adott 4 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról a kengyeleket.

Alsó kémény

• A kémény két oldalsó panelét finoman húzza szét, akassza a felső kémény és a fal közé, majd kattanásig zárja vissza őket.
• A tartozékként adott 2 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról az alsó részt a készülékházhoz.

GOMB	LED	FUNKCIÓK
T1 Sebesség	Világít	Első sebességfokozaton bekapcsol a motor.
		A motor kikapcsol.
T2 Sebesség	Világít	Második sebességfokozaton bekapcsol a motor.
T3 Sebesség	Rögzítve	Rövid megnyomásakor harmadik sebességfokozaton bekapcsol a motor.
L Világítás		Be- és kikapcsolja a világítási rendszert.

Figyelem: A T1 gomb megnyomásakor a motor mindig az első sebességfokozaton kapcsol be.

GOMB		LED	FUNKCIÓK
T1	Sebesség	Világít	Első sebességfokozaton bekapcsol a motor.
			A motor kikapcsol.
T2	Sebesség	Világít	Második sebességfokozaton bekapcsol a motor.
T3	Sebesség	Rögzítve	Rövid megnyomásakor harmadik sebességfokozaton bekapcsol a motor.
		Villog	2 másodpercig lenyomva tartva.
			6 percig működik a negyedik sebességfokozat, majd ennek végén a rendszer visszatér az előzetesen beállított sebességre.Nagymennyiségű főzési göz kezelésére alkalmas.
L	Világítás		Be- és kikapcsolja a világítási rendszert.

Figyelem: A T1 gomb megnyomásakor a motor mindig az első sebességfokozaton kapcsol be.

Zsírszűrők

AZ ÖNHORDÓ FÉM ZSÍRSZÚRŐK TISZTÍTÁSA

• Mosogatógépben is tisztíthatók, és kb. kéthavonta vagy – nagyon intenzív használat esetén – ennél gyakrabban kell a tisztításukat elvégezni.
• Egyenként vegye ki a szűrőket úgy, hogy a szűrőblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza.
• Összenyomás nélkül tisztítsa, majd a visszaszerelés előtt hagyja megszáradni a szűrőket.
• Úgy szerelje őket vissza, hogy a fogantyú a külső látható rész felé essen

Szagszürő (keringetéses változat)

AZ AKTÍV SZENES SZAGSZÜRÖ CSERÉJE

• Nem mosható és nem regenerálható, hanem kb. négyhavonta vagy – nagyon intenzív használat esetén – ennél gyakrabban cserélendő.
  • Vegye ki a fém zsírszűrőket.
• A megfelelő akasztók segítségével emelje ki az elhasználódott aktív szenes szagszűrőt.
• Úgy szerelje be az új szüröt, hogy azt beakasztja a helyére.
• Tegye vissza a fém zsírszűrőket.

- Csere esetén forduljon a vevőszolgálathoz („Vásárlás esetén forduljon a vevőszolgálathoz”).
