NAUDOJIMO INSTRUKCIJA STILO FABER

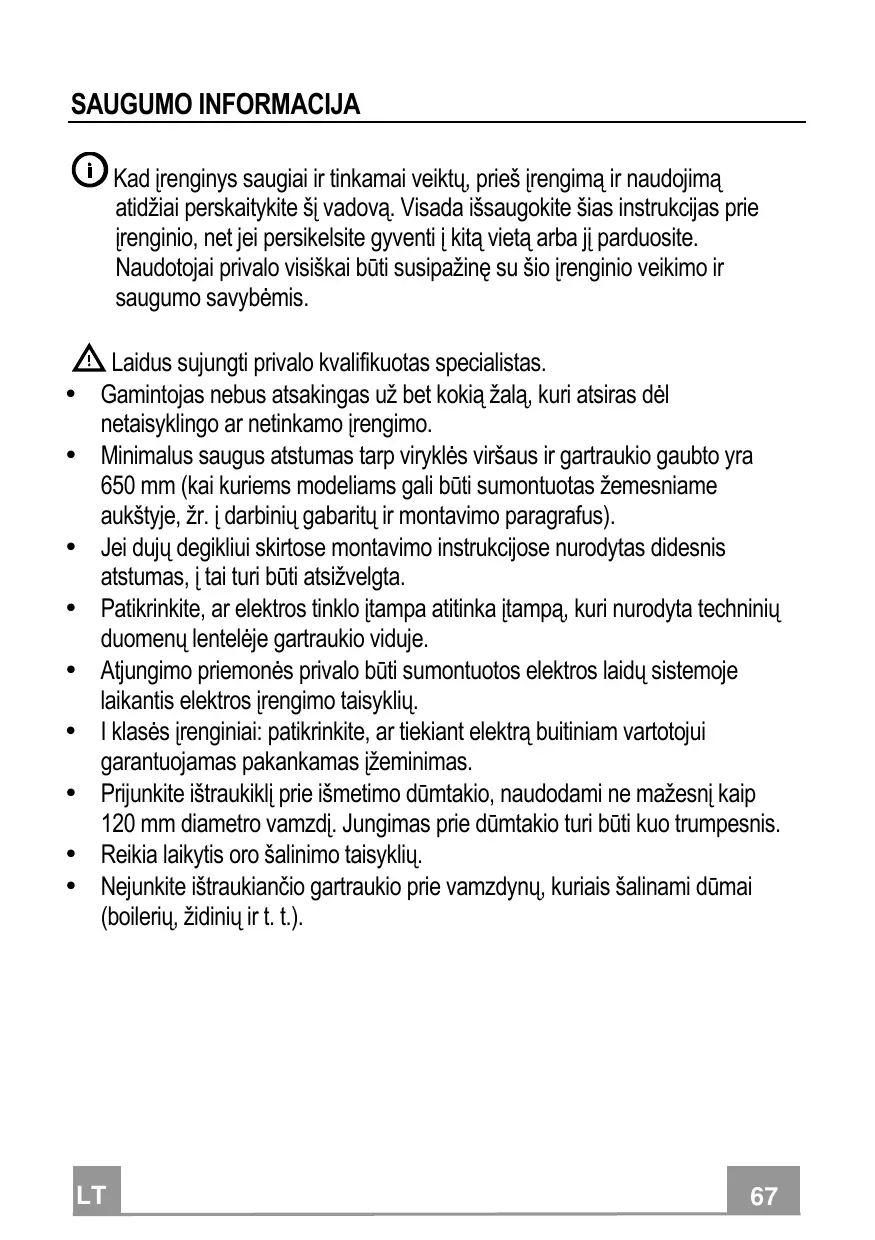

Kad įrenginys saugiai ir tinkamai veiktų, prieš įrengimą ir naudojimą atidžiai perskaitykite šį vadovą. Visada išsaugokite šias instrukcijas prie įrenginio, net jei persikelsite gyventi į kitą vietą arba jį parduosite. Naudotojai privalo visiškai būti susipažinę su šio įrenginio veikimo ir saugumo savybėmis.

Laidus sujungti privalo kvalifikuotas specialistas.

• Gamintojas nebus atsakingas už bet kokia žala, kuri atsiras dėl netaisyklingo ar netinkamo įrengimo.
• Minimalus saugus atstumas tarp viryklės viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. i darbinių gabaritų ir montavimo paragrafus).
• Jei duju legikliui skirtose montavimo instrukcijose nurodytas didesnis atstumas, i tai turi būti atsižvelgta.
• Patikrinkite, ar elektros tinklo įtampa atitinka įtampa, kuri nurodyta techninių duomenų lentelėje gartraukio viduje.
• Atjungimo priemonės privalo būti sumontuotos elektros laidų sistemoje laikantis elektros įrengimo taisyklių.
• I klasės įrenginiai: patikrinkite, ar tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas ižeminimas.
• Prijunkite ištraukiklj prie išmetimo dūmtakio, naudodami ne mažesnj kaip 120 mm diametro vamzdj. Jungimas prie dūmtakio turi būti kuo trumpesnis.
  • Reikia laikytis oro šalinimo taisyklių.

• Nejunkite ištraukiančio gartraukio prie vamzdynų, kuriais šalinami dūmai (boilerių, židinių ir t. t.).

• Jei ištraukiklis yra naudojamas kartu su neelektriniais įrenginiais (pvz., dujas deginančiais įrenginiais), reikia užtikrinti pakankamą vėdinimą, kad išmetamos dujos negrižtu atgal i patalpą. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – taip bus užtikrinta, kad gartraukis nestums garų i patalpą.

• Oras neturi būti nukreipiamas į dūmtakį, kuris skirtas dūmams iš įrenginių, naudojančių dujas ar kitas kuro rūšis, šalinti.
• Jei elektros tiekimo kabelis yra pažeistas, jį privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.
• Ikiškite kištuką i lizda, atitinkantį nurodytus reikalavimus, esantį lengvai prieinamoje vietoje.
• Atsižvelgiant i dūmų išmetimui taikomas technines ir saugumo priemones, svarbu laikytis vietinių institucijų nurodytų taisyklių.

⚠️ ISPĖJIMAS! Prieš montuodami garų surinktuva, nuo jo pašalinkite apsauginę plėvele.

- Gartraukiui atremti naudokite tik sraigtus ir mažas dalis.

⚠️ ISPĖJIMAS! Jei sraigtai arba tvirtinantys įrenginiai bus montuojami nesilaikant šių nurodymų, elektra gali kelti pavojų.

• Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus...).
• Po trauktuvu neruoškite patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus.
• Šį įrenginį gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais arba asmenys, kuriems trūksta patirties ir žinių, jei jie yra prižiūrimi ar buvo apmokyti, kaip saugiai elgtis su įrenginiu, ir supranta su juo susijusius pavojus. Vaikams žaisti su įrenginiu negalima. Vaikai atlikti valymo ir priežiūros darbus be suaugusiųjų negali.
  • Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų.

- įrenginio neturėtų naudoti asmenys (įskaitant vaikus), kuriems yra pablogę fiziniai, jutiminiai ar protiniai sugebėjimai arba trūksta patirties ir žinių, išskyrus atvejus, jei tokie asmenys yra prižiūrimi arba buvo apmokyti, kaip su tokiais įrenginiais elgtis.

⚠️ Jei viryklės naudojamos, rankomis paliečiamos dalys gali būti karštos.

• Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas“.
• Kai trauktuvas yra naudojamas tuo pačiu metu, kaip ir dujas ar kitas kuro rūšis degimui naudojantys įrenginiai (netaikoma įrenginiams, kurie tik nukreipia orą atgal į patalpa), patalpose turi būti pakankama ventiliacija.

- Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas į reikiamą surinkimo punkta, užsiimanti elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami šį gaminį, aplinką ir žmogaus sveikatą apsaugosite nuo galimų neigiamų pasekmių, kurių gali atsirasti dėl netinkamo šio gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavimą, kreipkitės į miesto institucijas, savo buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisą pirkote.

Kliūtis

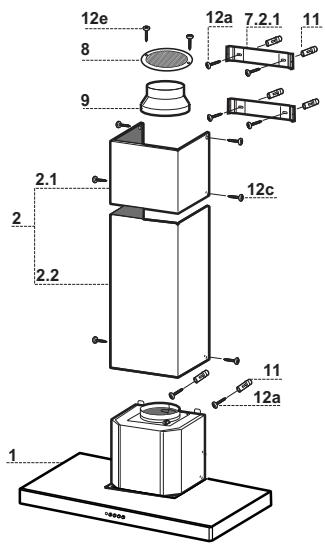

Nuor. Kiekis		Gaminio sudedamosios dalys
1	1	Gaubto korpusas su: valdymo elementais, lempute, pūstuvu, filtrais
2	1	Teleskopinis kaminas, susidedantis iš:
2.1	1	viršutinės sekcijos
2.2	1	apatinės sekcijos
8	1	Oro išleidimo grotelės
9	1	ø 150–120 mm redukcinė jungė

Nuor. Kiekis Montavimo sudedamosios dalys

7.2.1	2	Viršutinės kamino sekcijos fiksavimo laikikliai
11	6	Sienos kamščiai
12a	6	4,2 x 44,4 sraigtai
12c	6	2,9 x 6,5 sraigtai
12e	2	2,9 x 9,5 sraigtai

Kiekis Dokumentacija

1	Instrukcijos vadovas

12e 8 9 2.1 2 2.2 1 12a 7.2.1 11 12c 11 12a 1

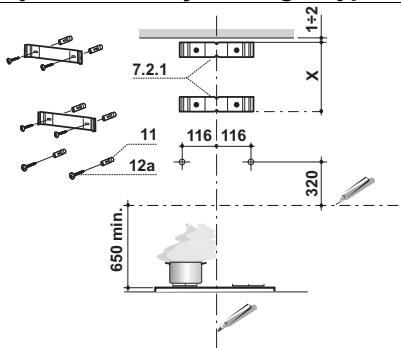

Sienos grężimas ir laikymo bėgelių pritvirtinimas

7.2.1 1+2 X 11 116 116 12a 320 650 min.

Pažymėti ant sienos:

• vertikalią liniją iki lubų ar iki esamo aukštesnio taško, tos vietos centre kur norima pritvirtinti gartraukį;
• horizontalia linija: mažiausiai 650 mm virš viryklės.
• Priglausti laikymo bėgelį 1-2 mm nuo lubų ar nuo esančio aukštesnio taško, kaip parodyta 7.2.1, sulyginant jo centrinę dalį ( įpijovimus) su nubrėžta vertikalia linija.
• Laikiklyje esančiose kiaurymėse pažymeti taškelius.
• Priglausti laikikli 7.2.1 X mm žemiau nuo pirmojo laikiklio (X = viršutinio kamino aukštis), sulyginant jo centrinę dalį (ipjovimus) su nubrėžta vertikalia linija.
• Laikiklyje esančiose kiaurymėse pažymėti taškelius.
• Pažymeti taškelius, kaip parodyta, 116 mm nuo vertikalios nuorodos linijos ir 320 mm virš horizontalios nuorodos linijos.
• Pakartoti tą pačią operaciją priešingoje pusėje.
• Išgręžti 8mm diametro skyles pažymėtose vietose.
• Istatyti kaiščius 11 i išgežtas skyles.
• Pritvirtinti laikančius bėgelius naudojant varžtus 12a (4,2x44,4) kuriuos jūs rasite pakuotėje.

• Ísukti 2 varžtus 12a (4,2 x 44,4), kuriuos jūs rasite pakuotėje, i skyles gartraukio korpuso pritvirtinimui, paliekant 5-6 mm tarpelį tarp sienos ir varžtų galų.

• Prieš užkabinant gartraukio korpusą prisukti 2 varžtus Vr kurie randasi gartraukio korpuso prikabinimo vietoje.

• Užkabinti gartraukio korpusa ant varžtu 12a.
• Prisukti glutinai laikymo varžtus Vr kad susilygintų gartraukio korpusas.
• Gartraukio korpuso balansavimui naudoti Vr varžtus.

Vr 12a

Pajungimas

ORO IŠĖJIMAS TRAUKIMO BŪDU

Norint instaliuoti traukimo versiją pajunkite gartraukį prie išeinamojo kietojo arba lankstaus 150 arba 120 mm diametro vamzdžio pagal jūsų pasirinkimą.

• Norint prijungti su 120 mm diametro vamzdžiu įveskite reduktorių 9 i dūmtraukio korpuso išeigą.
• Pritvirtinti vamzdį su specialiais prisukimo instrumentais. Šie instrumentai nėra įtraukti į komplektą.
• Išimti kvapą sutraukiančius anglies filtrus.

Ø 150 Ø 120 9

RECIRKULIACINĖS VERSIJOS ORO IŠĖJIMO ANGA

• Išgręžkite 125 mm skersmens skylę bet kurioje lentynoje, kuri gali būti pritvirtinta virš gaubto.
• Reduktoriaus junge 9 uždėkite ant gaubto korpuso angos.
• Jungę prijunkite prie ant lentynos esančios angos, naudokite lankstu arba standu 120 mm skersmens vamzdį.
• Vamzdį pritvirtinkite nustatyta padėtimi, naudokite reikiamus vamzdžio tvirtinimo elementus (nepateikiami).
• Oro išleidimo groteles 8 pritvirtinkite prie recirkuliacinės oro angos, naudodami 2 pateikiamus sraigtus 12e (2,9 x 9,5).
• Ísitikinkite, ar aktyvintosios anglies filtrai buvo jdėti.

12e 8 Ø 125 9

PAJUNGIMAS PRIE ELEKTROS

• Pajungti gartraukį i tinklą panaudojant bipolini jungikli su mažiausiai 3mm kontaktų atidarymu.
• Išimti riebalų sulaikymo filtrus (žiūreti par. Eksploatacija)

• Truputį praplėsti du šoninius kraštus, užkabinti ant laikymo bėgių 7.2.1 ir uždaryti iki fiksacijos.
• Pritvirtinti laikiklio šoninėse dalyse 4 varžtus 12c (2,9 x 9,5) kuriuos jūs rasite pakuotėje.

Apatinis kaminas

• Truputį praplėsti du kamino šoninius kraštus, užkabinti juos tarp viršutinio kamino ir sienos ir uždaryti iki fiksacijos.
• Pritvirtinti iš šonų viršutinę gartraukio korpuso dalį 2 varžtais 12c (2,9 x 9,5) kuriuos jūs rasite pakuotėje.

7.2.1 12c 2.1 2.2 12b

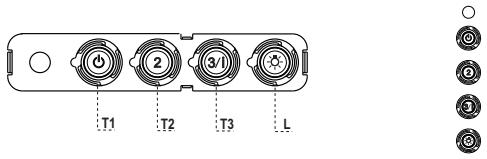

T1	Greitis	Ijungtas	Paleidžia varikli pirmu greičiu.
			Sustabdo varikli.
T2	Greitis	Ijungtas	Paleidžia varikli antru greičiu.
T3	Greitis	Nustatytas	Trumpai spustelėjus, paleidžia varikli trečiu greičiu.
L	Apšvietimas		Ijungia ir išjungia apšvietimo sistemą.

Įspėjimas! Mygtukas T1 išjungia variklį, pirmiau perėjus prie pirmo greičio.

MYGTUKAS DAVIKLIS			FUNKCIJOS
T1	Greitis	Ijungtas.	Paleidžia varikli pirmu greičiu.
			Sustabdo varikli.
T2	Greitis	Ijungtas.	Paleidžia varikli antru greičiu.
T3	Greitis	Nustatytas	Trumpai spustelėjus paleidžia varikli trečiu greičiu.
		Blykčiojantis	Spaudžiamas 2 sekundes. Aktyvuoja ketvirtą greiti, laikmatis nustatomas 6 minučių, paskui grįžtama prie anksčiau nustatyto greičio. Tinka tada, kai reikia ištraukti daug garų, susidariusių gaminant maistą.
L	Apšvietimas		Ijungia ir išjungia apšvietimo sistemą.

Įspėjimas! Mygtukas T1 sustabdo varikli, pirmiau perėjus prie pirmo greičio.

Riebalus sulaikantys filtrai

METALINIŲ RIEBALŲ FILTRŲ VALYMAS

• Gali būti plaunami indų plovimo mašinoje, būtina plauti kas 2 mėnesius ar dažniau jei naudojama ypač daug.
• Nuimti filtus po vieną pastumiant juos tuo pačiu metu i užpakalinę pusę ir patraukiant i apačią.
• Plaunant stengtis nesulenkti filtrų ir prieš įdėjimą nusausinti.
• Ideti atgal paliekant rankeną išorinėje, matomoje pusėje.

Kvapų surinkimo filtras (filtravamo būdas)

KVAPU SURINKIMO FILTRO PAKEITIMAS I ANGLIES FILTRA

• Šis filtras yra neplaunamas ir neatnaujinamas, turi būti keičiamas kas 4 mėnesius ar dažniau, jei naudojama ypač daug.
• Pašalinti riebalų surinkimo metalinius filtrus.
• Nuimti pilnai prisigérusi kvapo surinkimo anglies filtrą naudojant tam skirtus kabliukus.
• Ideti naują filtrą pritaisant jį savo buvusioje vietoje.
• Atgal sudėti riebalų surinkimo metalinius filtrus.

- Dėl pakeitimo kreipkitės i techninius darbuotojus (Norėdami nusipirkti, kreipkitės i techninius darbuotojus).
