KASUTUSJUHEND STILO FABER

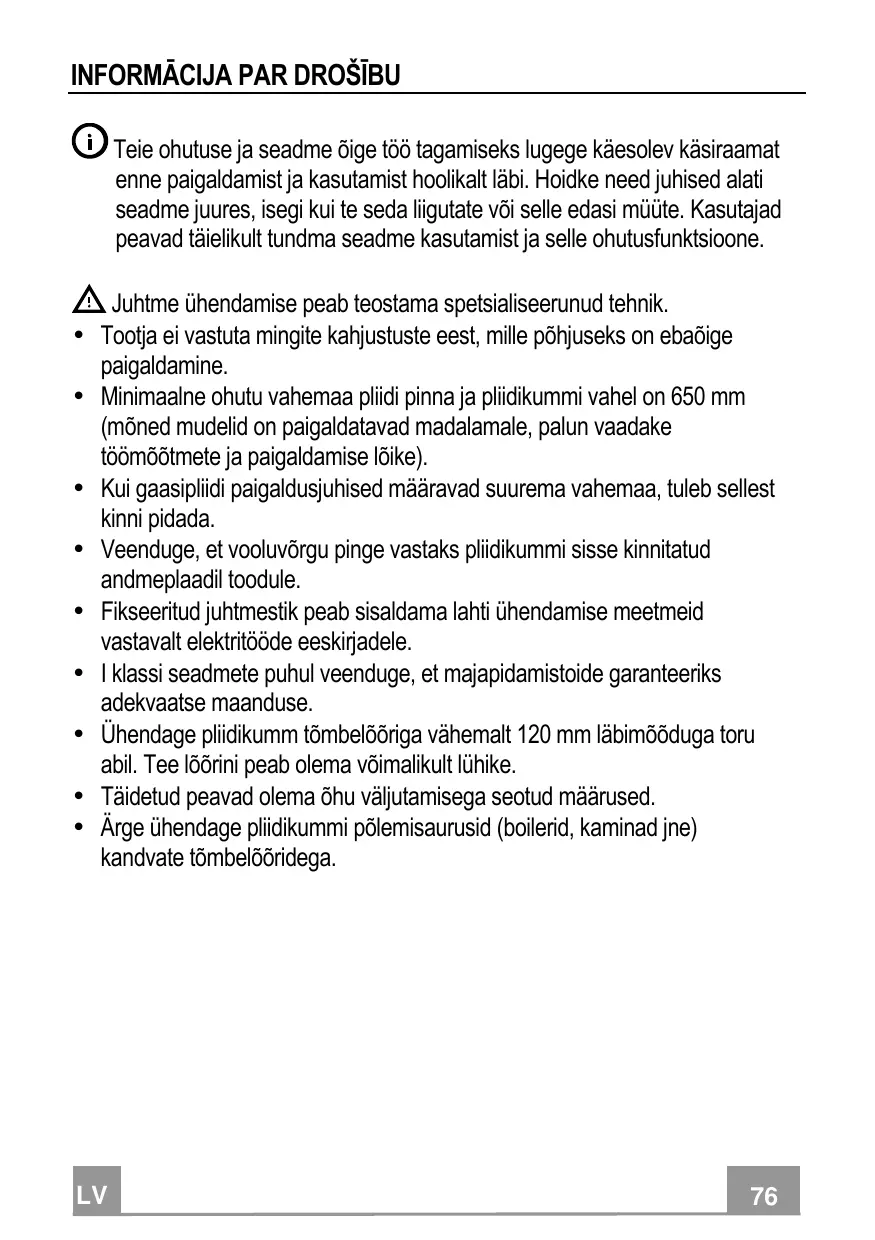

Teie ohutuse ja seadme öige töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, isegi kui te seda liigutate või selle edasi müüte. Kasutajad peavad täielikult tundma seadme kasutamist ja selle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa pliidi pinna ja pliidikummi vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõike).
• Kui gaasipliidi paigaldusjuhised määravad suurema vahemaa, tuleb sellest kinni pidada.
• Veenduge, et vooluvõrgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule.
• Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritööde eeskirjadele.
• I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse.
• Ühendage pliidikumm tömbelööriga vähemalt 120 mm läbimööduga toru abil. Tee löörini peab olema vöimalikult lühike.
• Täidetud peavad olema öhu väljutamisega seotud määrused.

• Ärge ühendage pliidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõõridega.

• Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav öhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tömbamist ruumi pliidikummi poolt.

• Öhku ei tohi väljutada lõõri, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskena.
• Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt või selle hooldusesindajalt saadaval oleva kaabliga.
• Ühendage pistik kehtivatele määrustele vastavasse ligipääsetavas kohas asuvasse pistikupessa.
• Seoses suitsu väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondande väljastatud määrusi.

⚠ HOIATUS: Eemaldage enne pliidikummi paigaldamist kaitsekiled.

- Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi.

⚠ HOIATUS: Kruvide või kinnitusseadme mitte vastavalt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

• Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Ärge pliidikummi all flambeerige – tuleoht.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järelevalveta lapsed.
• Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.

- Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse.

⚠ Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.

• Määratud periodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel samaaegselt gaasi või teisi kütuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhu ainult tagasi ruumi).

- sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.

lzmēri

Teie ohutuse ja seadme öige töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, isegi kui te seda liigutate või selle edasi müüte. Kasutajad peavad täielikult tundma seadme kasutamist ja selle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa pliidi pinna ja pliidikummi vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõike).
• Kui gaasipliidi paigaldusjuhised määravad suurema vahemaa, tuleb sellest kinni pidada.
• Veenduge, et vooluvõrgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule.
• Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritööde eeskirjadele.
• I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse.
• Ühendage pliidikumm tömbelööriga vähemalt 120 mm läbimööduga toru abil. Tee löörini peab olema vöimalikult lühike.
• Täidetud peavad olema öhu väljutamisega seotud määrused.

• Ärge ühendage pliidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõõridega.

• Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav öhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tömbamist ruumi pliidikummi poolt.

• Öhku ei tohi väljutada lõõri, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskena.
• Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt või selle hooldusesindajalt saadaval oleva kaabliga.
• Ühendage pistik kehtivatele määrustele vastavasse ligipääsetavas kohas asuvasse pistikupessa.
• Seoses suitsu väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondande väljastatud määrusi.

⚠️ HOIATUS: Eemaldage enne pliidikummi paigaldamist kaitsekiled.

- Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi.

⚠ HOIATUS: Kruvide või kinnitusseadme mitte vastavalt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

• Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Ärge pliidikummi all flambeerige – tuleoht.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füüsilised, sensoorsed või vaims med võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järelevalveta lapsed.
• Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.

- Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse.

⚠️ Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.

• Määratud periodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel samaaegselt gaasi või teisi kütuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhu ainult tagasi ruumi).

- sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.

Mõõdud

Viide	Kogus	Toote komponendid
1	1	Pliidikummi korpus koos järgmisega: juhikud, valgusti, puhur, filtrid
2	1	Teleskoopkorsten, mille osadeks on:
2.1	1	Ülemine osa
2.2	1	Alumine osa
8	1	Öhu väljalaskevõre
9	1	Siirdmikäärik ø 150-120 mm

Viide	Kogus	Paigalduskomponendid
7.2.1	2	Korstna ülemise osa kinnitusklambrid
11	6	Tüüblid
12a	6	Kruvid 4,2 x 44,4
12c	6	Kruvid 2,9 x 6,5
12e	2	Kruvid 2,9 x 9,5

Kogus Dokumentatsioon

1	Kasutusjuhend

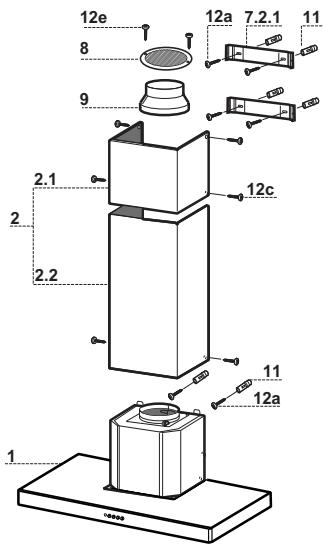

12e 8 9 2.1 2 2.2 1 12a 7.2.1 11 12c 11 12a 1

Seina puurimine ja klambri kinnitamine

7.2.1 11 12a 116 116 320 650 min.

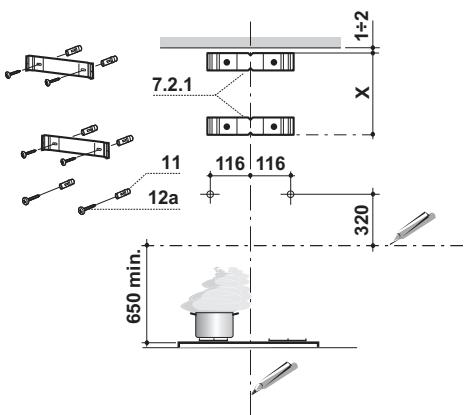

Seina märgistamine:

• Tõmmake tugiseinale pliidikummi paigaldusala keskele vertikaalne joon laeni või nii kõrgele kui praktiline.
• Tõmmake 650 mm kõrgusele pliidist horisontaalne joon. Asetage klamber 7.2.1 näidatud viisil seinale 1-2 mm kaugusele laest või ülemisest piirist, joondades keskkoha (sälk) vertikaalse viitejoonega.
• Märgistage sein klambri aukude keskkohtades.
• Asetage klamber 7.2.1 näidatud viisil seinale X mm esimesest klambrist allapoole (X = kaasas oleva korstna ülemise osa kõrgus), joondades keskkoha (sälk) vertikaalse joonega.
• Märgistage sein klambri aukude keskkohtades.
• Märgistage näidatud viitepunkt 116 mm vertikaalsest viitejoonest ja 320 mm kõrgusel horisontaalsest viitejoonest.
• Korrake seda teisel küljel.
• Puurige ø 8 mm augud köikidesse märgistatud keskpunktidesse.
• Asetage aukudesse tüüblid 11.
• Kinnitage klambrid kaasas olevate 12a (4,2 x 44,4) kruvidega.

• Sisestage kaks kaasas olevat kruvi 12a (4,2 x 44,4) pliidikummi korpuse paigaldusavadesse, jättes seina ja kruvi pea vahele 5-6 mm vahemaa.

• Enne pliidikummi korpuse kinnitamist pinguldage kaks kruvi Vr, mis asuvad pliidikummi korpuse kinnituspunktides.

• Riputage pliidikummi korpus kruvidele 12a.
• Pinguldage tugikruvid 12a täielikult.
• Reguleerige kruvid Vr pliidikummi korpuse loodi seadmiseks.

12a Vr

Ühendused

TORUSTIKUGA VERSIONONI ÖHUIMUSÜSTEEM

Torustikuga versiooni paigaldamisel ühendage pliidikumm korstnaga painduva või jäiga ø 150 või 120 mm toru abil, selle valik jääb paigaldajale.

• ø 120 mm öhuimuühenduse paigaldamiseks sisestage pliidikummi korpuse väljundile siirdmikäärik 9.
• Kinnitage toru kohale piisava hulga toruklambrite abil (ei ole kaasas).
• Eemaldage võimalikud söefiltrid.

Ø 150 Ø 120 9

RETSIRKULATSIOONIGA VERSIOONI ÖHUVÄLJUND

• Lõigake ø 125 mm ava kõigisse pliidikummi kohal asuda võivatesse riiulitesse.
• Asetage siirdmikäärik 9 pliidikummi korpuse väljundile.
• Ühendage äärik pliidikummi kohal oleval riiulil väljundiga ø120 mm vooliku või toru abil.
• Kinnitage toru kohale piisava hulga toruklambrite abil (ei ole kaasas).
• Kinnitage õhuväljundi võre 8 retsirkulatsiooniõhu väljundile 2 lisatud kruviga 12e (2,9 x 9,5).
• Kindlustage, et aktiivsöefiltrid oleks paigaldatud.

12e 8 Ø 125 9

ELEKTRIÜHENDUS

• Ühendage pliidikumm vörgutoitega vähemalt 3 mm kontaktivahega kahepooluselise lülitiga.
• Eemaldage rasvafiltrid (vt lõiku Hooldus) veendudes, et toitekaabli ühendus on ventilaatori küljele asetatud pessa õigesti sisestatud.

Ülemine tömbekorsten

• Laiendage ülemise korstna kahte külge kergelt ja haakige need klambrite 7.2.1 taha veendudes, et need istuvad hästi.
• Kinnitage küljed klambritega 4 kaasas oleva kruviga 12c (2,9 x 9,5).

Alumine tömbekorsten

• Laiendage korstna kahte külge kergelt ja haakige need ülemise korstna ja seina vahele veendudes, et need istuvad hästi.
• Kinnitage alumine osa külgsuunas pliidikummi korpusega 2 kaasas oleva kruviga 12c (2,9 x 9,5).

7.2.1 12c 2.1 2.2 12b

NUPP	VALGUSDIOOD	FUNKTSIOONID
T1 Kiirus	Sees	Lülitab mootori sisse esimesel kiirusel.
		Lülitab mootori välja.
T2 Kiirus	Sees	Lülitab mootori sisse teisel kiirusel.
T3 Kiirus	Fikseeritud	Lühikesel vajutusel lülitab mootori sisse kolmandal kiirusel.
L Valgustus		Valgustussüsteemi sisse- ja väljalülitamine.

Hoiatus: Nupp T1 lülitab mootori pärast esmalt esimesele kiirusele lülitamist välja.

NUPP	VALGUSDIOOD	FUNKTSIOONID
T1 Kiirus	Sees	Lülitab mootori sisse esimesel kiirusel.
		Lülitab mootori välja.
T2 Kiirus	Sees	Lülitab mootori sisse teisel kiirusel.
T3 Kiirus	Fikseeritud	Lühikesel vajutusel lülitab mootori sisse kolmandal kiirusel.
	Vilgub	Hoides 2 sekundit.
		Aktiveerib neljanda kiiruse 6 minutile seatud taimeriga, mille järel pöördub süsteem tagasi eelnevalt seatud kiirusele. Sobib maksimaalsete löhnatasemete käsitsemiseks.
L Valgustus		Valgustussüsteemi sisse- ja väljalülitamine.

Hoiatus: Nupp T1 lülitab mootori pärast esmalt esimesele kiirusele lülitamist välja.

Rasvafiltrid

METALLIST ISESEISVATE RASVAFILTRITE PUHASTAMINE

• Filtrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini, ning pesta nõudepesumasinas.
• Eemaldage filtrid ükshaaval, surudes neid grupi tagaosa suunas ning samal ajal allapoole tömmates.
• Peske filtrid, vältides samal ajal nende painutamist. Laske neil enne uuesti paigaldamist kuivada.
• Filtrite uuesti paigaldamisel veenduge, et käepide oleks väljast nähtaval.

Aktiivsöefilter (retsirkulatsiooniga versioon)

AKTIIVSÖEFILTRI VAHETAMINE

• Filter ei ole pestav ega regenereeritav ning tuleb vahetada ligikaudu iga 4 kasutuskuu järel või eriti suurel kasutuskoormusel sagedamini.
  • Eemaldage metallist rasvafiltrid
• Eemaldage küllastunud aktiivsöefilter, vabastades kinnituskonksud
• Paigaldage uus filter, kinnitades selle konksudega kohale
  • Paigaldage metallist rasvafiltrid tagasi.

- Vahetamiseks võtke ühendust tehnilise toega ("Ostmiseks võtke ühendust tehnilise toega").
