Produkta veids	Tvaika nosūcējs
Zīmols	FABER
Modelis	STILO
Platums	540 mm
Minimālais attālums līdz plīts virsmai	650 mm
Regulējams skursteņa augstums	Min. 730 - Maks. 1000 mm
Ātrumu skaits	4 (tai skaitā 1 ar taimeri)
Apgaismojums	Jā, atsevišķs slēdzis
Tauku filtri	Pašnesoši metāla, mazgājami trauku mazgājamā mašīnā
Pretodorēšanas filtrs	Aktivētā ogle, nomaināms (nav mazgājams)
Uzstādīšanas veids	Izvads uz āru vai recirkulācija
Gaisa izplūdes diametrs	150 mm (samazināms līdz 120 mm)
Barošana no elektrotīkla	230 V ~ 50 Hz (atbilstoši datu plāksnītei)
Elektriskā klase	I klase (obligāts zemējums)
Vadība	Mehāniskie taustiņi
Laika kontrolēta boost funkcija	Jā (6 minūtes)
Nosūcēja materiāls	Nerūsējošais tērauds (aptuvens)
Tīrīšana	Metāla filtri trauku mazgājamā mašīnā; virsma ar mitru drānu
Ogles filtru nomaiņa	Ik pēc 4 mēnešiem (normāla lietošana)
Garantija	Skatīt ražotāja nosacījumus

Bieži uzdotie jautājumi - STILO FABER

Kāds ir minimālais attālums starp nosūcēju un plīti?

Minimālais drošības attālums ir 650 mm. Pārbaudiet arī jūsu gāzes plīts instrukcijas, kas var prasīt lielāku attālumu.

Kā tīrīt tauku filtrus?

Metāla filtrus var mazgāt trauku mazgājamā mašīnā apmēram ik pēc 2 mēnešiem. Pirms ievietošanas atpakaļ ļaujiet tiem nožūt, rokturi uz āru.

Cik bieži jāmaina ogles filtrs?

Aktivētās ogles filtrs nav mazgājams un neatjaunojams. Nomainiet to vismaz ik pēc 4 mēnešiem, biežāk, ja lietojat intensīvi.

Vai nosūcējs var darboties recirkulācijas režīmā?

Jā, to var uzstādīt kā filtrējošu versiju. Tad jāizmanto aktivētās ogles filtrs un recirkulētā gaisa izplūdes režģis (piegādāts).

Kā uzstādīt nosūcēju izplūdes versijā?

Savienojiet gaisa izplūdi (ø150 mm vai ø120 mm ar reduktoru) ar ārējo izvadu. Noņemiet ogles filtrus, ja tie ir.

Ko darīt, ja nosūcējs neieslēdzas?

Vispirms pārbaudiet elektrobarošanu (kontaktdakša, divpolu slēdzis). Pārliecinieties, ka barošanas kabelis ir kārtīgi pievienots nosūcējam. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu.

Kā regulēt nosūcēja ātrumu?

Izmantojiet taustiņus: T1 (1. ātrums / izslēgšana), T2 (2. ātrums), T3 (3. ātrums). Nospiediet un turiet T3, lai aktivizētu 4. ātrumu ar taimeri (6 minūtes).

Vai varu izmantot nosūcēju ar gāzes plīti?

Jā, bet nodrošiniet pietiekamu telpas ventilāciju (maksimālais negatīvais spiediens 0,04 mbar). Nepievienojiet nosūcēju katla dūmvadam.

Kā noņemt tauku filtrus?

Spiediet katru filtru uz nosūcēja aizmuguri, vienlaikus velkot uz leju. Tie viegli atsprādzējas. Uzstādiet pretējā secībā, rokturis redzams.

Kur atrast pilnu lietošanas instrukciju?

Lejupielādējiet bezmaksas PDF instrukciju vietnē notice-facile.com. Varat arī pieprasīt tulkojumu savā valodā, izmantojot veidlapu šajā lapā.

LIETOŠANAS INSTRUKCIJA STILO FABER

Instrukcijas Grāmata

Naudojimosi instrukcija

Kasutusjuhend

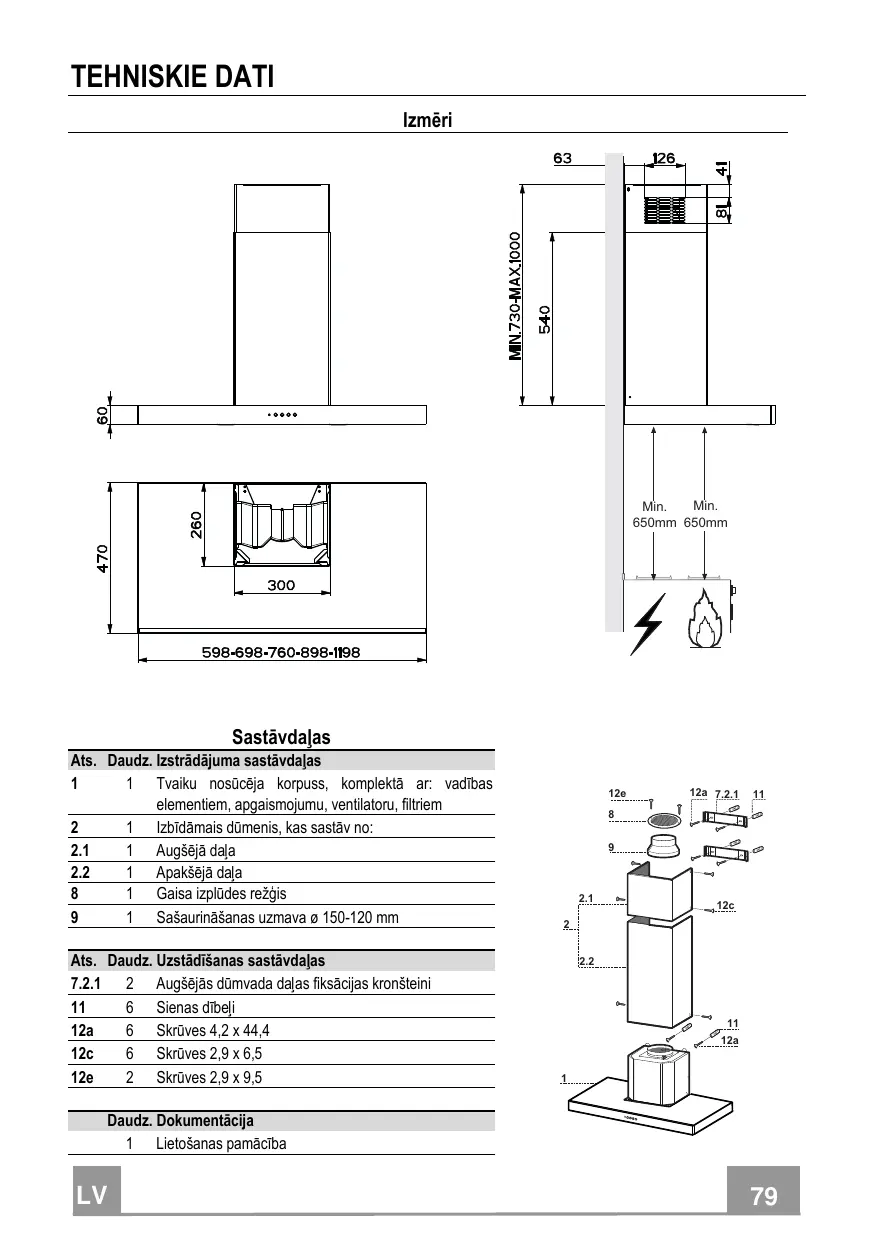

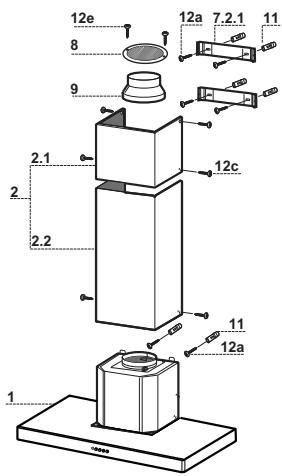

Ats.	Daudz.	Izstrādājuma sastāvdaļas
1	1	Tvaiku nosūcēja korpuss, komplektā ar: vadības elementiem, apgaismojumu, ventilatoru, filtriem
2	1	Izbīdāmais dūmenis, kas sastāv no:
2.1	1	Augšējā daļa
2.2	1	Apakšējā daļa
8	1	Gaisa izplūdes režģis
9	1	Sašaurināšanas uzmava ø 150-120 mm

Ats. Daudz. Uzstādīšanas sastāvdaljas

7.2.1	2	Augšējās dūmvada daļas fiksācijas kronšteini
11	6	Sienas dībēļi
12a	6	Skrūves 4,2 x 44,4
12c	6	Skrūves 2,9 x 6,5
12e	2	Skrūves 2,9 x 9,5

Daudz. Dokumentācija

1	Lietošanas pamācība

Sienu urbšana un skavu stiprināšana

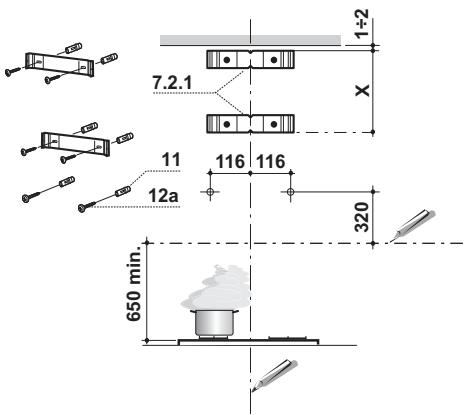

Atzīmes uz sienas:

• Novelciet vertikālu līniju uz balsta sienas līdz griestiem, vai, ja tas ir praktiskāk, tās vietas centrā, pie kuras atsūcējs tiks uzstādīts.
• Novelciet horizontālu līniju 650 mm virs plīts virsmas. Pielieciet skavu 7.2.1 pie sienas kā parādīts apmēram 1-2 mm no griestiem vai augšējā ierobežojuma, salāgojot centru (ierobi) ar vertikālo atsauces līniju.
• Atzīmējiet uz sienas skavas atveru centrus.
• Pielieciet skavu 7.2.1 pie sienas kā parādīts par X mm zemāk par pirmo skavu (X = augšējas dūmvada daļas augstums), apvienojot centru (ierobi) ar vertikālo līniju.
• Atzīmējiet uz sienas skavas atveru centrus.
• Atzīmējiet atsauces punktu kā parādīts, 116 mm no vertikālās atsauces līnijas un 320 mm virs horizontālās atsauces līnijas.
• Atkārtojiet šo darbību otrā pusē.
• Izurbiet 8 mm atveres atzīmētajos centra punktos.
• Ievietojiet tapas 11 atverēs.
• Fiksējiet skavas, izmantojot komplektā ietvertās 12a skrūves (4,2 x 44,4).
• Ievietojiet divas komplektā ietvertās skrūves 12a (4,2 x 44,4) tvaika nosūcēja fiksācijas atverēs, atstājot atstarpi 5-6 mm starp sienu un skrūves galviņu.

Atsūcēja korpusa uzstādīšana

• Pirms pievienojat atsūcēja korpusu, pievelciet divas skrūves Vr, kas atrodas korpusa montāžas punktos.
• Uzākējiet korpusu uz skrūvēm 12a.
  • Līdz galam pievelciet atbalsta skrūves 12a.
• Noregulējiet skrūves Vr līdz atsūcēja korpusa līmenim.

Savienojums

CAURULVADU VERSIJAS IZPLÜDES SISTÉMA

Uzstādot cauruļvada versiju, pievienojiet nosūcēju dūmvadam, izmantojot elastīgu vai cietu cauruli ∅ 150 vai 120 mm, izvēli atstājiet uzstādītāja ziņā.

• Lai uzstādītu ∅ 120 mm gaisa izplūdes savienojumu, ievietojiet samazinātāja uzmavu 9 tvaika nosūcēja korpusa izvadē.
• Fiksējiet cauruli ar atbilstošām caurules skavām (nav ietverti).
• Izņemt iespējamos aktivētās ogles filtrus.

RECIRKULĀCIJAS VERSIJAS IZPLŪDE

• Izgrieziet ø 125 atveri visos plauktos, zem kuriem tiks uzstādīts atsūcējs.
• Ievietojiet samazinātāja atloci 9 atsūcēja korpusa izvadē.
• Savienojiet atloci ar izplūdi plauktā virs atsūcēja ar elastīgu vai cietu ø120 mm cauruli.
• Fiksējiet cauruli ar atbilstošām caurules skavām (nav ietvertas komplektā)
• Piestipriniet izplūdes režgi 8 pie recirkulācijas gaisa izplūdes, izmantojot 2 komplektā ietvertās skrūves 12e (2,9 x 9,5).
• Pārliecinieties, ka aktīvās ogles filtri ir uzstādīti.

ELEKTRISKAIS SAVIENOJUMS

• Pievienojiet elektrotiklam ar divu polu slēdža palīdzību, kam saskares atstarpe ir vismaz 3 mm.
• Iznemiet tauku filtrus (skatiet sadaļu „Apkope”), pārliecinoties, ka padeves kabelis ir pareizi ievietots kontaktligzdā, kas atrodas ventilatora sānos.

Augšējais izplūdes dūmvads

• Nedaudz paplašiniet augšējā dūmvada abas puses un aizākējiet tās aiz skavām 7.2.1, pārliecinoties, ka tās labi piegulst.
• Nostipriniet sānus pie skavām ar 4 komplektā ietilpstošajām skrūvēm 12c (2,9 x 9,5).

Apakšējais izplūdes dūmvads

• Nedaudz paplašiniet augšējā dūmvada abas puses un aizākējiet tās starp augšējo dūmvadu un sienu, pārliecinoties, ka tās labi piegulst.
• Fiksējiet apakšējo daļu šķērsām nosūcēja korpusam, izmantojot 2 komplektā ietilpstošās skrūves 12c (2,9 x 9,5).

TAUSTIŃŠ		DIODE	FUNKCIJAS
T1	Ātrums	Iesl.	Ieslēdz motoru ar pirmo ātrumu.
			Izslēdz motoru.
T2	Ātrums	Iesl.	Ieslēdz motoru ar otro ātrumu.
T3	Ātrums	Fiksēts	Viegli piespiežot, ieslēdz motoru ar trešo ātrumu.
L	Apgaismojums		Ieslēdz un izslēdz apgaismojuma sistēmu.

Brīdinājums: Ar taustinu T1 izslēdz motoru, izlaižot pirmo ātrumu.

TAUSTIÑŠ		DIODE	FUNKCIJAS
T1	Ātrums	Iesl.	Ieslēdz motoru ar pirmo ātrumu.
			Izslēdz motoru.
T2	Ātrums	Iesl.	Ieslēdz motoru ar otro ātrumu.
T3	Ātrums	Fiksēts	Viegli piespiežot, ieslēdz motoru ar trešo ātrumu.
		Mirgo	Piespiests uz 2 sekundēm.Aktivizē ceturto ātrumu ar laika slēdzi iestatītu uz 6 minūtēm, pēc tam ieslēdzas iepriekš iestatītais ātrums. Piemērots darbībām, kad gatavošanas laikā izdalās daudz tvaiku.
L	Apgaismojums		Ieslēdz un izslēdz apgaismojuma sistēmu.

Brīdinājums: Ar taustiņu T1 izslēdz motoru, vispirms ieslēdzot pirmo ātrumu.

Tauku filtri

METĀLA PAŠBALSTOŠO TAUKU FILTRU TĪRĪŠANA

• Filtri jātīra ik pēc 2 darbības mēnešiem vai biežāk, ja ierīce tiek intensīvi lietota, filtrus var mazgāt trauku mazgājamajā mašīnā.
• Izņemiet filtrus pa vienam, spiežot tos virzienā uz grupas aizmuguri un vienlaicīgi velkot uz leju.
• Izmazgājiet filtrus, uzmanieties, lai nesalocītu. Pirms uzstādīšanas rūpīgi izžāvējiet.
• Uzstādot filtrus atpakal, pārliecinieties, ka rokturis ir redzams no ārpuses.

Aktivētās ogles filtrs (Recirkulācijas versija)

AKTIVETAS OGLES FILTRA MAINA

• Filtrs nav mazgājams un nav atjaunojams, to jāmaina apmēram pēc 4 mēnešu darbības vai biežāk, ja ierīce tiek izmantota intensīvi.
• Nonemiet metāla tauku filtrus.
• Izņemiet piesārņotos aktivētās ogles filtrus, atlaižot fiksācijas ākus.
• Uzstādiet jauno filtru, iekabinot to savā vietā.
• Nonemiet metāla tauku filtrus.

Apgaismojuma vienība

- Par nomaiņu vērsties tehniskajā atbalstā ("Lai iegūtu tehniskā atbalsta kontaktinformāciju").
