Termék típusa	Elektromos, vezetékes fűnyíró
Márka	Makita
Kompatibilis modellek	DLM432PT2, DLM432Z, DLM462Z
Névleges feszültség	230 V ~
Névleges frekvencia	50 Hz
Névleges teljesítmény	1 100 W - 1 300 W (modelltől függően)
Vágási szélesség	330 mm (DLM432PT2) / 370 mm (DLM462Z) - modelltől függően
Állítható vágási magasság	20, 40, 55 mm (3 pozíció)
Fűgyűjtő zsák űrtartalma	27 L - 35 L (modelltől függően)
Nettó tömeg	13,1 kg - 14,9 kg (modelltől függően)
Üresjárati fordulatszám	2 900 /perc
Garantált hangteljesítményszint	96 dB(A)
Hangnyomásszint a kezelőnél	75,4 dB(A) - 77,6 dB(A) (K=3 dB(A))
Garantált rezgés	0,672 m/s² - 0,917 m/s² (K=1,5 m/s²)
Folyadékok elleni védelem fokozata	IPX4
Kettős szigetelés	Igen
Kés típusa	Sajtolt acél, élezhető
Kés csavarjának meghúzási nyomatéka	20 - 25 Nm
Hosszabbító kábel minimális keresztmetszete	1,0 mm²
Biztonsági berendezés	Blokkológomb + kapcsolókar (elengedésre leállás)
Rendszeres karbantartás	Tisztítás kendővel vagy kefével, ne permetezzen vizet

Gyakran ismételt kérdések - DLM432PT2 - DLM432Z - DLM462Z MAKITA

Hogyan indítsam el a fűnyírót?

Győződjön meg arról, hogy a tápfeszültség 230 V ~ 50 Hz. Dugja be a hosszabbítót a kábeltartó klipszbe. Nyomja meg a blokkológombot (1), majd ezzel egyidejűleg húzza meg és tartsa lenyomva a kapcsolókart (2). A motor beindul. A leállításhoz engedje el a kart.

Hogyan állítsam be a vágási magasságot?

A vágási magasság a kerekek megfelelő lyukakba történő rögzítésével állítható be. Minden keréknek azonos magasságban kell lennie. A pozíciók: 20 mm (minimális beállítás, 1. pozíció), 40 mm (közepes, 2. pozíció) és 55 mm (maximális, 3. pozíció). Beállítás előtt mindig állítsa le a motort.

Hogyan tisztítsam meg a fűgyűjtő zsákot?

Emelje fel a hátsó burkolatot, és vegye ki a zsákot. Tisztítsa meg egy kendővel vagy kefével. Győződjön meg arról, hogy a szellőzőnyílások nincsenek eltömődve. Ha a szintjelző nem működik, tisztítsa meg a jelző nyílását. Ne permetezzen vizet a készülékre.

Mit tegyek, ha a motor nem indul?

Ellenőrizze a csatlakozókábelt és a hosszabbítót. Kezdjen egy olyan területen, ahol a fű rövid vagy már le van vágva. Tisztítsa meg a kilökőcsatornát, és győződjön meg arról, hogy a kés szabadon forog. Javítsa ki a vágási magasságot. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos Makita szervizközponttal.

Hogyan cseréljem ki a kést?

Húzza ki a hálózati csatlakozót. Csavarja ki a kés csavarját (3) a kés (2) eltávolításához. Ellenőrizze a ventilátor (1) állapotát. A visszaszereléskor a vágóéleket a motor forgásirányába állítsa. Húzza meg a csavart 20-25 Nm nyomatékkal. Csak Makita cserekéseket használjon (330 mm-es szélességhez: 263001422, 370 mm-hez: 263001414).

Milyen biztonsági óvintézkedéseket tegyek?

Viseljen erős cipőt és hosszú nadrágot. Vizsgálja át a területet a kirepülő tárgyak eltávolításához. Tartsa a kábelt távol a késtől. Ne indítsa el a fűnyírót a kidobónyílás előtt. Bármilyen karbantartás előtt állítsa le a motort és húzza ki a csatlakozót. Használjon hibaáram-védőkapcsolót (RCD), amelynek kioldóárama < 30 mA.

Hogyan karbantartsam a fűnyírót?

Karbantartás előtt mindig húzza ki a csatlakozót. Tisztítsa a készüléket kendővel vagy kézikefével; ne permetezzen vizet. Rendszeresen ellenőrizze a kések, csavarok és a fűgyűjtő zsák állapotát. Húzza meg az összes anyát és csavart. Ütés vagy rendellenes rezgés esetén vizsgáltassa meg a készüléket egy engedélyezett szervizzel.

Milyen hosszabbító kábelt használjak?

Használjon kültéri hosszabbítót, amelynek keresztmetszete legalább 1,0 mm². Használat előtt ellenőrizze, hogy a tápkábel és a hosszabbító nem sérült-e. Tartsa a hosszabbítót távol a késtől. Ha a kábel megsérült, azonnal húzza ki anélkül, hogy hozzáérne.

Hogyan ürítsem ki a fűgyűjtő zsákot?

Állítsa le a motort, és várja meg, amíg a kés teljesen leáll. Emelje fel a hátsó burkolatot, és vegye ki a zsákot. Ürítse ki. A zsákon lévő szintjelző jelzi, ha megtelt: ha nyírás közben csökken, azonnal ürítse ki a zsákot.

Mit tegyek rendellenes rezgés esetén?

Azonnal állítsa le a motort és húzza ki a csatlakozót. Ellenőrizze, hogy a kés nincs-e kiegyensúlyozatlan vagy sérült. A kiegyensúlyozatlan kést lehet élezni vagy cserélni. Ha a rezgés továbbra is fennáll, lépjen kapcsolatba egy hivatalos Makita szervizközponttal.

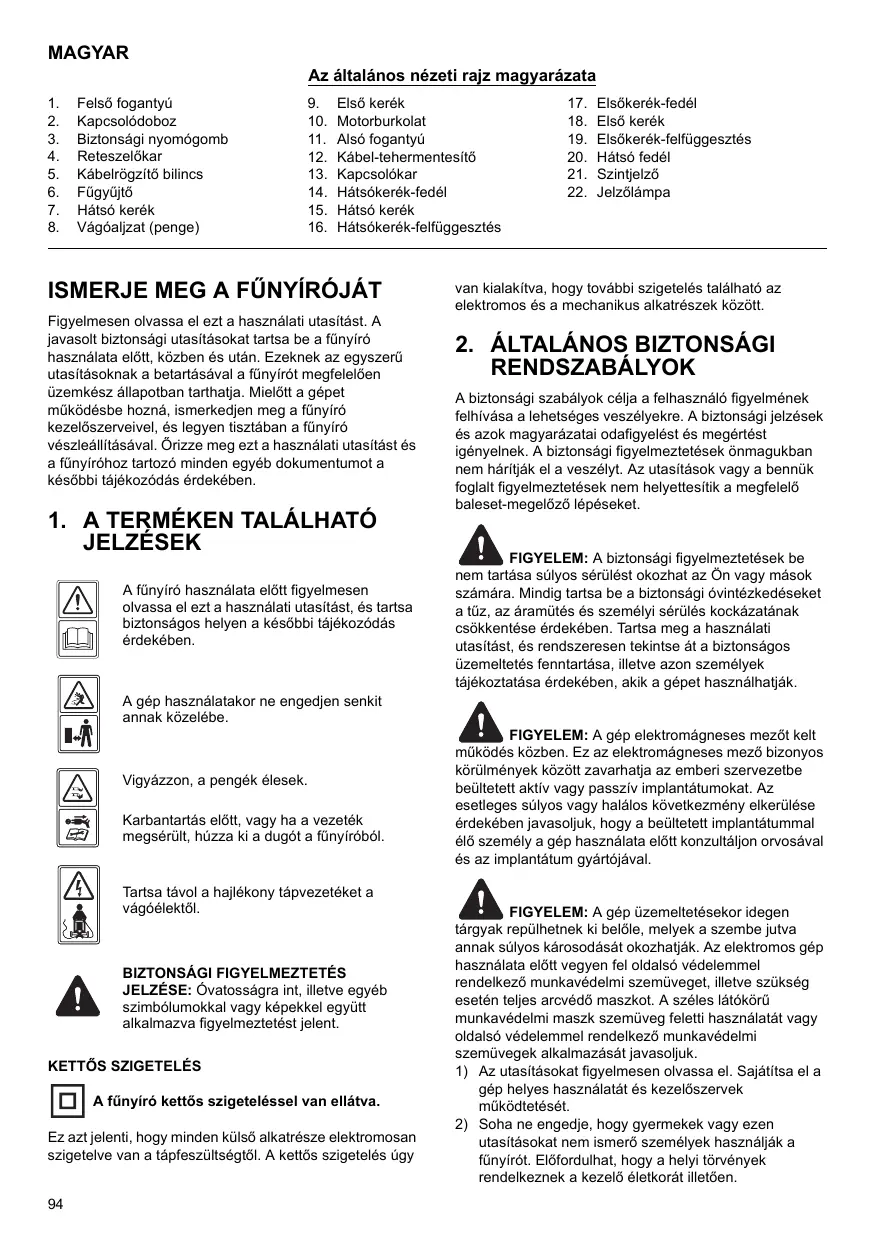

HASZNÁLATI ÚTMUTATÓ DLM432PT2 - DLM432Z - DLM462Z MAKITA

1. Felső fogantyú
2. Kapcsolodoboz
3. Biztonsági nyomógomb
4. Reteszelokar
5. Kabelrogzitobilincs
6. Fugyujto
7. Hatsó kerék
8. Vágoalzat (penge)

Az altalanos nézeti rajz magyarázata

1. Elso kerek
2. Motorburkolat
3. Alsó fogantú
4. Kabel-tehermentesitò
5. Kapcsolokar
6. Hatsokerek-fedel
7. Hatsó kerek

8. Hatsokerek-felfuggesztés

9. Elsokerek-fedel

10. Elso kerek
11. Elsokerek-felfuggesztés
12. Hatsó fedel
13. Szintjelző
14. Jelzolampa

ISMERJE MEG A FÜNYÍROJÁT

Figyelmesen olvassa el ezt a hasznalati utasitast. A javasoltBiztonsagi ulasitaksokartarta bea fynirohasznalata elott, kozben es utan. Ezeknek az egyszeruutasitaksnak be betaritsaval a fynirot megfeleloen uzemkesz allapotban tarhatja.Mielott a gepet mukodesbe hozna, ismerkedjen meg a fynirokezeloszerveivel, es legyen tisztaban a fynirovesztleallitasaval. Orizze meg ezt a hasznalati utasitast es a fynirohoz tartozo minded eygob Dokumentumot a kesobi tajekozodas erdekuben.

1. A TERMÉKEN TALÁLHATÓ JELZESEK

A fünyíro használata elött figyelmesen olvassa el ezt a használiati utasilstást, és tartsaBiztonságos helyen a késöbbi tajékozódás érdekében.

A gép használatakor ne engedjen senkit
annak közelébe.

Vigyázzon, a pengék élesek.

Karbantáss elött, vagy ha a gezétek megsérült, húzza ki a dugó t a fūnyíroból.

Tartsa tívol a Hajlékony típvezetéket a vagóelektól.

BIZTONSAGI FIGYELMEZTETES

JELZESE: Ovatosagra nint, ilteve egyeb szimbolumkokal vagy képekkel egyutt alkalmazva figyelmeztétêt jalent.

KETTOS SZIGETELÉS

A funyi-ro kettos szigetelessel van ellatva.

Ez azt jalenti, hogy minded külso alkatrésze elektramosan szigetelve van a tapfeszültsegtöl. A kettős szigetelés úgy

van kialakitva, hogy tovabbi szigetelés talalhato az elektromos és a mechanikus alkatreszek kozott.

2. ALTALÁNOS BIZTONSAGI RENDSZABÁLYOK

ABiztansagi szabalyok celja a felhasznaló figylemnék felhivása a lehetséges veszélyekre. Abiztansagi jelzelek es azok magyarázatai odafigyelést es megertest igenyelnek.Abiztansagi figyelmezteték onmagukban nem hárítják el a veszélyt. Az utasitások vagy a bennük foglalt figyelmezteték nem helyettesitik a megfelelo baleset-megelőzó lépeseket.

FIGYELEM: ABiztonsagi figyelmeztetesek be tasa sulyos serulest okozhat az On vagy masok a. Mindig tarta be a bizzonsagi ovintzkedeseket z aramutes es szemelyi serules kockazatanak intese erdekuben. Tarta meg a hasznalati lt, es rendszeresen tekintse at abiztonsagos tetes fenntartasa, ilteve azon szemelyek tata sa erdekuben, akig a gepet hasznalhatjak.

FIGYELEM: A gép elektrémagnes meszôt kelt
s kozben. Ez az elektrémagnes mezőBizonyos
nyek kózzt zavarhatja az emberi szervezetbe
tt aktiv vagy passzív implantatumokat. Az
ses sulyos vagy haláos kovetkezmény elkerülésé
cen jvasoljuk, hogy a beültetett implantatummal
méná y gép használá tőtt konzultáljon orvosával
implantatum gyartójalv.

FIGYELEM: A gép uzemelteteşkor idegen repulhnetnek ki belöle, melyek a szembe jutva ályos károsodását okozhatják. Az elektromos gépata elött vegyen fel oldalsó videlemmel ező munkédelmi szemüveget, ilteve szükségeljes arcvédős maszkot. A szétes látóköürédelmi maszk szemüveg feletti hasznalatát vagy videlemmel rendelkező munkévelmi egek alkalmazását javasoljuk.

1) Az utasíasokat figyelmesen olvassa el. Sajátsa el a gép helyes hasznalatalés kezelószervek mukötdétését.
2) Soha ne engedje, hogy gyermek ek vagy ezen utasitásokat nem ismero személyek hasznáják a fúnyíró. Előfudulhat, hogy a helyi tórvenyek rendelkeznek a kezelő életekorát iltoën.

3) Ne végezzen fünyiřast, ha emberek - kūlönosen gyermekek - vagy háziallatok tartózkodnak a kōzellen.
4) Ne feledje, hogy a kezeló, ilitetve felhasználo felelosa balesetekér, vagy a más személyekkel vagy tulajdonna szembeni veszelyhelyzetekér.
5) Fūnylīras kōzben mindig megfelelo lábbelit és hosszú nadragot viseljens. Ne mūkötdesse a gépet mezǐtám vagy nyitòt szandälban.
6) Alaposan vizgála je meg azt a teruletet, ahol a fúnyróf hasznánlí szeretné, és távatólton电解 ninden olyan tárgyat, melyet a gép felkaphat és kidobhat.
7) Hasznalat el'tt mindig ellenorizze szemrevetelezessel, hagy a pengek, a kés csavarjai és a vagoegység nem kopott vagy sérult-e. A kopott vagy sérult pengeket és csavarokat a kiegyensüyozottság megtartá árdekében egyszerre, keszlettben cseréije.
8) Fūnyīrást csak nappali fényben, vagy kello mester séges megvilágítas mellett végezzen.
9) Kerülje a grep nedes fuben valo hasznalatat, amennyiben ez lehetséges.
10) Lejtön mindigBizonyosodjon meg lába kello megtamasztásaról.
11) Sétálva haladjón, soha ne fusso.
12) A kerékkel ellatott, forgo mozgást végzó gépeknel a lejtón keresztbe haladjon, ne a lejtés irányaban.
13) Különösen olvatosan járjon el a lejtön való irányváltáskor.
14) Ne végezzen funyirast tul meredek lejtkön.
15) Kūlōnōsén óvatosan járjon el háramenetben, illetve amikor a fūnyírót maga felé húzza.
16) Várja meg a penge megállását, ha a fünyirot egy nem füves területen való áthaladas érdekében meg kell donteni, illeteve amikor a fünyirot a levágando területhez/területrol szállitjá.
17) Ne használá y funiyírót hibás védéolemekkel, ilètie bizzontsái eszközok někūl, pédául ném felserert tereléolemekkel és/vagy fügyüítővél.
18) Óvatosan indītsa be a motort az utasításknak megfeleloen, és lábait tartsa kello tvolságban a pengéktől.
19) Ne dontse meg a funiyrot a motor bekapcsolasakor, kiveve, ha a funiyrot a beinditashoz meg kell donteni. Ebben az esetben se dontse meg jobban a szuksegesnel, e as funiyrot a kezelovel ellentetes oldalat megemelve dontse meg.
20) Ne indītsa el a motort, amikor a kidobónyīlás elött all.
21) Ne kölzelitse kezét és lábátforgó alkatrészekhez. A kidobonylást mindig tartsa szabadon.
22) Járó motorú fünyíró tne emeljen fel és ne szállitson.
23) Àllítsa le a motort, és húzza ki a gépet a halózati aljzatból:
- mielott eltomodest szuntet meg vagy megtisztfja a kidobonyfllast;
- Ellenorzés, tiszitás vagy a funyírón való munkavégzs elott;
- idegen târgyba utközés után. Vizsgalja meg, hogy a fúnyíro nem sérult-e meg, és szükség esétén végezze el a szükséges javitásokat az ismetelt elindítás és használat előtt;
- ha a fúnyíró rendellenes vibracióját tapasztalja (keresse meg azonnal az okát).
24)Állitsa le a fünyírót:

• minded esetben, ha felügyelet nélkül hagyja a fünyirót.

25) A gepBiztansagos muszaki allapotanak biztositasa erdekében az anyacsavarok és csavarok mindig legyenek meghuzva.
26) Rendszeresen ellenörizze a fúgyüjtôt, hogy nem kopott vagy sérult-e.
27) ABiztonsag érdekében cserélje ki a kopott vagy sérult alkatrészeket.
28) Ne hasznájla a fūnyirot, ha a gezetékek megsérültek vagy elhasznáólódtak.
29) Ne csatlakoztasson sereult verzeteket a halozathoz, valamint ne nyuljon a serult verzetekhez, amig azt ki nem huzta a halozatbol. A serult verzetek zarlatot vagy aramutest okozhat.
30) Ne nyuljon a pengéhez, mig ki nim húztà a gépet a halózatból, és a penge teljesen meg nem ált.
31) Tartsa tívol a hosszabbíto kábeleket a pengétól. A penge megasértheti a kábeleket és zárlatot vagy áramütest okozhat.
32) A gépet ki kell huzni a halózatból:

• ha a gépet felügeyelet nélkül hagyja;
• mielott eltomodest szunet meg;
• ellenörzsés, tisztlatas vagy a gépen valo munkavégzsés elott;
• idegen testbe való utkozés után;
• ha a gép rendellenesen rázkódní kezd.

33) Ügyelni kellarra, hogy gyermekek ne jatszhassanak a géppel.
34) A keszüléket nem hasznáhlatják csökkent fizikai, érzekelési vagy értelmi képességú személyek (a gyerekeket is beleertve), vagy aknek nincs meg a tapasztalatuk és tudásuk ehez; kivéve, ha a bizzonságukér feleloś személy a használatra megtanütja, vagy a használat kőzben felügyeli öket.
35) Ha a halózati csatlakozókabel megserult, a gyartónal vagy a hivatalos szerviznél kaphato kabelre kell cserénl.
36) A keszülk biztonságos üzemeltetésére vonatkozóutasitások, beërtéve azt az ajánlást is, hogy a keszülket legfeljebb 30 mA érzékenységú áramvédó kapcsolóval (fi-rele) javasott ellátni.
37) Legyen ovatos a gép beallífása során, nehogy beszoruljon az uija a Mozgó k sékés a gép rögzített alkatrészei kóze.
38) Tárolás elott mindig hagyja lehulni a gépet.
39) A kések szervizelése soran ne feledje, hogy a kések elmozdithatok meg kikapcsolt aramforras eseten is.
40) ABiztionsag erdekeken cserelje ki a kopott vagy sereult alkatreszeket. Csak eredeti potalkatreszeket es tartozekokat hasznaljon.
41) Legyen ovatos a gép beaillífása során, nehogy besorzuljon az ujja a MOZg kések és a gép rögzített alkatrészei kóze.
42) Hasznalat elott ellenorize, hogy a tapkabel es a hosszabbitó kabel nem serult-e, illette nem hasznalodott-e. Amennyiben a kabel hasznalat kozben megserul, haladektalanul huzza ki azt a halózatabol. NE NYULJON A KABELHEZ, AMIG NEM HUZTA KI A HALOZATBOL. Ne hasznalja a keszüléket, ha a kabel serult vagy elhasznalódott.
43) Ha a csatlakozokábel megserült, azt a veszelyek megelözese érdekében a gyartónak, szerviznek illette más szakképzett szemelynek ki kell cserelnie.

3. ALKATRÉSZEK ISMERTETÉSE (1. Ábra)

4. MUSZAKI ADATOK

Típus:	ELM3311	ELM3711
Névleges feszültseg:	230 V~	230 V~
Névleges frekvencia:	50 Hz	50 Hz
Névleges teljesitmény:	1100 W	1300 W
Terhelés nélküli fordulatszám:	2900/perc	2900/perc
Vágasi szélesség:	330 mm	370 mm
Garantált hangteljesitményszint:	96 dB (A)	96 dB (A)
LpA (SPL) a felhasználó telephelyén:	75,4 dB (A), K=3 dB (A)	77,6 dB (A), K=3 dB (A)
Garantált vibrácio:	0,672 m/s2, K=1,5 m/s2	0,917 m/s2, K=1,5 m/s2
Fügyüjtő Kapacitása:	27 l	35 l
Netto tõmeg:	13,1 kg	14,9 kg
Folyadékok elleni védettség:	IPX4	IPX4
Magasságállítás:	20/40/55 mm, 3 beálítás	20/40/55 mm, 3 beálítás

5. ÖSSZESZERELEŠ

5-1 A KERÉK ÖSSZESZERELESE

Helyezze az elso es hatsó kerékfedél tengelyét a kerékbe, majd csavarja a kerékelfüggesztés furataba.

(2. Ábra)

FIGYELEM: Minden kereknek ugyanabban a

magassagban kell lennie.

5-2 AZ ÖSSZEHAJTHATÖ TOLÖKAR ÖSSZESZERELESE

A) Helyezze az also fogantyú végêit a vágóaljzat tartófuratalba, majd csavarhúzó segítsegével rogztse a végēket a mellekelt csavarral. (3. Ábra, 4. Ábra, 5. Ábra)
B) A fogantyú felsó és also részét a rögzitókarral
csatlakoztassa egymáshoz. (6. Ábra, 7. Ábra)
C) Helyezze a gázbovdent a tolókarra. Rögzítse az also fogantyú részére a kábelrögztó bilinccsel, ügyelvearra, hogy a bovden a tolókar külseje felé nézzen. Mashogy elhelyezve a bovden a hatsó fedél nyitasa és csukása, vagy a tolókar felsó részének a behajtasa eseten becsiþedhet. (8. Ábra)

5-3 A FÜGYÜJTÖ ÖSSZESZERELESE

1. Felhelyezés: Emelje fel a hatsó fedelet, majd akassza a fugyüjtő a fényíró hátuljára. (9. Ábra, 10. Ábra, 11. Ábra)
2. Eltavolitas: Emelje fel a hatsó fedelet, majd vegye le a fugyújtôt.

A fuyyujto tetején egy szintjelzó talalhato, amely a fuyyujto tele vagy üres allapotát mutatja (12A. Abra, 12B. Abra):

• A szintjelzö felfujódik, ha a fugyújto fúnyírás kozben nincs tele. (12B. Ábra)
• Ha a fugyujtǒ megtelt, a szintjelzǒ lecsukódk. Ilyen esetben azonnal hagyja abba a fūnyírast, majd urītse ki

a fugyujtô. Gyzodjön meg a fugyujtö tiszta allapotáról és arról, hogy a rácsok atszellóztek. (12A. Ábra)

FONTOS

A szintjelzo nyilasának helyén lévo erös szennyezettseg eseten a szintjelzo nem fujódk fel. llyen esetben azonnal tiszítsa meg a szintjelzo nyilasának helyét.

6. A VÁGÁSMAGASSÁG BEÁLLITÁSA

A vágasi magassag beallitasa a kerekek megfelő furatba helyezésével történik.

Minden kereknek ugyanabban a magassagban kell lennie.

A magassag (a penge a tereptol) beallithato 20 mm - 55 mm (3 magassagi pozició). (13. Ábra)

A legalacsonyabb beaillitas: 20 mm ((1) pozicao); a kozepso beaillitas: 40 mm ((2) pozicao); a legmagasabb beaillitas: 55 mm ((3) pozicao).

FIGYELEM: Húzza ki az elektramos gezetéket a

hálozbatól.

FIGYELEM: Ezt a beallitast kizarolag a penge

allohelyzetébenvegezze.

7. BIZTONSÁGRA VONATKOZÓ UTASITÁSOK

a) A fünyírót mindig megfelelo helyzetbe allitott terelólemezzel és fugyújövel muködtesse.
b) A fugyujt ehtavolitasa, illete v vagasi magassag beallitasa elott mindig allitsa le a motort.
c) Fünyirás elótt távolítson el minded olyn idegen objektumot a gyepról, melyet a gép felkaphat és kidobhat. Fünyirás közben figyelé, hagy nincs-e olyn idegen bórgy, mely elkerülte a figyelmét. (14. Ábra)

d) A motor inditásakor vagy normal hasznalat kòzben soha ne emelje fel a fúnyíró hátulját. (15. Ábra)
e) Ne tegye a kezét vagy a lábát a vágoaljzat alá vagy a kidobonyiláshoz muködő motor mellett. (16. Ábra)

8. INDITÁS

A funyiro elektromos halózathoz történő csatlakoztatása elött ellenörizze, hagy a halózati feszültseg 230 V ~ 50 Hz értéku-e.

A funyiro beinditása elott rögzítse a hosszabbító kábela kábel-tehermentesítore. (17. Ábra)

A fyniro bekapsolt allapotat egy jelzolampa mutatja. (18. Abra)

A kōvetkezōképpen indītsa be a motort. (19. Ábra)

a) Nyomja be aBiztonsagi nyomogombot (1).
b) A gomb nyomva tartása mellett húzza meg a kapcsolókat (2), majd tartsa meghúzott állapotban.
Amikor a motor jar, kezdje el tolni a fyniyrot.
A kapcsolókar elengedésekor a motor leall.

VIGYAZAT: A motor elindulásakor a pengé

forogni kezd.

FIGYELEM: A vágoelemek a motor kikapcsolása

után egy ideig még forognak.

9. PENGGE

A funyiro pengége sajtolt lemezacelból keszült. A pengerendszeres ujaélezest (közsrulést) igenyel.

Ugyeljen arra, hogy a penge kiegyensulyozott legyen (a kiegyensulyozatlan penge veszelyes vibraciot okozhat). A kiegyensulyozottsag ellenorzesehez fuzzion at egy köresztmetszetú rudat a penge kozponti furatan, majd vizszintesen tamassza meg a pengét. (20. Ábra) A kiegyensulyozott penge vizszintesen all meg. Ha a pengene nincs kiegyensulyozva, akkar a nehezebb vège lefelé fordul. Addig koszörulje a nehezebb véget, míg a penge kiegyensulyoztānemálik. (21. Ábra) A pengé (2) eltavolitásához czavarja ki a pengé czavarját (3).

(22. Ábra, 23. Ábra, 24. Ábra)

Ellenörizze a ventilator (1) allapotát, és cseréljen ki, mirden sérult alkatrészt. (22. Ábra)

Osszeszereléskor ügyeljen arra, hogy a vagoelek a motor forgásí irányába nézzenek. A penge csavarját (3) 20-25 Nm nyomatékkal kell meghúzní.

FIGYELEM: Szervizeléskor a pengét kizárólag

MAKITA 263001422 (ELM3311 tipus), illetve MAKITA

263001414 (ELM3711 típus) típusu pengére cserélje.

10. HOSSZABBÍTÓ KÁBELEK

Kizárolag kultéri hasznalatra szánt, altalanos terhelésre méretezett, legalabb 1,0 mm² keresztmetszetu hosszabbitó kabelt használjon.

Hasznalat elott ellenorizze, hogy a tapkabeleken es a hosszabbitó kabeleken nem lathatok-e serulés nyomat, illetve nem oregedtek-e el. Ne hasznalja a kabeleket, ha azokon serulés vagy oregedes tapasztalho.

Amennyiben a kabel hasznalat kozben megsérul,

haladéktalanul húzza ki azt a halózatból. NE NYÜLJON A KÁBELHEZ, AMIG NEM HÜZTA KI A HALÖZATBOL. Ne hasznájla a készüléket, ha a kabel serült vagy elhasználódt. Tartsa távol a hosszabbíto kábelt a vágóelemektól.

FIGYELEM: Mindig ellenörizze, hogy a

szellözonyilásokat nem tomtette-e el tormelék.

11. KARBANTARTÁS ÉS ÁPOLÁS

FIGYELEM: Valamennyi karbantartasi vagy

tiszitasi muvelet elott huzza ki a halozati kabel!
Ne locsolja a keszuléket vizzel. A behatoló viz
tönkrehetehi a kombinalt kapcso-lodog és a
villanymotort. A keszuléket ruhával, kefével stb. tiszíttsa.

Szakerto altali ellenorzs szukseges, es ne vgezzen a keszuleken sajt kezuleg beallitast, hanem forduljon a Makita hivatalos szervizhez a kovetkez o esetakben:

a) ha a funyiro pengéje idegen tárgyba utkózott.
b) ha a motor hirtelen megáll.
c) ha a penge elhajlott (ne的概率为 1 / 2 ).
d) ha a motor tengelye elgörbült (ne的概率a meg beallitani!).
e) ha rovidzárlat lép fel a kábel csatlakoztatásakor.
f) ha a fogaskerekek megserülnek.
g) ha az ékszij meghibásodott.

12. HIBAELHÁRITÁS

FIGYELEM: Barmilyen karbantartás vagy

tiszitásimunka elott, minden esetben húzza ki a dugó t a fyníroból, és varja meg, amig a vágoél teljesen megál.

Hiba	Elhárítás
A motor nem mūködik	Ellenörizzee a tákábelt. Indītsa be a gépet alacsony vagy oyan fūvōn, melyet már lenyírt. Tiszītsa meg a kidobócsatornát/házat – a vágopengének szabadon kell forognia. Àllɪtson a vágasi magasságon.
A motor teljesitménye lecsökken	Állɪtson a vágasi magasságon. Tiszītsa meg a kidobócsatornát/házat. A vágopengét éleztesse meg/ cserēltesse ki → a hivatalos szervizzel.
A fūgyūjtǒ nem telik meg	Állɪtson a vágasi magasságon. Várjon a fū száradásäig. A vágopengét éleztesse meg/ cserēltesse ki → a hivatalos szervizzel. Tiszītsa meg a fūgyūjtón lévő rácsot. Tiszītsa meg a kidobócsatornát/házat.
A kerékhajtás nem mūködik	Állɪtsa be a flexibilis kábelt. Ellenöriztesse az ékszijat/ fogaskerekeket → a hivatalos szervizzel. Ellenörizze, hogy a hajtókerekek nem sérültek-e.

13. KÖRNYEZETBARÁT MEGSEMMISITES

Az elektromos és elektronikus
berendezesekról szólo 2002/96/EK europáj
uniós irányel, valamint az irányelvnek a
nemzeti jegszabályokban valo vegrehajtsa
szerint valamennyi elektromos eszköztkün
kell gyütién, és környezetbarát modon kel

újrahasznositani. Alternativ megsemmisitiémi modszer:
Amenyiben az elektromos készüléket tulajdonosa nem juttatja vissza a gyártóhoz, akkor a készülék hulladékba helyeze sérető电影节. A készülék leadhato égy erre kijelölt gyüjtöpónm, amely az adott országban hatályos törvényeknek és rendelkezeseknek megfeleloen előkesztíta készüléket üjafelhasznalársa.
Az elektronikus és elektromos alkatrészeket nem tartalmazó tartozékokra és készülékek ez nem vonatkoiz.

Csak europai országokra vonatkozóan

EK Megfelelosegi nyilatkozat

Mi, a Makita Corporation mint a termek felelos gyartója kijelentjuk, hogy az itt megnevezett Makita gép(ek):

Gép megnevészé: Fúnyíró

Tipusszám/Típus: ELM3311, ELM3711

Muszaki adatok: lásd,4. MUSZAKI ADATOK

sorozatgyartasban keszul, es

megfelelnek az alabb felsorolt europai iranyelvek eloirasainak:

Illeve gyartaszuk a kovetkez szabvanyoknak, valamint szabvanyositod dokumentumoknak megfelelo torteni EN 60335,EN 62233,EN 55014,EN 61000

A muszaki dokumentaciót ņrzi:

Makita International Europe Ltd.,

A megfeleloseg 2000/14/EK iranyelv altal eloirt ertekelesisi eljarsat a VI. mellklet szerint vgeztek.

Tanusito testulet:

Mérthangteljesitményszint:87,7dB(A)

Garantált hangteljesítmenyszint: 96 dB (A)

Tipus: ELM3711

Mert hangteljesitményszint: 91,0 dB (A)

Garantált hangteljesitményszint: 96 dB (A)

1. 1. 2012

Tomoyasu Kato

Igazgató

Makita Corporation
