Tuotetyyppi	Johdollinen sähköruohonleikkuri
Merkki	Makita
Yhteensopivat mallit	DLM432PT2, DLM432Z, DLM462Z
Nimellisjännite	230 V ~
Nimellistaajuus	50 Hz
Nimellisteho	1 100 W – 1 300 W mallista riippuen
Leikkausleveys	330 mm (DLM432PT2) / 370 mm (DLM462Z) - mallista riippuen
Säädettävä leikkauskorkeus	20, 40, 55 mm (3 asentoa)
Keruuastian tilavuus	27 L – 35 L mallista riippuen
Nettopaino	13,1 kg – 14,9 kg mallista riippuen
Kuormittamaton nopeus	2 900 /min
Taattu äänitehotaso	96 dB(A)
Käyttäjän äänenpainetaso	75,4 dB(A) – 77,6 dB(A) (K=3 dB(A))
Taattu tärinä	0,672 m/s² – 0,917 m/s² (K=1,5 m/s²)
Nestesuojausluokka	IPX4
Kaksoiseristys	Kyllä
Terätyyppi	Teräsmuovattu, hiottava
Teräruuvin kiristysmomentti	20 – 25 Nm
Jatkojohdon minimipinta-ala	1,0 mm²
Turvalaite	Lukituspainike + käytiön ohjauskaari (pysäytys vapautettaessa)
Säännöllinen huolto	Puhdistus liinalla tai harjalla, ei vesisuihkua

Usein kysytyt kysymykset - DLM432PT2 - DLM432Z - DLM462Z MAKITA

Miten ruohonleikkuri käynnistetään?

Varmista, että syöttöjännite on 230 V ~ 50 Hz. Liitä jatkojohto kaapelipuristimeen. Paina lukituspainiketta (1) ja vedä samanaikaisesti käytiön ohjauskaarta (2) ja pidä se painettuna. Moottori käynnistyy. Vapauta ohjauskaari pysäyttääksesi.

Miten leikkauskorkeus säädetään?

Leikkauskorkeus säädetään kiinnittämällä pyörät sopiviin reikiin. Kaikkien pyörien on oltava samalla korkeudella. Asennot ovat: 20 mm (minimisäätö, asento 1), 40 mm (keskisäätö, asento 2) ja 55 mm (maksimisäätö, asento 3). Pysäytä aina moottori ennen säätämistä.

Miten keruuastia puhdistetaan?

Nosta takasuojus ja irrota astia. Puhdista se liinalla tai harjalla. Varmista, että ilma-aukot eivät ole tukossa. Jos tasoindikaattori ei toimi, puhdista indikaattorin aukko. Älä suihkuta vettä laitteeseen.

Mitä tehdä, jos moottori ei käy?

Tarkista liitäntäkaapeli ja jatkojohto. Aloita alueelta, jossa ruoho on lyhyttä tai jo leikattua. Puhdista poistokanaali ja varmista, että terä pyörii vapaasti. Korjaa leikkauskorkeus. Jos ongelma jatkuu, ota yhteyttä valtuutettuun Makita-huoltokeskukseen.

Miten terä vaihdetaan?

Irrota virtapistoke. Ruuvaa teräruuvi (3) irti poistaaksesi terän (2). Tarkista tuuletin (1). Asennettaessa suuntaa leikkuureunat moottorin pyörimissuuntaan. Kiristä ruuvi momenttiin 20–25 Nm. Käytä ainoastaan Makita-varaosateriä (ref. 263001422 leveydelle 330 mm, 263001414 leveydelle 370 mm).

Mitä turvatoimia on noudatettava?

Käytä tukevia kenkiä ja pitkiä housuja. Tarkista alue ja poista heitettävät esineet. Pidä kaapeli poissa terän tieltä. Älä käynnistä ruohonleikkuria poistoaukon edessä. Pysäytä moottori ja irrota pistoke ennen huoltoa. Käytä vikavirtasuojaa (RCD), jonka laukaisuvirta on < 30 mA.

Miten ruohonleikkuria huolletaan?

Irrota aina pistoke ennen huoltoa. Puhdista laite liinalla tai käsiharjalla; älä suihkuta vettä. Tarkista säännöllisesti terät, pultit ja keruuastia. Kiristä kaikki mutterit ja ruuvit. Anna valtuutetun keskustarkastaa laite iskun tai epänormaalin tärinän jälkeen.

Mitä jatkojohtoa tulee käyttää?

Käytä ulkokäyttöön tarkoitettua jatkojohtoa, jonka poikkipinta on vähintään 1,0 mm². Tarkista ennen käyttöä, että virtajohto ja jatkojohto eivät ole vaurioituneet. Pidä jatkojohto poissa terän tieltä. Jos johto vaurioituu, irrota pistoke heti koskematta siihen.

Miten keruuastia tyhjennetään?

Pysäytä moottori ja odota terän täydellistä pysähtymistä. Nosta takasuojus ja irrota astia. Tyhjennä se. Tasoindikaattori astiassa ilmoittaa, kun se on täynnä: jos se laskee leikkuun aikana, tyhjennä astia välittömästi.

Mitä tehdä, jos tärinä on epänormaalia?

Pysäytä moottori välittömästi ja irrota pistoke. Tarkista, että terä ei ole epätasapainossa tai vaurioitunut. Epätasapainossa oleva terä voidaan hioa tai vaihtaa. Jos tärinä jatkuu, ota yhteyttä valtuutettuun Makita-huoltokeskukseen.

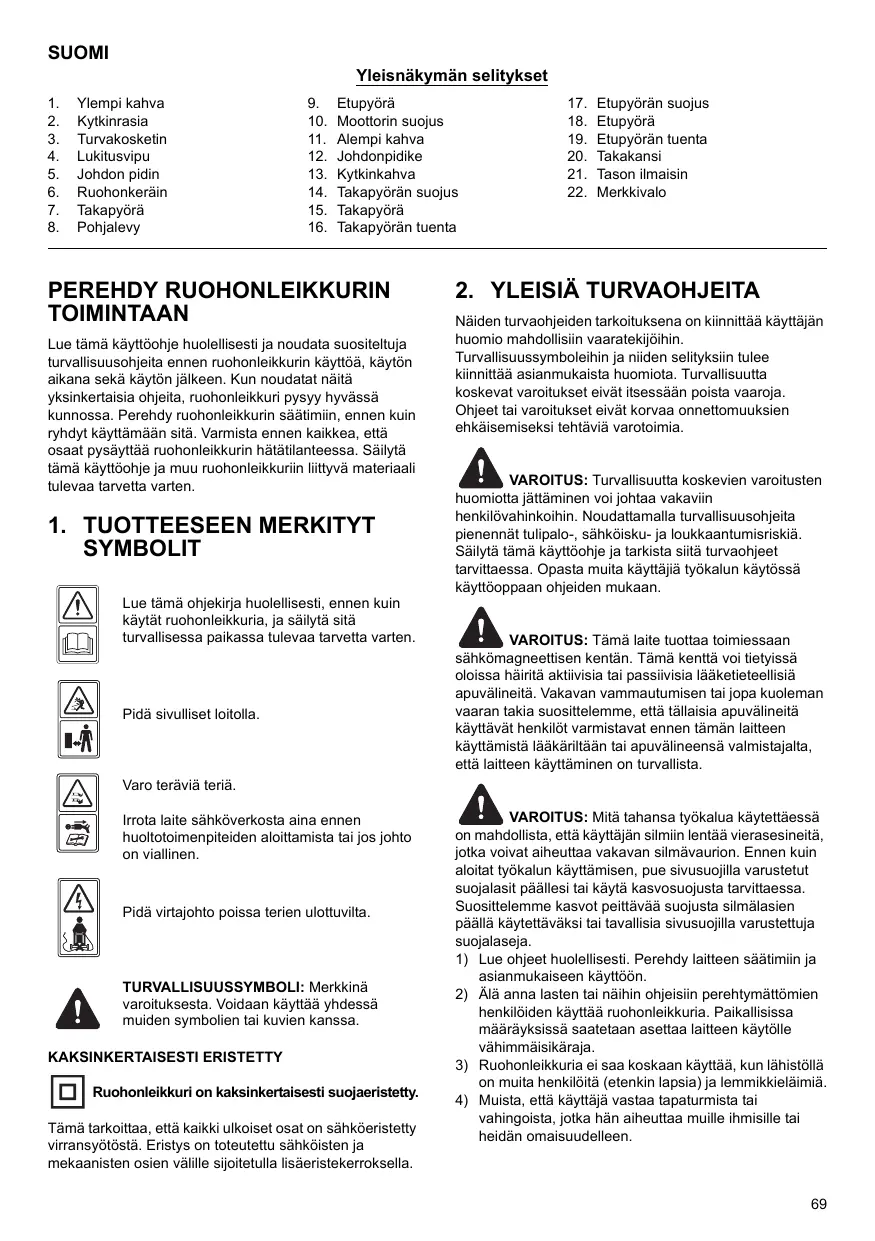

KÄYTTÖOHJE DLM432PT2 - DLM432Z - DLM462Z MAKITA

Yleisnakymän solitykset

1. Ylempi kahva
2. Kytkinrasia
3. Turvakosketin
4. Lukitusvipu
5. Johdon pidin
6. Ruohonkerän
7. Takapyorä

8. Pohjalevy

9. Etupyöra

10. Moottorin suojus
11. Alempi kahva
12. Johdonpidike
13. Kytkinkahva
14. Takapyoransuojus
15. Takapyorä

16. Takapyörän tuenta

17. Etupyörän suojus

18. Etupyöra
19. Etupyörän tuenta
20. Takakansi
21. Tason ilmaisin
22. Merkkivalo

PEREHDY RUOHONLEIKKURIN TOIMINTAAN

Lue tãmä kayttöohje huolellisesti ja noudata suositeltuja turvallisuusohjeita ennen ruhonleikkuriŋ kaytöa, kaytön aikana sekā kaytön jälkeen. Kun noudat naita yskinkertaisia ohjeta, ruhonleikkuri pysyy hyvässa kunnossa. Perehdy ruhonleikkuri sãatiin, ennen kuin ryhdyt kayttamän sita. Varmista ennen kaikka, etta oasaat pysäytäau ruhonleikkuri hatatilanteessa. Säilytã tãmä kayttöohje ja muu ruhonleikkuriin liittyvã materiaali tulevaarvateta varten.

1. TUOTTEESEEN MERKITYT SYMBOLIT

Lue tāmā oobjekirja huolellisiesti, ennen kuin kayṭt ruohonleikkurja, ia sāyītā sitā turvallissesa paikkasa tulevaa tarvetta varten.

Pida sivulliset loitolla.

Varo terávia teria.

Irrota laite sähköverkosta aina ennen huoltotoimenpiteiden aloittamista tai jos johto on viallinen.

Pidä virtajho to poissa terien ulottuvila.

TURVALLISUSSYMBOLI: Merkkinä varoituksesta. Voidaan kättäa yhddessa muiden symboli tai kuvien kanssa.

KAKSINKERTAISESTIERISTETTY

Ruohonleikkuri on kaksinkertaisesti suojaeristetty.

Tämā tarkoṭtaa, etta kaikku ulkoiset osat on sahköeristetty virransyötosta. Eristys on touteittu sahköisten ja mekaanisten osien välille sijoiitetulla lisäeristekerrocksella.

Näden turvaohjeiden tarkoituksena on kiinnittä käytäjan huomio mahdollisin vaaratekijöihin.

Turvallisuussymboleihin ja niiden selityksiin tulee kiinnittaa asiianmukaista huomiota. Turvallisuutta koskevat varoitukset eivat itsessaan poista vaaroja. Ohjeet tai voriitukset eivat korvaa onnettomuksien ehkaisemiseksi tehtavià varotomia.

VAROITUS: Turvallisutta koskevien varoitusten

huomiotta jattaminen voi johtaa vakaviin
henkilovahinkoihin. Noudattamalla turvallisuosohjeita
pienennat tulipalo-, sahkoisku- ja loukkaantumisriskiä.
Sälytä tämä käyttoöhje ja tarkista siīturvaohje
tarviittaessa. Opasta muita käytäjä tyokalun käytössa käytöppaan ohjeiden mukaan.

VAROITUS: Tämä laite tuottaa toimiessaan

sähkomagneettisen kentän. Tämä kenttä voi tietyissä oloissa hairitta aktivisia tai passivisia läketieteellisia apuvalineita. Vakavan vammautumisen tai jopa kuoleman vaaran takusa suositemek, etta tällaisia apuvalineita kayttavat henkilövarmistavat enn nen tämä laitteen kayttamista läkarittäan tai apuvalineensa valmistajalta, etta laitteen kayttäminen on turvallista.

VAROITUS: Mitä tahansa työkalua käytettaessä

on mahdollista, etta kayttajän silmiin lentä vieraseseinita, jotka voivat aiheuuttaavakavan silmävaurion. Ennen kuin aloitat tykalun kayttamisen, pue sivusuojilla varustetut suojalasit paallesi tai kayta kasvosuojusta tarvittaessa. Suosittelemme kasvot peittavaa suojsta silmaliasien paallä kayettäväksi tai ravallisia sivusuojilla varustettuja suojalaseja.

1) Lue ojeet huolellisesti. Perehdy laitteen saatimiin ja asianmukaiseen kayttoon.
2) Ala anna lasten tai naihin ohjeisiin perehymattomien henkiloiden kaytttaa ruhonleikkuria. Paikailisissa maarayksissaa saatetaan asettaa laitteen kaytolle vahimmaisikaraja.
3) Ruohonleikkuria ei saa koskaan kayttä, kun lähistöll on muita henkilöitä (etenkin lapsia) ja lemmikkieläimiä.
4) Muista, étta käytäjä vastaa tapaturmista tai vahingoja, kotka hän aiheuttaa muille ihmisille tai heidān omaisuudelseen.

5) Kāyta ruhoa leikatessasi aikana aina tukevia jalkineita ja pitkia housuja. Alā kāyta laitetta paljain jaloin ta tsi sandaalit jalassa.
6) Tutki leikattava alue huolellisesti ja poista kaiki sellaiset esineet ja kappaleet, jotka voivat sinkoutua ruhonleikkurista.
7) Tarkista ennen käytöa silmamaäraisesti, etta terat, terien pultit ja leikkuuyskko eivat ole kuluneet tai vaurioituneet. Vaihda kaiki roviittuneet tai kuluneet terat ja ruuvit yhdellä kertaa.
8) Leikkaa vain päävinvalossa tai kirkkaassa keinovalossa.
9) Välta märän numikon leikkaamista mahdollisuksien mukaan.
10) Varmista aina tukeva jalansija, kun leikkaat nummikkoa rinteessä.
11) Kävele, alä juokse.
12) Leikkaa nurmikko rinteessä aina poikittaissuuntaan,
älä koskaan yös ja alas.
13) Ole erityisen varovainen vaihtaessasi suuntaa rinteissä.
14) Älä leikkaa nurmikkoa liian jyrkissä rinteissä.
15) Ole erityisen varovainen käntäessäti tai vetäessäri ruhonleikkuria itseäsi kohti.
10) Pysāyā tera, Jos ruhonleikurkia on tarpeen kallistaa ruhottomia alueita yilitetäessä, seksa siloin, kun siirrata sit leikattavalle nirmaiueelle ja takaisin.
17) Alä koskaan kāytä ruhonleikkuria, sosuojukset ovat vioittuneet tai jos turvalitteet, kuten kivisuojar ja/tai ruhonkeräimet, eivat ole paikallaan.
18) Käynnistä moottori ohjeiden mukaisesti ja pidä jalkasi poissa terien ulottuvilta.
19) Alä kallista ruohonleikkuria moottorin käynnistyksen aikana, elle se ole käynnistyksen kannalta iavan välttamätontä. Jos kallistaminen on välttamötntä, kallista leikkuria mahdollisimman vaḥān ja kohota vain käytträjan nahden kauimpicana olevaa puolta.
20) Alä kaynnistä moottoria seisoessasi poistokourun edessä.
21) Älä pane käsiäsi tai jalkoasi pyörivien osien alle tai lahelle. Jätä poistoaukko aina esteettömäksi.
22) Älä nosta tai kuljeta ruohonleikkuria moottorin käydessa.
23) Sammuta moottori ja irrota pistoke

• ennen tutkeumien selvittämista tai kourun puhdistamista
• ennen ruohonleikkurin tarkastamista, puhdistamasta tai kunnossapitoa
• laitteen osuttua vierasesineeseen. Tarkasta ruohonleikkuri vauroiden varalta ja korjaa mahdoliset viat, ennen kuin kaynnistat sen uudelleen.
• jos ruohonleikkuri alkaa täristä epanormaalisti (tutki heti tärinān syy).

24) Pysäytä ruohonleikkuri

• aina, kun poistut ruohonleikkurin luota.

25) Varmista leikkurin käytöturvallinen kunto tarkistamalla, etta kaiki mutterit, pultit ja ruuvit ovat tiukasti kiinni.
26) Tarkasta ruohonkeräin säännöllisesti kulumisen ja vaurioiden varalta.
27) Vaihda kuluneet tai vioittuneet osat turvallisuussyistä.
28) Alä kāytä ruhonleikkuria, jos sen johdot ovat viottuneet tai kuluneet.

29) Ålä kytke vioittunutta johtoa virtalähteeseen tai kosketa vioittunutta johtoa, ennen kuin se on kytketty irti virtalähteesta. Vioittunut johto saattaa muodostaa kosketuksen jännitteisin osii.
30) Älä kosketa teräa, ennen kuin kone on irrotetu virtalahteestä ja terä on täysin pysähtynyt.
31) Pida jatkojohdot poissa teran ulottuvilla. Tera voi vauroiottaa johtoja ja muodostaa kosketuksen jannitteisiin osii.
32) Katkaise virta (eli irrota pistoke pistorasiasta)

• kun poistut koneen luota
• ennen tukoksen selvittämista
• ennen laitteen tarkastamista, puhdastamista tai kunnossapitoa
• laitteen osuttua vierasesineeseen
• aina, kun kone alkaa tärista epanormaalisti.

33) Lapsia tuee pitäa silmällä, jotta he eivat päase leikkimän laitteella.
34) Tämä laite ei ole tarkoitettu lasten tai sellaisten henkilöiden kaytettäväksi, joiden fyysiset, sensoriset tai henkitet kyvtTai kokemuksen tai tiedon puute estavat heita kayttamasta laitetta turvallisesti, elleidan turvallisuustestaan vastaava henkilo valho heita tai opasta heita laitteen kaytössä.
35) Jos virtajoho on vioittunut, se on korvattava valmistajalta tai huoltolikkeestä saatavalla erikoisjohdolla.
36) Laitteen turvallissesa kaytossa on huomattava, etta laitteseen on susoiteltavaa liittaa jannosvirtalaite,jonka laukaisuvirta on eniataan 30mA
37) Varo laiteen saatamisen aikana, etteivat sormesi jä pyörivien terien ja laitteen kiinteiden osien valiin.
38) Anna laitteen aina jäahtyä riittävasti ennen sen siirtämistä varastoon.
39) Kun huollat terä, muista, etta vaikka virta on katkaistu, terät voivat silti liikkua.
40) Kuluneet tai vaurioiTuneet osat on vaihettava turvallisuussyistä. Käytä vain aitoja varasaia ja tarvikkeita.
41) Varo laitteen säätamisen aikana, etteivat sormesi jä pyörivien terien ja laitteen kiinteiden osien vällin.
42) Tarkista ennen käytö, ette virtajohdossa tai jatkojohdossa ole merkkejä viottumisesta tai kulumisesta. Jos johto vioittuu käytön aikana, irrota pistoke pistorasiasta valittomästi. ALÄ KOSKE JOHTOON, ENNEN KUIN PISTOKE ON IRROTETTU PISTORASIASTA. Alä käytä laitetta, jos johto on vioittunut tai kulunut.
43) Vioittuneen virtajohdon saa onnettomouksien välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaavan patevydyden omaava henkilö.

3. OSIEN KUVAUS (kuva 1)

4. TEKNISET TIEDOT

Mali:	ELM3311	ELM3711
Nimellisjännite:	230 V~	230 V~
Nimellistaajuus:	50 Hz	50 Hz
Nimellisteho:	1 100 W	1 300 W
Pyörismisnopeus kuormittamattomana:	2 900/min	2 900/min
Leikkausleves:	330 mm	370 mm
Taattu äänitehotaso:	96 dB (A)	96 dB (A)
LpA (SPL) kätttäjan tasolla:	75,4 dB (A), K=3 dB (A)	77,6 dB (A), K=3 dB (A)
Taattu tärinätaso:	0,672 m/s², K=1,5 m/s²	0,917 m/s², K=1,5 m/s²
Ruohonkerämen tilavuus:	27 L	35 L
Nettopaino:	13,1 kg	14,9 kg
Nestesuojaus:	IPX4	IPX4
Korkeuden säätö:	20/40/55 mm, 3 säätöä	20/40/55 mm, 3 säätöä

5. KOKOAMINEN

5-1 PYÖRÄN ASENTAMINEN

Työnnä etu- ja takapyörän suojuksen aksei pyörän lapi ja kierra se pyörän tuennan reikään. (kuva 2)

VAROITUS: Kaikkien pyörien pitäa olla samalla

korkeudella.

5-2 TAITTUVAN KAHVAN ASENTAMINEN

A) Sovita alemmat kaskahvat pohjalevyssa oleviin reikiin ja kiinnitä ne sitten mukana toimitetulla ruuvilla. (kuva 3, kuva 4, kuva 5)
B) Kytke ylempi ja alempi kahva toisiinsa lukitusvivulla. (kuva 6, kuva 7)
C) Aseta johto kahvan akselin päälle. Kiinnitä se johdon pitimellä alemman kahvan kesik Kohdan ympärille siten, etta johto tulee kahvan ulkosivulle. Muussa tapaukssessa johto voi joutua pristutuksiin takakantta avattaessa/suljettaessa. (kuva 8)

5-3 RUOHONKERÄIMEN ASENTAMINEN

1. Kiinnitys: Nosta takakantta ja kiinittä ruohonkeräin leikkurin taakse. (kuva 9, kuva 10, kuva 11)
2. Irrotus: Tartu takakanteen, nosta se ylös ja irrota sitten ruhonkeräin.

Ruohonkerämen päälä on tason ilmaisin, joka osoittaa, onko keräin tyhja vai täysi (kuva 12A, kuva 12B):

• Tason ilmaisin nousee ylos,Jos kerain ei ole taynnaleikkaamisen aikana. (kuva 12B)
• Jos kerän on täynna, ilmaisin laskeutuu alas. Jos niin tapahtuu, lopeta leikkaaminen heti ja tyhjennä kerän. Tarkista, että kerän on puhdas ja sen verkko ole tutkeutunut. (kuva 12A)

TÄRKEAA

Jos ilmaisimen aukko on hyvin likainen, ilmaisin ei nouse ylos. Puhdista silloin ilmaisimen aukko viypymatta.

6. LEIKKAUSKORKEUDEN SÄTÄMINEN

Leikkauskorkeutta säädetään kiinnittämllä pyörät sopiviin reikiin.

Kaikkien pyörien pitäa olla samalla korkeudella.

Korkeudeksi (teran korkeudeksi maanpinnasta) voi sataa 20-55 mm (kolme asentoa). (kuva 13)

Matalin asento: 20 mm (asento (1)), keskimmäinen asento: 40 mm (asento (2)), korkein asento: 55 mm (asento (3)).

VAROITUS: Irrota sahkjohto virtalähteesti.

VAROITUS: Säädä korkeutta vasta sitten, kun

tera on pysahtnyt.

7. TURVALLISUUSOHJEET

a) Varmista aina, etta kivisoja tai ruohonkerän on asianmukaisesti kiinnitety.
b) Pysäytä moottori ennen ruohonkerämen irrottamasta tai leikkauskorkeuden saatämsta.
c) Poista ennen leikkaamista numrikolta kaikki vierasesineet, jotka voivat sinkoutua ruohonleikkurista. Tarkkaile ymparistoa leikkaamisen aikana ja poista mahdolliset huomaamatta jaaneet vierasesineet. (kuva 14)
d) Älä koskaan nosta ruohonleikkurin takaoaa moottoria käynnistettäessä tai normalin käytön aikana. (kuva 15)
e) Åla koskaan työnnä kattäsi pohjaleyn alle tai takana olevaan poistokouruun moottorin käydessä. (kuva 16)

8. KÄYNNISTYS

Varmista ennen ruhonleikkurin kytkemistä
sähköverkkoon, etta verkon jännite on 230 V ~ 50 Hz.
Kiinnitä jatkojohto johdonpidikkeeseen ennen
ruhonleikkurin käynnistämista. (kuva 17)
Kun ruhonleikkuriin on kytketty virta, merkkivalo syttyy. (kuva 18)

Käynnistä moottori seuraavassa kerrotulla tavalla. (kuva 19)

a) Paina turvakosketinta (1).
b) Pida samalla samalla kytkinkahvaa (2) puristettuna.

Työnnä ruohonleikkuria, kun moottori on käynnissä.

Moottori pysahtyy, kun vapautat kytkinkahvan.

HUOMIO: Tera alkaa pyoria heti, kun moottori

kaynnistetaan.

VAROITUS: Leikkuuterät jatkavat pyörimistä

moottorin sammuttamisen jälkeen.

9. TERÄ

Tera on valmistetu puristetusta teraslevysta. Se on tarpeen hioa saannollisin valiajoin (hiomalaikalla).

Varmista, etta tera on tasapainossa (tasapainottamaton tera alheuttaa vaarallsta tarinaa). Tarkista tasapaino asettamalla keskireikään pyorea tanko ja tukemalla tera vaaka-asentoon. (kuva 20) Tasapainotettu tera pysyy vaaka-asennossa. Jos tera ei ole tasapainossa, painava pää kiertyy alaspain. Teroita painava pää uudelleen, kunnes tera on tasapainossa. (kuva 21) Irrota tera (2) avamalla teran ruvu (3). (kuva 22, kuva 23, kuva 24) Tarkasta tuulettimen (1) kunto ja vaihda mahdolliset vioittuneet osat. (kuva 22)

Varmista uudelleenkokoamisen yhteydessä, etta leikkaavat särmat osoittavat moottorin pyörimissuntaan. Terän ruuvin (3) kirstysmomentti on 20-25 Nm.

VAROITUS: Vaihda tera huollettaessa

ainoastaan seuraaviin: MAKITA 263001422 (ELM3311-malli) ja MAKITA 263001414 (ELM3711-malli).

10.JATKOJOHDOT

Käytä vain tavalliseen ulkokäyttoön tarkoitettuja
jaktojohtja, joiden poikkipinta-ala on vähintään 1,0 mm².
Tarkista ennen käytöä, etta virta- ja jatkojohdoissa ei näy
merkkejä vauroiosta. Katkaise virta, jos johdossa nakyö
merkkejä viottumisetaa tai ikaantymisetä. Jos johto
viottuu käytö n aikana, irrota pistoke pistorasiasta
valittomasti. ALÄ KOSKE JOHTOON, ENNN KUIN
PISTROKE ON IRROTETTU PISTORASIASTA. Alä käytä
laitetta, jos johto n viottunut tai kulinut. Pida jatkojto
poissa leikkuuterien ulottuvila.

VAROITUS: Varmista, etteivat ilmanvaihtoaukot

tukkeudu.

11. HUOLTO JA KUNNOSSAPITO

VAROITUS: Irrota aina virtajohto pistorasiasta nitaan huoIto- tai puhistustoimenpiteita.

Ala suhkuta laitetta vedellā. Veden sisaanpaäsy voi tuhota kytkin-pistokeyksikön ja sahkömoottorin. Puhdista laite kankaalla, harjalla tms.

Asiantuntijan tekemā tarkastus on tietyissā tapauksissa välttamätón. Åla tee ice minkäänlaisia sātōjā, vaan ota yhteys Makitan valtuutettuun huoltolikkeesen seuraavissa tilanteissa:

a) Ruohonleikkuri osuu kovaan esineeseen.
b) Moottori pysahtyy yllattäen.
c) Tera on vaantynyt (alä suorista itse).
d) Moottorin aktsei on vaantnyt (alä suorista itse).
e) Johdon kytkeminen aiheuttaa oikosulun.
f) Rattaat vauroituvat.
g) Kiilahihna on vialinen.

12. VIANMAÄRITYS

VAROITUS: Irrota aina virtajoho pistorasiasta ja

odota, etta leikkuri pysahtyy, ennen kuin teet mitaan huolto- tai puhistustoimenpiteita.

Vika	Korjaava toimenpide
Moottori ei käy	Tarkista virtajohto. Käynnistä lyhyellä numrikolla tai kohdassa, joka on jo leiikuttu. Puhdista poistokouru/runko. Terän pitää pyörä vapaasti. Korjaa leikkauskorkeus.
Moottorin teho laskee	Korjaa leikkauskorkeus. Puhdista poistokouru/runko. Teroituta tai vaihdata leikkuuterä valtuutetussa huoltoliikkeessä.
Ruohonkeräin ei täty	Korjaa leikkauskorkeus. Anna nurmikon kuivua. Teroituta tai vaihdata leikkuuterä valtuutetussa huoltoliikkeessä. Puhdista ruohonkerämen rītilä. Puhdista poistokouru/runko.
Pyöräveto ei toimi	Sääda taipuisaa vajeria. Tarkistuta kilahihna/rattaat valtuutetussa huoltoliikkeessä. Tarkista, ettei vetopyörissä ole vaurioita.

HUOMIO: Viat, joita ei pystytä korjaamaan tämän

taulukon avulla, on annettava Makitan valtuutetun huoltolikkeen korjattaviki.

13. YMPÄRISTÖYSTÄVÄLLINEN HAVITTÄMINEN

Sahko- ja elektroniikkalaiteromua koskevan EU-direktiavin 2002/96/UY ja sen maakohtaisten sovellusten mukaisesti kaytetyt sahkötyokalut on toimitettava erillisi keräyspisteisin ja ohjattava

ymparistoystavlliseen kierratykseen.

Vaihtoehtoinen havittäminen: Jos sähkötyokalun omistaja ei palautyokalua valmistajalle, hän vastaa sent toimitamisesta asianmukaseen keräyspisteeseen, josta laite käsitetään kierräytstavarten kansallisten kierrätslakien ja -maäräysten mukaisesti.

Yllä sanottu ei koske lisavarusteita ja tyokaluja, joissa eie ole sahkö- tai elektroniikkaosia.

Koskee vain Europan maita

EY-vaatimustemmukaisuusvakuutus

Vastuullinen valmistaja Makita Corporation ilmoittaa

vastaavansa siitä, etta seuraava(t) Makitan

valmistama(t) kone(et):

Laitteen tunnistetiedot: Ruohonleikkuri

Mallinro/typppi: ELM3311, ELM3711

Tekniset tiedot: Katso luku 4 "TEKNISET TIEDOT" ovat

sarjavalmisteisia ja

tayttavat seuraavien eurooppalaisen direktiivien

vaatimukset:

2004/108/EY, 2006/42/EY, 2000/14/EY & 2005/88/

EY, 2006/95/EY

ja että ne on valmistetu seuraavien standardien tai

standardoitujen asiakirjojen mukaisesti:

EN 60335, EN 62233, EN 55014, EN 61000

Teknisend dokumentaion yllapidosta vastaa:

Makita International Europe Ltd.,

Direktivissä 2000/14/EY edellytety

vaatimustemmukaisusarviointi tehtiin liitteen VI

mukaisesti.

Ilmoitetti laitos:

Mitattu aanitehotaso: 87,7 dB (A)

Taattu aänitehotaso: 96 dB (A)

Malli: ELM3711

Mitattu aänitehotaso: 91,0 dB (A)

Taattu aänitehotaso: 96 dB (A)

1. 1. 2012

Tomoyasu Kato

Johtaja

Makita Corporation

Sisestage esi- ja tagaratta katte telg rattasse ja seejärel kruvige ratta toendis olevasse auku. (Joon. 2)

Kui taseemeindikaatoriava paiknemiskoht on vaga maardunud, sis taseemeindikaator ei puhu uls. Sellisel juhul pustage kohe taseemeindikaatori avapaiknemiskohta.

6. LOIKEKÖRGUSE REGULEERIMINE

HOIATUS: Löikesade jätkab pörlemist ka

pārast mootori valjalulitamist.

9. LOIKETERA

Löiketera on valmistatud stantsitud terasest. Sellen materjal voimaldab lóiketera sageli teritada (lihvmiskettaga).

Kandke hoolt, et liketera oleks alati balansis (tasaalustamata liketera voib pohjustada ohtlikku vibreeirmist). Tasakaalustatuse kontrollmiseks sisestage ummargune varlas labi liketera keskmine auga je hoidke varrast horisontaalsett. (Joon. 20) Tasakaalustatud liketera jäab horisontaalseks. Kui liketera ei ole tasakaalustatud, hakkab raskem ots allapoole vajuma. Teritage raskemotsa uuesti, kuni liketera jäab tasakaalu. (Joon. 21) Liketera (2) eemaldamiseks keerake liketera kruvi (3) lahti. (Joon. 22, joon. 23, joon. 24)
