Terméktípus	Laptop (notebook)
Márka	Dell
Modell	Latitude D400
Méretek (h. x sz. x m.)	278 x 229 x 27 mm
Súly	Körülbelül 1,5 kg
Processzor	Intel Pentium M (1,7 GHz-ig)
RAM memória	2 GB DDR-ig
Merevlemez	80 GB HDD-ig (2,5 hüvelyk)
Kijelző	12,1 hüvelyk, felbontás 1024x768
Grafikus kártya	Intel Extreme Graphics 2 (integrált)
Tápellátás	6 cellás lítium-ion akkumulátor (kb. 3 óra üzemidő)
Portok	2x USB 2.0, VGA, RJ-45, RJ-11, dokkoló állomás csatlakozó
Kapcsolat	Wi-Fi 802.11b/g (opcionális), Bluetooth (opcionális)
Operációs rendszer	Windows XP Professional (ajánlott)
Főbb funkciók	Mobilitás, dokkoló állomás, SmartCard olvasó (opcionális)
Karbantartás és tisztítás	Száraz, puha ruhával tisztítani; kerülje a folyadékokat
Biztonság	Kensington zár, BIOS jelszó, ujjlenyomat-olvasó (opcionális)
Pótalkatrészek és javítás	Elérhető: akkumulátorok, meghajtók, memória; online szerviz útmutató
Általános információk	Üzleti laptop a Latitude sorozatból, 2003-ban bevezetve

Gyakran ismételt kérdések - Latitude D400 DELL

Hogyan frissítsem a BIOS-t a Dell Latitude D400-ban?

A BIOS frissítéséhez töltse le a legújabb verziót a support.dell.com oldalról, hozzon létre egy rendszerindító CD-t vagy pendrive-ot, és indítsa el a számítógépet a médiáról. Kövesse a képernyőn megjelenő utasításokat.

Hogyan cseréljem ki az akkumulátort a Latitude D400-ban?

Kapcsolja ki a számítógépet és húzza ki a tápegységet. Csúsztassa el a reteszt a ház alján az akkumulátor kiszabadításához. Vegye ki a régi akkumulátort, és helyezze be az újat, amíg kattanást nem hall. Kapcsolja be a számítógépet.

Miért melegszik túl a Latitude D400-am?

A túlmelegedést okozhatja por a ventilátorban vagy száraz hővezető paszta. Tisztítsa meg a ventilátort sűrített levegővel, és fontolja meg a hővezető paszta cseréjét a processzoron.

Mekkora a maximális merevlemez méret, amit a Latitude D400 támogat?

A Latitude D400 2,5 hüvelykes, 9,5 mm vastag merevlemezeket támogat. A maximális méret 80 GB (specifikáció szerint), de az újabb SSD meghajtók korlátozásokkal működhetnek.

Hogyan csatlakoztassak külső monitort a Latitude D400-hoz?

Használja a számítógép hátulján lévő VGA (DE-15) portot. Csatlakoztassa a monitort, majd nyomja meg a Fn + F8 billentyűkombinációt a kijelző mód váltásához (csak laptop, csak külső, kiterjesztett stb.).

Telepíthetek Windows 10-et a Latitude D400-ra?

Hivatalosan a Dell nem támogatja a Windows 10-et ehhez a modellhez. Azonban egyes felhasználók arról számolnak be, hogy telepíthető, de a teljesítmény gyenge lehet a korlátozott RAM és processzor miatt.

Hogyan tisztítsam meg a billentyűzetet a Latitude D400-ban?

Kapcsolja ki a számítógépet. Használjon sűrített levegőt a billentyűk közötti por eltávolításához. A billentyűk felületéhez használjon enyhén nedves ruhát (túl sok víz nélkül). Ne öntsön folyadékot.

Milyen típusú RAM memória való a Latitude D400-ba?

A számítógép DDR (PC2700) memóriát használ SO-DIMM formátumban. Maximum 2 GB (két foglalat). Ajánlott két egyenlő kapacitású modult telepíteni.

Hogyan állítsam vissza a BIOS jelszót a Latitude D400-ban?

Ha elfelejtette a jelszót, megpróbálhatja eltávolítani a CMOS elemet az alaplapon. Nyissa ki a számítógépet, húzza ki a CMOS elemet 30 másodpercre, majd tegye vissza. A jelszó visszaáll.

Támogatja a Latitude D400 a dokkoló állomást?

Igen, a D400 modell kompatibilis a Dell D/Port dokkoló állomással. Az állomás további portokat és lehetőséget biztosít külső eszközök csatlakoztatására.

HASZNÁLATI ÚTMUTATÓ Latitude D400 DELL

Rendszerinformációs kézikönyv

Rendszerinformációs kézikönyv

Modell: PPT

Megjegyzések, figyelmeztetések és óvintézkedések

MEGJEGYZÉS: A MEGJEGYZÉSEK a számítógép biztonságosabb és hatékonyabb használatát elősegítő fontos tudnivalókat tartalmaznak.

FIGYELMEZTETÉS: A FIGYELMEZTETÉSEK a hardvereszközökre veszélyes, illetve esetleg adatvesztést okozó problémákra hívják fel a figyelmet, és tájékoztatnak a problémák elkerülésének módjáról.

FIGYELEM: Az ÓVINTÉZKEDÉSEK esetleges tárgyi és személyi sérülésekre, illetve életveszélyre hívják fel a figyelmet.

Rövidítések és betűszók

A rövidítések és betűszók teljes listája a Felhasználói kézikönyvbenolvasható (a kézikönyv megjelenítéséhez az operációs rendszertől függően kattintson duplán az Asztalon található User's Guide (Felhasználói kézikönyv) ikonra, vagy kattintson a Start gombra, majd a Help and Support Center (Súgó és támogatás) menüpontra, végül a User and system guides (Felhasználói és rendszerkézikönyvek) parancsra).

A jelen dokumentum tartalma előzetes figyelmeztetés nélkül megváltozhat. © 2003 Dell Computer Corporation. Minden jog fenntartva.

A Dell Computer Corporation előzetes írásos engedélye nélkül szigorúan tilos a dokumentumot bármiféle módon sokszorosítani.

A szövegben használt védjegyek: A Dell, a DELL embléma, a Latitude és a TrueMobile a Dell Computer Corporation védjegye. A Bluetooth a Bluetooth SIG, Inc. védjegye, és azt a Dell Computer Corporation licenc alatt használja. A Microsoft és a Windows a Microsoft Corporation bejegyzett védjegye. Az Intel, a Pentium és a Celeron az Intel Corporation bejegyzett védjegye. Az EMC az EMC Corporation bejegyzett védjegye.

A dokumentumban egyéb védjegyek és védett nevek is szerepelhetnek, amelyek a védjegyet vagy nevet bejegyeztető cégre, valamint annak termékeire vonatkoznak. A Dell Computer Corporation kizárólag saját védjegyeiért és bejegyzett neveiért vállal felelősséget.

Modell: PPT

1. március P/N 0T842 Rev. A00

Tartalom

ÓVINTÉZKEDÉS: Biztonsági óvintézkedések 131

Általános....131

Tápellátás 132

Akkumulátor 133

Légi közlekedés 134

Elektromágneses kompatibilitási utasítások 134

A számítógép használata során 135

Ergonómiai szokások a számítógép előtt ..... 136

A számítógép szerelése közben 136

Védelem elektrosztatikus kisülés ellen ..... 137

Az elhasznált akkumulátorok elhelyezése 138

Információforrások és egyéb segédanyagok 139

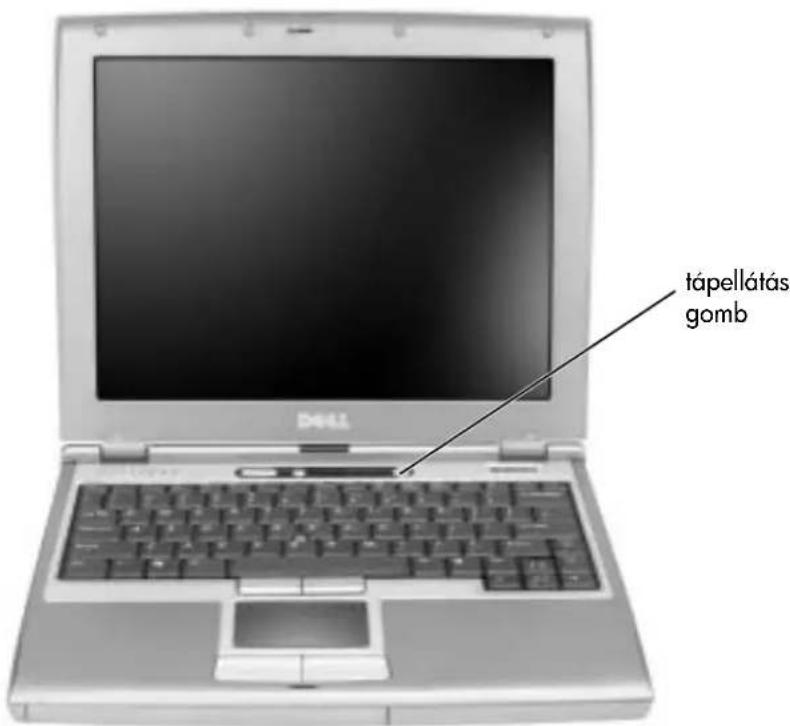

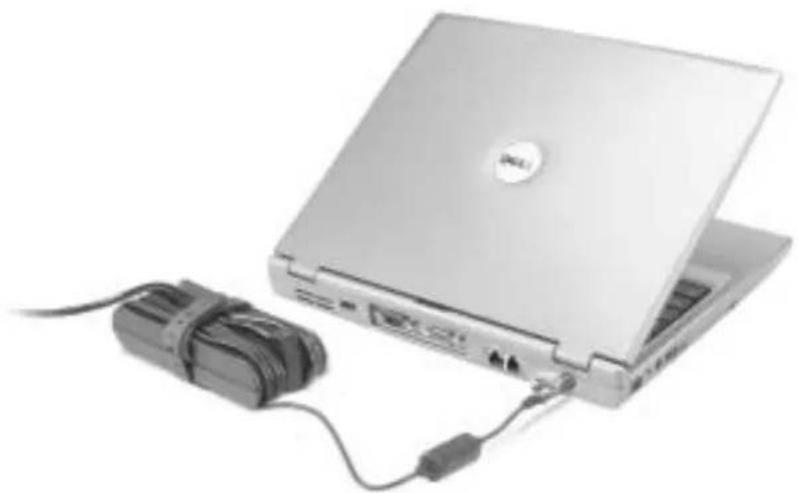

A számítógép üzembe helyezése 141

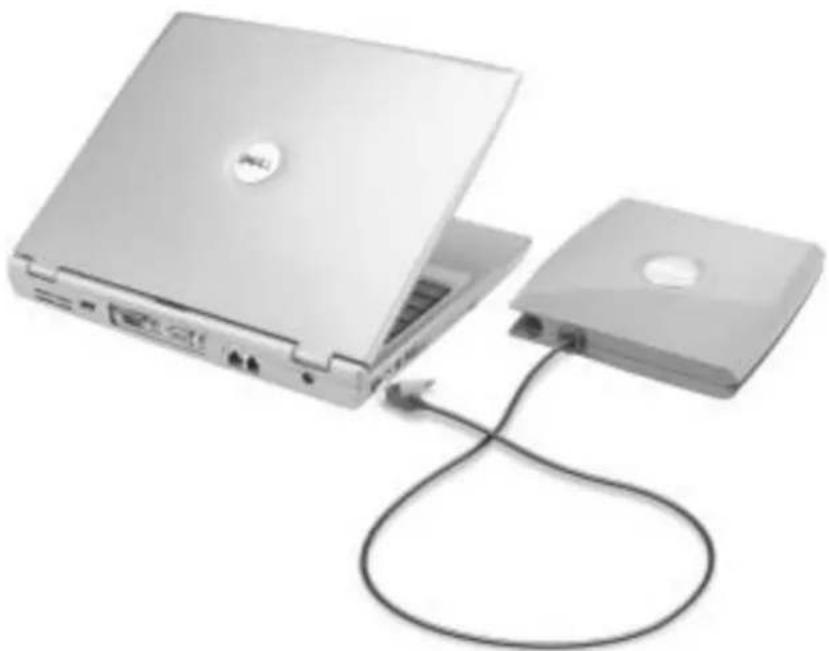

A Dell D/Bay csatlakoztatása 142

Számítógépéről 144

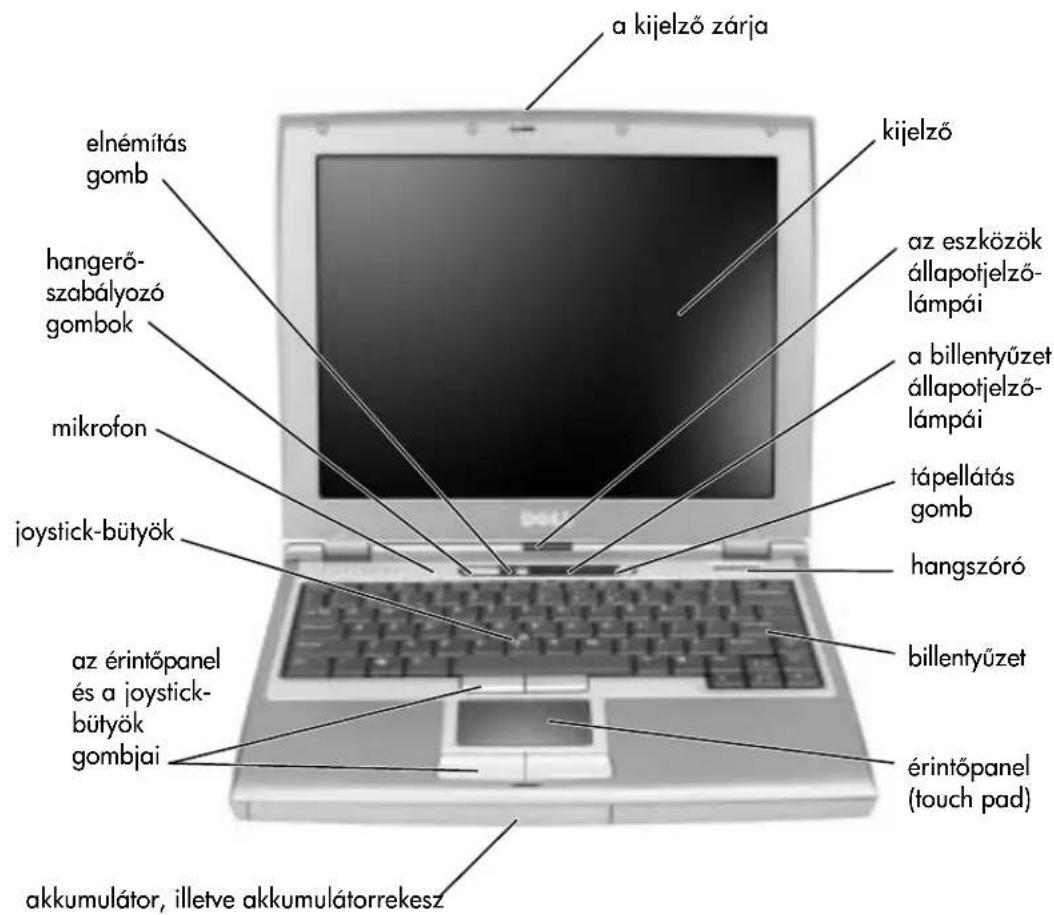

Elölnézet 144

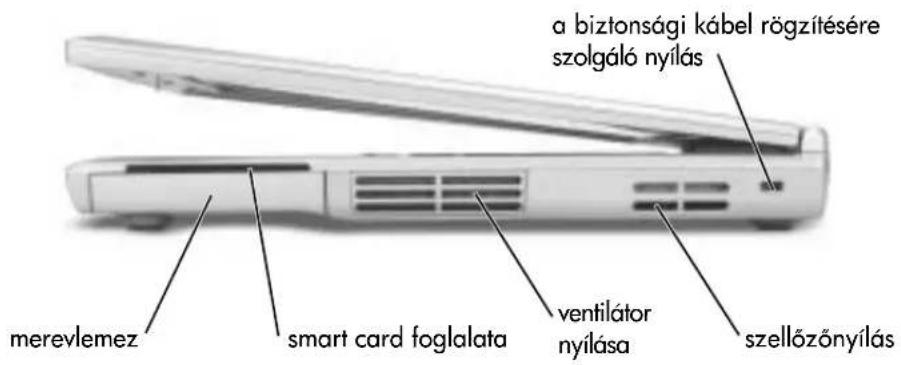

Bal oldali nézet 145

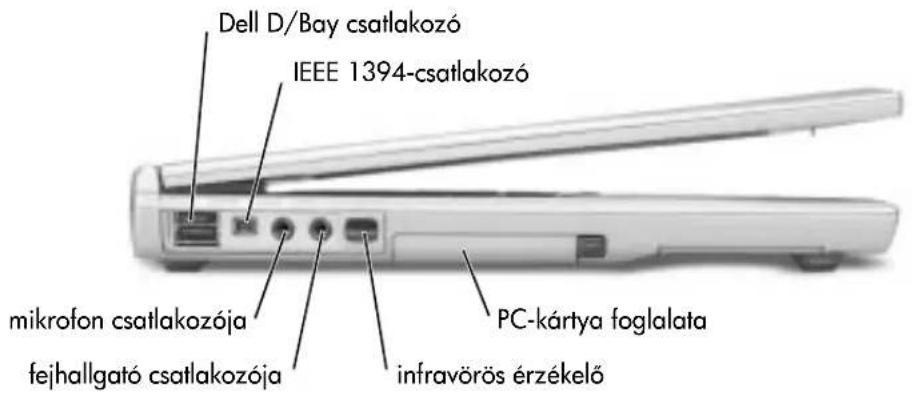

Jobb oldali nézet 145

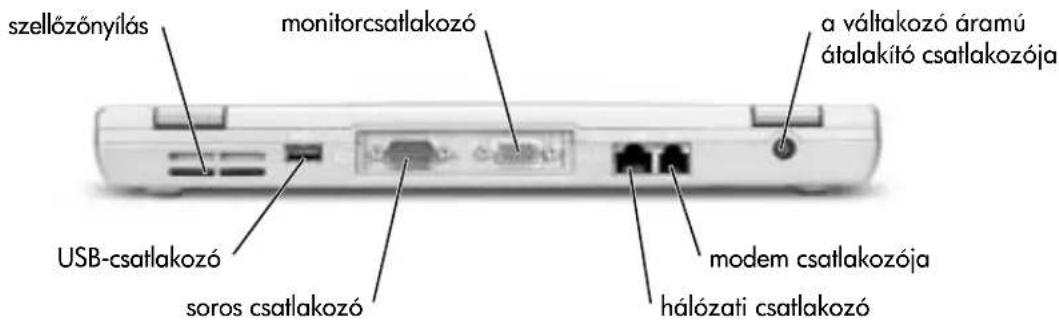

Hátulnézet 146

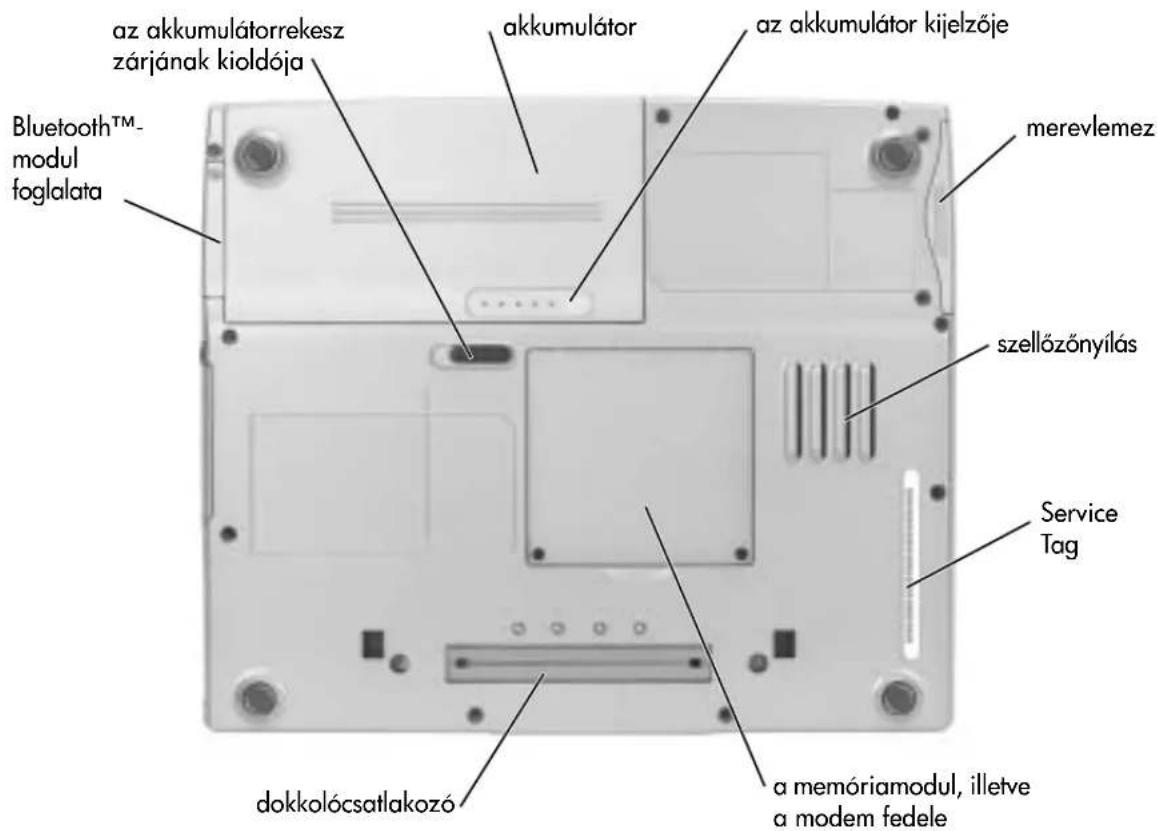

Alulnézet 147

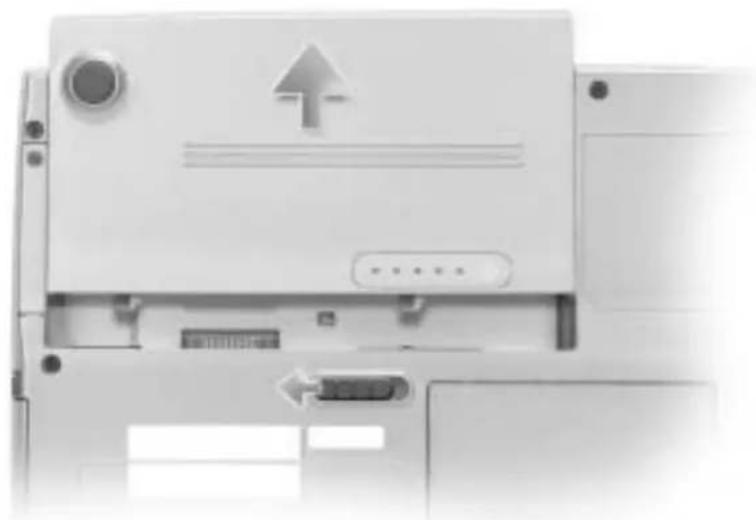

Az akkumulátor eltávolítása 147

Az akkumulátor behelyezése 148

A Dell Diagnostics program futtatása 149

Szabályozó rendelkezések 152

ÓVINTÉZKEDÉS: Biztonsági óvintézkedések

A számítógép és a munkakörnyezet esetleges károsodásának, illetve a személyi sérülés elkerülése végett tartsa be az alábbi biztonsági irányelveket.

Általános

• Ne próbálja a számítógépet önállóan javítani, hacsak nem szakképzett szerviztechnikus. Mindig tartsa be a telepítési utasításokat.
• Amennyiben a váltakozó áramú átalakítóhoz hosszabbítót használ, ellenőrizze, hogy a hosszabbítóhoz csatlakozó eszközök összesített névleges áramfelvétele nem haladja-e meg a hosszabbító maximális terhelhetőségi szintjét.
• A számítógép szellőző- és egyéb nyílásait soha ne tömje el, a nyílásokon semmit ne dugjon be, mert ez rövidzárlatot okozhat a belső alkatrészekben, és így tűzhöz vagy áramütéshez vezethet.
• Működés közben ne tartsa a számítógépet rosszul szellőző helyen, például becsukott táskában. Megfelelő szellőzés hiányában károsodhat a számítógép vagy tűz keletkezhet.
• A számítógépet tárolja radiátortól és egyéb hőforrástól távol. Ne helyezzen semmit a szellőzőnyílások útjába. Lehetőleg ne legyen papír a számítógép alatt, és ne helyezze a számítógépet zárt fali szekrénybe, ágyra, kanapéra vagy szőnyegre.
• Amikor a számítógépet a váltakozó áramú átalakítóról működteti, vagy tölti az akkumulátort, helyezze az átalakítót jól szellőző helyre, például az asztal tetejére vagy a földre. Soha ne takarja le az átalakítót papírral vagy a szellőzést gátló bármilyen egyéb tárggyal. Használat közben soha ne tartsa az átalakítót a hordtáskában.
• Az átalakító rendeltetésszerű használat közben nagyon felmelegedhet, ezért legyen óvatos, amikor használat után vagy működés közben megfogja.
• Soha ne használja hordozható számítógépét úgy, hogy annak alja hosszabb ideig közvetlenül csupasz bőréhez érjen, mivel az akkumulátortöltő aljának hőmérséklete szokásos körülmények között is megemelkedik (különösen hálózati tápellátás esetén), és ez egy idő után kellemetlen érzést, vagy akár égési sérülést is okozhat.
• Ne használja a számítógépet nyirkos, nedves környezetben, például fürdőkád, mosdó vagy medence mellett, illetve nyirkos pincében.

ÓVINTÉZKEDÉS: Biztonsági óvintézkedések (folytatás)

• Amennyiben a számítógéphez integrált vagy cserélhető (PC-kártyás) modem is tartozik, vihar közeledtekor húzza ki a modem kábelét, hogy kiküszöbölje a villámlás okozta, telefonvonalon keresztül terjedő áramütés előfordulásának lehetőségét.
• Az áramütés elkerülése végett vihar közben soha ne nyúljon a kábelekhez, és ilyenkor ne végezzen semmiféle karbantartási vagy szerelési feladatot a terméken. Ne használja a számítógépet vihar idején, kivéve, ha minden csatlakozót kihúzott, és a számítógép akkumulátorról üzemel.
• Amennyiben a számítógéphez modem is tartozik, a modemhez használt kábel ereinek legalább 0,36 mm (26 AWG) vastagságúnak kell lenniük, FCC-kompatibilis RJ-11 moduláris csatlakozóval.
• Mielőtt kinyitja a memóriamodul, illetve a modem fedelét a számítógép alján, húzza ki az összes kábelt az elektromos csatlakozókból, és húzza ki a telefoncsatlakozót is.
• Amennyiben számítógépében van RJ-11-es modem- és RJ-45-ös hálózati csatlakozó is, akkor a telefonkábelt az RJ-11-es csatlakozóba csatlakoztassa, és ne a hasonló kinézetű RJ-45-ös csatlakozóba.
• A PC-kártyák rendeltetésszerű használat közben nagyon felmelegedhetnek, ezért legyen óvatos, amikor hosszan tartó folyamatos használat után eltávolítja a PC-kártyákat a számítógépből.
• A számítógép tisztítása előtt húzza ki a számítógépet az elektromos csatlakozóaljzatból. A számítógépet puha, vízzel nedvesített ruhával tisztítsa meg. Ne használjon olyan folyékony vagy permetezhető tisztítószereket, amelyek gyúlékony összetevőket is tartalmazhatnak.

Tápellátás

• Ezzel a számítógéppel kizárólag a Dell saját váltakozó áramú átalakítóját használja. Más átalakító használatával tüzet vagy robbanást okozhat.
• Mielőtt csatlakoztatná a számítógépet a táphálózati aljzatba, győződjön meg arról, hogy a váltakozó áramú átalakító névleges feszültsége és frekvenciája megegyezik az elektromos hálózat megfelelő paramétereivel.
• A számítógép áramtalanításához először kapcsolja ki a számítógépet, húzza ki a váltakozó áramú átalakító tápkábelét az elektromos csatlakozóaljzatból, majd távolítsa el az akkumulátorrekeszben és a modulrekeszben található akkumulátor(oka)t.

ÓVINTÉZKEDÉS: Biztonsági óvintézkedések (folytatás)

- Az áramütés elkerülése érdekében a váltakozó áramú átalakító és az eszközök tápkábelét megfelelően földelt hálózati aljzathoz csatlakoztassa. Elófordulhat, hogy a kábelek a megfelelő földelés biztosításához szabványos földelt csatlakozókkal vannak felszerelve. Ne használjon csatlakozóátalakítókat, és ne távolítsa el a dugók földelőérintkezőit. Amennyiben a váltakozó áramú átalakítóhoz hosszabbítót használ, ellenőrizze, hogy a hosszabbító is ugyanolyan típusú (2 vagy 3 érintkezős) legyen, mint az átalakító tápkábele.

- Vigyázzon arra, hogy a hálózati átalakító tápkábelére soha ne helyezzen semmit, és hogy a kábel ne kerüljön olyan helyre, ahol valaki ráléphet, vagy esetleg felbukhat benne.

- Amennyiben több csatlakozóval is használható hosszabbítót használ, akkor óvatosan csatlakoztassa hozzá a tápkábelt. Egyes elosztókba helytelenül is csatlakoztathatja a hálózati csatlakozót. A csatlakozó helytelen használatával károsíthatja a számítógépet, és elektromos áramütést és/vagy tüzet is okozhat. Figyeljen arra, hogy a földelőérintkező a megfelelő helyre kerüljön.

Akkumulátor

- Ezzel a számítógéppel kizárólag az előírt Dell™ akkumulátorokat használja. Más típusú akkumulátor használatával tűz- és robbanásveszélyt idézhet elő.

- Ne tartsa az akkumulátort zsebében, pénztárcájában vagy bármely olyan helyen, ahol fémtárgyakhoz (például kulcsokhoz vagy iratkapcsokhoz) érhet, mert azok rövidre zárhatják az akkumulátor érintkezőit. Az ilyenkor létrejövő nagy áramerősség nagyon magas hőmérsékletet okozhat, amely az akkumulátor károsodásához, vagy tűzhöz, illetve égési sérülésekhez vezethet.

- Az akkumulátorok nem megfelelő használat esetén égési sérüléseket okozhatnak. Ne szedje szét őket. A sérült vagy szivárgó akkumulátorral igen óvatosan bánjon. Ha megsérül az akkumulátor, akkor a cellából kifolyhat az elektrolit, amely személyi sérülést okozhat.

- Az akkumulátort tartsa gyerekektől távol.

- Ne tárolja vagy hagyja a számítógépet vagy az akkumulátort hőforrás, például radiátor, tűzhely, tűzrakó hely, elektromos melegítő vagy más hőt termelő eszköz közelében, illetve ne tárolja 60°C-nál magasabb hőmérsékleten. Magas hőmérsékletre melegedve az akkumulátor cellái felrobbanhatnak vagy kinyílhatnak, tüzet okozva ezzel.

ÓVINTÉZKEDÉS: Biztonsági óvintézkedések (folytatás)

- A számítógép akkumulátorát soha ne dobja tűzbe vagy a háztartási szemét közé. Az akkumulátorok cellái felrobbanhatnak. Az akkumulátorokat a gyártó előírásainak megfelelő helyre dobja ki, vagy lépjen kapcsolatba a helyi köztisztasági vállalattal a szükséges útmutatásért. Az elhasznált vagy sérült akkumulátort azonnal dobja ki.

Légi közlekedés

- Egyes légi közlekedési szabályozások és/vagy légitársasági megkötések korlátozhatják Dell számítógépének használatát a repülő fedélzetén. Például a szabályozások/megkötések megtilthatják bármely személyes elektronikus eszköz használatát, amelyek akaratlanul is kibocsáthatnak rádiófrekvenciás és más elektromágneses sugárzást a fedélzeten.

– A szabályok legmegfelelőbb betartása érdekében, amennyiben Dell hordozható számítógépe rendelkezik Dell TrueMobile™ vagy más vezeték nélküli kommunikációs eszközzel, akkor tiltsa le az eszközt a repülőgép fedélzetére lépés előtt, és kövesse a légiutas-kísérőknek az eszközre vonatkozó utasításait. A Felhasználói kézikönyv „Dell™ QuickSet szolgáltatások” fejezetében olvashat a vezeték nélküli funkciók kikapcsolásáról.
– Továbbá előfordulhat, hogy a személyes elektronikus eszközök, mint például a hordozható számítógépek használata tilos a repülés egyes kritikus fázisaiban, például fel- és leszálláskor. Egyes légitársaságok tovább is pontosíthatják a kritikus repülési fázist, például bármely helyzet, amikor a repülőgép 3050 m (10000 láb) alatt repül. Kövesse a légitársaság útmutatásait, amelyben meghatározzák, hogy mikor használhatja a személyes elektronikus eszközöket.

Elektromágneses kompatibilitási utasítások

Használjon árnyékolt kábeleket, mert ezzel biztosítja a készülék elektromágneses kompatibilitási minősítésében megfogalmazott követelmények betartását az adott környezetben. Amennyiben kényelmesebbnek tartja, rendelhet kábelt a Dell Computer Corporation vállalattól a weben keresztül is a www.dell.com címen.

A sztatikus elektromosság károsíthatja a számítógép elektronikus összetevőit. A sztatikus károsodás elkerülése érdekében el kell vezetnie testéből a sztatikus elektromos töltést, mielőtt bármihez, például egy memóriamodulhoz hozzáér a számítógép belsejében. Ehhez érintse meg a számítógép egyik bemeneti/kimeneti csatlakozójának festetlen fémfelületét.

A számítógép használata során

A számítógép sérülésének elkerülése érdekében mindig tartsa szem előtt az alábbi, biztonságos kezelést biztosító irányelveket:

• A számítógépet a használat előtt helyezze sima, vízszintes felületre.
• Utazáskor ne adja fel csomagként a számítógépet. A hatóságoknak nyugodtan megengedheti, hogy megröntgenezzék a számítógépet, de soha nem szabad fémérzékelő készülékkel megvizsgálni. Ha kézzel vizsgálják meg a számítógépet, mindig legyen kéznél feltöltött akkumulátor arra az esetre, ha be kell kapcsolnia a számítógépet.
• Ha úgy utazik, hogy a merevlemez ki van szerelve a számítógépből, akkor csomagolja a merevlemezt elektromosan szigetelő anyagba, például szövetbe vagy papírba. Ha meg akarják vizsgálni a merevlemezt, akkor készüljön fel arra, hogy be kell helyeznie a merevlemezt a számítógépbe. A hatóságoknak nyugodtan megengedheti, hogy megröntgenezzék a merevlemezt, de soha nem szabad azt fémérzékelő készülékkel megvizsgálni.
• Utazáskor ne helyezze a számítógépet a feje fölötti polcra vagy tartórekeszbe, ahol könnyen elmozdulhat vagy akár le is eshet. Ne ejtse le a számítógépet, és ne tegye ki más ütődéseknek sem.
• Óvja a számítógépet, az akkumulátort és a merevlemezt a különféle káros környezeti hatásoktól, például piszoktól, portól, élelmiszertől, folyadékoktól, szélsőséges hőmérséklettől, illetve ne tegye ki túlzott napsütésnek.
• Amennyiben a számítógépet nagyon eltérő hőmérsékletű vagy páratartalmú környezetbe helyezi át, a számítógép belsejében vagy külsején páralecsapódás jelentkezhet. A számítógép sérülésének és károsodásának elkerülése végett várja meg, amíg a lecsapódott pára elpárolog, és csak ezután kapcsolja be a számítógépet.

FIGYELMEZTETÉS: Amikor hidegebb helyról melegebb helyre viszi a számítógépet, vagy fordítva, várja meg, amíg a számítógép alkatrészei felveszik az új hőmérsékletet, és csak ezután kapcsolja be.

• Kábel kihúzásakor mindig a csatlakozódugót vagy az e célra szolgáló hurkot húzza, ne magát a kábelt. A csatlakozódugó kihúzásakor tartsa a dugót az aljzatra merőlegesen, így megelőzheti a csatlakozótüskék esetleges elhajlását. A kábel csatlakoztatása előtt mindig győződjön meg arról, hogy mindkét csatlakozótüske megfelelően áll.
• Bánjon óvatosan az alkatrészekkel. A memóriamodulhoz hasonló alkatrészeket mindig élüknél, és soha ne csatlakozóiknál fogja meg.

A számítógép használata során (folytatás)

• Amikor eltávolít egy memóriamodult az alaplapról, illetve lecsatlakoztat egy eszközt a számítógépről, a művelet előtt az alaplap esetleges károsodását elkerülendő mindig várjon 5 másodpercet a számítógép kikapcsolása, a hálózati tápkábel kihúzása, valamint az akkumulátorrekeszben és a modulrekeszben található akkumulátor(ok) eltávolítása után.
• A kijelzőt tiszta, puha ruhával és vízzel tisztítsa meg. Nedvesítse meg a ruhát a vízzel, majd vízszintes, egyirányú mozdulatokkal törölje meg a kijelzőt, felülről lefelé haladva. A nedvességet gyorsan törölje le a kijelzőről, és ügyeljen arra, hogy a kijelző mindig száraz legyen. Ha nem távolítják el rövid időn belül, a nedvesség károsíthatja a kijelzőt. Ne használjon hagyományos ablaktisztító folyadékot a kijelző tisztításához.
• Amennyiben a számítógépet víz éri, illetve megsérül, kövesse a Felhasználói kézikönyv „Hibaelhárítás” című részében található utasításokat. Ha a műveletek végrehajtása után is úgy találja, hogy számítógépe nem működik megfelelően, akkor vegye fel a kapcsolatot a Dell céggel (a szükséges információkat megtalálja a Felhasználói kézikönyv „Kapcsolatfelvétel a Dell-lel” című részében).

Ergonómiai szokások a számítógép előtt

FIGYELEM: A billentyűzet helytelen vagy hosszan tartó használata sérüléshez vezethet.

FIGYELEM: A kijelző vagy a külső monitor hosszan tartó figyelése a szem túlterhelését okozhatja.

A kényelmes és hatékony kezelés érdekében tekintse át az online Felhasználói kézikönyv függelékében az ergonómiai alapelveket.

Ez egy hordozható számítógép, amely nem alkalmas folyamatos irodai munkára. Irodai környezetben történő használata esetén külső billentyűzet használata ajánlott.

A számítógép szerelése közben

Memóriamodulok, mini PCI-kártya, illetve modem eltávolítása vagy telepítése előtt hajtsa végre az alábbi lépéseket a megadott sorrendben.

FIGYELMEZTETÉS: A számítógép belsejébe kizárólag akkor kell belenyúlnia, amikor memóriamodulokat, mini PCI-kártyát vagy modemet telepít.

A számítógép használata során (folytatás)

FIGYELMEZTETÉS: A számítógép kikapcsolása után várjon 5 másodpercet, mielótt leválasztja a csatlakoztatott eszközöket vagy eltávolít egy memóriamodult, mini PCI-kártyát vagy modemet, hogy elkerülje az alaplap esetleges sérülését.

1 Kapcsolja ki a számítógépet és minden csatlakoztatott eszközt.
2 Az esetleges áramütés elkerülése érdekében húzza ki a számítógép és a csatlakoztatott eszközök tápkábelét a hálózati aljzatból. Ezen kívül húzza ki a telefon és minden egyéb kommunikációs vonal csatlakozóit a számítógépből.
3 Vegye ki a fő akkumulátort az akkumulátorrekeszből, és ha szükséges, a másodlagos akkumulátort a modulrekeszből.
4 Földelje magát egy festék nélküli fémfelület megérintésével a számítógép hátulján.

Munka közben időnként érintsen meg egy festék nélküli fémfelületet, hogy elvezesse a belső alkatrészekre káros sztatikus elektromosságot.

Védelem elektrosztatikus kisülés ellen

A sztatikus elektromosság károsíthatja a számítógép elektronikus összetevőit. A sztatikus károsodás elkerülése érdekében el kell vezetnie testéből a sztatikus elektromos töltést, mielőtt bármihez, például egy memóriamodulhoz hozzáér a számítógép belsejében. Ehhez érintse meg a számítógép hátuljának festetlen fémfelületét.

A számítógép szerelése közben időnként érintsen meg egy festetlen fémfelületet a számítógép hátulján, hogy az összegyült sztatikus elektromos töltést elvezesse testéből.

A következő lépések követésével megelőzheti az elektrosztatikus kisülés okozta károkat:

• A sztatikus töltésre érzékeny alkatrészek kicsomagolásakor csak akkor vegye le az antisztatikus csomagolóanyagot, amikor már készen áll az alkatrész telepítésére. Közvetlenül az antisztatikus csomagolóanyag eltávolítása előtt vezesse le a testében felhalmozódott sztatikus elektromos töltést.
• Az érzékeny alkatrészek szállítása esetén helyezze azokat antisztatikus csomagolásba.
• Minden érzékeny alkatrészt csak sztatikusan semleges környezetben használjon. Lehetőség szerint antisztatikus padló- és asztalborítás ajánlott.

A számítógép használata során (folytatás)

Az elhasznált akkumulátorok elhelyezése

A számítógép egy lítium-ion és egy tartalék akkumulátorral üzemel. A számítógép lítium-ion akkumulátorának cseréjével kapcsolatos tudnivalókat „„Az akkumulátor eltávolítása“ a 147. oldalon” című fejezetben találja meg. A tartalék akkumulátor egy hosszú élettartamú akkumulátor, amelyet valószínűleg soha nem kell majd kicserélnie. Amennyiben mégis ki kell cserélni, azt csak egy képzett szerviztechnikus teheti meg.

Az akkumulátort soha ne tegye a háztartási szemét közé. A legközelebbi akkumulátorgyűjtő hely címét a helyi köztisztasági vállalattól tudhatja meg.

Információforrások és egyéb segédanyagok

Mit keres? Itt találja meg

• Diagnosztikai progra aszámítógéphez
- Illesztőprogramok a számítógéphez
- Számítógépdokumentáció
- Eszközdokumentáció

Az illesztő- és segédprogramokat tartalmazó CD (más néven: ResourceCD)

A dokumentáció és az illesztőprogramok már telepítve vannak a számítógépre, amikor azt megkapja a Dell cégtől.

A CD segítségével újratelepítheti az illesztőprogramokat, futtathatja a diagnosztikai programokat, vala hozzáférhet a dokumentációhoz..

A CD-n található esetleges Readme fájlok fontos tudnivalókat tartalmazhatnak a számítógépben történt technikai változtatásokról, amelyek az egyéb dokumentációba nem kerültek bele, illetve további információt nyújtanak a tapasztalt felhasználók vagy a szerviztechnikusok számára.

• A számítógép üzembe helyezése
  • Garanciával kapcsolatos tudnivalók
  • Biztonságióvintézke

Dell Rendszerinformációs kézikönyv

MEGJEGYZÉS: Ez a kézikönyv letölthető PDF-formátumban a support.dell.com webhelyról.

• Alkatrészek eltávolítása és cseréje
  • Műszaki adatok lekérdezése
• Rendszerbeállítások konfigurálása
• Hibakeresés és -elhárítás

Felhasználói kézikönyv — Windows súgó és támogatás

1 A Start menüben kattintson a Help and Support (Súgó és támogatás) elemre.
2 Kattintson a User's and system guides (Felhasználói és rendszerkézikönyvek) elemre, majd válassza a User's guides (Felhasználói kézikönyvek) parancsot.

Microsoft Windows 2000

Kattintson duplán a User's Guides (Felhasználói kézikönyv) ikonra a munkaasztalon.

Mit keres? Itt találja meg

- Express Service Code és Service Tag (a gépet egyedien azonosító kódok)

- Micro Windows® licencicimke

Express Service Code és Product Key

Ezek a címkék a számítógépen találhatók.

- A legújabb illesztőprogramok aszámítógéphez

- Válasz a technikai és terméktámogatási kérdésekre

- Online eszmecsere más felhasználókkal és a terméktámogatási szakemberekkel

• Dokumentáció a számítógéphez

A Dell Support webhely

A Dell Support webhely sokféle online eszközt kínál a felhasználók számára:

- Megoldások — Ötletek és tippek a hibaelháritáshoz, szakcikkek és online tanfolyamok

- Ügyfélfórum — Online eszmecsere más Dell felhasználókkal

- Frissítések — Frissítési információ eszközökhöz, például memóriához, merevlemezhez és operációs rendszerhez

- Ügyfélszolgálat — Kapcsolaffelvételi adatok, rendelés nyomon követése, garanciális és szervizelési tudnivalók

- Letöltések — Illesztőprogramok, javítóverziók és szoftverfrissítések

- Referencia — Számítógépes dokumentáció, termékadatok és leírások

• A Windows X Phaszná

• Dokumentáció a számítógéphez

- Dokumentáció az eszközökhöz (pl. a modemhez)

Windows súgó és támogatás

1 A Start menüben kattintson a Help and Support (Súgó és támogatás) elemre.

2 Gépeljen be egy szót vagy kifejezést a probléma leírására, majd kattintson a nyil ikonra.

3 Kattintson a problémához legközelebb álló témakörre.

4 Kövesse a képernyön megjelenő utasításokat.

- Az operációs rendszer újratelepítése Az

operációs rendszert tartalmazó CD

Az operációs rendszer újratelepítésekor használja az illesztő- és segédprogramokat tartalmazó CD-t a számítógéphez kapott eszközök illesztőprogramjának telepítéséhez.

Az operációs rendszer termékkulcsa a számítógépen található.

A számítógép üzembe helyezése

FIGYELEM: Az ebben a szakaszban ismertetett müveleteket a kézikönyv elején olvasható biztonsági óvintézkedések betartásával végezze el.

1 Csomagolja ki a tartozékokat.

2 Rakja ki egymás mellé a tartozékokat a dobozból, ezekre szüksége lesz a számítógép üzembe helyezéséhez.

A tartozékok dobozában találja a dokumentációt és a számítógéphez megrendelt programokat vagy további hardvereszközöket (például PC-kártyákat, meghajtókat vagy akkumulátorokat) is.

3 Csatlakoztassa a váltakozó áramú átalakítót a számítógép tápcsatlakozójához és a fali csatlakozóaljizathoz.

4 Nyissa fel a számítógép képernyőjét, és a bekapcsoláshoz nyomja meg a tápellátás gombot.

MEGJEGYZÉS: Legalább egyszer mindenképpen kapcsolja be és kapcsolja ki a számítógépet, mielőtt dokkolná.

A Dell D/Bay csatlakoztatása

Optikai vagy hajlékonylemezes meghajtó használatához csatlakoztassa a Dell D/Bay bővítőegységet a számítógéphez.

1 Helyezze az eszközt a bővítőegységbe, nyomja be az eszközt kattanásig, majd nyomja meg az eszközkioldó gombot, hogy az egy síkba kerüljön a borítással.

2 Csatlakoztassa a D/Bay-kábelt a számítógép Dell D/Bay csatlakozójába.

Bövebb útmutatást a Felhasználói kézikönyvbentalál.

Számítógépéről

Elölnézet

Bal oldali nézet

Jobb oldali nézet

Hátulnézet

FIGYELMEZTETÉS: A számítógép károsodásának elkerüléséhez a számítógép kikapcsolása után várjon 5 másodpercet, mielőtt leválaszt egy külső eszközt.

FIGYELEM: A számítógép szellőző- és egyéb nyílásait soha ne zárja el, a nyílásokon semmit ne dugjon be, illetve ne hagyja, hogy a nyílásokban por rakódjon le. Működés közben ne tartsa a számítógépet rosszul szellőző helyen, például becsukott táskában. Megfelelő szellőzés hiányában károsodhat a számítógép vagy tűz keletkezhet.

Alulnézet

Az akkumulátor eltávolítása

FIGYELEM: Az ebben a szakaszban ismertetett műveleteket a kézikönyv elején olvasható biztonsági óvintézkedések betartásával végezze el.

FIGYELEM: A következő lépések végrehajtása előtt húzza ki a modem csatlakozóját a fali aljzatból.

FIGYELMEZTETÉS: Amennyiben a számítógép készenléti üzemmódjában szeretné kicserélni az akkumulátort, akkor erre legfeljebb 90 másodperc áll rendelkezésére, mielőtt a számítógép kikapcsol, és ezzel elvész minden el nem mentett adat.

1 Győződjön meg arról, hogy a számítógép ki van kapcsolva, energiatakarékos üzemmódban van, vagy elektromos csatlakozóaljzathoz kapcsolódik.

2 Amennyiben a számítógép dokkolva van, válassza le a dokkolóállomásról. Ehhez olvassa el a dokkolóeszköz használati útmutatóját.

3 Csúsztassa el és tartsa ebben a helyzetben az akkumulátorrekesz kioldóját a számítógép alján, majd vegye ki az akkumulátort a rekeszből.

Az akkumulátor behelyezése

Csúsztassa az akkumulátort a rekeszbe addig a pontig, amíg a kioldó a helyére nem kattan.

A Dell Diagnostics program futtatása

A Dell Diagnostics program a merevlemezen, a diagnosztikai segédprogramok rejtett particióján található.

MEGJEGYZÉS: Amennyiben a számítógép kijelzőjén nem jelenik meg semmi, akkor

csatlakoztassa a számítógépet egy külső monitorhoz, majd nyomja meg az Fn F8 CRT/LCD billentyükombinációt a videojel átirányításához a monitorra. Ha a külső monitoron sem jelenik meg semmi, lépjen kapcsolatba a Dell céggel.

1 Állítsa le a számítógépet.
2 Amennyiben a számítógép dokkolva van, válassza le a dokkolóállomásról. Ehhez olvassa el a dokkolóeszköz használati útmutatóját.
3 Csatlakoztassa a számítógépet az elektromos táphálózathoz.

MEGJEGYZÉS: Ha a kijelzön semmi sem jelenik meg, a Dell Diagnostics elindításához

(az Billenyú megnyomása helyett) az elnémítás gomb lenyomva tartása mellett nyomja meg a tápellátás gombot. Nem szükséges a Diagnostics (Diagnosztika) elemet kijelölni és az

billentyüt megnyomni. A számítógépen automatikusan elindul a Pre-boot System ndítás előtti rendszervizsgálat).

4 Kapcsolja be a számítógépet. Amikor a DELL™ embléma megjelenik, azonnal nyomja meg az Billentyűt. Ha túl sokáig vár és megjelenik a Microsoft © Windows® - embléma, várjon, amíg megjelenik a Windows asztal. Ekkor állítsa le, majd indítsa újra a számítógépet.
5 Amikor megjelenik a rendszerindítási eszközök listája, jelölje ki a Diagnostics

(Diagnosztika) elemet, majd nyomja meg az billentyút.

A számítógépen elindul a Pre-boot System Assessment (Indítás előtti rendszervizsgálat), a beépített diagnosztikai eszközök egy olyan csoportja, amely az alaplap, a merevlemez, a billentyűzet és a kijelző kezdeti állapotának ellenőrzését végzi el.

• A vizsgálat során válaszoljon a program által feltett kérdésekre.

• Ha a program valamelyik alkatrész hibáját észleli, a számítógép leáll és sípoló hangot ad. A vizsgálat megszakításához és az operációs rendszer újraindítás utáni betöltéséhez nyomja meg az ^M billentyűt, a következő tesztlépés végrehajtásához nyomja meg az ^Y billentyűt vagy a hibát jelző alkatrész újbóli vizsgálatához nyomja meg az ^R billentyűt.

• Ha a Pre-boot System Assessment hibát jelez, írja le a hiba vagy a hibák kódjait, majd lépjen kapcsolatba a Dell céggel a diagnosztikai programok használatának folytatása előtt.

• Ha egy üzenet arra figyelmeztet, hogy nem található a diagnosztikai segédprogramok partíciója, kövesse a képernyőn megjelenő utasításokat a Dell Diagnostics programnak az illesztő- és segédprogramokattartalmazó CD-ről való futtatásához.

Ha az ellenőrzés sikeresen befejeződött, a következő üzenet jelenik meg Booting Dell Diagnostic Utility Partition. Press any key to continue. (Indítás a Dell diagnosztikai eszközök particiójáról. A folytatáshoz nyomja meg bármelyik billentyűt.)

6 A Dell Diagnostics program elindításához a diagnosztikai eszközök particiójáról nyomja meg bármelyik billentyűt.

7 A Dell Diagnostics betöltődését és a Main Menu (Fő menü) képernyő megjelenését követően kattintson a kívánt beállításnak megfelelő gombra.

MEGJEGYZÉS: A gépet egyediként azonosító Service Tag minden képernyő címsorában látható.

Panellap Funkció

Express Test (Gyors teszt) Az eszközök gyors tesztelésének elvégzésére szolgál. Általában 10–20 percet vesz igénybe, felhasználói beavatkozást nem igényel. Célszerű elsőként ezt a tesztet futtatni, hogy amennyiben lehetőség van rá, a probléma mihamarabb feltárható legyen.

Extended Test (Bővített teszt) Az eszközök alapos vizsgálatára szolgál.Körülbelül egy órát vesz igénybe, és néha felhasználói választ kérő kérdéseket tesz fel.

Custom Test (Egyedi teszt) Egy adott eszköz tesztelésére szolgál.Megadhatja a futtatni kívánt teszteket.

Symptom Tree (Jelenség szerinti vizsgálat) A futtatandó teszteket a felmerült probléma által okozott jelenség alapján választhatja ki.A lehetőségek listája a leggyakrabban előforduló hibákat tartalmazza.

8 Ha a teszt hibát észlel, üzenetben megjeleníti a hibakódot és a probléma leírását. Jegyezze fel a hibakódot és a probléma rövid leírását, majd kövesse a képernyőn megjelenő utasításokat. Amennyiben a hibát nem tudja elhárítani, lépjen kapcsolatba a Dell képviselettel.
9 Ha a Custom Test (Egyéni teszt) vagy a Symptom Tree (Jelenség szerinti vizsgálat) opcióval futtat tesztet, további információért lépjen az alábbi táblázatban ismertetett panellapok közül a megfelelőre.

Panellap Funkció

Results A Results (Eredmény) panellapon a teszt eredménye és az eselleg megtalált hibák jelennek meg.

Errors Az Errors (Hibák) panellapon a megtalált hibák, valamint ezek hibakódjai és leírásai jelennek meg.

Help A Help (Súgó) panellapon a teszt leírása és az annak futtatásához esetleg szükséges feltételek felsorolása jelenik meg.

Configuration A Configuration (Konfiguráció) panellapon a kijelölt eszköz hardverkonfigurációja látható.A Dell Diagnostics valamennyi eszköz konfigurációs adatait kiovassa a rendszerbeállítási programból, a memóriából és a különböző belső tesztekből, majd az információt megjeleníti a képernyő bal oldali ablaktáblájának eszközlistáján. Előfordulhat, hogy a listán nem szerepel a számítógépbe helyezett vagy ahhoz csatlakoztatott valamennyi eszköz.

Parameters A Parameters (Paraméterek) panellapon a teszt futtatási beállításait lehet megváltoztatni.

10 A teszt befejezését és kiértékelését követően zárja be a teszt ablakát a Main Menu (Fő menü) ablakba való visszatéréshez. A Dell Diagnostics program bezárásához és a számítógép újraindításához zárja be a Main Menu (Fő menü) ablakot.

Szabályozó rendelkezések

Az elektromágneses interferencia (EMI) bármely szabad térbe sugárzott, illetve táp- vagy jelkábeleken keresztül terjedő jel vagy sugárzás, amely veszélyezteti a rádióhullámú navigációs berendezések vagy más biztonsági szolgáltatások működését, vagy komolyan leront, zavar vagy ismételten megszakít egy bejelentett, jogszerűen üzemelő rádiókommunikációs szolgáltatást. A rádiókommunikációs szolgáltatások közé tartoznak többek között, de ezekre nem korlátozva, az AM/FM kereskedelmi rádióadók, a televízióadók, a mobil szolgáltatások, a radarok, a légiforgalmi irányítórendszerek, a személyhívók és a személyes kommunikációs szolgáltatások (PCS). Ezek a jogszerűen bejegyzett szolgáltatások a nem közvetlenül ilyen célú digitális berendezésekkel (például számítógépekkel) együtt sugároznak elektromágneses környezetünkbe.

Az elektromágneses kompatibilitás (EMC) az elektronikus berendezések részeinek az a tulajdonsága, amely lehetővé teszi, hogy egymás mellett megfelelően működjenek az elektronikus környezetben. A számítógép megfelel az elektromágneses interferenciára vonatkozó rendelkezéseknek, arra azonban nincsen semmiféle garancia, hogy egy adott telepítésnél ilyen interferencia nem alakulhat ki. Amennyiben a készülék interferenciát okozna más rádiókommunikációs szolgáltatásokkal, ami a készülék ki- és bekapcsolásával mutatható ki, az interferencia megszüntetéséhez próbálkozzon az alábbi hibaelhárítási lehetőségekkel:

• Helyezze át vagy irányítsa át a vevőantennát.
• Helyezze a vevőkészülékhez képest másik helyre a számítógépet.
• Hagyon nagyobb helyet a számítógép és a vevőkészülék között.
• Csatlakoztassa a számítógépet egy másik táphálózati csatlakozóaljzatba, hogy a vevőkészülék és a számítógép külön hálózatrészen helyezkedjen el.

Amennyiben szükséges, forduljon a Dell ügyfélszolgálat munkatársaihoz vagy szakképzett rádió-, illetve tévészerelőhöz további tanácsokért.

A szabályozásokkal kapcsolatos további tudnivalókat az onlineFelhasználói kézikönyv függelékének „Szabályozó rendelkezések” című szakaszában olvashat. Az egyes minősítő hatóságokkal kapcsolatos szakaszok tartalmazzák az adott országban érvényes, elektromágneses kompatibilitással és elektromágneses interferenciával kapcsolatos rendelkezéseket, valamint termékbiztonsági tudnivalókat.

Dell ^TM Latitude ^TM D400

Likvidácia batérie 239

Pripojenie zariadenia Dell™ D/Bay

Írországban nyomtatva.

Trykt i Irland.
